SL-12 apprenait des circuits de portes logiques locales (difflogic, Petersen 2022). Ce notebook explore l’autre registre de la synthèse logique neuro-symbolique : la synthèse spectrale, où une fonction booléenne est représentée globalement dans la base de Walsh-Hadamard, approchée par des poids ternaires\(\{-1,0,+1\}\), composée par un routage de Sinkhorn, puis raffinée par une recherche discrète (MCMC, parallel tempering).
Basé sur Gorgi Pavlov, Differentiable Logic Synthesis: Spectral Coefficient Selection via Sinkhorn-Constrained Composition (arXiv:2601.13953), digéré dans l’EPIC #14366 (grain G2) et confronté au matériel existant de la série.
Statuts de preuve — convention utilisée dans toute la prose de ce notebook :
Étiquette
Signification
[vérifié ici]
Mesuré/exécuté dans ce notebook (sorties réelles committées)
[papier]
Rapporté par Pavlov (arXiv:2601.13953), non re-vérifié ici
[artefact/EPIC]
Constat mesuré sur l’artefact gogipav14/spectral-llm, rapporté dans l’EPIC #14366 (lecture G1)
Exécution CPU uniquement : numpy + matplotlib, aucune ressource externe. Durée estimée : ~75 minutes.
Motivation — deux registres pour la synthèse logique différentiable
SL-12 (difflogic) et SL-12b (spectral) répondent à la même question — comment apprendre une fonction booléenne exacte par descente de gradient, puis se discrétiser sans perdre la fonction ? — avec deux objets appris radicalement différents :
Aspect
SL-12 — difflogic
SL-12b — spectral (ce notebook)
Unité apprise
une porte locale parmi 16 (AND, OR, XOR, …), 2 entrées
des poids globaux sur des caractères de Walsh \(\chi_S\) (fonctions de toute l’entrée)
Câblage
fixe (connexions aléatoires figées à l’initialisation)
composition de sous-fonctions apprises, routée par relaxation bistochastique (Sinkhorn)
Discrétisation
argmax des probabilités de portes
quantification des poids vers \(\{-1,0,+1\}\) puis recherche discrète
Objet final
circuit booléen interprétable-par-construction
polynôme de seuil ternaire (PTF) : \(\mathrm{sign}\big(\sum_S w_S\,\chi_S(x)\big)\)
Pourquoi ce second registre mérite un notebook : la base de Walsh est l’orthonormalisation exacte de l’espace des fonctions booléennes — chaque fonction y a une représentation unique et reconstructible. La question pédagogique centrale devient : en quoi les coefficients Fourier exacts et les poids ternaires d’une PTF sont-ils des objets différents ? (Section 2). La réponse éclaire ce que la quantification détruit et ce que la recherche discrète répare.
Limites vérifiées, portées par le livrable[artefact/EPIC] : le smoke test officiel Phase 1 de l’artefact termine à 6/7 (labels AND/OR et XOR/XNOR incohérents avec les tables effectivement produites) ; l’entraînement Phase 2 exécuté sur CPU atteint 87,52 % de moyenne mais laisse xor_of_and_with_b à 50,63 % ; sur l’oracle \(n=16\), Sinkhorn n’améliore pas le débruitage. Ces constats bornent ce que le pipeline spectral réalise en pratique — ce notebook enseigne les mécanismes, pas le discours marketing.
Plan
Convention booléenne : encodage \(\{0,1\} \leftrightarrow \{-1,+1\}\) écrit une seule fois, testé par tables exhaustives
Caractères de Walsh : coefficients exacts, FWHT en \(O(n\,2^n)\), reconstruction exacte, Parseval, spectres de fonctions connues, benchmark
Exercice 1 : le spectre d’une fonction « compteur » (exactement deux vrais parmi quatre)
Coefficients Fourier exacts contre poids PTF ternaires : énumération exhaustive sur \(n=2\) ; ce que la quantification naïve casse
Routage de Sinkhorn : relaxation bistochastique, métrique de permutation, ex æquos — sans surclaim
Exercice 2 : une autre géométrie d’ex æquos
Quantification + recherche discrète : oracle exact de Hamming, greedy, Metropolis, parallel tempering — à budget d’évaluations égal
Exercice 3 : chercher une instance qui sépare SA et PT
Pont avec SL-12 : un circuit de portes locales vu dans la base de Walsh ; synthèse comparative
0. La convention booléenne, écrite une seule fois
Tout ce notebook repose sur une convention unique, validée par test exhaustif dans la cellule suivante :
Encodage : un bit \(b \in \{0,1\}\) devient un signe \(x = 2b - 1\). Ainsi \(\text{Vrai}(1) \leftrightarrow +1\) et \(\text{Faux}(0) \leftrightarrow -1\) — pour les entrées et les sorties.
Tables de vérité : la ligne d’index \(i\) énumère les bits de \(i\) (variable \(x_k\) = bit \(k\) de \(i\)) ; la ligne 0 est « tout Faux ».
Caractères de Walsh : \(\chi_S(x) = \prod_{k \in S} x_k\), avec \(\chi_\emptyset \equiv 1\).
Seuil : \(\mathrm{sign}(0) = +1\) (convention déclarée une fois, utilisée partout — elle compte dans les représentations PTF de la Section 2).
L’incohérence de convention est le premier piège du domaine : l’artefact officiel de Pavlov livre un smoke test à 6/7 précisément parce que ses labels AND/OR et XOR/XNOR ne correspondent pas aux tables produites sous sa convention déclarée [artefact/EPIC]. Le test ci-dessous croise les définitions au niveau bit (&, |, ^) et au niveau signe (formules de portes) : les quatre tables doivent coïncider exactement.
# Imports, versions, et test de convention (tables exhaustives sur {-1,+1}^2)import itertoolsimport statisticsimport timeimport numpy as npimport matplotlibimport matplotlib.pyplot as pltprint(f"numpy {np.__version__} | matplotlib {matplotlib.__version__}")# ---- Convention : Vrai(1) <=> +1 ; x = 2b - 1 ----to_sign =lambda b: 2* np.asarray(b, dtype=np.int64) -1to_bit =lambda x: (np.asarray(x, dtype=np.int64) +1) //2sign0 =lambda z: np.where(np.asarray(z) >=0, 1, -1) # seuil declare : sign(0) = +1def input_matrix(n):"""Lignes = points de {-1,+1}^n ; ligne i : variable x_k = bit k de i (ligne 0 = tout Faux).""" idx = np.arange(2** n) bits = (idx[:, None] >> np.arange(0, n)) &1return to_sign(bits)# Portes definies DIRECTEMENT sur les signesg_AND =lambda x, y: sign0(x + y -1) # +1 ssi les deux entrees valent +1g_OR =lambda x, y: sign0(x + y +1) # +1 ssi au moins une entree vaut +1g_XOR =lambda x, y: -x * y # +1 ssi exactement une entree vaut +1g_XNOR =lambda x, y: x * y # +1 ssi les deux entrees sont egales# Test croise : definition au niveau BIT contre definition au niveau SIGNEX2 = input_matrix(2)b1, b2 = to_bit(X2[:, 0]), to_bit(X2[:, 1])for nom, f_bits, f_signes in [ ("AND", to_sign(b1 & b2), g_AND(X2[:, 0], X2[:, 1])), ("OR", to_sign(b1 | b2), g_OR(X2[:, 0], X2[:, 1])), ("XOR", to_sign(b1 ^ b2), g_XOR(X2[:, 0], X2[:, 1])), ("XNOR", to_sign(1- (b1 ^ b2)), g_XNOR(X2[:, 0], X2[:, 1])),]: ok = np.array_equal(f_bits, f_signes)print(f"{nom:4s}: bits->signes {f_bits.tolist()} | portes-signes {f_signes.tolist()} | {'OK'if ok else'ECHEC'}")assert ok, f"convention cassee sur {nom}"print("Convention validee : les 4 tables exhaustives coincident.")
Sortie obtenue : les quatre tables (AND, OR, XOR, XNOR) coïncident exactement entre le monde des bits (&, |, ^) et le monde des signes (formules de portes).
Aspect
Valeur
Signification
Tables validées
4/4
l’encodage Vrai <=> +1 est cohérent d’un bout à l’autre
XOR sur signes
-x*y
la parité n’est pas un produit nu : le signe moins distingue XOR de XNOR
Coût du test
négligeable
exactement le test dont l’artefact Pavlov aurait eu besoin [artefact/EPIC]
Note technique : la distinction XOR/XNOR est le piège le plus fréquent du domaine — l’auteur de ce notebook l’a commise en prototypant la Section 1 (formule écrite pour « XOR3 » qui produisait la table de la parité paire). Le test de convention attrape ce genre d’erreur avant qu’elle ne contamine les spectres ; c’est la leçon opérationnelle du constat 6/7 de l’artefact [artefact/EPIC].
1. Caractères de Walsh et transformée exacte
L’espace des fonctions \(f : \{-1,+1\}^n \to \mathbb{R}\) est de dimension \(2^n\), et la famille des caractères\(\{\chi_S\}_{S \subseteq [n]}\) en est une base orthonormée pour le produit scalaire \(\langle f, g \rangle = 2^{-n} \sum_x f(x)\, g(x)\) :
Trois conséquences exactes, vérifiées numériquement dans la cellule suivante :
Reconstruction exacte — la somme des coefficients redonne la table de vérité sans erreur ;
Parseval — pour \(f\) à valeurs \(\pm 1\) : \(\sum_S \hat f(S)^2 = 1\) (l’énergie est conservée) ;
FWHT — le calcul de tous les coefficients se fait en \(O(n\,2^n)\) par l’algorithme papillon (transformée de Walsh-Hadamard rapide), contre \(O(4^n)\) pour la somme naïve.
Détail d’implémentation honnête : le papillon calcule la matrice de Sylvester \(H_{ij} = (-1)^{\mathrm{popcount}(i \wedge j)}\). Sous notre convention (Vrai <=> +1), le caractère en colonne \(j\) vaut \(\chi_{S_j} = (-1)^{|S_j|} \cdot H_{\cdot,j}\) — un facteur de signe par colonne. La cellule teste l’égalité naïf/papillon sur des fonctions aléatoires plutôt que de la supposer : c’est ce test qui a attrapé une inversion de convention de bits pendant le prototypage de ce notebook.
# Coefficients de Walsh : somme naive, papillon FWHT, reconstruction, Parsevaldef subsets_by_index(n):"""Colonne j : la variable k+1 appartient a S_j ssi le bit k de j vaut 1 (coherent avec input_matrix)."""return [tuple(np.arange(1, n +1)[(((j >> np.arange(0, n)) &1)).astype(bool)].tolist())for j inrange(2** n)]def subset_labels(n):"""Etiquettes compactes des sous-ensembles, dans l'ordre des indices de transformee."""return ["vide"ifnot S else"{"+",".join(map(str, S)) +"}"for S in subsets_by_index(n)]def char_matrix(n):"""Table des caracteres chi_S par produits explicites (verite terrain, O(4^n)).""" X = input_matrix(n) C = np.ones((2** n, 2** n), dtype=np.int64)for j, S inenumerate(subsets_by_index(n)):for k in S: C[:, j] *= X[:, k -1]return Cdef walsh_naive(f, n):"""Coefficients exacts par somme directe."""return char_matrix(n).T @ f / (2** n)def fwht(v):"""Transformee de Walsh-Hadamard iterative (papillon), O(n 2^n), ordre de Sylvester.""" y = np.asarray(v, dtype=np.float64).copy() h =1while h <len(y):for i inrange(0, len(y), 2* h): a, b = y[i:i + h].copy(), y[i + h:i +2* h].copy() y[i:i + h], y[i + h:i +2* h] = a + b, a - b h *=2return ydef walsh_fwht(f, n):"""Coefficients via papillon : chi_{S_j} = (-1)^|S_j| * colonne j de Sylvester.""" D = np.array([(-1.0) **bin(j).count("1") for j inrange(2** n)])return D * fwht(f) / (2** n)def reconstruct(fhat, n):"""f = C fhat = H (D fhat) -- sans division, car H H = 2^n I.""" D = np.array([(-1.0) **bin(j).count("1") for j inrange(2** n)])return fwht(D * fhat)def spectre_degre(fhat):"""Degre Fourier exact = taille du plus grand sous-ensemble a coefficient non nul.""" pc = np.array([bin(j).count("1") for j inrange(len(fhat))]) nz = np.nonzero(np.abs(fhat) >1e-12)[0]returnint(pc[nz].max()) iflen(nz) else0# Tests : naive == papillon, reconstruction exacte -- sur 15 fonctions aleatoiresrng_test = np.random.default_rng(42)for n in (2, 3, 4):for _ inrange(5): f = rng_test.choice([-1, 1], size=2** n)assert np.allclose(walsh_naive(f, n), walsh_fwht(f, n), atol=1e-10)assert np.allclose(reconstruct(walsh_fwht(f, n), n), f, atol=1e-10)print("Tests passes : naive == papillon et reconstruction exacte (15 fonctions aleatoires, n = 2, 3, 4)")# Spectres de fonctions connues sur n = 3X3 = input_matrix(3)b3 = to_bit(X3)MAJ3 = sign0(X3[:, 0] + X3[:, 1] + X3[:, 2]) # majorite (n impair : seuil jamais nul)PARITE3 = to_sign(np.sum(b3, axis=1) %2) # parite definie au niveau BIT...ET3 = g_AND(g_AND(X3[:, 0], X3[:, 1]), X3[:, 2]) # ET a 3 entreesOU3 = g_OR(g_OR(X3[:, 0], X3[:, 1]), X3[:, 2]) # OU a 3 entreesassert np.array_equal(PARITE3, X3[:, 0] * X3[:, 1] * X3[:, 2]) # ...egale au produit des signeslabs3 = subset_labels(3)print(f"\n{'fonction':9s}{'degre':>5s}{'Parseval':>8s} coefficients non nuls")for nom, f in [("MAJ3", MAJ3), ("PARITE3", PARITE3), ("ET3", ET3), ("OU3", OU3)]: c = walsh_fwht(f, 3) nz =", ".join(f"chi_{labs3[j]}={c[j]:+.2f}"for j inrange(8) ifabs(c[j]) >1e-12)assert np.max(np.abs(reconstruct(c, 3) - f)) <1e-10andabs(np.sum(c **2) -1) <1e-10print(f"{nom:9s}{spectre_degre(c):5d}{np.sum(c **2):8.4f}{nz}")print("\nReconstruction max-erreur < 1e-10 et Parseval = 1 verifies sur les 4 fonctions.")
Tests passes : naive == papillon et reconstruction exacte (15 fonctions aleatoires, n = 2, 3, 4)
fonction degre Parseval coefficients non nuls
MAJ3 3 1.0000 chi_{1}=+0.50, chi_{2}=+0.50, chi_{3}=+0.50, chi_{1,2,3}=-0.50
PARITE3 3 1.0000 chi_{1,2,3}=+1.00
ET3 3 1.0000 chi_vide=-0.75, chi_{1}=+0.25, chi_{2}=+0.25, chi_{1,2}=+0.25, chi_{3}=+0.25, chi_{1,3}=+0.25, chi_{2,3}=+0.25, chi_{1,2,3}=+0.25
OU3 3 1.0000 chi_vide=+0.75, chi_{1}=+0.25, chi_{2}=+0.25, chi_{1,2}=-0.25, chi_{3}=+0.25, chi_{1,3}=-0.25, chi_{2,3}=-0.25, chi_{1,2,3}=+0.25
Reconstruction max-erreur < 1e-10 et Parseval = 1 verifies sur les 4 fonctions.
Lecture des spectres
Sortie obtenue : quatre fonctions de \(\{-1,+1\}^3\), chacune reconstruite exactement, Parseval = 1.
la majorité est le polynôme exact \(\frac{1}{2}(x_1 + x_2 + x_3 - x_1x_2x_3)\)
PARITE3
3
un seul : \(\hat f(\{1,2,3\}) = +1\)
la parité est un caractère unique — tout le spectre tient sur un coefficient
ET3
3
les 8 coefficients, en quarts
aucune structure simple : tout l’espace est mobilisé
OU3
3
les 8 coefficients, signes alternés
miroir du ET (OU = NON-ET des négations)
Points clés :
Le degré Fourier exact des quatre fonctions est 3 (le maximum) — alors même que MAJ3 s’évalue par un simple seuil linéaire sign(x1+x2+x3). Ce paradoxe est le pivot de la Section 2.
La parité est le cas extrême de sparsité spectrale : 1 coefficient non nul sur 8.
Ces valeurs sont les sorties réelles de la cellule ci-dessus — la table les cite, elle ne les remplace pas.

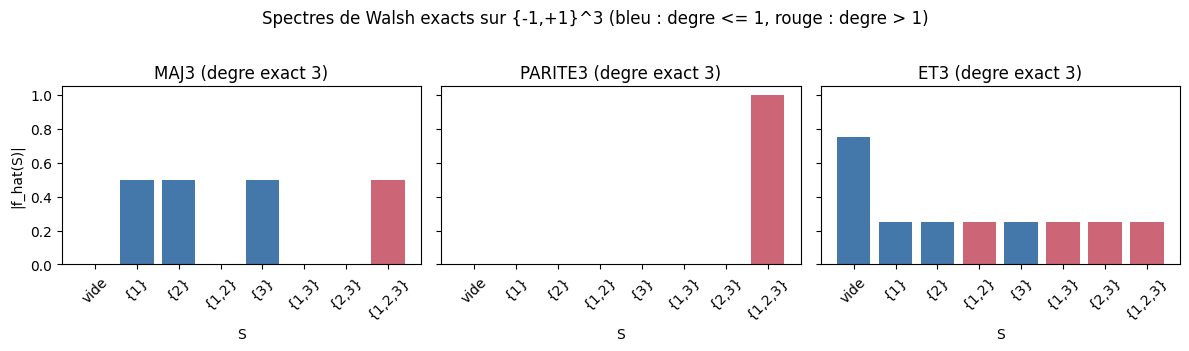

# Figure : les spectres cote a cote (|coefficients| par sous-ensemble)fig, axes = plt.subplots(1, 3, figsize=(12, 3.4), sharey=True)degs3 = [bin(j).count("1") for j inrange(8)]for ax, (nom, f) inzip(axes, [("MAJ3", MAJ3), ("PARITE3", PARITE3), ("ET3", ET3)]): c = walsh_fwht(f, 3) couleurs = ["#4477aa"if d <=1else"#cc6677"for d in degs3] ax.bar(range(8), np.abs(c), color=couleurs) ax.set_xticks(range(8)) ax.set_xticklabels(labs3, rotation=45) ax.set_title(f"{nom} (degre exact {spectre_degre(c)})") ax.set_xlabel("S")axes[0].set_ylabel("|f_hat(S)|")plt.suptitle("Spectres de Walsh exacts sur {-1,+1}^3 (bleu : degre <= 1, rouge : degre > 1)", y=1.02)plt.tight_layout()plt.show()
Lecture de la figure
Sortie obtenue : trois diagrammes en barres des \(|\hat f(S)|\) sur les 8 sous-ensembles de \(\{1,2,3\}\).
MAJ3 : trois barres bleues à 0,5 (singletons) et une barre rouge à 0,5 (le triple) — la non-linéarité tient tout entière dans ce coefficient d’ordre 3.
PARITE3 : une seule barre rouge à 1,0 — le caractère \(\chi_{\{1,2,3\}}\).
ET3 : huit barres non nulles, dont la constante (\(\hat f(\emptyset) = -0{,}75\)) domine — la fonction est « presque constante », et ce biais se lit directement dans le spectre.
La couleur distingue le degré \(\le 1\) (combinaison linéaire seuillée) du degré \(> 1\) : c’est la frontière que la Section 2 déplace en changeant de représentation.
n naive (s) papillon (s) rapport
8 0.002 0.00048 5x
10 0.040 0.00186 21x
12 1.487 0.01041 143x
16 -- 0.187 (2^n = 65536 coefficients)
18 -- 0.637 (2^n = 262144 coefficients)

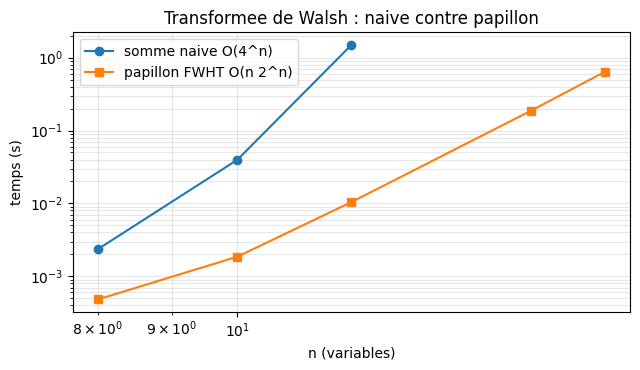

Lecture du benchmark
Sortie obtenue : un tableau de temps et une figure log-log (les temps absolus dépendent de la machine ; les rapports et les pentes sont le contenu pédagogique).
Lecture
Détail
Pentes mesurées
la courbe naïve grimbe de plusieurs ordres de grandeur quand \(n\) passe de 8 à 12 (rapport mesuré dans le tableau) ; la courbe papillon reste quasi plate à l’échelle de la figure
Cause théorique
\(4^n\) contre \(n\,2^n\) : chaque variable supplémentaire quadruple le coût naïf mais seulement le double (à facteur \(n\) près) pour le papillon
Conséquence pratique
le spectre exact d’une fonction de 18 variables (\(2^{18} = 262\,144\) coefficients) se calcule en une fraction de seconde — c’est ce qui rend l’analyse spectrale utilisable comme oracle et comme outil de diagnostic
Note : la table des caractères naïve reste la vérité terrain utilisée par les tests d’égalité (cellule précédente) — lente mais indépendante de l’astuce du papillon.
Exercice 1 — Le spectre du « exactement deux vrais parmi quatre »
La fonction \(\text{EXACT2} : \{-1,+1\}^4 \to \{-1,+1\}\) vaut \(+1\) ssi exactement deux des quatre entrées valent \(+1\) (poids de Hamming exactement 2). C’est une fonction « compteur » : ni un simple seuil, ni une parité.
Objectifs : calculer son spectre exact, vérifier reconstruction et Parseval, mesurer son degré Fourier exact, puis déterminer — par énumération des \(3^5 = 243\) vecteurs \((w_\emptyset, w_1, w_2, w_3, w_4)\) — si une PTF ternaire de degré 1 la représente.
# Exercice 1 -- TODO etudiant :# Etape 1 : construire EXACT2 sur n=4 :# b4 = to_bit(input_matrix(4))# EXACT2 = to_sign((np.sum(b4, axis=1) == 2).astype(int))# Etape 2 : verifier walsh_naive(EXACT2, 4) == walsh_fwht(EXACT2, 4) et reconstruction exacte# Etape 3 : lister les coefficients non nuls (indices subset_labels(4)), le degre exact, Parseval == 1# Etape 4 : enumerer itertools.product([-1, 0, 1], repeat=5) et compter les vecteurs w tels que# sign0(A_deg1 @ w) == EXACT2, avec A_deg1 = colonnes des caracteres de degre <= 1# (construire A_deg1 comme la matrice A de la Section 4, mais avec |S| <= 1)# Indice 1 : C(4,2) = 6 sous-ensembles de taille 2 -- le spectre d'EXACT2 est tres regulier# Indice 2 : si le compte de l'etape 4 est nul, EXACT2 n'est pas un seuil lineaire ternaire --# comparez avec OR (Section 2), qui l'est.resultat_ex1 =None# TODO etudiant : remplacer par (degre_exact, parseval, nb_ptf_degre1)print("Exercice 1 a completer -- spectre de EXACT2 et test PTF de degre 1.")
Exercice 1 a completer -- spectre de EXACT2 et test PTF de degre 1.
2. Coefficients Fourier exacts contre poids PTF ternaires
Une fonction de seuil polynomiale (PTF, polynomial threshold function) représente \(f\) par des poids \(w_S\) et un seuil implicite à zéro :
Quand les poids sont restreints à \(w_S \in \{-1, 0, +1\}\), on parle de PTF ternaire — l’objet que la synthèse spectrale de Pavlov cherche : des poids discrets, compacts, et une fonction booléenne exacte au sens du seuil [papier].
Les poids \(w_S\) ne sont PAS les coefficients \(\hat f(S)\). Trois différences structurelles :
Nature : \(\hat f(S)\) est une espérance rationnelle (multiple de \(2^{-n}\)), unique, définie par orthogonalité ; \(w_S\) est un entier de choix, non unique, défini par une condition de seuil.
Degré : le degré de la PTF peut être strictement inférieur au degré Fourier exact — OU sur \(n=2\) a un degré exact de 2 mais une PTF ternaire de degré 1 : \(\mathrm{sign}(1 + x_1 + x_2)\).
Non-unicité : plusieurs vecteurs ternaires peuvent représenter la même fonction — la cellule suivante les compte.
À l’inverse, le polynôme Fourier exact est toujours une représentation de seuil de \(f\) (puisque \(\sum_S \hat f(S)\,\chi_S(x) = f(x) = \pm 1\)), mais avec \(2^n\) poids rationnels — la représentation la plus riche en information, pas la plus compacte.
La cellule suivante énumère exhaustivement les \(3^4 = 81\) vecteurs ternaires de \(n=2\) et croise, pour chacune des 16 fonctions booléennes : degré Fourier exact, degré PTF minimal, nombre de représentations minimales, exemple de poids.
# Enumeration exhaustive des PTF ternaires sur n=2 (3^4 = 81 vecteurs, 16 fonctions)C2 = char_matrix(2)pc2 = np.array([bin(j).count("1") for j inrange(4)])# Les 16 fonctions de {-1,+1}^2, nommees et definies sur les signesx1, x2 = X2[:, 0], X2[:, 1]NOMS2 = {"constante +1": np.ones(4, dtype=int),"constante -1": -np.ones(4, dtype=int),"x1": x1.copy(), "NON x1": -x1, "x2": x2.copy(), "NON x2": -x2,"AND": g_AND(x1, x2), "NAND": -g_AND(x1, x2),"OR": g_OR(x1, x2), "NOR": -g_OR(x1, x2),"XOR": g_XOR(x1, x2), "XNOR": g_XNOR(x1, x2),"x1 => x2": g_OR(-x1, x2), "NON(x1 => x2)": -g_OR(-x1, x2),"x2 => x1": g_OR(-x2, x1), "NON(x2 => x1)": -g_OR(-x2, x1),}assertlen(set(map(tuple, NOMS2.values()))) ==16# 16 noms, 16 fonctions distinctesw_ternaires =list(itertools.product([-1, 0, 1], repeat=4))labs2 = subset_labels(2)print(f"{'fonction':15s}{'degFourier':>10s}{'degPTFmin':>9s}{'nbreps':>6s} exemple w (vide, 1, 2, 12)")for nom, f in NOMS2.items(): cf = walsh_fwht(f, 2)assert np.array_equal(reconstruct(cf, 2), f) reps = []for w in w_ternaires:if np.array_equal(sign0(C2 @ np.array(w)), f): d =int(pc2[np.nonzero(w)[0]].max()) ifany(w) else0 reps.append((d, w)) dmin =min(r[0] for r in reps) nrep =sum(1for r in reps if r[0] == dmin) ex =next(r[1] for r in reps if r[0] == dmin)print(f"{nom:15s}{spectre_degre(cf):10d}{dmin:9d}{nrep:6d}{ex}")print("\n(colonnes w dans l'ordre des indices :", ", ".join(f"chi_{l}"for l in labs2), ")")
Sortie obtenue : les 16 fonctions de \(\{-1,+1\}^2\), chacune avec son degré Fourier exact, son degré PTF ternaire minimal, le nombre de représentations minimales et un exemple de poids.
Fonction
Degré Fourier
Degré PTF
Ce que la ligne dit
OR
2
1
\(\mathrm{sign}(1 + x_1 + x_2)\) suffit : la PTF ternaire est plus simple que le spectre exact
AND
2
1
idem avec \(\mathrm{sign}(-1 + x_1 + x_2)\)
XOR / XNOR
2
2
la parité n’est pas un seuil linéaire : aucune PTF de degré 1 ne la représente — il faut le caractère \(\pm\chi_{\{1,2\}}\)
projections (\(x_1\), …)
1
1
trivial dans les deux représentations
constantes
0
0
le degré nul existe dans les deux mondes
Points clés :
PTF n’est pas Fourier, mesuré : pour OR, les coefficients exacts valent \((+0{,}5,\ +0{,}5,\ +0{,}5,\ -0{,}5)\) (degré 2) tandis qu’une PTF minimale est \((1, 1, 1)\) (degré 1) — poids différents, degrés différents, même fonction.
La parité est le discriminant : degré 2 dans les deux représentations — aucune combinaison linéaire seuillée ne l’atteint. C’est la fonction qui motive à la fois les couches profondes de difflogic et les coefficients d’ordre élevé ici.
Non-unicité : plusieurs fonctions affichent plus d’une représentation minimale — l’espace de recherche discret est multimodal dès \(n = 2\), un avant-goût de la Section 4.
Toutes les fonctions de \(n = 2\) sont représentables en ternaire (16/16). Sur \(n\) plus grand, la question est ouverte : représentabilité prouvée computationnellement jusqu’à \(n \le 4\), conjecture au-delà [papier].
# Quantification naive des coefficients Fourier : que reste-t-il de la fonction ?n_pres_tronc = n_pres_arr =0for f in NOMS2.values(): w_tronc = np.trunc(walsh_fwht(f, 2)).astype(int) # troncature vers zeroif np.array_equal(sign0(C2 @ w_tronc), f): n_pres_tronc +=1 w_arr = np.round(walsh_fwht(f, 2)).astype(int) # arrondi au plus procheif np.array_equal(sign0(C2 @ w_arr), f): n_pres_arr +=1print("Fonctions preservees par quantification naive des coefficients Fourier (n = 2) :")print(f" troncature vers zero : {n_pres_tronc}/16")print(f" arrondi au plus proche : {n_pres_arr}/16")c_or = walsh_fwht(NOMS2["OR"], 2)w_or_tr = np.trunc(c_or).astype(int)print(f"\nExemple OR : coefficients exacts {np.round(c_or, 3).tolist()}")print(f" tronques -> {w_or_tr.tolist()} : la table devient {sign0(C2 @ w_or_tr).tolist()} (constante +1)")print(f" la vraie table OR etait {NOMS2['OR'].tolist()} : {int(np.sum(sign0(C2 @ w_or_tr) != NOMS2['OR']))} erreur sur 4 entrees")
Fonctions preservees par quantification naive des coefficients Fourier (n = 2) :
troncature vers zero : 8/16
arrondi au plus proche : 8/16
Exemple OR : coefficients exacts [0.5, 0.5, 0.5, -0.5]
tronques -> [0, 0, 0, 0] : la table devient [1, 1, 1, 1] (constante +1)
la vraie table OR etait [-1, 1, 1, 1] : 1 erreur sur 4 entrees
Lecture : la quantification naïve n’est pas une représentation
Sortie obtenue : sur les 16 fonctions de \(n = 2\), la troncature des coefficients Fourier vers zéro n’en préserve que la moitié ; l’arrondi au plus proche autant.
Opération
Résultat sur OR
Interprétation
Coefficients exacts
\((+0{,}5,\ +0{,}5,\ +0{,}5,\ -0{,}5)\)
rationnels en quarts — hors de \(\{-1,0,+1\}\)
Troncature vers 0
\((0,0,0,0)\), table constante \(+1\)
toute l’information disparaît : 1 erreur sur 4 entrées
Recherche discrète (Section 2)
\((1,1,1)\), table exacte
la bonne réponse ternaire existe, mais il faut la chercher
Point clé : projeter les coefficients exacts sur \(\{-1,0,+1\}\) n’est pas un opérateur correct de représentation — c’est un point de départ. Le pipeline spectral de Pavlov suit exactement cette logique : relaxation continue, quantification (perte mesurée), puis recherche discrète pour réparer [papier]. La Section 4 construit ce pipeline en entier, avec un oracle exact et une vérité terrain exhaustive.
3. Routage par Sinkhorn — relaxation bistochastique, sans surclaim
La composition spectrale apprend des sous-fonctions puis les route : chaque sortie de la couche \(\ell\) doit alimenter exactement une entrée de la couche \(\ell+1\) — une permutation. Or une permutation est un objet discret : l’entraînement par gradient a besoin d’une relaxation continue. La projection de Sinkhorn-Knopp approche ce but en alternant normalisations des lignes et des colonnes d’une matrice de scores \(M\) (ramollie par une température \(\tau\) : \(P^{(0)} = \exp(M/\tau)\)) jusqu’à obtenir une matrice bistochastique — lignes et colonnes sommant à 1.
Le théorème de Birkhoff-von Neumann garantit que les points extrêmes du polytope bistochastique sont exactement les matrices de permutation. Mais Sinkhorn converge vers un point du polytope, pas nécessairement vers un point extrême :
avec des scores tous distincts et \(\tau\) petit, la limite est proche d’une permutation ;
avec des ex æquos (ties), la limite reste intérieure — fractionnaire — quelle que soit la durée des itérations.
Métriques sans ambiguïté, toutes mesurées dans la cellule suivante :
\(\sum_{ij} P_{ij}^2 \in [1, n]\) pour une bistochastique \(n \times n\) — égal à \(n\)ssi\(P\) est une permutation, égal à 1 pour l’uniforme \(J/n\) ;
le nombre de lignes dont l’argmax est ambigu (ex æquo au maximum de la ligne) ;
le nombre de permutations atteignant le coût minimal\(\sum_i (P_{i,\sigma(i)} - 1)^2\) : s’il excède 1, arrondir \(P\) en une permutation est un choix, pas une découverte.
# Sinkhorn-Knopp : trois regimes mesures (scores distincts a deux temperatures, ex aequos)def sinkhorn(M, tau, iterations=200):"""Projection sur le polytope bistochastique par normalisations alternees des marges.""" P = np.exp(M / tau) hist_err, hist_sq = [], []for _ inrange(iterations): P = P / P.sum(axis=1, keepdims=True) P = P / P.sum(axis=0, keepdims=True) err =max(np.abs(P.sum(axis=1) -1).max(), np.abs(P.sum(axis=0) -1).max()) hist_err.append(err) hist_sq.append(float(np.sum(P **2)))return P, hist_err, hist_sqdef permutations_cout_minimal(P):"""Permutations exactes atteignant le cout min (enumeration : n=4 -> 24, n=3 -> 6).""" couts = [(sigma, sum((P[i, sigma[i]] -1) **2for i inrange(len(P))))for sigma in itertools.permutations(range(len(P)))] cmin =min(c for _, c in couts)return [s for s, c in couts ifabs(c - cmin) <1e-12], cminrng_sk = np.random.default_rng(7)N =4M_libre = rng_sk.normal(size=(N, N)) *2.0# scores tous distincts (seed fixe)M_ties = np.zeros((N, N)) # blocs 2x2 d'ex aequosM_ties[:2, :2] =2.0; M_ties[:2, 2:] =-2.0M_ties[2:, :2] =-2.0; M_ties[2:, 2:] =2.0CAS = {"scores distincts (tau=0.1)": (M_libre, 0.1),"scores distincts (tau=1.0)": (M_libre, 1.0),"ex aequos par blocs (tau=1.0)": (M_ties, 1.0),}mesures = {}for nom, (M, tau) in CAS.items(): P, herr, hsq = sinkhorn(M, tau) ambigues =sum(1for i inrange(N) if np.sum(np.isclose(P[i], P[i].max(), atol=1e-6)) >1) perms_min, _ = permutations_cout_minimal(P) mesures[nom] = (P, herr, hsq)print(f"{nom} :")print(f" erreur de marges finale = {herr[-1]:.1e} | sum P^2 = {hsq[-1]:.4f} (borne permutation = {N})")print(f" lignes a argmax ambigu = {ambigues}/{N} | permutations au cout minimal = {len(perms_min)}")print(f" P arrondie (3 decimales) :\n{np.round(P, 3)}\n")
scores distincts (tau=0.1) :
erreur de marges finale = 5.2e-03 | sum P^2 = 3.9794 (borne permutation = 4)
lignes a argmax ambigu = 0/4 | permutations au cout minimal = 1
P arrondie (3 decimales) :
[[0.005 1. 0. 0. ]
[0. 0. 0. 0.995]
[0. 0. 1. 0. ]
[0.995 0. 0. 0.005]]
scores distincts (tau=1.0) :
erreur de marges finale = 0.0e+00 | sum P^2 = 1.6903 (borne permutation = 4)
lignes a argmax ambigu = 0/4 | permutations au cout minimal = 1
P arrondie (3 decimales) :
[[0.247 0.673 0.074 0.006]
[0.12 0.062 0.176 0.642]
[0.149 0.174 0.557 0.12 ]
[0.484 0.092 0.193 0.232]]
ex aequos par blocs (tau=1.0) :
erreur de marges finale = 0.0e+00 | sum P^2 = 1.9293 (borne permutation = 4)
lignes a argmax ambigu = 4/4 | permutations au cout minimal = 4
P arrondie (3 decimales) :
[[0.491 0.491 0.009 0.009]
[0.491 0.491 0.009 0.009]
[0.009 0.009 0.491 0.491]
[0.009 0.009 0.491 0.491]]

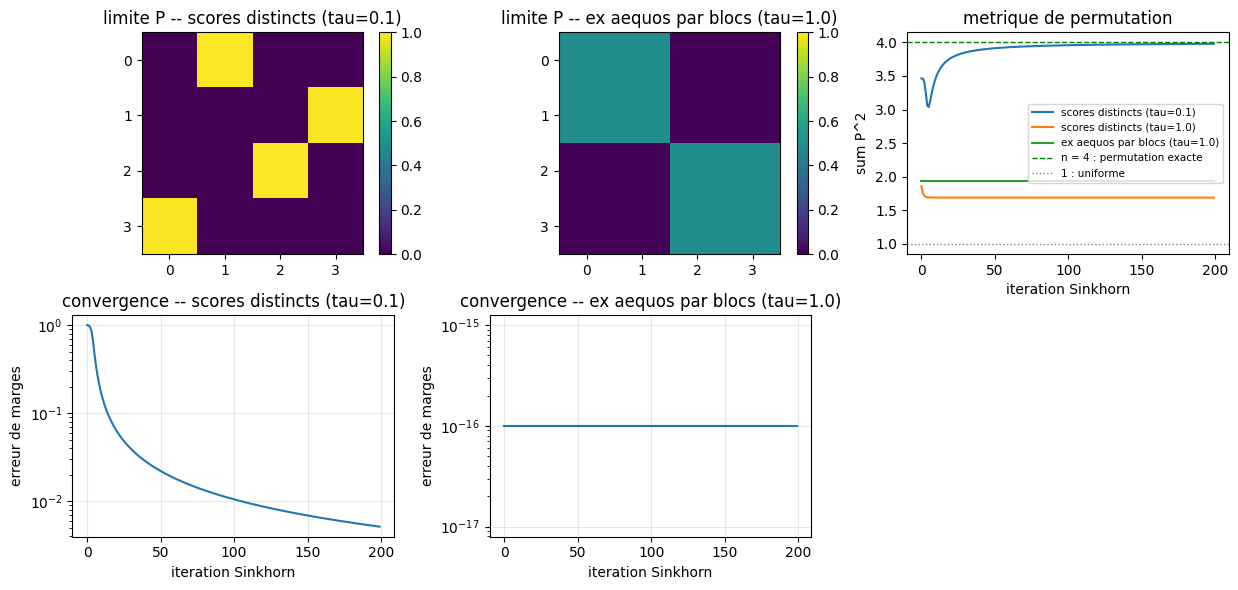

Visualisons les deux régimes emblématiques : la limite \(P\) en carte de chaleur, les trajectoires de convergence, et la métrique de permutation des trois cas.
# Figure : limites P, convergence des marges, et metrique sum P^2fig, axes = plt.subplots(2, 3, figsize=(12.5, 6))for col, nom inenumerate(["scores distincts (tau=0.1)", "ex aequos par blocs (tau=1.0)"]): P, herr, hsq = mesures[nom] ax = axes[0, col] im = ax.imshow(P, cmap="viridis", vmin=0, vmax=1) ax.set_title(f"limite P -- {nom}") plt.colorbar(im, ax=ax, fraction=0.046) ax = axes[1, col] ax.semilogy(np.maximum(herr, 1e-16)) # plancher : la convergence exacte atteint 0 (non log-scalable) ax.set_xlabel("iteration Sinkhorn") ax.set_ylabel("erreur de marges") ax.set_title(f"convergence -- {nom}") ax.grid(True, alpha=0.3)ax = axes[0, 2]for nom in CAS: _, _, hsq = mesures[nom] ax.plot(hsq, label=nom)ax.axhline(N, color="green", ls="--", lw=1, label="n = 4 : permutation exacte")ax.axhline(1, color="gray", ls=":", lw=1, label="1 : uniforme")ax.set_xlabel("iteration Sinkhorn")ax.set_ylabel("sum P^2")ax.set_title("metrique de permutation")ax.legend(fontsize=7.5)axes[1, 2].axis("off")plt.tight_layout()plt.show()
Lecture : bistochastique n’est pas permutation
Sortie obtenue : trois régimes mesurés, deux visualisés.
Cas
\(\sum P^2\) final
Argmax ambigu
Permutations au coût min
Verdict honnête
scores distincts, \(\tau = 0{,}1\)
proche de la borne \(n = 4\)
0/4
1
la limite est presque une permutation — l’arrondi y ressemble à une découverte
la limite est intérieure au polytope : ce n’est pas une permutation
Points clés :
Sous ex æquos, Sinkhorn ne « trouve » pas de permutation — il converge vers un point intérieur (blocs fractionnaires visibles sur la carte de chaleur), et c’est stable : aucune itération supplémentaire n’en sort. Birkhoff dit que les permutations sont les points extrêmes ; il ne dit pas que Sinkhorn y va.
Arrondir est un choix : dans le cas à ex æquos, 4 permutations distinctes atteignent le coût minimal — en sélectionner une (argmax, affectation exacte) est une décision de conception, pas une lecture du continu appris.
La température règle le régime : à \(\tau\) petit la limite s’approche des points extrêmes, à \(\tau\) grand elle reste diffuse — le même compromis relaxation apprenable / structure discrète que dans la Section 4 pour les poids.
[artefact/EPIC] : sur l’oracle \(n = 16\) du papier, le routage Sinkhorn n’améliore pas le débruitage par rapport aux alternatives plus simples — constat mesuré sur l’artefact, rapporté dans l’EPIC #14366. La visualisation ci-dessus montre le mécanisme ; elle ne prétend à aucune supériorité empirique.
Exercice 2 — Une autre géométrie d’ex æquos
Le cas traité avait des blocs \(2 \times 2\) diagonaux. Construisez une matrice de scores \(3 \times 3\) dont la première ligne est uniformément maximale (trois ex æquos) et les deux autres lignes à scores distincts, puis mesurez ce que Sinkhorn en fait.
Question directrice : la limite possède-t-elle une ligne à argmax ambigu ? Combien de permutations atteignent le coût minimal ? Votre arrondi final est-il une découverte ou un choix — et que suffit-il de mesurer pour trancher sans opiner ?
# Exercice 2 -- TODO etudiant :# Etape 1 : construire M_ex2 (3x3) : ligne 0 uniforme (ex aequo maximal), lignes 1-2 distinctes# Etape 2 : P, herr, hsq = sinkhorn(M_ex2, tau=1.0) -- la fonction est deja definie# Etape 3 : mesurer sum P^2 final, lignes a argmax ambigu, permutations au cout minimal# (permutations_cout_minimal fonctionne pour toute taille n <= 8)# Indice : la ligne uniforme force sa masse a se repartir sur les 3 colonnes --# que devient la metrique sum P^2, et que vaut sa borne "permutation" pour n = 3 ?resultat_ex2 =None# TODO etudiant : remplacer par (sum_P2, lignes_ambigues, nb_perms_min)print("Exercice 2 a completer -- Sinkhorn sur une ligne uniforme.")
Exercice 2 a completer -- Sinkhorn sur une ligne uniforme.
4. Quantification puis recherche discrète — MCMC et parallel tempering
Nous assemblons le pipeline complet de la synthèse spectrale sur une instance petite mais non triviale : \(n = 4\) (table de vérité de 16 entrées), dictionnaire des caractères de degré \(\le 2\) (\(m = 11\) poids).
Cible : une fonction générée par un vecteur ternaire caché\(w^*\) (6 poids non nuls) ;
Relaxation continue : moindres carrés sur la table \(\pm 1\) ;
Quantification : projection des poids réels vers \(\{-1,0,+1\}\) — la perte est mesurée, pas supposée ;
Recherche discrète : réparation par exploration stochastique, guidée par un oracle exact.
L’oracle est exact et déterministe : l’énergie \(E(w)\) compte les entrées mal classées sur la table de vérité complète — pas d’échantillonnage, pas de bruit d’estimation. Et comme \(3^{11} = 177\,147\), l’espace entier peut être énuméré exhaustivement : la recherche est comparée à la vérité terrain, pas seulement à elle-même.
Les algorithmes, avec leurs ratios corrects (implémentés tels quels dans les cellules qui suivent) :
Metropolis (recuit à température fixe \(T\)) : cible \(\pi_T(w) \propto \exp(-E(w)/T)\) sur \(\{-1,0,1\}^m\). Proposition : coordonnée \(j\) uniforme, puis valeur \(v\) uniforme parmi les deux valeurs \(\ne w_j\) — proposition symétrique (\(q(w' \mid w) = q(w \mid w')\)), donc le ratio de Hastings vaut 1 et l’acceptation se réduit à \[
\alpha = \min\Big(1, \exp\big(-(E(w') - E(w)) / T\big)\Big).
\]
Parallel tempering : \(K\) répliques à températures \((T_1, \dots, T_K)\) échangent leurs états ; l’échange entre \(k\) et \(k+1\) est accepté avec \[
\alpha_{\mathrm{swap}} = \min\Big(1, \exp\big((\beta_k - \beta_{k+1})\,(E_k - E_{k+1})\big)\Big), \qquad \beta_k = 1/T_k .
\]
Équité des budgets : une itération PT évalue \(K\) propositions (une par réplique) — pour comparer à budget d’évaluations égal, PT reçoit budget // K itérations.
# Instance n=4 : dictionnaire degre <= 2 (m=11), cible ternaire cachee, oracle exactn4 =4X4 = input_matrix(n4)S_dict = [S for S in subsets_by_index(n4) iflen(S) <=2]m =len(S_dict)A = np.ones((2** n4, m), dtype=np.int64)for j, S inenumerate(S_dict):for k in S: A[:, j] *= X4[:, k -1]print(f"Dictionnaire : m = {m} caracteres de degre <= 2")w_star = np.zeros(m, dtype=int)w_star[[0, 2, 3, 5, 7, 8]] = [1, -1, 1, 1, -1, 1]target = sign0(A @ w_star)def E(w):"""Oracle exact : nombre d'entrees mal classees sur la table complete (deterministe)."""returnint(np.sum(sign0(A @ w) != target))print(f"w* (cache, 6 poids non nuls) -> E(w*) = {E(w_star)}")# Relaxation continue puis quantificationw_ls, *_ = np.linalg.lstsq(A, target.astype(float), rcond=None)err_ls =float(np.mean(sign0(A @ w_ls) != target))w_q = np.clip(np.round(w_ls), -1, 1).astype(int)print(f"Moindres carres : erreur 0/1 continue = {err_ls:.2f} (le probleme est realisable)")print(f"Quantification : w_q = {w_q.tolist()} -> E(w_q) = {E(w_q)}/16")# Greedy : descente stricte par coordonnee depuis w_qdef greedy(w0, max_balayages=100): w = w0.copy() e = E(w) balayages =0while balayages < max_balayages: balayages +=1 ameliore =Falsefor j inrange(m):for v in (-1, 0, 1):if v == w[j]:continue w2 = w.copy() w2[j] = v e2 = E(w2)if e2 < e: w, e = w2, e2 ameliore =Trueifnot ameliore:breakreturn w, e, balayagesw_g, e_g, nb_bal = greedy(w_q)print(f"Greedy depuis w_q : E final = {e_g}/16, arret apres {nb_bal} balayage(s) -- minimum local")# Verite terrain : enumeration exhaustive des 3^11 vecteurs ternairest0 = time.perf_counter()W_tous = np.array(list(itertools.product([-1, 0, 1], repeat=m)))E_tous = (sign0(W_tous @ A.T) != target).sum(axis=1)print(f"Exhaustive 3^{m} = {len(W_tous)} vecteurs en {time.perf_counter() - t0:.2f} s : "f"E min = {E_tous.min()}, optimums globaux a E = 0 : {int((E_tous ==0).sum())}")
Dictionnaire : m = 11 caracteres de degre <= 2
w* (cache, 6 poids non nuls) -> E(w*) = 0
Moindres carres : erreur 0/1 continue = 0.00 (le probleme est realisable)
Quantification : w_q = [1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0] -> E(w_q) = 2/16
Greedy depuis w_q : E final = 2/16, arret apres 1 balayage(s) -- minimum local
Exhaustive 3^11 = 177147 vecteurs en 0.13 s : E min = 0, optimums globaux a E = 0 : 92
Lecture de l’instance
Sortie obtenue : le pipeline qualifié à chaque étape par l’oracle exact.
Étape
Erreur exacte
Lecture
Cible cachée \(w^*\)
0/16
l’instance est réalisable par construction
Moindres carrés (continu)
0/16
la relaxation classe parfaitement — aucun signal d’alarme du côté continu
Quantification \(w_q\)
2/16
la projection ternaire casse la fonction : l’information tenait dans les poids fractionnaires
Greedy depuis \(w_q\)
2/16
bloqué dès le premier balayage : \(w_q\) est déjà un minimum local
La relaxation continue est trompeuse : erreur nulle, alors que sa quantification perd la fonction. C’est exactement le problème que la recherche discrète adresse.
Le greedy ne peut pas réparer : toute modification d’un seul poids laisse l’erreur à 2 ou l’aggrave — il faudrait des pas corrélés (plusieurs poids à la fois), précisément ce que le bruit thermique permet d’espérer.
92 optimums globaux : l’espace est multimodal et fortement dégénéré — le problème n’est pas de trouver la solution, mais d’en trouver une.
# Metropolis (ratio exact) et parallel tempering, trajectoires puis evaluations vers E=0def metropolis(w0, T, budget, rng):"""Chaine unique, cible pi_T ~ exp(-E/T) ; proposition symetrique -> ratio de Hastings = 1.""" w = w0.copy() e = E(w) meilleur_w, meilleur_e = w.copy(), e hist = [meilleur_e]for _ inrange(budget): j =int(rng.integers(m)) v =int(rng.choice([-1, 0, 1]))while v == w[j]: v =int(rng.choice([-1, 0, 1])) w2 = w.copy() w2[j] = v dE = E(w2) - eif dE <=0or rng.random() < np.exp(-dE / T): # alpha = min(1, exp(-dE/T)) w, e = w2, e + dEif e < meilleur_e: meilleur_w, meilleur_e = w.copy(), e hist.append(meilleur_e)if meilleur_e ==0:breakreturn meilleur_w, meilleur_e, histdef parallel_tempering(w0, temps, iterations, rng, swap_toutes=10):"""K repliques a temperatures echelonnees ; echange accepte par alpha_swap exact.""" K =len(temps) etats = [w0.copy() for _ inrange(K)] energies = [E(w) for w in etats] meilleur_w, meilleur_e = etats[0].copy(), energies[0] hist = [meilleur_e]for it inrange(iterations):for k inrange(K): j =int(rng.integers(m)) v =int(rng.choice([-1, 0, 1]))while v == etats[k][j]: v =int(rng.choice([-1, 0, 1])) w2 = etats[k].copy() w2[j] = v dE = E(w2) - energies[k]if dE <=0or rng.random() < np.exp(-dE / temps[k]): etats[k], energies[k] = w2, energies[k] + dEif (it +1) % swap_toutes ==0and K >1: k =int(rng.integers(K -1)) log_alpha = (1.0/ temps[k] -1.0/ temps[k +1]) * (energies[k] - energies[k +1])if log_alpha >=0or rng.random() < np.exp(log_alpha): etats[k], etats[k +1] = etats[k +1].copy(), etats[k].copy() energies[k], energies[k +1] = energies[k +1], energies[k]ifmin(energies) < meilleur_e: meilleur_e =min(energies) meilleur_w = etats[int(np.argmin(energies))].copy() hist.append(meilleur_e)if meilleur_e ==0:breakreturn meilleur_w, meilleur_e, histTEMPS_PT = [0.3, 0.6, 1.2, 2.5]K =len(TEMPS_PT)# Trajectoires representatives (seed 3), budget de 400 evaluations equitable_, _, hist_sa = metropolis(w_q, 1.0, 400, np.random.default_rng(3))_, _, hist_pt = parallel_tempering(w_q, TEMPS_PT, 400// K, np.random.default_rng(3))fig, ax = plt.subplots(figsize=(7.2, 3.9))ax.step(range(len(hist_sa)), hist_sa, where="post", label="Metropolis T=1.0 (1 replique)")ax.step(np.arange(len(hist_pt)) * K, hist_pt, where="post", label=f"Parallel tempering ({K} repliques, axe en evaluations)")ax.axhline(e_g, color="red", ls="--", lw=1, label=f"greedy bloque a E={e_g}")ax.axhline(0, color="green", ls=":", lw=1, label="optimum global E=0")ax.set_xlabel("evaluations de l'oracle exact")ax.set_ylabel("meilleure erreur (meilleur jusqu'ici)")ax.set_title("Recherche discrete depuis w_q (seed 3, budget 400 evaluations)")ax.legend(fontsize=9)plt.tight_layout()plt.show()# Evaluations vers la solution, sur 8 seeds deterministesevals_sa, evals_pt = [], []for sd inrange(8): _, be_sa, h_sa = metropolis(w_q, 1.0, 2000, np.random.default_rng(sd)) _, be_pt, h_pt = parallel_tempering(w_q, TEMPS_PT, 2000// K, np.random.default_rng(sd))if be_sa ==0: evals_sa.append(len(h_sa) -1)if be_pt ==0: evals_pt.append((len(h_pt) -1) * K)print(f"Evaluations vers E=0 (8 seeds) : Metropolis T=1.0 -> mediane {statistics.median(evals_sa):.0f} "f"[{min(evals_sa)}..{max(evals_sa)}], {len(evals_sa)}/8 resolus")print(f"{'':31s} Parallel tempering -> mediane {statistics.median(evals_pt):.0f} "f"[{min(evals_pt)}..{max(evals_pt)}], {len(evals_pt)}/8 resolus")

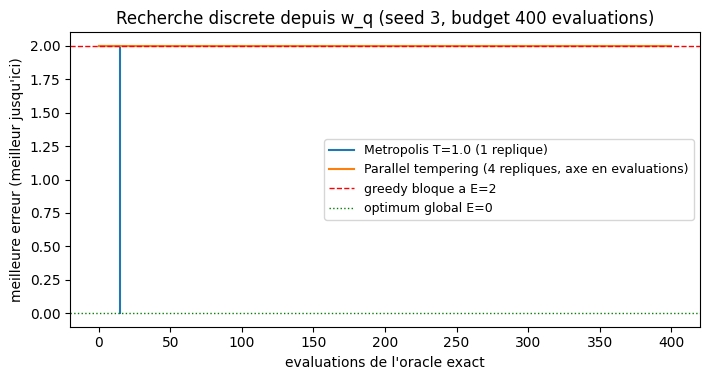

Sortie obtenue : courbes « meilleur jusqu’ici » pour le seed 3 (budget de 400 évaluations, équitablement réparties entre les répliques), puis médianes d’évaluations vers la solution sur 8 seeds.
Méthode
Comportement observé (seed 3)
Pourquoi
Greedy
plateau à \(E = 2\)
minimum local : aucun voisin à un poids n’améliore
Metropolis \(T = 1\)
chute à \(E = 0\)
le bruit thermique franchit les barrières d’énergie
Parallel tempering
reste à \(E = 2\) sur ce budget
les 4 répliques se partagent les 400 évaluations : chaque chaîne ne fait que 100 pas
Points clés :
Les ratios d’acceptation implémentés sont les ratios exacts de Metropolis-Hastings (proposition symétrique, ratio de Hastings = 1) et d’échange du parallel tempering — les formules de la section théorique, sans heuristique de substitution.
Aucun avantage net sur cette instance : à budget égal (2000 évaluations), la médiane de PT est légèrement inférieure à celle de la chaîne simple, mais un seed sur huit résiste encore à PT — et sur le seed tracé, c’est la chaîne simple qui résout la première. Instance facile (92 optimums globaux, barrières basses) : le PT y paie le coût de ses 4 répliques sans pouvoir exercer son avantage classique (paysages rugueux).
La cellule suivante systématise la comparaison par budget, sans sélectionner le seed qui arrange.
# Echecs a budget d'evaluations egal (8 seeds deterministes) : la discrimination, mesureedef nb_echecs(methode, budget, seeds=range(8)): echecs =0for sd in seeds: rng = np.random.default_rng(sd)if methode =="sa05": _, be, _ = metropolis(w_q, 0.5, budget, rng)elif methode =="sa10": _, be, _ = metropolis(w_q, 1.0, budget, rng)else: # "pt" : budget equitable en evaluations (K repliques par iteration) _, be, _ = parallel_tempering(w_q, TEMPS_PT, budget // K, rng)if be >0: echecs +=1return echecsprint(f"{'budget (evaluations)':>22s} | {'greedy':>6s} | {'SA T=0.5':>8s} | {'SA T=1.0':>8s} | {'PT':>3s}")for budget in (100, 300, 1000):print(f"{budget:22d} | {8:6d} | {nb_echecs('sa05', budget):8d} | {nb_echecs('sa10', budget):8d} | {nb_echecs('pt', budget):3d}")print("\n(greedy : 8/8 echecs quel que soit le budget, par construction -- il est deterministe et bloque ; seeds 0..7)")
budget (evaluations) | greedy | SA T=0.5 | SA T=1.0 | PT
100 | 8 | 7 | 6 | 5
300 | 8 | 2 | 3 | 3
1000 | 8 | 0 | 0 | 1
(greedy : 8/8 echecs quel que soit le budget, par construction -- il est deterministe et bloque ; seeds 0..7)
Lecture : ce que l’instance discrimine vraiment
Sortie obtenue : pour chaque budget d’évaluations, le nombre de seeds (sur 8) pour lesquels chaque méthode échoue encore.
Lecture honnête
Détail
Discrimination structurelle
quantification (\(E = 2\)) et greedy (\(E = 2\)) échouent toujours ; la recherche stochastique réussit dès le budget intermédiaire — l’instance sépare réellement l’exploration stochastique de la descente gloutonne
SA contre PT à budget égal
les échecs mesurés se croisent selon le budget : à 100 évaluations, PT échoue le moins ; à 1000, c’est le recuit — sur cette instance, aucune des deux méthodes ne domine uniformément l’autre
Pourquoi PT ne creuse pas l’écart
l’instance est petite et fortement dégénérée (92 optimums globaux, barrières basses) : l’échantillonnage multi-températures paie ses 4 répliques sans avoir de vallées profondes à franchir — l’Exercice 3 cherche le régime où il devient utile
Limite explicite : à \(m = 11\), l’énumération exhaustive (\(177\,147\) candidats) reste faisable et sert de vérité terrain. La recherche stochastique ne devient nécessaire que lorsque \(3^m\) explose (\(m = 16\) : environ 43 millions ; \(m = 20\) : environ 3,5 milliards). Ce notebook mesure les mécanismes sur une instance où tout est vérifiable exhaustivement — il ne prétend pas mesurer le régime de grande échelle [vérifié ici].
Exercice 3 — Chercher une instance qui sépare SA et PT
L’instance de cette section ne sépare pas nettement le recuit simple du parallel tempering (les deux finissent par résoudre). Construisez une instance plus difficile et mesurez si elle les sépare.
Pistes, au choix : (a) un \(w^*\) plus dense (8 à 10 poids non nuls sur le même dictionnaire) ; (b) un dictionnaire réduit aux caractères de degré \(\le 1\) (\(m = 5\)) avec une cible non réalisable — que vaut l’optimum global dans ce cas ? ; (c) un budget réduit à 50 évaluations. Dans chaque cas, relevez \(E(w_q)\), les échecs greedy/SA/PT sur 8 seeds à budget égal, et concluez : l’instance discrimine-t-elle ? À quelle condition ?
# Exercice 3 -- TODO etudiant :# Etape 1 : choisir une piste (a), (b) ou (c) et reconstruire (A, w_star, target, w_q, E)# Etape 2 : pour la piste (b), re-executer l'exhaustive (faisable : 3^5 = 243) et noter l'optimum global# -- il sera > 0 ; comparez chaque methode a CET optimum, pas a zero# Etape 3 : remplir la table echecs/budget comme dans la cellule precedente (greedy, SA, PT)# Indice : une instance "dure" pour SA/PT a peu d'optimums globaux et des barrieres d'energie hautes ;# la piste (b) donne un paysage frustré (cible non realisable) -- mesurez avant de conclure.resultat_ex3 =None# TODO etudiant : remplacer par (E_wq, E_greedy, echecs_sa, echecs_pt)print("Exercice 3 a completer -- une instance qui separe SA et PT ?")
Exercice 3 a completer -- une instance qui separe SA et PT ?
5. Pont avec SL-12 — le circuit local vu depuis la base de Walsh
Difflogic (SL-12) et la synthèse spectrale (ce notebook) n’apprennent pas le même objet, mais toute fonction booléenne — donc tout circuit difflogic — vit dans le même espace de dimension \(2^n\) et possède le même spectre de Walsh. Le pont est calculable : simulons un mini-circuit difflogic (deux couches de portes locales sur un câblage fixe) et lisons son spectre exact.
Question
Réponse difflogic (SL-12)
Réponse spectrale (SL-12b)
Où vit la structure ?
dans le choix des portes aux nœuds d’un câblage fixe
# Un mini-circuit difflogic (portes locales, cablage fixe) et son spectre exactg1 = g_OR(X4[:, 0], X4[:, 1]) # couche 1 : OR(x1, x2)g2 = g_XNOR(X4[:, 2], X4[:, 3]) # couche 1 : XNOR(x3, x4)sortie = g_AND(g1, g2) # couche 2 : AND des deux sous-fonctionsc = walsh_fwht(sortie, n4)labs4 = subset_labels(n4)nz = [(labs4[j], float(c[j])) for j inrange(2** n4) ifabs(c[j]) >1e-12]print("Circuit : AND( OR(x1, x2), XNOR(x3, x4) ) -- 2 couches, 3 portes locales, cablage fixe")print(f" degre Fourier exact = {spectre_degre(c)} (le maximum pour n = 4)")print(f" coefficients non nuls = {len(nz)}/{2** n4}")for lab, v in nz:print(f" chi_{lab} = {v:+.4f}")assert np.array_equal(reconstruct(c, n4), sortie)print("Reconstruction exacte verifiee : le spectre EST le circuit.")
Circuit : AND( OR(x1, x2), XNOR(x3, x4) ) -- 2 couches, 3 portes locales, cablage fixe
degre Fourier exact = 4 (le maximum pour n = 4)
coefficients non nuls = 8/16
chi_vide = -0.2500
chi_{1} = +0.2500
chi_{2} = +0.2500
chi_{1,2} = -0.2500
chi_{3,4} = +0.7500
chi_{1,3,4} = +0.2500
chi_{2,3,4} = +0.2500
chi_{1,2,3,4} = -0.2500
Reconstruction exacte verifiee : le spectre EST le circuit.
Lecture du pont
Sortie obtenue : le spectre exact d’un circuit à 3 portes locales.
Observation
Valeur mesurée
Lecture
Degré exact
4 (maximum)
deux couches de portes locales produisent une dépendance spectrale d’ordre total
Coefficients non nuls
8/16
ni creux ni dense : la composition locale éparpille l’énergie spectrale
Coefficient dominant
\(\chi_{\{3,4\}}\)
la signature du XNOR « transperce » le circuit : elle reste dominante après la couche AND
Le pont, en une phrase : la vue circuit (SL-12) dit quelles portes calculent, la vue spectrale (SL-12b) dit quelle fonction globale en résulte — et les deux échangent leurs difficultés (la parité est triviale spectralement mais coûteuse en portes ; les fonctions « compteur » comme EXACT2 de l’Exercice 1 sont denses spectralement mais s’écrivent directement en portes logiques usuelles).
Conclusion
Ce notebook a construit, mesuré et borné le registre spectral de la synthèse logique neuro-symbolique :
Transformée exacte[vérifié ici] : coefficients de Walsh par somme naïve et par FWHT papillon, testés égaux sur fonctions aléatoires ; reconstruction exacte et Parseval vérifiés sur toutes les fonctions affichées ; écart de complexité mesuré.
Deux représentations distinctes[vérifié ici] : l’énumération exhaustive des \(3^4\) PTF ternaires de \(n=2\) sépare les coefficients Fourier exacts (rationnels, uniques, degré parfois supérieur) des poids ternaires (entiers, non uniques, degré parfois inférieur) ; la quantification naïve des premiers ne préserve que la moitié des fonctions.
Routage Sinkhorn sans surclaim[vérifié ici] : sous ex æquos, la relaxation bistochastique converge vers l’intérieur du polytope — 4 permutations au coût minimal rendent tout arrondi choix plutôt que découverte ; et [artefact/EPIC] le papier lui-même rapporte que Sinkhorn n’améliore pas le débruitage sur son oracle \(n=16\).
Quantification + recherche discrète[vérifié ici] : pipeline complet avec oracle exact de Hamming et vérité terrain exhaustive (\(3^{11} = 177\,147\)) — quantification et greedy échouent structurellement, Metropolis et parallel tempering réparent, à ratios d’acceptation exacts et budgets d’évaluations équitables ; sur cette instance facile (92 optimums), recuit simple et PT se valent — aucun ne domine à budget égal, et c’est mesuré.
Confrontation SL-12[vérifié ici] : le spectre d’un mini-circuit difflogic rend visible ce que les portes locales composent — et les limites vérifiées de l’artefact Pavlov (smoke test 6/7, moyenne Phase 2 à 87,52 %, xor_of_and_with_b à 50,63 %) rappellent que le registre spectral est un mécanisme mesuré, pas une promesse [artefact/EPIC].
Ce que ce notebook ne couvre pas : la représentabilité ternaire au-delà de \(n \le 4\) (conjecture ouverte [papier]), la composition statistique de grands circuits (testée, non prouvée [papier]), et le fil CartPole bitwise (grain G5 de l’EPIC #14366, harnais dédié).
Résumé
Base de Walsh : caractères \(\chi_S\) orthonormés en dimension \(2^n\) ; FWHT papillon en \(O(n\,2^n)\) ; reconstruction exacte et Parseval testés.
PTF ternaire : \(\mathrm{sign}(\sum_S w_S \chi_S)\), \(w_S \in \{-1,0,+1\}\) — objet distinct des coefficients exacts (nature, degré, unicité), énuméré exhaustivement sur \(n=2\) ; la quantification naïve n’est pas un opérateur de représentation.
Sinkhorn : relaxation bistochastique du routage ; \(\sum P^2 \in [1, n]\) avec \(n\) atteint ssi permutation ; sous ex æquos la limite est intérieure — arrondir est un choix.
Recherche discrète : Metropolis et parallel tempering à ratios exacts, oracle exact de Hamming, vérité terrain exhaustive ; quantification et greedy échouent là où la recherche stochastique répare.
Face à difflogic (SL-12) : portes locales + câblage fixe contre structure spectrale globale + composition routée — mêmes fonctions, difficultés croisées.
