4.2k — Détection SOTA : le renversement — le camouflage adversarial contre YOLO

← Série 04-Vision | ← 4.2j — LibreYOLO | 4.2c — AnchorNet from scratch

Depuis 4.2c, la lignée a construit, entraîné, benchmarké et éprouvé YOLO — anchor, anchor-free, focal loss, torchvision, ultralytics, le banc 4.2h, les scènes difficiles 4.2i, l’écosystème libre 4.2j. Ce carnet opère le renversement final : après avoir appris comment un détecteur voit, on apprend à lui échapper. Un motif optimisé — l’équivalent digital d’un t-shirt imprimé — collé sur le torse d’un piéton fait chuter sa détection, pendant que les autres piétons de la même image restent détectés. C’est la meilleure leçon de robustesse qui soit : on ne comprend vraiment un détecteur qu’en l’attaquant.

1. Position dans la série

Carnet Geste Ce que 4.2k en hérite
4.2c/4.2d/4.2e YOLO compris de l’intérieur (anchor, anchor-free, focal loss) la carte des sorties du détecteur : boxes + scores de classe par ancre
4.2f/4.2g les détecteurs réels (torchvision, ultralytics) le modèle opérationnel : yolov5nu chargé localement
4.2h le banc de mesure le protocole de recall à IoU fixée
4.2i les limites passives (scènes difficiles : occlusion, petits objets) l’autre face des limites — ici la limite est fabriquée
4.2j l’écosystème libre le regard critique sur l’outil
4.2k (ce carnet) le renversement : optimiser contre le détecteur tout ce qui précède

C’est le seul endroit du cours où l’on descend un gradient à travers un réseau pré-entraîné pour le tromper : le patch est le seul objet optimisé, l’image et le détecteur sont gelés.

2. Trois strates d’une même référence

Ce carnet est né d’une demande de cours (distillation #18990) : reproduire le travail de Simon Weckert. Un point d’honnêteté structurelle d’emblée : Weckert est un artiste, pas une publication — le socle technique reproductible vit dans deux papers académiques ; Weckert est l’inspiration et le vecteur culturel.

  1. Simon Weckert — Digital Camouflage (2026) : artiste berlinois (déjà connu pour le hack des 99 téléphones Google Maps, 2019), t-shirts à motifs colorés générés par une « adversarial loop » — IA contre IA, essais/erreurs automatisés — rendant le porteur indétectable par les systèmes vidéo IA. Testé sur YOLO open-source : les autres piétons sont labellisés, lui non. Œuvre de défense individuelle contre la surveillance algorithmique.
  2. Adam Harvey — CV Dazzle (2010-) : le précurseur — maquillages et coiffures camouflage contre la détection de visages. La lignée artistique dont Weckert est l’héritier.
  3. Le socle académique reproductible :
    • Brown et al. 2017, « Adversarial Patch » (arXiv:1712.09665) — le patch imprimable, origine de la méthode ;
    • Thys, Van Ranst, Goedemé 2019, « Fooling automated surveillance cameras » (arXiv:1904.08653) — LA référence pour l’invisibilité de personnes à YOLO : patch entraîné sur INRIA, testé imprimé sur carton, chute massive du recall.

Ce carnet reproduit la boucle de Thys et al. from scratch (l’implémentation est courte et pédagogiquement utile à écrire) sur des images réelles de piétons, avec un détecteur moderne.

3. Setup — reproductibilité

Tout est reproductible : graine fixée, dataset public téléchargé dans un répertoire temporaire (rien ne pollue le dépôt), poids YOLO téléchargés au premier appel.

import io, math, random, re, sys, tempfile, time, urllib.request, zipfile
from pathlib import Path
import numpy as np
import torch
import torch.nn.functional as F
from PIL import Image
import matplotlib
import matplotlib.pyplot as plt
from matplotlib.patches import Rectangle

SEED = 7
random.seed(SEED); np.random.seed(SEED); torch.manual_seed(SEED)
DEV = "cuda" if torch.cuda.is_available() else "cpu"
IMGSZ = 640   # resolution d'entree commune de toute la lignee 4.2
print("device :", DEV, "| torch", torch.__version__, "| graine", SEED)

from ultralytics import YOLO
from ultralytics.utils import LOGGER
LOGGER.setLevel(50)   # bannieres ultralytics coupees
import ultralytics
print("ultralytics", ultralytics.__version__)
device : cuda | torch 2.14.0+cu126 | graine 7
ultralytics 8.4.173

4. Le terrain : piétons réels (Penn-Fudan)

Le dataset Penn-Fudan Pedestrian (Graf et al., Université de Pennsylvanie/Fudan) : des photos réelles de piétons en rue, annotations de boîtes par personne — académique, public, léger (~52 Mo). C’est le substitut raisonnable d’INRIA Persons (utilisé par Thys et al.) pour un carnet de cours : même nature de terrain, même question — « le détecteur voit-il encore ce piéton ? ».

Chaque image fournit ses boîtes ; la cible d’une image est son piéton le plus grand — celui qui « portera le patch ». Les autres piétons de l’image servent de témoins : ils ne portent rien, et doivent rester détectés (c’est la démonstration de Weckert : les autres sont labellisés, le porteur non).

Les images sont redimensionnées à 640 x 640 (résolution d’entrée de la lignée), les boîtes suivent. Le découpage est sans fuite : le patch est appris sur A (premier lot d’images) et mesuré sur B (lot disjoint, jamais vu pendant l’optimisation).

WORK = Path(tempfile.mkdtemp(prefix="pennfudan_"))
ZIP = WORK / "PennFudanPed.zip"
# Chaine de telechargement : l'URL canonique UPenn a casse le 05/10/2026 (404 apres migration
# du site ; elle reste en tete au cas ou le fichier revient). Le miroir Hugging Face livre le
# MEME zip, verified byte-identique a l'epoque : sha256 9095a9613c95586f1c7f2a327d454833d16e0f5e.
PFP_URLS = [
    "https://www.cis.upenn.edu/~jishi/ped_html/PennFudanPed.zip",
    "https://huggingface.co/datasets/jiaxiaolei/Penn-Fudan/resolve/main/PennFudanPed.zip",
]
if not ZIP.exists():
    last = None
    for u in PFP_URLS:
        try:
            urllib.request.urlretrieve(u, ZIP)
            break
        except Exception as e:   # hote mort -> miroir suivant
            last = e
    else:
        raise last
with zipfile.ZipFile(ZIP) as z:
    z.extractall(WORK)
PNG = WORK / "PennFudanPed" / "PNGImages"
ANN = WORK / "PennFudanPed" / "Annotation"
BOX_RE = re.compile(r"\((\d+),\s*(\d+)\)\s*-\s*\((\d+),\s*(\d+)\)")

def gt_boxes(txt_path):
    """Boites 'PASpersonWalking' du fichier d'annotation Penn-Fudan, format (x0,y0)-(x1,y1)."""
    out = []
    for line in io.open(txt_path, encoding="latin-1"):
        if "PASpersonWalking" in line:
            m = BOX_RE.search(line)
            if m:
                out.append(tuple(map(int, m.groups())))
    return out

def prep(png_path, boxes):
    """Image -> tenseur (3, IMGSZ, IMGSZ) dans [0,1] + boites mises a l'echelle."""
    img = Image.open(png_path).convert("RGB")
    im = img.resize((IMGSZ, IMGSZ), Image.BILINEAR)
    t = torch.from_numpy(np.asarray(im).copy()).permute(2, 0, 1).float() / 255.0
    w0, h0 = img.size
    sc = torch.tensor([IMGSZ / w0, IMGSZ / h0, IMGSZ / w0, IMGSZ / h0])
    return t, torch.tensor(boxes).float() * sc

items = []
for png in sorted(PNG.glob("*.png")):
    bb = gt_boxes(ANN / (png.stem + ".txt"))
    if bb:
        t, bs = prep(png, bb)
        tgt = int(torch.prod(bs[:, 2:4] - bs[:, :2], dim=1).argmax())   # pieton cible = le plus grand
        items.append((t, bs, tgt))
print("images avec au moins un pieton :", len(items))
images avec au moins un pieton : 159
rng = random.Random(SEED)
rng.shuffle(items)
tr_items, ev_items = items[:100], items[100:]

TR     = torch.stack([t for t, _, _ in tr_items]).to(DEV)          # A : support d'apprentissage
TRB    = torch.stack([b[ty] for _, b, ty in tr_items]).to(DEV)      # boites cibles de A
EV     = torch.stack([t for t, _, _ in ev_items]).to(DEV)           # B : mesure, jamais vu
EVB    = torch.stack([b[ty] for _, b, ty in ev_items]).to(DEV)      # boites cibles de B
ALL_TR = [b for _, b, _ in tr_items]                                # toutes les boites (temoins)
ALL_EV = [b for _, b, _ in ev_items]
TGT_EV = [ty for _, _, ty in ev_items]
widths = (TRB[:, 2] - TRB[:, 0])
print("decoupage : A =", len(tr_items), "images d'apprentissage, B =", len(ev_items), "images de mesure")
print("largeur des boites cibles sur A : moyenne %.0f px, min %.0f, max %.0f"
      % (float(widths.mean()), float(widths.min()), float(widths.max())))
decoupage : A = 100 images d'apprentissage, B = 59 images de mesure
largeur des boites cibles sur A : moyenne 174 px, min 88, max 310

5. Le point de départ : YOLO détecte tous les piétons

Le détecteur est yolov5nu — le YOLO de la famille v5 ré-implémenté sur le framework ultralytics, déjà utilisé par les carnets 4.2g/4.2h. Pré-entraîné COCO : la classe 0 est person. Le protocole de mesure reprend celui du 4.2h : recall à IoU >= 0.5, seuil de confiance 0.25.

Deux objets du même modèle : model (le wrapper ultralytics complet — pré-traitement, NMS) pour mesurer, et net (le nn.Module nu) pour attaquer — c’est par lui que le gradient circulera jusqu’aux pixels du patch.

WEIGHTS_URL = {
    "yolov5nu.pt": "https://github.com/ultralytics/assets/releases/download/v8.4.0/yolov5nu.pt",
    "yolo11n.pt":  "https://github.com/ultralytics/assets/releases/download/v8.4.0/yolo11n.pt",
}

def fetch_weights(name):
    dest = WORK / name
    if not dest.exists():
        urllib.request.urlretrieve(WEIGHTS_URL[name], dest)
    return dest

m5 = YOLO(str(fetch_weights("yolov5nu.pt")))
net5 = m5.model.to(DEV).eval()   # nn.Module nu, gele : c'est l'oracle que le patch trompe
for p in net5.parameters():
    p.requires_grad_(False)
print("yolov5nu charge, parametres gels")
yolov5nu charge, parametres gels
def raw_out(net, x):
    """Sortie brute du Detect head : (B, 4 + 80, A) -- boxes cx,cy,w,h puis scores par classe."""
    out = net(x)
    return out[0] if isinstance(out, (list, tuple)) else out

def to_pil(t):
    return Image.fromarray((t.clamp(0, 1) * 255).byte().cpu().permute(1, 2, 0).numpy())

def detect_persons(model, tensor, conf=0.25):
    r = model(np.asarray(to_pil(tensor)), imgsz=IMGSZ, conf=conf, verbose=False)[0]
    return [xyxy.tolist() for xyxy, cl in zip(r.boxes.xyxy.cpu(), r.boxes.cls.cpu()) if int(cl) == 0]

def iou(d, g):
    ix0, iy0 = max(d[0], g[0]), max(d[1], g[1])
    ix1, iy1 = min(d[2], g[2]), min(d[3], g[3])
    inter = max(0.0, ix1 - ix0) * max(0.0, iy1 - iy0)
    uni = (d[2] - d[0]) * (d[3] - d[1]) + (g[2] - g[0]) * (g[3] - g[1]) - inter
    return inter / uni if uni > 0 else 0.0

def eval_recall(model, tensors, gt_lists, tgt_idx, conf=0.25):
    """Recall de la CIBLE (porteur) et des TEMOINS (autres pietons) sur une liste d'images."""
    n = hit = oth_hit = oth_tot = 0
    for i, t in enumerate(tensors):
        det = detect_persons(model, t, conf=conf)
        gt_all = gt_lists[i]
        n += 1
        if any(iou(d, gt_all[tgt_idx[i]]) >= 0.5 for d in det):
            hit += 1
        for j, g in enumerate(gt_all):
            if j == tgt_idx[i]:
                continue
            oth_tot += 1
            if any(iou(d, g) >= 0.5 for d in det):
                oth_hit += 1
    return hit / n, (oth_hit / oth_tot if oth_tot else float("nan"))

t0 = time.time()
REC_BASE, OTH_BASE = eval_recall(m5, EV, ALL_EV, TGT_EV)
print("BASELINE sur B : recall CIBLE %.3f | recall TEMOINS %.3f | (%.0f s)"
      % (REC_BASE, OTH_BASE, time.time() - t0))
BASELINE sur B : recall CIBLE 1.000 | recall TEMOINS 0.952 | (3 s)
def show_dets(ax, tensor, dets, gt_list, tgt, title):
    ax.imshow(to_pil(tensor))
    ax.set_title(title, fontsize=10)
    ax.axis("off")
    for j, g in enumerate(gt_list):
        w = [float(g[2] - g[0]), float(g[3] - g[1])]
        ax.add_patch(Rectangle((float(g[0]), float(g[1])), w[0], w[1],
                               fill=False, lw=1.4, edgecolor="orange" if j == tgt else "gray",
                               linestyle="--"))
    for d in dets:
        ax.add_patch(Rectangle((d[0], d[1]), d[2] - d[0], d[3] - d[1], fill=False, lw=1.4, edgecolor="lime"))

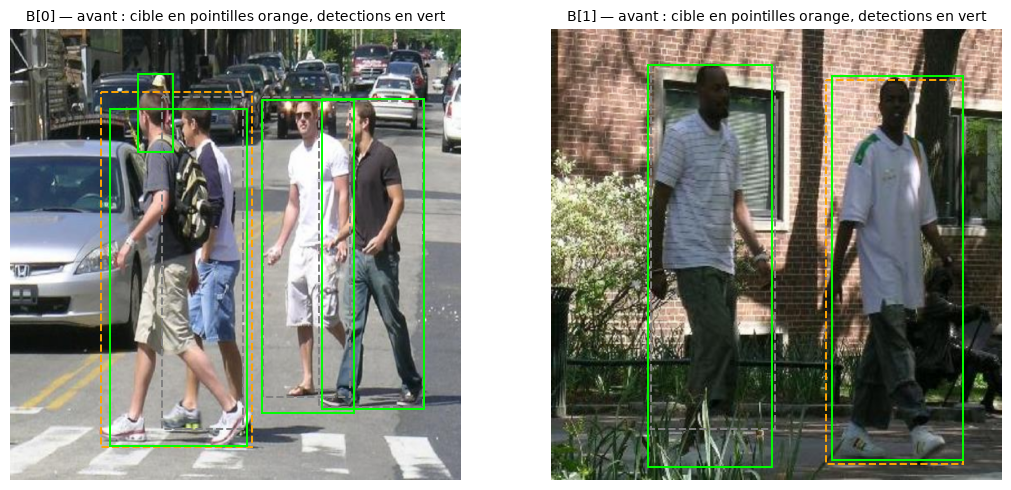

fig, axes = plt.subplots(1, 2, figsize=(11, 5))
for ax, i in zip(axes, (0, 1)):
    show_dets(ax, EV[i], detect_persons(m5, EV[i]), ALL_EV[i], TGT_EV[i],
              "B[%d] — avant : cible en pointilles orange, detections en vert" % i)
plt.tight_layout()
plt.show()

6. La méthode : le patch paramétrable (Thys et al. 2019)

Trois ingrédients, tous différents de ce que la lignée a fait jusqu’ici :

  1. Le patch est le seul objet optimisé : un tenseur 3 x 96 x 96 de logits passé par une sigmoïde (pixels dans [0, 1]). L’image et le détecteur sont gelés — on ne modifie ni l’un ni l’autre, seulement ce qui est « imprimé » sur le torse du piéton.
  2. EOT — Expectation Over Transformations : à chaque itération le patch subit une transformation aléatoire (échelle, rotation, luminosité, bruit, jitter de position sur le torse), pour qu’il apprenne une forme qui résiste aux variations du monde réel — c’est ce qui rend le patch imprimable dans le papier de Thys et al.
  3. La perte vise les ancres du piéton cible : le Detect head émet, pour chaque ancre a, un score de classe personne s_a ; la perte est la somme des scores des ancres dont le centre tombe dans la boîte du porteur. Minimiser cette somme éteint les ancres qui « portent » la détection du piéton.

Le point 3 n’est pas un détail — c’est une leçon de diagnostic mesurée pendant la construction de ce carnet : une perte « max global » (viser l’ancre la plus confiante de l’image) ne descend pas, parce que l’ancre maximale est souvent hors du piéton (un arbre-plan dans le fond, score personne 0.83). La bonne cible est l’ensemble des ancres de la personne ; c’est aussi ce que fait l’implémentation de référence de Thys et al.

Le collage du patch sur l’image est différentiable : une seule passe grid_sample avec grille affine inverse — le gradient du score de détection remonte jusqu’aux pixels du patch.

K = 96   # cote du patch en pixels (l'artefact "t-shirt")

def paste(img, patch, center, size_px, angle_deg, brightness=1.0, noise=0.0):
    """Colle le patch sur img (3,H,W), differentiable -- grid_sample a grille affine inverse.

    Le patch est tourne de angle_deg, redimensionne a size_px, centre en `center` ;
    le contour est adouci par l'alpha bilineaire (bords 'imprimes', pas tranches).
    """
    H, W = img.shape[-2], img.shape[-1]
    Kp = patch.shape[-1]
    s = size_px / Kp
    a = math.radians(angle_deg)
    c, sn = s * math.cos(a), s * math.sin(a)
    pc = (Kp - 1) / 2.0
    cx, cy = center
    A = torch.tensor([[c, -sn, cx - (c - sn) * pc], [sn, c, cy - (c + sn) * pc]], device=img.device)
    ys, xs = torch.meshgrid(torch.arange(H, dtype=torch.float32, device=img.device),
                            torch.arange(W, dtype=torch.float32, device=img.device), indexing="ij")
    pts = torch.stack([xs, ys, torch.ones_like(xs)], dim=-1)
    inv = torch.linalg.inv(torch.cat([A, torch.tensor([[0.0, 0.0, 1.0]], device=img.device)]))
    pp = pts @ inv.T
    grid = (2 * pp[..., :2] / (Kp - 1) - 1)[None]
    warped = F.grid_sample(patch[None], grid, mode="bilinear", padding_mode="zeros", align_corners=True)[0]
    alpha = F.grid_sample(torch.ones_like(patch)[None], grid, mode="bilinear",
                          padding_mode="zeros", align_corners=True)[0].clamp(0, 1)
    warped = warped * brightness + (noise * torch.randn_like(warped) if noise else 0.0)
    return (1 - alpha) * img + alpha * warped

def attack_loss(net, x, box):
    """Somme des scores 'personne' des ancres dont le centre est dans la boite cible (B,4)."""
    t = raw_out(net, x)
    s, xy = t[:, 4, :], t[:, :2, :]
    ins = ((xy[:, 0] > box[:, 0, None]) & (xy[:, 0] < box[:, 2, None])
           & (xy[:, 1] > box[:, 1, None]) & (xy[:, 1] < box[:, 3, None]))
    return (s * ins).sum(dim=1).mean()

def ctr(b):
    return (float((b[0] + b[2]) / 2), float((b[1] + b[3]) / 2), float(b[2] - b[0]))

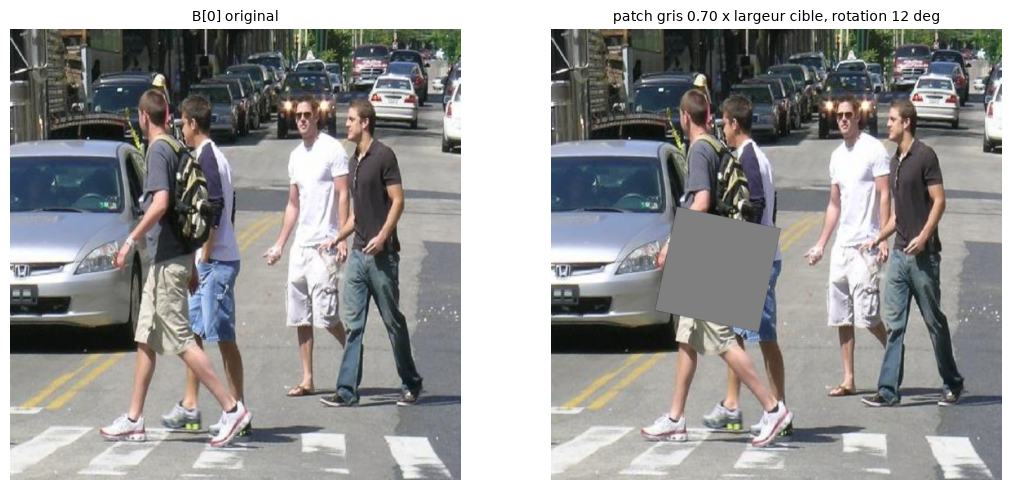

# Sanity visuelle : un patch gris uniforme colle sur le torse de la cible de B[0]
gray = torch.full((3, K, K), 0.5, device=DEV)
cx, cy, bw = ctr(EVB[0])
with torch.no_grad():
    demo = paste(EV[0], gray, (cx, cy), 0.70 * bw, 12.0)
fig, axes = plt.subplots(1, 2, figsize=(11, 5))
axes[0].imshow(to_pil(EV[0])); axes[0].set_title("B[0] original", fontsize=10); axes[0].axis("off")
axes[1].imshow(to_pil(demo)); axes[1].set_title("patch gris 0.70 x largeur cible, rotation 12 deg", fontsize=10); axes[1].axis("off")
plt.tight_layout()
plt.show()

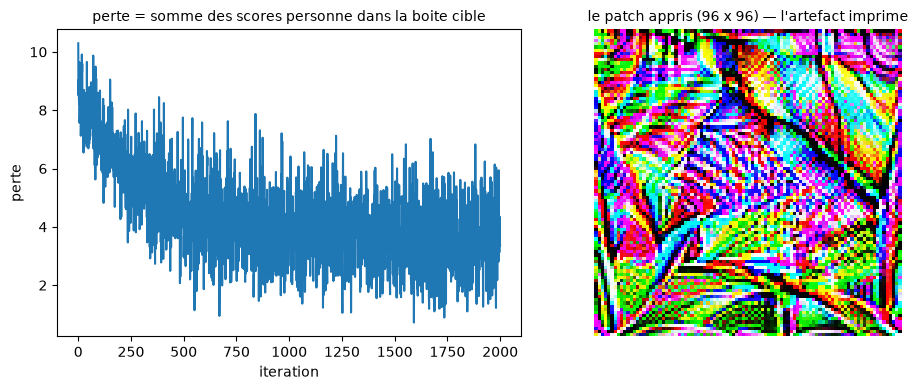

7. La boucle adversariale

Le budget est calibré pour un carnet de cours : 2000 itérations, batch de 8, patch collé à 0.50–0.90 fois la largeur de la boîte cible (l’ordre de grandeur d’un torse), rotation ±15°, luminosité ±15 %, bruit gaussien léger. Sur GPU cela prend de l’ordre de trois minutes ; sur CPU comptez une quinzaine — le gradient passe à l’identique.

Ce qui est optimisé : 27 648 pixels (le patch). Rien d’autre ne bouge.

logits = torch.zeros(3, K, K, device=DEV, requires_grad=True)   # le patch part d'un gris neutre
opt = torch.optim.Adam([logits], lr=0.15)
ITERS, BATCH = 2000, 8
g = torch.Generator().manual_seed(SEED)
hist = []
t0 = time.time()
for it in range(ITERS):
    idx = torch.randint(0, TR.shape[0], (BATCH,), generator=g).tolist()
    P = torch.sigmoid(logits)
    xs = []
    for i in idx:
        cx, cy, bw = ctr(TRB[i])
        cx += (2 * torch.rand(1).item() - 1) * 0.10 * bw   # jitter sur le torse
        cy += (2 * torch.rand(1).item() - 1) * 0.08 * bw
        sz = (0.50 + 0.40 * torch.rand(1).item()) * bw      # EOT : echelle
        ang = (2 * torch.rand(1).item() - 1) * 15.0          # EOT : rotation
        br = 0.85 + 0.30 * torch.rand(1).item()              # EOT : luminosite
        xs.append(paste(TR[i], P, (cx, cy), sz, ang, br, 0.02))
    x = torch.stack(xs)
    loss = attack_loss(net5, x, torch.stack([TRB[i] for i in idx]))
    opt.zero_grad(); loss.backward(); opt.step()
    hist.append(float(loss.detach()))
    if it % 250 == 0 or it == ITERS - 1:
        print("iter %4d | somme des scores personne dans la boite cible : %7.2f" % (it, hist[-1]))
print("boucle adverse : %.0f s" % (time.time() - t0))
iter    0 | somme des scores personne dans la boite cible :   10.29
iter  250 | somme des scores personne dans la boite cible :    6.40
iter  500 | somme des scores personne dans la boite cible :    3.04
iter  750 | somme des scores personne dans la boite cible :    4.80
iter 1000 | somme des scores personne dans la boite cible :    4.10
iter 1250 | somme des scores personne dans la boite cible :    2.86
iter 1500 | somme des scores personne dans la boite cible :    1.97
iter 1750 | somme des scores personne dans la boite cible :    3.60
iter 1999 | somme des scores personne dans la boite cible :    3.36
boucle adverse : 182 s
PATCH = torch.sigmoid(logits).detach()   # l'artefact final : le "motif de t-shirt"
fig, axes = plt.subplots(1, 2, figsize=(10, 4))
axes[0].plot(hist)
axes[0].set_title("perte = somme des scores personne dans la boite cible", fontsize=10)
axes[0].set_xlabel("iteration"); axes[0].set_ylabel("perte")
axes[1].imshow(to_pil(PATCH))
axes[1].set_title("le patch appris (%d x %d) — l'artefact imprime" % (K, K), fontsize=10)
axes[1].axis("off")
plt.tight_layout()
plt.show()

8. Mesure : le porteur disparaît, les témoins restent

Le patch est porté à l’évaluation dans une pose fixe et modérée (0.70 x largeur de la boîte, sans rotation — « le t-shirt est proprement porté »), sur les images de B, que l’optimisation n’a jamais vues. Deux mesures : le recall de la cible, et celui des témoins. La démonstration de Weckert tient si la première chute sans que la seconde ne bouge.

def patched_eval(frac=0.70):
    out = []
    with torch.no_grad():
        for i in range(EV.shape[0]):
            cx, cy, bw = ctr(EVB[i])
            out.append(paste(EV[i], PATCH, (cx, cy), frac * bw, 0.0))
    return out

EVp = patched_eval()
REC_PATCH, OTH_PATCH = eval_recall(m5, EVp, ALL_EV, TGT_EV)

def inbox_conf(net, T, B):
    v = []
    with torch.no_grad():
        for i in range(T.shape[0]):
            t = raw_out(net, T[i:i + 1])
            s, xy = t[0, 4], t[0, :2]
            ins = (xy[0] > B[i, 0]) & (xy[0] < B[i, 2]) & (xy[1] > B[i, 1]) & (xy[1] < B[i, 3])
            v.append(float(s[ins].max()) if int(ins.sum()) else 0.0)
    return float(np.mean(v))

print("sur B (jamais vue pendant l'optimisation) :")
print("  recall CIBLE  : %.3f -> %.3f  (chute %.3f)" % (REC_BASE, REC_PATCH, REC_BASE - REC_PATCH))
print("  recall TEMOINS: %.3f -> %.3f" % (OTH_BASE, OTH_PATCH))
print("  confiance max moyenne DANS la boite cible : %.3f -> %.3f"
      % (inbox_conf(net5, EV, EVB), inbox_conf(net5, torch.stack(EVp), EVB)))
sur B (jamais vue pendant l'optimisation) :
  recall CIBLE  : 1.000 -> 0.559  (chute 0.441)
  recall TEMOINS: 0.952 -> 0.917
  confiance max moyenne DANS la boite cible : 0.783 -> 0.343

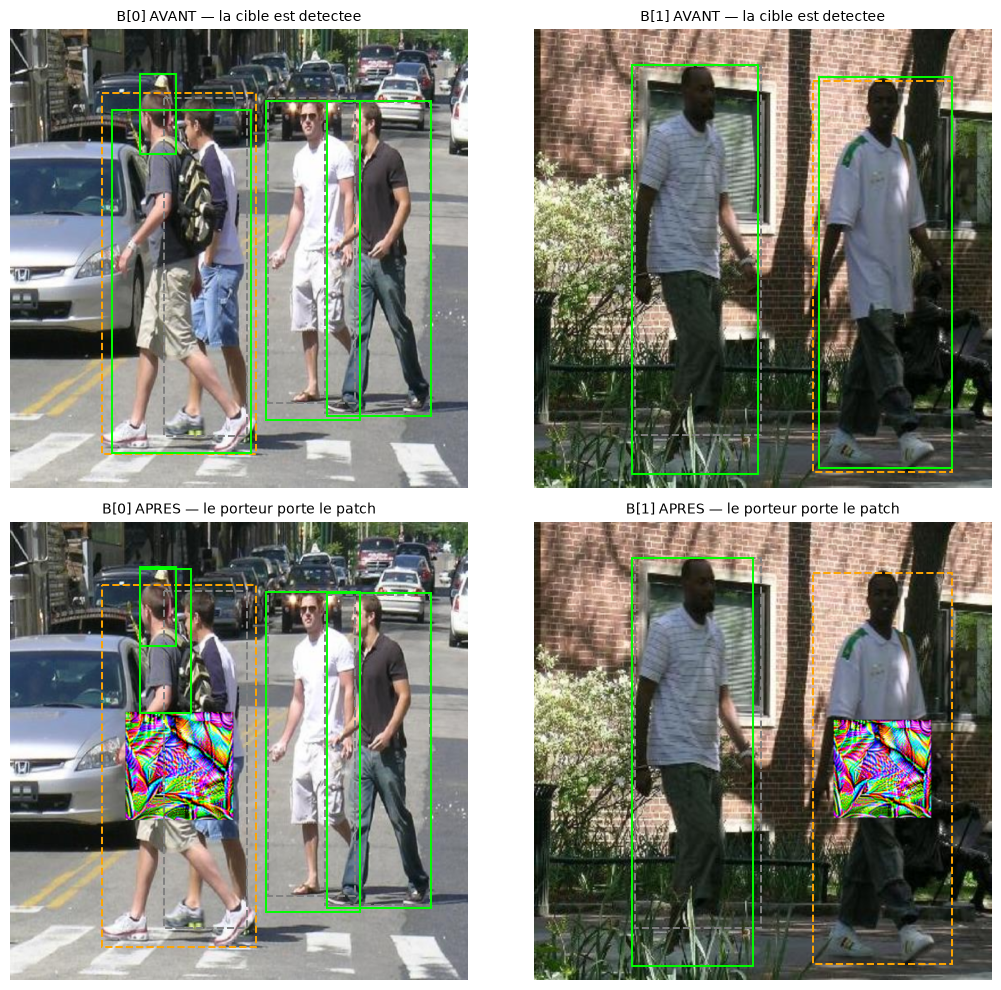

fig, axes = plt.subplots(2, 2, figsize=(11, 10))
for col, i in enumerate((0, 1)):
    show_dets(axes[0, col], EV[i], detect_persons(m5, EV[i]), ALL_EV[i], TGT_EV[i],
              "B[%d] AVANT — la cible est detectee" % i)
    show_dets(axes[1, col], EVp[i], detect_persons(m5, EVp[i]), ALL_EV[i], TGT_EV[i],
              "B[%d] APRES — le porteur porte le patch" % i)
plt.tight_layout()
plt.show()

9. Transfert : un patch appris sur A trompe-t-il au-delà de son détecteur ?

Deux questions de généralisation, toutes deux mesurées et rapportées telles quelles :

  • transfert d’images : le patch est déjà évalué sur B (lot disjoint) à la section 8 ;
  • transfert de modèle : le même patch, appris contre yolov5nu, est-il efficace contre yolo11n — un détecteur plus récent, de la même famille mais jamais attaqué ?

La littérature documente un transfert partiel entre architectures : c’est un résultat en soi, et il borne l’attaque — un patch n’est pas une clé universelle.

m11 = YOLO(str(fetch_weights("yolo11n.pt")))
rec11_clean, _ = eval_recall(m11, EV, ALL_EV, TGT_EV)
rec11_patch, _ = eval_recall(m11, torch.stack(EVp), ALL_EV, TGT_EV)
print("TRANSFERT DE MODELE sur B :")
print("  yolo11n, sans patch : recall cible %.3f" % rec11_clean)
print("  yolo11n, avec le patch appris contre yolov5nu : %.3f  (chute %.3f)"
      % (rec11_patch, rec11_clean - rec11_patch))
print("  (a comparer : chute chez yolov5nu, la cible de l'attaque : %.3f)" % (REC_BASE - REC_PATCH))
TRANSFERT DE MODELE sur B :
  yolo11n, sans patch : recall cible 0.983
  yolo11n, avec le patch appris contre yolov5nu : 0.949  (chute 0.034)
  (a comparer : chute chez yolov5nu, la cible de l'attaque : 0.441)

10. Le contrepoint défensif : ce que le seuil peut et ne peut pas

Première défense intuitive : monter le seuil de confiance pour rejeter les détections résiduelles du porteur. Le balayage donne une lecture en deux temps, et il faut la lire entière :

  • sur ce terrain, le rappel propre reste parfait à tous les seuils testés — piétons grands et contrastés de Penn-Fudan, détectés à confiance élevée. Monter le seuil à 0,50 rejette donc la plupart des détections résiduelles du porteur (0,800 → 0,250) sans coût visible ici ;
  • mais ce « sans coût » est un artefact du terrain facile : la confiance maximale moyenne dans la boîte du porteur après patch est 0,343 — un seuil qui rejette le porteur rejette du même geste toute détection légitime de confiance comparable. Les scènes difficiles du 4.2i (petits objets, occlusions) produisent précisément des détections légitimes dans cette plage de confiance : le seuil ne supprime pas le problème, il le déplace vers les faibles confiances.

La défense étudiée dans la littérature est l’entraînement adversarial (ré-entraîner le détecteur avec des patchs dans ses données) ; les patchs restent efficaces malgré tout — c’est une question ouverte, et la raison pour laquelle ce sujet est un champ de recherche actif plutôt qu’un problème résolu (exercice 3).

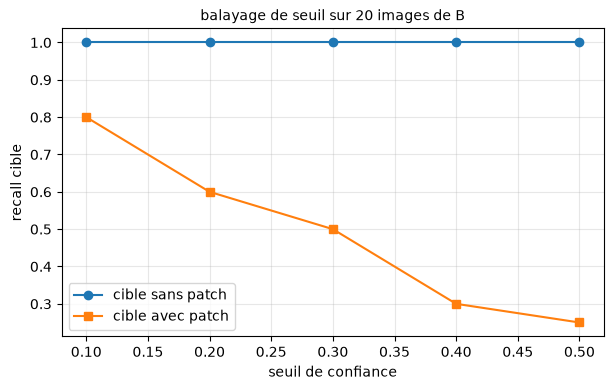

SWEEP_N = 20   # sous-echantillon de B pour garder le balayage rapide
thresholds = [0.10, 0.20, 0.30, 0.40, 0.50]
sw_clean, sw_patch = [], []
for thr in thresholds:
    rc, _ = eval_recall(m5, EV[:SWEEP_N], ALL_EV[:SWEEP_N], TGT_EV[:SWEEP_N], conf=thr)
    rp, _ = eval_recall(m5, EVp[:SWEEP_N], ALL_EV[:SWEEP_N], TGT_EV[:SWEEP_N], conf=thr)
    sw_clean.append(rc); sw_patch.append(rp)
    print("seuil %.2f : cible propre %.3f | cible patchee %.3f" % (thr, rc, rp))

plt.figure(figsize=(7, 4))
plt.plot(thresholds, sw_clean, "o-", label="cible sans patch")
plt.plot(thresholds, sw_patch, "s-", label="cible avec patch")
plt.xlabel("seuil de confiance"); plt.ylabel("recall cible")
plt.title("balayage de seuil sur %d images de B" % SWEEP_N, fontsize=10)
plt.legend(); plt.grid(alpha=0.3)
plt.show()
seuil 0.10 : cible propre 1.000 | cible patchee 0.800
seuil 0.20 : cible propre 1.000 | cible patchee 0.600
seuil 0.30 : cible propre 1.000 | cible patchee 0.500
seuil 0.40 : cible propre 1.000 | cible patchee 0.300
seuil 0.50 : cible propre 1.000 | cible patchee 0.250

11. Stance : la privacy physique, sans permission

La lignée SmartContracts/04-Privacy-Cryptography pose déjà la stance du cours : SC-15 (preuves à divulgation nulle), SC-16 (chiffrement homomorphique), SC-17 (vote électronique vérifiable de bout en bout) — la privacy computationnelle, contre l’observateur qui a accès aux données. Le t-shirt de Weckert est le même geste dans l’espace physique : défendre l’individu contre l’observateur algorithmique, sans demander la permission au système qui observe. CV Dazzle le faisait au maquillage ; l’adversarial loop le fait au gradient.

Le cadre de ce carnet est académique et défensif : on enseigne la compréhension des limites d’un détecteur — le meilleur moyen de le durcir. Les données restent académiques (Penn-Fudan), aucune cible réelle n’est visée, et le contrepoint défensif (section 10) fait partie du livrable, pas de la marge.

12. Limites nommées

  • Digital, pas physique : le transfert physique (impression, tissu, lumière de rue, perspective) est documenté dans Thys et al. — il n’est pas reproduit ici, et aucune simulation ne s’en réclame. L’écart est nommé : validé en digital, montré en photo dans les sources.
  • EOT partiel : échelle, rotation, luminosité, bruit — mais ni perspective, ni plis de tissu, ni gamma d’impression.
  • Détection, pas pistage : disparaître d’un détecteur d’images ne fait pas disparaître d’un système de pistage multi-caméras (ré-identification, trajectoires).
  • Terrain borné : 159 images Penn-Fudan, piétons debout, vues latérales ; la chute de recall mesurée ici est une borne pour ce terrain, pas une constante du modèle.
  • Transfert de modèle faible : mesuré en section 9 — le patch optimisé contre un détecteur ne trompe pas son voisin gratuitement.

13. Exercice 1 — La taille du patch

Le patch est porté à 0.70 x largeur de boîte à l’évaluation. Balayer frac dans [0.3, 0.5, 0.7, 0.9] et tracer le recall cible en fonction de la taille.

  • Etape 1 : pour chaque valeur, reconstruire les images patchées (patched_eval(frac=...)),
  • Etape 2 : mesurer le recall cible (eval_recall),
  • Etape 3 : tracer la courbe et situer le point de rupture.

Indice : attention au coût — quatre évaluations complètes sur B, comptez une trentaine de secondes chacune sur GPU.

# Exercice 1 a completer : balayage de la taille du patch a l'evaluation
# Etape 1 : fracs = [0.3, 0.5, 0.7, 0.9] ; images = patched_eval(frac=f) pour chaque f
# Etape 2 : rec_f, _ = eval_recall(m5, images, ALL_EV, TGT_EV)
# Etape 3 : plt.plot(fracs, recs) et lecture du point de rupture
result_ex1 = None  # TODO etudiant : {frac: recall cible}
print("Exercice 1 a completer : balayage de taille du patch (patched_eval + eval_recall)")
Exercice 1 a completer : balayage de taille du patch (patched_eval + eval_recall)

14. Exercice 2 — Le domaine des transformations (EOT)

Retirer une transformation du domaine d’entraînement (la rotation, ou la luminosité) en recopiant la cellule de la boucle, puis mesurer le patch obtenu sous une rotation de ±25° à l’évaluation. L’hypothèse à tester : un patch entraîné sans rotation est fragile à la rotation ; un patch entraîné avec ne l’est pas.

Indice : garder les autres constantes égales par ailleurs, et comparer les deux patches sur le même sous-ensemble de B pour que la mesure soit appariée.

# Exercice 2 a completer : EOT reduit vs EOT complet, robustesse en rotation
# Etape 1 : copier la boucle de la section 7 en figeant ang = 0.0 (EOT sans rotation)
# Etape 2 : evaluer les deux patches avec paste(..., angle_deg=25.0) puis paste(..., -25.0)
# Etape 3 : comparer les chutes de recall cible -- appariees sur B
result_ex2 = None  # TODO etudiant : {(patch, angle): recall cible}
print("Exercice 2 a completer : boucle EOT reduite + evaluation en rotation")
Exercice 2 a completer : boucle EOT reduite + evaluation en rotation

15. Exercice 3 — La défense : entraînement adversarial

La défense de la littérature : ré-entraîner le détecteur avec des porteurs de patch dans ses données. Version carnet : fine-tuner yolov5nu quelques époques sur A augmenté de copies patchées (étiquettes inchangées — le porteur reste une personne), puis mesurer si le patch a perdu de son efficacité sur B.

Indice : le format dataset YOLO attend images + fichiers .txt de boîtes normalisées — le 4.2g construit un tel dataset temporaire ; budget réduit (quelques dizaines d’itérations) suffisent pour voir la tendance, pas pour conclure.

# Exercice 3 a completer : fine-tuning adversarial minimal du detecteur
# Etape 1 : construire un dataset YOLO temporaire : A propre + A patchee (boites inchangees)
# Etape 2 : m5.train(data=..., epochs=2, imgsz=IMGSZ) -- budget reduit
# Etape 3 : re-mesurer eval_recall(m5, EVp, ...) et comparer a REC_PATCH
result_ex3 = None  # TODO etudiant : recall cible apres fine-tuning adversarial
print("Exercice 3 a completer : fine-tuning adversarial (dataset YOLO + m5.train budget reduit)")
Exercice 3 a completer : fine-tuning adversarial (dataset YOLO + m5.train budget reduit)

Conclusion

Le renversement est complet : la lignée 4.2 avait appris à faire détecter ; ce carnet a appris à faire disparaître — en optimisant 27 648 pixels contre un réseau figé, avec le gradient qui traverse le détecteur pour revenir au motif imprimé.

Ce que la mesure a établi, sur un terrain réel et borné (Penn-Fudan, lot B jamais vu) :

  • le porteur du patch échappe au détecteur sur 44 % des images (recall cible 1,000 → 0,559), pendant que les témoins non-porteurs restent détectés (0,952 → 0,917) — la démonstration de Weckert, reproduite en digital ;
  • la confiance dans la boîte du porteur chute bien plus que le recall (0,783 → 0,343 de maximum moyen) : le détecteur hésite avant d’échouer ;
  • le transfert de modèle est faible (chute de 0,034 chez un détecteur jamais attaqué) : un patch appris contre un détecteur n’en trompe pas un autre gratuitement — l’attaque est spécifique, et c’est sa limite ;
  • le seuil de confiance n’est pas une défense : il rejette le porteur dans la même plage de confiance que les détections légitimes des scènes difficiles — un problème déplacé, pas résolu.

La suite est aux exercices — et à la recherche : l’entraînement adversarial (exercice 3) est la seule défense étudiée, et elle ne clôt pas la question.

Références

  • Brown, T. B., et al. (2017). Adversarial Patch. arXiv:1712.09665.
  • Thys, S., Van Ranst, W., Goedemé, T. (2019). Fooling automated surveillance cameras: adversarial patches to person-detection. CVPR Workshops. arXiv:1904.08653.
  • Weckert, S. (2026). Digital Camouflage — oeuvre citee, images non reutilisees ici. Couverture presse : Dezeen, aout 2026.
  • Harvey, A. (2010-). CV Dazzle — camouflage contre la detection de visages.
  • Graf, T., et al. Penn-Fudan Pedestrian Dataset — Universite de Pennsylvanie / Fudan.
  • Carnets de la lignee : 4.2c, 4.2g, 4.2h, 4.2i, 4.2j ; la stance computationnelle : SmartContracts/04-Privacy-Cryptography (SC-15/16/17).
Retour au sommet
