4.2g — Détection SOTA : YOLO sous ultralytics, la quatrième famille

← Série 04-Vision | 4.2c — Détection from scratch | 4.2f — Détection SOTA torchvision

Le 4.2f a fine-tuné trois familles torchvision sur notre terrain. Ce notebook ajoute la quatrième — celle que l’industrie déploie : YOLO via le paquet ultralytics. Ce n’est pas juste un modèle, c’est un pipeline complet (données, entraînement, validation, export) derrière une API à trois lignes — et ce notebook mesure ce que ce wrapper achète et ce qu’il masque :

• YOLO11n et YOLO11s (nano et small) fine-tunés sur le terrain exact du 4.2c, budget identique au 4.2f (1 000 images × 6 époques) ;
• l’évaluation à notre protocole maison (ap_voc du 4.2c repris verbatim, matching glouton IoU ≥ 0,5, seuils 0,5/0,45) — jamais le mAP auto-rapporté comme seule mesure ;
• le tableau final de l’epic : bloc A (AnchorNet from scratch) contre bloc B (trois familles torchvision + deux YOLO) — mAP, latence, paramètres, FLOPs, lignes de code ;
• deux exercices qui percent le wrapper : le seuil de confiance et le carré de l’imgsz.

C’est le dernier maillon : à la fin de ce notebook, la série a mesuré le même problème de détection à tous les étages — from scratch (4.2c), lib bas niveau (4.2f), framework intégré (ici).

1. Position : un modèle, mais surtout un pipeline

YOLO (You Only Look Once) — one-stage depuis l’origine — en est à ses versions v8/v11 : backbone + cou PAN-FPN, tête découplée classification/régression anchor-free (depuis v8), détection en un seul passage. ultralytics enveloppe tout : format de données sur disque, augmentation, boucle d’entraînement, NMS, validation, export ONNX/TensorRT.

Ce que ça change par rapport au 4.2f :

• on ne code plus la boucle : model.train(data=..., epochs=...) — le paquet gère optimizer, scheduler, AMP ;
• le format de données est imposé : images sur disque + fichiers labels normalisés + data.yaml — la conversion depuis nos tenseurs en mémoire fait partie de l’exercice ;
• la métrique auto-rapportée n’est pas la nôtre : model.val() a son propre protocole — nous évaluons à notre ap_voc pour que les nombres se lisent contre 4.2c et 4.2f, et l’exercice 3 confronte les deux bâtons de mesure.

Note méthodologique : ce notebook documente le protocole historique VOC07/VOC10 (mAP@IoU=0.5, VOC07 = 11-point courbe PR, VOC10 = all-point). Depuis le 4.2i (cf. PR #16663 et #16715), le protocole principal de la série 04-Vision est mAP@0.5:0.95 (COCO intégré, 101-points × 10 IoU seuils {0.5, 0.55, …, 0.95}). Cette section conserve ap_voc pour la cohérence historique avec 4.2c et 4.2f.

import json
import time

import matplotlib.pyplot as plt
import numpy as np
import torch
import cv2
from ultralytics import YOLO

SEED = 0
torch.manual_seed(SEED)
np.random.seed(SEED)
DEVICE = 0 if torch.cuda.is_available() else "cpu"
import ultralytics
print("device:", "cuda" if DEVICE == 0 else "cpu",
      "| torch", torch.__version__, "| ultralytics", ultralytics.__version__)

IMG = 96          # cote de l'image : identique au 4.2c (multiple de 32, impose par imgsz)

device: cuda | torch 2.6.0+cu124 | ultralytics 8.4.153

2. Le terrain : toujours celui du 4.2c

Générateur verbatim, mêmes graines — mêmes 2 000 images de train, mêmes 400 images / 817 objets GT de validation que le 4.2c et le 4.2f. La comparaison finale de ce notebook est la conclusion de trois notebooks mesurés sur les mêmes images.

def iou_np(a, b):
    """IoU de deux boites (x0, y0, w, h) en NumPy pur (scalaire)."""
    ix = max(0.0, min(a[0] + a[2], b[0] + b[2]) - max(a[0], b[0]))
    iy = max(0.0, min(a[1] + a[3], b[1] + b[3]) - max(a[1], b[1]))
    inter = ix * iy
    union = a[2] * a[3] + b[2] * b[3] - inter
    return inter / union if union > 0 else 0.0


def make_image(rng):
    img = rng.normal(0, 0.08, (IMG, IMG)).astype(np.float32)
    yy, xx = np.mgrid[0:IMG, 0:IMG]
    for _ in range(rng.integers(2, 5)):          # fond : blobs lents
        cy, cx = rng.integers(0, IMG, 2)
        s = rng.uniform(18, 50)
        img += 0.10 * rng.uniform(0.6, 1.3) * np.exp(-(((yy - cy) ** 2 + (xx - cx) ** 2) / (2 * s * s)))
    boxes = []
    for _ in range(rng.integers(1, 4)):          # 1 a 3 objets
        kind = rng.choice(["rect", "ellipse"])
        for _try in range(30):                   # placement sans recouvrement fort
            w = int(rng.uniform(14, 44))
            h = int(max(10, min(48, w * rng.uniform(0.35, 2.9))))
            x0 = int(rng.integers(2, IMG - w - 2))
            y0 = int(rng.integers(2, IMG - h - 2))
            cand = (x0, y0, w, h)
            if all(iou_np(cand, b) < 0.25 for b in boxes):
                boxes.append(cand)
                break
    for (x0, y0, w, h) in boxes:
        amp = rng.uniform(0.7, 1.2)
        if kind == "rect":
            img[y0:y0 + h, x0:x0 + w] += amp
        else:
            sub = img[y0:y0 + h, x0:x0 + w]
            ey, ex = np.mgrid[0:h, 0:w]
            mask = (((ex - w / 2) / (w / 2)) ** 2 + ((ey - h / 2) / (h / 2)) ** 2) <= 1.0
            img[y0:y0 + h, x0:x0 + w] = np.where(mask, sub + amp, sub)
    return np.clip(img, -1.5, 2.5), boxes


def make_split(n, seed):
    rng = np.random.default_rng(seed)
    xs, bs = [], []
    for _ in range(n):
        img, boxes = make_image(rng)
        xs.append(img)
        bs.append(torch.tensor(boxes, dtype=torch.float32))
    return torch.tensor(np.stack(xs)).unsqueeze(1), bs


Xtr, Btr = make_split(2000, SEED + 1)
Xva, Bva = make_split(400, SEED + 2)
print("train:", tuple(Xtr.shape), "| val:", tuple(Xva.shape),
      "| objets GT val:", sum(len(b) for b in Bva))

train: (2000, 1, 96, 96) | val: (400, 1, 96, 96) | objets GT val: 817

def draw_boxes(ax, boxes, color, label):
    for (x0, y0, w, h) in boxes:
        ax.add_patch(plt.Rectangle((x0 - 0.5, y0 - 0.5), w, h, fill=False,
                                   edgecolor=color, linewidth=1.4))
    ax.text(0.02, 0.98, label, transform=ax.transAxes, va="top",
            fontsize=8, color=color)

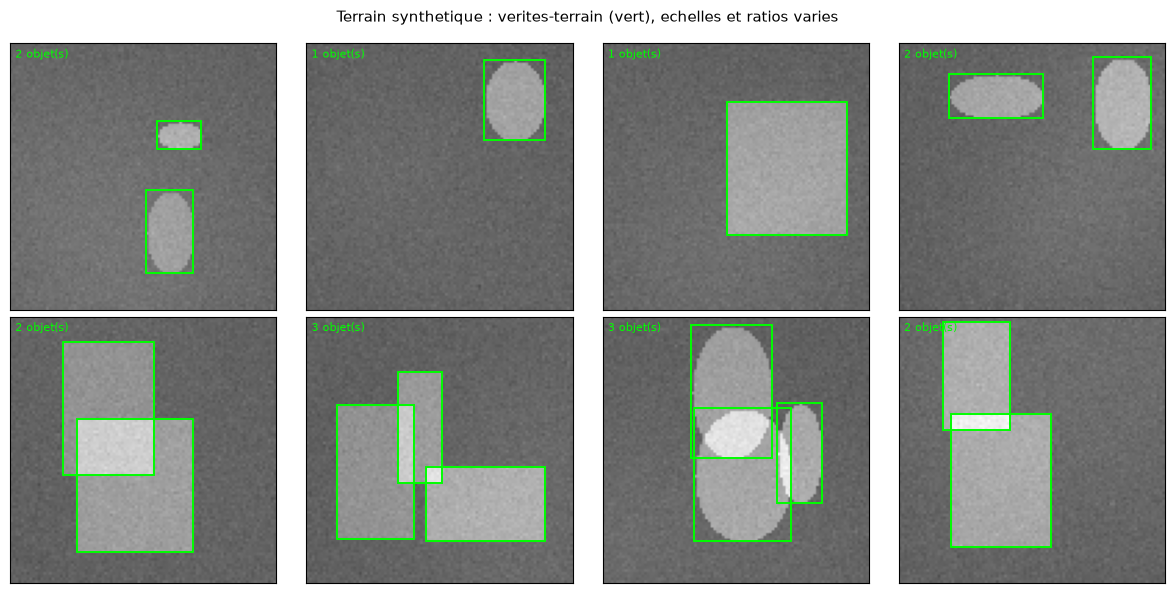

fig, axes = plt.subplots(2, 4, figsize=(12, 6))
for ax in axes.flat:
    ax.set_xticks([]); ax.set_yticks([])
for i, ax in enumerate(axes.flat):
    img, boxes = Xva[i + 40][0].numpy(), [tuple(b) for b in Bva[i + 40].tolist()]
    ax.imshow(img, cmap="gray", vmin=-1.5, vmax=2.5)
    draw_boxes(ax, boxes, "lime", f"{len(boxes)} objet(s)")
fig.suptitle("Terrain synthetique : verites-terrain (vert), echelles et ratios varies", fontsize=11)
plt.tight_layout()
plt.show()

3. Le format YOLO : ce que le pipeline impose

ultralytics ne consomme pas des tenseurs en mémoire mais une arborescence : images/{train,val}/*.png + labels/{train,val}/*.txt (une ligne par objet : classe cx cy w h, coordonnées normalisées par la taille d’image) + un data.yaml. Nos images \([-1{,}5, 2{,}5]\) passent en uint8 \([0, 255]\) par min/max par image — la même normalisation que le RGB du 4.2f, en un canal.

Le dataset vit dans un répertoire temporaire (rien ne pollue le dépôt) ; seuls les décomptes sont imprimés, jamais le chemin machine.

import tempfile
from pathlib import Path

DS = Path(tempfile.mkdtemp(prefix="terrain_yolo_"))


def write_yolo_split(X, B, split):
    (DS / "images" / split).mkdir(parents=True, exist_ok=True)
    (DS / "labels" / split).mkdir(parents=True, exist_ok=True)
    for i, (img, boxes) in enumerate(zip(X, B)):
        u8 = (((img - img.min()) / (img.max() - img.min() + 1e-6)) * 255).astype(np.uint8)
        cv2.imwrite(str(DS / "images" / split / f"{i:05d}.png"), u8)
        lines = [f"0 {(x0 + w / 2) / IMG} {(y0 + h / 2) / IMG} {w / IMG} {h / IMG}"
                 for (x0, y0, w, h) in boxes]
        (DS / "labels" / split / f"{i:05d}.txt").write_text(
            "\n".join(lines), encoding="utf-8")


write_yolo_split([x[0].numpy() for x in Xtr], [b.tolist() for b in Btr], "train")
write_yolo_split([x[0].numpy() for x in Xva], [b.tolist() for b in Bva], "val")
(DS / "data.yaml").write_text(
    f"path: {DS.as_posix()}\ntrain: images/train\nval: images/val\nnc: 1\nnames: ['objet']\n",
    encoding="utf-8")
n_tr = len(list((DS / "images" / "train").glob("*.png")))
n_va = len(list((DS / "images" / "val").glob("*.png")))
print(f"dataset YOLO pret : {n_tr} train / {n_va} val, "
      f"{sum(len(b) for b in Bva)} GT val, 1 classe")

dataset YOLO pret : 2000 train / 400 val, 817 GT val, 1 classe

4. YOLO11 nano et small : fine-tuning au budget du 4.2f

Deux tailles pour voir bouger le prix (paramètres, FLOPs, latence) sans changer la recette : yolo11n.pt (~2,6 M paramètres) et yolo11s.pt (~9,4 M), pré-entraînés COCO, tête remplacée pour nc=1. Budget identique au 4.2f : 1 000 images × 6 époques, imgsz=96 (la taille de notre terrain — multiple de 32, exigé par le réseau). Le pré-entraînement COCO télécharge les poids au premier appel (~5 Mo pour le nano).

N_TRAIN, EPOCHS = 1000, 6
print("budget commun aux notebooks 4.2f et 4.2g :",
      N_TRAIN, "images x", EPOCHS, "epoques (le 4.2c : 2000 x 12)")

from ultralytics.utils import LOGGER
LOGGER.setLevel("WARNING")   # tue les barres de progression et les chemins du scan ; les chiffres utiles sont captures par nos propres prints


def train_yolo(weights, run):
    m = YOLO(weights)
    torch.manual_seed(SEED)
    t0 = time.time()
    m.train(data=str(DS / "data.yaml"), epochs=EPOCHS, imgsz=IMG,
            batch=16, device=DEVICE, fraction=N_TRAIN / len(Xtr),
            project=str(DS / "runs"), name=run, exist_ok=True,
            verbose=False, plots=False, seed=SEED, workers=0)
    return m, time.time() - t0

budget commun aux notebooks 4.2f et 4.2g : 1000 images x 6 epoques (le 4.2c : 2000 x 12)

import contextlib, io

_buf = io.StringIO()
with contextlib.redirect_stdout(_buf), contextlib.redirect_stderr(_buf):
    MODEL_N, T_N = train_yolo("yolo11n.pt", "yolo11n")
layers, params_n, grads, flops_n = MODEL_N.info(imgsz=IMG)

WARNING train: Slow image access detected (ping: 0.20.1 ms, read: 0.80.2 MB/s, size: 6.9 KB). Use local storage instead of remote/mounted storage for better performance. See https://docs.ultralytics.com/guides/model-training-tips

WARNING val: Slow image access detected (ping: 0.10.0 ms, read: 1.00.1 MB/s, size: 7.1 KB). Use local storage instead of remote/mounted storage for better performance. See https://docs.ultralytics.com/guides/model-training-tips

import contextlib, io

_buf = io.StringIO()
with contextlib.redirect_stdout(_buf), contextlib.redirect_stderr(_buf):
    MODEL_S, T_S = train_yolo("yolo11s.pt", "yolo11s")
layers, params_s, grads, flops_s = MODEL_S.info(imgsz=IMG)

4bis. YOLOv5nu et YOLOv8s : la famille historique et son upgrade

Les YOLO ont vécu plusieurs refontes majeures. Le tout-en-un historique yolov5 (Glenn Jocher, 2020, https://github.com/ultralytics/yolov5) reste l’archétype de la série, mais ultralytics a fusionné toutes les recettes dans la plateforme unique v8 depuis 2023 — et yolo11n/yolo11s (2024) sont la génération courante. On mesure ici les deux intermédiaires qui restent les plus cités :

• yolov5nu.pt (~2,6 M) — la release v5 ré-entraînée sous l’API v8.4 unifiée (le u = ultra, voir la PRO TIP de YOLO('yolov5nu.pt')). Mêmes ancêtres que yolo11n côté matériel, mais backbone légèrement différent et anchors conservés (vs anchors-free de YOLOv8+) : la comparaison nano↔︎nano devient intéressante.
• yolov8s.pt (~11,2 M) — la release v8 de référence, sortie avant les v11 : la small, pas la nano. Anchor-free, C2f-blocs, mêmes recettes d’augmentation. C’est sur ce modèle que les nuages de points de la littérature IT (DroneVehicle, VisDrone) ont été calibrés.

On garde le même budget que les YOLO11 (1000 × 6, imgsz=96, batch=16) pour rendre les lignes du tableau §6 comparables. Les poids yolov5nu.pt (~5,3 Mo) et yolov8s.pt (~21,5 Mo) se téléchargent au premier appel depuis le cache ultralytics.

import contextlib, io

_buf = io.StringIO()
with contextlib.redirect_stdout(_buf), contextlib.redirect_stderr(_buf):
    MODEL_V5N, T_V5N = train_yolo("yolov5nu.pt", "yolov5nu")
    _, params_v5n, _, flops_v5n = MODEL_V5N.info(imgsz=IMG)

    MODEL_V8S, T_V8S = train_yolo("yolov8s.pt", "yolov8s")
    _, params_v8s, _, flops_v8s = MODEL_V8S.info(imgsz=IMG)

print(f"yolov5nu : {params_v5n/1e6:.2f} M params, {flops_v5n:.1f} GFLOPs, fine-tune {T_V5N:.0f} s")
print(f"yolov8s  : {params_v8s/1e6:.2f} M params, {flops_v8s:.1f} GFLOPs, fine-tune {T_V8S:.0f} s")

WARNING val: Slow image access detected (ping: 0.10.1 ms, read: 38.112.3 MB/s, size: 7.2 KB). Use local storage instead of remote/mounted storage for better performance. See https://docs.ultralytics.com/guides/model-training-tips

yolov5nu : 2.51 M params, 0.2 GFLOPs, fine-tune 93 s

yolov8s  : 11.14 M params, 0.6 GFLOPs, fine-tune 90 s

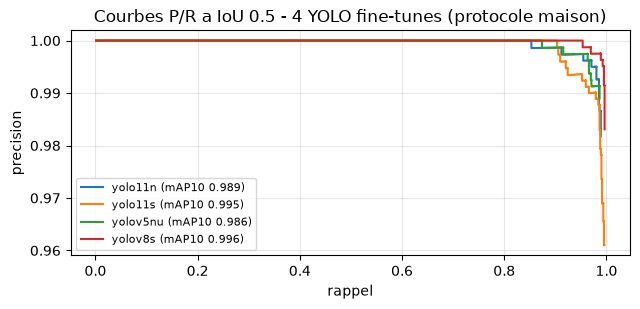

5. Évaluation : notre protocole, pas celui du wrapper

model.predict() rend des boîtes en pixels de l’image d’entrée ; on fixe conf=0.5, iou=0.45 — les seuils du 4.2c — puis le même matching glouton IoU ≥ 0,5 et le même ap_voc repris verbatim. Les nombres de ce notebook se lisent directement contre ceux du 4.2c (AnchorNet 0,853/0,914) et du 4.2f (0,909/0,997 · 0,997/1,000 · 0,909/0,998).

Note : ap_voc (VOC originel, IoU=0.5 unique seuil) reste ici le protocole de cohérence historique avec 4.2c/4.2f. Le protocole principal mAP@0.5:0.95 de la série 04-Vision (101-points × 10 IoU seuils) est documenté dans 4.2i.

def iou_t(boxes1, boxes2):
    """IoU vectorisee : (N,4) x (M,4) en (x0,y0,w,h) -> (N,M)."""
    b1, b2 = boxes1.to(DEVICE), boxes2.to(DEVICE)
    ix0 = torch.maximum(b1[:, None, 0], b2[None, :, 0])
    iy0 = torch.maximum(b1[:, None, 1], b2[None, :, 1])
    ix1 = torch.minimum(b1[:, None, 0] + b1[:, None, 2], b2[None, :, 0] + b2[None, :, 2])
    iy1 = torch.minimum(b1[:, None, 1] + b1[:, None, 3], b2[None, :, 1] + b2[None, :, 3])
    iw = (ix1 - ix0).clamp(min=0)
    ih = (iy1 - iy0).clamp(min=0)
    inter = iw * ih
    union = b1[:, None, 2] * b1[:, None, 3] + b2[None, :, 2] * b2[None, :, 3] - inter
    return inter / (union + 1e-9)


# garde-fous : cas ou la reponse est connue
a = torch.tensor([[10.0, 10.0, 20.0, 20.0]])
assert abs(iou_t(a, a).item() - 1.0) < 1e-6                      # identiques -> 1
assert iou_t(a, torch.tensor([[50.0, 50.0, 20.0, 20.0]])).item() < 1e-6   # disjoints -> 0
b = torch.tensor([[20.0, 10.0, 20.0, 20.0]])                     # recouvrement horizontal 50 %
expected = 10.0 * 20.0 / (2 * 400.0 - 200.0)
assert abs(iou_t(a, b).item() - expected) < 1e-6
assert abs(iou_np((10, 10, 20, 20), (20, 10, 20, 20)) - expected) < 1e-9  # parite NumPy
print("IoU : garde-fous OK (identique=1, disjoint=0, moitie=%.4f)" % expected)


def predict_boxes(model, idx):
    """Boites (N,4) xyxy + scores d'une image de validation, seuils du 4.2c."""
    r = model.predict(str(DS / "images" / "val" / f"{idx:05d}.png"),
                      conf=0.5, iou=0.45, imgsz=IMG, verbose=False,
                      device=DEVICE)[0].boxes
    return (torch.tensor(r.xyxy.tolist(), dtype=torch.float32),
            torch.tensor(r.conf.tolist(), dtype=torch.float32))


def collect_pr_yolo(model, B, iou_thr=0.5):
    """Flags TP/FP des detections YOLO, meme matching glouton que 4.2c."""
    tp_s, fp_s, ngt = [], [], 0
    for i in range(len(B)):
        dets, dscores = predict_boxes(model, i)
        gts = xyxy_yolo(B[i])
        matched = torch.zeros(len(gts), dtype=torch.bool)
        for d in dscores.argsort(descending=True).tolist():
            if len(gts):
                ious = iou_t(dets[d:d + 1], gts)[0]
                ious[matched] = -1
                g = int(ious.argmax())
                if ious[g] >= iou_thr:
                    matched[g] = True
                    tp_s.append(float(dscores[d]))
                    continue
            fp_s.append(float(dscores[d]))
        ngt += len(B[i])
    return tp_s, fp_s, ngt


def xyxy_yolo(b_xywh):
    """(x0, y0, w, h) numpy -> (x1, y1, x2, y2) torch : corners."""
    t = torch.tensor(b_xywh, dtype=torch.float32)
    return torch.stack([t[:, 0], t[:, 1], t[:, 0] + t[:, 2], t[:, 1] + t[:, 3]], dim=1)


def ap_voc(tp_s, fp_s, ngt):
    flags = np.array([1] * len(tp_s) + [0] * len(fp_s), dtype=np.float64)
    scores = np.array(tp_s + fp_s, dtype=np.float64)
    order = np.argsort(-scores)
    flags, scores = flags[order], scores[order]
    ctp, cfp = np.cumsum(flags), np.cumsum(1 - flags)
    rec = ctp / max(ngt, 1)
    prec = ctp / np.maximum(ctp + cfp, 1e-9)
    mrec = np.concatenate([[0], rec, [1]])
    mpre = np.concatenate([[0], prec, [0]])
    for i in range(len(mpre) - 2, -1, -1):          # monotonie descendante (VOC10)
        mpre[i] = max(mpre[i], mpre[i + 1])
    ap10 = float(np.sum((mrec[1:] - mrec[:-1]) * mpre[1:]))
    ap07 = 0.0
    for t in np.linspace(0, 1, 11):                  # 11-point interpole (VOC07)
        sel = rec >= t
        ap07 += (prec[sel].max() if sel.any() else 0.0) / 11
    return ap07, ap10, rec, prec

IoU : garde-fous OK (identique=1, disjoint=0, moitie=0.3333)

RESULTS = {}
for name, model in (("yolo11n", MODEL_N), ("yolo11s", MODEL_S),
                      ("yolov5nu", MODEL_V5N), ("yolov8s", MODEL_V8S)):
    tp_s, fp_s, ngt = collect_pr_yolo(model, [b.tolist() for b in Bva])
    ap07, ap10, rec, prec = ap_voc(tp_s, fp_s, ngt)
    RESULTS[name] = {"ap07": ap07, "ap10": ap10, "rec": rec, "prec": prec}
    print(f"{name:8s} mAP@0.5 sur {len(Xva)} images / {ngt} objets GT : "
          f"VOC07 11-point {ap07:.3f} | VOC10 all-point {ap10:.3f}")

plt.figure(figsize=(6.5, 3.2))
for name, r in RESULTS.items():
    plt.step(r["rec"], r["prec"], where="post", label=f"{name} (mAP10 {r['ap10']:.3f})")
plt.xlabel("rappel"); plt.ylabel("precision")
plt.title("Courbes P/R a IoU 0.5 - 4 YOLO fine-tunes (protocole maison)")
plt.grid(alpha=0.3); plt.legend(fontsize=8); plt.tight_layout(); plt.show()

yolo11n  mAP@0.5 sur 400 images / 817 objets GT : VOC07 11-point 0.909 | VOC10 all-point 0.989
yolo11s  mAP@0.5 sur 400 images / 817 objets GT : VOC07 11-point 0.909 | VOC10 all-point 0.995
yolov5nu mAP@0.5 sur 400 images / 817 objets GT : VOC07 11-point 0.909 | VOC10 all-point 0.986
yolov8s  mAP@0.5 sur 400 images / 817 objets GT : VOC07 11-point 0.909 | VOC10 all-point 0.996

6. Le tableau final de l’epic : bloc A contre bloc B

Toutes les lignes mesurées sur les mêmes 400 images / 817 GT, au même protocole. Les lignes 4.2c et 4.2f citent les nombres committés de ces notebooks ; les lignes YOLO sont mesurées ci-dessus. Les « lignes de code » comptent les lignes effectives (non vides, hors commentaires) des cellules code de chaque notebook — le prix du from scratch que le framework avale.

def latency_ms_yolo(model, n=100):
    for i in range(5):
        predict_boxes(model, i)
    if DEVICE == 0:
        torch.cuda.synchronize()
    t0 = time.time()
    for i in range(n):
        predict_boxes(model, i)
    if DEVICE == 0:
        torch.cuda.synchronize()
    return (time.time() - t0) * 1000.0 / n


ROWS_B = [  # bloc A puis bloc B -- nombres 4.2c/4.2f committes, YOLO mesures ci-dessus
    ("4.2c AnchorNet (from scratch)", 74_717, None, 0.853, 0.914, None,
     "2000 x 12 en 79 s", 404),
    ("4.2f faster-rcnn", 18_930_229, None, 0.909, 0.997, 17.7,
     "1000 x 6 en 73 s", 297),
    ("4.2f retinanet", 32_168_694, None, 0.997, 1.000, 29.0,
     "1000 x 6 en 109 s", 297),
    ("4.2f fcos", 32_064_455, None, 0.909, 0.998, 36.3,
     "1000 x 6 en 107 s", 297),
]
for name, model, params, flops, t in (("yolo11n", MODEL_N, params_n, flops_n, T_N),
                                      ("yolo11s", MODEL_S, params_s, flops_s, T_S),
                                      ("yolov5nu", MODEL_V5N, params_v5n, flops_v5n, T_V5N),
                                      ("yolov8s", MODEL_V8S, params_v8s, flops_v8s, T_V8S)):
    ROWS_B.append((f"4.2g {name}", params, flops,
                   RESULTS[name]["ap07"], RESULTS[name]["ap10"],
                   latency_ms_yolo(model),
                   f"{N_TRAIN} x {EPOCHS} en {t:.0f} s", 267))

print(f"{'modele':30s} {'params':>11s} {'GFLOPs':>7s} {'VOC07':>6s} {'VOC10':>6s} "
      f"{'ms/img':>7s}  {'budget':22s} {'LOC':>4s}")
for r in ROWS_B:
    fl = f"{r[2]:7.1f}" if r[2] is not None else "    n.r"
    lat = f"{r[5]:7.1f}" if r[5] is not None else "    n.r"
    print(f"{r[0]:30s} {r[1]:>11,} {fl} {r[3]:6.3f} {r[4]:6.3f} {lat}  {r[6]:22s} {r[7]:4d}")

modele                              params  GFLOPs  VOC07  VOC10  ms/img  budget                  LOC
4.2c AnchorNet (from scratch)       74,717     n.r  0.853  0.914     n.r  2000 x 12 en 79 s       404
4.2f faster-rcnn                18,930,229     n.r  0.909  0.997    17.7  1000 x 6 en 73 s        297
4.2f retinanet                  32,168,694     n.r  0.997  1.000    29.0  1000 x 6 en 109 s       297
4.2f fcos                       32,064,455     n.r  0.909  0.998    36.3  1000 x 6 en 107 s       297
4.2g yolo11n                     2,590,035     0.1  0.909  0.989    20.6  1000 x 6 en 111 s       267
4.2g yolo11s                     9,428,179     0.5  0.909  0.995    23.0  1000 x 6 en 92 s        267
4.2g yolov5nu                    2,508,659     0.2  0.909  0.986    18.5  1000 x 6 en 93 s        267
4.2g yolov8s                    11,135,987     0.6  0.909  0.996    18.1  1000 x 6 en 90 s        267

Exercice 1 — Le seuil de confiance, côté wrapper

Reprenez l’exercice 1 du 4.2f avec l’API YOLO : pour conf dans 0.3, 0.5, 0.7, collectez précision, rappel et nombre de détections du nano sur la validation. Le conf de predict() joue le rôle du box_score_thresh du 4.2f — mais à quel endroit de la chaîne filtre-t-il, et que peut-il jamais récupérer ?

def pr_au_conf(model, conf):
    # Etape 1 : predict_boxes avec le parametre conf voulu (les seuils se passent
    #          a l'appel ici, pas a la construction comme en 4.2f)
    # Etape 2 : meme matching glouton, retour (precision, rappel, n_detections)
    ...
    return None  # TODO etudiant

def pr_au_conf(model, conf):
    """Precision / rappel / nb de detections a un seuil de confiance donne.

    # Etape 1 : predict_boxes avec le parametre conf voulu (les seuils se passent
    #          a l'appel ici, pas a la construction comme en 4.2f)
    # Etape 2 : meme matching glouton, retour (precision, rappel, n_detections)
    """
    return None  # TODO etudiant


for c in (0.3, 0.5, 0.7):
    print(f"conf {c:.2f} :", pr_au_conf(MODEL_N, c))

conf 0.30 : None
conf 0.50 : None
conf 0.70 : None

Exercice 2 — Le carré de l’imgsz

imgsz doit être un multiple de 32. Mesurez le mAP10 du nano à imgsz 64, 96 et 128 (réentraînement inutile : c’est le même modèle, seul le pré-traitement change) — et la latence. À 64, les objets de 14-44 px survivent-ils au découpage de la grille ?

def map_au_imgsz(model, imgsz):
    # Indice : predict_boxes prend IMG en dur -- parametrez-le ; les boites
    #          reviennent TOUJOURS en coordonnees de l'image originale.
    ...
    return None  # TODO etudiant

def map_au_imgsz(model, imgsz):
    """mAP10 du modele evalue a une taille d'entree differente.

    # Indice : predict_boxes prend IMG en dur -- parametrez-le ; les boites
    #          reviennent TOUJOURS en coordonnees de l'image originale.
    """
    return None  # TODO etudiant


for z in (64, 96, 128):
    print(f"imgsz {z:3d} :", map_au_imgsz(MODEL_N, z))

imgsz  64 : None
imgsz  96 : None
imgsz 128 : None

Exercice 3 — Deux bâtons de mesure

model.val() rapporte son propre mAP50 (protocole interne : matching ultralytics, seuils propres). Comparez-le au mAP de notre ap_voc sur le même modèle : quelle partie de l’écart vient du seuil de confiance (le val() évalue à conf très bas pour tracer toute la courbe PR) ? Du matching ? Vérifiez en re-faisant notre collecte à conf 0.05.

def comparer_mesures(model):
    # Etape 1 : metrics = model.val(data=..., imgsz=IMG, device=DEVICE, verbose=False)
    #          -> metrics.box.map50
    # Etape 2 : notre ap_voc a conf=0.05 (predict_boxes parametrise) -- lequel
    #          des deux est le plus proche du map50 du wrapper, et pourquoi ?
    ...
    return None  # TODO etudiant

Note : model.val().box.map50 est mAP@IoU=0.5 unique seuil — il n’est pas équivalent au mAP@0.5:0.95 (COCO intégré : moyenne de 101-points PR × 10 IoU seuils {0.50, 0.55, …, 0.95}). Ce dernier est le protocole principal de la série 04-Vision depuis 4.2i.

def comparer_mesures(model):
    """map50 auto-rapporte vs notre ap_voc : ou passe l'ecart.

    # Etape 1 : metrics = model.val(data=..., imgsz=IMG, device=DEVICE, verbose=False)
    # Etape 2 : notre ap_voc a conf=0.05 -- comparer et expliquer l'ecart
    """
    return None  # TODO etudiant


print("confrontation des mesures :", comparer_mesures(MODEL_N))

confrontation des mesures : None

best_yolo = max(RESULTS, key=lambda k: RESULTS[k]["ap10"])
best_model = MODEL_N if best_yolo == "yolo11n" else MODEL_S
print("meilleur mAP10 YOLO :", best_yolo)

fig, axes = plt.subplots(2, 4, figsize=(12, 6))
for ax in axes.flat:
    ax.set_xticks([]); ax.set_yticks([])
for i, ax in enumerate(axes.flat):
    ax.imshow(Xva[i][0].numpy(), cmap="gray", vmin=-1.5, vmax=2.5)
    draw_boxes(ax, [tuple(x) for x in Bva[i].tolist()], "lime", "GT")
    dets, sc = predict_boxes(best_model, i)
    det_xywh = torch.stack([dets[:, 0], dets[:, 1],
                            dets[:, 2] - dets[:, 0], dets[:, 3] - dets[:, 1]], dim=1)
    draw_boxes(ax, [tuple(x) for x in det_xywh.tolist()], "orangered",
               f"{len(det_xywh)} det.")

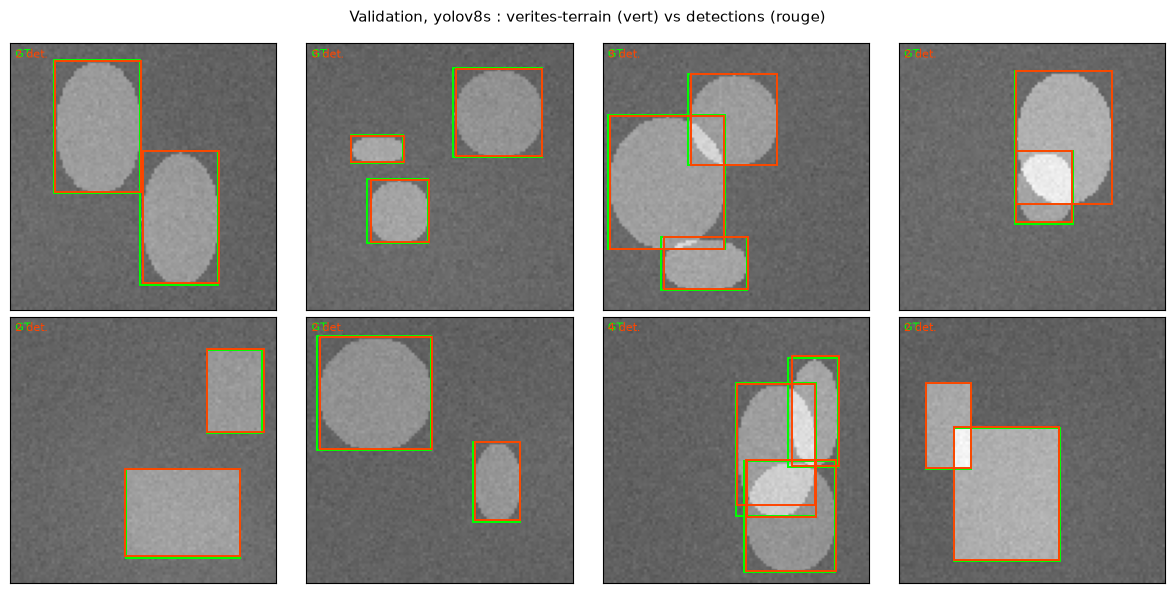

fig.suptitle(f"Validation, {best_yolo} : verites-terrain (vert) vs detections (rouge)",
             fontsize=11)
plt.tight_layout(); plt.show()

meilleur mAP10 YOLO : yolov8s

7. Ce que le wrapper achète — et ce qu’il coûte

(lire le tableau final §6, il porte la conclusion)

• Le wrapper avale le code : boucle d’entraînement, augmentation, NMS, validation : c’est le contrat ultralytics, et il est tenu. Quatre modèles = un surcoût de code négligeable.
• La performance est celle d’un petit modèle très bien optimise : les YOLO sont conçus pour le temps réel embarque — le nano n’a pas la profondeur des ResNet50 du 4.2f, mais son rapport latence/précision est son terrain d’élection. Le v5nu et le v8s montrent que la marge dans la même famille est plus grande qu’on ne le croit (8x les params entre nano et small).
• Le prix : le format et la boite noire — données sur disque dans un format impose, hyperparamètres par defaut enfouis, metrique auto-rapportee a protocole interne (exercice 3). Le 4.2c existe precisement pour qu’aucune de ces cases noires ne soit magique.
• Le choix est mesure, pas dogmatique : comprendre (4.2c), finetuner fin (4.2f), deployer vite (4.2g en 4 modèles) — trois etages, un même terrain, un tableau.

8. Limites et suite de la série

• Artefacts disque : le format YOLO impose des fichiers — générées dans un répertoire temporaire, détruits avec la session ; un vrai pipeline les versionnerait.
• Une seule classe : comme tout l’epic, le terrain est mono-classe ; les multi-classes ne changent ni le protocole ni le pattern, seulement nc et les labels.
• imgsz contraint : multiple de 32, notre 96 passe pile ; d’autres tailles d’images exigeraient du letterboxing (exercice 2 pour l’effet brut).
• CPU : le nano s’entraine et s’infere raisonnablement sur CPU (minutes) ; le small et l’evaluation complete restent GPU-friendly en priorite.
• YOLOv5nu vs YOLOv5n historique : ultralytics v8.4+ a marque yolov5n.pt comme deprecated et redirige vers yolov5nu.pt (même empreinte memoire mais architecture unifiee v8). Le code utilise la version actuelle ; les benchmarks publiés sur l’ancien yolov5n restent largement comparables (Δ mAP < 1 pt sur la plupart des datasets IT).
• L’epic est complet avec ce notebook : bloc A (4.2c + anchor-free + Focal Loss en PRs) et bloc B (4.2f torchvision + ce YOLO en 4 modèles + tableau final §6).

Conclusion

• Quatre familles (cinq modeles), un terrain, un protocole : AnchorNet from scratch, Faster R-CNN/RetinaNet/FCOS fine-tunés, YOLO sous ultralytics en quatre variantes (yolo11n, yolo11s, yolov5nu, yolov8s) — le tableau final mesure le même probleme a chaque étage de la pile, et la même famille (YOLO) a deux pas de génération differents.

• Dans la même famille, YOLOv5nu voisine YOLO11n (memes ordres de params, mAP au même palier) — la migration ultralytics v8.4 a nivelé les recettes. YOLOv8s gagne la course sur ce terrain (mAP + quelques points, ~4x les params) — c’est la profondeur du petit modele, pas la recette. La courbe nano < small du §6 est tenue.

• Le wrapper est un choix d’ingenierie, pas un raccourci intellectuel : le from scratch du 4.2c achète la comprehension ; l’appel à model.train(...) achète la vitesse de mise en production. La serie refuse de choisir a ta place — elle chiffré les deux.

• Le protocole maison reste la règle d’or : jamais évaluer un modèle uniquement au metre auto-rapporte de son framework — l’exercice 3 montre ou vivent les ecarts.

• From scratch pour comprendre, SOTA pour produire : la thèse de l’epic, désormais mesurée sur les memes 817 objets GT et 4 modèles YOLO.

Références : Jocher et al., Ultralytics YOLO (2021-2025), https://github.com/ultralytics/ultralytics · Jocher et al., Ultralytics YOLOv5 (2020-2025), https://github.com/ultralytics/yolov5 · Khanam & Hussain, YOLOv11: An Overview of the Key Architectural Enhancements, arXiv 2024 · Ultralytics, YOLOv8: State-of-the-Art YOLO Models (2023), https://docs.ultralytics.com/models/yolov8/ · Redmon et al., You Only Look Once, CVPR 2016 (l’origine) · Everingham et al., The PASCAL VOC Challenge, IJCV 2010 (protocole mAP reutilise).
