ICT-7 — Signatures scale-free & criticalite

Septieme notebook de la serie Integrated Causal Trajectories (Epic #4588), qui prolonge IIT / PyPhi de l’étude d’une structure causale a un instant vers ses trajectoires multi-echelles. Cadrage : ICT-0.

Une des questions ouvertes du cadrage : certains systèmes produisent-ils spontanement des signatures multi-echelles, voire scale-free (sans echelle caractéristique) ? Une signature scale-free — une loi de puissance, un objet auto-similaire — est le marqueur d’une organisation qui se repete a toutes les echelles, souvent associee a la criticalite (un système poise au bord d’une transition). C’est un fil direct vers l’emergence causale d’ICT-5 et ICT-6 : Jansma & Hoel rappellent qu’une vraie organisation multi-echelle est rare et particuliere, pas generique.

Mais ce notebook porte d’abord sur une competence, pas sur un résultat : detecter une signature scale-free sans se faire avoir. Le piege est partout : une multitude de distributions a queue lourde paraissent une droite sur un trace log-log sans etre des lois de puissance. La discipline de la serie ICT — executer, mesurer, narrer le résultat reel — exige ici une méthode, pas un coup d’oeil. On suit la demarche de Clauset, Shalizi & Newman (2009) : estimer l’exposant par maximum de vraisemblance, choisir le seuil de queue par minimisation de l’ecart, mesurer la qualite d’ajustement, et comparer la loi de puissance a une alternative.

Plan : (1) la boite a outils de diagnostic et le piege du log-log ; (2) un système reellement scale-free (branchement critique, exposant connu) ; (3) le retour au tri auto-organise d’ICT-2 — qui parait a queue lourde mais possede une echelle caractéristique ; (4) auto-similarite et effondrement d’echelle ; (5) trois exercices.

Statut épistémique — Établi : Le tri paraît scale-free mais possède une taille caractéristique, falsification mesurée par la chaîne complète Clauset-Shalizi-Newman (Hill MLE, KS, comparaison exponentielle, bootstrap GoF). Portée et détail dans la matrice de dissociations.

1. Mise en place

On charge le package ict (couche legere a cote de PyPhi, cf. ICT-0). Le module ict.scale_free fournit les générateurs de reference et les estimateurs ; il ne depend que de la bibliotheque standard. numpy/matplotlib ne servent qu’au notebook (calcul leger et figures).

import os, sys, random
import numpy as np
import matplotlib.pyplot as plt

sys.path.insert(0, os.path.abspath("."))
from ict import scale_free as sf
from ict.self_sorting import SelfSortingArray, ALGOTYPES

GRAINE = 7  # reproductibilite

def trace_ccdf(ax, data, label, marker="o"):
    "Trace la CCDF empirique P(X>=x) en log-log."
    xs, ps = sf.ccdf(data)
    ax.loglog(xs, ps, marker=marker, ls="none", ms=3, alpha=0.6, label=label)

def deplacements_tri(n, n_runs, seed0=0, max_steps=30000):
    "Distribution des deplacements nets |position initiale - finale| des cellules,"
    " sur n_runs permutations aleatoires de taille n triees par le modele vue-cellule."
    d = []
    for s in range(n_runs):
        vals = random.Random(seed0 + s).sample(range(n), n)
        algos = [ALGOTYPES[i % 2] for i in range(n)]   # tableau chimerique (alternance)
        arr = SelfSortingArray(vals, algotypes=algos, seed=s).run(max_steps=max_steps)
        p0, pf = arr.probe.positions[0], arr.probe.positions[-1]
        d.extend(abs(p0[c] - pf[c]) for c in p0)
    return [x for x in d if x >= 1]

print("Modules charges. Algotypes du modele de tri :", ALGOTYPES)
Modules charges. Algotypes du modele de tri : ('bubble', 'insertion')

2. Le piege du log-log, et la boite a outils

Deux echantillons de même taille : l’un tire d’une vraie loi de puissance (exposant \(\alpha = 2.5\)), l’autre d’une exponentielle. Tracons leurs CCDF (fonction de repartition complementaire \(P(X \ge x)\)) en log-log. Une loi de puissance y est une droite ; une exponentielle, une courbe qui plonge. Le but : voir que a l’oeil, sur la partie basse, les deux peuvent tromper.

rng = random.Random(GRAINE)
ech_pl  = sf.sample_powerlaw(2.5, 1.0, 4000, rng)   # vraie loi de puissance
ech_exp = sf.sample_exponential(0.5, 1.0, 4000, rng)  # echelle caracteristique 1/0.5

fig, ax = plt.subplots(figsize=(6.2, 4.4))
trace_ccdf(ax, ech_pl, "loi de puissance (alpha=2.5)", "o")
trace_ccdf(ax, ech_exp, "exponentielle (taux=0.5)", "s")
ax.set_xlabel("x"); ax.set_ylabel("P(X >= x)")

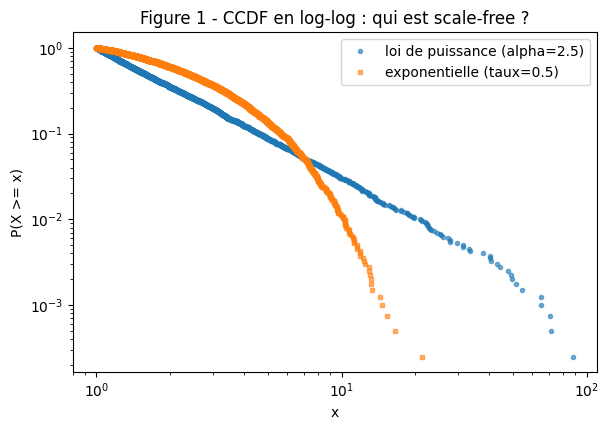

ax.set_title("Figure 1 - CCDF en log-log : qui est scale-free ?")
ax.legend(); fig.tight_layout(); plt.show()

On ne tranche pas a l’oeil. La méthode (Clauset, Shalizi & Newman) :

  1. Choisir le seuil de queue \(x_{\min}\) qui minimise la distance de Kolmogorov-Smirnov entre la queue et sa loi de puissance ajustee (select_xmin) — on ne suppose pas la loi de puissance, on cherche le segment ou elle colle le mieux.
  2. Estimer l’exposant \(\alpha\) par maximum de vraisemblance (hill_alpha).
  3. Mesurer l’ajustement (distance KS) : grand KS => mauvais ajustement, la loi de puissance ne tient pas, quoi qu’en dise l’oeil.
  4. Comparer loi de puissance vs exponentielle par rapport de log-vraisemblance \(R\). La fonction compare_powerlaw_exponential enchaine tout : elle ne declare scale-free que si l’ajustement tient (KS faible) et que la loi de puissance bat l’exponentielle.
for nom, ech, disc in [("loi de puissance", ech_pl, False), ("exponentielle", ech_exp, False)]:
    xm = sf.select_xmin(ech, discrete=disc)
    d = sf.compare_powerlaw_exponential(ech, xmin=xm, discrete=disc)
    print(f"{nom:18s} xmin*={xm:6.2f}  alpha={d['alpha']:.2f}  "
          f"KS={d['ks']:.3f}  R={d['loglik_ratio']:+.0f}  ->  {d['verdict']}")
loi de puissance   xmin*=  1.00  alpha=2.52  KS=0.012  R=+1137  ->  scale-free (loi de puissance, ajustement correct)
exponentielle      xmin*=  6.96  alpha=5.56  KS=0.057  R=-2  ->  echelle caracteristique (exponentielle preferee)

La boite a outils retrouve la verite : l’exposant de la loi de puissance est estime a ~2.5 (sa vraie valeur) avec un KS minuscule et un \(R\) très positif — scale-free ; pour l’exponentielle, l’ajustement reste passable mais l’exponentielle est preferee a la loi de puissance (\(R<0\)) — echelle caractéristique. C’est l’etalonnage : la méthode classe correctement des cas dont on connait la reponse. On peut maintenant l’appliquer a des systèmes ou on ne la connait pas.

3. Un système reellement scale-free : le branchement critique

Le banc d’essai canonique de la criticalite est le processus de branchement (Galton-Watson) : une graine engendre un nombre aleatoire de descendants (progeniture de moyenne \(\mu\)), qui en engendrent a leur tour. La taille d’avalanche est le nombre total de noeuds.

  • \(\mu < 1\) (sous-critique) : les avalanches s’eteignent vite — echelle caractéristique.
  • \(\mu = 1\) (critique) : la théorie est exacte. La taille totale suit la loi de Borel \(P(s) = s^{s-1} e^{-s}/s!\), dont la queue est \(\sim s^{-3/2}\) : une loi de puissance d’exposant \(\tau = 3/2\). Aucune echelle ne domine.
  • \(\mu > 1\) (sur-critique) : des avalanches geantes apparaissent.

C’est notre etalon de vrai scale-free, avec un exposant connu d’avance (\(1.5\)) : le diagnostic doit le retrouver.

rng = random.Random(GRAINE + 1)
N_AVAL = 15000
# on compare les deux regimes nets : sous-critique (echelle caracteristique) et
# critique (scale-free). Le sur-critique produit des avalanches geantes qui debordent.
avalanches = {mu: sf.branching_avalanche_sizes(mu, N_AVAL, rng) for mu in (0.5, 1.0)}

fig, ax = plt.subplots(figsize=(6.2, 4.4))
for mu, marker in [(0.5, "s"), (1.0, "o")]:
    finis = [s for s in avalanches[mu] if s < 100000]
    trace_ccdf(ax, finis, f"mu={mu}", marker)
# pente theorique -(tau-1) = -1/2 en CCDF (cas critique)
xx = np.array([2, 2000]); ax.loglog(xx, 0.5 * (xx / 2.0) ** (-0.5), "k--", lw=1, label="pente theorique -1/2")
ax.set_xlabel("taille d'avalanche s"); ax.set_ylabel("P(S >= s)")

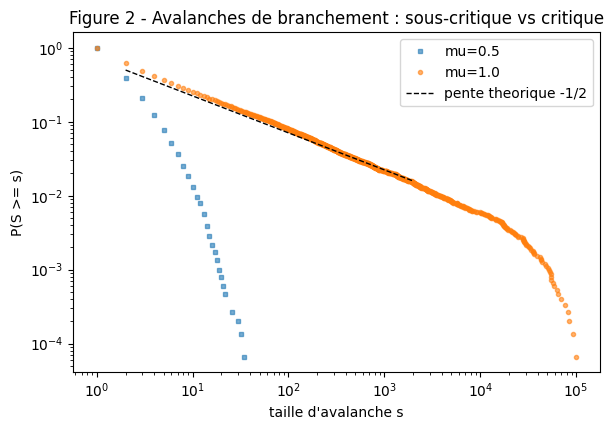

ax.set_title("Figure 2 - Avalanches de branchement : sous-critique vs critique")
ax.legend(); fig.tight_layout(); plt.show()

for mu in (0.5, 1.0):
    finis = [s for s in avalanches[mu] if s < 100000]
    xm = sf.select_xmin(finis, discrete=True)
    d = sf.compare_powerlaw_exponential(finis, xmin=xm, discrete=True)
    a = f"{d['alpha']:.2f}" if d['alpha'] else "NA"
    print(f"mu={mu}  xmin*={xm}  alpha={a}  KS={d['ks']:.3f}  ->  {d['verdict']}")

mu=0.5  xmin*=11  alpha=4.64  KS=0.168  ->  echelle caracteristique (ajustement loi de puissance insuffisant)
mu=1.0  xmin*=64  alpha=1.58  KS=0.017  ->  scale-free (loi de puissance, ajustement correct)

Le verdict suit la théorie. Le cas critique \(\mu = 1\) est declare scale-free, et surtout l’exposant estime tombe sur \(\alpha \approx 1.5\) — exactement le \(\tau = 3/2\) de la loi de Borel : ce n’est pas seulement le verdict qui colle, c’est la valeur predite d’avance qui est retrouvee. La courbe critique longe la droite de pente \(-1/2\) sur plusieurs decades. Le cas sous-critique \(\mu = 0.5\), lui, echoue au test de loi de puissance (KS trop grand) : ses avalanches s’eteignent vite, ce qui impose une echelle caractéristique.

C’est le bon reflexe : ne pas se fier au seul mot scale-free mais a l’exposant. Pres de la criticalite, une loi de puissance a coupure très lointaine peut tromper le verdict localement ; seul \(\mu = 1\) produit le \(\tau = 3/2\) théorique, signe que la signature est reelle et non un artefact d’ajustement (l’Exercice 1 fait explorer cette fenêtre). Le scale-free n’est donc pas un regime generique : il vit sur un point précis. C’est tout l’argument de Jansma & Hoel — une organisation multi-echelle nette est un accident finement règle, pas la règle.

4. Retour au tri auto-organise : a queue lourde, mais pas scale-free

Reprenons le système vedette de la serie : le tri auto-organise vue-cellule d’ICT-2 (tableaux chimeriques alternant les algotypes bubble/insertion). On en extrait une signature naturelle : le deplacement net de chaque cellule, \(\lvert {\rm position\ initiale} - {\rm position\ finale} \rvert\), sur de nombreuses permutations aleatoires. Certaines cellules voyagent loin, d’autres a peine : la distribution a une queue. Est-elle scale-free ?

rng = random.Random(GRAINE + 2)
dep = deplacements_tri(n=32, n_runs=140, seed0=0)

fig, ax = plt.subplots(figsize=(6.2, 4.4))
trace_ccdf(ax, dep, "tri : deplacements (n=32)", "o")
crit = [s for s in avalanches[1.0] if s < 100000]
trace_ccdf(ax, crit, "branchement critique (rappel)", "x")
ax.set_xlabel("valeur"); ax.set_ylabel("CCDF")

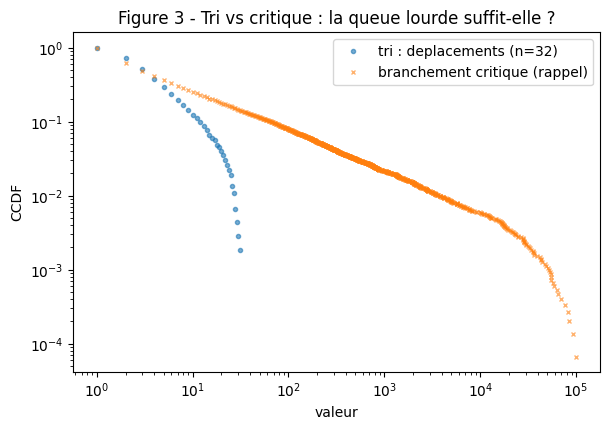

ax.set_title("Figure 3 - Tri vs critique : la queue lourde suffit-elle ?")
ax.legend(); fig.tight_layout(); plt.show()

xm = sf.select_xmin(dep, discrete=True)
d = sf.compare_powerlaw_exponential(dep, xmin=xm, discrete=True)
print(f"deplacements du tri : xmin*={xm}  alpha={d['alpha']:.2f}  "
      f"KS={d['ks']:.3f}  R={d['loglik_ratio']:+.0f}  ->  {d['verdict']}")
print(f"deplacement maximal observe = {max(dep)}  (borne par n-1 = {32-1})")

deplacements du tri : xmin*=11  alpha=3.10  KS=0.112  R=-34  ->  echelle caracteristique (ajustement loi de puissance insuffisant)
deplacement maximal observe = 31  (borne par n-1 = 31)

Le piege se referme — et le diagnostic le detecte. A l’oeil, la courbe du tri a bien une allure de queue lourde, comparable a celle de l’avalanche critique sur la gauche. Mais l’ajustement par loi de puissance echoue (KS au-dessus du seuil), et la cause saute aux yeux dans la dernière ligne : le deplacement est borne par la taille du système (\(n-1\)). Cette borne est l’echelle caractéristique. Un système scale-free n’a, par definition, aucune echelle privilegiee ; ici il y en a une, imposee par la taille.

Lecon de fond pour ICT : des règles locales a une seule echelle (chaque cellule ne voit que ses voisins immediats, cf. ICT-2/ICT-4) trient efficacement et reparent, mais ne s’auto-organisent pas vers la criticalite. Le scale-free demande un reglage particulier (etre poise au bord d’une transition) que ces règles minimales ne possedent pas. Mesurer la signature plutot que la supposer evite de prendre une queue lourde banale pour une organisation multi-echelle profonde.

5. Auto-similarite et effondrement d’echelle (le cote fractal)

Une signature scale-free est auto-similaire : zoomer ne change pas la forme. Une signature a echelle caractéristique, au contraire, possede une echelle qui, une fois retiree, fait coincider les distributions. Le test fractal canonique est l’effondrement d’echelle (data collapse) : on fait varier la taille du système et on renormalise l’axe des x.

Pour le tri, l’echelle candidate est la taille \(n\). Tracons les CCDF des deplacements pour \(n \in \{20, 30, 40\}\), brutes puis renormalisees par \(x/n\).

rng = random.Random(GRAINE + 3)
deps = {n: deplacements_tri(n=n, n_runs=120, seed0=1000 + n) for n in (20, 30, 40)}

fig, axes = plt.subplots(1, 2, figsize=(11, 4.2))
for n, mk in [(20, "o"), (30, "s"), (40, "^")]:
    trace_ccdf(axes[0], deps[n], f"n={n}", mk)
    xs, ps = sf.rescaled_ccdf(deps[n], scale=n)        # x -> x/n
    axes[1].semilogy(xs, ps, marker=mk, ls="none", ms=3, alpha=0.6, label=f"n={n}")
axes[0].set_title("CCDF brutes (separees)"); axes[0].set_xlabel("deplacement x")
axes[0].set_ylabel("CCDF"); axes[0].legend()
axes[1].set_title("CCDF renormalisees x/n (effondrement)"); axes[1].set_xlabel("x / n")
axes[1].set_ylabel("CCDF"); axes[1].legend()

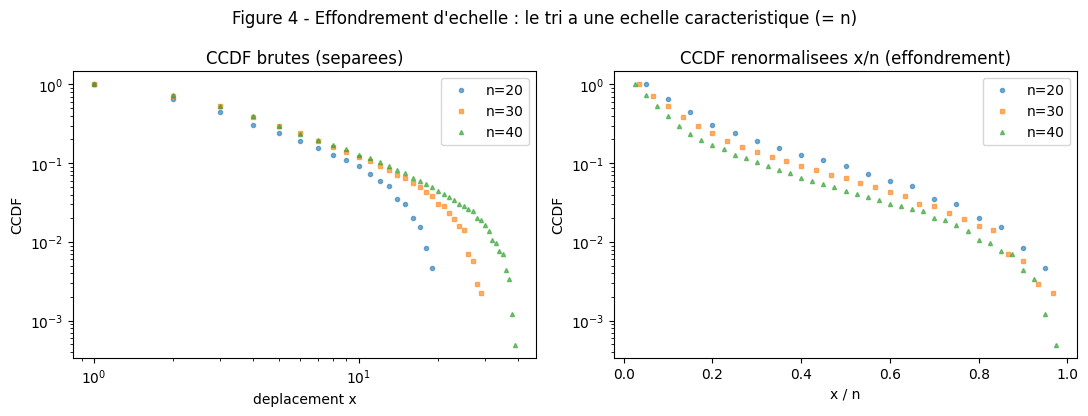

fig.suptitle("Figure 4 - Effondrement d'echelle : le tri a une echelle caracteristique (= n)")
fig.tight_layout(); plt.show()

Les CCDF brutes se separent (a gauche) : plus le tableau est grand, plus les deplacements peuvent etre grands. Renormalisees par \(x/n\) (a droite), elles se superposent : il existait une seule echelle, la taille \(n\), et l’avoir retiree fait coincider les courbes. C’est la signature même d’une echelle caractéristique — l’oppose du scale-free, qui ne se laisse reduire par aucune renormalisation unique (l’avalanche critique de la Figure 2 garde la même forme a toutes les echelles, sa coupure ne faisant que reculer avec la taille du système).

6. Garde-fou avance : le test d’adequation par bootstrap

Le KS et le rapport \(R\) comparent deux modèles ; on peut aller plus loin et demander si la loi de puissance ajustee est, a elle seule, un modèle credible. scale_free fournit pour cela un test d’adequation par bootstrap (gof_pvalue, facon Clauset et al.) : on simule de nombreux echantillons issus de la loi de puissance ajustee et on mesure la fraction dont l’ecart KS est au moins aussi grand que celui observe. Une p-valeur elevee signifie que l’ecart observe est typique d’une vraie loi de puissance (on ne la rejette pas) ; une p-valeur proche de 0 la rejette.

Appliquons-le aux deux cas tranches du notebook : le branchement critique (qu’on attend confirme) et les deplacements du tri (qu’on attend rejetes).

boot = random.Random(GRAINE + 4)

# (a) branchement critique : on attend une confirmation (p-valeur elevee)
crit = [s for s in avalanches[1.0] if s < 100000]
xm_c = sf.select_xmin(crit, discrete=True)
d_c = sf.compare_powerlaw_exponential(crit, xmin=xm_c, discrete=True, rng=boot, gof_boot=200)
print(f"branchement critique  : alpha={d_c['alpha']:.2f}  KS={d_c['ks']:.3f}  "
      f"p-GoF={d_c['gof_pvalue']}  ->  {d_c['verdict']}")

# (b) deplacements du tri (calcules en section 4) : on attend un rejet (p-valeur ~ 0)
xm_d = sf.select_xmin(dep, discrete=True)
d_d = sf.compare_powerlaw_exponential(dep, xmin=xm_d, discrete=True, rng=boot, gof_boot=200)
print(f"deplacements du tri   : alpha={d_d['alpha']:.2f}  KS={d_d['ks']:.3f}  "
      f"p-GoF={d_d['gof_pvalue']}  ->  {d_d['verdict']}")
branchement critique  : alpha=1.58  KS=0.017  p-GoF=0.625  ->  scale-free (loi de puissance, ajustement correct)
deplacements du tri   : alpha=3.10  KS=0.112  p-GoF=0.0  ->  echelle caracteristique (ajustement loi de puissance insuffisant)

Le test tranche dans le bon sens : il confirme le branchement critique (p-valeur elevee — l’ecart KS est celui d’une vraie loi de puissance) et rejette les deplacements du tri (p-valeur effondree). C’est le troisieme angle, concordant avec le KS et le rapport \(R\) : les trois outils designent le même coupable.

Une mise en garde demeure, a enseigner : la p-valeur bootstrap est sensible au choix de \(x_{\min}\). Applique a un segment trop court ou trop bas (mauvais \(x_{\min}\)), le test sur-rejette, même un vrai scale-free, car la loi de puissance n’est exacte qu’asymptotiquement. D’ou la règle de la serie : choisir \(x_{\min}\) par minimisation du KS d’abord, puis lire le bootstrap comme un troisieme avis — jamais comme un juge unique.

7. Exercices

Trois exercices pour s’approprier la detection scale-free. Les solutions ne sont pas fournies (cellules a completer) ; le notebook s’execute de bout en bout même laissees en l’etat.

Exercice 1 — Localiser la criticalite

Le branchement est scale-free exactement a \(\mu = 1\). Balayez \(\mu\) de \(0.85\) a \(1.15\) par pas de \(0.05\) ; pour chaque valeur, generez un echantillon d’avalanches, appliquez la chaîne select_xmin + compare_powerlaw_exponential, et reperez ou le verdict bascule vers scale-free et ou l’exposant estime s’approche de \(1.5\).

# Indice : reutilisez sf.branching_avalanche_sizes(mu, N, rng) et filtrez s < 100000.
# Indice : stockez (mu, verdict, alpha, KS) puis affichez le tableau.
# Étape 1 : construire la liste des mu.
# Étape 2 : pour chaque mu, diagnostiquer.
# Étape 3 : conclure sur la fenêtre de mu compatible avec le scale-free.
# Exercice 1 : a completer.
# resultat attendu : un tableau (mu, verdict, alpha, KS) montrant la bascule autour de mu=1.
resultat_ex1 = None  # TODO etudiant
print("Exercice 1 a completer")
Exercice 1 a completer

Exercice 2 — Classer un echantillon mystere

On vous donne un echantillon mystere (genere ci-dessous sans vous dire son origine). Appliquez la chaîne complete de diagnostic et concluez : scale-free ou echelle caractéristique ? Justifiez avec l’exposant, le KS, et le rapport \(R\).

# Indice : ne tranchez pas sur le trace log-log seul (c'est tout l'enjeu du notebook).
# Indice : sf.select_xmin puis sf.compare_powerlaw_exponential.
# Étape 1 : tracer la CCDF (pour l'intuition).
# Étape 2 : diagnostiquer quantitativement.
# Étape 3 : ecrire le verdict argumente.
# Echantillon mystere (ne regardez pas comment il est fait avant d'avoir conclu) :
from statistics import NormalDist

_rng_mystere = random.Random(2024)
_normale_mystere = NormalDist()
mystere = [
    max(1, round(np.exp(0.3 + 0.9 * _normale_mystere.inv_cdf(_rng_mystere.random()))))
    for _ in range(8000)
]
mystere = [s for s in mystere if s < 100000]

# Exercice 2 : a completer.
resultat_ex2 = None  # TODO etudiant
print("Exercice 2 a completer -", len(mystere), "observations a classer")
Exercice 2 a completer - 8000 observations a classer

Exercice 3 — Effondrement d’echelle de votre cru

Reproduisez l’idee de la Figure 4 sur une autre signature du tri : par exemple le nombre total d’echanges pour trier (au lieu du deplacement). Variez \(n\), verifiez si la distribution possede une echelle caractéristique en cherchant la renormalisation qui fait coincider les courbes. Si oui, quelle puissance de \(n\) ?

# Indice : arr.probe.swaps donne le nombre d'echanges d'une exécution.
# Indice : pour un tri, le nombre d'echanges croit comme une puissance de n -- testez x / n**k.
# Étape 1 : collecter les nombres d'echanges pour plusieurs n.
# Étape 2 : tracer brut puis renormalise.
# Étape 3 : identifier l'echelle (la puissance k) qui fait l'effondrement.
# Exercice 3 : a completer.
resultat_ex3 = None  # TODO etudiant
print("Exercice 3 a completer")
Exercice 3 a completer

Conclusion & ponts

  • Detecter une signature scale-free est une competence, pas un coup d’oeil. Le trace log-log trompe : on a vu une queue lourde banale (les deplacements du tri, bornes par la taille) ressembler a une avalanche critique. Seule la chaîne choix de \(x_{\min}\) par minimisation du KS -> exposant par maximum de vraisemblance -> qualite d’ajustement -> comparaison de modèles tranche honnetement.
  • Le scale-free est rare et règle. Notre seul vrai cas sans echelle est le branchement a la criticalite (\(\mu = 1\), exposant \(3/2\) retrouve). De part et d’autre, une echelle caractéristique reapparait. C’est l’argument de Jansma & Hoel : une organisation multi-echelle nette est particuliere, pas generique.
  • Les règles locales mono-echelle du tri ne s’auto-organisent pas vers la criticalite. Elles trient, reparent (ICT-2/ICT-4), mais leur signature a une echelle caractéristique : la taille du système, revelee par l’effondrement d’echelle.

Ponts dans la serie ICT :

  • ICT-5 / ICT-6 : l’emergence causale y est, elle aussi, discriminante — un macro-niveau n’est pertinent que s’il bat le micro, exactement comme une signature n’est scale-free que si elle survit au diagnostic. Même discipline anti-complaisance.
  • Criticalite auto-organisee (Bak, Tang & Wiesenfeld 1987) : certains systèmes se conduisent vers la criticalite sans reglage externe. Un prolongement naturel : un modèle de tri/morphogenese qui s’auto-organiserait vers le scale-free produirait-il une emergence causale plus forte (au sens d’ICT-5/6) ?
  • ICT-0 : ce notebook clot la question des signatures multi-echelles posee dans le cadrage.

References :

  • A. Clauset, C. R. Shalizi, M. E. J. Newman, Power-law distributions in empirical data, SIAM Review 51(4), 2009 — méthode de diagnostic suivie ici.
  • A. Jansma, E. Hoel, Engineering Emergence, 2025 — emergence multi-echelle, rarete des organisations causales nettes.
  • P. Bak, C. Tang, K. Wiesenfeld, Self-organized criticality, Phys. Rev. Lett. 59, 1987 — criticalite et signatures sans echelle.
  • T. E. Harris, The Theory of Branching Processes, 1963 — loi de Borel, exposant \(3/2\) a la criticalite.
Retour au sommet
