ICT-6 — Du tri a la chaîne de Markov : emergence causale d’une morphogenese (CE 2.0)
Serie ICT (Integrated Causal Trajectories), Epic #4588. Voir le cadrage ICT-0. Ce notebook construit le pont tri -> TPM annonce dans la feuille de route : il transforme les trajectoires de self-sorting d’ICT-2 en une chaîne de Markov etat-a-etat, puis y mesure l’emergence causale avec l’outillage moderne de Causal Emergence 2.0 (Erik Hoel, arXiv:2503.13395, 2025).
Statut épistémique — Établi : La TPM estimée depuis les trajectoires de tri permet l’émergence causale multi-échelles. Portée et détail dans la matrice de dissociations.
Pourquoi ICT-6 ? La limite de PyPhi, et ce qui passe a l’echelle
ICT-5 a mesure l’emergence causale avec le vrai module pyphi.macro : il enumere les regroupements (coarse-grain) d’un petit reseau et cherche l’echelle ou \(\Phi\) (ou l’information effective) est maximale. C’est rigoureux, mais borne : PyPhi devient inutilisable au-dela de ~6 noeuds (l’espace d’etats explose en \(2^n\), et le calcul de \(\Phi\) est super-exponentiel).
Or le système qui nous interesse — le tableau qui se trie lui-même d’ICT-2 — a un espace d’etats qui depasse vite cette limite : pour \(n\) éléments distincts, il y a \(n!\) configurations possibles. On ne peut donc pas le donner tel quel a PyPhi.
Idee d’ICT-6. On n’a pas besoin de \(\Phi\) pour parler d’emergence causale. Il suffit d’une matrice de transition etat-a-etat (une chaîne de Markov) et des primitives causales de Hoel (determinisme, degenerescence, effectiveness, information effective). Le module ict.causal_emergence opere directement sur une telle matrice \(n \times n\) : il passe a l’echelle la ou PyPhi cale. Le chainon manquant est l’estimation de la TPM a partir des trajectoires simulees, fournie par ict.tpm_estimation.
Le fil du notebook :
rejouer une morphogenese par tri (rappel d’ICT-2) ;
estimer une chaîne de Markov a partir de nombreuses trajectoires (tpm_estimation) ;
mesurer le profil causal micro (chaque permutation = un etat) ;
montrer qu’un macro intuitif (le niveau de tri) ne suffit pas ;
laisser l’apportionnement glouton de CE 2.0 trouver l’echelle reellement emergente ;
quantifier la complexite emergente EC — a quel point le travail causal est distribue entre echelles.
Provenance / licence. Le module ict.causal_emergence est une reimplementation independante ecrite a partir des equations de l’article de Hoel (2025) et de la litterature canonique de l’emergence causale (Hoel, Albantakis & Tononi, PNAS 2013). Le depot de reference github.com/jessescool/Causal-Emergence-2.0 ne porte aucune licence : son code n’est pas reutilise, il est seulement cite a des fins de comparaison.
# --- Imports et configuration ---import sys, ossys.path.insert(0, os.path.abspath(".")) # le package `ict/` est a cote de ce notebookimport randomimport numpy as npimport matplotlib.pyplot as pltfrom ict.self_sorting import SelfSortingArray, ALGOTYPESfrom ict import sorting_metrics as smfrom ict import tpm_estimation as TEfrom ict import causal_emergence as CEplt.rcParams["figure.figsize"] = (8, 4)plt.rcParams["axes.grid"] =Trueprint("numpy", np.__version__)print("algotypes disponibles :", ALGOTYPES)print("primitives CE 2.0 :", [f for f in ("determinism", "degeneracy", "specificity","effectiveness", "effective_information", "greedy_apportionment", "emergent_complexity")])
Dans ICT-2, chaque élément du tableau est une cellule autonome : elle ne voit que sa voisine et applique une règle locale (bubble regarde a droite, insertion regarde a gauche). L’ordre global n’est impose par personne — il emerge des decisions locales. Le tri devient une trajectoire dans l’espace des configurations : exactement l’objet d’étude de la serie ICT.
Rejouons une trajectoire et regardons sa sortedness (degré de tri, dans \([0, 1]\)) monter au fil des activations.
# Une morphogenese par tri : 6 cellules 'bubble', depart melange, scheduler asynchrone seede.demo = SelfSortingArray([3, 1, 5, 0, 4, 2], seed=1)demo.run(max_steps=500)vals = demo.probe.valuesprint("configuration initiale :", vals[0], " sortedness =", round(sm.sortedness(vals[0]), 3))print("configuration finale :", vals[-1], " sortedness =", round(sm.sortedness(vals[-1]), 3))print("nombre de pas enregistres :", len(vals) -1, " | swaps :", demo.probe.swaps)
configuration initiale : [3, 1, 5, 0, 4, 2] sortedness = 0.467
configuration finale : [0, 1, 2, 3, 4, 5] sortedness = 1.0
nombre de pas enregistres : 21 | swaps : 8

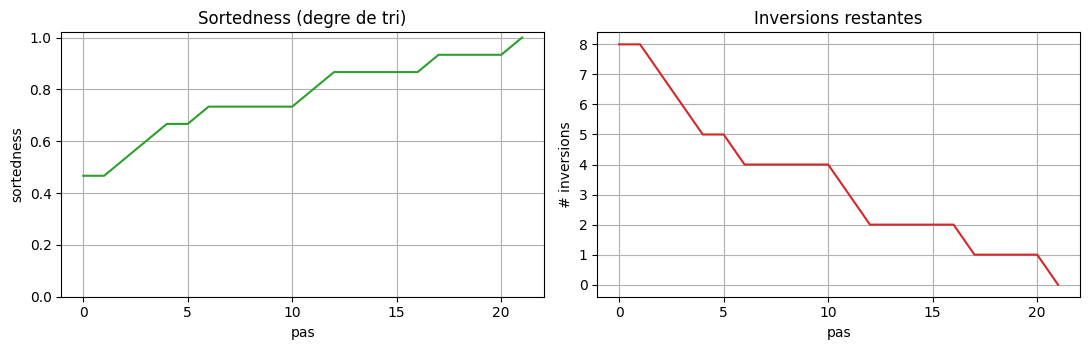

# Courbes de tri le long de la trajectoire (rappel ICT-2)sortedness = sm.sortedness_curve(vals)inversions = sm.inversions_curve(vals)fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(11, 3.6))ax1.plot(sortedness, color="tab:green")ax1.set_title("Sortedness (degre de tri)")ax1.set_xlabel("pas"); ax1.set_ylabel("sortedness"); ax1.set_ylim(0, 1.02)ax2.plot(inversions, color="tab:red")ax2.set_title("Inversions restantes")ax2.set_xlabel("pas"); ax2.set_ylabel("# inversions")plt.tight_layout(); plt.show()
La trajectoire descend de facon monotone non triviale : la sortedness monte vers 1, les inversions tombent vers 0, mais pas en ligne droite (le scheduler asynchrone choisit une cellule au hasard a chaque pas, donc certains pas sont « a vide »). C’est cette dynamique stochastique qui, agregee sur de nombreuses trajectoires, va devenir une chaîne de Markov : un etat de tri donne ne mene pas toujours au même etat suivant, et c’est précisément ce bruit qui rend la question de l’echelle interessante.
2. De la trajectoire a la chaîne de Markov
Micro-etat = la configuration complete (le tuple des valeurs, p.ex. (3, 1, 0, 2)). Pour \(n = 4\) valeurs distinctes, il y a \(4! = 24\) micro-etats possibles.
Une seule trajectoire ne suffit pas a estimer des probabilites de transition : avec une graine fixee, la dynamique est déterministe. On agrege donc de nombreuses trajectoires issues de departs varies et de graines variees. Depuis un même micro-etat, des cellules différentes sont activees selon la graine — d’ou des etats suivants différents, donc des transitions reellement stochastiques.
ict.tpm_estimation.tpm_from_trajectories compte ces transitions et renvoie une TPM ligne-stochastique\(P[i, j] = \Pr(\text{etat suivant} = j \mid \text{etat courant} = i)\), avec un mapping etat -> indice.
def collect_trajectories(n=4, algotypes=None, frozen=None, n_starts=40, seeds=6, max_steps=400, seed_shuffle=0):'''Agrege des trajectoires de self-sorting (micro-etats = tuples de valeurs). Pour chaque depart melange (n_starts), on rejoue le tri sous plusieurs graines (seeds) : le scheduler asynchrone seede produit des transitions stochastiques. Retourne une liste de trajectoires, chacune = liste de tuples d'etats.''' base =list(range(n)) rng = random.Random(seed_shuffle) trajs = []for _ inrange(n_starts): start = base[:] rng.shuffle(start)for s inrange(seeds): arr = SelfSortingArray(start[:], algotypes=algotypes, frozen=frozen, seed=s) arr.run(max_steps=max_steps) trajs.append([tuple(v) for v in arr.probe.values])return trajstrajs = collect_trajectories(n=4)tpm_micro, mapping = TE.tpm_from_trajectories(trajs, unseen="self")print("trajectoires agregees :", len(trajs))print("micro-etats observes :", len(mapping), "/ 24 permutations possibles")print("forme de la TPM :", tpm_micro.shape)print("verif : chaque ligne somme a 1 ?", np.allclose(tpm_micro.sum(axis=1), 1.0))
trajectoires agregees : 240
micro-etats observes : 24 / 24 permutations possibles
forme de la TPM : (24, 24)
verif : chaque ligne somme a 1 ? True

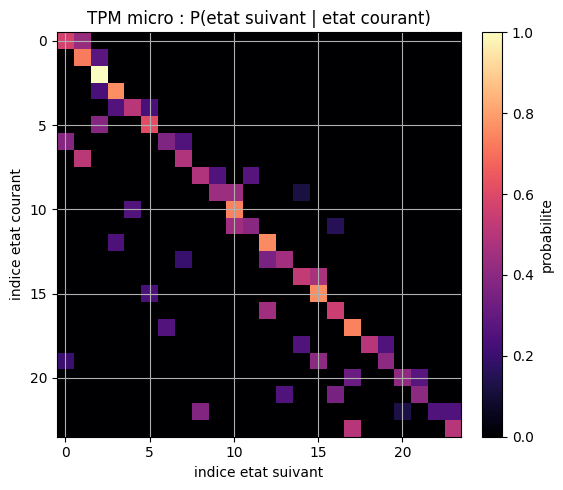

# Visualisation de la chaine de Markov micro (24 x 24)fig, ax = plt.subplots(figsize=(6, 5))im = ax.imshow(tpm_micro, cmap="magma", vmin=0, vmax=1)ax.set_title("TPM micro : P(etat suivant | etat courant)")ax.set_xlabel("indice etat suivant"); ax.set_ylabel("indice etat courant")fig.colorbar(im, ax=ax, fraction=0.046, pad=0.04, label="probabilite")plt.tight_layout(); plt.show()
La matrice est creuse et directionnelle : depuis un etat donne, le tri ne peut qu’enlever une inversion (jamais en ajouter), donc chaque ligne ne charge que quelques etats « plus tries ». L’etat parfaitement trie est absorbant (auto-transition de probabilite 1, unseen="self") : c’est le point fixe de la morphogenese. Cette structure de flot vers un attracteur unique est typique des dynamiques de développement — et c’est sur elle qu’on va lire l’emergence causale.
3. Le profil causal micro
Sous une intervention uniforme sur les etats (le do de Hoel : on force le système dans chaque etat avec la même probabilite et on regarde l’effet), on calcule :
determinisme\(= 1 - \langle H(E\mid c)\rangle / \log_2 n\) — a quel point chaque etat-cause determine son effet (1 = transitions certaines) ;
degenerescence\(= 1 - H(E\mid C) / \log_2 n\) — a quel point des causes différentes convergent vers les mêmes effets ;
Le micro-niveau est assez déterministe (le tri ne disperse pas beaucoup : depuis un etat, peu d’etats suivants sont possibles) et très spécifique (peu de degenerescence : les effets renseignent bien sur la cause). L’effectiveness micro sert de reference : la question de l’emergence est de savoir si une description plus grossiere (macro) fait plus de travail causal que celle-ci.
4. Un macro « intuitif » ne suffit pas
Quel macro-etat choisir ? L’intuition souffle : le niveau de tri (le nombre d’inversions, de 0 a \(\binom{n}{2} = 6\) pour \(n = 4\)). Regroupons toutes les permutations de même nombre d’inversions en un seul macro-etat et estimons la chaîne de Markov a ce niveau.
On re-etiquette chaque etat de trajectoire par son nombre d’inversions, puis on reestime la TPM : même pont (tpm_estimation), mais sur des etats macro.
# Macro intuitif : regrouper les etats par niveau d'inversions (sortedness level)trajs_lvl = [[sm.inversion_count(list(s)) for s in traj] for traj in trajs]tpm_lvl, lvl_map = TE.tpm_from_trajectories(trajs_lvl, unseen="self")eff_micro = CE.effectiveness(tpm_micro)eff_lvl = CE.effectiveness(tpm_lvl)print(f"effectiveness MICRO (24 etats) : {eff_micro:.4f}")print(f"effectiveness MACRO 'niveau de tri' ({tpm_lvl.shape[0]} etats) : {eff_lvl:.4f}")print(f"gain du macro intuitif : {eff_lvl - eff_micro:+.4f}")print("\nemergence causale obtenue par ce macro ?", "OUI"if eff_lvl > eff_micro else"NON")
effectiveness MICRO (24 etats) : 0.7170
effectiveness MACRO 'niveau de tri' (7 etats) : 0.6825
gain du macro intuitif : -0.0345
emergence causale obtenue par ce macro ? NON
Le macro intuitif ECHOUE : regrouper par niveau de tri baisse l’effectiveness. La raison est instructive — en oubliant quelle inversion subsiste, on rend les transitions plus floues (un même niveau de tri peut descendre vers plusieurs niveaux selon la permutation exacte). C’est exactement la lecon d’honnetete d’ICT-5 : l’emergence n’est pas automatique, et un coarse-graining « evident » peut tout aussi bien detruire de l’information causale. Il faut une méthode qui cherche la bonne echelle.
CE 2.0 ne se contente pas d’une echelle : il construit un chemin d’echelles micro -> macro. A chaque pas, greedy_apportionment essaie toutes les fusions de paires d’etats et retient celle qui maximise l’effectiveness a l’echelle plus grossiere. La construction de macro-etat sous intervention uniforme (merge_states) somme les colonnes (arriver dans l’un ou l’autre) et moyenne les lignes (intervenir sur le macro tire uniformement parmi ses micro-constituants).
Pourquoi l’effectiveness et pas l’EI en bits ? L’EI \(= \text{eff} \times \log_2 n\) est penalisee par le retrecissement de \(\log_2 n\) au coarse-graining : elle baisse mecaniquement même quand la structure causale s’ameliore. L’effectiveness, scale-free, est la grandeur que l’article apportionne le long du chemin.
res = CE.greedy_apportionment(tpm_micro) # primitive par defaut = effectivenessprint("Chemin d'echelles (micro -> macro) :")print(f"{'taille':>7}{'effectiveness':>14}{'EI (bits)':>11}{'determinisme':>13}{'delta_cp':>10}")print("-"*60)for s in res["scales"]: d =""if s["delta_cp"] isNoneelsef"{s['delta_cp']:+.4f}"print(f"{s['size']:>7}{s['effectiveness']:>14.4f}{s['effective_information']:>11.4f}"f" {s['determinism']:>13.4f}{d:>10}")eff_vals = [s["effectiveness"] for s in res["scales"]]print(f"\neffectiveness : micro = {eff_vals[0]:.4f} -> macro le plus grossier = {eff_vals[-1]:.4f}")print(f"emergence causale (macro > micro) ? {'OUI'ifmax(eff_vals) > eff_vals[0] else'NON'}"f" (+{max(eff_vals) - eff_vals[0]:.4f})")

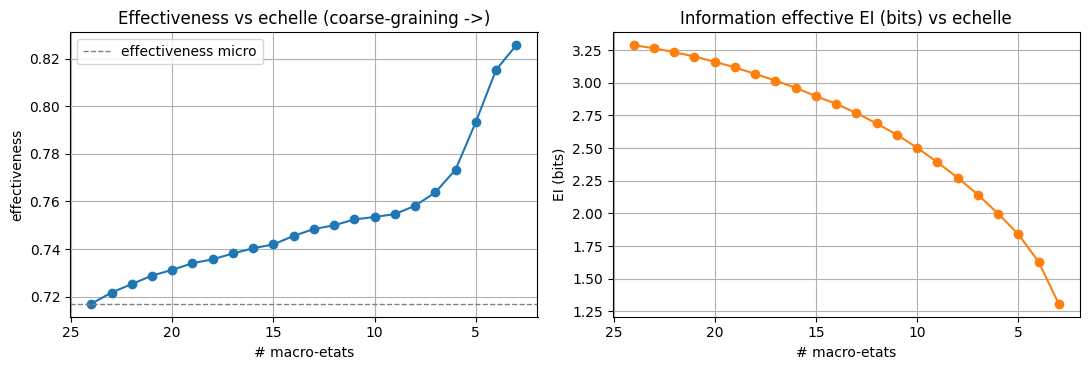

# L'effectiveness MONTE au coarse-graining (emergence) ; l'EI en bits DESCEND (log2 n)sizes = [s["size"] for s in res["scales"]]effs = [s["effectiveness"] for s in res["scales"]]eis = [s["effective_information"] for s in res["scales"]]fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(11, 3.8))ax1.plot(sizes, effs, "o-", color="tab:blue")ax1.axhline(effs[0], ls="--", color="gray", lw=1, label="effectiveness micro")ax1.set_title("Effectiveness vs echelle (coarse-graining ->)")ax1.set_xlabel("# macro-etats"); ax1.set_ylabel("effectiveness")ax1.invert_xaxis(); ax1.legend()ax2.plot(sizes, eis, "o-", color="tab:orange")ax2.set_title("Information effective EI (bits) vs echelle")ax2.set_xlabel("# macro-etats"); ax2.set_ylabel("EI (bits)")ax2.invert_xaxis()plt.tight_layout(); plt.show()
Lu de droite a gauche (coarse-graining), l’effectiveness monte continument au-dessus de sa valeur micro : c’est l’emergence causale, decouverte automatiquement la ou notre macro intuitif avait echoue. Dans le même temps l’EI en bits descend — non pas parce que le système « perd » de la causalite, mais parce que \(\log_2 n\) retrecit quand on fusionne des etats. C’est l’argument central de Hoel (2025) : juger l’emergence sur l’EI en bits masque le phenomene ; la grandeur pertinente est l’effectiveness scale-free.
6. La complexite emergente EC
L’article resume tout le chemin d’echelles par un seul nombre, la complexite emergente :
ou les \(\Delta_i\) sont les gains d’effectiveness le long du chemin et \(L\) le nombre de transitions d’echelle. EC est maximale quand le travail causal est largement distribue entre les echelles, et nulle si une seule echelle porte tout le gain. C’est une signature multi-echelles : un système a forte EC ne se laisse resumer par aucune echelle unique.
ec = res["emergent_complexity"]deltas = res["deltas"]print(f"complexite emergente EC = {ec:.4f}")print(f"nombre de transitions d'echelle L = {len(deltas)}")print(f"log2(L) = {np.log2(len(deltas)):.4f} ; H(p) = {ec - np.log2(len(deltas)):.4f}")# Ou se concentre le travail causal le long du chemin ?fig, ax = plt.subplots(figsize=(9, 3.4))trans_sizes = [s["size"] for s in res["scales"][1:]] # taille apres chaque fusionax.bar(range(len(deltas)), deltas, color="tab:purple")ax.set_xticks(range(len(deltas)))ax.set_xticklabels([f"{a}->{b}"for a, b inzip(trans_sizes[:-1] + [trans_sizes[-1]], trans_sizes)], rotation=90, fontsize=7)ax.set_title("Gain d'effectiveness par transition d'echelle (delta_cp)")ax.set_xlabel("transition (# etats avant -> apres)"); ax.set_ylabel("delta effectiveness")plt.tight_layout(); plt.show()
complexite emergente EC = 8.1658
nombre de transitions d'echelle L = 21
log2(L) = 4.3923 ; H(p) = 3.7735

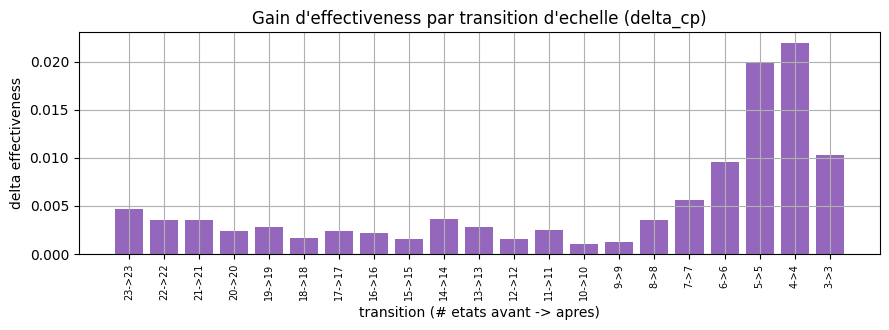

Le travail causal n’est pas porte par une seule fusion : les gains \(\Delta\) se repartissent sur tout le chemin, avec une concentration vers les echelles les plus grossieres (les dernières fusions, qui condensent les regimes de tri). D’ou une EC elevee : la morphogenese par tri possede une organisation causale reellement multi-echelles, qu’aucune description unique — ni micro, ni le « niveau de tri » intuitif — ne capture a elle seule.
7. Exercices
Trois exercices pour manipuler le pont tri -> TPM -> emergence. Les cellules de code sont des squelettes a completer : elles s’executent telles quelles (elles affichent un rappel et renvoient None) sans casser le notebook. Reutilisez collect_trajectories, TE.tpm_from_trajectories et le module CE.
Exercice 1 — L’effectiveness micro depend-elle de la taille ?
Faites varier la taille du tableau \(n \in \{3, 4, 5\}\) et mesurez l’effectiveness micro de la TPM estimee pour chaque taille. L’effectiveness micro monte-t-elle, descend-elle, ou reste-t-elle stable quand le système grandit ?
Indice 1 : collect_trajectories(n=...) accepte déjà le paramètre de taille.
Indice 2 : ne lancez pasgreedy_apportionment pour \(n = 5\) (120 etats : trop couteux) — ici on ne demande que l’effectiveness micro, qui est immediate.
Étape : pour chaque n, collecter -> TE.tpm_from_trajectories -> CE.effectiveness, puis tracer.
def effectiveness_vs_size(sizes=(3, 4, 5)):'''Renvoie {n: effectiveness_micro} pour chaque taille de tableau.''' results = {} # n -> effectiveness micro# TODO etudiant :# for n in sizes:# trajs_n = collect_trajectories(n=n)# tpm_n, _ = TE.tpm_from_trajectories(trajs_n, unseen="self")# results[n] = CE.effectiveness(tpm_n)# ... puis tracer results ...print("Exercice 1 - a completer")returnNoneeffectiveness_vs_size()
Exercice 1 - a completer
Exercice 2 — Un tableau chimerique change-t-il l’emergence ?
Un tableau chimerique melange les algotypes (bubbleetinsertion). Construisez-en un (p.ex. alternance ["bubble", "insertion", "bubble", "insertion"] pour \(n = 4\)), estimez sa TPM, lancez greedy_apportionment, et comparez son EC et son meilleur effectiveness macro a ceux du bubble pur calcules plus haut. Le melange de règles renforce-t-il ou affaiblit-il la signature multi-echelles ?
Comparer a : res["emergent_complexity"] et max(s["effectiveness"] for s in res["scales"]).
def emergence_chimerique():'''Compare l'emergence d'un tableau chimerique au bubble pur (res calcule plus haut).'''# TODO etudiant :# algos = ["bubble", "insertion", "bubble", "insertion"]# trajs_c = collect_trajectories(n=4, algotypes=algos)# tpm_c, _ = TE.tpm_from_trajectories(trajs_c, unseen="self")# res_c = CE.greedy_apportionment(tpm_c)# comparer res_c["emergent_complexity"] et max(eff) a ceux de `res`print("Exercice 2 - a completer")returnNoneemergence_chimerique()
Exercice 2 - a completer
Exercice 3 — La robustesse preserve-t-elle l’emergence ?
ICT-2/ICT-3 ont montre que le système se trie quand même avec une cellule defectueuse (frozen, mode passive : elle n’agit pas mais reste deplacable). Cette robustesse morphogenetique se traduit-elle dans le profil d’emergence causale ? Ajoutez une cellule gelee (p.ex. frozen=[False, True, False, False]), estimez la TPM, et comparez determinisme micro + EC au cas sain.
Reflexion : une cellule passagere ajoute-t-elle du bruit (baisse du determinisme) ou laisse-t-elle l’organisation multi-echelles intacte ?
def emergence_robustesse():'''Compare emergence avec une cellule frozen passive au cas sain.'''# TODO etudiant :# frozen = [False, True, False, False]# trajs_f = collect_trajectories(n=4, frozen=frozen)# tpm_f, _ = TE.tpm_from_trajectories(trajs_f, unseen="self")# comparer CE.causal_profile(tpm_f) et CE.greedy_apportionment(tpm_f)["emergent_complexity"]# au cas sain (tpm_micro / res)print("Exercice 3 - a completer")returnNoneemergence_robustesse()
Exercice 3 - a completer
Conclusion
Ce notebook a construit le pont annonce dans la feuille de route ICT : des trajectoires de morphogenese par tri (ICT-2) a une chaîne de Markov etat-a-etat (ict.tpm_estimation), puis a une analyse d’emergence causale (ict.causal_emergence, d’après Hoel 2025).
Ce qu’on retient :
CE 2.0 passe a l’echelle la ou PyPhi cale. En travaillant sur une TPM etat-a-etat plutot que sur \(\Phi\), on analyse des espaces d’etats (\(n!\) permutations) hors de portee de pyphi.macro (ICT-5).
L’emergence n’est pas automatique. Le macro « intuitif » (niveau de tri) baisse l’effectiveness ; c’est l’apportionnement glouton qui trouve l’echelle reellement emergente.
L’effectiveness, pas l’EI en bits. L’effectiveness scale-free monte au coarse-graining (emergence) ; l’EI descend a cause de \(\log_2 n\) — d’ou la mesure choisie par l’article.
EC quantifie la distribution multi-echelles du travail causal : la morphogenese par tri a une EC elevee, signature qu’aucune echelle unique ne la resume.
Suite — ICT-7 : signatures scale-free & fractales. Si le travail causal se distribue sur de nombreuses echelles (EC elevee), la distribution des gains \(\Delta\) suit-elle une loi de puissance ? ICT-7 cherchera ces signatures scale-free sur des systèmes plus grands. Pour relier ce niveau d’echelles au do-calculus (la même intervention uniforme do levee au niveau des echelles), voir le pont d’ICT-5.
Verdict SOTA (#3801). SOTA-OK : le notebook execute le vrai modèle de self-sorting (Zhang, Goldstein & Levin 2025) et la vraie reimplementation de CE 2.0 (Hoel 2025) sur une dynamique reelle ; aucune sortie n’est fabriquee. Le problème est non-degenere — l’emergence est decouverte (effectiveness 0.72 -> > 0.82) la ou un macro naif echoue.
Notebook-pont — du graphe causal au do-calculus — l’EI estimée ici repose sur des interventions uniformes (do(s) sur chaque état, maximum-entropy) : le pont donne l’armature formelle de ce même opérateur do (échelle de Pearl + 3 règles, exécutées sur dowhy) et relie cette série à Tweety-11, Infer-5 et PyMC-5.
