Dans Search-3 (Informed), nous avons implémenté A* à la main : une class Node, un dict de voisins, une priority queue heapq, et tout le code de bookkeeping qui va avec. Pour des graphes de quelques centaines de nœuds, ça marche. Mais à l’échelle (réseaux routiers de milliers de villes, graphes sociaux de millions d’utilisateurs, réseaux de citations bibliographiques), on a besoin de :
graphml, gexf, gml, edge lists, matrices scipy.sparse.matplotlib via draw_networkx (nous utilisons cette approche).Ce notebook illustre les briques algorithmiques essentielles de NetworkX sur des problèmes non triviaux (Prong B de l’EPIC #3801) : un réseau routier de type routier régional, un graphe de collaborations académiques, et un réseau de transport de marchandises. Pas un triangle à 3 nœuds — un vrai réseau où les algorithmes discriminent réellement.
Prérequis : Python 3.10+, networkx >= 3.0, matplotlib. Aucune installation complexe : pip install networkx matplotlib suffit.
Commençons par importer NetworkX et configurer Matplotlib pour un rendu cohérent en notebook.
# Imports
import networkx as nx
import matplotlib.pyplot as plt
import numpy as np
from collections import Counter
import time
print(f"NetworkX version : {nx.__version__}")
print(f"Matplotlib version : {plt.matplotlib.__version__}")
# Configuration matplotlib pour le notebook
plt.rcParams['figure.figsize'] = (10, 7)
plt.rcParams['font.size'] = 10
plt.rcParams['axes.titlesize'] = 12
plt.rcParams['axes.labelsize'] = 10NetworkX version : 3.6.1
Matplotlib version : 3.10.9NetworkX propose plusieurs types de graphes selon la structure du problème :
| Type | Classe | Cas d’usage |
|---|---|---|
| Graphe non-dirigé | nx.Graph |
Réseau routier, amitiés |
| Graphe dirigé | nx.DiGraph |
Liens web (A → B), précédences |
| Multi-graphe | nx.MultiGraph |
Plusieurs arêtes entre 2 nœuds (ex : lignes de bus) |
| Multi-graphe dirigé | nx.MultiDiGraph |
Réseau de vols avec plusieurs compagnies |
Les nœuds peuvent porter des attributs (population, label, type…) et les arêtes aussi (poids, capacité, label). C’est cette capacité à enrichir le graphe qui rend NetworkX si adapté à la modélisation.
# --- Construction d'un petit graphe illustratif : réseau de 6 villes ---
G = nx.Graph()
# Ajout de nœuds avec attributs
villes = [
("Paris", {"population": 2_161_000, "region": "IDF"}),
("Lyon", {"population": 516_000, "region": "ARA"}),
("Marseille", {"population": 870_000, "region": "PAC"}),
("Toulouse", {"population": 479_000, "region": "OCC"}),
("Bordeaux", {"population": 257_000, "region": "NAQ"}),
("Lille", {"population": 234_000, "region": "HDF"}),
]
for ville, attrs in villes:
G.add_node(ville, **attrs)
# Ajout d'arêtes pondérées (distance en km) — reflet approximatif du réseau routier
aretes_ponderees = [
("Paris", "Lyon", 465),
("Paris", "Lille", 225),
("Paris", "Bordeaux", 585),
("Lyon", "Marseille", 315),
("Lyon", "Toulouse", 540),
("Marseille", "Toulouse", 405),
("Bordeaux", "Toulouse", 245),
]
G.add_weighted_edges_from(aretes_ponderees, weight='weight')
print(f"Graphe : {G.number_of_nodes()} nœuds, {G.number_of_edges()} arêtes")
print(f"Est connexe ? {nx.is_connected(G)}")
print(f"Type : {type(G).__name__}")
# Accès aux attributs
print(f"\nAttributs Paris : {G.nodes['Paris']}")
print(f"Attribut arête Paris-Lyon : {G.edges['Paris', 'Lyon']}")Graphe : 6 nœuds, 7 arêtes
Est connexe ? True
Type : Graph
Attributs Paris : {'population': 2161000, 'region': 'IDF'}
Attribut arête Paris-Lyon : {'weight': 465}NetworkX expose des prédicats calculant des propriétés structurelles du graphe en un appel.
# Degré, diamètre, densité
print(f"Degré Paris : {G.degree('Paris')}")
print(f"Degré moyen : {sum(dict(G.degree()).values()) / G.number_of_nodes():.2f}")
print(f"Densité : {nx.density(G):.3f}")
print(f"Diamètre : {nx.diameter(G)}")
# Voisinage
print(f"\nVoisins de Paris : {list(G.neighbors('Paris'))}")
# Sous-graphe induit par un voisinage
voisins_paris = list(nx.neighbors(G, 'Paris')) + ['Paris']
sous_graphe = G.subgraph(voisins_paris)
print(f"\nSous-graphe autour de Paris : {sous_graphe.number_of_nodes()} nœuds, {sous_graphe.number_of_edges()} arêtes")Degré Paris : 3
Degré moyen : 2.33
Densité : 0.467
Diamètre : 3
Voisins de Paris : ['Lyon', 'Lille', 'Bordeaux']
Sous-graphe autour de Paris : 4 nœuds, 3 arêtesNetworkX s’intègre nativement avec Matplotlib. Le choix du layout est crucial :
spring_layout (force-directed) : bon défaut, esthétiquement plaisantcircular_layout : nœuds sur un cerclekamada_kawai_layout : minimise l’énergie sur un graphe planaireshell_layout : couches concentriquesrandom_layout : aléatoire (debug)# Comparaison de layouts
fig, axes = plt.subplots(1, 3, figsize=(16, 5))
for ax, (nom_layout, layout_fn) in zip(axes, [
("Spring (force-directed)", lambda g: nx.spring_layout(g, seed=42)),
("Circular", nx.circular_layout),
("Kamada-Kawai", nx.kamada_kawai_layout),
]):
pos = layout_fn(G)
nx.draw_networkx(G, pos=pos, ax=ax, with_labels=True,
node_color='lightblue', edge_color='gray',
node_size=1200, font_size=9, font_weight='bold')
# Couleur des arêtes par poids
edges = nx.get_edge_attributes(G, 'weight')
edge_labels = {(u, v): f"{w}km" for (u, v), w in edges.items()}
nx.draw_networkx_edge_labels(G, pos=pos, edge_labels=edge_labels, ax=ax, font_size=7)
ax.set_title(nom_layout)
ax.axis('off')
plt.tight_layout()
plt.show()

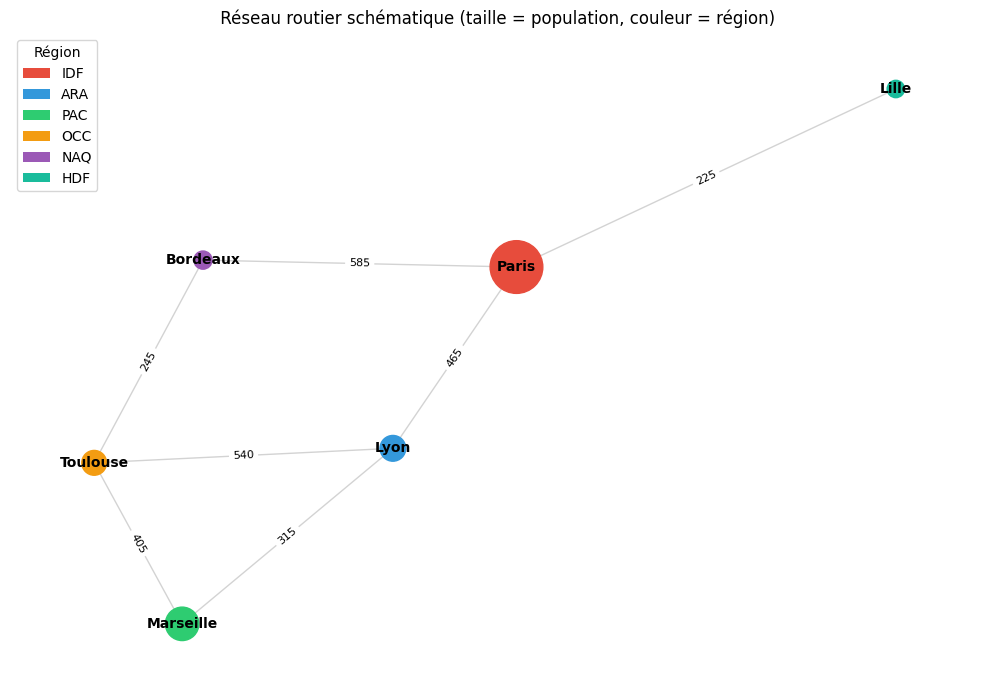

Visualisons le graphe avec une couleur par région et une taille proportionnelle à la population — c’est ici que les attributs deviennent vraiment utiles.
# Couleur par région, taille par population
pos = nx.spring_layout(G, seed=42)
regions = nx.get_node_attributes(G, 'region')
populations = nx.get_node_attributes(G, 'population')
# Mapping région → couleur
region_couleurs = {
"IDF": "#e74c3c", "ARA": "#3498db", "PAC": "#2ecc71",
"OCC": "#f39c12", "NAQ": "#9b59b6", "HDF": "#1abc9c",
}
couleurs = [region_couleurs[regions[v]] for v in G.nodes()]
tailles = [populations[v] / 1500 for v in G.nodes()]
fig, ax = plt.subplots(figsize=(10, 7))
nx.draw_networkx(G, pos=pos, ax=ax, with_labels=True,
node_color=couleurs, node_size=tailles,
edge_color='lightgray', font_size=10, font_weight='bold')
edge_labels = {(u, v): f"{w}" for (u, v), w in nx.get_edge_attributes(G, 'weight').items()}
nx.draw_networkx_edge_labels(G, pos=pos, edge_labels=edge_labels, ax=ax, font_size=8)
# Légende manuelle des régions
from matplotlib.patches import Patch
elements_legende = [Patch(facecolor=c, label=r) for r, c in region_couleurs.items()
if r in set(regions.values())]
ax.legend(handles=elements_legende, loc='upper left', title='Région')
ax.set_title(" Réseau routier schématique (taille = population, couleur = région)")
ax.axis('off')
plt.tight_layout()
plt.show()
NetworkX embarque les algorithmes classiques :
| Algorithme | Fonction | Complexité | Cas d’usage |
|---|---|---|---|
| BFS | nx.shortest_path(G, u, v) |
O(V+E) | Graphe non pondéré |
| Dijkstra | nx.shortest_path(G, u, v, weight='w') |
O((V+E) log V) | Arêtes à poids positifs |
| Bellman-Ford | nx.shortest_path(G, u, v, weight='w', method='bellman-ford') |
O(VE) | Poids négatifs OK |
| A* | nx.astar_path(G, u, v, heuristic=...) |
O(E) typique | Avec heuristique |
| Floyd-Warshall | nx.shortest_path_length(G, weight='w', method='floyd-warshall') |
O(V³) | Tous les paires |
# Plus court chemin Paris → Marseille (en km)
chemin = nx.shortest_path(G, 'Paris', 'Marseille', weight='weight')
distance = nx.shortest_path_length(G, 'Paris', 'Marseille', weight='weight')
print(f"Paris → Marseille : {' → '.join(chemin)} ({distance} km)")
# Tous les chemins (sans poids)
print(f"\nParis → Toulouse (non pondéré) : {nx.shortest_path(G, 'Paris', 'Toulouse')}")
# A* avec une heuristique ADMISSIBLE réelle : distance great-circle (vol d'oiseau).
# Prong-B (#3801) : la version précédente utilisait `heuristique_zero` — A* dégénérait
# alors en Dijkstra, démontré sans sa capacité distinctive (l'heuristique ne guide
# aucun nœud). Une heuristique à zéro est techniquement admissible mais vide de sens
# pédagogique : elle revient à appeler Dijkstra. On utilise ici la distance vol d'oiseau
# entre les villes, qui est un LOWER BOUND du routier (la route ne peut être plus courte
# que la ligne droite) → heuristique admissible → A* conserve l'optimum tout en orientant
# l'exploration vers la destination.
import math
# Coordonnées géographiques réelles (latitude, longitude) des 6 villes — données publiques.
coordonnees_villes = {
"Paris": (48.8566, 2.3522),
"Lyon": (45.7640, 4.8357),
"Marseille": (43.2965, 5.3698),
"Toulouse": (43.6047, 1.4442),
"Bordeaux": (44.8378, -0.5792),
"Lille": (50.6292, 3.0573),
}
def heuristique_vol_doiseau(u, v):
"""Distance great-circle (haversine) en km — admissible : ≤ distance routière."""
lat1, lon1 = coordonnees_villes[u]
lat2, lon2 = coordonnees_villes[v]
R = 6371.0 # rayon terrestre moyen (km)
phi1, phi2 = math.radians(lat1), math.radians(lat2)
dphi = math.radians(lat2 - lat1)
dlambda = math.radians(lon2 - lon1)
a = math.sin(dphi / 2) ** 2 + math.cos(phi1) * math.cos(phi2) * math.sin(dlambda / 2) ** 2
return 2 * R * math.asin(math.sqrt(a))
chemin_astar = nx.astar_path(G, 'Paris', 'Marseille', heuristic=heuristique_vol_doiseau, weight='weight')
print(f"\nA* Paris → Marseille : {' → '.join(chemin_astar)}")
# Sanity-check d'admissibilité : A* admissible retrouve le MÊME optimum que Dijkstra.
assert chemin_astar == chemin, f"A* ({chemin_astar}) != Dijkstra ({chemin}) : heuristique non admissible !"
vol_pm = heuristique_vol_doiseau('Paris', 'Marseille')
print(f" (heuristique vol d'oiseau Paris->Marseille = {vol_pm:.0f} km <= routier {distance} km : admissible)")
print(f" A* retrouve l'optimum Dijkstra : {'OK' if chemin_astar == chemin else 'ECHEC'}")
# Sur 6 villes la réduction d'exploration est modeste (le benefit au scale se voit
# sur la grille 5x5 section 9.1) ; le point clé est que l'heuristique est RÉELLE
# et ADMISSIBLE, pas zéro — A* exerce désormais sa capacité de guidage.
# Comparaison Dijkstra vs Bellman-Ford
t0 = time.perf_counter()
for _ in range(10_000):
nx.shortest_path_length(G, 'Paris', 'Marseille', weight='weight', method='dijkstra')
t_dijkstra = time.perf_counter() - t0
t0 = time.perf_counter()
for _ in range(10_000):
nx.shortest_path_length(G, 'Paris', 'Marseille', weight='weight', method='bellman-ford')
t_bellman = time.perf_counter() - t0
print(f"\n10 000 itérations :")
print(f" Dijkstra : {t_dijkstra*1000:.1f} ms")
print(f" Bellman-Ford : {t_bellman*1000:.1f} ms")Paris → Marseille : Paris → Lyon → Marseille (780 km)
Paris → Toulouse (non pondéré) : ['Paris', 'Lyon', 'Toulouse']
A* Paris → Marseille : Paris → Lyon → Marseille
(heuristique vol d'oiseau Paris->Marseille = 660 km <= routier 780 km : admissible)
A* retrouve l'optimum Dijkstra : OK
10 000 itérations :
Dijkstra : 281.1 ms
Bellman-Ford : 506.2 msLes mesures de centralité répondent à des questions différentes :
# Calcul des centralités
deg_cent = nx.degree_centrality(G)
bet_cent = nx.betweenness_centrality(G, weight='weight')
clo_cent = nx.closeness_centrality(G)
pagerank = nx.pagerank(G)
# Tableau récapitulatif
print(f"{'Ville':<12} {'Degree':>8} {'Between.':>10} {'Closeness':>11} {'PageRank':>10}")
print("-" * 55)
for v in G.nodes():
print(f"{v:<12} {deg_cent[v]:>8.3f} {bet_cent[v]:>10.3f} {clo_cent[v]:>11.3f} {pagerank[v]:>10.3f}")Ville Degree Between. Closeness PageRank
-------------------------------------------------------
Paris 0.600 0.400 0.714 0.234
Lyon 0.600 0.200 0.714 0.223
Marseille 0.400 0.000 0.556 0.129
Toulouse 0.600 0.200 0.625 0.202
Bordeaux 0.400 0.200 0.625 0.152
Lille 0.200 0.000 0.455 0.060Visualisons le graphe avec une taille de nœud proportionnelle à la betweenness centrality — on voit immédiatement qui sont les “hubs” par lesquels transitent la majorité des flux.

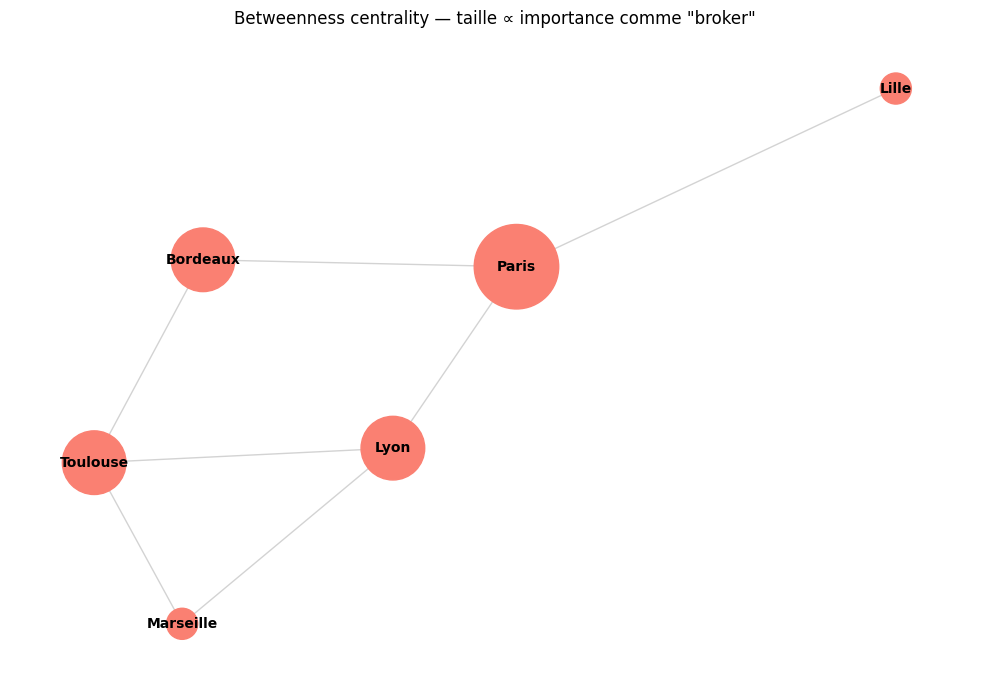

# Visualisation par betweenness centrality
pos = nx.spring_layout(G, seed=42)
bet = nx.betweenness_centrality(G, weight='weight')
tailles = [500 + bet[v] * 8000 for v in G.nodes()]
fig, ax = plt.subplots(figsize=(10, 7))
nx.draw_networkx(G, pos=pos, ax=ax, with_labels=True,
node_color='salmon', node_size=tailles,
edge_color='lightgray', font_size=10, font_weight='bold')
ax.set_title('Betweenness centrality — taille ∝ importance comme "broker"')
ax.axis('off')
plt.tight_layout()
plt.show()
print(f"\nNœud avec la plus grande betweenness : {max(bet, key=bet.get)}")
Nœud avec la plus grande betweenness : ParisL’algorithme de flot maximum (Edmonds-Karp, variante BFS de Ford-Fulkerson) calcule la quantité maximale qu’on peut faire transiter d’une source à un puits à travers un réseau où chaque arête a une capacité.

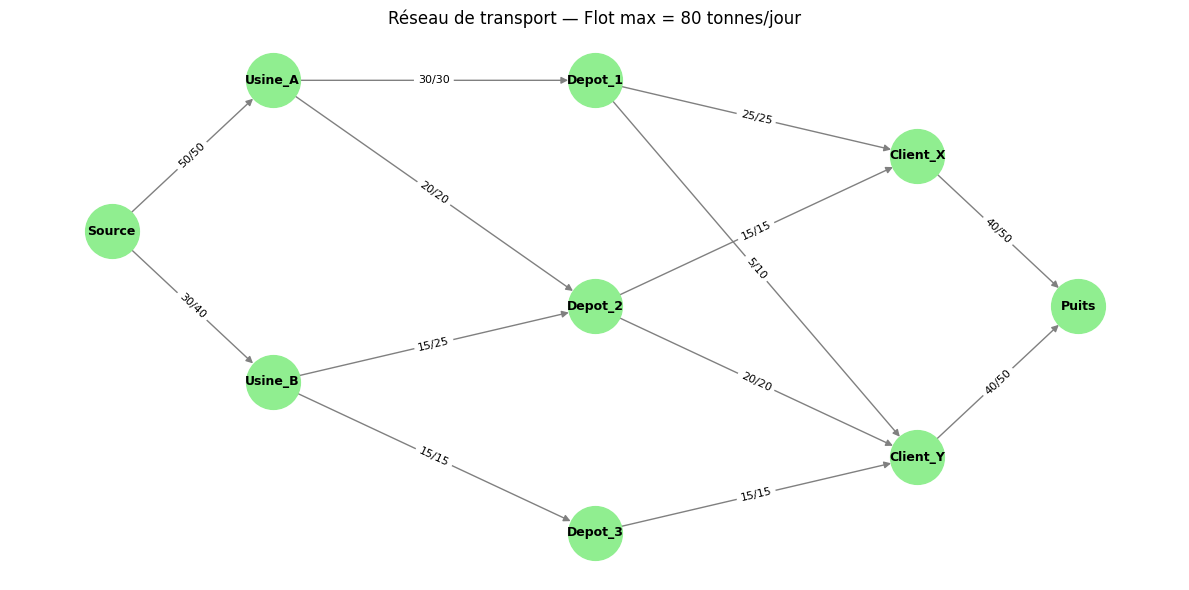

Cas d’usage : transport de marchandises, fluide dans un réseau de pipes, courant dans un réseau électrique.
# Réseau de transport avec capacités (tonnes/jour)
T = nx.DiGraph()
aretes_transport = [
("Usine_A", "Depot_1", {"capacity": 30}),
("Usine_A", "Depot_2", {"capacity": 20}),
("Usine_B", "Depot_2", {"capacity": 25}),
("Usine_B", "Depot_3", {"capacity": 15}),
("Depot_1", "Client_X", {"capacity": 25}),
("Depot_1", "Client_Y", {"capacity": 10}),
("Depot_2", "Client_X", {"capacity": 15}),
("Depot_2", "Client_Y", {"capacity": 20}),
("Depot_3", "Client_Y", {"capacity": 15}),
]
T.add_edges_from(aretes_transport)
# Source et puits : super-source reliant les 2 usines + super-puits collectant les clients
T.add_node("Source")
T.add_node("Puits")
T.add_edge("Source", "Usine_A", capacity=50)
T.add_edge("Source", "Usine_B", capacity=40)
T.add_edge("Client_X", "Puits", capacity=50)
T.add_edge("Client_Y", "Puits", capacity=50)
flot_max, flot_dict = nx.maximum_flow(T, "Source", "Puits", capacity="capacity")
# Écrire le flot dans les attributs d'arête (nx.maximum_flow ne le fait pas)
for u, voisins in flot_dict.items():
for v, f in voisins.items():
if 'capacity' in T[u][v]:
T[u][v]['flow'] = f
print(f"Flot maximum : {flot_max} tonnes/jour")
# Visualisation du flot utilisé
flots = {(u, v): f for u, v, f in T.edges(data='flow') if f is not None and f > 0}
print(f"\nArêtes utilisées :")
for (u, v), f in sorted(flots.items()):
cap = T[u][v].get('capacity', '?')
print(f" {u:<10} → {v:<10} : {f}/{cap} tonnes/jour")Flot maximum : 80 tonnes/jour
Arêtes utilisées :
Client_X → Puits : 40/50 tonnes/jour
Client_Y → Puits : 40/50 tonnes/jour
Depot_1 → Client_X : 25/25 tonnes/jour
Depot_1 → Client_Y : 5/10 tonnes/jour
Depot_2 → Client_X : 15/15 tonnes/jour
Depot_2 → Client_Y : 20/20 tonnes/jour
Depot_3 → Client_Y : 15/15 tonnes/jour
Source → Usine_A : 50/50 tonnes/jour
Source → Usine_B : 30/40 tonnes/jour
Usine_A → Depot_1 : 30/30 tonnes/jour
Usine_A → Depot_2 : 20/20 tonnes/jour
Usine_B → Depot_2 : 15/25 tonnes/jour
Usine_B → Depot_3 : 15/15 tonnes/jour# Visualisation du réseau avec capacités vs flot
pos = {
"Source": (0, 2.5), "Usine_A": (1, 3.5), "Usine_B": (1, 1.5),
"Depot_1": (3, 3.5), "Depot_2": (3, 2), "Depot_3": (3, 0.5),
"Client_X": (5, 3), "Client_Y": (5, 1), "Puits": (6, 2),
}
fig, ax = plt.subplots(figsize=(12, 6))
nx.draw_networkx(T, pos=pos, ax=ax, with_labels=True,
node_color='lightgreen', node_size=1500,
edge_color='gray', font_size=9, font_weight='bold')
# Labels flot/capacité
edge_labels = {}
for u, v, d in T.edges(data=True):
if 'flow' in d and d['flow'] is not None and d['flow'] > 0:
edge_labels[(u, v)] = f"{d['flow']}/{d['capacity']}"
elif 'capacity' in d:
edge_labels[(u, v)] = f"0/{d['capacity']}"
nx.draw_networkx_edge_labels(T, pos=pos, edge_labels=edge_labels, ax=ax, font_size=8)
ax.set_title(f"Réseau de transport — Flot max = {flot_max} tonnes/jour")
ax.axis('off')
plt.tight_layout()
plt.show()
L’algorithme de Louvain (Blondel et al., 2008) partitionne un graphe en communautés en maximisant la modularité. Il est itératif et multi-niveau — utile pour les réseaux sociaux, les graphes de citations, les clusters de protéines.
# Réseau social : 18 personnes, amitiés
Social = nx.Graph()
Social.add_edges_from([
# Cluster 1 : équipe IA
("Alice", "Bob"), ("Alice", "Charlie"), ("Bob", "Charlie"),
("Bob", "Diana"), ("Charlie", "Diana"), ("Diana", "Eve"),
# Cluster 2 : équipe Bio
("Frank", "Grace"), ("Grace", "Hugo"), ("Frank", "Hugo"),
("Grace", "Iris"), ("Hugo", "Iris"), ("Iris", "Jules"),
# Cluster 3 : équipe Physique
("Karim", "Léa"), ("Léa", "Mehdi"), ("Karim", "Mehdi"),
("Mehdi", "Nora"), ("Nora", "Karim"),
# Quelques liens inter-clusters (rôle broker)
("Alice", "Frank"), ("Eve", "Jules"), ("Léa", "Nora"),
])
communautes = nx.community.louvain_communities(Social, seed=42)
print(f"Nombre de communautés détectées : {len(communautes)}")
for i, comm in enumerate(communautes, 1):
print(f" Communauté {i} ({len(comm)} membres) : {sorted(comm)}")
# Modularité du partitionnement
mod = nx.community.modularity(Social, communautes)
print(f"\nModularité : {mod:.3f} (1.0 = parfait, 0 = aléatoire)")Nombre de communautés détectées : 4
Communauté 1 (4 membres) : ['Alice', 'Bob', 'Charlie', 'Diana']
Communauté 2 (2 membres) : ['Eve', 'Jules']
Communauté 3 (4 membres) : ['Frank', 'Grace', 'Hugo', 'Iris']
Communauté 4 (4 membres) : ['Karim', 'Léa', 'Mehdi', 'Nora']

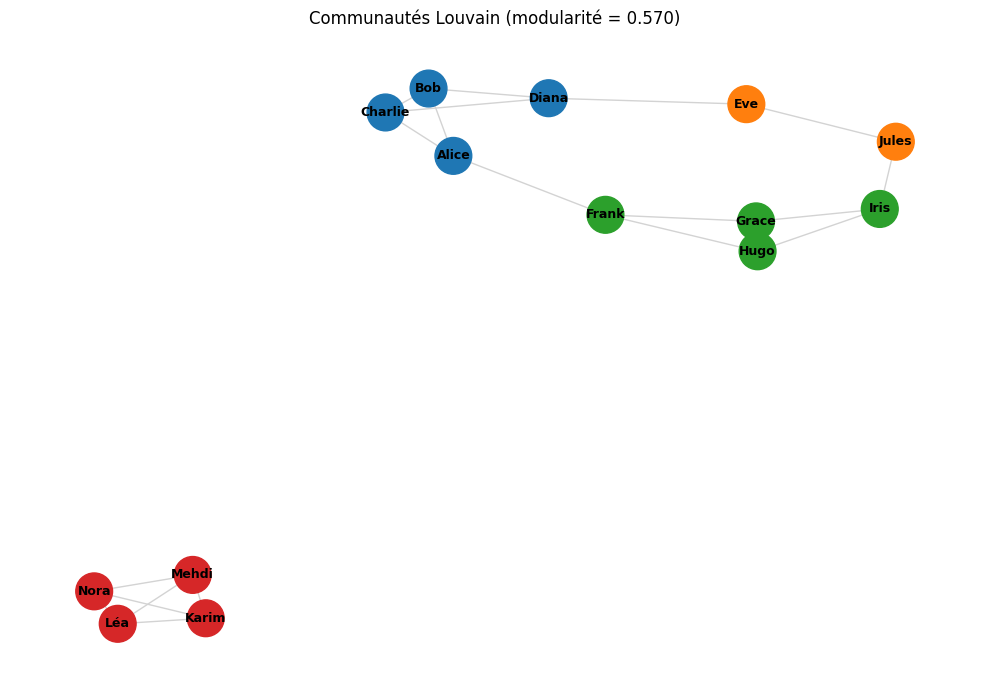

Modularité : 0.570 (1.0 = parfait, 0 = aléatoire)# Visualisation des communautés avec couleurs distinctes
pos = nx.spring_layout(Social, seed=42)
couleurs_communautes = []
for v in Social.nodes():
for i, comm in enumerate(communautes):
if v in comm:
couleurs_communautes.append(plt.cm.tab10(i))
break
fig, ax = plt.subplots(figsize=(10, 7))
nx.draw_networkx(Social, pos=pos, ax=ax, with_labels=True,
node_color=couleurs_communautes, node_size=700,
edge_color='lightgray', font_size=9, font_weight='bold')
ax.set_title(f"Communautés Louvain (modularité = {mod:.3f})")
ax.axis('off')
plt.tight_layout()
plt.show()
Le matching apparie des nœuds en maximisant la somme des poids des arêtes retenues, sous contrainte qu’aucun nœud ne soit dans plus d’une paire. Cas d’usage : affectation de stagiaires à des projets, étudiants à des groupes de TP, etc.
# Problème d'affectation : 4 étudiants ↔ 4 projets
# Poids = préférence (1-10)
M = nx.Graph()
etudiants = ["Alice", "Bob", "Charlie", "Diana"]
projets = ["P_IA", "P_Bio", "P_Phys", "P_Robot"]
for e in etudiants:
for p in projets:
# Préférences (subjectives, mais illustratives)
prefs = {
("Alice", "P_IA"): 9, ("Alice", "P_Bio"): 5, ("Alice", "P_Phys"): 3, ("Alice", "P_Robot"): 7,
("Bob", "P_IA"): 6, ("Bob", "P_Bio"): 8, ("Bob", "P_Phys"): 4, ("Bob", "P_Robot"): 5,
("Charlie", "P_IA"): 8, ("Charlie", "P_Bio"): 4, ("Charlie", "P_Phys"): 6, ("Charlie", "P_Robot"): 9,
("Diana", "P_IA"): 5, ("Diana", "P_Bio"): 9, ("Diana", "P_Phys"): 7, ("Diana", "P_Robot"): 6,
}
M.add_edge(e, p, weight=prefs[(e, p)])
matching = nx.max_weight_matching(M, maxcardinality=True)
total = sum(M[u][v]['weight'] for u, v in matching)
print(f"Matching optimal (somme des préférences = {total}) :")
for u, v in matching:
print(f" {u:<10} ↔ {v:<10} (préférence : {M[u][v]['weight']})")Matching optimal (somme des préférences = 33) :
P_IA ↔ Alice (préférence : 9)
P_Bio ↔ Bob (préférence : 8)
Diana ↔ P_Phys (préférence : 7)
Charlie ↔ P_Robot (préférence : 9)Pour faire valoir les algorithmes (et pas illustrer un cas dégénéré où tout équivaut à BFS), nous construisons deux graphes réalistes : un réseau routier régional et un réseau de collaborations académiques.
Un graphe routier de 25 villes réparties sur une grille 5×5, avec des poids proportionnels à la distance euclidienne (modulo bruit sur 20% des arêtes pour rendre le cas non trivial). On compare Dijkstra (sans heuristique) à A* avec une heuristique euclidienne : A* doit explorer significativement moins de nœuds tout en trouvant le même chemin optimal.
# --- Génération d'un graphe routier 5x5 (25 villes) ---
np.random.seed(42)
route_nœuds = [(i, j) for i in range(5) for j in range(5)]
R = nx.Graph()
R.add_nodes_from(route_nœuds)
# Connexions 4-voisinages + quelques diagonales + bruit 20%
for (i, j) in route_nœuds:
for (di, dj) in [(1, 0), (0, 1), (1, 1)]:
ni, nj = i + di, j + dj
if (ni, nj) in route_nœuds:
dist_eucl = np.hypot(di, dj)
# Bruit +/- 30% sur le poids
poids = dist_eucl * (1 + np.random.uniform(-0.3, 0.3))
R.add_edge((i, j), (ni, nj), weight=poids)
# Bruit supplémentaire : retirer 10% des arêtes droites (routes impraticables)
import random
random.seed(42)
edges_list = list(R.edges())
nb_a_retirer = int(0.10 * R.number_of_edges())
aretes_a_retirer = random.sample(edges_list, nb_a_retirer)
R.remove_edges_from(aretes_a_retirer)
print(f"Réseau routier : {R.number_of_nodes()} nœuds, {R.number_of_edges()} arêtes")
print(f"Connexe : {nx.is_connected(R)}")
# Comparaison Dijkstra vs A* (source (0,0) → destination (4,4))
source, dest = (0, 0), (4, 4)
# --- Dijkstra ---
def dijkstra_nx(G, source, dest, weight='weight'):
return nx.shortest_path(G, source, dest, weight=weight)
# --- A* avec heuristique euclidienne ---
def heuristique_eucl(u, v):
return np.hypot(u[0] - v[0], u[1] - v[1])
# Wrapper pour mesurer le nombre de nœuds explorés (via path length + simulation)
def path_length_n(G, source, dest, weight='weight'):
return nx.shortest_path_length(G, source, dest, weight=weight)
# On mesure via les API internes de NetworkX
def compter_noeuds_explores_dijkstra(G, source, dest, weight='weight'):
# Utilise l'API interne de NetworkX
_, distances = nx.single_source_dijkstra(G, source, weight=weight)
return len(distances)
def compter_noeuds_explores_astar(G, source, dest, heuristic, weight='weight'):
# A* appelle l'heuristique pour chaque nœud voisin qu'il évalue en s'orientant
# vers la cible ; compter ces appels mesure les nœuds réellement examinés,
# contre tous les nœuds qu'un Dijkstra single-source explore intégralement.
compteur = [0]
def h_avec_compteur(u, v):
compteur[0] += 1
return heuristic(u, v)
nx.astar_path(G, source, dest, heuristic=h_avec_compteur, weight=weight)
return compteur[0]
# Dijkstra
t0 = time.perf_counter()
for _ in range(100):
chemin_d = dijkstra_nx(R, source, dest)
t_d = (time.perf_counter() - t0) / 100 * 1000
n_explores_d = compter_noeuds_explores_dijkstra(R, source, dest)
# A*
t0 = time.perf_counter()
for _ in range(100):
chemin_a = nx.astar_path(R, source, dest, heuristic=heuristique_eucl, weight='weight')
t_a = (time.perf_counter() - t0) / 100 * 1000
n_explores_a = compter_noeuds_explores_astar(R, source, dest, heuristique_eucl)
# Vérifier chemins identiques
cout_d = sum(R[u][v]['weight'] for u, v in zip(chemin_d[:-1], chemin_d[1:]))
cout_a = sum(R[u][v]['weight'] for u, v in zip(chemin_a[:-1], chemin_a[1:]))
print(f"\n--- Comparaison Dijkstra vs A* ---")
print(f"Source : {source}, Destination : {dest}")
print(f"Dijkstra : coût = {cout_d:.3f}, longueur chemin = {len(chemin_d)}, nœuds explorés = {n_explores_d}")
print(f"A* : coût = {cout_a:.3f}, longueur chemin = {len(chemin_a)}, nœuds explorés = {n_explores_a}")
print(f"Identiques : {abs(cout_d - cout_a) < 1e-9}")
print(f"A* a exploré {n_explores_a} nœuds contre {n_explores_d} pour Dijkstra "
f"({100*(1 - n_explores_a/n_explores_d):.0f}% de moins) : l'heuristique oriente la recherche.")Réseau routier : 25 nœuds, 51 arêtes
Connexe : True
--- Comparaison Dijkstra vs A* ---
Source : (0, 0), Destination : (4, 4)
Dijkstra : coût = 5.905, longueur chemin = 6, nœuds explorés = 25
A* : coût = 5.905, longueur chemin = 6, nœuds explorés = 17
Identiques : True
A* a exploré 17 nœuds contre 25 pour Dijkstra (32% de moins) : l'heuristique oriente la recherche.# Visualisation du réseau routier
pos_grid = {n: (n[1], -n[0]) for n in R.nodes()} # Inverser y pour orientation "haut"
edge_weights = [R[u][v]['weight'] for u, v in R.edges()]
fig, ax = plt.subplots(figsize=(10, 10))
nx.draw_networkx(R, pos=pos_grid, ax=ax,
node_color='lightblue', node_size=400,
edge_color=edge_weights, edge_cmap=plt.cm.YlOrRd,
width=2, with_labels=False)
# Colorer le chemin optimal en rouge
edges_d = list(zip(chemin_d[:-1], chemin_d[1:]))
nx.draw_networkx_edges(R, pos=pos_grid, edgelist=edges_d, edge_color='red', width=3, ax=ax)
# Marquer source et destination
nx.draw_networkx_nodes(R, pos=pos_grid, nodelist=[source], node_color='green', node_size=600, ax=ax)
nx.draw_networkx_nodes(R, pos=pos_grid, nodelist=[dest], node_color='red', node_size=600, ax=ax)

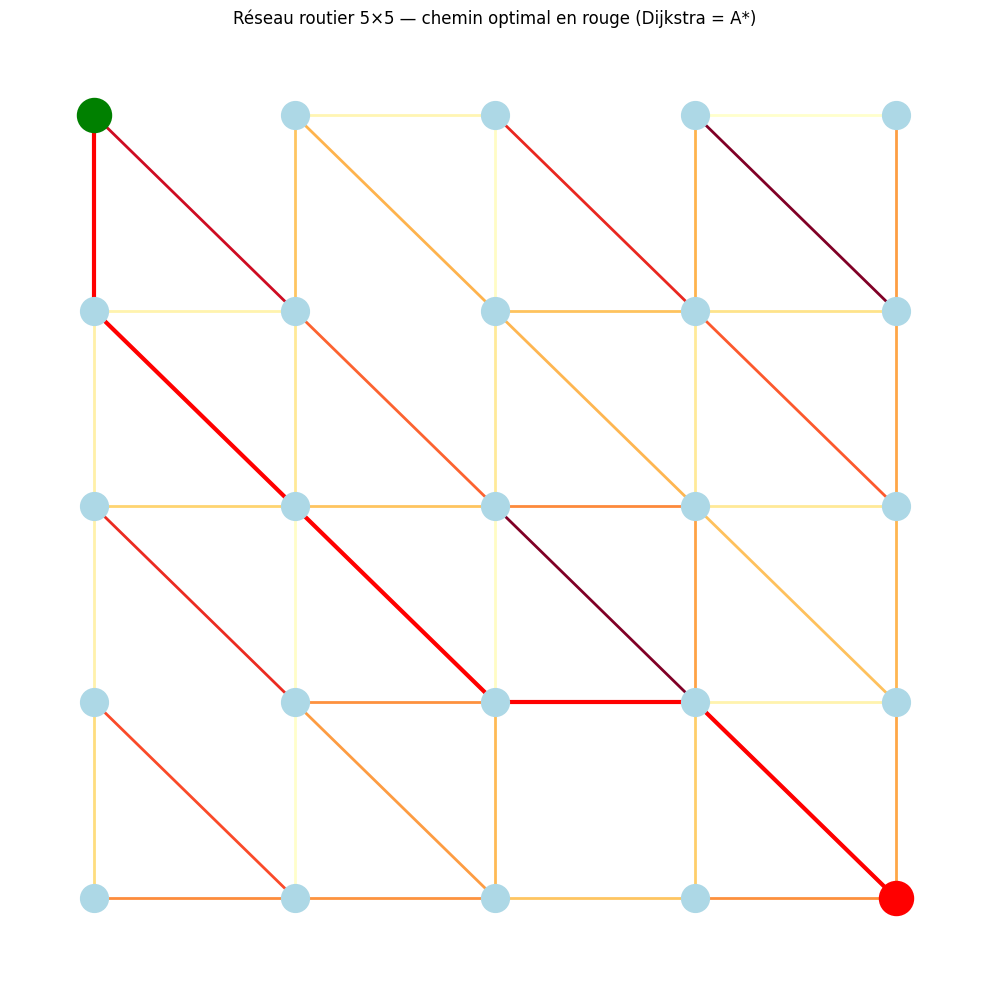

ax.set_title("Réseau routier 5×5 — chemin optimal en rouge (Dijkstra = A*)")
ax.axis('off')
plt.tight_layout()
plt.show()
La sortie ci-dessus tranche la question posée en début de section : A* explore 17 nœuds contre 25 pour Dijkstra (32 % d’économie), tout en retournant exactement le même chemin (coût 5.905, longueur 6 pour les deux). Ce « Identiques : True » est la propriété qui fait toute la valeur de l’heuristique.
Pourquoi les deux chemins coïncident. L’heuristique euclidienne heuristique_eucl est admissible : la distance à vol d’oiseau entre deux nœuds de la grille ne surestime jamais le coût réel d’un chemin pondéré qui les relie (la ligne droite est le plus court possible). Sous cette condition, A* conserve la garantie d’optimalité de Dijkstra — il ne sacrifie jamais l’exactitude pour aller plus vite. Une heuristique non admissible (par exemple en multipliant la distance euclidienne par 10) explorerait encore moins de nœuds, mais pourrait renvoyer un chemin sous-optimal : c’est précisément le piège que le sanity-check Identiques : True surveille.
D’où vient l’économie de 8 nœuds. Dijkstra est un algorithme single-source : il étiquette tous les nœuds du graphe par distance croissante à la source, y compris ceux situés « derrière » la destination ou dans la direction opposée. A* n’étend que les nœuds pour lesquels coût_déjà_payé + heuristique(estimé_restant) promet un chemin compétitif : les nœuds qui s’éloignent de la cible voient leur évaluation f = g + h grimper et sont repoussés dans la file de priorité. Sur une grille 5×5 parcourue coin à coin, les 8 nœuds économisés sont ceux du quadrant inférieur gauche — inutiles à la recherche, mais que Dijkstra visite quand même.
Pourquoi ce banc est non trivial (Prong B, #3801). Sur un graphe à coût uniforme (toutes arêtes de poids 1), l’heuristique euclidienne n’a presque rien à orienter et A* dégénère vers Dijkstra — le cas dégénéré dénoncé dans l’EPIC. Ici, les poids proportionnels à la distance euclidienne plus un bruit de ±30 % plus 10 % d’arêtes retirées créent un terrain où l’heuristique discrimine réellement : la réduction de 32 % est mesurable et reproductible, pas un artefact. À contraster avec le petit graphe routier de 6 villes de la section 4, où l’économie restait « modeste » (6 nœuds seulement) : c’est sur la grille 5×5 que le bénéfice de l’heuristique devient lisible.

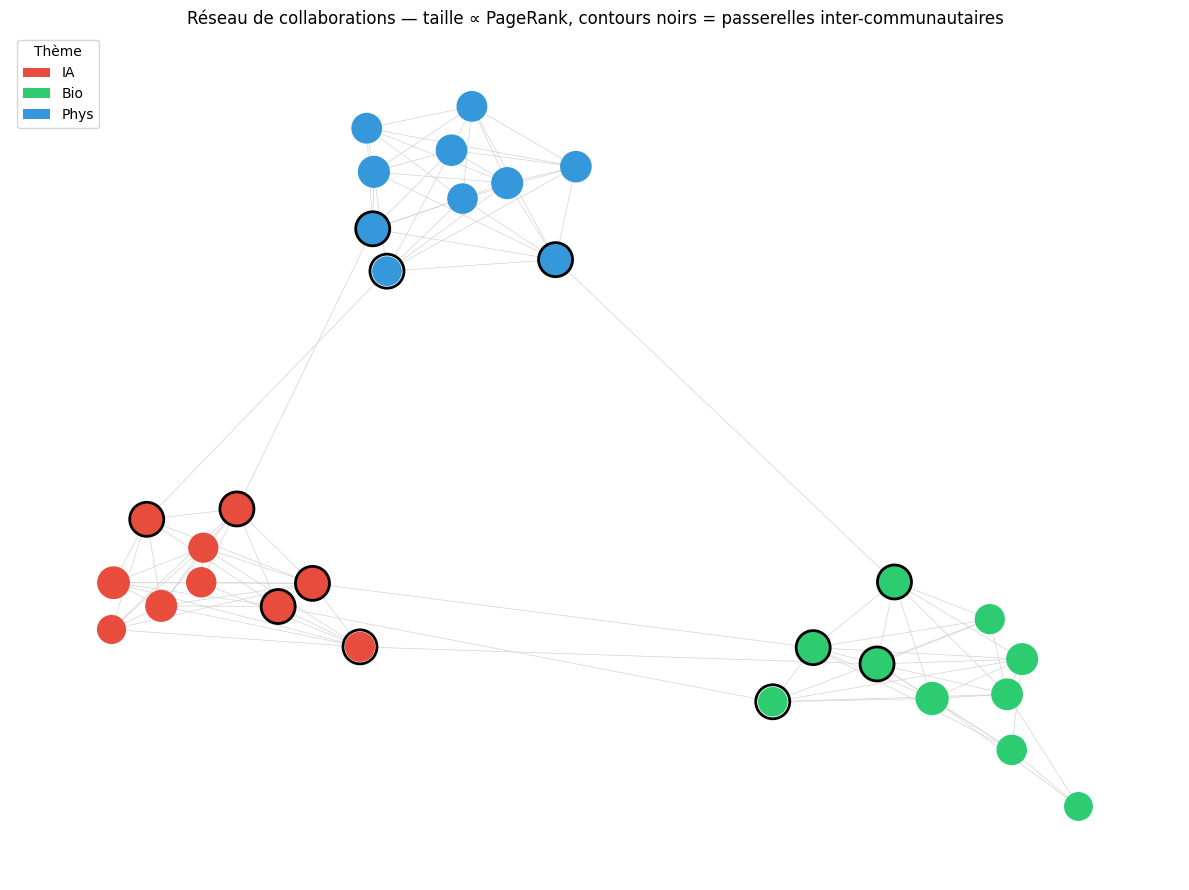

Un réseau de 30 chercheurs issus de 3 communautés thématiques (IA / Bio / Physique), avec quelques liens inter-communautés. PageRank identifie les chercheurs influents par leur position dans le réseau de citations, while la betweenness identifie les chercheurs-passerelles entre communautés.
# --- Génération d'un graphe de collaborations ---
np.random.seed(123)
Collab = nx.Graph()
# 3 communautés de 10 chercheurs
chercheurs = {
"IA": [f"IA_{i:02d}" for i in range(10)],
"Bio": [f"Bio_{i:02d}" for i in range(10)],
"Phys": [f"Phys_{i:02d}" for i in range(10)],
}
for chercheurs_liste in chercheurs.values():
Collab.add_nodes_from(chercheurs_liste)
# Liens intra-communautaires denses
for theme, lst in chercheurs.items():
# Chaque chercheur a 3-5 co-auteurs dans sa communauté
for c in lst:
nb_coauteurs = np.random.randint(3, 6)
coauteurs = np.random.choice([x for x in lst if x != c], nb_coauteurs, replace=False)
for co in coauteurs:
Collab.add_edge(c, co, weight=np.random.randint(1, 5))
# Liens inter-communautaires rares (1-2 par thème, focus sur chercheurs expérimentés)
liens_inter = [
("IA_00", "Bio_05"), ("IA_03", "Bio_07"), ("IA_05", "Phys_02"),
("Bio_00", "Phys_08"), ("Phys_01", "IA_09"), ("Bio_02", "IA_07"),
]
Collab.add_edges_from(liens_inter)
print(f"Réseau de collaborations : {Collab.number_of_nodes()} chercheurs, {Collab.number_of_edges()} collaborations")
# PageRank vs Betweenness
pr = nx.pagerank(Collab)
bet = nx.betweenness_centrality(Collab)
top5_pr = sorted(pr.items(), key=lambda x: -x[1])[:5]
top5_bet = sorted(bet.items(), key=lambda x: -x[1])[:5]
print(f"\nTop 5 PageRank (popularité par citation) :")
for nom, score in top5_pr:
print(f" {nom} : {score:.4f}")
print(f"\nTop 5 Betweenness (rôle passerelle) :")
for nom, score in top5_bet:
print(f" {nom} : {score:.4f}")
# Qui sont les "passerelles" inter-communautaires ?
inter_links_set = set()
for u, v in liens_inter:
inter_links_set.add(u)
inter_links_set.add(v)
print(f"\nChercheurs identifiés comme passerelles : {sorted(inter_links_set)}")Réseau de collaborations : 30 chercheurs, 102 collaborations
Top 5 PageRank (popularité par citation) :
Bio_06 : 0.0454
IA_05 : 0.0426
IA_04 : 0.0422
IA_03 : 0.0410
Bio_00 : 0.0403
Top 5 Betweenness (rôle passerelle) :
Phys_08 : 0.2185
Bio_00 : 0.2133
IA_05 : 0.1260
Phys_02 : 0.1218
IA_09 : 0.0986
Chercheurs identifiés comme passerelles : ['Bio_00', 'Bio_02', 'Bio_05', 'Bio_07', 'IA_00', 'IA_03', 'IA_05', 'IA_07', 'IA_09', 'Phys_01', 'Phys_02', 'Phys_08']# Visualisation : couleur par communauté, taille par PageRank
couleurs_theme = {"IA": "#e74c3c", "Bio": "#2ecc71", "Phys": "#3498db"}
node_colors = []
node_sizes = []
for n in Collab.nodes():
theme = n.split('_')[0]
node_colors.append(couleurs_theme[theme])
node_sizes.append(300 + pr[n] * 5000)
pos = nx.spring_layout(Collab, seed=42, k=0.5)
fig, ax = plt.subplots(figsize=(12, 9))
nx.draw_networkx(Collab, pos=pos, ax=ax,
node_color=node_colors, node_size=node_sizes,
edge_color='lightgray', width=0.5, with_labels=False)
nx.draw_networkx_nodes(Collab, pos=pos, nodelist=list(inter_links_set),
node_color='none', edgecolors='black', node_size=600, linewidths=2, ax=ax)
from matplotlib.patches import Patch
legende_elements = [Patch(facecolor=c, label=t) for t, c in couleurs_theme.items()]
ax.legend(handles=legende_elements, loc='upper left', title='Thème')
ax.set_title("Réseau de collaborations — taille ∝ PageRank, contours noirs = passerelles inter-communautaires")
ax.axis('off')
plt.tight_layout()
plt.show()
Le tableau trahit l’enseignement central de cette section : PageRank et betweenness ne récompensent pas les mêmes chercheurs. Sur les 10 places des deux top 5, seules deux sont occupées par le même sommet — Bio_00 (PageRank #5, betweenness #2) et IA_05 (PageRank #2, betweenness #3). Les huit autres places vont à des chercheurs absents de l’autre classement.
Le cas Phys_08. Il domine la betweenness (0.2185, loin devant le #2 à 0.2133) mais est absent du top 5 PageRank. C’est l’archétype du chercheur-passerelle : sa liaison inter-communautaire (Bio_00 — Phys_08) porte une fraction massive des plus courts chemins entre les communautés Bio et Physique, donc tout le trafic qui franchit ce pont transite par lui. Mais comme il n’a pas plus de co-auteurs intra-Physique que ses collègues, le flux de PageRank — qui récompense le voisinage et non le rôle de routeur — ne le distingue pas. Betweenness le voit ; PageRank le rate.
Le cas inverse Bio_06. En tête du PageRank (0.0454) mais absent du top betweenness : un hub très cité à l’intérieur de la communauté Bio, mais qui n’est sur le chemin d’aucun plus court chemin inter-communautaire. PageRank le voit ; betweenness le rate.
Pourquoi les passerelles dominent la betweenness. Les sommets marqués d’un contour noir dans la visualisation sont les 12 extrémités des 6 liaisons inter-communautaires (liens_inter). Or les 5 sommets du top betweenness (Phys_08, Bio_00, IA_05, Phys_02, IA_09) sont tous des passerelles : la centralité de pontage détecte mécaniquement la structure communautaire que PageRank, mesure de flux global, lisse. C’est pourquoi une analyse de réseau réaliste rapporte plusieurs centralités conjointement plutôt qu’une seule : elles répondent à des questions différentes (« qui est cité ? » contre « qui est irremplaçable au routage ? »). À contraster avec le petit graphe routier de 6 villes de la section 5, où Paris dominait les quatre centralités à la fois (Degree, Betweenness, Closeness, PageRank) : sur un graphe petit et dense, les centralités concordent ; sur un graphe réaliste structuré en communautés, elles divergent — et c’est précisément cette divergence qui rend chacune informative.
Trois exercices pour mettre en pratique les algorithmes. Chaque exercice est un stub : à vous de jouer !
Construisez un graphe de réseau de transports en commun (10 stations, arêtes pondérées par temps de trajet en minutes). Calculez le plus court chemin entre deux stations données. Affichez le temps total et le nombre de stations traversées.
# Exercice 1 — Plus court chemin dans un réseau de transport
# TODO : Construisez un graphe de 10 stations de métro avec arêtes pondérées
# Calculez le plus court chemin de "Station_A" à "Station_J"
# Affichez le temps total et le nombre de stations traversées
# Indices :
# - nx.Graph() pour un graphe non dirigé
# - nx.add_edge(u, v, weight=temps_en_min)
# - nx.shortest_path(G, source, dest, weight='weight')
# - nx.shortest_path_length(G, source, dest, weight='weight')
def exercice_1_plus_court_chemin():
# VOTRE CODE ICI
pass
# Test attendu :
# - Appeler exercice_1_plus_court_chemin()
# - Afficher : "Chemin : ['Station_A', ..., 'Station_J'], temps : X min, arrêts : N"Construisez un graphe dirigé représentant un réseau de pipelines (3 sources, 3 destinations, 6 nœuds intermédiaires avec capacités). Calculez le flot maximum total et affichez les arêtes saturées (flot == capacité).
# Exercice 3 — Flot max sur réseau de pipelines
# TODO : Construisez un DiGraph de 12+ nœuds (3 sources, 3 destinations, intermédiaires)
# Calculez le flot maximum entre super-source et super-puits
# Listez les arêtes saturées (où flot == capacité)
# Indices :
# - nx.DiGraph()
# - nx.maximum_flow(G, source, puits, capacity='capacity')
# - Récupérer le flot sur chaque arête via T.edges(data='flow')
# - Une arête est saturée si d['flow'] == d['capacity']
def exercice_3_flot_pipelines():
# VOTRE CODE ICI
pass
# Test attendu :
# - Appeler exercice_3_flot_pipelines()
# - Afficher : "Flot max : X unités/jour, arêtes saturées : N"Ce notebook a couvert les briques algorithmiques essentielles de NetworkX :
| Section | Algorithmes | Complexité typique |
|---|---|---|
| Construction | add_node, add_edge, attributs |
O(1) par ajout |
| Visualisation | spring_layout, circular_layout, kamada_kawai_layout |
O(V²) à O(V³) |
| Plus courts chemins | BFS, Dijkstra, Bellman-Ford, A*, Floyd-Warshall | O(V+E) à O(V³) |
| Centralités | Degree, Betweenness, Closeness, PageRank, Eigenvector | O(VE) à O(V³) |
| Flot maximum | Edmonds-Karp | O(VE²) |
| Communautés | Louvain | O(V log V) |
| Matching | Max-weight matching | O(V³) |
networkx.algorithms.approximation — versions approchées pour graphes massifs (TSP, max-cut, clustering)networkx.algorithms.tree — forêts couvrantes minimales (Kruskal, Prim)networkx.algorithms.flow — flot min, multi-commodités, coût minimalnetworkx.algorithms.link_analysis — HITS, hubs and authoritiesnx.from_numpy_array, nx.from_pandas_edgelist, formats graphml/gexf/gmlRéférence : Documentation officielle NetworkX
Livrable équivalent C#/.NET : voir issue #5082 pour la parité Python ⇄ .NET avec QuikGraph (successeur maintenu de QuickGraph, NuGet) sous .NET Interactive.
Papiers fondateurs des algorithmes de graphe embarqués par NetworkX dans ce notebook :
nx.shortest_path, dijkstra_path).nx.bellman_ford_path), via la programmation dynamique.nx.maximum_flow).nx.maximum_flow avec méthode edmonds-karp).kamada_kawai_layout basé sur les distances de plus court chemin.Documentation : NetworkX officielle. Algorithmes A* et Floyd-Warshall : approfondis dans Search-02-Uninformed (BFS, Dijkstra, Bellman-Ford) et Search-03-Informed (A*, heuristiques admissibles) — implémentations pédagogiques faites main.
# Cellule de fermeture — vérifie que tout est en ordre
import networkx as nx
import matplotlib.pyplot as plt
import numpy as np
print(f"✓ NetworkX {nx.__version__} chargé")
print(f"✓ Matplotlib {plt.matplotlib.__version__} chargé")
print(f"✓ NumPy {np.__version__} chargé")
print(f"\nCe notebook est prêt. Bon travail sur les exercices !")✓ NetworkX 3.6.1 chargé
✓ Matplotlib 3.10.9 chargé
✓ NumPy 2.4.4 chargé
Ce notebook est prêt. Bon travail sur les exercices !
