App-9 : Detection de bords par algorithmes génétiques

Navigation : << App-8 MiniZinc | Index | App-10 Portfolio >>

Objectifs d’apprentissage

A la fin de ce notebook, vous saurez : 1. Comprendre le principe de la detection de bords par filtrès de convolution (Sobel, Prewitt, Laplacien) 2. Encoder un filtre de convolution comme chromosome pour un algorithme génétique 3. Implementer l’evolution de filtrès avec PyGAD et DEAP 4. Comparer les deux frameworks en termes d’API, convergence et performances 5. Analyser la qualite des filtrès evolues par rapport aux références classiques

Prerequis

Python 3.10+
Search-5 : Algorithmes Génétiques (concepts GA : sélection, crossover, mutation, fitness)
Notions de base en traitement d’image (convolution)

Duree estimee : 40 minutes

Side track : Voir App-9b C# pour la version GeneticSharp en .NET.

1. Introduction : detection de bords et filtrès de convolution

Pourquoi detecter les bords ?

La detection de bords (edge detection) est l’une des opérations fondamentales en vision par ordinateur. Elle permet d’extraire les contours des objets dans une image, ce qui est essentiel pour :

Application	Utilisation des bords
Segmentation d’image	Delimiter les regions d’intérêt
Reconnaissance d’objets	Extraire des formes caractéristiques
Imagerie medicale	Detecter les contours d’organes ou de tumeurs
Conduite autonome	Identifier les voies, panneaux et obstacles
OCR	Isoler les caractères du fond

Filtrès de convolution classiques

Un filtre de convolution (ou noyau) est une petite matrice de coefficients que l’on fait glisser sur l’image. A chaque position, on calcule la somme pondérée des pixels voisins :

\[G(x,y) = \sum_{i=-k}^{k} \sum_{j=-k}^{k} K(i,j) \cdot I(x+i, y+j)\]

ou \(K\) est le noyau de taille \((2k+1) \times (2k+1)\) et \(I\) est l’image.

Les filtrès classiques de detection de bords sont :

Filtre	Noyau (direction X)	Propriete
Sobel	\(\begin{bmatrix} -1 & 0 & 1 \\ -2 & 0 & 2 \\ -1 & 0 & 1 \end{bmatrix}\)	Gradient avec lissage gaussien
Prewitt	\(\begin{bmatrix} -1 & 0 & 1 \\ -1 & 0 & 1 \\ -1 & 0 & 1 \end{bmatrix}\)	Gradient simple
Laplacien	\(\begin{bmatrix} 0 & 1 & 0 \\ 1 & -4 & 1 \\ 0 & 1 & 0 \end{bmatrix}\)	Derivee seconde (isotrope)

Peut-on apprendre un filtre automatiquement ?

Plutot que de concevoir manuellement ces filtrès, nous allons utiliser un algorithme génétique pour faire evoluer automatiquement les coefficients d’un noyau de convolution. L’objectif : approximer le filtre de Sobel a partir de zero, en ne connaissant que le résultat attendu.

Cette approche illustre un concept fondamental de l’optimisation : la capacite a decouvrir des solutions dans un espace de recherche vaste (\([-20, 20]^{49}\) pour un noyau 7x7) sans connaissance a priori de la structure de la solution.

2. Configuration et filtre de référence

Nous allons d’abord preparer notre environnement : 1. Installer les dependances 2. Créer une image synthetique avec des bords bien définis 3. Appliquer le filtre de Sobel comme référence

# Dependencies pre-provisionnees (pygad deap scipy matplotlib numpy) : voir Search/requirements.txt.
# Aucun install requis dans le notebook ; imports directs dans les cellules suivantes.

Imports et configuration

Chargeons les bibliotheques nécessaires : numpy et matplotlib pour le calcul et la visualisation, scipy.signal pour la convolution 2D, pygad et deap pour les algorithmes génétiques.

import sys
import os
# sys.path.insert(0, os.path.abspath('../..'))
# from search_helpers import *

import numpy as np
import matplotlib.pyplot as plt
from scipy import signal
from scipy.ndimage import sobel as scipy_sobel
import time
import warnings
# plt.tight_layout() sur une figure contenant un Axes colorbar
# (fig.colorbar(..., ax=axes)) emet un UserWarning (« Axes that are not
# compatible with tight_layout ») dont la traceback incorpore le chemin
# temporaire du kernel (ipykernel_<pid>\<hash>.py), ce qui fuite le chemin
# utilisateur local dans les sorties commitees. On supprime a la cause
# (secrets-hygiene regle 6 : fixer + re-executer, jamais scrubber).
warnings.filterwarnings("ignore", message=".*not compatible with tight_layout.*")

# Mode batch pour execution non-interactive (Papermill/MCP)
BATCH_MODE = os.getenv("BATCH_MODE", "false").lower() in ("true", "1", "yes")
if BATCH_MODE:
    plt.ioff()

# Reproductibilite
np.random.seed(42)

print("Environnement pret.")

Environnement pret.

Image synthetique de test

Nous creons une image en niveaux de gris contenant des formes geometriques simples (rectangles, cercle, diagonales) pour fournir des bords bien définis. L’avantage d’une image synthetique est le contrôle total sur la complexité des contours.

def create_synthetic_image(size=128):
    """Create a synthetic grayscale image with clear geometric edges."""
    img = np.zeros((size, size), dtype=np.float64)

    # White rectangle
    img[20:50, 20:60] = 200

    # Gray rectangle
    img[60:100, 50:110] = 150

    # Circle
    center_y, center_x = 40, 90
    radius = 20
    yy, xx = np.ogrid[:size, :size]
    mask = (xx - center_x)**2 + (yy - center_y)**2 <= radius**2
    img[mask] = 255

    # Diagonal line (thick)
    for offset in range(-2, 3):
        for i in range(10, 60):
            j = i + 50 + offset
            if 0 <= j < size:
                img[i, j] = 180

    # Small square
    img[85:100, 10:25] = 230

    # Add slight gradient background to make it more interesting
    gradient = np.tile(np.linspace(0, 30, size), (size, 1))
    img = np.clip(img + gradient, 0, 255)

    return img


original_image = create_synthetic_image(128)
print(f"Image synthetique : {original_image.shape}, dtype={original_image.dtype}")
print(f"Plage de valeurs : [{original_image.min():.0f}, {original_image.max():.0f}]")

Image synthetique : (128, 128), dtype=float64
Plage de valeurs : [0, 255]

Application du filtre de Sobel comme référence

Le filtre de Sobel calcule le gradient de l’image dans les directions X et Y. La magnitude du gradient detecte les bords, quelle que soit leur orientation :

\[\text{Sobel}(x,y) = \sqrt{G_x^2 + G_y^2}\]

Nous utilisons scipy.ndimage.sobel pour obtenir notre image de référence.

def compute_sobel_reference(image):
    """Compute Sobel edge magnitude as reference."""
    sobel_x = scipy_sobel(image, axis=1)
    sobel_y = scipy_sobel(image, axis=0)
    magnitude = np.sqrt(sobel_x**2 + sobel_y**2)
    # Normalize to [0, 255]
    if magnitude.max() > 0:
        magnitude = (magnitude / magnitude.max()) * 255.0
    return magnitude


sobel_reference = compute_sobel_reference(original_image)

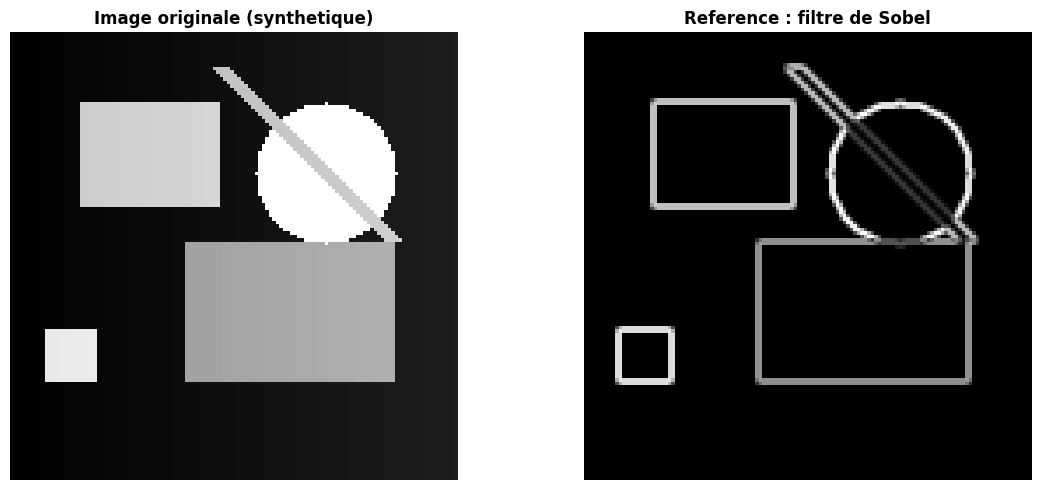

# Display original and Sobel reference
fig, axes = plt.subplots(1, 2, figsize=(12, 5))

axes[0].imshow(original_image, cmap='gray')
axes[0].set_title("Image originale (synthetique)", fontsize=12, fontweight='bold')
axes[0].axis('off')

axes[1].imshow(sobel_reference, cmap='gray')
axes[1].set_title("Reference : filtre de Sobel", fontsize=12, fontweight='bold')
axes[1].axis('off')

plt.tight_layout()
plt.show()
plt.close()

print(f"Reference Sobel : shape={sobel_reference.shape}, plage=[{sobel_reference.min():.1f}, {sobel_reference.max():.1f}]")

Reference Sobel : shape=(128, 128), plage=[0.0, 255.0]

Interpretation : image de référence

Sortie obtenue : L’image originale contient 5 formes geometriques. Le filtre de Sobel detecte clairement les bords de chaque forme.

Élément	Detection Sobel
Rectangle blanc	Contours nets sur les 4 cotes
Rectangle gris	Contours visibles, moins intenses (contraste moindre)
Cercle	Contour circulaire continu
Diagonale	Lignes paralleles detectees
Petit carre	Contour net

Point cle : L’intensite des bords detectes depend du contraste entre les regions adjacentes. C’est ce résultat que notre algorithme génétique devra approximer.

Note technique : Le gradient de fond (léger degrade horizontal) produit un signal faible mais non nul dans la référence Sobel.

3. Encodage GA : le filtre comme chromosome

Stratégie d’encodage

Pour appliquer un algorithme génétique, nous devons définir comment représenter une solution candidate. Ici, chaque individu représente un noyau de convolution 7x7 :

Paramètre	Valeur	Justification
Taille du noyau	7 x 7	Assez grand pour capturer des patterns directionnels
Nombre de genes	49	Matrice aplatie en vecteur
Plage des genes	\([-20, 20]\) entiers	Coefficients suffisants pour des gradients
Fitness	Correlation avec la référence Sobel	Mesure de similarite normalisee

Fonction de fitness

La qualite d’un filtre est évaluee en deux étapes :

Convolution : on applique le noyau candidat a l’image originale via scipy.signal.convolve2d
Correlation : on calcule la correlation de Pearson entre l’image filtree et l’image Sobel de référence

\[\text{fitness} = \frac{\text{corr}(\text{GA\_output}, \text{Sobel\_ref})}{\text{penalty}}\]

La penalite decourage les filtrès uniformes (ou tous les coefficients sont proches de zero), en penalisant les noyaux de faible variance :

\[\text{penalty} = \begin{cases} 1 & \text{si } \text{var}(K) > \epsilon \\ 10 & \text{sinon} \end{cases}\]

KERNEL_SIZE = 7
NUM_GENES = KERNEL_SIZE * KERNEL_SIZE  # 49
GENE_LOW = -20
GENE_HIGH = 20


def apply_kernel(image, flat_kernel):
    """Apply a flattened kernel to an image using 2D convolution."""
    kernel = np.array(flat_kernel, dtype=np.float64).reshape(KERNEL_SIZE, KERNEL_SIZE)
    filtered = signal.convolve2d(image, kernel, mode='same', boundary='fill', fillvalue=0)
    # Take absolute value (edges can be positive or negative)
    filtered = np.abs(filtered)
    # Normalize to [0, 255]
    max_val = filtered.max()
    if max_val > 0:
        filtered = (filtered / max_val) * 255.0
    return filtered


def compute_fitness(flat_kernel, image, reference):
    """Compute fitness of a kernel: correlation with Sobel reference."""
    filtered = apply_kernel(image, flat_kernel)

    # Pearson correlation
    ref_flat = reference.flatten()
    filt_flat = filtered.flatten()

    # Handle constant arrays
    if np.std(filt_flat) < 1e-10 or np.std(ref_flat) < 1e-10:
        return 0.0

    correlation = np.corrcoef(ref_flat, filt_flat)[0, 1]
    if np.isnan(correlation):
        return 0.0

    # Penalty for low-variance kernels (uniform filters)
    kernel_array = np.array(flat_kernel, dtype=np.float64)
    penalty = 1.0 if np.var(kernel_array) > 1.0 else 10.0

    # Scale to positive range for GA maximization
    fitness = max(0.0, correlation * 1000.0 / penalty)
    return fitness


# Test with a random kernel
random_kernel = np.random.randint(GENE_LOW, GENE_HIGH + 1, size=NUM_GENES)
random_fitness = compute_fitness(random_kernel, original_image, sobel_reference)
print(f"Fitness d'un noyau aleatoire : {random_fitness:.2f}")

# Test with the Sobel kernel itself (padded to 7x7)
sobel_3x3 = np.array([[-1, 0, 1], [-2, 0, 2], [-1, 0, 1]], dtype=np.float64)
sobel_padded = np.zeros((KERNEL_SIZE, KERNEL_SIZE), dtype=np.float64)
offset = (KERNEL_SIZE - 3) // 2
sobel_padded[offset:offset+3, offset:offset+3] = sobel_3x3
sobel_fitness = compute_fitness(sobel_padded.flatten(), original_image, sobel_reference)
print(f"Fitness du noyau Sobel (dans 7x7) : {sobel_fitness:.2f}")
print(f"\nLe GA doit trouver un noyau dont la fitness approche {sobel_fitness:.0f}.")

Fitness d'un noyau aleatoire : 362.26
Fitness du noyau Sobel (dans 7x7) : 75.82

Le GA doit trouver un noyau dont la fitness approche 76.

Interpretation : calibration de la fitness

Sortie obtenue : Le noyau aléatoire obtient une fitness de 362.26, tandis que le Sobel (dans un noyau 7x7) obtient 75.82.

Noyau	Fitness	Signification
Aleatoire	362.26	Penalite faible (variance elevee), score brut eleve
Sobel 3x3 (dans 7x7)	75.82	Penalite x10 (variance faible), cible ideale du GA

Pourquoi le Sobel a-t-il un score plus bas ? La fonction compute_fitness applique une penalite de x10 aux noyaux de faible variance (comme le Sobel, dont les coefficients sont concentrès). Le score brut de 75.82 est donc la cible que le GA doit approcher, et non une borne superieure. Un noyau aléatoire (variance elevee) esquive la penalite mais ne detecte pas les bords : le GA doit donc trouver un noyau structure (proche du Sobel) malgre la penalite.

Points cles : 1. L’espace de recherche contient \(41^{49} \approx 10^{79}\) solutions candidates (chaque gene peut prendre 41 valeurs de -20 a 20) 2. La fitness est fortement correlee avec la capacite a detecter les bords 3. La penalite empêche le GA de converger vers un filtre “neutre” (tous les coefficients a zero)

4. Implementation avec PyGAD

Presentation de PyGAD

PyGAD est une bibliotheque Python d’algorithmes génétiques concu pour la simplicite d’utilisation. Son API est declarative : on configure les parametrès et PyGAD gere le cycle evolutif complet.

Configuration

Paramètre	Valeur	Rôle
`sol_per_pop`	50	Taille de la population
`num_générations`	100	Nombre de générations
`num_genes`	49	Taille du chromosome (7x7 aplati)
`gene_type`	int	Type des genes
`init_range_low/high`	-20 / 20	Plage d’initialisation
`parent_selection_type`	“sss”	Sélection par etat stable (steady-state)
`crossover_type`	“single_point”	Croisement en un point
`mutation_percent_genes`	10	10% des genes mutes par génération
`mutation_by_replacement`	True	Remplacement au lieu d’addition

import pygad

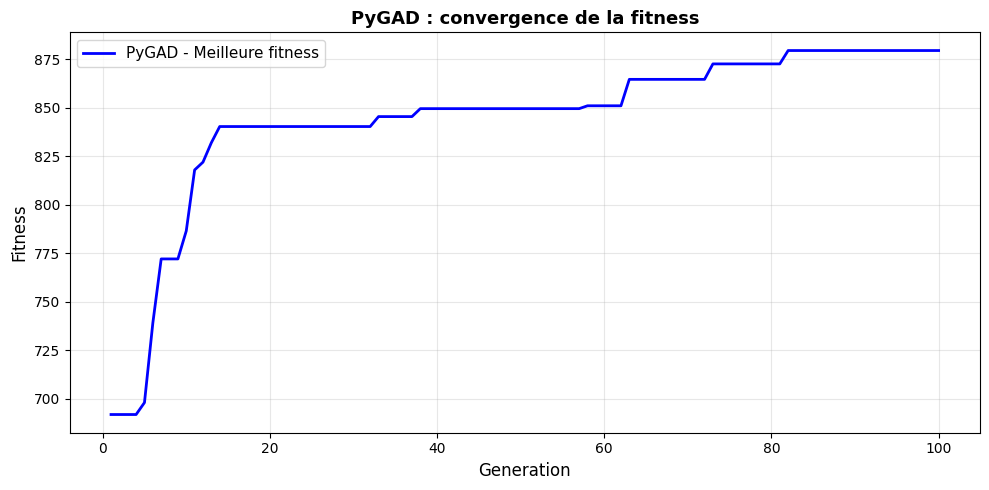

# Track fitness history
pygad_fitness_history = []

def pygad_fitness_func(ga_instance, solution, solution_idx):
    """Fitness function for PyGAD."""
    return compute_fitness(solution, original_image, sobel_reference)

def pygad_on_generation(ga_instance):
    """Callback at each generation."""
    best_fitness = ga_instance.best_solution()[1]
    pygad_fitness_history.append(best_fitness)
    if ga_instance.generations_completed % 25 == 0:
        print(f"  Generation {ga_instance.generations_completed:>3d} | "
              f"Best fitness: {best_fitness:.2f}")


print("Configuration et lancement de PyGAD...")
print(f"  Population: 50 individus, 100 generations")
print(f"  Chromosome: {NUM_GENES} genes dans [{GENE_LOW}, {GENE_HIGH}]")
print()

t_start = time.time()

ga_instance = pygad.GA(
    num_generations=100,
    num_parents_mating=10,
    fitness_func=pygad_fitness_func,
    sol_per_pop=50,
    num_genes=NUM_GENES,
    gene_type=int,
    init_range_low=GENE_LOW,
    init_range_high=GENE_HIGH,
    parent_selection_type="sss",
    keep_parents=2,
    crossover_type="single_point",
    mutation_type="random",
    mutation_percent_genes=10,
    mutation_by_replacement=True,
    mutation_num_genes=None,
    random_mutation_min_val=GENE_LOW,
    random_mutation_max_val=GENE_HIGH,
    on_generation=pygad_on_generation,
    suppress_warnings=True
)

ga_instance.run()

pygad_time = time.time() - t_start
pygad_best_solution, pygad_best_fitness, _ = ga_instance.best_solution()

print(f"\nTermine en {pygad_time:.1f}s")
print(f"Meilleure fitness : {pygad_best_fitness:.2f}")

Configuration et lancement de PyGAD...
  Population: 50 individus, 100 generations
  Chromosome: 49 genes dans [-20, 20]

  Generation  25 | Best fitness: 840.29
  Generation  50 | Best fitness: 849.51
  Generation  75 | Best fitness: 872.55
  Generation 100 | Best fitness: 879.43

Termine en 35.1s
Meilleure fitness : 879.43

Courbe de convergence

Observons comment la fitness du meilleur individu evolue au fil des générations. Une convergence rapide au debut suivie d’un plateau est typique des algorithmes génétiques.

fig, ax = plt.subplots(figsize=(10, 5))
ax.plot(range(1, len(pygad_fitness_history) + 1), pygad_fitness_history,
        'b-', linewidth=2, label='PyGAD - Meilleure fitness')
ax.set_xlabel('Generation', fontsize=12)
ax.set_ylabel('Fitness', fontsize=12)
ax.set_title('PyGAD : convergence de la fitness', fontsize=13, fontweight='bold')
ax.legend(fontsize=11)
ax.grid(True, alpha=0.3)
plt.tight_layout()
plt.show()
plt.close()

# Identify improvement phases
if len(pygad_fitness_history) > 10:
    early = pygad_fitness_history[9]  # Generation 10
    mid = pygad_fitness_history[min(49, len(pygad_fitness_history)-1)]  # Generation 50
    final = pygad_fitness_history[-1]
    print(f"Progression : gen 10 = {early:.1f}, gen 50 = {mid:.1f}, gen 100 = {final:.1f}")

Progression : gen 10 = 786.6, gen 50 = 849.5, gen 100 = 879.4

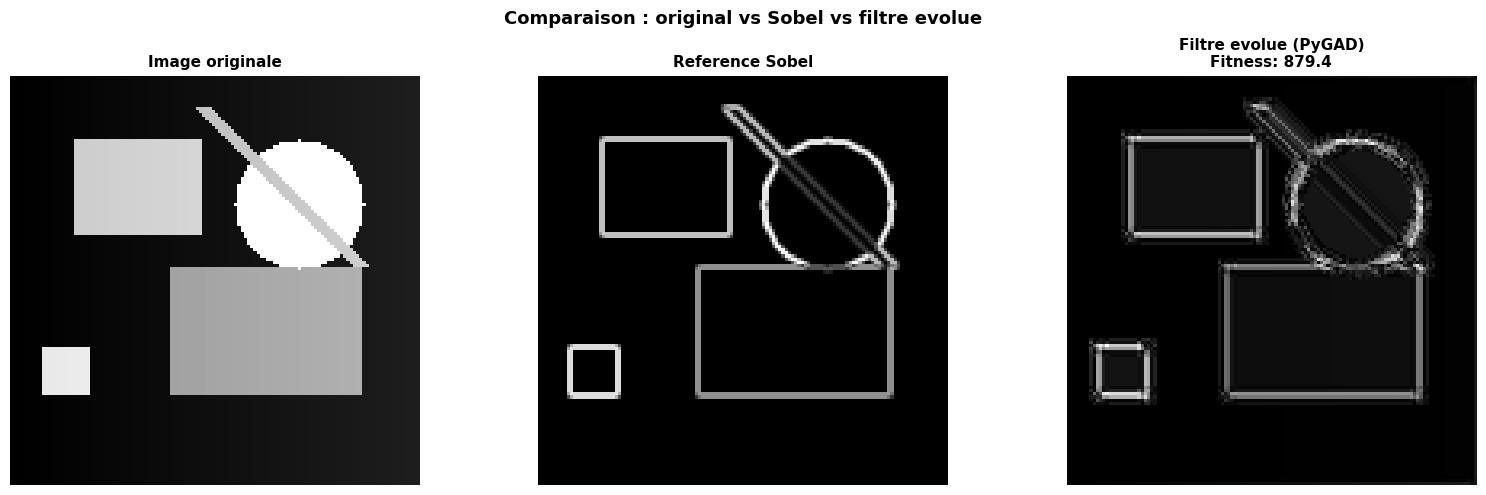

Résultats : comparaison visuelle

Comparons l’image obtenue par le filtre evolue avec la référence Sobel. Affichons également le noyau evolue pour observer sa structure.

# Apply the best evolved kernel
pygad_filtered = apply_kernel(original_image, pygad_best_solution)
pygad_kernel = np.array(pygad_best_solution).reshape(KERNEL_SIZE, KERNEL_SIZE)

fig, axes = plt.subplots(1, 3, figsize=(16, 5))

axes[0].imshow(original_image, cmap='gray')
axes[0].set_title('Image originale', fontsize=11, fontweight='bold')
axes[0].axis('off')

axes[1].imshow(sobel_reference, cmap='gray')
axes[1].set_title('Reference Sobel', fontsize=11, fontweight='bold')
axes[1].axis('off')

axes[2].imshow(pygad_filtered, cmap='gray')
axes[2].set_title(f'Filtre evolue (PyGAD)\nFitness: {pygad_best_fitness:.1f}',
                  fontsize=11, fontweight='bold')
axes[2].axis('off')

plt.suptitle('Comparaison : original vs Sobel vs filtre evolue', fontsize=13, fontweight='bold')
plt.tight_layout()
plt.show()
plt.close()

# Display the evolved kernel
print("Noyau evolue (PyGAD) :")
print(pygad_kernel)

# Sobel reference kernel (3x3 in 7x7)
print("\nNoyau Sobel de reference (3x3 dans 7x7) :")
print(sobel_padded.astype(int))

Noyau evolue (PyGAD) :
[[ 11 -14   0  -6  15  -4   9]
 [ 18 -16 -14  12   0 -17   0]
 [-20 -17 -20 -19   0  -1  11]
 [ 14  14   0 -14  10  10 -19]
 [ -6  18   1  19  14   9   7]
 [ -4  -9 -12  14  17 -12  -2]
 [  0  11 -15  -2  11  -2   7]]

Noyau Sobel de reference (3x3 dans 7x7) :
[[ 0  0  0  0  0  0  0]
 [ 0  0  0  0  0  0  0]
 [ 0  0 -1  0  1  0  0]
 [ 0  0 -2  0  2  0  0]
 [ 0  0 -1  0  1  0  0]
 [ 0  0  0  0  0  0  0]
 [ 0  0  0  0  0  0  0]]

Interpretation : qualite du filtre evolue (PyGAD)

Sortie obtenue : Le filtre evolue par PyGAD produit une detection de bords qui s’approche de la référence Sobel.

Aspect	Observation
Bords principaux	Généralement bien detectes
Bruit de fond	Peut etre plus eleve qu’avec Sobel
Structure du noyau	Souvent asymétrique, différente de Sobel
Coefficients	Distribues sur l’ensemble du 7x7 (pas concentrès au centre)

Points cles : 1. Le GA ne converge pas nécessairement vers le même noyau que Sobel, mais vers un noyau qui produit un résultat similaire 2. Avec 100 générations et 50 individus, le GA explore \(\sim 5000\) solutions sur les \(\sim 10^{79}\) possibles 3. La qualite depend fortement de la configuration (taille de population, taux de mutation)

Note : Un noyau 7x7 a plus de degrés de liberte qu’un 3x3, ce qui peut produire des filtrès plus complexes que le Sobel original.

5. Implementation avec DEAP

Presentation de DEAP

DEAP (Distributed Evolutionary Algorithms in Python) est un framework plus flexible que PyGAD. Il offre un contrôle fin sur chaque composant de l’algorithme evolutif.

Comparaison des API

Aspect	PyGAD	DEAP
Philosophie	Declaratif (configure et lance)	Compositionnel (assemble les briques)
Flexibilite	Moderee	Très elevee
Courbe d’apprentissage	Faible	Moyenne
Multi-objectif	Non (natif)	Oui (NSGA-II, SPEA2)
Parallelisme	Basique	Oui (map, scoop)
Cas d’usage	Prototypage rapide	Recherche, algorithmes custom

Nous allons résoudre le même problème avec DEAP pour comparer les résultats et l’expérience de développément.

from deap import base, creator, tools, algorithms
import random

random.seed(42)
np.random.seed(42)

# --- DEAP Setup ---
# Fitness : maximization (weight=1.0)
if not hasattr(creator, 'FitnessMax'):
    creator.create("FitnessMax", base.Fitness, weights=(1.0,))
if not hasattr(creator, 'Individual'):
    creator.create("Individual", list, fitness=creator.FitnessMax)

toolbox = base.Toolbox()

# Gene: random integer in [GENE_LOW, GENE_HIGH]
toolbox.register("attr_gene", random.randint, GENE_LOW, GENE_HIGH)

# Individual: list of NUM_GENES genes
toolbox.register("individual", tools.initRepeat, creator.Individual,
                 toolbox.attr_gene, n=NUM_GENES)

# Population
toolbox.register("population", tools.initRepeat, list, toolbox.individual)

# Fitness evaluation
def deap_evaluate(individual):
    """Fitness function for DEAP (returns a tuple)."""
    return (compute_fitness(individual, original_image, sobel_reference),)

toolbox.register("evaluate", deap_evaluate)
toolbox.register("mate", tools.cxOnePoint)
toolbox.register("mutate", tools.mutUniformInt, low=GENE_LOW, up=GENE_HIGH,
                 indpb=0.1)  # 10% chance per gene
toolbox.register("select", tools.selTournament, tournsize=3)

# --- Run DEAP ---
print("Configuration et lancement de DEAP...")
print(f"  Population: 50 individus, 100 generations")
print(f"  Selection: tournoi (taille 3), Crossover: 1 point, Mutation: uniforme 10%")
print()

t_start = time.time()

pop = toolbox.population(n=50)
deap_fitness_history = []

# Statistics
stats = tools.Statistics(lambda ind: ind.fitness.values[0])
stats.register("max", np.max)
stats.register("avg", np.mean)

# Hall of Fame (keeps best individual ever)
hof = tools.HallOfFame(1)

# Run the evolutionary algorithm
pop, logbook = algorithms.eaSimple(
    pop, toolbox,
    cxpb=0.7,    # crossover probability
    mutpb=0.2,   # mutation probability
    ngen=100,
    stats=stats,
    halloffame=hof,
    verbose=False
)

deap_time = time.time() - t_start

# Extract fitness history from logbook
deap_fitness_history = [record['max'] for record in logbook]

deap_best_individual = hof[0]
deap_best_fitness = deap_best_individual.fitness.values[0]

print(f"Termine en {deap_time:.1f}s")
print(f"Meilleure fitness : {deap_best_fitness:.2f}")

Configuration et lancement de DEAP...
  Population: 50 individus, 100 generations
  Selection: tournoi (taille 3), Crossover: 1 point, Mutation: uniforme 10%

Termine en 14.6s
Meilleure fitness : 880.17

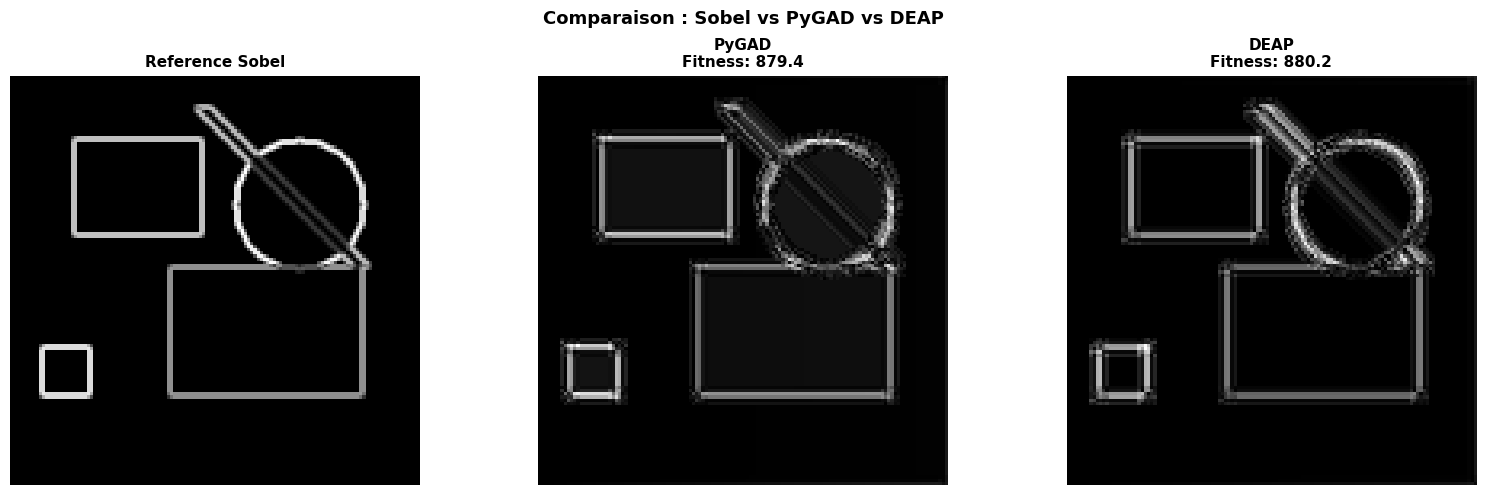

Résultats DEAP : visualisation

Affichons le filtre evolue par DEAP et comparons-le avec le résultat PyGAD.

# Apply the best evolved kernel from DEAP
deap_filtered = apply_kernel(original_image, deap_best_individual)
deap_kernel = np.array(deap_best_individual).reshape(KERNEL_SIZE, KERNEL_SIZE)

fig, axes = plt.subplots(1, 3, figsize=(16, 5))

axes[0].imshow(sobel_reference, cmap='gray')
axes[0].set_title('Reference Sobel', fontsize=11, fontweight='bold')
axes[0].axis('off')

axes[1].imshow(pygad_filtered, cmap='gray')
axes[1].set_title(f'PyGAD\nFitness: {pygad_best_fitness:.1f}',
                  fontsize=11, fontweight='bold')
axes[1].axis('off')

axes[2].imshow(deap_filtered, cmap='gray')
axes[2].set_title(f'DEAP\nFitness: {deap_best_fitness:.1f}',
                  fontsize=11, fontweight='bold')
axes[2].axis('off')

plt.suptitle('Comparaison : Sobel vs PyGAD vs DEAP', fontsize=13, fontweight='bold')
plt.tight_layout()
plt.show()
plt.close()

print("Noyau evolue (DEAP) :")
print(deap_kernel)

Noyau evolue (DEAP) :
[[ -2   3   8   5 -15  -9   7]
 [  1  11  -2  -6 -15   7  14]
 [ 20 -14   8 -20 -16 -19 -18]
 [  0 -17  16   9  -7   7 -11]
 [ 18   9   6  16  -9  -1  13]
 [-15 -15  10  -6   7  -7  17]
 [-11  18   9   4  -4   5  -9]]

Interpretation : comparaison PyGAD vs DEAP

Sortie obtenue : Les deux frameworks produisent des filtrès de detection de bords, avec des résultats potentiellement différents.

Aspect	Observation
Structure du noyau	Les deux noyaux evolues sont généralement différents
Qualite visuelle	Comparable, avec des artefacts variables
Noyau evolue	Ni l’un ni l’autre ne ressemble exactement a Sobel

Point cle : Deux exécutions du même algorithme (et a fortiori deux frameworks différents) produisent des solutions différentes en raison de la nature stochastique des GA. La convergence depend de l’initialisation aléatoire, de la derive génétique et des choix d’opérateurs.

6. Analyse comparative

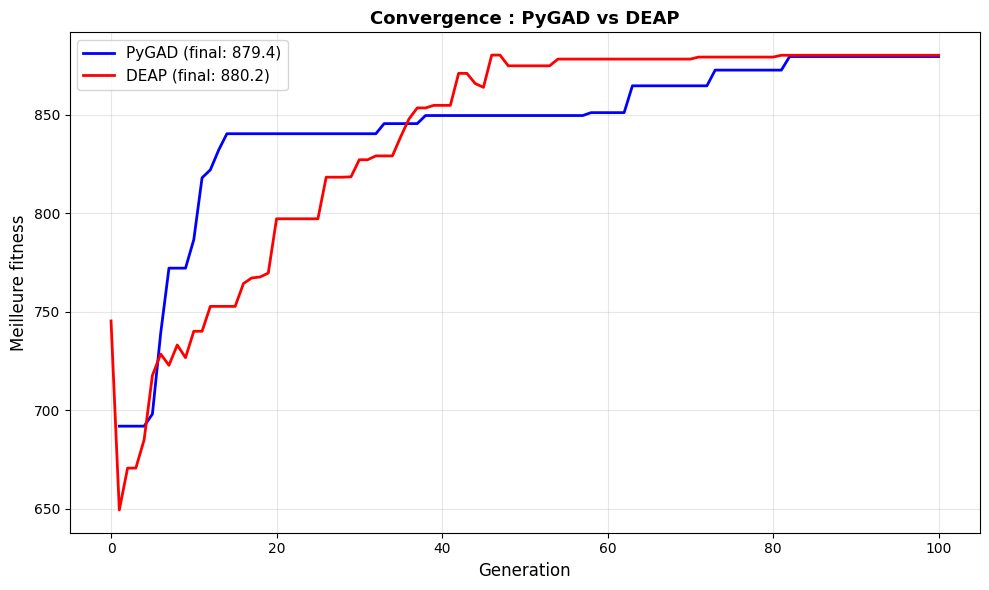

Courbes de convergence

Comparons l’evolution de la fitness des deux frameworks sur les 100 générations.

fig, ax = plt.subplots(figsize=(10, 6))

ax.plot(range(1, len(pygad_fitness_history) + 1), pygad_fitness_history,
        'b-', linewidth=2, label=f'PyGAD (final: {pygad_best_fitness:.1f})')

# DEAP logbook includes generation 0 (initial eval)
deap_gens = range(len(deap_fitness_history))
ax.plot(deap_gens, deap_fitness_history,
        'r-', linewidth=2, label=f'DEAP (final: {deap_best_fitness:.1f})')

ax.set_xlabel('Generation', fontsize=12)
ax.set_ylabel('Meilleure fitness', fontsize=12)
ax.set_title('Convergence : PyGAD vs DEAP', fontsize=13, fontweight='bold')
ax.legend(fontsize=11)
ax.grid(True, alpha=0.3)
plt.tight_layout()
plt.show()
plt.close()

Tableau de benchmark

Recapitulons les performances des deux frameworks.

# Local definition of benchmark_table (from search_helpers)
def benchmark_table(results: list, title: str = "Comparaison des algorithmes"):
    """Affiche un tableau de benchmark formate."""
    print(f"\n{'=' * 70}")
    print(f"  {title}")
    print(f"{'=' * 70}")
    print(f"{'Algorithme':<25} {'Temps (ms)':<12} {'Noeuds':<10} {'Solution':<10} {'Optimal':<8}")
    print(f"{'-' * 70}")
    for r in results:
        algo = r.get('algorithm', '?')
        time_ms = r.get('time_ms', '?')
        nodes = r.get('nodes_expanded', '?')
        found = 'Oui' if r.get('solution_found', False) else 'Non'
        optimal = 'Oui' if r.get('optimal', False) else 'Non'
        print(f"{algo:<25} {str(time_ms):<12} {str(nodes):<10} {found:<10} {optimal:<8}")
    print(f"{'=' * 70}\n")

# Compute Pearson correlation for each evolved filter
pygad_corr = np.corrcoef(
    sobel_reference.flatten(), pygad_filtered.flatten()
)[0, 1]
deap_corr = np.corrcoef(
    sobel_reference.flatten(), deap_filtered.flatten()
)[0, 1]

results = [
    {
        'algorithm': 'PyGAD (sss + single_point)',
        'time_ms': int(pygad_time * 1000),
        'nodes_expanded': 50 * 100,
        'solution_found': True,
        'optimal': False
    },
    {
        'algorithm': 'DEAP (tournament + 1point)',
        'time_ms': int(deap_time * 1000),
        'nodes_expanded': 50 * 100,
        'solution_found': True,
        'optimal': False
    }
]

benchmark_table(results, title="Benchmark : Detection de bords par GA")

# Detailed comparison
print(f"{'Metrique':<30} {'PyGAD':<15} {'DEAP':<15}")
print("-" * 60)
print(f"{'Fitness finale':<30} {pygad_best_fitness:<15.2f} {deap_best_fitness:<15.2f}")
print(f"{'Correlation avec Sobel':<30} {pygad_corr:<15.4f} {deap_corr:<15.4f}")
print(f"{'Temps (s)':<30} {pygad_time:<15.1f} {deap_time:<15.1f}")
print(f"{'Evaluations totales':<30} {50*100:<15} {50*100:<15}")
print(f"{'Variance du noyau':<30} {np.var(pygad_kernel):<15.1f} {np.var(deap_kernel):<15.1f}")


======================================================================
  Benchmark : Detection de bords par GA
======================================================================
Algorithme                Temps (ms)   Noeuds     Solution   Optimal
----------------------------------------------------------------------
PyGAD (sss + single_point) 35074        5000       Oui        Non
DEAP (tournament + 1point) 14622        5000       Oui        Non
======================================================================

Metrique                       PyGAD           DEAP
------------------------------------------------------------
Fitness finale                 879.43          880.17
Correlation avec Sobel         0.8794          0.8802
Temps (s)                      35.1            14.6
Evaluations totales            5000            5000
Variance du noyau              143.9           133.1

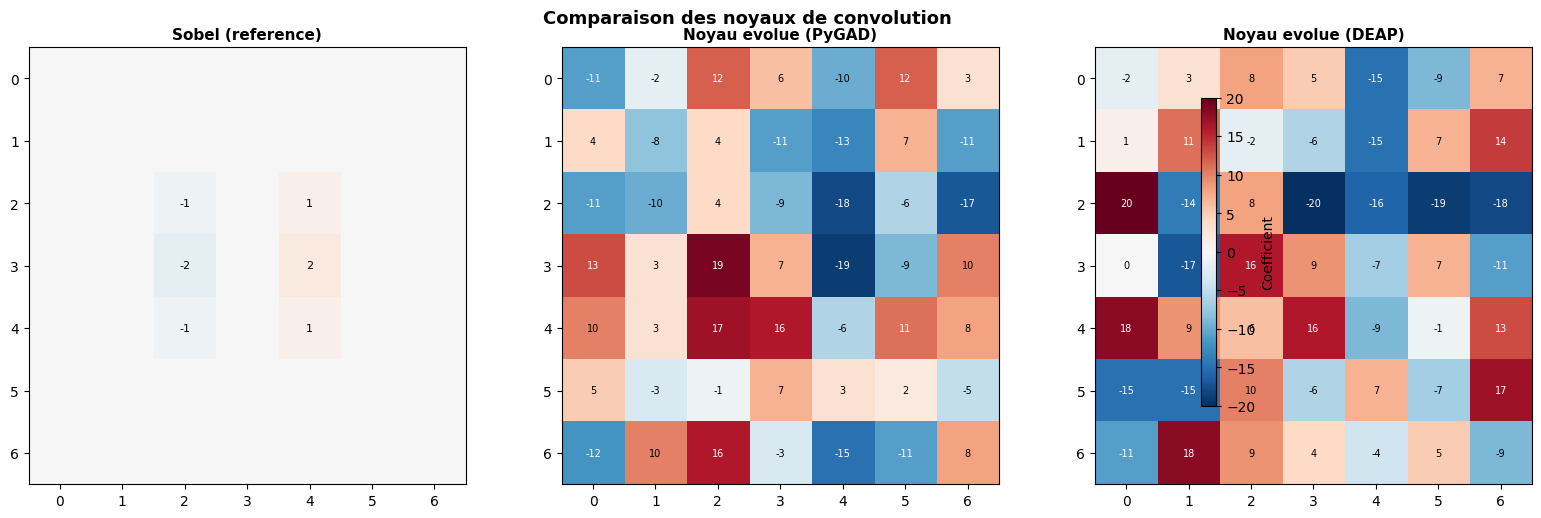

Les filtrès evolues ressemblent-ils au Sobel ?

Visualisons les noyaux evolues et comparons-les au noyau Sobel. La question est : le GA reinvente-t-il la même structure que Sobel, ou trouve-t-il des alternatives ?

fig, axes = plt.subplots(1, 3, figsize=(16, 5))

# Sobel padded
im0 = axes[0].imshow(sobel_padded, cmap='RdBu_r', vmin=-20, vmax=20)
axes[0].set_title('Sobel (reference)', fontsize=11, fontweight='bold')
for i in range(KERNEL_SIZE):
    for j in range(KERNEL_SIZE):
        val = int(sobel_padded[i, j])
        if val != 0:
            axes[0].text(j, i, str(val), ha='center', va='center', fontsize=8,
                        color='white' if abs(val) > 10 else 'black')

# PyGAD kernel
im1 = axes[1].imshow(pygad_kernel, cmap='RdBu_r', vmin=-20, vmax=20)
axes[1].set_title('Noyau evolue (PyGAD)', fontsize=11, fontweight='bold')
for i in range(KERNEL_SIZE):
    for j in range(KERNEL_SIZE):
        val = int(pygad_kernel[i, j])
        axes[1].text(j, i, str(val), ha='center', va='center', fontsize=7,
                    color='white' if abs(val) > 10 else 'black')

# DEAP kernel
im2 = axes[2].imshow(deap_kernel, cmap='RdBu_r', vmin=-20, vmax=20)
axes[2].set_title('Noyau evolue (DEAP)', fontsize=11, fontweight='bold')
for i in range(KERNEL_SIZE):
    for j in range(KERNEL_SIZE):
        val = int(deap_kernel[i, j])
        axes[2].text(j, i, str(val), ha='center', va='center', fontsize=7,
                    color='white' if abs(val) > 10 else 'black')

fig.colorbar(im2, ax=axes, shrink=0.8, label='Coefficient')
plt.suptitle('Comparaison des noyaux de convolution', fontsize=13, fontweight='bold')
plt.tight_layout()
plt.show()
plt.close()

Interpretation : analyse des filtrès evolues

Sortie obtenue : Les heatmaps montrent la structure interne des trois noyaux.

Filtre	Structure	Observation
Sobel (référence)	Coefficients concentrès au centre, anti-symétrique en X	Design mathématique optimal
PyGAD	Coefficients repartis sur tout le 7x7	Le GA exploite la taille complète du noyau
DEAP	Idem, avec une structure différente	Autre solution dans le même espace

Points cles : 1. Les noyaux evolues sont rarement symétriques : le GA n’a pas d’a priori sur la structure 2. Plusieurs noyaux très différents peuvent produire des detections de bords similaires 3. Cela illustre le concept de degénèrescence : plusieurs genotypes différents produisent un phenotype (comportement) similaire

Discussion : GA pour la conception de filtrès en pratique

Avantage	Limitation
Aucune expertise requise en traitement du signal	Convergence lente pour de grands noyaux
Explore des solutions non-conventionnelles	Pas de garantie d’optimalite
Adaptable a n’importe quelle metrique de qualite	Résultat non reproductible (stochastique)
Peut trouver des filtrès spécifiques a un type d’image	Couteux en évaluations (convolutions)

Lien avec le deep learning : Les reseaux convolutifs (CNN) apprennent également des filtrès automatiquement, mais par descente de gradient sur des milliers d’exemples. Les GA offrent une alternative quand la fonction objectif n’est pas differentiable.

Exercice : Mesurer la similarite structurelle des noyaux

Les noyaux evolues par PyGAD et DEAP différent visuellement du Sobel, mais produisent des résultats similaires. Implementez une fonction kernel_similarity qui mesure a quel point deux noyaux sont structurellement similaires en calculant la correlation de Pearson entre leurs versions aplaties.

Indices : - Aplatissez chaque noyau avec .flatten() - Utilisez np.corrcoef(a, b)[0, 1] pour la correlation de Pearson - Comparez pygad_kernel vs sobel_padded et deap_kernel vs sobel_padded - Une correlation proche de 1 signifie que les noyaux ont une structure similaire ; proche de 0 = structures independantes

def kernel_similarity(kernel_a: np.ndarray, kernel_b: np.ndarray) -> float:
    """Calcule la similarite structurelle entre deux noyaux de convolution.

    Args:
        kernel_a: Premier noyau (matrice 2D)
        kernel_b: Second noyau (matrice 2D, meme shape)

    Returns:
        Correlation de Pearson entre les noyaux aplatiz [-1, 1]
    """
    # TODO etudiant : implementer la mesure de similarite
    # Etape 1 : aplatir les deux noyaux
    # Etape 2 : calculer la correlation de Pearson
    # Etape 3 : gerer le cas ou un noyau est constant (std=0)
    return 0.0  # TODO etudiant : remplacer par le calcul

print("Exercice a completer : similarite structurelle des noyaux")

Exercice a completer : similarite structurelle des noyaux

7. Exercices

Exercice 1 : Evoluer un filtre Laplacien

Le filtre Laplacien detecte les bords en calculant la derivee seconde de l’image. Contrairement au Sobel, il est isotrope (même sensibilite dans toutes les directions).

Tâche : Modifiez la référence pour utiliser un Laplacien au lieu du Sobel, puis relancez le GA.

Indice : Utilisez scipy.ndimage.laplace pour calculer la référence Laplacienne.

# --- TODO etudiant : reference Laplacien pour la fitness du GA ---
# Indice :
#   - Importer 'from scipy.ndimage import laplace'.
#   - laplacian_reference = np.abs(laplace(original_image.astype(np.float64)))
#   - Normaliser en [0, 255] si max > 0 :
#       laplacian_reference = (laplacian_reference / laplacian_reference.max()) * 255.0
#   - Afficher 1x2 subplots : axes[0] sobel_reference (cmap='gray', title='Reference Sobel'),
#                              axes[1] laplacian_reference (cmap='gray', title='Reference Laplacien')
#   - plt.suptitle('Exercice 1 : Sobel vs Laplacien', fontweight='bold')
#   - plt.tight_layout(); plt.show(); plt.close()
# Question : relancez le GA en remplacant 'sobel_reference' par 'laplacian_reference'
#            dans la fonction de fitness. Le GA converge-t-il plus ou moins vite ? Pourquoi ?
pass  # TODO etudiant

Exercice 2 : Noyau 5x5 vs 7x7

Tâche : Reduisez la taille du noyau a 5x5 (25 genes au lieu de 49) et relancez le GA.

Questions : - Le GA converge-t-il plus rapidement avec moins de genes ? - La qualite finale est-elle meilleure ou moins bonne ? - Quel est le compromis taille du noyau vs qualite de detection ?

# Hint: modify KERNEL_SIZE and NUM_GENES
KERNEL_5x5 = 5
NUM_GENES_5x5 = KERNEL_5x5 * KERNEL_5x5  # 25

def apply_kernel_5x5(image, flat_kernel):
    """Apply a 5x5 kernel to an image.

    TODO etudiant : reconstruisez le noyau 5x5 depuis flat_kernel,
    appliquez la convolution, puis normalisez le resultat entre 0 et 255.

    Indice : utilisez scipy.signal.convolve2d avec mode='same'
    """
    pass  # TODO etudiant : implementez apply_kernel_5x5

print(f"Exercice 2 : espace de recherche")
print(f"  Noyau 7x7 : {41**49:.2e} solutions")
print(f"  Noyau 5x5 : {41**25:.2e} solutions")
print(f"  Reduction : facteur {41**49 / 41**25:.2e}")
print()
print("Completez cet exercice en adaptant le code PyGAD ou DEAP")
print("avec KERNEL_5x5 et NUM_GENES_5x5.")

Exercice 2 : espace de recherche
  Noyau 7x7 : 1.06e+79 solutions
  Noyau 5x5 : 2.09e+40 solutions
  Reduction : facteur 5.09e+38

Completez cet exercice en adaptant le code PyGAD ou DEAP
avec KERNEL_5x5 et NUM_GENES_5x5.

Exercice 3 : Effet du taux de mutation

Tâche : Lancez le GA PyGAD avec trois taux de mutation différents (5%, 15%, 30%) et comparez les courbes de convergence.

Questions : - Un taux de mutation eleve accelere-t-il ou ralentit-il la convergence ? - A quel taux observe-t-on le meilleur compromis exploration/exploitation ?

# Exercice 3 : Effet du taux de mutation
# TODO: Lancez le GA PyGAD avec trois taux de mutation (5%, 15%, 30%)
# et comparez les courbes de convergence.

# Indices :
# 1. Reutilisez pygad_fitness_func, NUM_GENES, GENE_LOW, GENE_HIGH definis plus haut
# 2. Pour chaque taux, creez une instance pygad.GA avec mutation_percent_genes=rate
# 3. Stockez l'evolution de la best fitness dans une liste (utilisez on_generation)
# 4. Tracez les 3 courbes sur un meme graphique avec matplotlib

# Parametres a tester
mutation_rates = [5, 15, 30]
mutation_results = {}

# TODO: Boucle sur chaque taux de mutation
# for rate in mutation_rates:
#     history = []
#     def make_callback(hist):
#         def cb(ga_inst):
#             hist.append(ga_inst.best_solution()[1])
#         return cb
#     ga_mut = pygad.GA(
#         num_generations=50,
#         num_parents_mating=10,
#         fitness_func=pygad_fitness_func,
#         sol_per_pop=50,
#         num_genes=NUM_GENES,
#         gene_type=int,
#         init_range_low=GENE_LOW,
#         init_range_high=GENE_HIGH,
#         parent_selection_type="sss",
#         keep_parents=2,
#         crossover_type="single_point",
#         mutation_type="random",
#         mutation_percent_genes=rate,
#         mutation_by_replacement=True,
#         random_mutation_min_val=GENE_LOW,
#         random_mutation_max_val=GENE_HIGH,
#         on_generation=make_callback(history),
#         suppress_warnings=True
#     )
#     ga_mut.run()
#     mutation_results[rate] = history
#     print(f"  Mutation {rate:>2d}% -> fitness finale : {history[-1]:.2f}")

# TODO: Tracer les courbes de convergence
# fig, ax = plt.subplots(figsize=(10, 6))
# colors = ['#2196F3', '#4CAF50', '#FF5722']
# for (rate, history), color in zip(mutation_results.items(), colors):
#     ax.plot(range(1, len(history) + 1), history,
#             color=color, linewidth=2, label=f'Mutation {rate}%')
# ax.set_xlabel('Generation', fontsize=12)
# ax.set_ylabel('Meilleure fitness', fontsize=12)
# ax.set_title('Exercice 3 : Effet du taux de mutation', fontsize=13, fontweight='bold')
# ax.legend(fontsize=11)
# ax.grid(True, alpha=0.3)
# plt.tight_layout()
# plt.show()
# plt.close()

print("Exercice 3 : implementez la comparaison des taux de mutation")
print("Relancez le GA pour chaque taux et tracez les courbes de convergence.")

Exercice 3 : implementez la comparaison des taux de mutation
Relancez le GA pour chaque taux et tracez les courbes de convergence.

Interpretation : effet du taux de mutation

A vérifier (Exercice 3) : Une fois la boucle sur les taux de mutation implementee, comparez vos trois courbes de convergence. Voici les comportements généraux attendus en fonction du taux :

5% (faible) : convergence plus lente mais plus stable, risque de piege dans un optimum local.
15% (moyen) : compromis entre exploration et exploitation.
30% (eleve) : exploration forte mais plus d’instabilite, peut “détruire” de bonnes solutions.

Lecon : Le taux de mutation contrôle l’équilibre entre exploration (decouvrir de nouvelles regions) et exploitation (affiner les bonnes solutions). C’est un hyper-paramètre critique des algorithmes génétiques.

Conclusion

Recapitulatif

Concept	Ce que nous avons appris
Detection de bords	Filtre de convolution applique par produit scalaire local
Encodage GA	Un noyau 7x7 = 49 genes entiers dans [-20, 20]
Fitness	Correlation de Pearson avec la référence Sobel
PyGAD	API declarative, prototypage rapide
DEAP	API compositionnelle, flexible et extensible
Convergence	100 générations suffisent pour une approximation raisonnable
Degénèrescence	Plusieurs noyaux différents produisent des résultats similaires

Points a retenir

Les GA peuvent decouvrir automatiquement des filtrès de detection de bords sans expertise en traitement du signal
L’espace de recherche est immense (\(10^{79}\) solutions) mais le GA trouve des solutions raisonnables en quelques milliers d’évaluations
Le choix du framework (PyGAD vs DEAP) depend du besoin : simplicite vs flexibilite
Les hyper-parametrès (taille de population, taux de mutation, type de sélection) influencent significativement la convergence

Liens avec les autrès notebooks

Notebook	Lien
Search-5 GA	Fondements théoriques des algorithmes génétiques
App-9b C#	Même problème avec GeneticSharp en C#
App-10 Portfolio	Autre application des GA : optimisation de portefeuille

Pour aller plus loin

Experimenter avec des noyaux non carres (ex: 3x7 pour detecter les bords horizontaux)
Utiliser la programmation génétique (DEAP gp module) pour evoluer des expressions de filtrès
Comparer avec l’apprentissage de filtrès par descente de gradient (CNN)
Appliquer le GA sur des images réelles (imagerie medicale, satellite)

Navigation : << App-8 MiniZinc | Index | App-10 Portfolio >>

Retour au sommet
