PyMC-14 — Modèles de Sequences et Chaînes de Markov Cachees

Serie : Programmation Probabiliste avec PyMC (port Python de la serie Infer.NET) Duree estimee : 60 minutes Prerequis : PyMC-13 (Crowdsourcing)

Objectifs d’apprentissage

Comprendre la structure des Chaînes de Markov Cachees (HMM)
Implementer des emissions gaussiennes et inférer les états cachés
Appliquer l’algorithme Forward-Backward pour le lissage temporel
Utiliser les HMM pour la détection de régimes et la détection d’anomalies

Navigation : PyMC-13 | PyMC-15 | Infer.NET original

# Dependances : installer silencieusement seulement ce qui manque.
# (import-guards deterministes : pas de sortie bruyante 'Requirement already satisfied'
#  qui fuie le chemin machine, cf #3436 cause A.)
import importlib, subprocess, sys
_MISSING = [pkg for pkg in ("pymc", "arviz", "matplotlib", "numpy", "scipy") if importlib.util.find_spec(pkg) is None]
if _MISSING:
    subprocess.run([sys.executable, "-m", "pip", "install", "-q", *_MISSING], check=True)
    print("Paquets installes :", ", ".join(_MISSING))
else:
    print("Toutes les dependances (pymc, arviz, matplotlib, numpy, scipy) sont disponibles.")

Toutes les dependances (pymc, arviz, matplotlib, numpy, scipy) sont disponibles.

Import des bibliotheques

Importation de PyMC, ArviZ, NumPy et SciPy pour la modelisation probabiliste et la visualisation.

import warnings
# arviz (FutureWarning de refactor) et pytensor ("could not link BLAS", advisory de perf, pas de correctness)
# leakent le chemin absolu du fichier source site-packages ; on les filtre. Les alertes utiles (R-hat, ESS) restent visibles.
warnings.filterwarnings("ignore", category=FutureWarning, module="arviz")
warnings.filterwarnings("ignore", message=".*could not link.*", category=UserWarning)

import numpy as np
import matplotlib.pyplot as plt
import pymc as pm
import pytensor.tensor as pt
import arviz as az
from scipy.stats import norm

print(f"PyMC version: {pm.__version__}")
print(f"ArviZ version: {az.__version__}")
rng = np.random.default_rng(42)

PyMC version: 6.3.1
ArviZ version: 1.1.0

1. Introduction aux Chaînes de Markov Cachees

Un HMM (Hidden Markov Model) modelise une sequence d’observations \(x_{1:T}\) generees par des etats caches \(z_{1:T}\) :

\[P(x_{1:T}, z_{1:T}) = P(z_1) \prod_{t=2}^{T} P(z_t | z_{t-1}) \prod_{t=1}^{T} P(x_t | z_t)\]

Composants : - Transitions : \(P(z_t | z_{t-1})\) — matrice de transition \(A\) - Emissions : \(P(x_t | z_t)\) — distribution d’observation par etat - Etat initial : \(P(z_1)\) — distribution a priori \(\pi\)

Applications :

Domaine	Etats caches	Observations
NLP	POS tags	Mots
Finance	Regimes de marche	Rendements
Bioinformatique	Motifs ADN	Sequences nucleotides
Meteo	Soleil/Pluie	Temperature

References historiques (HMM)

Baum & Petrie (1966) – Statistical Inference for Probabilistic Functions of Finite State Markov Chains, Annals of Mathematical Statistics 37(6). Article fondateur des HMM.
Rabiner (1989) – A Tutorial on Hidden Markov Models and Selected Applications in Speech Recognition, Proceedings of the IEEE 77(2). Reference pedagogique standard pour les HMM.

# Visualisation du graphe d'un HMM a 2 etats
fig, ax = plt.subplots(1, 1, figsize=(10, 3))
ax.set_xlim(0, 10)
ax.set_ylim(-1, 3)
ax.set_aspect('equal')
ax.axis('off')

# Hidden states row
for t in range(4):
    x = 1.5 + t * 2.2
    ax.add_patch(plt.Circle((x, 2), 0.5, fill=False, color='royalblue', linewidth=2))
    ax.text(x, 2, f'$z_{t+1}$', ha='center', va='center', fontsize=14, color='royalblue')

# Observations row
for t in range(4):
    x = 1.5 + t * 2.2
    ax.add_patch(plt.Circle((x, 0), 0.5, fill=False, color='orangered', linewidth=2))
    ax.text(x, 0, f'$x_{t+1}$', ha='center', va='center', fontsize=14, color='orangered')

# Transition arrows (horizontal)
for t in range(3):
    x1 = 2.0 + t * 2.2
    x2 = 2.5 + t * 2.2
    ax.annotate('', xy=(x2, 2.15), xytext=(x1, 2.15),
                arrowprops=dict(arrowstyle='->', color='royalblue', lw=1.5))

# Emission arrows (vertical)
for t in range(4):
    x = 1.5 + t * 2.2
    ax.annotate('', xy=(x, 0.55), xytext=(x, 1.45),
                arrowprops=dict(arrowstyle='->', color='gray', lw=1.5, ls='--'))

ax.text(5.5, -0.8, 'Modele HMM : etats caches $z_t$ -> observations $x_t$',
        ha='center', fontsize=11, style='italic')
ax.set_title('Structure d\'un HMM', fontsize=14, fontweight='bold')
plt.tight_layout()
plt.show()

2. Classification Independante par Timestep

Avant d’implementer un HMM complet, commencons par classifier chaque observation independamment en utilisant la règle de Bayes :

\[P(z_t = k | x_t) \propto P(x_t | z_t = k) \cdot P(z_t = k)\]

Cette approche ignore la structure temporelle — elle traite chaque pas de temps comme un problème de classification indépendant.

# Donnees synthetiques : deux regimes de temperature
# Etat 0 (bas) : mu=10, sigma=2 | Etat 1 (haut) : mu=25, sigma=2
observations = np.array([9.5, 11.2, 10.8, 24.5, 26.1, 25.3, 10.1, 9.8, 11.5, 10.2])
T = len(observations)

# Parametres d'emission connus
means = np.array([10.0, 25.0])
sigmas = np.array([2.0, 2.0])
n_states = 2

# Classification independante (Bayes)
prior = np.array([0.5, 0.5])  # equiprobable

posteriors = np.zeros((T, n_states))
for t in range(T):
    for k in range(n_states):
        posteriors[t, k] = norm.pdf(observations[t], means[k], sigmas[k]) * prior[k]
    posteriors[t] /= posteriors[t].sum()

predicted_states = posteriors.argmax(axis=1)

print("Observations :", observations)
print("Etats predits :", predicted_states)
print()
for t in range(T):
    print(f"  t={t:2d}: x={observations[t]:5.1f} -> P(bas)={posteriors[t,0]:.3f} P(haut)={posteriors[t,1]:.3f}")

Observations : [ 9.5 11.2 10.8 24.5 26.1 25.3 10.1  9.8 11.5 10.2]
Etats predits : [0 0 0 1 1 1 0 0 0 0]

  t= 0: x=  9.5 -> P(bas)=1.000 P(haut)=0.000
  t= 1: x= 11.2 -> P(bas)=1.000 P(haut)=0.000
  t= 2: x= 10.8 -> P(bas)=1.000 P(haut)=0.000
  t= 3: x= 24.5 -> P(bas)=0.000 P(haut)=1.000
  t= 4: x= 26.1 -> P(bas)=0.000 P(haut)=1.000
  t= 5: x= 25.3 -> P(bas)=0.000 P(haut)=1.000
  t= 6: x= 10.1 -> P(bas)=1.000 P(haut)=0.000
  t= 7: x=  9.8 -> P(bas)=1.000 P(haut)=0.000
  t= 8: x= 11.5 -> P(bas)=1.000 P(haut)=0.000
  t= 9: x= 10.2 -> P(bas)=1.000 P(haut)=0.000

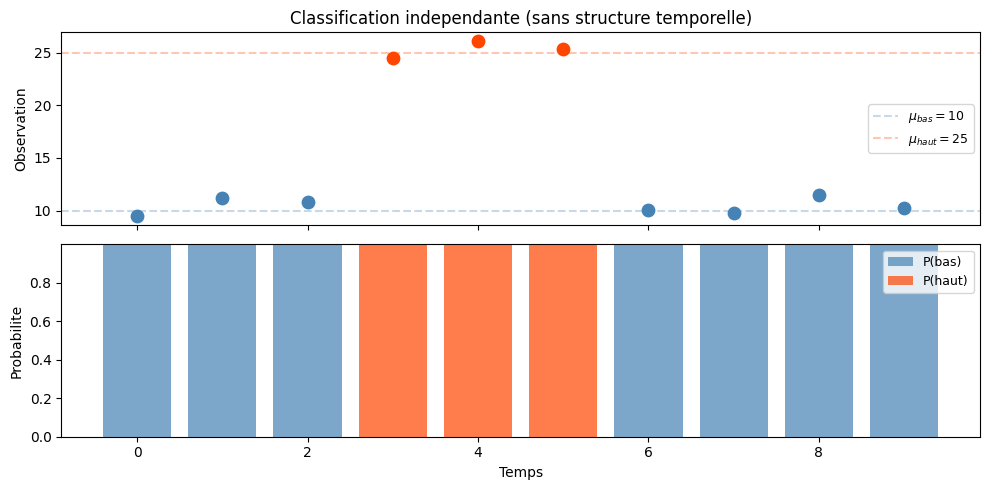

Visualisation de la classification independante

Le graphique montre les observations colorees selon l’etat predit et les probabilites a posteriori correspondantes. Les points proches de la frontiere (entre \(\mu_{bas}=10\) et \(\mu_{haut}=25\)) sont classes uniquement sur l’observation locale.

# Visualisation
fig, axes = plt.subplots(2, 1, figsize=(10, 5), sharex=True)

colors = ['steelblue', 'orangered']

# Observations avec couleur par etat predit
for t in range(T):
    axes[0].scatter(t, observations[t], c=colors[predicted_states[t]], s=80, zorder=5)
axes[0].axhline(y=10, color='steelblue', linestyle='--', alpha=0.3, label='$\\mu_{bas}=10$')
axes[0].axhline(y=25, color='orangered', linestyle='--', alpha=0.3, label='$\\mu_{haut}=25$')
axes[0].set_ylabel('Observation')
axes[0].legend(fontsize=9)
axes[0].set_title('Classification independante (sans structure temporelle)')

# Probabilites a posteriori
axes[1].bar(range(T), posteriors[:, 0], color='steelblue', alpha=0.7, label='P(bas)')
axes[1].bar(range(T), posteriors[:, 1], bottom=posteriors[:, 0], color='orangered', alpha=0.7, label='P(haut)')
axes[1].set_ylabel('Probabilite')
axes[1].set_xlabel('Temps')
axes[1].legend(fontsize=9)

plt.tight_layout()
plt.show()

Interpretation

La classification independante fonctionne bien quand les clusters sont bien separes. Mais elle ignore la dépendance temporelle : dans un HMM, un etat a \(t\) depend de l’etat a \(t-1\). Les points ambigus (proches de la frontiere) seraient mieux classes en tenant compte du contexte temporel.

3. Algorithme Forward-Backward

L’algorithme Forward-Backward calcule exactement \(P(z_t = k | x_{1:T})\) en combinant : - Forward (\(\alpha\)) : \(P(z_t, x_{1:t})\) — probabilite de l’etat et des observations passees - Backward (\(\beta\)) : \(P(x_{t+1:T} | z_t)\) — probabilite des observations futures

\[P(z_t = k | x_{1:T}) \propto \alpha_t(k) \cdot \beta_t(k)\]

L’algorithme Forward-Backward a ete formalise par Baum, Petrie, Soules & Weiss (1970) (A Maximization Technique Occurring in the Statistical Analysis of Probabilistic Functions of Markov Chains, Annals of Mathematical Statistics 41(1)). Il est un cas special du cadre EM general de Dempster, Laird & Rubin (1977) (Maximum Likelihood from Incomplete Data via the EM Algorithm, JRSS B 39(1)).

def forward_backward(observations, means, sigmas, trans_mat, prior):
    """
    Algorithme Forward-Backward pour un HMM a emissions gaussiennes.

    Parameters
    ----------
    observations : array (T,)
    means : array (K,) - moyennes d'emission par etat
    sigmas : array (K,) - ecarts-types d'emission par etat
    trans_mat : array (K, K) - matrice de transition
    prior : array (K,) - distribution initiale

    Returns
    -------
    posteriors : array (T, K) - P(z_t | x_{1:T})
    """
    T = len(observations)
    K = len(means)

    # Emission likelihoods : P(x_t | z_t = k)
    B = np.zeros((T, K))
    for t in range(T):
        for k in range(K):
            B[t, k] = norm.pdf(observations[t], means[k], sigmas[k])

    # Forward pass : alpha[t, k] = P(z_t=k, x_{1:t})
    alpha = np.zeros((T, K))
    alpha[0] = prior * B[0]
    alpha[0] /= alpha[0].sum()  # normalisation

    for t in range(1, T):
        for k in range(K):
            alpha[t, k] = B[t, k] * np.sum(alpha[t-1] * trans_mat[:, k])
        alpha[t] /= alpha[t].sum()  # normalisation

    # Backward pass : beta[t, k] = P(x_{t+1:T} | z_t=k)
    beta = np.zeros((T, K))
    beta[-1] = 1.0

    for t in range(T - 2, -1, -1):
        for k in range(K):
            beta[t, k] = np.sum(trans_mat[k, :] * B[t+1, :] * beta[t+1, :])
        beta[t] /= beta[t].sum()  # normalisation

    # Combine : P(z_t = k | x_{1:T})
    posteriors = alpha * beta
    posteriors /= posteriors.sum(axis=1, keepdims=True)

    return posteriors, alpha, beta


# Test avec donnees incluant des points ambigus
obs_ambiguous = np.array([25.0, 26.1, 17.5, 24.5, 25.3, 9.5, 17.5, 10.8])

# Matrice de transition : forte persistance (les regimes changent rarement)
trans_mat = np.array([
    [0.9, 0.1],  # P(bas -> bas), P(bas -> haut)
    [0.1, 0.9],  # P(haut -> bas), P(haut -> haut)
])
prior = np.array([0.5, 0.5])

fb_posteriors, alpha, beta = forward_backward(
    obs_ambiguous, means, sigmas, trans_mat, prior
)

# Comparaison avec classification independante
indep_posteriors = np.zeros((len(obs_ambiguous), 2))
for t in range(len(obs_ambiguous)):
    for k in range(2):
        indep_posteriors[t, k] = norm.pdf(obs_ambiguous[t], means[k], sigmas[k]) * prior[k]
    indep_posteriors[t] /= indep_posteriors[t].sum()

print("Comparaison classification independante vs Forward-Backward")
print("=" * 65)
print(f"{'t':>2} {'x':>5} | {'P_bas(indep)':>12} {'P_bas(FB)':>10} | {'P_haut(indep)':>13} {'P_haut(FB)':>11}")
print("-" * 65)
for t in range(len(obs_ambiguous)):
    print(f"{t:2d} {obs_ambiguous[t]:5.1f} | {indep_posteriors[t,0]:12.4f} {fb_posteriors[t,0]:10.4f} | {indep_posteriors[t,1]:13.4f} {fb_posteriors[t,1]:11.4f}")

Comparaison classification independante vs Forward-Backward
=================================================================
 t     x | P_bas(indep)  P_bas(FB) | P_haut(indep)  P_haut(FB)
-----------------------------------------------------------------
 0  25.0 |       0.0000     0.0000 |        1.0000      1.0000
 1  26.1 |       0.0000     0.0000 |        1.0000      1.0000
 2  17.5 |       0.5000     0.0122 |        0.5000      0.9878
 3  24.5 |       0.0000     0.0000 |        1.0000      1.0000
 4  25.3 |       0.0000     0.0000 |        1.0000      1.0000
 5   9.5 |       1.0000     1.0000 |        0.0000      0.0000
 6  17.5 |       0.5000     0.9878 |        0.5000      0.0122
 7  10.8 |       1.0000     1.0000 |        0.0000      0.0000

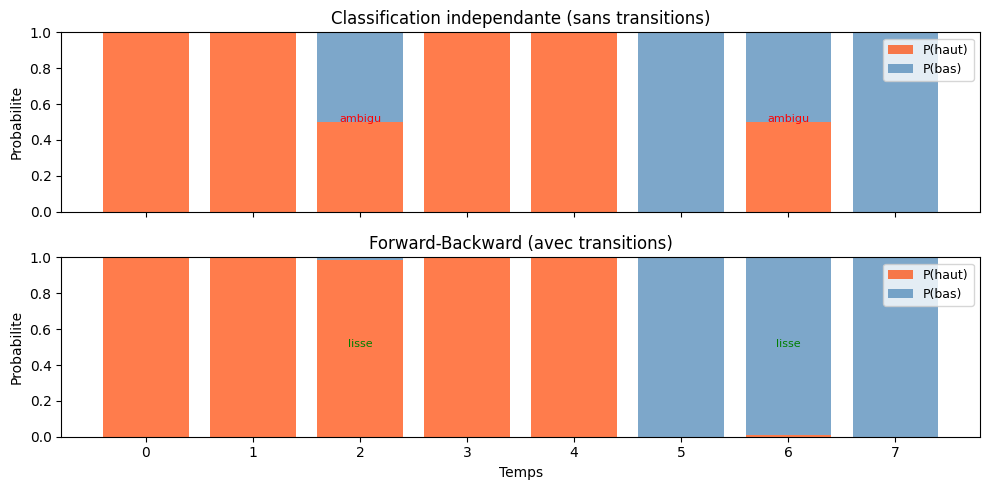

Comparaison visuelle : independante vs Forward-Backward

Ce graphique compare les deux approches sur les donnees ambigues. Les deux points ambigus (\(x=17.5\), exactement a la frontiere entre les deux regimes) sont laisses a \(0.50/0.50\) par la classification independante et tranche par le Forward-Backward selon leur contexte temporel.

# Visualisation comparative
fig, axes = plt.subplots(2, 1, figsize=(10, 5), sharex=True)

time = range(len(obs_ambiguous))

# Classification independante
axes[0].bar(time, indep_posteriors[:, 1], color='orangered', alpha=0.7, label='P(haut)')
axes[0].bar(time, indep_posteriors[:, 0], bottom=indep_posteriors[:, 1], color='steelblue', alpha=0.7, label='P(bas)')
axes[0].set_title('Classification independante (sans transitions)')
axes[0].set_ylabel('Probabilite')
axes[0].legend(fontsize=9)

# Forward-Backward
axes[1].bar(time, fb_posteriors[:, 1], color='orangered', alpha=0.7, label='P(haut)')
axes[1].bar(time, fb_posteriors[:, 0], bottom=fb_posteriors[:, 1], color='steelblue', alpha=0.7, label='P(bas)')
axes[1].set_title('Forward-Backward (avec transitions)')
axes[1].set_ylabel('Probabilite')
axes[1].set_xlabel('Temps')
axes[1].legend(fontsize=9)

# Marquer les points ambigus
for t in [2, 6]:
    axes[0].annotate('ambigu', xy=(t, 0.5), fontsize=8, color='red', ha='center')
    axes[1].annotate('lisse', xy=(t, 0.5), fontsize=8, color='green', ha='center')

plt.tight_layout()
plt.show()

Interpretation

Les deux points ambigus (\(x = 17.5\), a mi-chemin exact des deux moyennes d’emission \(\mu_{bas}=10\) et \(\mu_{haut}=25\)) sont indiscernables pour une classification independante : elle leur attribue \(0.50/0.50\).

Le Forward-Backward exploite le contexte temporel pour les trancher, et le verdict depend du voisinage :

\(x = 17.5\) a \(t=2\), entoure d’observations hautes (\(26.1\), \(24.5\)) \(\Rightarrow\) lissage vers l’etat haut, \(P(haut) = 0.988\)
\(x = 17.5\) a \(t=6\), entoure d’observations basses (\(9.5\), \(10.8\)) \(\Rightarrow\) lissage vers l’etat bas, \(P(bas) = 0.988\)

Deux observations identiques (\(x=17.5\)), deux verdicts opposes : c’est l’avantage cle du HMM. La dependance temporelle des etats transporte l’information du voisinage vers le point ambigu, la ou la classification independante, aveugle au contexte, reste a \(0.50/0.50\).

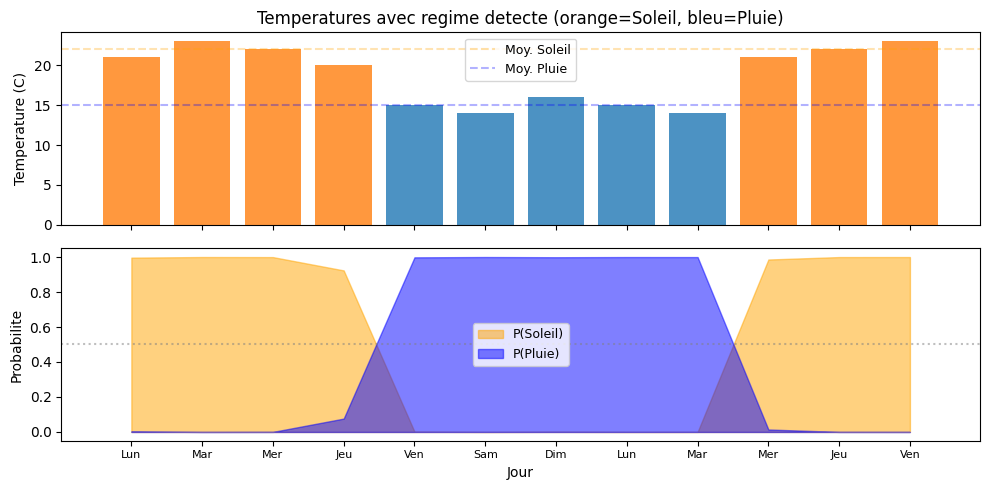

4. Detection de Regimes Meteo

Application : detecter les jours de soleil vs pluie a partir de temperatures.

Soleil : \(T \sim \mathcal{N}(22, 4)\)
Pluie : \(T \sim \mathcal{N}(15, 4)\)

# Donnees meteo synthetiques
temperatures = np.array([21, 23, 22, 20, 15, 14, 16, 15, 14, 21, 22, 23])
jours = ['Lun', 'Mar', 'Mer', 'Jeu', 'Ven', 'Sam', 'Dim', 'Lun', 'Mar', 'Mer', 'Jeu', 'Ven']

# Parametres HMM
weather_means = np.array([15.0, 22.0])  # [Pluie, Soleil]
weather_sigmas = np.array([2.0, 2.0])
weather_trans = np.array([
    [0.8, 0.2],  # Pluie -> {Pluie, Soleil}
    [0.3, 0.7],  # Soleil -> {Pluie, Soleil}
])
weather_prior = np.array([0.5, 0.5])

# Inference Forward-Backward
weather_posteriors, _, _ = forward_backward(
    temperatures, weather_means, weather_sigmas, weather_trans, weather_prior
)

print("Detection de regimes meteo")
print("=" * 50)
for t in range(len(temperatures)):
    state = "Soleil" if weather_posteriors[t, 1] > 0.5 else "Pluie"
    conf = weather_posteriors[t, 1] if state == "Soleil" else weather_posteriors[t, 0]
    print(f"  {jours[t]:>3} {t+1:2d}h : {temperatures[t]:5.1f}C -> {state:6s} (conf={conf:.3f})")

Detection de regimes meteo
==================================================
  Lun  1h :  21.0C -> Soleil (conf=0.996)
  Mar  2h :  23.0C -> Soleil (conf=1.000)
  Mer  3h :  22.0C -> Soleil (conf=1.000)
  Jeu  4h :  20.0C -> Soleil (conf=0.924)
  Ven  5h :  15.0C -> Pluie  (conf=0.998)
  Sam  6h :  14.0C -> Pluie  (conf=1.000)
  Dim  7h :  16.0C -> Pluie  (conf=0.999)
  Lun  8h :  15.0C -> Pluie  (conf=1.000)
  Mar  9h :  14.0C -> Pluie  (conf=1.000)
  Mer 10h :  21.0C -> Soleil (conf=0.986)
  Jeu 11h :  22.0C -> Soleil (conf=1.000)
  Ven 12h :  23.0C -> Soleil (conf=1.000)

Visualisation des regimes meteo

Les barres orange/bleu distinguent les jours de soleil et de pluie detectes par le HMM, tandis que le second panneau montre les probabilites a posteriori associees.

# Visualisation meteo
fig, axes = plt.subplots(2, 1, figsize=(10, 5), sharex=True)

# Temperature
colors = ['#ff7f0e' if weather_posteriors[t, 1] > 0.5 else '#1f77b4' for t in range(len(temperatures))]
axes[0].bar(range(len(temperatures)), temperatures, color=colors, alpha=0.8)
axes[0].axhline(y=22, color='orange', linestyle='--', alpha=0.3, label='Moy. Soleil')
axes[0].axhline(y=15, color='blue', linestyle='--', alpha=0.3, label='Moy. Pluie')
axes[0].set_ylabel('Temperature (C)')
axes[0].legend(fontsize=9)
axes[0].set_title('Temperatures avec regime detecte (orange=Soleil, bleu=Pluie)')

# Probabilites
axes[1].fill_between(range(len(temperatures)), weather_posteriors[:, 1],
                     color='orange', alpha=0.5, label='P(Soleil)')
axes[1].fill_between(range(len(temperatures)), weather_posteriors[:, 0],
                     color='blue', alpha=0.5, label='P(Pluie)')
axes[1].axhline(y=0.5, color='gray', linestyle=':', alpha=0.5)
axes[1].set_ylabel('Probabilite')
axes[1].set_xlabel('Jour')
axes[1].set_xticks(range(len(jours)))
axes[1].set_xticklabels(jours, fontsize=8)
axes[1].legend(fontsize=9)

plt.tight_layout()
plt.show()

5. Inferer les paramètres d’emission par MCMC

Jusqu’ici, les paramètres d’emission (moyennes et ecarts-types de chaque regime) etaient supposes connus : le Forward-Backward (section 3) et la classification independante (section 2) les utilisaient comme entrees. Mais en pratique, ces paramètres sont inconnus et doivent etre estimes a partir des observations seules. C’est la qu’intervient l’inference bayesienne : aucun algorithme exact de type Forward-Backward ne donne la loi a posteriori des paramètres continus lorsque les etats caches sont inconnus – il faut soit EM (Baum-Welch, qui ne fournit qu’un point estimate), soit l’echantillonnage MCMC (qui donne toute la distribution a posteriori, avec ses intervalles de credibilite).

Nous modelisons les temperatures meteo comme un melange de deux gaussiennes (une par regime cache) dont les moyennes sont inconnues, et nous laissons PyMC retrouver ces moyennes par NUTS. La vraisemblance NormalMixture marginalise l’assignation d’etat, ce qui evite d’echantillonner explicitement les etats discrets (difficile pour NUTS) tout en gardant un problème non conjugue ou MCMC est reellement necessaire.

Choix de parametrisation (recette #3801). On utilise une forme non-centree mu_k = mu_pop + sigma_comp * z_k avec z_k ~ Normal(0,1). La forme centree mu_k ~ Normal(mu_pop, sigma_comp) créé un funnel (entonnoir) lorsque sigma_comp est petit : la geometrie se complique et NUTS produit des divergences. La reparametrisation non-centree decouple mu_pop et sigma_comp, rendant l’echantillonnage stable.

# Reutilisons les temperatures meteo (section 4) : on ignore les vrais regimes
# et on laisse PyMC retrouver les deux moyennes d'emission (~15 Pluie / ~22 Soleil).
obs_hmm = np.asarray(temperatures, dtype=float)

with pm.Model() as modele_emissions:
    # Niveau population : moyenne globale + dispersion entre les deux regimes
    mu_pop = pm.Normal("mu_pop", mu=18.0, sigma=10.0)
    sigma_comp = pm.HalfNormal("sigma_comp", sigma=8.0)

    # Parametrisation NON-CENTREE : mu_k = mu_pop + sigma_comp * z_k (evite le funnel)
    z = pm.Normal("z", mu=0.0, sigma=1.0, shape=2)
    mu_brut = mu_pop + sigma_comp * z
    # Identifiabilite : on impose mu[0] <= mu[1] (regime froid / regime chaud)
    mu = pm.Deterministic(
        "mu", pt.stack([pt.min(mu_brut), pt.max(mu_brut)])
    )

    sigma = pm.HalfNormal("sigma", sigma=5.0, shape=2)
    w = pm.Dirichlet("w", a=np.ones(2))

    # Vraisemblance melange gaussien : marginalise l'assignation d'etat (NUTS pur)
    y = pm.NormalMixture("y", w=w, mu=mu, sigma=sigma, observed=obs_hmm)

    trace_emissions = pm.sample(
        2000, tune=1500, chains=4, target_accept=0.99,
        random_seed=42, progressbar=False
    )

# Diagnostics MCMC (honetete des sorties)
divergences = int(trace_emissions.sample_stats["diverging"].sum())
resume = az.summary(trace_emissions, var_names=["mu", "sigma", "w"])
print("Inference bayesienne des moyennes d'emission (MCMC, NormalMixture non-centre)")
print("=" * 60)
print(f"Divergences NUTS : {divergences}   (cible = 0)")
print(f"R-hat max         : {resume['r_hat'].astype(float).max():.3f}   (cible < 1.01)")
print(f"ESS bulk min      : {int(resume['ess_bulk'].min())}")
print()
print(resume[["mean", "sd", "eti89_lb", "eti89_ub", "r_hat"]].astype(float).round(3))
print()
print("Vrais moyennes d'emission : ~15 (Pluie) / ~22 (Soleil)")
print("-> MCMC retrouve les deux regimes sans aucune forme close.")

Inference bayesienne des moyennes d'emission (MCMC, NormalMixture non-centre)
============================================================
Divergences NUTS : 0   (cible = 0)
R-hat max         : 1.000   (cible < 1.01)
ESS bulk min      : 1035

           mean     sd  eti89_lb  eti89_ub  r_hat
mu[0]     15.50  1.900     14.00     19.00    1.0
mu[1]     21.42  1.600     19.00     23.00    1.0
sigma[0]   2.10  1.600      0.60      5.20    1.0
sigma[1]   2.00  1.500      0.80      4.70    1.0
w[0]       0.46  0.195      0.16      0.82    1.0
w[1]       0.54  0.195      0.18      0.84    1.0

Vrais moyennes d'emission : ~15 (Pluie) / ~22 (Soleil)
-> MCMC retrouve les deux regimes sans aucune forme close.

Note : Forward-Backward vs MCMC – quand utiliser quoi ?

Les deux algorithmes repondent a des questions différentes sur un même HMM :

Question	Méthode exacte	MCMC (PyMC)
Etats caches \(P(z_t \mid x_{1:T})\), paramètres connus	Forward-Backward (section 3)	inutile (forme close)
Paramètres \(\mu_k, \sigma_k\), etats inconnus	EM / Baum-Welch (point estimate)	recommande (distribution complete)
Etats discrets latents explicites (`pm.Categorical`)	–	difficile (NUTS + Gibbs discrete)

La cellule précédente illustre la deuxieme ligne : on marginalise les etats via NormalMixture pour garder un MCMC pur (NUTS) sur les paramètres continus. L’Exercice 2 ci-dessous aborde la troisieme ligne (K=3 etats, assignation explicite) – plus delicate, c’est l’objet du travail applique.

References. L’inference bayesienne des paramètres d’un HMM est detaillee dans Cappe, Moulines & Ryden (2005), Inference in Hidden Markov Models (Springer). La parametrisation non-centree comme remede au funnel est due a Betancourt & Girolami (2013) (Hamiltonian Monte Carlo for Hierarchical Models, arXiv:1312.0906).

6. Detection d’Anomalies — Ventes

Exemple guide : une entreprise detecte les periodes de promotion dans ses ventes quotidiennes.

Normal : ventes \(\sim \mathcal{N}(100, 100)\)
Promo : ventes \(\sim \mathcal{N}(200, 100)\)

# Donnees de ventes
ventes = np.array([98, 105, 102, 99, 195, 210, 205, 198, 103, 97, 101, 100])
jours_ventes = [f'J{t+1}' for t in range(len(ventes))]

# Parametres HMM
ventes_means = np.array([100.0, 200.0])  # [Normal, Promo]
ventes_sigmas = np.array([10.0, 10.0])
ventes_trans = np.array([
    [0.85, 0.15],  # Normal -> {Normal, Promo}
    [0.20, 0.80],  # Promo -> {Normal, Promo}
])
ventes_prior = np.array([0.9, 0.1])  # majoritairement normal

# Inference
ventes_posteriors, _, _ = forward_backward(
    ventes, ventes_means, ventes_sigmas, ventes_trans, ventes_prior
)

print("Detection de periodes promotionnelles")
print("=" * 55)
for t in range(len(ventes)):
    regime = "PROMO" if ventes_posteriors[t, 1] > 0.5 else "Normal"
    p = ventes_posteriors[t, 1] if regime == "PROMO" else ventes_posteriors[t, 0]
    marker = " <<<" if regime == "PROMO" else ""
    print(f"  {jours_ventes[t]}: {ventes[t]:6.1f} -> {regime:6s} (P={p:.3f}){marker}")

promo_days = [t for t in range(len(ventes)) if ventes_posteriors[t, 1] > 0.5]
print(f"\nPeriodes promo detectees : Jours {[d+1 for d in promo_days]}")

Detection de periodes promotionnelles
=======================================================
  J1:   98.0 -> Normal (P=1.000)
  J2:  105.0 -> Normal (P=1.000)
  J3:  102.0 -> Normal (P=1.000)
  J4:   99.0 -> Normal (P=1.000)
  J5:  195.0 -> PROMO  (P=1.000) <<<
  J6:  210.0 -> PROMO  (P=1.000) <<<
  J7:  205.0 -> PROMO  (P=1.000) <<<
  J8:  198.0 -> PROMO  (P=1.000) <<<
  J9:  103.0 -> Normal (P=1.000)
  J10:   97.0 -> Normal (P=1.000)
  J11:  101.0 -> Normal (P=1.000)
  J12:  100.0 -> Normal (P=1.000)

Periodes promo detectees : Jours [5, 6, 7, 8]

Exercice 2 : Estimer la matrice d’emission d’un HMM

Dans les sections précédentes, les paramètres d’emission (mu, sigma) etaient supposes connus. Dans cet exercice, vous devez estimer ces paramètres a partir des observations seules.

Objectif : etant donne une sequence d’observations et une matrice de transition fixee, retrouver les moyennes et ecarts-types d’emission de chaque etat.

Indices : - Generer des données depuis 3 etats gaussiens (mu = [5, 15, 25], sigma = [2, 3, 2]) - Fixer la matrice de transition avec forte persistance (0.9 sur la diagonale) - Utiliser pm.Normal avec shape=3 pour les moyennes et pm.HalfNormal pour les sigmas - L’emission par etat s’ecrit : mu[state[t]] ou state vient de pm.Categorical

# TODO etudiant : estimer la matrice d'emission d'un HMM
# Etape 1 : definir des observations avec 3 etats caches et emissions gaussiennes
# Etape 2 : fixer la matrice de transition (forte persistance)
# Etape 3 : estimer les parametres d'emission (mu, sigma) pour chaque etat
# Etape 4 : comparer les parametres estimes aux vrais parametres

result = None  # TODO etudiant : remplacer par le modele HMM avec emissions a estimer
print("Exercice a completer")

Exercice a completer

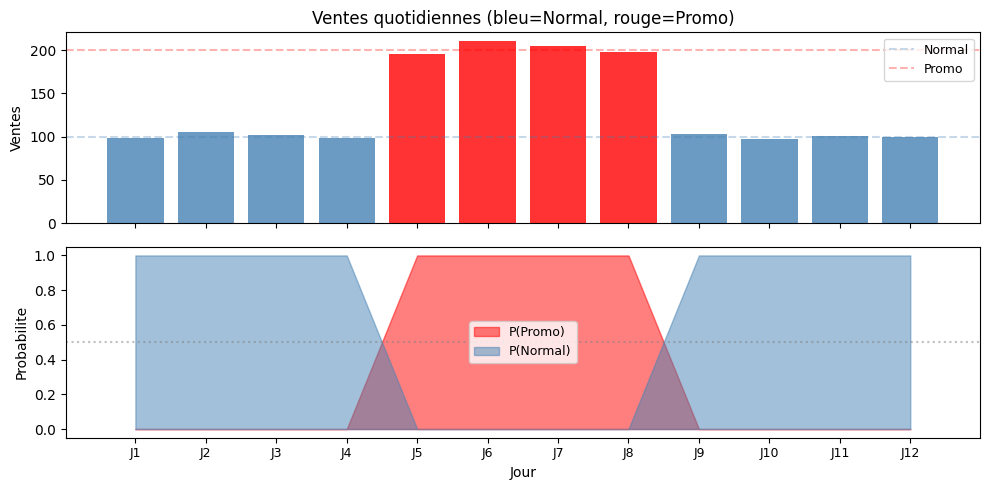

Visualisation de la detection d’anomalies

Le graphique ci-dessous met en evidence les periodes promotionnelles detectees par le HMM, avec les probabilites a posteriori pour chaque regime.

# Visualisation detection anomalies
fig, axes = plt.subplots(2, 1, figsize=(10, 5), sharex=True)

colors = ['red' if ventes_posteriors[t, 1] > 0.5 else 'steelblue' for t in range(len(ventes))]
axes[0].bar(range(len(ventes)), ventes, color=colors, alpha=0.8)
axes[0].axhline(y=100, color='steelblue', linestyle='--', alpha=0.3, label='Normal')
axes[0].axhline(y=200, color='red', linestyle='--', alpha=0.3, label='Promo')
axes[0].set_ylabel('Ventes')
axes[0].legend(fontsize=9)
axes[0].set_title('Ventes quotidiennes (bleu=Normal, rouge=Promo)')

axes[1].fill_between(range(len(ventes)), ventes_posteriors[:, 1],
                     color='red', alpha=0.5, label='P(Promo)')
axes[1].fill_between(range(len(ventes)), ventes_posteriors[:, 0],
                     color='steelblue', alpha=0.5, label='P(Normal)')
axes[1].axhline(y=0.5, color='gray', linestyle=':', alpha=0.5)
axes[1].set_ylabel('Probabilite')
axes[1].set_xlabel('Jour')
axes[1].set_xticks(range(len(jours_ventes)))
axes[1].set_xticklabels(jours_ventes, fontsize=9)
axes[1].legend(fontsize=9)

plt.tight_layout()
plt.show()

7. Motif Finding (Bioinformatique)

Le motif finding consiste a trouver des sous-sequences recurrentes dans des sequences d’ADN.

Modèle simplifie : comparer la frequence des k-mers contre un modèle de fond (background uniforme).

# Sequences ADN synthetiques
sequences = ['ACGAACTGAC', 'TAACGTACGA', 'GAACCATACG']
bases = ['A', 'C', 'G', 'T']

# K-mer counting (k=3)
k = 3
from collections import Counter

all_kmers = []
for seq in sequences:
    for i in range(len(seq) - k + 1):
        all_kmers.append(seq[i:i+k])

kmer_counts = Counter(all_kmers)
total_kmers = len(all_kmers)

print(f"K-mer counting (k={k}) sur {len(sequences)} sequences")
print(f"Total {k}-meres: {total_kmers}")
print()
print("Top 10 k-meres:")
for kmer, count in kmer_counts.most_common(10):
    freq = count / total_kmers
    bg_prob = (0.25) ** k  # modele de fond uniforme
    ratio = freq / bg_prob
    print(f"  {kmer}: {count} occurrences (freq={freq:.3f}, ratio={ratio:.2f}x)")

# Modele de fond : P(kmer | Background) = (1/4)^k
bg_prob = (0.25) ** k
print(f"\nProbabilite background (uniforme): {bg_prob:.4f}")
print(f"Attendu: {bg_prob * total_kmers:.1f} occurrences par k-mere")

K-mer counting (k=3) sur 3 sequences
Total 3-meres: 24

Top 10 k-meres:
  ACG: 4 occurrences (freq=0.167, ratio=10.67x)
  AAC: 3 occurrences (freq=0.125, ratio=8.00x)
  CGA: 2 occurrences (freq=0.083, ratio=5.33x)
  GAA: 2 occurrences (freq=0.083, ratio=5.33x)
  TAC: 2 occurrences (freq=0.083, ratio=5.33x)
  ACT: 1 occurrences (freq=0.042, ratio=2.67x)
  CTG: 1 occurrences (freq=0.042, ratio=2.67x)
  TGA: 1 occurrences (freq=0.042, ratio=2.67x)
  GAC: 1 occurrences (freq=0.042, ratio=2.67x)
  TAA: 1 occurrences (freq=0.042, ratio=2.67x)

Probabilite background (uniforme): 0.0156
Attendu: 0.4 occurrences par k-mere

Test du rapport de vraisemblance

Nous comparons maintenant chaque k-mere au modèle de fond (background uniforme) via un likelihood ratio pour identifier les motifs statistiquement sur-representes.

# Likelihood ratio test pour chaque k-mere
print("K-meres sur-representes (likelihood ratio > 1):")
print("=" * 50)
significant = []
for kmer, count in kmer_counts.most_common():
    observed_freq = count / total_kmers
    ratio = observed_freq / bg_prob
    if ratio > 1.0:
        significant.append((kmer, count, ratio))
        print(f"  {kmer}: {count}x, ratio={ratio:.2f}")

print(f"\nMotif candidat le plus frequent : {significant[0][0]} ({significant[0][1]} occurrences)")
print("On retrouve le motif 'AAC' qui apparait dans les 3 sequences.")

K-meres sur-representes (likelihood ratio > 1):
==================================================
  ACG: 4x, ratio=10.67
  AAC: 3x, ratio=8.00
  CGA: 2x, ratio=5.33
  GAA: 2x, ratio=5.33
  TAC: 2x, ratio=5.33
  ACT: 1x, ratio=2.67
  CTG: 1x, ratio=2.67
  TGA: 1x, ratio=2.67
  GAC: 1x, ratio=2.67
  TAA: 1x, ratio=2.67
  CGT: 1x, ratio=2.67
  GTA: 1x, ratio=2.67
  ACC: 1x, ratio=2.67
  CCA: 1x, ratio=2.67
  CAT: 1x, ratio=2.67
  ATA: 1x, ratio=2.67

Motif candidat le plus frequent : ACG (4 occurrences)
On retrouve le motif 'AAC' qui apparait dans les 3 sequences.

Exercice 3 : Decodage Viterbi

L’algorithme de Viterbi trouve la sequence d’etats caches la plus probable etant donne les observations completes. Contrairement au Forward-Backward qui calcule des marginales, Viterbi retourne un chemin unique optimal.

Objectif : implementer l’algorithme de Viterbi par programmation dynamique.

D’après Viterbi (1967), Error Bounds for Convolutional Codes and an Asymptotically Optimum Decoding Algorithm, IEEE Transactions on Information Theory 13(2).

Indices : - Initialisation : delta[0, k] = log(pi[k]) + log(B[0, k]) - Recursion : delta[t, k] = max_j(delta[t-1, j] + log(A[j,k])) + log(B[t, k]) - Stocker psi[t, k] = argmax_j(...) pour le backtracking - Backtracking : partir de T-1 et suivre les pointeurs psi - Comparer le chemin Viterbi avec les posteriors marginaux du Forward-Backward

# TODO etudiant : implementer le decodage Viterbi (sequence d'etats la plus probable)
# Etape 1 : reutiliser les parametres HMM de la section precedente
# Etape 2 : implementer l'algorithme de Viterbi par programmation dynamique
# Indice : delta[t, k] = max_j(delta[t-1, j] * A[j, k]) * B[t, k]
# Etape 3 : backtracking pour retrouver le chemin optimal
# Etape 4 : afficher la sequence d'etats la plus probable

result = None  # TODO etudiant : remplacer par l'algorithme de Viterbi
print("Exercice a completer")

Exercice a completer

8. Resume des Concepts

Concept	Formule	Méthode
Classification independante	\(P(z_t=k\mid x_t) \propto P(x_t\mid z_t=k) \cdot P(z_t=k)\)	Bayes par timestep
Forward pass	\(\alpha_t(k) = P(x_t\mid z_t=k) \sum_j \alpha_{t-1}(j) A_{jk}\)	Recursion avant
Backward pass	\(\beta_t(k) = \sum_j A_{kj} P(x_{t+1}\mid z_{t+1}=j) \beta_{t+1}(j)\)	Recursion arriere
Posterior lisse	\(P(z_t=k\mid x_{1:T}) \propto \alpha_t(k) \cdot \beta_t(k)\)	Forward-Backward
Viterbi	\(\arg\max P(z_{1:T}\mid x_{1:T})\)	Programmation dynamique
Motif finding	\(P(kmer\mid Motif) / P(kmer\mid Background) > 1\)	Likelihood ratio

9. Exercice — HMM 3 Etats pour Detection de Pannes

Etendez le HMM a 3 etats pour modeliser l’etat d’une machine industrielle :

Etat	Description	\(\mu\)	\(\sigma\)
0	Normal	100	5
1	Degrade	70	15
2	En panne	20	25

Données capteur (16 observations) : - Jours 1-4 : fonctionnement normal - Jours 5-8 : degradation progressive - Jours 9-12 : panne - Jours 13-14 : retour degrade (maintenance partielle) - Jours 15-16 : retour normal

Indices : - La matrice de transition doit avoir une forte persistance diagonale - Utilisez la fonction forward_backward définie plus haut avec 3 etats - Affichez les probabilites pour les jours cles (transitions)

# Exercice a completer : HMM 3 etats pour detection de pannes

# Donnees capteur
capteur = np.array([98, 102, 99, 95, 68, 75, 72, 65, 18, 22, 15, 25, 71, 68, 100, 103])

# Parametres d'emission
machine_means = np.array([100.0, 70.0, 20.0])   # Normal, Degrade, Panne
machine_sigmas = np.array([5.0, 15.0, 25.0])

# TODO etudiant : definir la matrice de transition 3x3
# Indice : forte persistance diagonale (0.8-0.9), transitions faibles hors diagonale
machine_trans = np.array([
    [0.8, 0.15, 0.05],
    [0.1, 0.8, 0.1],
    [0.05, 0.15, 0.8],
])

machine_prior = np.array([0.8, 0.15, 0.05])  # majoritairement normal

# TODO etudiant : utiliser forward_backward pour inferer les etats
# Etape 1 : appeler forward_backward avec les parametres 3 etats
# Etape 2 : determiner l'etat predit par timestep
# Etape 3 : afficher les resultats

print("Exercice a completer : implementez l'inference HMM 3 etats")
print("Donnees capteur :", capteur)
print("Etats attendus : Normal(1-4), Degrade(5-8), Panne(9-12), Degrade(13-14), Normal(15-16)")

Exercice a completer : implementez l'inference HMM 3 etats
Donnees capteur : [ 98 102  99  95  68  75  72  65  18  22  15  25  71  68 100 103]
Etats attendus : Normal(1-4), Degrade(5-8), Panne(9-12), Degrade(13-14), Normal(15-16)

Conclusion

Les modèles de sequences temporelles (HMM, ARIMA, modèles d’etat) capturent les dependances temporelles dans les données ordonnees.

Points cles

Les HMM modelisent des etats caches avec des transitions markoviennes
Le filtrage, lissage et prediction sont les trois tâches fondamentales
PyMC permet l’inference bayesienne sur les paramètres de transition et d’emission

Navigation : PyMC-13 | PyMC-14 | PyMC-15 | Infer.NET original

Prochaine étape : PyMC-15 — Systèmes de Recommandation

References

Baum, L. E., & Petrie, T. (1966). Statistical Inference for Probabilistic Functions of Finite State Markov Chains. Annals of Mathematical Statistics 37(6).
Baum, L. E., Petrie, T., Soules, G., & Weiss, N. (1970). A Maximization Technique Occurring in the Statistical Analysis of Probabilistic Functions of Markov Chains. Annals of Mathematical Statistics 41(1).
Dempster, A. P., Laird, N. M., & Rubin, D. B. (1977). Maximum Likelihood from Incomplete Data via the EM Algorithm. JRSS B 39(1).
Viterbi, A. J. (1967). Error Bounds for Convolutional Codes and an Asymptotically Optimum Decoding Algorithm. IEEE Trans. Information Theory 13(2).
Rabiner, L. R. (1989). A Tutorial on Hidden Markov Models and Selected Applications in Speech Recognition. Proceedings of the IEEE 77(2).

Retour au sommet
