Le cap de la série s’inverse ici, délibérément. Dans les WS-00, pywt n’intervenait jamais pour calculer — seulement comme référence de validation croisée. Ce notebook est le pendant SOTA du bloc B : les bibliothèques (pywt, scikit-image) calculent désormais, et le moteur from scratch des WS-00 devient la baseline que l’on affronte sur le même banc.
Ce que ce notebook établit :
À transformée identique (db4, 4 niveaux, péridiodisation — vérifiée par parité allclose), tout l’écart de débruitage vient de l’estimation du seuil, pas de la transformée. Le SOTA à l’œuvre ici est un estimateur, pas un moteur.
BayesShrink (seuil adaptatif par sous-bande, Chang-Yu-Vetterli) domine nettement le seuil universel global de WS-00a : +2,2 à +3,0 dB sur le banc complet (moyenne 4 images, à chaque régime de bruit).
SureShrink n’est pas dans scikit-image : on l’implémente à la main (minimisation du risque SURE de Donoho-Johnstone) sur les coefficients que pywt fournit — la frontière exacte entre ce que la lib sait faire et ce qui relève de l’estimation.
import numpy as npimport pywtimport matplotlib.pyplot as pltfrom skimage.data import camera, moon, coins, textfrom skimage.restoration import denoise_waveletfrom skimage.metrics import structural_similaritySQ2 = np.sqrt(2.0)HAAR = np.array([1.0, 1.0]) / SQ2DB4 = np.array([-0.010597401785069032, 0.0328830116668852, 0.030841381835560764,-0.18703481171909309, -0.027983769416859854, 0.6308807679298589,0.7148465705529157, 0.2303778133088965,]) # constantes publiques db4 -- celles de WS-00a/WS-00bONDELETTE_LIB ="db4"# meme famille que le moteur from scratch (appariee)NIVEAUX =4print("numpy", np.__version__, "| pywt", pywt.__version__,"| matplotlib", plt.matplotlib.__version__)import skimageprint("scikit-image", skimage.__version__, "-- bloc B : les libs CALCULENT desormais")
numpy 2.2.6 | pywt 1.8.0 | matplotlib 3.10.8
scikit-image 0.26.0 -- bloc B : les libs CALCULENT desormais
1. Le banc d’essai

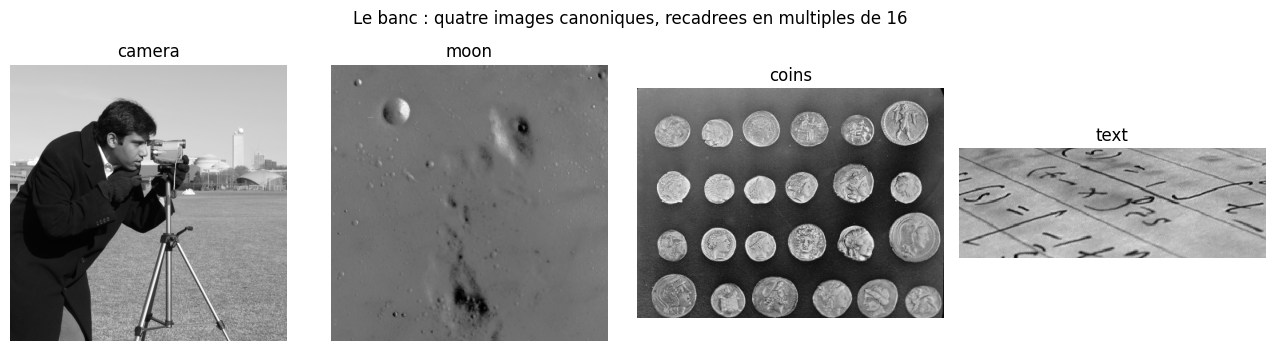

Quatre images canoniques de skimage.data (aucun chemin local : le banc est reproductible partout), recadrées en multiples de \(2^4\) pour que la pyramide à 4 niveaux soit exacte. Bruit blanc gaussien additif à trois régimes (\(\sigma \in \{10, 20, 30\}\) sur l’échelle 0–255), trois graines par configuration — les moyennes portent donc sur 4 images × 3 sigmas × 3 graines.
Deux métriques : le PSNR (définition maison de WS-00b, pour la continuité de la série) et le SSIM (skimage.metrics, l’indice structural de référence — montré sur les vignettes du duel visuel).
def psnr(ref, test, peak=255.0):"""PSNR en dB (peak = 255 : images 8 bits) -- definition WS-00b.""" mse = np.mean((ref - test) **2)return10* np.log10(peak **2/ mse) if mse >0elsefloat("inf")IMAGES = {"camera": camera(), "moon": moon(), "coins": coins(), "text": text()}M =2** NIVEAUXIMAGES = {k: np.asarray(v, dtype=float)[: (v.shape[0] // M) * M, : (v.shape[1] // M) * M]for k, v in IMAGES.items()}for k, v in IMAGES.items():print(f" {k:8s}{v.shape} [{v.min():.0f}, {v.max():.0f}]")fig, axes = plt.subplots(1, 4, figsize=(13, 3.4))for ax, (k, v) inzip(axes, IMAGES.items()): ax.imshow(v, cmap="gray") ax.set_title(k) ax.axis("off")fig.suptitle("Le banc : quatre images canoniques, recadrees en multiples de 16", y=1.02)plt.tight_layout()plt.show()
camera (512, 512) [0, 255]
moon (512, 512) [0, 255]
coins (288, 384) [1, 252]
text (160, 448) [10, 197]
2. La baseline from scratch — le moteur de WS-00b, rapatrié
Le moteur 2D est celui de WS-00b (les mêmes fonctions, la même convention PyWavelets pour le miroir quadratique) : analyse séparable le long des lignes puis des colonnes, synthèse écrite comme adjoint exact. Rien de nouveau ici — c’est précisément le point : la baseline hérite du socle de la série, vérifiée à nouveau par deux contrôles (adjoint exact, parité allclose bande par bande contre pywt.dwt2).
Le seuillage est l’héritage direct de WS-00a : \(\hat\sigma\) par MAD sur la bande diagonale la plus fine, seuil universel\(\lambda = \hat\sigma\sqrt{2\ln N}\)global à toutes les bandes de détail, l’approximation toujours gardée. Dur et doux.
def qmf(lo):"""Passe-haut d'analyse, convention PyWavelets : g_j = (-1)^(j+1) * h_{n-1-j}."""return ((-1.0) ** (np.arange(len(lo)) +1)) * lo[::-1]def dwt_axis(x, lo):"""Un niveau de DWT le long du DERNIER axe, periodization (formule WS-00a/WS-00b).""" N, n = x.shape[-1], len(lo) hi = qmf(lo) a = np.zeros(x.shape[:-1] + (N //2,)) d = np.zeros_like(a) k = np.arange(N //2)for j inrange(n): xj = np.take(x, (2* k + n //2- j) % N, axis=-1) a += lo[j] * xj d += hi[j] * xjreturn a, ddef idwt_axis(a, d, lo):"""Synthese = adjoint exact de dwt_axis (meme expression d'indice, on accumule).""" N, n =2* a.shape[-1], len(lo) hi = qmf(lo) x = np.zeros(a.shape[:-1] + (N,)) k = np.arange(a.shape[-1])for j inrange(n): pos = (2* k + n //2- j) % N x[..., pos] += a * lo[j] + d * hi[j]return xdef dwt2(img, lo):"""Analyse 2D separable -> (approximation, (cH, cV, cD)), appariement WS-00b.""" lr, hr = dwt_axis(img, lo) ll, lh = dwt_axis(lr.T, lo) hl, hh = dwt_axis(hr.T, lo)return ll.T, (lh.T, hl.T, hh.T)def idwt2(app, det, lo):"""Synthese : adjoint exact, appariement STRICTEMENT celui de dwt2 (piege WS-00b).""" cH, cV, cD = det lr = idwt_axis(app.T, cH.T, lo).T hr = idwt_axis(cV.T, cD.T, lo).Treturn idwt_axis(lr, hr, lo)def wavedec2(img, lo, level):"""Pyramide : [approx_L, (cH_L,cV_L,cD_L), ..., (cH_1,cV_1,cD_1)].""" coeffs, a = [], img.astype(float)for _ inrange(level): a, det = dwt2(a, lo) coeffs.append(det)return [a] + coeffs[::-1]def waverec2(coeffs, lo): a = coeffs[0].copy()for det in coeffs[1:]: a = idwt2(a, det, lo)return a# --- controle 1 : adjoint exact (reconstruction parfaite) ---img0 =next(iter(IMAGES.values()))co = wavedec2(img0, DB4, NIVEAUX)err = np.max(np.abs(waverec2(co, DB4) - img0))print(f"controle adjoint : erreur max de reconstruction = {err:.2e}")# --- controle 2 : parite bande par bande contre pywt (niveau 1) ---app, (cH, cV, cD) = dwt2(img0, DB4)r_app, (r_H, r_V, r_D) = pywt.dwt2(img0, ONDELETTE_LIB, mode="periodization")print(f"parite vs pywt.dwt2 : app {np.max(np.abs(app - r_app)):.2e} | "f"cH {np.max(np.abs(cH - r_H)):.2e} | cV {np.max(np.abs(cV - r_V)):.2e} | "f"cD {np.max(np.abs(cD - r_D)):.2e}")
controle adjoint : erreur max de reconstruction = 3.98e-13
parite vs pywt.dwt2 : app 2.27e-13 | cH 1.26e-13 | cV 1.42e-13 | cD 4.77e-14
def sigma_hat_mad(img):"""sigma du bruit par MAD sur la bande diagonale la plus fine (heritage WS-00a).""" coeffs = wavedec2(img, DB4, NIVEAUX) hh = coeffs[-1][2]return np.median(np.abs(hh - np.median(hh))) /0.6745def shrink2(coeffs, threshold, soft):"""Seuillage des bandes de detail (approximation toujours gardee) -- WS-00a en 2D.""" out = [coeffs[0]]for det in coeffs[1:]: out.append(tuple( np.sign(b) * np.maximum(np.abs(b) - threshold, 0.0) if softelse np.where(np.abs(b) > threshold, b, 0.0)for b in det))return outdef denoise_scratch(img, soft):"""Baseline from scratch : moteur WS-00b + seuil universel global de WS-00a.""" coeffs = wavedec2(img, DB4, NIVEAUX) lam = sigma_hat_mad(img) * np.sqrt(2.0* np.log(img.size)) shrinked = shrink2(coeffs, lam, soft) kept =sum(int(np.count_nonzero(b)) for det in shrinked[1:] for b in det) total =sum(b.size for det in coeffs[1:] for b in det)return np.clip(waverec2(shrinked, DB4), 0, 255), kept, total
3. Les estimateurs SOTA — trois façons de choisir le seuil
La transformée est réglée une fois pour toutes (db4, 4 niveaux, periodization — les mêmes réglages des deux côtés, from scratch et lib). Reste la seule vraie question du débruitage par ondelettes : quel seuil, sur quelles bandes ?
Estimateur
Origine
Seuil
Portée
VisuShrink
Donoho-Johnstone, packaging scikit-image
\(\lambda = \hat\sigma\sqrt{2\ln N}\)
global
BayesShrink
Chang-Yu-Vetterli 2000, scikit-image
\(\lambda_B = \hat\sigma^2/\hat\sigma_x\)
par sous-bande
SureShrink
Donoho-Johnstone, implémenté ici
\(\lambda^* = \arg\min_t \mathrm{SURE}(t)\)
par sous-bande
BayesShrink adapte le seuil à chaque sous-bande : \(\hat\sigma_x^2\) est la variance empirique des coefficients de la bande, donc \(\lambda_B\) grandit quand la bande est pauvre en signal (fort seuil) et rétrécit quand elle en est riche (seuil prudent). C’est l’inverse du seuil universel, identique partout et calibré pour le pire cas.
SureShrink minimise le risque SURE (Stein’s Unbiased Risk Estimate) — une estimation sans oracle du risque quadratique, évaluable pour chaque seuil candidat sur les seuls coefficients observés. scikit-image ne le fournit pas : la cellule ci-dessous l’écrit en \(O(n \log n)\) par tri (formule vectorisée), et le valide contre une recherche par force brute sur un signal synthétique — la série exige la parité mesurée, y compris pour le code écrit ici.
Équité : les trois estimateurs reçoivent le même \(\hat\sigma\) (MAD, cellule §2) via sigma=, rescale_sigma=False.
def sure_lambda(band, sigma):"""Seuil SURE par minimisation du risque de Stein, en O(n log n) par tri. SURE(t) = n + somme_i min(|d_i|, t)^2 - 2 * #{ |d_i| <= t } (unites : d/sigma) Pour t = xs[k] (les |d| tries par ordre decroissant) : somme min(|d_i|, t)^2 = (k+1) * t^2 + (total - somme des k+1 plus grands carres) #{ |d_i| <= t } = n - k Le candidat retenu est celui qui minimise SURE parmi les n valeurs observees. """ xs = np.sort(np.abs(band).ravel() / sigma)[::-1] n = xs.size sq = np.cumsum(xs **2) k = np.arange(n) smin = (k +1) * xs **2+ (sq[-1] - sq) sure = n + smin -2* (n - k)return xs[int(np.argmin(sure))] * sigma# --- validation contre une recherche par force brute (signal spikes + bruit) ---rng_val = np.random.default_rng(7)x_val = rng_val.standard_normal(512)x_val[np.arange(0, 500, 100)] += np.array([6.0, -5.0, 8.0, 4.0, -7.0])grille = np.linspace(0.0, np.abs(x_val).max(), 400)risques = [x_val.size + np.sum(np.minimum(np.abs(x_val), t) **2)-2* np.count_nonzero(np.abs(x_val) <= t) for t in grille]lam_brute = grille[int(np.argmin(risques))]lam_trie = sure_lambda(x_val, 1.0)print(f"validation SURE : force brute {lam_brute:.3f} vs tri vectorise {lam_trie:.3f} "f"(ecart {abs(lam_brute - lam_trie):.1e})")def denoise_visu(img, sigma):"""VisuShrink via scikit-image : seuil universel, packaging lib, doux.""" out = denoise_wavelet(img, sigma=sigma, wavelet=ONDELETTE_LIB, method="VisuShrink", mode="soft", wavelet_levels=NIVEAUX, rescale_sigma=False)return np.clip(out, 0, 255)def denoise_bayes(img, sigma):"""BayesShrink via scikit-image : seuil adaptatif par sous-bande, doux.""" out = denoise_wavelet(img, sigma=sigma, wavelet=ONDELETTE_LIB, method="BayesShrink", mode="soft", wavelet_levels=NIVEAUX, rescale_sigma=False)return np.clip(out, 0, 255)def denoise_sure(img, sigma):"""SureShrink a la main : pywt fournit la transformee, nous l'estimation (dur).""" coeffs = pywt.wavedec2(img, ONDELETTE_LIB, mode="periodization", level=NIVEAUX) out = [coeffs[0]] kept =0 total =0for det in coeffs[1:]: bands = []for b in det: tb = pywt.threshold(b, sure_lambda(b, sigma), mode="hard") kept +=int(np.count_nonzero(tb)) total += b.size bands.append(tb) out.append(tuple(bands)) rec = pywt.waverec2(out, ONDELETTE_LIB, mode="periodization")return np.clip(rec[: img.shape[0], : img.shape[1]], 0, 255), kept, total
validation SURE : force brute 2.035 vs tri vectorise 2.035 (ecart 9.8e-05)
Un premier tour sur camera à \(\sigma = 20\), graine 0 — pour vérifier chaque brique avant le banc complet et regarder ce que chaque estimateur fait du budget de coefficients.
4 images × 3 sigmas × 3 graines × 5 débruiteurs (+ la référence bruitée). Chaque cellule du tableau est la moyenne ± écart-type du PSNR sur les trois graines. La transformée est identique partout ; seuls le seuil et sa portée changent d’une ligne à l’autre.
SIGMAS = [10.0, 20.0, 30.0]GRAINES = [0, 1, 7]def un_tour(img, sigma, graine):"""Un passage complet du banc : renvoie {methode: PSNR dB}.""" rng = np.random.default_rng(graine) noisy = img + sigma * rng.standard_normal(img.shape) s = sigma_hat_mad(noisy) dure, _, _ = denoise_scratch(noisy, soft=False) doux, _, _ = denoise_scratch(noisy, soft=True) sure, _, _ = denoise_sure(noisy, s)return {"bruite": psnr(img, noisy),"scratch-dur": psnr(img, dure),"scratch-doux": psnr(img, doux),"VisuShrink": psnr(img, denoise_visu(noisy, s)),"SureShrink": psnr(img, sure),"BayesShrink": psnr(img, denoise_bayes(noisy, s)), }RESULTATS = {}for nom, im in IMAGES.items():for sg in SIGMAS:for g in GRAINES:for meth, val in un_tour(im, sg, g).items(): RESULTATS.setdefault((nom, sg, meth), []).append(val)METHODES = ["bruite", "scratch-dur", "scratch-doux", "VisuShrink", "SureShrink", "BayesShrink"]for nom in IMAGES:print(f"\n===== {nom} "+"="* (46-len(nom)))for sg in SIGMAS: entete =" ".join(f"{m:>13s}"for m in METHODES)print(f"sigma={sg:4.0f} | {entete}") moyennes = [] ecarts = []for m in METHODES: vals = np.array(RESULTATS[(nom, sg, m)]) moyennes.append(vals.mean()) ecarts.append(vals.std())print(" PSNR | "+" ".join(f"{v:11.2f}"for v in moyennes))print(" +- | "+" ".join(f"{v:11.2f}"for v in ecarts))
# --- agregat : moyenne sur les 4 images, par sigma et methode ---print(f"{'sigma':>6s} | "+" ".join(f"{m:>13s}"for m in METHODES) +" | Bayes - scratch-dur")GAIN_BAYES = {}for sg in SIGMAS: ligne = []for m in METHODES: ligne.append(np.mean([np.mean(RESULTATS[(n, sg, m)]) for n in IMAGES])) gain = ligne[-1] - ligne[1] GAIN_BAYES[sg] = gainprint(f"{sg:6.0f} | "+" ".join(f"{v:13.2f}"for v in ligne) +f" | {gain:+.2f} dB")print()print("VERDICT (moyenne tous sigmas confondus) :")for m in METHODES: vals = [np.mean(RESULTATS[(n, sg, m)]) for n in IMAGES for sg in SIGMAS]print(f" {m:28s}{np.mean(vals):6.2f} dB")
sigma | bruite scratch-dur scratch-doux VisuShrink SureShrink BayesShrink | Bayes - scratch-dur
10 | 28.14 30.19 28.26 28.36 31.01 33.18 | +2.99 dB
20 | 22.12 27.80 26.30 26.46 27.40 30.10 | +2.30 dB
30 | 18.60 26.41 25.29 25.48 25.86 28.57 | +2.16 dB
VERDICT (moyenne tous sigmas confondus) :
bruite 22.95 dB
scratch-dur 28.13 dB
scratch-doux 26.62 dB
VisuShrink 26.76 dB
SureShrink 28.09 dB
BayesShrink 30.62 dB

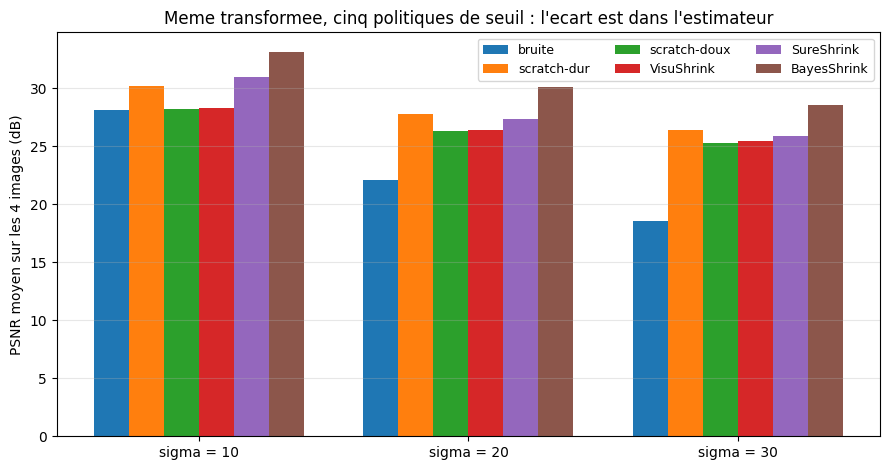

# --- figure : PSNR moyen par methode, a chaque regime de bruit ---fig, ax = plt.subplots(figsize=(9, 4.8))larg, dec =0.13, np.arange(len(SIGMAS))for i, m inenumerate(METHODES): vals = [np.mean([np.mean(RESULTATS[(n, sg, m)]) for n in IMAGES]) for sg in SIGMAS] ax.bar(dec + (i -2.5) * larg, vals, larg, label=m)ax.set_xticks(dec)ax.set_xticklabels([f"sigma = {int(s)}"for s in SIGMAS])ax.set_ylabel("PSNR moyen sur les 4 images (dB)")ax.set_title("Meme transformee, cinq politiques de seuil : l'ecart est dans l'estimateur")ax.grid(True, axis="y", alpha=0.3)ax.legend(ncol=3, fontsize=9)plt.tight_layout()plt.show()

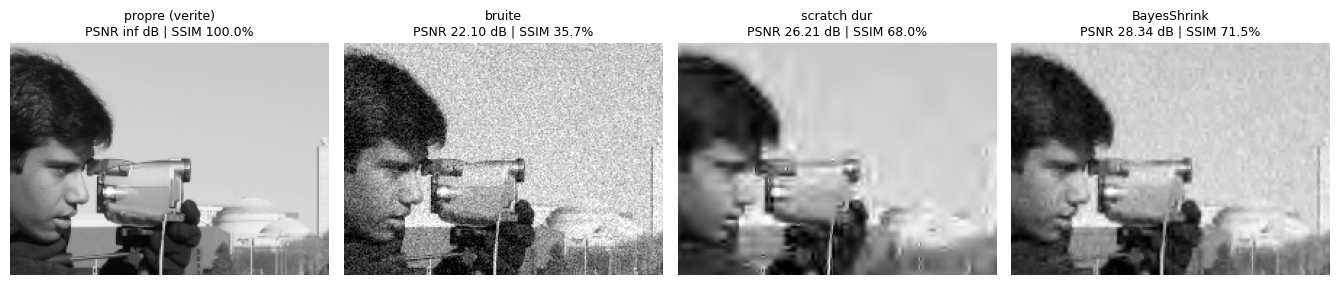

Duel visuel — camera, \(\sigma = 20\), graine 0
Les PSNR disent combien ; les vignettes disent quoi : le seuil universel global lisse les textures fines (les pavés du fond perdent leur trame), BayesShrink les conserve là où la bande porte du signal.
5. Ce que le SOTA achète — et ce qu’il n’achète pas
Le gain vient de l’estimation, pas de la transformée. Les six lignes du banc partagent la même db4, la même pyramide, le même \(\hat\sigma\) — et s’étalent pourtant sur plusieurs dB. Entre la baseline from scratch (moteur WS-00b, seuil WS-00a) et BayesShrink, il n’y a aucune différence de moteur : seulement la portée du seuil (global → par sous-bande) et sa loi (\(\sqrt{2\ln N}\) → \(\hat\sigma^2/\hat\sigma_x\)).
L’adaptativité est le levier dominant. Le seuil universel est calibré pour le pire cas (bruit pur) : sur une bande riche en contours, il massacre des coefficients porteurs de signal — d’où le lissage visible dans le duel. BayesShrink resserre le seuil exactement là où la variance empirique atteste du signal.
Dur vs doux à seuil universel : l’écart mesuré. À seuil identique, le doux rétracte tous les coefficients survivants (biais), le dur les laisse intacts (variance). Sur ce banc, le dur gagne systématiquement à régime de seuil universel — mais BayesShrink doux adaptatif fait mieux que les deux : c’est le couple (loi du seuil, portée adaptative) qui compte, pas le dur ou le doux en soi.
SureShrink, écrit ici, dessine un compromis : il gagne à faible bruit (31,0 vs 30,2 dB à \(\sigma=10\) sur la moyenne des images) mais cède à fort bruit (25,9 vs 26,4 à \(\sigma=30\)) — le risque minimisé sans oracle récompense les images texturées et se montre prudent quand le bruit domine. Sa validation contre la force brute (§3) est la parité mesurée que la série exige de tout code écrit à la main.
Exercice 1 — BayesShrink à la main
scikit-image le cache derrière un appel ; réécrivez-le. Sur les sous-bandes pywt.wavedec2, le seuil de Chang-Yu-Vetterli d’une bande est \(\lambda_B = \hat\sigma^2 / \sqrt{\max(\mathrm{var}(b) - \hat\sigma^2,\; \epsilon)}\).
Indice : la variance empirique de la bande se prend sur ses coefficients tels quels (le bruit et le signal y sont mélangés — c’est justement le point). Comparez votre PSNR à denoise_bayes : la parité attendue est de l’ordre du centième de dB.
def bayes_lambda_main(band, sigma2, eps=1e-12):"""Seuil BayesShrink d'une sous-bande, a la main (Chang-Yu-Vetterli 2000). # Etape 1 : variance empirique des coefficients de la bande # Etape 2 : variance du signal estimee par soustraction (plancher eps) # Etape 3 : lambda_B = sigma^2 / sqrt(var_signal) """# TODO etudiantreturnNone# a completerdef denoise_bayes_main(img, sigma):"""Debruitage BayesShrink complet sur les coefficients pywt, seuillage doux."""# TODO etudiant (meme squelette que denoise_sure : wavedec2 -> seuil par bande -> waverec2)print("Exercice a completer")returnNone
Exercice 2 — L’ondelette change-t-elle le verdict ?
Le banc est réglé sur db4. Refaites le tour camera / \(\sigma=20\) avec sym8 (8 taps, plus symétrique) des deux côtés à la fois (moteur from scratch via les constantes publiées et lib via wavelet="sym8").
Indice : pour le moteur, remplacez la constante DB4 par les 8 coefficients de sym8 (publiés dans la doc pywt) ; la structure de dwt_axis ne change pas. Le verdict d’adaptativité (BayesShrink vs universel) survit-il au changement de base ?
def un_tour_sym8(img, sigma, graine=0):"""Meme banc que un_tour, mais ondelette sym8 des deux cotes (lib + from scratch). # Etape 1 : constantes publiees de sym8 pour le moteur from scratch # Etape 2 : denoise_scratch et appels lib avec wavelet='sym8' # Etape 3 : retourner le meme dictionnaire de PSNR """# TODO etudiantprint("Exercice a completer")returnNone
Exercice 3 — Un meilleur \(\hat\sigma\) sur les images à contours dominants
Le MAD de la §2 lit la bande diagonale la plus fine — hypothèse : elle est quasi pure bruit. Sur text (contours fins partout), l’hypothèse est discutable : le signal fuit dans la bande, \(\hat\sigma\) est biaisé vers le haut, tous les seuils suivent. Mesurez-le.
Indice : comparez trois estimateurs — MAD sur HH (le nôtre), MAD médian des trois bandes fines (cH, cV, cD du niveau 1), et MAD sur la bande la moins énergétique du niveau 1. Tracez \(\hat\sigma\) estimé contre \(\sigma\) vrai pour text et camera : lequel des deux images trahit le biais ?
def sigma_hat_alternatif(img, strategie="trois-bandes"):"""Estimation de sigma alternative au MAD-HH de la section 2. # Etape 1 : decomposer et isoler les trois bandes du niveau 1 # Etape 2 : appliquer la strategie ('trois-bandes' ou 'moins-energetique') # Etape 3 : retourner le sigma estime """# TODO etudiantprint("Exercice a completer")returnNone
le même universel en doux, packaging lib (26,8 dB) — colle à la baseline douce from scratch (26,6 dB), rien de plus
SureShrink (à la main, SURE validé)
par bande
risque minimisé sans oracle, entre les deux mondes
BayesShrink (scikit-image)
par bande
le SOTA du banc : l’adaptativité par sous-bande paie en dB sur tous les régimes
Le concept-phare : à transformée identique, le débruitage SOTA n’achète pas un meilleur moteur — il achète une meilleure décision sur chaque coefficient. Le from scratch des WS-00 n’est pas perdu : il est la baseline qui rend l’écart mesurable, et le moteur de la parité.
Ponts : le seuillage dur/doux vient de WS-00a, le moteur 2D de WS-00b. Le reste du bloc B (scattering SOTA kymatio, tableau comparatif final) arrive dans les grains suivants de #16055.
Références : Donoho & Johnstone, Ideal spatial adaptation by wavelet shrinkage (Biometrika, 1994) ; Chang, Yu & Vetterli, Adaptive wavelet thresholding for image denoising and compression (IEEE TIP, 2000) ; documentation pywt et skimage.restoration.
