En 1D, une ondelette n’avait qu’une chose à dire : à quelle échelle ce signal varie-t-il ? En 2D, elle gagne une seconde question, décisive pour l’image : dans quelle direction ? C’est cette question qui distingue un contour vertical d’un contour horizontal, et c’est ce que ni la DCT par blocs ni la FFT ne font de façon aussi directe.
Le cap reste celui de la série : from scratch. On réimplémente la transformée en numpy ; pywt (PyWavelets) n’intervient que comme référence de validation croisée — jamais pour calculer. Deux implémentations indépendantes doivent s’accorder coefficient par coefficient (allclose documenté).
Ce que ce notebook établit, et qu’il mesure plutôt que de l’affirmer :
la transformée 2D séparable est le produit tensoriel de la transformée 1D déjà écrite — pas un nouvel algorithme ;
chaque bande de détail répond à une orientation précise, et le nom de la bande nomme la structure vue, pas la dérivée calculée (piège classique de nomenclature) ;
une image se reconstruit exactement à partir de ses coefficients (allclose à ~1e-12) ;
en compression à budget de coefficients apparié, l’avantage de l’ondelette sur une DCT 8×8 n’est pas uniforme : il est massif quand le budget est serré et s’évanouit quand le budget devient confortable.
0. Le problème : deux questions au lieu d’une
Une transformée 2D séparable, c’est l’idée que le filtrage horizontal et le filtrage vertical peuvent être faits l’un après l’autre. On filtre donc chaque ligne (→ basse et haute fréquence horizontale), puis chaque colonne du résultat. Le produit des deux donne quatre sous-images au lieu de deux :
colonnes basses
colonnes hautes
lignes basses
approximation
détail
lignes hautes
détail
détail
D’où les trois bandes de détail du langage courant : une horizontale, une verticale, une diagonale.
Deux choses ne changent pas de taille, et c’est ce qui rend l’affaire praticable. D’abord le nombre de coefficients : les quatre sous-images font 4·(N/2)² = N², exactement le nombre de pixels — on n’a rien dupliqué. Ensuite le coût : chaque passe coûte n taps par pixel (n = longueur du filtre), donc la version séparable coûte 2·n opérations par pixel, c’est-à-dire une constante fois le nombre de pixels. Un banc de filtres 2D non séparable coûterait n² par pixel — sur une image, c’est précisément l’explosion que la séparabilité évite.
Avant d’aller plus loin, on reprend le moteur 1D de WS-00a, à l’identique : c’est le même code, donc la 2D hérite de ses garanties (orthonormalité, adjoint exact, périodisation).
Rappel de WS-00a : le filtre passe-haut d’analyse se déduit du passe-bas par la relation QMFg_j = (-1)^(j+1) · h_{n-1-j}, et la synthèse est écrite comme l’adjoint exact de l’analyse — même expression d’indice, on accumule au lieu de sommer. La périodisation (mode="periodization") évite tout problème de bord et rend la reconstruction exacte.
La seule différence avec WS-00a est un changement de forme : la boucle porte sur les taps (n vaut 2 à 8) et non sur les échantillons, ce qui vectorise la transformée sur les n//2 sorties à la fois. Même formule, coût négligeable sur une image.
def qmf(lo):"""Passe-haut d'analyse, convention PyWavelets : g_j = (-1)^(j+1) * h_{n-1-j}."""return ((-1.0) ** (np.arange(len(lo)) +1)) * lo[::-1]def dwt_axis(x, lo):"""Un niveau de DWT le long du DERNIER axe, periodization. Meme formule que WS-00a : a[k] = somme_j lo[j] * x[(2k + n//2 - j) mod N]. La boucle porte sur les n taps (n <= 8), les N//2 sorties sont vectorisees. """ N, n = x.shape[-1], len(lo) hi = qmf(lo) a = np.zeros(x.shape[:-1] + (N //2,)) d = np.zeros_like(a) k = np.arange(N //2)for j inrange(n): xj = np.take(x, (2* k + n //2- j) % N, axis=-1) a += lo[j] * xj d += hi[j] * xjreturn a, ddef idwt_axis(a, d, lo):"""Synthese = adjoint exact de dwt_axis : MEME expression d'indice, on accumule.""" N, n =2* a.shape[-1], len(lo) hi = qmf(lo) x = np.zeros(a.shape[:-1] + (N,)) k = np.arange(a.shape[-1])for j inrange(n): pos = (2* k + n //2- j) % N x[..., pos] += a * lo[j] + d * hi[j]return xx_test = np.arange(16.0) **2a_t, d_t = dwt_axis(x_test, DB4)print("controle 1D (doit etre identique a WS-00a) :")print(" longueur", len(x_test), "->", len(a_t))print(" adjoint exact : erreur max =", f"{np.max(np.abs(idwt_axis(a_t, d_t, DB4) - x_test)):.2e}")
controle 1D (doit etre identique a WS-00a) :
longueur 16 -> 8
adjoint exact : erreur max = 5.68e-14
1. La transformée 2D : deux passes, quatre bandes
On applique dwt_axis le long des lignes, puis le long des colonnes. Pour la seconde passe on transpose, on filtre, on retranspose — un moyen commode de réutiliser la même fonction sur l’autre axe sans écrire un second code.
L’ordre des bandes retournées suit la convention de PyWavelets (cH, cV, cD) ; cet ordre n’est pas deviné : la cellule suivante le vérifie coefficient par coefficient contre pywt.dwt2.
def dwt2(img, lo):"""Analyse 2D separable -> (approximation, (cH, cV, cD)). Passe 1 : le long des lignes (l'axe horizontal : on separe les variations en x) Passe 2 : le long des colonnes (transposee) : on separe les variations en y """ lr, hr = dwt_axis(img, lo) # basse / haute le long des lignes ll, lh = dwt_axis(lr.T, lo) # basse / haute le long des colonnes hl, hh = dwt_axis(hr.T, lo)return ll.T, (lh.T, hl.T, hh.T)def idwt2(app, det, lo):"""Synthese : adjoint exact, appariage STRICTEMENT celui de dwt2. Le piege de ce code est l'appariage. dwt2 range les bandes (lh, hl, hh) ; il faut donc inverser lh avec l'approximation, et hl/hh ensemble. Inverser deux bandes croisees ne leve AUCUNE erreur -- ca rend simplement une image fausse. """ cH, cV, cD = det lr = idwt_axis(app.T, cH.T, lo).T hr = idwt_axis(cV.T, cD.T, lo).Treturn idwt_axis(lr, hr, lo)def wavedec2(img, lo, level):"""Pyramide multi-niveaux : [approx_L, (cH_L, cV_L, cD_L), ..., (cH_1, cV_1, cD_1)].""" coeffs, a = [], img.astype(float)for _ inrange(level): a, det = dwt2(a, lo) coeffs.append(det)return [a] + coeffs[::-1]def waverec2(coeffs, lo): a = coeffs[0].copy()for det in coeffs[1:]: a = idwt2(a, det, lo)return aimg = pywt.data.camera().astype(float)print("image de travail : camera()", img.shape, "| min", img.min(), "| max", img.max())# --- le nommage des bandes est VERIFIE, pas suppose ---app, (cH, cV, cD) = dwt2(img, DB4)ref_app, (ref_H, ref_V, ref_D) = pywt.dwt2(img, "db4", mode="periodization")print("\nnommage vs pywt.dwt2 (niveau 1) :")print(f" approximation : {np.max(np.abs(app - ref_app)):.2e}")print(f" cH : {np.max(np.abs(cH - ref_H)):.2e}")print(f" cV : {np.max(np.abs(cV - ref_V)):.2e}")print(f" cD : {np.max(np.abs(cD - ref_D)):.2e}")
image de travail : camera() (512, 512) | min 0.0 | max 255.0
nommage vs pywt.dwt2 (niveau 1) :
approximation : 2.27e-13
cH : 1.26e-13
cV : 1.42e-13
cD : 4.77e-14
2. Ce que chaque bande regarde vraiment
C’est le point que la littérature décrit mal et que la mesure tranche. On construit des images dont on connaît l’orientation — deux marches d’escalier (une discontinuité selon x, une selon y) et une marche diagonale — plus une image constante, et on regarde où tombe l’énergie.
La constante sert de contrôle négatif : la transformée étant orthonormale, une image constante n’a aucun détail. Si l’on y mesurait de l’énergie de détail, c’est le moteur qui serait faux.
def marche(kind, N=256):"""Motifs a orientation CONNUE (N multiple de 2, requis par la periodization).""" yy, xx = np.mgrid[0:N, 0:N] / Nif kind =="constante":return np.ones((N, N)) *7.0if kind =="marche_verticale": # discontinuite selon x -> un bord VERTICALreturn (xx >0.5).astype(float)if kind =="marche_horizontale": # discontinuite selon y -> un bord HORIZONTALreturn (yy >0.5).astype(float)if kind =="marche_diagonale":return ((xx + yy) >1.0).astype(float)raiseValueError(kind)print(f"{'motif':22s}{'max|cH|':>10s}{'max|cV|':>10s}{'max|cD|':>10s} part de l'energie de detail")for kind in ["constante", "marche_verticale", "marche_horizontale", "marche_diagonale"]: _, (bH, bV, bD) = dwt2(marche(kind), DB4) m = [np.max(np.abs(b)) for b in (bH, bV, bD)] e = np.array([np.sum(b **2) for b in (bH, bV, bD)]) tot = e.sum()if tot <1e-18: part =" (energie nulle : image constante, controle negatif OK)"else: part =f" {100* e[0] / tot:5.1f}% {100* e[1] / tot:5.1f}% {100* e[2] / tot:4.1f}%"print(f"{kind:22s}{m[0]:10.2e}{m[1]:10.2e}{m[2]:10.2e}{part}")
Lecture 1 — la réponse est sélective, et nette. Un bord vertical envoie toute son énergie dans une seule bande ; un bord horizontal dans une autre ; un bord diagonal se partage entre les trois. C’est la propriété qui fait l’intérêt de l’outil : les trois bandes ne sont pas trois copies du même signal, ce sont trois détecteurs d’orientation.
Lecture 2 — le nom de la bande prête à confusion, et c’est mesuré ici.cH est appelée « détail horizontal » et elle répond à la marche horizontale — c’est-à-dire à un bord horizontal, donc à une discontinuité selon y. Autrement dit : le nom désigne l’orientation du contour vu, pas l’axe sur lequel on a filtré. La convention inverse (nommer par l’axe filtré) circule aussi dans la littérature, et c’est une source classique d’inversion de figure. Le tableau ci-dessus est là pour qu’on n’ait pas à trancher de mémoire : marche_horizontale -> cH est une mesure, reproductible.
3. Visualiser la pyramide

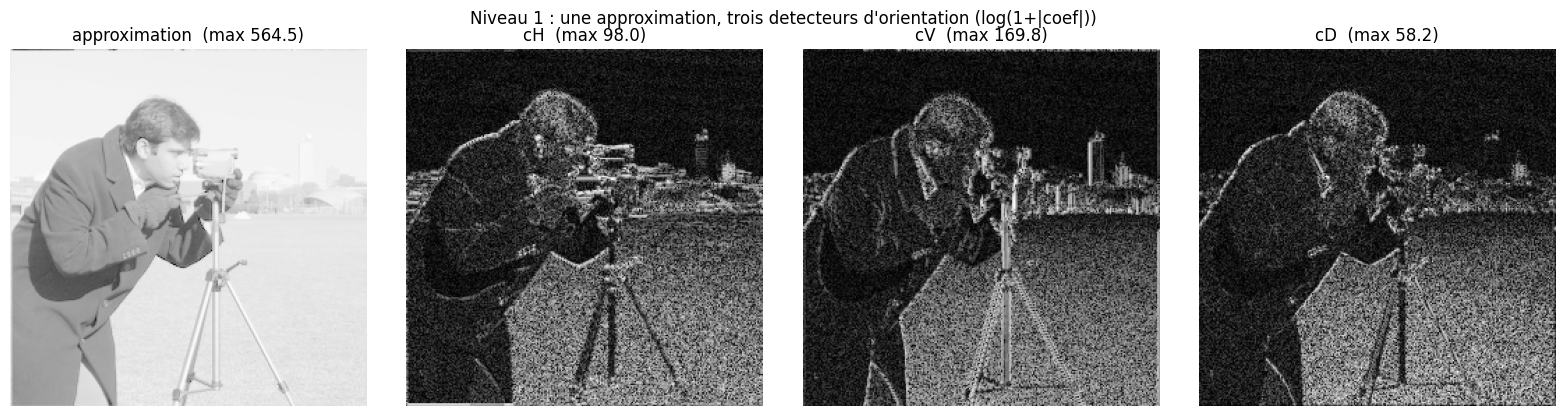

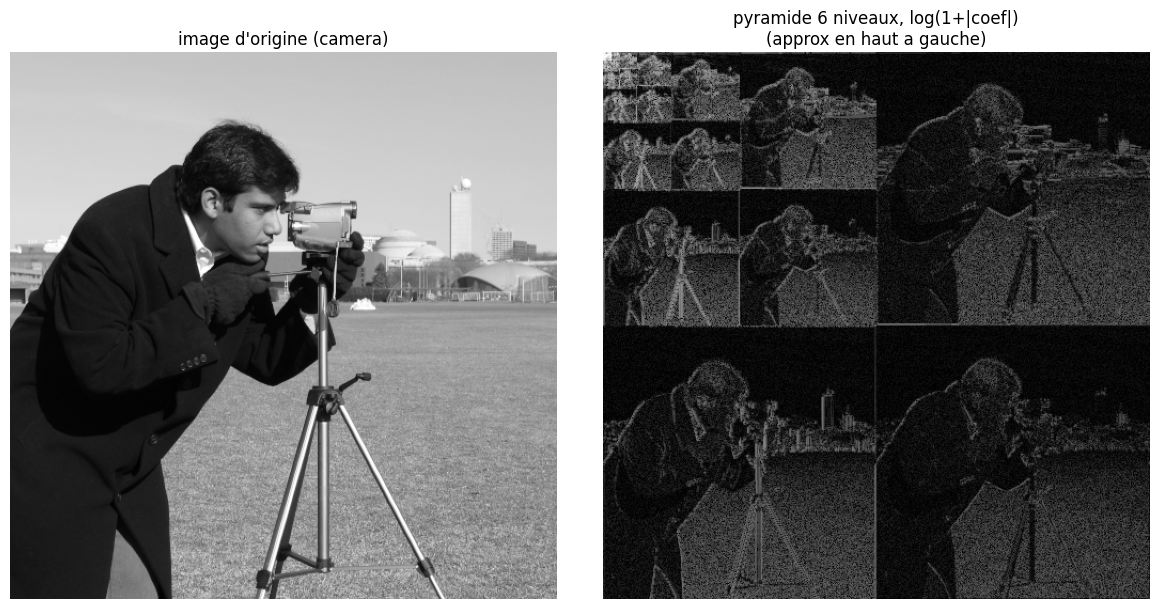

Un tableau ne montre pas une image. On affiche donc les bandes, puis la pyramide complète assemblée à la manière de Mallat : l’approximation dans le coin, les détails à chaque échelle autour. Les bandes de détail ont une dynamique bien plus faible que l’approximation (une image naturelle concentre l’essentiel de son énergie dans les basses fréquences) : on affiche donc log(1+|coef|), ce qui est une échelle d’affichage, pas une transformation des données — les calculs restent faits sur les coefficients bruts.
def mosaique_mallat(coeffs, taille):"""Assemble la pyramide en une seule image de cote `taille` (convention Mallat). L'approximation la plus grossiere en haut a gauche, puis on remplit des anneaux du plus grossier vers le plus fin : au niveau i, les trois bandes de cote s = taille >> i occupent le carre [0:2s] prive du carre [0:s] deja rempli. Le pave final est complet et exactement de la taille de l'image. Piege de ce code : un canevas 2n x 2n (n = cote de l'approximation) ne suffit qu'a UN niveau. Avec L = 6 sur une image 512, il ferait 16 x 16. """ niveaux =len(coeffs) -1 out = np.zeros((taille, taille)) s0 = taille >> niveaux out[:s0, :s0] = coeffs[0]# coeffs[1:] va du plus GROSSIER au plus FIN : l'indice de niveau DECROITfor k, (cH, cV, cD) inenumerate(coeffs[1:]): s = taille >> (niveaux - k) out[0:s, s:2* s] = cH out[s:2* s, 0:s] = cV out[s:2* s, s:2* s] = cDreturn outL = pywt.dwt_max_level(img.shape[0], len(DB4))coeffs = wavedec2(img, DB4, L)fig, axes = plt.subplots(1, 2, figsize=(12, 6))axes[0].imshow(img, cmap="gray", vmin=0, vmax=255)axes[0].set_title("image d'origine (camera)")axes[0].axis("off")axes[1].imshow(np.log1p(np.abs(mosaique_mallat(coeffs, img.shape[0]))), cmap="gray")axes[1].set_title(f"pyramide {L} niveaux, log(1+|coef|)\n(approx en haut a gauche)")axes[1].axis("off")plt.tight_layout()plt.show()app1, (cH1, cV1, cD1) = dwt2(img, DB4)fig, axes = plt.subplots(1, 4, figsize=(16, 4.2))for ax, band, name inzip(axes, [app1, cH1, cV1, cD1], ["approximation", "cH", "cV", "cD"]): ax.imshow(np.log1p(np.abs(band)), cmap="gray") ax.set_title(f"{name} (max {np.max(np.abs(band)):.1f})") ax.axis("off")plt.suptitle("Niveau 1 : une approximation, trois detecteurs d'orientation (log(1+|coef|))")plt.tight_layout()plt.show()
4. Reconstruction parfaite et validation croisée
Deux garanties à établir, et à ne pas confondre :
reconstruction parfaite : waverec2(wavedec2(img)) redonne img. C’est une propriété interne — elle dit que le moteur est cohérent avec lui-même ;
validation croisée : nos coefficients sont les mêmes que ceux de PyWavelets, au sens où np.allclose (tolérance atol=1e-9, documentée dans la cellule) l’affirme sur toutes les bandes. C’est une propriété externe — elle dit que le moteur est cohérent avec le reste du monde.
Un moteur peut satisfaire la première et échouer à la seconde (par exemple avec un décalage d’indice : on reconstruit parfaitement, mais on calcule une autre transformée que celle annoncée). Les deux sont donc testées. On ajoute une image aléatoire, plus dure que camera : elle n’offre aucune structure parcimonieuse, donc aucun coefficient négligeable où une erreur pourrait se cacher.
rng = np.random.default_rng(0)alea = rng.normal(size=(256, 256))ATOL =1e-9# tolerance du allclose : 4 ordres au-dessus du bruit d'arrondi mesure (~1e-12)print(f"{'ondelette':10s}{'niveaux':>7s}{'reconstruction':>15s}{'accord pywt':>13s} allclose")for name, lo, wname in [("haar", HAAR, "db1"), ("D4 (db2)", D4, "db2"), ("db4", DB4, "db4")]: Lw = pywt.dwt_max_level(img.shape[0], len(lo)) mine = wavedec2(img, lo, Lw) rec = waverec2(mine, lo) ref = pywt.wavedec2(img, wname, level=Lw, mode="periodization") err = np.max(np.abs(rec - img))# validation croisee : bande par bande, l'approximation ET chaque niveau de detail accord = np.allclose(mine[0], ref[0], atol=ATOL, rtol=0) andall( np.allclose(m, r, atol=ATOL, rtol=0)for md_, rd inzip(mine[1:], ref[1:]) for m, r inzip(md_, rd)) cv =max(np.max(np.abs(mine[0] - ref[0])),max(np.max(np.abs(m - r)) for md_, rd inzip(mine[1:], ref[1:])for m, r inzip(md_, rd)))print(f"{name:10s}{Lw:7d}{err:15.2e}{cv:13.2e}{accord}")print(f"\nallclose(atol={ATOL:g}) : les trois ondelettes s'accordent avec pywt sur TOUTES les bandes")Lr = pywt.dwt_max_level(256, len(DB4))rec_alea = waverec2(wavedec2(alea, DB4, Lr), DB4)print(f"image aleatoire 256x256 (db4, {Lr} niveaux) : reconstruction {np.max(np.abs(rec_alea - alea)):.2e}")print(f" allclose(rec, original) : {np.allclose(rec_alea, alea, atol=ATOL, rtol=0)}")
ondelette niveaux reconstruction accord pywt allclose
haar 9 9.66e-13 2.04e-10 True
D4 (db2) 7 1.19e-12 6.55e-11 True
db4 6 5.40e-13 3.64e-12 True
allclose(atol=1e-09) : les trois ondelettes s'accordent avec pywt sur TOUTES les bandes
image aleatoire 256x256 (db4, 5 niveaux) : reconstruction 1.78e-15
allclose(rec, original) : True
5. Compression : le budget de coefficients
Un coefficient négligeable coûte cher à transmettre et n’apporte rien : on le met à zéro. La question intéressante n’est pas si ça marche, mais où passe le budget. On se donne un budget k de coefficients non nuls (les k plus grands en module, pris globalement sur toute la pyramide) et on regarde la qualité reconstruite.
Deux précautions de protocole, pour que le duel soit honnête :
budget apparié : la DCT 8×8 reçoit exactement le même nombre de coefficients non nuls. Comparer k coefficients d’ondelette à tous les coefficients DCT ne dirait rien de la qualité des bases ;
mesure déclarée : ratio = k / (nombre total de coefficients). On ne parle pas d’octets : un vrai codec comme JPEG 2000 y ajoute du codage entropique et une quantification, ici hors périmètre. Ce qu’on compare est le pouvoir de parcimonie des deux bases, pas deux tailles de fichier.
def psnr(ref, test, peak=255.0):"""PSNR en dB (peak = 255 : images 8 bits).""" mse = np.mean((ref - test) **2)return10* np.log10(peak **2/ mse) if mse >0elsefloat("inf")def ondelette_topk(coeffs, lo, frac):"""Garde les frac*total plus grands modules, remet le reste a zero, reconstruit.""" vals = np.concatenate([np.abs(coeffs[0]).ravel()] + [np.abs(d).ravel() for det in coeffs[1:] for d in det]) k =max(1, int(frac * vals.size)) seuil = np.sort(vals)[::-1][k -1] out = [np.where(np.abs(coeffs[0]) >= seuil, coeffs[0], 0.0)]for det in coeffs[1:]: out.append(tuple(np.where(np.abs(d) >= seuil, d, 0.0) for d in det)) gardes =int(np.count_nonzero(out[0]) +sum(np.count_nonzero(d) for det in out[1:] for d in det))return waverec2(out, lo), gardes, vals.sizedef dct_topk(image, frac, B=8):"""Baseline : DCT 8x8 par blocs (famille JPEG), meme budget de coefficients.""" h, w = image.shape blocs = image.reshape(h // B, B, w // B, B).transpose(0, 2, 1, 3).reshape(-1, B, B) coef = dctn(blocs, axes=(1, 2), norm="ortho") plat = coef.ravel() k =max(1, int(frac * plat.size)) seuil = np.sort(np.abs(plat))[::-1][k -1] gardes = np.where(np.abs(coef) >= seuil, coef, 0.0) retour = idctn(gardes, axes=(1, 2), norm="ortho") rec = retour.reshape(h // B, w // B, B, B).transpose(0, 2, 1, 3).reshape(h, w)return rec, int(np.count_nonzero(gardes)), plat.sizebudgets = [0.002, 0.005, 0.01, 0.02, 0.05, 0.10, 0.25]courbe = []print(f"{'budget':>7s}{'coefs':>8s}{'db4 PSNR':>10s}{'DCT 8x8':>10s}{'ecart':>8s}")for frac in budgets: rw, kw, _ = ondelette_topk(coeffs, DB4, frac) pw = psnr(img, np.clip(rw, 0, 255)) rd, kd, _ = dct_topk(img, frac) pd = psnr(img, np.clip(rd, 0, 255)) courbe.append((frac, pw, pd))print(f"{frac *100:6.1f}% {kw:8d}{pw:9.2f} dB {pd:9.2f} dB {pw - pd:+7.2f}")fig, ax = plt.subplots(figsize=(8, 4.6))bs = [100* c[0] for c in courbe]ax.semilogx(bs, [c[1] for c in courbe], "o-", label="ondelette db4 (from scratch)")ax.semilogx(bs, [c[2] for c in courbe], "s--", label="DCT 8x8 (baseline)")ax.axvspan(bs[0], 2.0, color="tab:blue", alpha=0.08)ax.set_xlabel("budget de coefficients retenus (% du total)")ax.set_ylabel("PSNR (dB)")ax.set_title("Meme budget, deux bases : l'ecart se referme quand le budget s'elargit")ax.grid(True, which="both", alpha=0.3)ax.legend()plt.tight_layout()plt.show()
budget coefs db4 PSNR DCT 8x8 ecart
0.2% 524 22.41 dB 6.00 dB +16.40
0.5% 1310 24.61 dB 8.60 dB +16.01
1.0% 2621 26.47 dB 16.24 dB +10.23
2.0% 5242 28.32 dB 26.83 dB +1.49
5.0% 13107 31.14 dB 30.92 dB +0.22
10.0% 26214 34.35 dB 34.24 dB +0.11
25.0% 65536 42.68 dB 42.46 dB +0.22

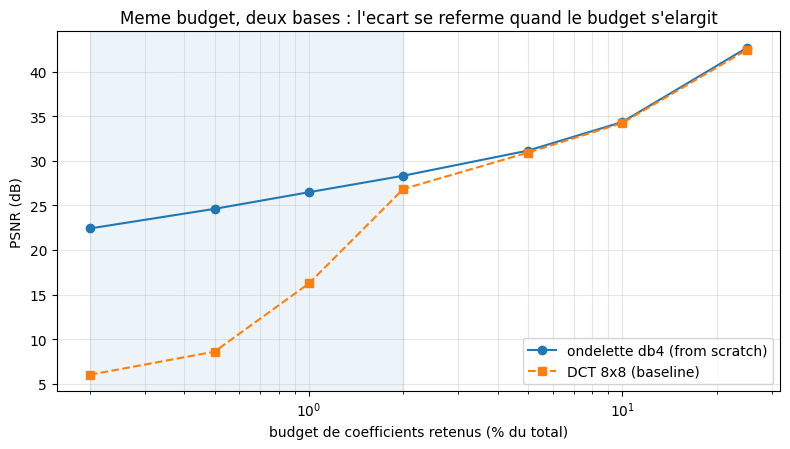

Le verdict de ce duel, et il n’est pas celui qu’on attend
L’écart n’est pas constant, et c’est tout le résultat :
régime de budget
écart db4 − DCT
lecture
très serré (0,2 %)
+16 dB
l’ondelette écrase la DCT : à ce prix, la DCT ne sait reconstruire que des blocs
serré (1 %)
+10 dB
avantage encore net
moyen (2 %)
+1,5 dB
l’avantage se referme
confortable (≥5 %)
≈ +0,2 dB
les deux bases deviennent indiscernables
La conclusion pédagogique est donc double, et se garder de n’en retenir qu’une moitié :
dire « l’ondelette est meilleure que la DCT pour compresser » est vrai dans le régime qui compte — les budgets serrés, c’est-à-dire précisément là où la compression sert à quelque chose ;
mais l’affirmation non qualifiée est fausse : dès que le budget dépasse ~5 % des coefficients, la différence tombe dans le bruit du protocole. La supériorité de la base multi-échelle n’est pas universelle, elle est conditionnelle au budget — même leçon que WS-00a, où la supériorité de l’ondelette sur Fourier dépendait du type de signal.
C’est aussi pourquoi la compression d’image réelle a fini par combiner les deux familles (DCT par blocs dans JPEG, ondelettes dans JPEG 2000) plutôt que de trancher.
Où passe le budget ?
Une explication mécanique de ce qui précède se mesure : dans un top-k global, quels coefficients sont réellement retenus ? Deux lectures s’opposent a priori, et on ne tranche pas de mémoire :
si l’approximation accapare le budget, alors à budget serré les deux bases se ressemblent par construction sur la part dominante — la structure grossière — et l’écart ne peut venir que d’une portion résiduelle ;
si au contraire le budget part presque entièrement dans les détails, alors c’est là, et pas dans l’approximation, que se joue la différence — ce qui est cohérent avec le fait que c’est la base d’ondelette qui organise ces détails par orientation.
La mesure départage.
print(f"{'budget':>7s}{'k total':>8s}{'dont approx':>12s}{'part approx':>12s}")for frac in [0.002, 0.01, 0.05, 0.25]: vals = np.concatenate([np.abs(coeffs[0]).ravel()] + [np.abs(d).ravel() for det in coeffs[1:] for d in det]) k =max(1, int(frac * vals.size)) seuil = np.sort(vals)[::-1][k -1] n_app =int(np.count_nonzero(np.abs(coeffs[0]) >= seuil))print(f"{frac *100:6.1f}% {k:8d}{n_app:12d}{100* n_app / k:11.1f}%")print(f"\ntaille de l'approximation seule : {coeffs[0].size} coefficients"f" ({100* coeffs[0].size / img.size:.2f}% du total)")
budget k total dont approx part approx
0.2% 524 63 12.0%
1.0% 2621 64 2.4%
5.0% 13107 64 0.5%
25.0% 65536 64 0.1%
taille de l'approximation seule : 64 coefficients (0.02% du total)
Ce que la mesure départage
C’est la seconde lecture qui est la bonne, et l’écart est franc. L’approximation n’est que 0,02 % de la pyramide (64 coefficients sur 262 144, six niveaux) : elle est donc intégralement conservée dès que le budget dépasse 0,02 %, et sa part du budget ne cesse ensuite de fondre — 12 % d’un budget de 0,2 %, 2,4 % à 1 %, 0,5 % à 5 %, 0,1 % à 25 %.
Autrement dit : le duel de compression ne se joue pas sur la structure grossière, il se joue sur les bandes de détail. À 5 % de budget, 99,5 % des coefficients retenus sont des coefficients de détail. Cela referme la boucle avec le §2 : les bandes de détail sont exactement ces trois détecteurs d’orientation, et c’est leur organisation — des contours nets et peu nombreux, donc des coefficients rares et grands — qui donne à la base d’ondelette son avantage à budget serré. Quand le budget s’élargit, ces coefficients évidents sont déjà tous conservés ; il ne reste que du petit coefficient, où le choix de la base ne départage plus rien — d’où l’écart qui tombe à ~0,2 dB.
Un mot d’honnêteté sur ce que ce tableau ne dit pas : la part de l’approximation est relative au budget, pas à l’énergie. Cela ne signifie pas que l’approximation soit perceptuellement secondaire — au contraire, c’est elle qui porte la luminance moyenne de l’image. Un top-k par module n’est pas un critère perceptif, et l’exercice 2 invite précisément à en sortir.
6. Exercice 1 — conservation de l’énergie en 2D (Parseval)
La transformée 2D est orthonormale : elle ne change pas l’énergie. En 1D, WS-00a l’a vérifié ; en 2D, la propriété doit tenir bande par bande autant que globalement.
Objectif : écrire une fonction qui retourne l’énergie totale des coefficients d’une pyramide et l’écart relatif à l’énergie de l’image.
Indice : parcourir coeffs[0] puis chaque tuple de coeffs[1:] ; l’énergie est la somme des carrés.
Etape 1 : sommer l’approximation. Etape 2 : sommer les trois bandes de chaque niveau. Etape 3 : calculer (energie_coeffs - energie_image) / energie_image.
def energie_pyramide(coeffs):"""Retourne (energie des coefficients, ecart relatif a l'energie de l'image).TODO etudiant : sommer les carres de l'approximation et de toutes les bandes. """ result =None# TODO etudiantreturn resultres = energie_pyramide(coeffs)if res isNone:print("Exercice a completer : energie_pyramide retourne None.")else: e_coef, ecart = resprint(f"energie coefficients = {e_coef:.6f} | ecart relatif = {ecart:.2e}")print("attendu : ecart de l'ordre de 1e-13 (orthonormalite en flottant)")
Exercice a completer : energie_pyramide retourne None.
7. Exercice 2 — le budget par bande plutôt que global
Le top-k global traite tous les coefficients à égalité. Or les bandes n’ont pas la même importance perceptive : garder un coefficient d’approximation vaut mieux, visuellement, que garder un coefficient diagonal.
Objectif : garder k coefficients par bande (même nombre dans l’approximation et dans chacune des trois bandes de chaque niveau) au lieu du top-k global, puis comparer le PSNR obtenu pour un budget total comparable.
Indice : le nombre total de coefficients est coeffs[0].size + somme(...) ; pour un budget frac, la part par bande vaut frac * total / nombre_de_bandes. np.partition évite un tri complet.
Question à trancher par la mesure : le budget par bande fait-il mieux ou moins bien que le budget global ? Les deux réponses sont défendables a priori — c’est la mesure qui décide.
def ondelette_budget_par_bande(coeffs, lo, frac):"""Garde frac*total coefficients PAR BANDE (au lieu du top-k global) et reconstruit.TODO etudiant : compter les bandes, repartir le budget, seuiller chaque bande, reconstruire. """ result =None# TODO etudiantreturn resultres = ondelette_budget_par_bande(coeffs, DB4, 0.05)if res isNone:print("Exercice a completer : ondelette_budget_par_bande retourne None.")else: rec_bande, gardes, total = res p_bande = psnr(img, np.clip(rec_bande, 0, 255)) rec_global, _, _ = ondelette_topk(coeffs, DB4, 0.05) p_global = psnr(img, np.clip(rec_global, 0, 255))print(f"budget par bande : {p_bande:.2f} dB ({gardes} coefficients)")print(f"budget global : {p_global:.2f} dB")print(f"ecart : {p_bande - p_global:+.2f} dB")
Exercice a completer : ondelette_budget_par_bande retourne None.
8. Exercice 3 — détecter l’orientation d’un contour inconnu
On a mesuré au §2 que chaque bande répond à une orientation. On peut donc classer un bord sans le regarder : il suffit de lire dans quelle bande tombe son énergie.
Objectif : écrire une fonction qui, pour une petite image d’entrée, retourne l’orientation détectée ("vertical", "horizontal", "diagonal" ou "aucune") en comparant l’énergie des trois bandes de détail au niveau 1.
Indice : une bande « porteuse » est celle dont l’énergie dépasse nettement les deux autres ; la marche diagonale du §2 partage son énergie entre les trois, c’est le cas à traiter à part. Prévoir un seuil et un cas « aucune » pour l’image constante.
Etape 1 : décomposer sur un niveau. Etape 2 : comparer les énergies. Etape 3 : retourner le label, en testant votre fonction sur les quatre motifs du §2.
def orientation_dominante(image, lo=DB4):"""Retourne 'vertical', 'horizontal', 'diagonal' ou 'aucune' (moteur : niveau 1).TODO etudiant : comparer l'energie des trois bandes de detail et conclure. """ result =None# TODO etudiantreturn resultfor kind in ["constante", "marche_verticale", "marche_horizontale", "marche_diagonale"]: got = orientation_dominante(marche(kind))if got isNone:print("Exercice a completer : orientation_dominante retourne None.")breakprint(f" {kind:22s} -> {got}")
Exercice a completer : orientation_dominante retourne None.
9. Récapitulatif et suite
Ce qui a été établi, par la mesure :
Résultat
Valeur mesurée
Reconstruction parfaite (camera, db4 → haar)
erreur max ~5e-13 à 1e-12
Accord coefficient par coefficient avec PyWavelets
~4e-12 à 2e-10
Image aléatoire (aucune parcimonie exploitable)
~2e-15
Contrôle négatif : image constante
amplitude des bandes de détail ~1e-16 (nulle à la précision machine)
Le concept-phare de ce notebook : le pouvoir de parcimonie d’une base multi-échelle est conditionnel au budget. Massif quand il faut jeter beaucoup de coefficients, il s’évapore quand on peut s’en permettre davantage — là, la DCT par blocs fait aussi bien. « L’ondelette compresse mieux » est une affirmation à qualifier par le taux, pas une propriété intrinsèque.
Les limites, explicitement :
le duel porte sur une image (camera) et un critère (PSNR global, top-k sans quantification). L’écart à budget confortable (~0,2 dB) est de l’ordre de ce qu’un protocole différent ferait bouger ;
ce n’est pas un codec : ni quantification, ni codage entropique, donc aucun chiffre en octets n’est revendiqué ;
le PSNR est une mesure globale et mal corrélée à la perception sur les bords — or c’est justement là que l’ondelette se distingue. Une comparaison perceptuelle reste à faire (bloc B).
Suite de la série (issue #16055) :
A.3 — Scattering : cascade ondelette → module → moyenne locale, et l’invariance par translation obtenue par construction plutôt qu’apprise ;
bloc B — SOTA : PyWavelets (BayesShrink, SureShrink), kymatio (scattering optimisé), tableau comparatif from scratch vs SOTA — accuracy, latence, mémoire, lignes de code, dépendances.
