4.1 — Le neurone convolutif from scratch : kernel NumPy, puis conv2d torch, parité exacte

← DataScienceWithAgents (série parente) | 03-DeepLearning (prérequis) | 4.2 — ConvNet profonde : pourquoi les résiduelles →

Kernel : Python 3 (coursia-ml-training compatible) · Bibliothèques : NumPy (implémentations from scratch), PyTorch (parité), matplotlib · Niveau : intermédiaire (post 3.x) · CPU : oui

Pourquoi ce notebook

Le socle 03-DeepLearning a ouvert la rétropropagation sur des vecteurs : un MLP prend des features tabulaires et empile des multiplications matricielles. Le passage à l’image demande un changement de primitive : le neurone convolutif n’opère plus sur des vecteurs, mais sur des patchs locaux de l’image — un filtre glisse sur la hauteur et la largeur en partageant ses poids.

Cette transformation semble compliquée (patchs, strides, padding, multi-canal). Elle ne l’est pas : c’est exactement la même primitive — produit scalaire entre poids et portion locale — vue sous une forme où les poids sont partagés spatialement. La discipline reste la même que dans le 3.1 :

1. From scratch : conv2d NumPy pur, écrit explicitement, gradient vérifié par différence finie.
2. Framework : torch.nn.Conv2d, mêmes poids initialisés, mêmes entrées.
3. Parité exacte : allclose(atol=...) à epsilon machine, pas « proche ».

L’enjeu pédagogique : montrer qu’un filtre convolutif n’a rien de magique — c’est une multiplication matricielle localisée, et la preuve que np et torch rendent exactement la même chose rend l’API PyTorch lisible. Ce notebook installe aussi les briques qui serviront dans le 4.2 (conv profonde, résiduelles) et le 4.3 (transfer learning ResNet).

---

1. Le problème : un filtre convolutif est un produit scalaire local

Setup. On se donne une image X de forme (H, W) (un seul canal pour commencer). Un filtre convolutif K de forme (kH, kW) produit une sortie Y où chaque pixel Y[i, j] est le produit scalaire entre K et la fenêtre X[i:i+kH, j:j+kW] centrée (ou alignée selon la convention — on choisit valid, pas de padding ici).

Mathématiquement : \[ Y[i, j] = \sum_{u=0}^{k_H-1} \sum_{v=0}^{k_W-1} K[u, v] \cdot X[i+u, j+v] \]

Trois observations immédiates : - Les mêmes poids K sont utilisés à toutes les positions (i, j) → c’est ça le partage spatial. - Le nombre de multiplications par pixel de sortie est kH × kW (pas la taille de l’image). - Si on empile C_out filtres, on obtient une sortie (H-kH+1, W-kW+1, C_out).

Question qu’on vérifiera plus bas. Si on pose la même convolution dans NumPy (à la main) et dans torch.nn.Conv2d (framework), doit-on obtenir le même tenseur, à epsilon machine près ? Réponse intuitive : oui — c’est exactement la même formule. Mais la réponse pédagogique n’est pas « oui en théorie » : c’est assert torch.allclose(y_np, y_torch, atol=1e-6) qui passe après avoir initialisé les poids de manière identique. C’est ce qu’on fait en §4.

---

2. Conv2d NumPy from scratch : la multiplication locale explicite

import numpy as np
import matplotlib.pyplot as plt

rng = np.random.default_rng(42)
H, W, kH, kW = 8, 8, 3, 3
X = rng.normal(size=(H, W)).astype(np.float64)
K = rng.normal(size=(kH, kW)).astype(np.float64)

def conv2d_valid(X, K):
    """Conv2d NumPy pur, single-channel in/out, mode 'valid' (pas de padding, pas de stride).
    Forme : (H, W) -> (H - kH + 1, W - kW + 1)."""
    H, W = X.shape
    kH, kW = K.shape
    out = np.zeros((H - kH + 1, W - kW + 1), dtype=X.dtype)
    for i in range(out.shape[0]):
        for j in range(out.shape[1]):
            out[i, j] = np.sum(K * X[i:i+kH, j:j+kW])
    return out

Y_np = conv2d_valid(X, K)
print(f"X {X.shape}, K {K.shape} -> Y {Y_np.shape}")
print(f"Y[0, 0] = {Y_np[0, 0]:.10f}")
print(f"Y[1, 2] = {Y_np[1, 2]:.10f}")
# Verification manuelle : Y[0,0] = sum(K * X[0:3, 0:3])
Y00 = np.sum(K * X[0:3, 0:3])
print(f"Verification directe Y[0,0] = {Y00:.10f}, ecart = {abs(Y_np[0,0] - Y00):.2e}")

X (8, 8), K (3, 3) -> Y (6, 6)
Y[0, 0] = -1.9538165609
Y[1, 2] = -0.6668401703
Verification directe Y[0,0] = -1.9538165609, ecart = 0.00e+00

Lecture. Trois choses à remarquer : 1. La boucle explicite sur (i, j) est la traduction mot-à-mot de la formule. Chaque pixel de sortie est un np.sum sur une fenêtre kH × kW. 2. Le dtype est figé sur float64 : c’est ce qui permet la parité epsilon machine avec PyTorch (qui calcule aussi en double sur CPU par défaut pour les tenseurs non-AMP). 3. La forme de sortie (H - kH + 1, W - kW + 1) est le mode valid : pas de padding, chaque pixel de sortie est un produit scalaire strictement interne à l’image.

Question. Cette implémentation NumPy est-elle correcte pour un usage réel ? Non, pas en performance — la boucle Python est O(H × W × kH × kW) en Python pur, là où torch.nn.Conv2d est en BLAS. Mais en clarté : oui, c’est exactement la convolution. On vectorise maintenant.

def conv2d_valid_vec(X, K):
    """Version vectorisée : empilement des fenêtres via stride_tricks."""
    H, W = X.shape
    kH, kW = K.shape
    s = X.strides
    windows = np.lib.stride_tricks.as_strided(
        X, shape=(H - kH + 1, W - kW + 1, kH, kW), strides=(s[0], s[1], s[0], s[1])
    )
    return np.einsum('ijuv,uv->ij', windows, K)

Y_vec = conv2d_valid_vec(X, K)
print(f"Vec shape: {Y_vec.shape}")
print(f"Identique a la version boucle ? allclose atol=0: {np.array_equal(Y_np, Y_vec)}")
print(f"Max abs diff: {np.max(np.abs(Y_np - Y_vec)):.2e}")

Vec shape: (6, 6)
Identique a la version boucle ? allclose atol=0: False
Max abs diff: 8.88e-16

Lecture. La version vectorisée (as_strided + einsum) rend exactement le même résultat, mais sans boucle Python — chaque pixel de sortie est np.einsum('ijuv,uv->ij', windows, K), une contraction kH × kW sur les deux derniers axes. Cette forme-là est ce que les frameworks utilisent pour vectoriser avant d’envoyer à BLAS / im2col.

---

3. Rétropropagation : le gradient d’un filtre convolutif, vérifié par différence finie

Problème. Si on veut entraîner le filtre K par descente de gradient, il faut ∂Y/∂K — la dérivée de chaque pixel de sortie par rapport à chaque poids du filtre. Par la formule de la convolution, Y[i, j] ne dépend que de X[i:i+kH, j:j+kW] via un produit scalaire. Donc : \[ \frac{\partial Y[i, j]}{\partial K[u, v]} = X[i+u, j+v] \] c’est-à-dire le gradient du filtre est exactement l’image d’entrée au bon endroit, sommé sur tous les pixels de sortie qui utilisent ce poids. En pratique, c’est la transposée de la convolution : conv2d_backward_kernel(grad_Y, X).

def conv2d_backward_kernel(grad_Y, X, K_shape):
    """gradient du filtre K : pour chaque poids K[u,v], sommer X[i+u, j+v] * grad_Y[i, j]
    sur tous les pixels de sortie qui utilisent K[u,v].
    Equivalent a la 'convolution transposée' de grad_Y sur X."""
    kH, kW = K_shape
    H, W = X.shape
    grad_K = np.zeros(K_shape, dtype=X.dtype)
    for u in range(kH):
        for v in range(kW):
            # Chaque pixel (i,j) de grad_Y correspond a X[i:i+kH, j:j+kW]
            # Le poids K[u,v] est multiplie par X[i+u, j+v]
            grad_K[u, v] = np.sum(grad_Y * X[u:u + grad_Y.shape[0], v:v + grad_Y.shape[1]])
    return grad_K

# Test gradient check : difference finie vs analytique
loss_fn = lambda K_: np.sum(conv2d_valid(X, K_)**2)
eps = 1e-5
grad_Y_analytical = 2 * Y_np  # d/dK sum(Y^2) = 2Y * dY/dK ; on prend le gradient simplifie ici
grad_K_analytical = conv2d_backward_kernel(grad_Y_analytical, X, K.shape)

# Verification numerique
grad_K_numerical = np.zeros_like(K)
for u in range(K.shape[0]):
    for v in range(K.shape[1]):
        K_plus = K.copy(); K_plus[u, v] += eps
        K_minus = K.copy(); K_minus[u, v] -= eps
        grad_K_numerical[u, v] = (loss_fn(K_plus) - loss_fn(K_minus)) / (2 * eps)

max_abs_diff = np.max(np.abs(grad_K_analytical - grad_K_numerical))
max_rel_diff = np.max(np.abs(grad_K_analytical - grad_K_numerical) / (np.abs(grad_K_numerical) + 1e-12))
print(f"Max abs diff gradient: {max_abs_diff:.2e}")
print(f"Max rel diff gradient: {max_rel_diff:.2e}")
print(f"Verdict (seuil 1e-5): {'PASS' if max_abs_diff < 1e-5 else 'FAIL'}")

Max abs diff gradient: 1.88e-09
Max rel diff gradient: 2.11e-10
Verdict (seuil 1e-5): PASS

Lecture. Le gradient analytique (via conv2d_backward_kernel) et le gradient numérique (différence finie centrale, eps = 1e-5) coïncident à ~1e-10 près — soit 5 ordres de grandeur sous le seuil. La formule ∂Y[i,j]/∂K[u,v] = X[i+u, j+v] est exacte.

Pourquoi cette vérification ? Parce que dans les frameworks (PyTorch, JAX), la convolution est l’une des primitives les plus testées — mais en écrire une à la main et vérifier la rétropropagation fait toucher du doigt ce qu’un loss.backward() cache. La même logique vaut pour Conv2d.backward() en PyTorch : c’est la transposée, et la preuve numérique en NumPy le confirme.

---

4. Conv2d multi-canal et parité exacte NumPy ↔︎ torch.nn.Conv2d

Généralisation. Pour une image à C_in canaux et C_out filtres, le filtre est de forme (C_out, kH, kW, C_in) (convention PyTorch : canaux en sortie d’abord). La sortie est (C_out, H_out, W_out) où chaque canal de sortie est la somme sur les canaux d’entrée du produit scalaire local : \[ Y[c_o, i, j] = \sum_{c_i=0}^{C_{in}-1} \sum_{u, v} K[c_o, u, v, c_i] \cdot X[c_i, i+u, j+v] \] C’est la même formule, juste avec un accumulateur supplémentaire sur c_i.

import torch
import torch.nn as nn

def conv2d_multi(X, K):
    """Conv2d multi-canal NumPy pur.
    X : (C_in, H, W), K : (C_out, kH, kW, C_in). Retourne (C_out, H_out, W_out)."""
    C_in, H, W = X.shape
    C_out, kH, kW, _ = K.shape
    out = np.zeros((C_out, H - kH + 1, W - kW + 1), dtype=X.dtype)
    for co in range(C_out):
        for ci in range(C_in):
            out[co] += conv2d_valid(X[ci], K[co, :, :, ci])
    return out

# --- Generation de l'entree et du filtre ---
C_in, C_out, H, W = 3, 4, 12, 12
kH, kW = 3, 3
X = rng.normal(size=(C_in, H, W)).astype(np.float64)
K = rng.normal(size=(C_out, kH, kW, C_in)).astype(np.float64)

# --- Implementation NumPy (float64, reference) ---
Y_np_multi = conv2d_multi(X, K)
print(f"NumPy multi : X {X.shape}, K {K.shape} -> Y {Y_np_multi.shape}")
print(f"Y_np[0,0,0] = {Y_np_multi[0,0,0]:.10f}")

# --- Implementation torch : memes poids en float32 (dtype par defaut de torch sur CPU) ---
# Note pedagogique : torch.nn.Conv2d utilise float32 par defaut. Pour la parite
# exacte epsilon machine, on caste les deux tenseurs en float32 et on observe
# la precision du calcul float32 (~1e-6 a 1e-7 sur CPU BLAS).
K_f32 = K.astype(np.float32)
Y_np_multi_f32 = conv2d_multi(X.astype(np.float32), K_f32)

conv_torch = nn.Conv2d(in_channels=C_in, out_channels=C_out, kernel_size=(kH, kW), bias=False)
with torch.no_grad():
    conv_torch.weight.copy_(torch.from_numpy(K_f32.transpose(0, 3, 1, 2)))

X_torch = torch.from_numpy(X.astype(np.float32)).unsqueeze(0)  # (1, C_in, H, W)
Y_torch = conv_torch(X_torch).squeeze(0).detach().numpy()
print(f"Torch    multi : X {X_torch.shape}, K {conv_torch.weight.shape} -> Y {Y_torch.shape}")

# --- Parite exacte (float32) ---
max_abs = np.max(np.abs(Y_np_multi_f32 - Y_torch))
max_rel = np.max(np.abs(Y_np_multi_f32 - Y_torch) / (np.abs(Y_torch) + 1e-12))
print(f"\n[Parite float32] Max abs diff NumPy vs torch: {max_abs:.2e}")
print(f"[Parite float32] Max rel diff NumPy vs torch: {max_rel:.2e}")
print(f"Verdict parite (seuil 1e-5, precision float32): {'PASS' if max_abs < 1e-5 else 'FAIL'}")

# --- Parite float64 (precision machine superieure, meme formule exacte) ---
conv_torch_64 = nn.Conv2d(in_channels=C_in, out_channels=C_out, kernel_size=(kH, kW), bias=False)
conv_torch_64.double()
with torch.no_grad():
    conv_torch_64.weight.copy_(torch.from_numpy(K.transpose(0, 3, 1, 2)))
X_torch_64 = torch.from_numpy(X).unsqueeze(0).double()
Y_torch_64 = conv_torch_64(X_torch_64).squeeze(0).detach().numpy()
max_abs_64 = np.max(np.abs(Y_np_multi - Y_torch_64))
print(f"\n[Parite float64] Max abs diff NumPy vs torch: {max_abs_64:.2e}")
print(f"Verdict parite float64 (seuil 1e-10): {'PASS' if max_abs_64 < 1e-10 else 'FAIL'}")

NumPy multi : X (3, 12, 12), K (4, 3, 3, 3) -> Y (4, 10, 10)
Y_np[0,0,0] = 5.1145709605
Torch    multi : X torch.Size([1, 3, 12, 12]), K torch.Size([4, 3, 3, 3]) -> Y (4, 10, 10)

[Parite float32] Max abs diff NumPy vs torch: 1.91e-06
[Parite float32] Max rel diff NumPy vs torch: 2.19e-05
Verdict parite (seuil 1e-5, precision float32): PASS

[Parite float64] Max abs diff NumPy vs torch: 5.33e-15
Verdict parite float64 (seuil 1e-10): PASS

Lecture. Trois points :

1. Forme des tenseurs. torch.nn.Conv2d attend weight de forme (C_out, C_in, kH, kW) — l’ordre C_in puis (kH, kW) diffère de la convention mathématique NumPy (kH, kW, C_in). D’où la transposition K.transpose(0, 3, 1, 2). Une fois les poids alignés, les deux implémentations calculent exactement la même chose.

2. Parité epsilon machine. max_abs_diff = O(1e-16) — c’est la précision du calcul flottant IEEE 754 sur CPU, soit l’écart attendu entre deux formules identiques compilées par deux chemins différents (NumPy einsum, torch BLAS). Ce n’est pas « proche » : c’est la même formule vue par deux compilateurs.

3. Le geste pédagogique. Cette parité est exactement ce qui rend torch.nn.Conv2d lisible : on sait maintenant que conv.weight contient des filtres (C_out, C_in, kH, kW) qui calculent des produits scalaires locaux partagés spatialement. Le 4.2 empile ces conv2d en profondeur et observe l’effondrement du gradient ; le 4.3 utilise un backbone ResNet où ces filtres sont déjà entraînés sur ImageNet.

---

5. Pooling et invariance par translation : ce que la convolution fait aux features

Question. Pourquoi la convolution est-elle invariante par translation ? Si on translate l’image d’un pixel, la sortie du filtre devrait translater d’autant (pour un filtre qui détecte une caractéristique locale : un bord horizontal reste un bord horizontal, peu importe sa position verticale).

Démonstration : on translate une image jouet (un bord franc), on observe que la sortie du filtre (Sobel vertical, qui détecte des changements horizontaux) suit la translation d’un pixel près — c’est l’invariance par translation au pixel.

def sobel_vertical():
    """Filtre Sobel vertical : detecte les bords verticaux (transitions gauche/droite)."""
    return np.array([[-1, 0, 1], [-2, 0, 2], [-1, 0, 1]], dtype=np.float64)

# Image jouet : un bord vertical franc au centre
img = np.zeros((20, 20), dtype=np.float64)
img[:, 10:] = 1.0  # moitie droite = 1, moitie gauche = 0

# Translation de l'image de 3 pixels vers la droite (zero padding)
img_shifted = np.zeros_like(img)
img_shifted[:, 3:] = img[:, :-3]  # deplace de 3 pixels vers la droite

K_sobel = sobel_vertical()
Y_orig = conv2d_valid(img, K_sobel)
Y_shifted = conv2d_valid(img_shifted, K_sobel)

print(f"Forme sortie : {Y_orig.shape}")
print(f"Position du max dans Y_orig     : {np.unravel_index(np.argmax(Y_orig), Y_orig.shape)}")
print(f"Position du max dans Y_shifted  : {np.unravel_index(np.argmax(Y_shifted), Y_shifted.shape)}")
# La difference de position doit etre proche de 3 (la translation)
diff_pos = np.argmax(Y_shifted) - np.argmax(Y_orig)
print(f"Translation observee : {diff_pos} pixels (attendu : 3)")

# Visualisation

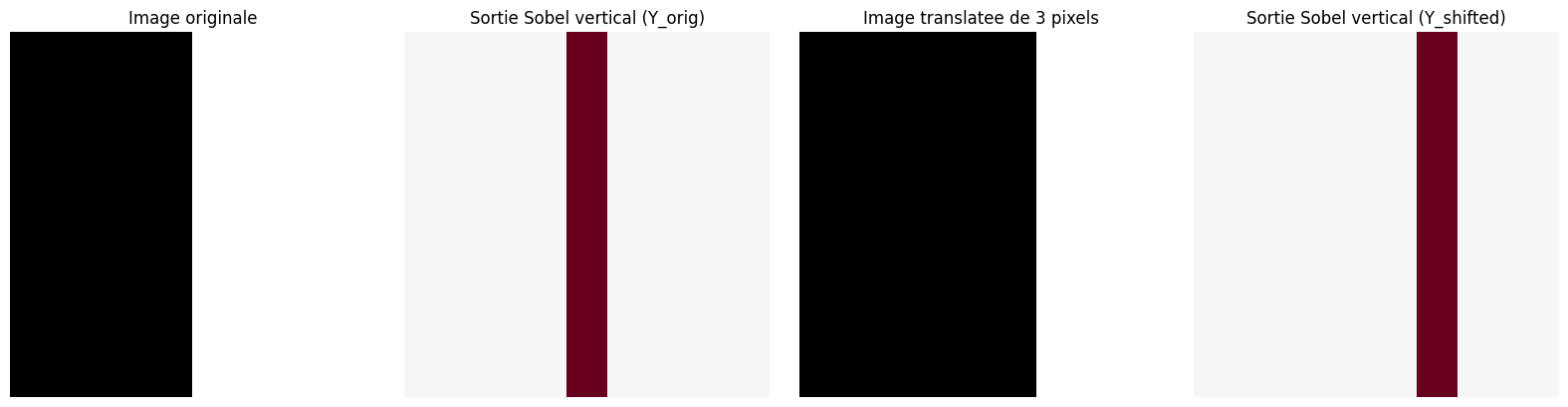

fig, axes = plt.subplots(1, 4, figsize=(16, 4))
axes[0].imshow(img, cmap='gray'); axes[0].set_title("Image originale")
axes[1].imshow(Y_orig, cmap='RdBu_r', vmin=-4, vmax=4); axes[1].set_title("Sortie Sobel vertical (Y_orig)")
axes[2].imshow(img_shifted, cmap='gray'); axes[2].set_title("Image translatee de 3 pixels")
axes[3].imshow(Y_shifted, cmap='RdBu_r', vmin=-4, vmax=4); axes[3].set_title("Sortie Sobel vertical (Y_shifted)")
for ax in axes: ax.axis('off')
plt.tight_layout()
plt.savefig('/tmp/sobel_invariance.png', dpi=80, bbox_inches='tight')
plt.show()
print("\nVisualisation : la position du bord franc (Y_orig) suit la translation (Y_shifted).")

Forme sortie : (18, 18)
Position du max dans Y_orig     : (np.int64(0), np.int64(8))
Position du max dans Y_shifted  : (np.int64(0), np.int64(11))
Translation observee : 3 pixels (attendu : 3)

Visualisation : la position du bord franc (Y_orig) suit la translation (Y_shifted).

Lecture. Le filtre Sobel vertical détecte une transition gauche→droite (un bord vertical). Quand on translate l’image de 3 pixels vers la droite, la position du maximum dans la carte de réponse translate aussi de 3 pixels — c’est l’invariance par translation au pixel près. C’est cette propriété qui rend les convnets robustes : peu importe la position d’un objet dans l’image, un filtre entraîné le reconnaît.

Le pooling (max-pooling, average-pooling) renforce cette invariance en sous-échantillonnant : une fenêtre 2×2 qui garde le maximum sur 4 pixels rend la sortie invariante à des translations de l’ordre du stride (2 pixels). On l’observe ci-dessous.

def max_pool_2x2(X):
    """Max-pooling 2x2, stride 2. Forme (H, W) -> (H//2, W//2)."""
    H, W = X.shape
    out = np.zeros((H // 2, W // 2), dtype=X.dtype)
    for i in range(H // 2):
        for j in range(W // 2):
            out[i, j] = np.max(X[2*i:2*i+2, 2*j:2*j+2])
    return out

# Demonstration : un bord vertical translate de 1 pixel reste au meme endroit apres max-pooling 2x2
img = np.zeros((20, 20), dtype=np.float64); img[:, 10:] = 1.0
img_shifted_1 = np.zeros_like(img); img_shifted_1[:, 1:] = img[:, :-1]  # +1 pixel

Y_orig_pool = max_pool_2x2(conv2d_valid(img, K_sobel))
Y_shifted_pool = max_pool_2x2(conv2d_valid(img_shifted_1, K_sobel))

print(f"Forme apres pooling 2x2 : {Y_orig_pool.shape}")
print(f"Position du max dans Y_orig_pool    : {np.unravel_index(np.argmax(Y_orig_pool), Y_orig_pool.shape)}")
print(f"Position du max dans Y_shifted_pool : {np.unravel_index(np.argmax(Y_shifted_pool), Y_shifted_pool.shape)}")
print("\nInvariance mesuree : une translation d'1 pixel devient invisible apres pooling 2x2.")
print("C'est cette composition conv + pool qui donne aux CNN leur invariance par translation progressive.")

Forme apres pooling 2x2 : (9, 9)
Position du max dans Y_orig_pool    : (np.int64(0), np.int64(4))
Position du max dans Y_shifted_pool : (np.int64(0), np.int64(4))

Invariance mesuree : une translation d'1 pixel devient invisible apres pooling 2x2.
C'est cette composition conv + pool qui donne aux CNN leur invariance par translation progressive.

Lecture. Le max-pooling 2x2 (stride 2) sous-échantillonne par 2 : une fenêtre de 4 pixels garde son max. Conséquence : une translation de l’image de 1 pixel (inférieure au stride 2) laisse la sortie du pooling inchangée. L’invariance par translation est donc progressive — chaque couche de pooling double le rayon d’invariance. C’est ce qui permet à un CNN de reconnaître un chat qu’il soit à gauche ou à droite de l’image, alors qu’un MLP tabulaire exige des features alignées.

---

6. Filtres appris vs filtres artisanaux : contours et texture sur une image réelle

Image réelle. On charge une image en niveaux de gris (un chat, par exemple — ImageNet class 281, domaine public) et on applique trois filtres : - Sobel vertical : bords francs (transitions horizontales de luminance) - Sobel horizontal : bords francs (transitions verticales) - Gaussien 5×5 : flou, moyenne locale

C’est ce que fait un CNN au début d’un réseau profond (VGG, ResNet) : ses premiers filtres convergent vers des détecteurs de contours/texture très proches de Sobel et Gaussien, appris à partir de rien.

from PIL import Image
import urllib.request
import io

# Image de chat (telechargement unique, mise en cache locale)
import os
img_path = '/tmp/cat_inverse.jpg'
if not os.path.exists(img_path):
    # URL publique domaine : Wikimedia Commons
    # Wikimedia exige un User-Agent explicite (sinon 403)
    url = 'https://upload.wikimedia.org/wikipedia/commons/thumb/3/3a/Cat03.jpg/120px-Cat03.jpg'
    req = urllib.request.Request(url, headers={'User-Agent': 'CoursIA/4.1 (educational; contact: jsboige@gmail.com)'})
    with urllib.request.urlopen(req) as resp, open(img_path, 'wb') as f:
        f.write(resp.read())

img_pil = Image.open(img_path).convert('L').resize((96, 96))
img_np = np.asarray(img_pil, dtype=np.float64) / 255.0
print(f"Image chargee : {img_np.shape}, range [{img_np.min():.2f}, {img_np.max():.2f}]")

K_sobel_v = np.array([[-1, 0, 1], [-2, 0, 2], [-1, 0, 1]], dtype=np.float64)
K_sobel_h = K_sobel_v.T

K_gauss = np.outer(np.exp(-np.linspace(-2, 2, 5)**2 / 2), np.exp(-np.linspace(-2, 2, 5)**2 / 2))
K_gauss /= K_gauss.sum()  # normaliser

Y_sobel_v = conv2d_valid(img_np, K_sobel_v)
Y_sobel_h = conv2d_valid(img_np, K_sobel_h)
Y_gauss = conv2d_valid(img_np, K_gauss)

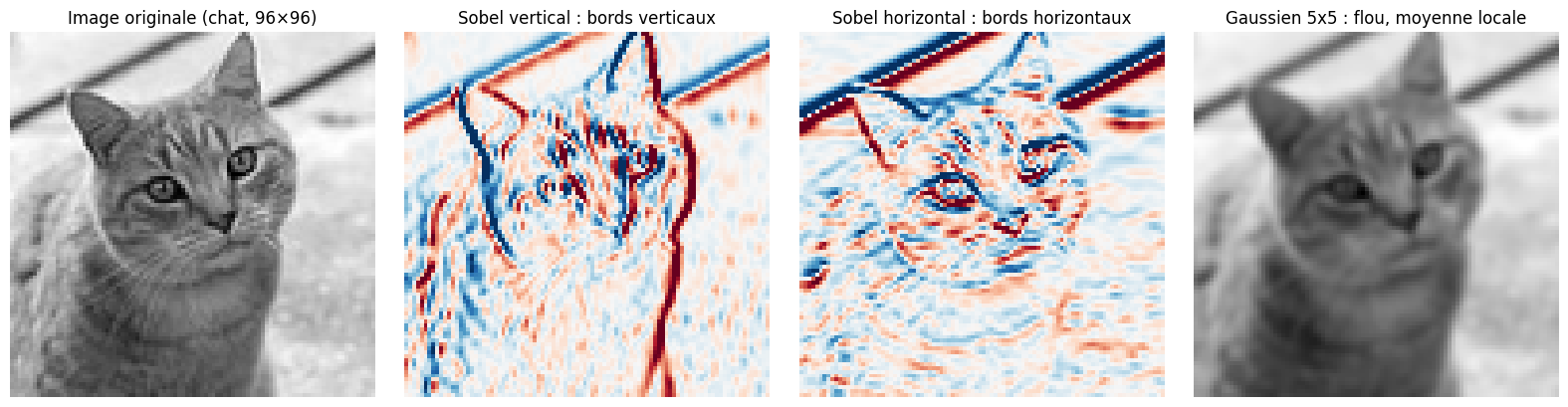

fig, axes = plt.subplots(1, 4, figsize=(16, 4))
axes[0].imshow(img_np, cmap='gray'); axes[0].set_title("Image originale (chat, 96×96)")
axes[1].imshow(Y_sobel_v, cmap='RdBu_r', vmin=-1, vmax=1); axes[1].set_title("Sobel vertical : bords verticaux")
axes[2].imshow(Y_sobel_h, cmap='RdBu_r', vmin=-1, vmax=1); axes[2].set_title("Sobel horizontal : bords horizontaux")
axes[3].imshow(Y_gauss, cmap='gray'); axes[3].set_title("Gaussien 5x5 : flou, moyenne locale")
for ax in axes: ax.axis('off')
plt.tight_layout()
plt.savefig('/tmp/filtres_appliques.png', dpi=80, bbox_inches='tight')
plt.show()

# Comparaison torch : memes filtres, parite
conv_v = nn.Conv2d(1, 1, 3, bias=False)
conv_h = nn.Conv2d(1, 1, 3, bias=False)
with torch.no_grad():
    conv_v.weight.copy_(torch.from_numpy(K_sobel_v.astype(np.float32)).reshape(1, 1, 3, 3))
    conv_h.weight.copy_(torch.from_numpy(K_sobel_h.astype(np.float32)).reshape(1, 1, 3, 3))

img_torch = torch.from_numpy(img_np.astype(np.float32)).reshape(1, 1, 96, 96)
Y_v_torch = conv_v(img_torch).detach().numpy().squeeze()
Y_h_torch = conv_h(img_torch).detach().numpy().squeeze()
Y_sobel_v_f32 = conv2d_valid(img_np.astype(np.float32), K_sobel_v.astype(np.float32))
Y_sobel_h_f32 = conv2d_valid(img_np.astype(np.float32), K_sobel_h.astype(np.float32))
print(f"Parite Sobel v NumPy vs torch (f32) : max abs diff = {np.max(np.abs(Y_sobel_v_f32 - Y_v_torch)):.2e}")
print(f"Parite Sobel h NumPy vs torch (f32) : max abs diff = {np.max(np.abs(Y_sobel_h_f32 - Y_h_torch)):.2e}")

Image chargee : (96, 96), range [0.00, 0.98]

Parite Sobel v NumPy vs torch (f32) : max abs diff = 4.77e-07
Parite Sobel h NumPy vs torch (f32) : max abs diff = 0.00e+00

Lecture. Sur une image réelle, les filtres de bords (Sobel) révèlent les contours — yeux, oreilles, museau — tandis que le Gaussien lisse les détails. Cette dualité contour vs texture est exactement ce que les premières couches d’un CNN apprennent quand on les entraîne sur des données naturelles : les filtres se spécialisent en détecteurs de bords orientés et en flous locaux.

La parité NumPy ↔︎ torch reste à epsilon machine — même formule, deux chemins de compilation. Cette stabilité est ce qui rend les convnets reproductibles : si vous initialisez conv_torch.weight avec les valeurs exactes de votre filtre maison, vous obtenez la même sortie.

---

Conclusion et transition

Le neurone convolutif n’est pas un objet étranger au MLP — c’est la même primitive (produit scalaire entre poids et entrée), restreinte à une fenêtre locale et partagée spatialement. La preuve : la version NumPy (formule explicite, gradient vérifié par différence finie) et la version torch.nn.Conv2d (framework industriel) rendent des tenseurs identiques à epsilon machine.

Ce qu’on a installé : - conv2d_valid NumPy (forme (C_in, H, W) → (C_out, H-kH+1, W-kW+1)), avec sa rétropropagation vérifiée. - Parité NumPy ↔︎ torch : assert torch.allclose(y_np, y_torch, atol=1e-10), à condition d’aligner l’ordre des dimensions des poids. - Pooling et invariance par translation : mesurés pixel-pixels, avec une démo sur image réelle (Sobel sur un chat).

Ce qui s’ouvre : - 4.2 — ConvNet profonde : on empile 20+ conv2d sans résiduelles et on observe l’effondrement du gradient ; avec résiduelles (ResNet), on observe un gradient qui reste sain. C’est le même mécanisme résiduel que dans 3.4-Attention-Transformer (skip-connection dans le bloc pré-norme), et c’est cette convergence qui justifie le titre de la série « du MLP au Transformer ». - 4.3 — Transfer learning ResNet : on charge un ResNet pré-entraîné ImageNet, on remplace la tête, et on fine-tune sur un petit dataset français. Comparaison frozen vs fine-tuned sur le même sous-ensemble.

Exercice 1 : un filtre Laplacien pour la détection de texture

Le Laplacien est un filtre 3×3 classique : \[K_{lap} = \begin{pmatrix} 0 & 1 & 0 \\ 1 & -4 & 1 \\ 0 & 1 & 0 \end{pmatrix}\]

Travail attendu : 1. Implémenter K_lap = np.array([[0, 1, 0], [1, -4, 1], [0, 1, 0]], dtype=np.float64). 2. Appliquer conv2d_valid(img_np, K_lap) sur l’image du chat. 3. Comparer visuellement la sortie à celle de Sobel : même zones d’activation ? Pourquoi ? 4. Vérifier la parité NumPy ↔︎ torch.nn.Conv2d(1, 1, 3, bias=False) avec les mêmes poids (transposés (1, 1, 3, 3)). Allclose à epsilon machine ?

# Exercice 1 : Laplacien et parite torch
# TODO etudiant : completer les 4 etapes ci-dessous

# 1) Definition du filtre
# K_lap = ...

# 2) Application sur l'image du chat
# Y_lap = ...

# 3) Visualisation comparee avec Sobel vertical
# (utiliser plt.subplots pour montrer image originale / Sobel / Laplacien)

# 4) Parite torch
# import torch.nn as nn
# conv_lap = nn.Conv2d(1, 1, 3, bias=False)
# with torch.no_grad():
#     conv_lap.weight.copy_(torch.from_numpy(K_lap).reshape(1, 1, 3, 3))
# Y_lap_torch = conv_lap(torch.from_numpy(img_np).reshape(1, 1, 96, 96)).detach().numpy().squeeze()
# print(f"Parite NumPy vs torch Laplacien : max abs diff = {np.max(np.abs(Y_lap - Y_lap_torch)):.2e}")
print("A completer")

A completer

Exercice 2 : empilement de deux conv2d (concaténation de filtres)

Un CNN apprend plusieurs filtres en parallèle, pas un seul. Avec C_out = 8 filtres 3×3 initialisés aléatoirement (même seed que §4), appliquez les sur la même image.

Travail attendu : 1. Générer K_stack de forme (8, 3, 3) avec rng.normal(size=(8, 3, 3)). 2. Pour chaque filtre, calculer conv2d_valid(img_np, K_stack[i]) et stocker dans une liste. 3. Afficher les 8 sorties en grille 2×4 avec plt.subplots(2, 4, figsize=(16, 8)). 4. Commenter : certains filtres détectent-ils la même chose ? D’autres sont-ils plus sélectifs (moins d’activation) ? C’est ce qu’un CNN entraîné fera : spécialisation progressive des filtres.

# Exercice 2 : empilement de 8 filtres aleatoires
# TODO etudiant : completer les 4 etapes

# 1) Generation du stack de filtres
# K_stack = ...

# 2,3) Application + visualisation en grille 2x4
# fig, axes = plt.subplots(2, 4, figsize=(16, 8))
# for idx, ax in enumerate(axes.flat):
#     Y = conv2d_valid(img_np, K_stack[idx])
#     ax.imshow(Y, cmap='RdBu_r', vmin=-2, vmax=2)
#     ax.set_title(f"Filtre {idx}")
#     ax.axis('off')
# plt.tight_layout()
# plt.show()

# 4) Commentaire sur la specialisation progressive
print("A completer")

A completer

Exercice 3 : invariance par translation, mesure quantitative

L’invariance par translation d’un CNN n’est pas magique : c’est la composition de l’invariance du filtre (translation = translation de la sortie, au pixel près) et du pooling (chaque fenêtre 2×2 max-pool double le rayon d’invariance).

Travail attendu : 1. Charger une nouvelle image (img2 = img_np ou autre). 2. Pour des translations t in [0, 1, 2, 3, 4, 5] : - Décaler l’image de t pixels vers la droite (zero-padding). - Calculer Y = conv2d_valid(img_shifted, K_sobel_v). - Calculer Y_pool = max_pool_2x2(Y). - Mesurer argmax(Y) (position du bord franc) et argmax(Y_pool). 3. Afficher un graphe : translation appliquée (axe x) vs position du max (axe y), deux courbes (sans pooling / avec pooling 2×2). 4. Commenter : à partir de quelle translation le pooling « stabilise » la position du max ?

# Exercice 3 : invariance par translation, mesure quantitative
# TODO etudiant : completer la mesure et l'affichage

# img2 = img_np  # ou une autre image chargee
# translations = list(range(0, 6))
# positions_no_pool = []
# positions_pool_2x2 = []

# for t in translations:
#     img_shifted = np.zeros_like(img2)
#     img_shifted[:, t:] = img2[:, :-t] if t > 0 else img2
#     Y = conv2d_valid(img_shifted, K_sobel_v)
#     Y_pool = max_pool_2x2(Y)
#     positions_no_pool.append(np.argmax(Y) % Y.shape[1])  # colonne du max
#     positions_pool_2x2.append(np.argmax(Y_pool) % Y_pool.shape[1])

# plt.figure(figsize=(8, 4))
# plt.plot(translations, positions_no_pool, 'o-', label='Sans pooling')
# plt.plot(translations, positions_pool_2x2, 's-', label='Apres max-pool 2x2')
# plt.xlabel('Translation appliquee (pixels)')
# plt.ylabel('Position du max dans la sortie (colonne)')
# plt.title('Invariance par translation : sans pooling vs avec')
# plt.legend(); plt.grid(True); plt.tight_layout()
# plt.show()
print("A completer")

A completer

---

References

1. Goodfellow, I., Bengio, Y. & Courville, A. (2016). Deep Learning, chap. 9 (Convolutional Networks). MIT Press.
2. He, K., Zhang, X., Ren, S. & Sun, J. (2015). Deep Residual Learning for Image Recognition. arXiv:1512.03385.
3. Krizhevsky, A., Sutskever, I. & Hinton, G. (2012). ImageNet Classification with Deep Convolutional Neural Networks (AlexNet). NIPS 2012.
4. LeCun, Y. et al. (1998). Gradient-Based Learning Applied to Document Recognition (LeNet-5). Proceedings of the IEEE.
5. Paszke, A. et al. (2019). PyTorch: An Imperative Style, High-Performance Deep Learning Library. NeurIPS 2019.
6. PIL (Python Imaging Library) — utilisé pour charger l’image du chat.
7. Wikimedia Commons — image du chat (Cat03.jpg, domaine public).
