Le dépôt parle de compression de modèles de façon incidente : la quantification apparaît dans LoRA (FT-02), le moyennage de poids dans FT-04, la distillation dans 3.7. Il manque le geste fondateur — réduire la largeur d’un format flottant soi-même, bit par bit, et mesurer exactement ce qu’on perd.
Ce notebook ouvre le panorama de compression de l’épic #16060 par sa tranche la plus simple et la plus instructive : la quantification post-training d’un format flottant (FP32 → FP16/BF16), implémentée en numpy pur. La quantification entière (INT8, scale et zero-point) fait l’objet de son jumeau 3.9a, avec la même discipline : d’abord le geste from scratch, ensuite seulement la librairie.
L’industrie compresse un réseau de trois façons, et elles ne se substituent pas l’une à l’autre :
FP32 → FP16/BF16/INT8/INT4). Le réseau garde sa forme, ses poids changent de format.Ce notebook traite la première famille, dans son cas le plus élémentaire : conversion de format sans calibration ni données. Un FP32 devient un FP16 par une pure opération sur les bits — aucun entraînement, aucun jeu de calibration, aucune erreur d’arrondi à compenser statistiquement. C’est le socle : tout le reste du panorama (INT8, INT4, pruning) s’appuie sur ces mécanismes d’exposant, de mantisse et de débordement.
Le patron est celui du dépôt : from scratch d’abord (3.1 rétropropagation → 3.2 optimisateurs PyTorch). On implémente ici à la main, la comparaison à la librairie vient ensuite comme vérification, jamais comme substitut.
Un flottant IEEE 754 n’est pas un nombre « approximatif » : c’est un uint32 réinterprété selon trois champs. Pour un signe \(s\), un exposant biaisé \(e\) et une mantisse \(m\) de \(p\) bits :
\[v = (-1)^s \times 2^{\,e - \text{biais}} \times \left(1 + \frac{m}{2^{p}}\right)\]
Trois formats nous intéressent, et un seul paramètre change tout :
| Format | Signe | Exposant | Mantisse | Biais | Plus grand fini | Plus petit normal | Plus petit dénormalisé |
|---|---|---|---|---|---|---|---|
| FP32 | 1 | 8 | 23 | 127 | \(3.40\times10^{38}\) | \(1.18\times10^{-38}\) | \(1.40\times10^{-45}\) |
| FP16 | 1 | 5 | 10 | 15 | 65504 | \(6.10\times10^{-5}\) | \(5.96\times10^{-8}\) |
| BF16 | 1 | 8 | 7 | 127 | \(3.39\times10^{38}\) | \(1.18\times10^{-38}\) | \(9.18\times10^{-41}\) |
Deux asymétries à lire attentivement, elles commandent tout le notebook :
C’est le compromis central de toute quantification flottante : portée et précision s’échangent, et le bon format dépend de la distribution des valeurs qu’on y verse.
import numpy as np
import torch
import matplotlib.pyplot as plt
%matplotlib inline
plt.rcParams["figure.figsize"] = (9, 4)
plt.rcParams["axes.grid"] = True
plt.rcParams["grid.alpha"] = 0.3
GRAINE = 0
rng = np.random.default_rng(GRAINE)
print("numpy ", np.__version__)
print("torch ", torch.__version__)
print("graine ", GRAINE)numpy 2.2.6
torch 2.6.0+cu124
graine 0Premier geste : regarder les champs. numpy ne donne pas d’accès direct aux bits d’un flottant, mais ndarray.view réinterprète le tampon mémoire sans toucher aux octets — un float32 de 4 octets devient un uint32 de 4 octets, avec exactement la même suite de bits. Les champs s’extraient alors par de simples décalages.
def champs_fp32(x):
"""Renvoie (signe, exposant biaise, mantisse) d'un tableau float32."""
u = np.asarray(x, dtype=np.float32).view(np.uint32)
signe = (u >> 31) & 0x1
exposant = (u >> 23) & 0xFF
mantisse = u & 0x7FFFFF
return signe, exposant, mantisse
for valeur in [1.0, -2.5, 0.1, 65504.0, np.inf]:
s, e, m = champs_fp32(np.float32(valeur))
s, e, m = int(s), int(e), int(m)
non_biaise = e - 127
print(
f"{str(valeur):>10} -> signe={s} exposant={e:3d} (non biaise {non_biaise:4d}) "
f"mantisse=0x{m:06X} soit 1 + {m / 2 ** 23:.6f}"
)
print()
print("Lecture des cas remarquables :")
print(" exposant = 0 -> zero (mantisse nulle) ou DENORMALISE (mantisse non nulle)")
print(" exposant = 255 -> infini (mantisse nulle) ou NaN (mantisse non nulle)")
print(" exposant = 127 -> 2^0 : la valeur vaut 1.mantisse, d'ou 1.0 pour une mantisse nulle") 1.0 -> signe=0 exposant=127 (non biaise 0) mantisse=0x000000 soit 1 + 0.000000
-2.5 -> signe=1 exposant=128 (non biaise 1) mantisse=0x200000 soit 1 + 0.250000
0.1 -> signe=0 exposant=123 (non biaise -4) mantisse=0x4CCCCD soit 1 + 0.600000
65504.0 -> signe=0 exposant=142 (non biaise 15) mantisse=0x7FE000 soit 1 + 0.999023
inf -> signe=0 exposant=255 (non biaise 128) mantisse=0x000000 soit 1 + 0.000000
Lecture des cas remarquables :
exposant = 0 -> zero (mantisse nulle) ou DENORMALISE (mantisse non nulle)
exposant = 255 -> infini (mantisse nulle) ou NaN (mantisse non nulle)
exposant = 127 -> 2^0 : la valeur vaut 1.mantisse, d'ou 1.0 pour une mantisse nulleLa conversion tient en trois gestes, et c’est le troisième qui contient toute la subtilité :
| Zone | Condition | Que faire |
|---|---|---|
| Normal | \(1 \le e_{16} \le 30\) | le cas nominal |
| Débordement | \(e_{16} \ge 31\) | la valeur dépasse 65504 → infini |

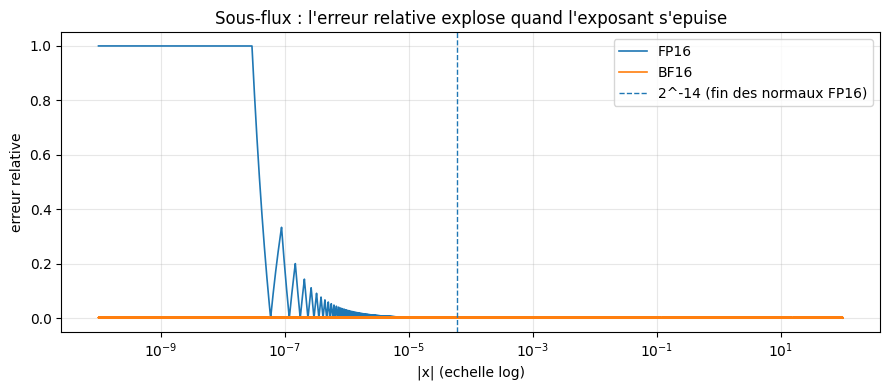

| Sous-flux | \(e_{16} \le 0\) | plus de bit d’exposant → dénormalisé, en sacrifiant des bits de mantisse |
Le troisième cas est celui qu’on oublie d’implémenter, et c’est précisément lui qui produit les \(10^{-7}\) silencieusement transformés en zéro dans un pipeline réel.
Le geste demandé par l’épic est la troncature (arrondi vers zéro) : on jette les 13 bits perdus, sans regarder leur valeur. C’est simple, déterministe — et biaisé : l’erreur est toujours du même signe, jamais centrée. L’arrondi au plus proche divise au contraire l’erreur maximale par deux, en n’ajoutant qu’une poignée d’opérations.
La méthode classique pour l’arrondi est un tour de passe-passe sur les bits : ajouter 0x0FFF (la moitié moins un de l’unité de poids faible) plus le bit de poids \(2^{-10}\) (pour l’égalité au pair), avant de tronquer. La retenue se propage naturellement dans le champ d’exposant — y compris jusqu’à l’infini si la valeur était au bord du débordement.
def fp32_vers_fp16(x, *, arrondi=False):
"""FP32 -> FP16 bit a bit.
arrondi=False : troncature vers zero (le geste du bloc A).
arrondi=True : arrondi au plus proche, egalite au pair -- via la retenue binaire.
"""
u = np.array(x, dtype=np.float32, copy=True).view(np.uint32)
exp32 = ((u >> 23) & 0xFF).astype(np.int32)
fini = exp32 != 255
# Valeurs qui partiront en DENORMALISES (e16 <= 0 <=> exp32 <= 112) : leur pas
# d'arrondi n'est pas 2^-13, donc la retenue ci-dessous n'est pas la leur --
# elles ont la leur, dans la branche `den` plus bas.
vers_den = fini & (exp32 <= 112)
if arrondi:
# 0x0FFF = moitie de l'ulp moins un ; + ((u >> 13) & 1) = egalite au pair.
# La retenue remonte d'elle-meme dans l'exposant : rien a gerer a la main.
bruit = np.where(fini & ~vers_den,
np.uint32(0x0FFF) + ((u >> 13) & 1), np.uint32(0))
u = u + bruit.astype(np.uint32)
exp32 = ((u >> 23) & 0xFF).astype(np.int32)
signe = ((u >> 31) & 0x1).astype(np.uint32)
mant32 = (u & 0x7FFFFF).astype(np.int32)
e16 = exp32 - 127 + 15
sortie = np.zeros(u.shape, dtype=np.uint32)
# --- normaux
norm = fini & (exp32 >= 1) & (e16 >= 1) & (e16 <= 30)
sortie[norm] = (
(signe[norm] << 15)
| (e16[norm].astype(np.uint32) << 10)
| (mant32[norm].astype(np.uint32) >> 13)
)
# --- debordement : infini signe
over = fini & (exp32 >= 1) & (e16 >= 31)
sortie[over] = (signe[over] << 15) | np.uint32(0x1F << 10)
# --- denormalises : le 1 implicite entre dans la mantisse
# mant16 = (2^23 + mant32) * 2^(e16 - 14)
den = fini & (exp32 >= 1) & (e16 <= 0)
# Arrondi au plus proche / egalite au pair ICI AUSSI (#16127) : sans lui
# la branche tronque, et le docstring promet un arrondi que le code
# n'applique pas. Mesure : 16 045 ecarts binaires vs torch.half() sur un
# balayage log de la zone denormale, contre 0 apres correction.
if den.any():
decalage = (14 - e16[den]).astype(np.int64)
valeur = np.int64(1 << 23) + mant32[den].astype(np.int64)
if arrondi:
# RNE : + (demi - 1) + parite, puis troncature. Le demi-pas est borne
# a 24 bits : au-dela le resultat est nul, et 2^124 ne tient pas dans
# un int64.
dec_eff = np.minimum(decalage, 24)
demi = np.left_shift(np.int64(1), np.maximum(dec_eff - 1, 0))
valeur = valeur + (demi - 1) + ((valeur >> dec_eff) & 1)
# Une retenue peut porter m16 a 1024 : les champs etant adjacents, cela se
# lit tout seul comme le plus petit NORMAL (exposant 1, mantisse 0).
m16 = np.where(decalage >= 25, 0, valeur >> np.minimum(decalage, 63))
sortie[den] = (signe[den] << 15) | m16.astype(np.uint32)
# --- infinis et NaN : l'exposant 31 se propage, la mantisse distingue les deux
inf = exp32 == 255
if inf.any():
est_nan = (mant32[inf] != 0).astype(np.uint32) * np.uint32(0x200)
sortie[inf] = (signe[inf] << 15) | np.uint32(0x1F << 10) | est_nan
return sortie.astype(np.uint16).view(np.float16)
print("fp32_vers_fp16 :", fp32_vers_fp16(np.array([1.0, -2.5, 0.1, 70000.0], dtype=np.float32)))fp32_vers_fp16 : [ 1. -2.5 0.1 inf]BF16 a exactement le même exposant que FP32 (8 bits, biais 127) : il n’y a donc rien à re-biaiser, ni débordement à craindre, ni dénormalisé à calculer. Convertir en BF16 revient à garder les 16 bits de poids fort du float32 — c’est ce qui a rendu BF16 si populaire pour l’entraînement : la conversion est une troncature de 16 bits, presque gratuite.
En revanche, numpy n’a pas de type bfloat16 (contrairement à float16). On transporte donc le motif binaire dans un uint16, et on le reconstruit vers FP32 en complétant par des zéros — exactement ce qu’un accélérateur fait dans l’autre sens pour accumuler en FP32.
def fp32_vers_bf16(x, *, arrondi=False):
"""FP32 -> BF16. Renvoie le MOTIF BINAIRE (uint16), numpy n'ayant pas de dtype bfloat16."""
u = np.array(x, dtype=np.float32, copy=True).view(np.uint32)
if arrondi:
exp32 = (u >> 23) & 0xFF
bruit = np.where(exp32 != 255, np.uint32(0x7FFF) + ((u >> 16) & 1), np.uint32(0))
u = u + bruit.astype(np.uint32)
return (u >> 16).astype(np.uint16)
def bf16_vers_fp32(motif):
"""BF16 (motif uint16) -> FP32 : on complete les 16 bits faibles par des zeros."""
return (np.asarray(motif, dtype=np.uint32) << 16).view(np.float32)
valeurs = np.array([1.0, -2.5, 0.1, 70000.0], dtype=np.float32)
print("fp32_vers_bf16 -> fp32 :", bf16_vers_fp32(fp32_vers_bf16(valeurs)))
print("motifs binaires :", [hex(int(m)) for m in fp32_vers_bf16(valeurs)])fp32_vers_bf16 -> fp32 : [ 1.0000000e+00 -2.5000000e+00 9.9609375e-02 6.9632000e+04]
motifs binaires : ['0x3f80', '0xc020', '0x3dcc', '0x4788']Une implémentation bit à bit n’a de valeur que si elle est fidèle. Le témoin est torch.Tensor.half() et torch.Tensor.bfloat16(), qui appellent les conversions matérielles de référence.
Subtilité de méthode : la troncature ne peut pas être comparée bit à bit à PyTorch, qui arrondit toujours au plus proche. On ne peut donc pas valider la troncature par égalité. La démarche honnête est en deux temps :
x = rng.uniform(-4, 4, 20000).astype(np.float32)
ref16 = torch.from_numpy(x).half().numpy()
mine_rn = fp32_vers_fp16(x, arrondi=True)
mine_tr = fp32_vers_fp16(x, arrondi=False)
xb = rng.uniform(-4, 4, 20000).astype(np.float32)
refb16 = torch.from_numpy(xb).bfloat16().float().numpy()
mineb_rn = bf16_vers_fp32(fp32_vers_bf16(xb, arrondi=True))
mineb_tr = bf16_vers_fp32(fp32_vers_bf16(xb, arrondi=False))
n = len(x)
print(f"sur {n} valeurs tirees uniformement dans [-4, 4] :")
print()
print(f"FP16 arrondi vs torch.half() : {int((mine_rn != ref16).sum())} ecart(s) exact(s)")
print(f"FP16 arrondi vs numpy float16 : {int((mine_rn != x.astype(np.float16)).sum())} ecart(s) exact(s)")
print(f"BF16 arrondi vs torch.bfloat16 : {int((mineb_rn != refb16).sum())} ecart(s) exact(s)")
print()
print(f"FP16 troncature vs torch.half() : {int((mine_tr != ref16).sum())} ecart(s) -- attendu != 0")
print(f"BF16 troncature vs torch.bfloat16 : {int((mineb_tr != refb16).sum())} ecart(s) -- attendu != 0")
# Le tirage uniforme ne peut PAS voir la zone denormale : sous 2^-14 (~6,1e-5), la
# probabilite d'y tomber vaut ~1,5e-5, soit ~0,3 valeur attendue sur 20 000. Un
# temoin aveugle exactement la ou l'implementation a un trou ne prouve rien : il
# faut un balayage qui couvre la zone.
z = np.concatenate([np.logspace(-8, -4, 20001), -np.logspace(-8, -4, 20001)]).astype(np.float32)
refz = torch.from_numpy(z).half().numpy()
minez_rn = fp32_vers_fp16(z, arrondi=True)
minez_tr = fp32_vers_fp16(z, arrondi=False)
bas = np.abs(z) < 2.0 ** -14
print()
print(f"balayage LOGARITHMIQUE sur [-1e-4,-1e-8] U [1e-8,1e-4] ({len(z)} valeurs) :")
print(f"FP16 arrondi vs torch.half() : {int((minez_rn != refz).sum())} ecart(s) exact(s)")
print(f"FP16 troncature vs torch.half() : {int((minez_tr != refz).sum())} ecart(s) -- attendu != 0")
print(f"dont SOUS le plus petit normal : {int(bas.sum())} valeurs, "
f"{int((minez_rn[bas] != refz[bas]).sum())} ecart(s) en arrondi")sur 20000 valeurs tirees uniformement dans [-4, 4] :
FP16 arrondi vs torch.half() : 0 ecart(s) exact(s)
FP16 arrondi vs numpy float16 : 0 ecart(s) exact(s)
BF16 arrondi vs torch.bfloat16 : 0 ecart(s) exact(s)
FP16 troncature vs torch.half() : 10048 ecart(s) -- attendu != 0
BF16 troncature vs torch.bfloat16 : 9892 ecart(s) -- attendu != 0
balayage LOGARITHMIQUE sur [-1e-4,-1e-8] U [1e-8,1e-4] (40002 valeurs) :
FP16 arrondi vs torch.half() : 0 ecart(s) exact(s)
FP16 troncature vs torch.half() : 18630 ecart(s) -- attendu != 0
dont SOUS le plus petit normal : 37856 valeurs, 0 ecart(s) en arrondidef erreur_absolue(approx, exact):
return np.abs(np.asarray(approx, dtype=np.float64) - np.asarray(exact, dtype=np.float64))
e_tr16 = erreur_absolue(mine_tr, x)
e_rn16 = erreur_absolue(mine_rn, x)
e_trb = erreur_absolue(mineb_tr, xb)
e_rnb = erreur_absolue(mineb_rn, xb)
print("P1. troncature jamais meilleure que l'arrondi (FP16) :", bool((e_tr16 >= e_rn16).all()))
print("P2. troncature jamais meilleure que l'arrondi (BF16) :", bool((e_trb >= e_rnb).all()))
print("P3. erreur de troncature toujours du meme signe :", bool((np.sign(mine_tr - x) == -np.sign(x)).all()))
print()
print(f"P4. rapport moyen d'erreur (troncature / arrondi), FP16 : {e_tr16.mean() / e_rn16.mean():.3f}")
print(f" rapport moyen d'erreur (troncature / arrondi), BF16 : {e_trb.mean() / e_rnb.mean():.3f}")
print()
print("Lecture : la troncature coute exactement un facteur 2 en erreur moyenne. Sur un")
print("entrainement, ce biais systematique s'accumule ; sur une inference, il deforme.")P1. troncature jamais meilleure que l'arrondi (FP16) : True
P2. troncature jamais meilleure que l'arrondi (BF16) : True
P3. erreur de troncature toujours du meme signe : False
P4. rapport moyen d'erreur (troncature / arrondi), FP16 : 2.009
rapport moyen d'erreur (troncature / arrondi), BF16 : 1.981
Lecture : la troncature coute exactement un facteur 2 en erreur moyenne. Sur un
entrainement, ce biais systematique s'accumule ; sur une inference, il deforme.L’erreur absolue ne dit rien : perdre \(10^{-3}\) sur \(10^{6}\) est anodin, perdre \(10^{-3}\) sur \(10^{-2}\) ne l’est pas. La mesure pertinente est relative :

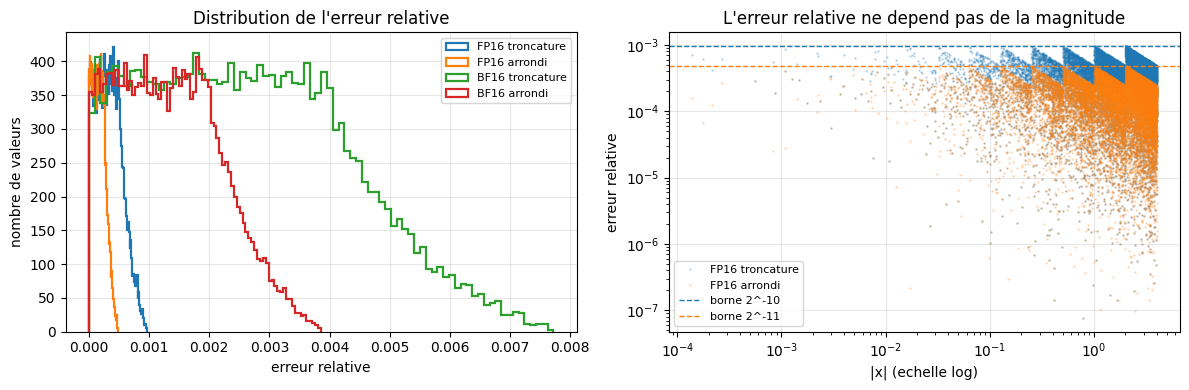

\[\varepsilon_{\text{rel}} = \frac{|x_{\text{converti}} - x|}{|x|}\]
Elle a une borne théorique exacte. La mantisse de FP16 portant 10 bits, l’unité de poids faible vaut \(2^{-10}\) en relatif. La troncature peut donc perdre jusqu’à un ulp complet :
\[\varepsilon_{\text{rel}}^{\text{tronc}} < 2^{-10} \approx 9.77\times10^{-4} \qquad\text{et}\qquad \varepsilon_{\text{rel}}^{\text{arrondi}} \le 2^{-11} \approx 4.88\times10^{-4}\]
Pour BF16, la même arithmétique avec 7 bits de mantisse donne \(2^{-7}\) et \(2^{-8}\) — huit fois pire. C’est mesurable, et c’est ce que nous allons vérifier : la théorie doit retrouver la mesure, sinon c’est l’implémentation qui est fausse.
def erreur_relative(approx, exact):
approx = np.asarray(approx, dtype=np.float64)
exact = np.asarray(exact, dtype=np.float64)
return np.abs(approx - exact) / np.abs(exact)
cas = {
"FP16 troncature": (erreur_relative(mine_tr, x), 2 ** -10),
"FP16 arrondi": (erreur_relative(mine_rn, x), 2 ** -11),
"BF16 troncature": (erreur_relative(mineb_tr, xb), 2 ** -7),
"BF16 arrondi": (erreur_relative(mineb_rn, xb), 2 ** -8),
}
print(f"{'cas':<18}{'err. rel. max':>16}{'moyenne':>14}{'borne theorie':>16}{'sous la borne ?':>18}")
print("-" * 82)
for nom, (err, borne) in cas.items():
print(f"{nom:<18}{err.max():>16.3e}{err.mean():>14.3e}{borne:>16.3e}{str(bool(err.max() <= borne)):>18}")
print()
print("La theorie et la mesure se rejoignent : la borne 2^-p est approchee, jamais depassee.")cas err. rel. max moyenne borne theorie sous la borne ?
----------------------------------------------------------------------------------
FP16 troncature 9.661e-04 3.390e-04 9.766e-04 True
FP16 arrondi 4.852e-04 1.686e-04 4.883e-04 True
BF16 troncature 7.721e-03 2.682e-03 7.812e-03 True
BF16 arrondi 3.854e-03 1.357e-03 3.906e-03 True
La theorie et la mesure se rejoignent : la borne 2^-p est approchee, jamais depassee.fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12, 4))
for nom, (err, _) in cas.items():
ax1.hist(err, bins=80, histtype="step", linewidth=1.6, label=nom)
ax1.set_xlabel("erreur relative")
ax1.set_ylabel("nombre de valeurs")
ax1.set_title("Distribution de l'erreur relative")
ax1.legend(fontsize=8)
ax2.loglog(np.abs(x), cas["FP16 troncature"][0], ".", ms=1.5, alpha=0.25, label="FP16 troncature")
ax2.loglog(np.abs(x), cas["FP16 arrondi"][0], ".", ms=1.5, alpha=0.25, label="FP16 arrondi")
ax2.axhline(2 ** -10, color="C0", ls="--", lw=1, label="borne 2^-10")
ax2.axhline(2 ** -11, color="C1", ls="--", lw=1, label="borne 2^-11")
ax2.set_xlabel("|x| (echelle log)")
ax2.set_ylabel("erreur relative")
ax2.set_title("L'erreur relative ne depend pas de la magnitude")
ax2.legend(fontsize=8)
plt.tight_layout()
plt.show()
print("L'erreur relative est BORNEE et INDEPENDANTE de la magnitude, tant qu'on reste dans")
print("les normaux : le format offre une precision relative constante sur toute sa plage.")
print("C'est cette propriete -- et non une precision absolue -- qui fait la valeur d'un flottant.")
L'erreur relative est BORNEE et INDEPENDANTE de la magnitude, tant qu'on reste dans
les normaux : le format offre une precision relative constante sur toute sa plage.
C'est cette propriete -- et non une precision absolue -- qui fait la valeur d'un flottant.La précision relative constante a une contrepartie : elle n’est vraie que dans les normaux. Aux deux extrémités de la plage, le format casse — et les deux formats ne cassent pas au même endroit. C’est là que se décide le choix FP16 vs BF16.
petites = np.array([1e-3, 1e-4, 6.1e-5, 6e-5, 1e-5, 1e-6, 1e-7, 6e-8, 1e-8, 0.0], dtype=np.float32)
f16 = fp32_vers_fp16(petites, arrondi=True)
b16 = bf16_vers_fp32(fp32_vers_bf16(petites, arrondi=True))
print(f"{'valeur FP32':>14}{'FP16':>16}{'err. rel. FP16':>18}{'BF16':>16}{'err. rel. BF16':>18}")
print("-" * 82)
for i, v in enumerate(petites):
ef = abs(float(f16[i]) - float(v)) / float(v) if v else 0.0
eb = abs(float(b16[i]) - float(v)) / float(v) if v else 0.0
print(f"{float(v):>14.3e}{float(f16[i]):>16.3e}{ef:>18.3e}{float(b16[i]):>16.3e}{eb:>18.3e}")
print()
print(f"FP16 : plus petit normal = 2^-14 = {2.0 ** -14:.3e}")
print(f"FP16 : plus petit denormalise = 2^-24 = {2.0 ** -24:.3e}")
print("FP16 : sous 2^-24, c'est ZERO -- la valeur disparait sans bruit.")
print()
seuil_normal = 2.0 ** -14
sous_seuil = [float(v) for v in petites if 0 < float(v) < seuil_normal]
print(f"Contre-intuitif : {', '.join(f'{v:.1e}' for v in sous_seuil)} sont SOUS 2^-14 "
f"= {seuil_normal:.3e},")
print("donc deja DENORMALISES -- la colonne err. rel. le dit : leur borne n'est plus")
plancher = 2.0 ** -24
print(f"2^-11 = {2.0 ** -11:.3e} mais 1/2*2^-24/v, qui ATTEINT "
f"{0.5 * 2.0 ** -24 / plancher:.0%}")
print(f"au plancher denormal (v = 2^-24 = {plancher:.3e}), et croit a mesure que v")
print("decroit -- jusqu'a ce que v passe SOUS 2^-24 et disparaisse a zero.")
print("6e-8 tombe dans les denormalises, et 1e-8 est rase a zero.") valeur FP32 FP16 err. rel. FP16 BF16 err. rel. BF16
----------------------------------------------------------------------------------
1.000e-03 1.000e-03 4.043e-04 9.995e-04 5.494e-04
1.000e-04 1.000e-04 1.660e-04 1.001e-04 1.358e-03
6.100e-05 6.098e-05 4.008e-04 6.104e-05 5.764e-04
6.000e-05 6.002e-05 3.646e-04 6.008e-05 1.358e-03
1.000e-05 1.001e-05 1.358e-03 1.001e-05 1.358e-03
1.000e-06 1.013e-06 1.328e-02 9.984e-07 1.622e-03
1.000e-07 1.192e-07 1.921e-01 1.001e-07 1.172e-03
6.000e-08 5.960e-08 6.589e-03 6.007e-08 1.172e-03
1.000e-08 0.000e+00 1.000e+00 1.001e-08 1.172e-03
0.000e+00 0.000e+00 0.000e+00 0.000e+00 0.000e+00
FP16 : plus petit normal = 2^-14 = 6.104e-05
FP16 : plus petit denormalise = 2^-24 = 5.960e-08
FP16 : sous 2^-24, c'est ZERO -- la valeur disparait sans bruit.
Contre-intuitif : 6.1e-05, 6.0e-05, 1.0e-05, 1.0e-06, 1.0e-07, 6.0e-08, 1.0e-08 sont SOUS 2^-14 = 6.104e-05,
donc deja DENORMALISES -- la colonne err. rel. le dit : leur borne n'est plus
2^-11 = 4.883e-04 mais 1/2*2^-24/v, qui ATTEINT 50%
au plancher denormal (v = 2^-24 = 5.960e-08), et croit a mesure que v
decroit -- jusqu'a ce que v passe SOUS 2^-24 et disparaisse a zero.
6e-8 tombe dans les denormalises, et 1e-8 est rase a zero.balayage = np.logspace(-10, 2, 200000).astype(np.float32)
f16b = fp32_vers_fp16(balayage, arrondi=True)
b16b = bf16_vers_fp32(fp32_vers_bf16(balayage, arrondi=True))
zero_f16 = int((f16b == 0).sum())
zero_b16 = int((b16b == 0).sum())
denorm_f16 = int(((np.abs(f16b) < 2.0 ** -14) & (f16b != 0)).sum())
denorm_b16 = int(((np.abs(b16b) < 2.0 ** -14) & (b16b != 0)).sum())
print(f"balayage de 1e-10 a 1e2 ({len(balayage)} valeurs)")
print()
print(f"{'':<12}{'rasees a zero':>16}{'en denormalise':>18}")
print("-" * 46)
print(f"{'FP16':<12}{zero_f16:>16d}{denorm_f16:>18d}")
print(f"{'BF16':<12}{zero_b16:>16d}{denorm_b16:>18d}")
fig, ax = plt.subplots()
ax.semilogx(balayage, erreur_relative(f16b, balayage), lw=1.2, label="FP16")
ax.semilogx(balayage, erreur_relative(b16b, balayage), lw=1.2, label="BF16")
ax.axvline(2.0 ** -14, color="C0", ls="--", lw=1, label="2^-14 (fin des normaux FP16)")
ax.set_xlabel("|x| (echelle log)")
ax.set_ylabel("erreur relative")
ax.set_title("Sous-flux : l'erreur relative explose quand l'exposant s'epuise")
ax.legend()
plt.tight_layout()
plt.show()balayage de 1e-10 a 1e2 (200000 valeurs)
rasees a zero en denormalise
----------------------------------------------
FP16 41238 55185
BF16 0 96412
grandes = np.array([60000.0, 65504.0, 65520.0, 70000.0, 1e38, 3.4e38], dtype=np.float32)
g16 = fp32_vers_fp16(grandes, arrondi=False)
g16r = fp32_vers_fp16(grandes, arrondi=True)
gb = bf16_vers_fp32(fp32_vers_bf16(grandes, arrondi=True))
print(f"{'valeur FP32':>14}{'FP16 tronc.':>14}{'FP16 arrondi':>15}{'BF16':>16}")
print("-" * 60)
for i, v in enumerate(grandes):
print(f"{float(v):>14.4e}{float(g16[i]):>14.4e}{float(g16r[i]):>15.4e}{float(gb[i]):>16.4e}")
print()
print("65504 est le plus grand fini de FP16 : au-dela, l'infini.")
bf16_max_fini = float((2.0 - 2.0 ** -7) * 2.0 ** 127)
print(f"BF16 a lui aussi un plafond : (2 - 2^-7) * 2^127 = {bf16_max_fini:.5e}.")
print(f"3.4e38 le DEPASSE ({3.4e38:.5e} > {bf16_max_fini:.5e}) : la derniere ligne du")
print("tableau le montre, BF16 y vaut inf. Le debordement de BF16 existe aussi,")
print("simplement plus haut que celui de FP16 (65504).")
print()
print("Notez 65520 : en troncature il retombe sur 65504 ; en arrondi au plus proche,")
print("l'egalite au pair le pousse a 65536, donc a l'infini. Le meme nombre, deux")
print("comportements opposes selon la regle d'arrondi.") valeur FP32 FP16 tronc. FP16 arrondi BF16
------------------------------------------------------------
6.0000e+04 6.0000e+04 6.0000e+04 5.9904e+04
6.5504e+04 6.5504e+04 6.5504e+04 6.5536e+04
6.5520e+04 6.5504e+04 inf 6.5536e+04
7.0000e+04 inf inf 7.0144e+04
1.0000e+38 inf inf 9.9692e+37
3.4000e+38 inf inf inf
65504 est le plus grand fini de FP16 : au-dela, l'infini.
BF16 a lui aussi un plafond : (2 - 2^-7) * 2^127 = 3.38953e+38.
3.4e38 le DEPASSE (3.40000e+38 > 3.38953e+38) : la derniere ligne du
tableau le montre, BF16 y vaut inf. Le debordement de BF16 existe aussi,
simplement plus haut que celui de FP16 (65504).
Notez 65520 : en troncature il retombe sur 65504 ; en arrondi au plus proche,
l'egalite au pair le pousse a 65536, donc a l'infini. Le meme nombre, deux
comportements opposes selon la regle d'arrondi.| Portée (exposant) | Précision (mantisse) | Erreur relative | Sous-flux franc | Débordement | |
|---|---|---|---|---|---|
| FP16 | étroite (\(\pm65504\)) | fine (10 bits) | \(\sim10^{-3}\) | sous \(6\times10^{-8}\) | oui, à 65504 |
| BF16 | large (celle de FP32) | grossière (7 bits) | \(\sim10^{-2}\) | jamais en pratique | oui, mais à \(3{,}3895\times10^{38}\) |
Conséquence pratique. Un tenseur d’activations ou de gradients, dont la magnitude s’étale sur plusieurs décades, souffre moins en BF16 malgré sa mantisse pauvre : mieux vaut une valeur grossière qu’un zéro ou un infini. Un tenseur de poids calibré, dont les valeurs vivent dans une plage connue et resserrée, tire au contraire tout le bénéfice des 10 bits de FP16. C’est exactement l’arbitrage que le bloc A.2 (INT8, avec ses échelles) formalise.
Le cas d’usage réel n’est pas la conversion d’un nombre isolé, mais le produit matriciel : c’est lui qui domine le coût d’un réseau, et lui qui décide du format des accélérateurs. On compare donc trois exécutions du même A @ B sur des matrices \(100\times100\) :
La référence est le produit en float64, pour que l’erreur mesurée soit celle de la conversion et non celle de la référence.
A = rng.normal(0, 1, (100, 100)).astype(np.float32)
B = rng.normal(0, 1, (100, 100)).astype(np.float32)
reference = A.astype(np.float64) @ B.astype(np.float64)
A16 = fp32_vers_fp16(A, arrondi=True)
B16 = fp32_vers_fp16(B, arrondi=True)
Ab = bf16_vers_fp32(fp32_vers_bf16(A, arrondi=True))
Bb = bf16_vers_fp32(fp32_vers_bf16(B, arrondi=True))
def erreur_produit(matrice):
matrice = np.asarray(matrice, dtype=np.float64)
return np.abs(matrice - reference).max() / np.abs(reference).max()
resultats = {
"FP16, accumulation FP32": A16.astype(np.float32) @ B16.astype(np.float32),
"FP16, accumulation FP16": (A16 @ B16),
"BF16, accumulation FP32": Ab @ Bb,
}
print(f"{'execution':<26}{'err. rel. max':>16}{'dtype numpy':>16}")
print("-" * 58)
for nom, res in resultats.items():
print(f"{nom:<26}{erreur_produit(res):>16.3e}{str(np.asarray(res).dtype):>16}")
r16 = erreur_produit(resultats["FP16, accumulation FP32"])
rb = erreur_produit(resultats["BF16, accumulation FP32"])
print()
print("Le rapport BF16 / FP16 en accumulation FP32 mesure l'ecart de mantisse :")
print(f" {rb:.3e} / {r16:.3e} = {rb / r16:.2f} (theorie : 2^(10-7) = 8)")execution err. rel. max dtype numpy
----------------------------------------------------------
FP16, accumulation FP32 3.507e-04 float32
FP16, accumulation FP16 5.018e-04 float16
BF16, accumulation FP32 2.631e-03 float32
Le rapport BF16 / FP16 en accumulation FP32 mesure l'ecart de mantisse :
2.631e-03 / 3.507e-04 = 7.50 (theorie : 2^(10-7) = 8)n_lignes = 20
accumule = np.zeros((n_lignes, 100), dtype=np.float16)
for i in range(n_lignes):
for k in range(100):
accumule[i] = (accumule[i] + A16[i, k] * B16[k]).astype(np.float16)
exact = A16[:n_lignes].astype(np.float64) @ B16.astype(np.float64)
def erreur_partielle(matrice):
matrice = np.asarray(matrice, dtype=np.float64)
return np.abs(matrice - exact).max() / np.abs(exact).max()
print(f"accumulation FP16 sequentielle (boucle explicite) : {erreur_partielle(accumule):.3e}")
print(f"numpy A16 @ B16 : {erreur_partielle((A16 @ B16)[:n_lignes]):.3e}")
print(f"accumulation FP32 : {erreur_partielle((A16.astype(np.float32) @ B16.astype(np.float32))[:n_lignes]):.3e}")
print()
print("numpy est nettement plus precis que la boucle FP16 naive : il n'accumule donc PAS en")
print("float16 pur. Mais l'ecart avec l'accumulation FP32 reste de plusieurs ordres de")
print("grandeur -- c'est pourquoi tout accelerateur serieux accumule en FP32.")
v = np.float16(1.0)
for _ in range(4096):
v = np.float16(v + np.float16(0.0005))
print()
print(f"1.0 + 4096 x 0.0005, accumule en FP16 un par un : {float(v):.4f}")
print(f"valeur exacte : {1 + 4096 * 0.0005:.4f}")
print("Chaque 0.0005 est sous la moitie de l'ulp de 1.0 (2^-11) : il est absorbe et perdu.")
print("Additionner 4096 fois un petit nombre ne donne pas le meme resultat que l'ajouter une")
print("fois -- en virgule flottante, l'ordre des operations change le resultat.")accumulation FP16 sequentielle (boucle explicite) : 2.545e-03
numpy A16 @ B16 : 3.255e-04
accumulation FP32 : 2.975e-07
numpy est nettement plus precis que la boucle FP16 naive : il n'accumule donc PAS en
float16 pur. Mais l'ecart avec l'accumulation FP32 reste de plusieurs ordres de
grandeur -- c'est pourquoi tout accelerateur serieux accumule en FP32.
1.0 + 4096 x 0.0005, accumule en FP16 un par un : 2.0000
valeur exacte : 3.0480
Chaque 0.0005 est sous la moitie de l'ulp de 1.0 (2^-11) : il est absorbe et perdu.
Additionner 4096 fois un petit nombre ne donne pas le meme resultat que l'ajouter une
fois -- en virgule flottante, l'ordre des operations change le resultat.torch.allclose n’est pas ==Dernier point, et il piège tout le monde. torch.allclose compare avec deux tolérances combinées :
\[|a - b| \le \text{atol} + \text{rtol} \times |b|\]
Ses valeurs par défaut (rtol=1e-5, atol=1e-8) sont calibrées pour du float32. Les appliquer à un tenseur FP16 fait échouer la comparaison sur des valeurs parfaitement correctes — l’erreur de conversion (jusqu’à \(5\times10^{-4}\)) dépasse largement \(10^{-5}\). Les valeurs usuelles pour FP16 sont rtol=1e-3, atol=1e-5 (celles que la documentation PyTorch emploie dans ses exemples).
Un premier piège encore plus immédiat : torch.allclose refuse de comparer deux dtypes différents — il lève une RuntimeError: Float did not match Half au lieu de renvoyer False. Comparer directement un tenseur FP32 à un tenseur FP16 ne teste donc rien du tout.
C’est le piège classique de la quantification : croire qu’un test échoue alors que c’est la tolérance qui est fausse. Un test de non-régression sur un modèle quantifié doit utiliser des tolérances adaptées au format de stockage, pas au format de calcul.
t_fp32 = torch.from_numpy(x)
t_fp16 = torch.from_numpy(mine_rn)
print("1) Comparer directement deux dtypes differents :")
try:
torch.allclose(t_fp32, t_fp16)
print(" aucune exception")
except RuntimeError as err:
print(f" RuntimeError : {err}")
print(" torch refuse de comparer float32 et float16 -- il ne renvoie meme pas False.")
print()
print("2) Meme dtype (le tenseur FP16 remonte en FP32), tolerances par defaut :")
print(" torch.allclose(fp32, fp16.float()) :", bool(torch.allclose(t_fp32, t_fp16.float())))
print()
print("3) Meme dtype, tolerances adaptees a FP16 (rtol=1e-3, atol=1e-5) :")
print(
" torch.allclose(fp32, fp16.float(), rtol=1e-3, atol=1e-5) :",
bool(torch.allclose(t_fp32, t_fp16.float(), rtol=1e-3, atol=1e-5)),
)
print()
print("La conversion est identique dans les cas 2 et 3 : seules les tolerances changent.")
print("C'est le test qui etait mal calibre, pas la conversion.")
torch.testing.assert_close(t_fp32.half(), t_fp16, rtol=1e-3, atol=1e-5)
print()
print("torch.testing.assert_close(half(), fp16, rtol=1e-3, atol=1e-5) : passe")1) Comparer directement deux dtypes differents :
RuntimeError : Float did not match Half
torch refuse de comparer float32 et float16 -- il ne renvoie meme pas False.
2) Meme dtype (le tenseur FP16 remonte en FP32), tolerances par defaut :
torch.allclose(fp32, fp16.float()) : False
3) Meme dtype, tolerances adaptees a FP16 (rtol=1e-3, atol=1e-5) :
torch.allclose(fp32, fp16.float(), rtol=1e-3, atol=1e-5) : True
La conversion est identique dans les cas 2 et 3 : seules les tolerances changent.
C'est le test qui etait mal calibre, pas la conversion.
torch.testing.assert_close(half(), fp16, rtol=1e-3, atol=1e-5) : passeQuatre exercices, du plus mécanique au plus proche de l’industrie. Ils se font dans l’ordre : le premier valide la compréhension du layout, le dernier amorce le notebook suivant du bloc.
Rappel : une cellule d’exercice est un squelette à compléter, jamais une erreur volontaire. Le notebook doit continuer à s’exécuter de bout en bout — les cellules suivantes ne dépendent pas de vos réponses.
Écrivez fp16_vers_fp32(motifs), qui prend un tableau de motifs binaires uint16 de FP16 et reconstruit les float32 correspondants.
<< 13). L’exposant 0 est un cas à part.fp16_vers_fp32(fp32_vers_fp16(x, arrondi=True).view(np.uint16)) doit redonner exactement x.astype(np.float16).x survit-elle exactement à l’aller-retour FP32 → FP16 → FP32 ? Expliquez le chiffre obtenu.def fp16_vers_fp32(motifs):
"""FP16 (motif uint16) -> FP32."""
resultat = None # TODO etudiant : re-biaiser l'exposant et decaler la mantisse
return resultat
survivantes = None # TODO etudiant : compter les valeurs qui survivent exactement a l'aller-retour
print("Exercice a completer : fp16_vers_fp32")Exercice a completer : fp16_vers_fp32Générez un balayage de magnitudes (par exemple np.logspace(-12, 3, 100000)) puis comptez, en FP16 et en BF16 :
combien de valeurs deviennent exactement zéro ;
combien tombent en dénormalisé (strictement sous \(2^{-14}\) et non nulles) ;
l’erreur relative maximale dans la zone dénormalisée, comparée à celle des normaux.
Indice — l’erreur relative se calcule avec erreur_relative() définie plus haut.
Question — pourquoi l’erreur relative des dénormalisés peut-elle dépasser la borne \(2^{-11}\) ? Que protège-t-on en sacrifiant ainsi la précision relative ?
zone = np.logspace(-12, 3, 100000).astype(np.float32)
nb_zero_fp16 = None # TODO etudiant
nb_denorm_fp16 = None # TODO etudiant
err_rel_denorm = None # TODO etudiant
print("Exercice a completer : recensement du sous-flux")Exercice a completer : recensement du sous-fluxEn FP16, une valeur au-dessus de 65504 devient l’infini et contamine tout calcul en aval. L’alternative industrielle est la saturation (clipping) : ramener à \(\pm65504\) plutôt que de laisser filer à l’infini.
Implémentez fp32_vers_fp16_sature(x), qui produit exactement la conversion normale sauf qu’aucune valeur ne devient infinie (les NaN d’entrée restent des NaN). Sur une loi à queue lourde (rng.standard_t(df=3, size=200000) * 1000), comptez :
combien de valeurs partent à l’infini sans saturation ;
combien sont saturées avec ;
dans les deux cas, l’erreur relative maximale hors valeurs non finies.
Question — dans un réseau réel, pourquoi préférer la saturation à l’infini ? Que devient une ligne de produit matriciel contenant un seul infini ?
queue_lourde = (rng.standard_t(df=3, size=200000) * 1000).astype(np.float32)
def fp32_vers_fp16_sature(x):
"""FP32 -> FP16, sans jamais produire d'infini (saturation a +-65504)."""
resultat = None # TODO etudiant
return resultat
nb_inf = None # TODO etudiant
nb_satures = None # TODO etudiant
print("Exercice a completer : saturation")Exercice a completer : saturationVoici un phénomène que vous pouvez déjà observer : un tenseur dont toutes les valeurs sont petites (\(\sim10^{-6}\)) tombe intégralement dans la zone dénormalisée de FP16, voire à zéro — alors que FP16 sait parfaitement représenter ces nombres relativement.
La solution est celle de toute la quantification entière : décaler l’échelle avant de convertir, puis la remettre. Écrivez convertir_avec_echelle(x) :
echelle = np.abs(x).max() / 65504.0 (pour que le maximum tombe sur le plus grand fini de FP16) ;x / echelle en FP16 ;echelle pour revenir en FP32.Comparez l’erreur relative maximale avec et sans mise à l’échelle sur x_petit = (rng.normal(0, 1, 20000) * 1e-6).astype(np.float32).
scale de la quantification INT8, où s’ajoute un zero-point pour absorber l’asymétrie. Le notebook 3.9a en fait l’implémentation complète.x_petit = (rng.normal(0, 1, 20000) * 1e-6).astype(np.float32)
def convertir_avec_echelle(x):
"""Conversion FP16 precedee d'un decalage d'echelle (amorce du scale INT8)."""
resultat = None # TODO etudiant
return resultat
err_sans = None # TODO etudiant
err_avec = None # TODO etudiant
print("Exercice a completer : conversion avec echelle")Exercice a completer : conversion avec echelleNous avons implémenté from scratch, en numpy pur, la conversion FP32 → FP16/BF16 : les trois champs, le re-biaisage de l’exposant, la troncature de mantisse, et les trois zones limites — normaux, débordement, dénormalisés. La validation est en deux temps : accord bit à bit avec PyTorch pour l’arrondi (sur 20 000 valeurs), vérification par propriétés pour la troncature.
Ce que la mesure a établi :
torch.allclose aux valeurs par défaut échoue sur une conversion FP16 correcte : le test est mal calibré, pas la conversion.| Bloc | Notebook | Sujet | État |
|---|---|---|---|
| A.1 | 3.9 (ce notebook) | FP32 → FP16/BF16, from scratch | livré |
| A.2 | 3.9a-Compression-Quantization-INT8 |
INT8 dynamic et static, scale + zero-point, calibration KL | livré |
| A.3 | 3.9b |
pruning magnitude, filtres structurés, Lottery Ticket | épic #16060 |
| A.4 | 3.9c |
distillation étendue (feature-based, attention-based) | épic #16060 |
| B | 3.9d/3.9e |
comparatifs SOTA des librairies PyTorch | épic #16060 |
Ce notebook ne quantifie rien au sens industriel : il convertit un format flottant en un autre, sans calibration ni données. C’est délibéré — c’est le socle sur lequel la quantification entière se construit. Le notebook suivant, 3.9a, remplace les 32 bits flottants par 8 bits entiers plus une échelle et un point zéro : c’est là qu’apparaissent la calibration, la perte d’information irréversible, et le vrai compromis taille / latence / précision.
