ICT-8 — Paysages d’attracteurs & signaux precurseurs : les deux tressees

Serie ICT (Integrated Causal Trajectories, Epic #4588) — strate 2 : morphogenese dynamique. Prerequis conseilles : ICT-0-Framing, et les notebooks de causal emergence ICT-5 / ICT-6.

Pourquoi monter d’un cran

La strate 1 de la serie (le tri auto-organise, ICT-2 a ICT-7) etait le bon marche-pied : transparente, calculable, et déjà porteuse de « competences inattendues » reelles. Mais elle bute sur trois limites pour qui veut voir apparaitre l’agence et l’organisation multi-echelle :

  1. un attracteur global unique, dont le but (le tableau trie) est impose de l’exterieur ;
  2. aucun point de consigne intrinseque — rien que le système « cherche » de lui-même ;
  3. pas de hiérarchie generatrice — la richesse multi-echelle y est analytique, pas produite par la dynamique.

Ce notebook ouvre la strate 2 sur un substrat qui leve la première et la troisieme limite : un système bistable a bifurcation pli. ICT-9 levera la deuxieme (l’agence comme regeneration vers une consigne).

Le principe : les deux tressees

Tout au long de ce notebook, deux fils sont tresses :

  • le fil metaphorique — un paysage avec des vallees, une bascule catastrophique, une memoire de la proximite du desastre ;
  • le fil de la mesure — chaque image est adossee a une grandeur calculee sur un vrai modèle (equilibres, potentiel effectif, valeur propre, variance, autocorrelation, tau de Kendall).

La metaphore n’est creditee qu’au vu de ce qu’une mesure explicite en montre — c’est la traduction directe de la these de Levin : les revendications cognitives sont des revendications de protocole. On verra même, sans complaisance, qu’une mesure naive fabrique ou masque le signal : la credibilite de la metaphore tient entierement a la rigueur du protocole.

Statut épistémique — Établi : Les early-warning signals (Scheffer 2009) précèdent la bifurcation pli — signal local, pas déterminisme. Portée et détail dans la matrice de dissociations.

import os, sys
import numpy as np
import matplotlib.pyplot as plt

sys.path.insert(0, os.path.abspath("."))
from ict.bistable import GrazingModel
from ict import early_warning as ew

GRAINE = 8  # reproductibilite
np.random.seed(GRAINE)

modele = GrazingModel(r=1.0, K=10.0, h=1.0)
c_fold = modele.find_fold(1.5, 3.5, n=4000)
print(f"Modele de paturage de May (1977) : r={modele.r}, K={modele.K}, h={modele.h}")
print(f"Bifurcation pli localisee a  c_fold ~= {c_fold:.3f}")
Modele de paturage de May (1977) : r=1.0, K=10.0, h=1.0
Bifurcation pli localisee a  c_fold ~= 2.604

1. Le modèle — paturage de May (1977)

On etudie une biomasse de vegetation \(x\) broutee a une pression \(c\) :

\[\frac{dx}{dt} \;=\; \underbrace{r\,x\Big(1-\frac{x}{K}\Big)}_{\text{croissance logistique}} \;-\; \underbrace{c\,\frac{x^2}{x^2+h^2}}_{\text{broutage (reponse de type III)}}\]

C’est le système canonique de la litterature des early-warning signals (Scheffer et al., Nature 2009 ; Dakos et al. 2012). Sa structure, pour \(c\) faible, est celle des etats stables alternatifs :

  • un etat vegetalise haut (\(x\) eleve) et un etat surpature bas (\(x\) faible) coexistent, separes par un equilibre instable (le col) ;
  • l’etat vraiment vide \(x=0\) est, lui, instable : la reponse de broutage s’annule en \(x^2\) pres de zero, donc la vegetation repart toujours du quasi-neant.

Quand la pression \(c\) franchit un seuil \(c_\text{fold}\), l’etat haut et le col fusionnent et disparaissent (le pli) : le système bascule catastrophiquement vers l’etat bas. C’est un changement de regime, pas une extinction — et c’est exactement le genre de transition qu’on aimerait voir venir.

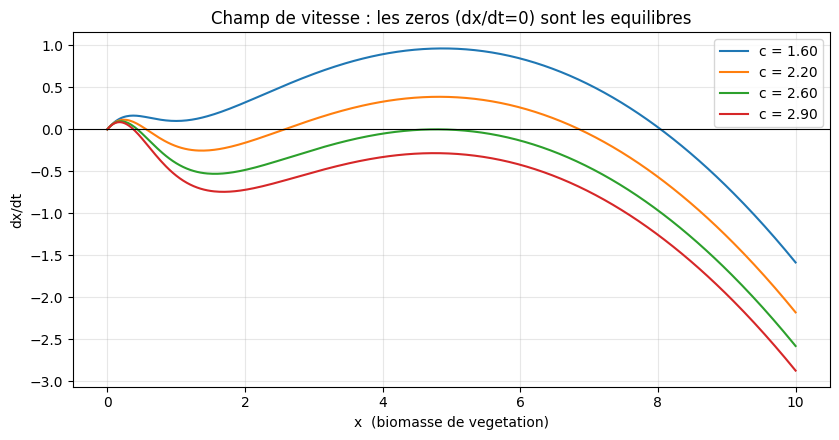

fig, ax = plt.subplots(figsize=(8.5, 4.5))
xs = np.linspace(0, 10, 400)
for c in [1.6, 2.2, c_fold, 2.9]:
    ax.plot(xs, modele.rate(xs, c), label=f"c = {c:.2f}")
ax.axhline(0, color="k", lw=0.8)
ax.set_xlabel("x  (biomasse de vegetation)"); ax.set_ylabel("dx/dt")
ax.set_title("Champ de vitesse : les zeros (dx/dt=0) sont les equilibres")
ax.legend(); ax.grid(alpha=0.3)
plt.tight_layout(); plt.show()

for c in (1.8, c_fold, 3.2):
    eqs = modele.equilibria(c)
    desc = ", ".join(f"{x:.2f}{'(s)' if st else '(i)'}" for x, st in eqs)
    print(f"c={c:.2f} : equilibres [{desc}]   (s=stable, i=instable)")

c=1.80 : equilibres [0.00(i), 1.00(s), 1.30(i), 7.70(s)]   (s=stable, i=instable)
c=2.60 : equilibres [0.00(i), 0.44(s), 4.75(i), 4.81(s)]   (s=stable, i=instable)
c=3.20 : equilibres [0.00(i), 0.34(s)]   (s=stable, i=instable)

Lecture chiffree - l’anatomie du pli en trois instantanes. La sortie imprime les equilibres pour trois pressions. A \(c=1{,}80\) : quatre equilibres, dont le col instable a \(1{,}30\) et le puits haut stable a \(7{,}70\) – un ecart col-puits de \(6{,}4\) (les deux etats stables, \(1{,}00\) et \(7{,}70\), sont eux separes de \(6{,}70\)). A \(c=2{,}60\) : le col (\(4{,}75\)) et le puits haut (\(4{,}81\)) sont a \(0{,}06\) l’un de l’autre – la fusion est en train de s’accomplir, et c’est exactement la pression que les mesures EWS de la section 4 retiendront comme seuil nominal. A \(c=3{,}20\) : il ne reste que l’equilibre bas \(0{,}34\) ; le paysage a deux puits a cesse d’exister. L’ecart col-puits se comprime de \(6{,}4\) a \(0{,}06\) sur la meme plage de \(c\) qui fait monter les precurseurs – la figure de gauche montre l’aplatissement du puits, la sortie en donne la geometrie exacte.

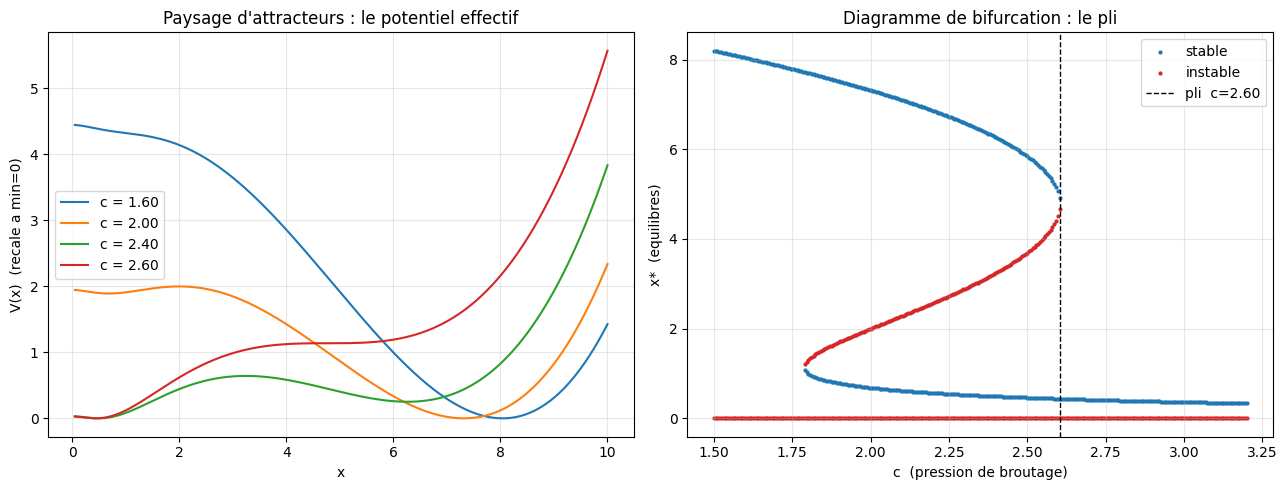

2. Le paysage d’attracteurs

Le modèle derive d’un potentiel effectif \(V(x)\) tel que \(\dfrac{dx}{dt} = -\dfrac{dV}{dx}\) :

\[V(x) = -\frac{r x^2}{2} + \frac{r x^3}{3K} + c\,x - c\,h\,\arctan\!\frac{x}{h}.\]

Ce potentiel n’est pas ajuste a la main : il est l’antiderivee exacte du champ. Ses minima sont les attracteurs (les vallees ou la bille se repose), son maximum local est le col qui les separe. A gauche, on voit le puits haut s’aplatir a mesure que \(c\) augmente ; a droite, le diagramme de bifurcation montre les branches stables et instable se rejoindre au pli.

fig, (axL, axR) = plt.subplots(1, 2, figsize=(13, 5))

# -- gauche : potentiel effectif V(x), recale a min=0 ; le puits haut s'aplatit --
xs = np.linspace(0.05, 10, 500)
for c in [1.6, 2.0, 2.4, c_fold]:
    V = modele.potential(xs, c)
    axL.plot(xs, V - V.min(), label=f"c = {c:.2f}")
axL.set_xlabel("x"); axL.set_ylabel("V(x)  (recale a min=0)")
axL.set_title("Paysage d'attracteurs : le potentiel effectif")
axL.legend(); axL.grid(alpha=0.3)

# -- droite : diagramme de bifurcation --
cg = np.linspace(1.5, 3.2, 300)
cs, xeq, st = modele.bifurcation_branches(cg)
axR.scatter(cs[st], xeq[st], s=4, color="C0", label="stable")
axR.scatter(cs[~st], xeq[~st], s=4, color="C3", label="instable")
axR.axvline(c_fold, ls="--", color="k", lw=1, label=f"pli  c={c_fold:.2f}")
axR.set_xlabel("c  (pression de broutage)"); axR.set_ylabel("x*  (equilibres)")
axR.set_title("Diagramme de bifurcation : le pli")
axR.legend(); axR.grid(alpha=0.3)
plt.tight_layout(); plt.show()

Exercice 1 — la hauteur de la barriere

Le col qui protege l’etat haut a une hauteur \(\Delta V = V(x_\text{instable}) - V(x_\text{haut})\). Fil metaphorique : c’est la profondeur de la vallee haute — combien d’energie il faudrait pour en sortir. Fil de la mesure : completez la fonction ci-dessous et verifiez qu’elle tend vers 0 au pli (le puits s’aplatit). C’est une première lecture quantitative du « danger ».

Indices : modèle.equilibria(c) renvoie [(x, stable), ...] ; l’etat haut est la plus grande racine stable, le col est la racine instable (\(x>0\)) ; modèle.potential(x, c) evalue \(V\).

def hauteur_de_barriere(c):
    """Renvoie V(x_instable) - V(x_haut) : la hauteur du col protegeant l'etat haut.
    Doit tendre vers 0 au pli. Renvoyer None tant que l'exercice n'est pas complete."""
    # TODO etudiant : recuperer x_haut (plus grande racine stable) et x_instable (racine instable >0),
    #                 puis renvoyer modele.potential(x_instable, c) - modele.potential(x_haut, c)
    # eqs = modele.equilibria(c)
    # x_haut = max(x for x, st in eqs if st and x > 1e-6)
    # x_instable = [x for x, st in eqs if (not st) and x > 1e-6][0]
    # return float(modele.potential(x_instable, c) - modele.potential(x_haut, c))
    return None  # TODO

# Verification (a decommenter une fois l'exercice complete) :
# for c in [1.8, 2.2, 2.4, 2.55]:
#     print(f"c={c:.2f} : barriere = {hauteur_de_barriere(c):.4f}")
print("Exercice 1 a completer : la barriere du col doit decroitre vers 0 au pli.")
Exercice 1 a completer : la barriere du col doit decroitre vers 0 au pli.

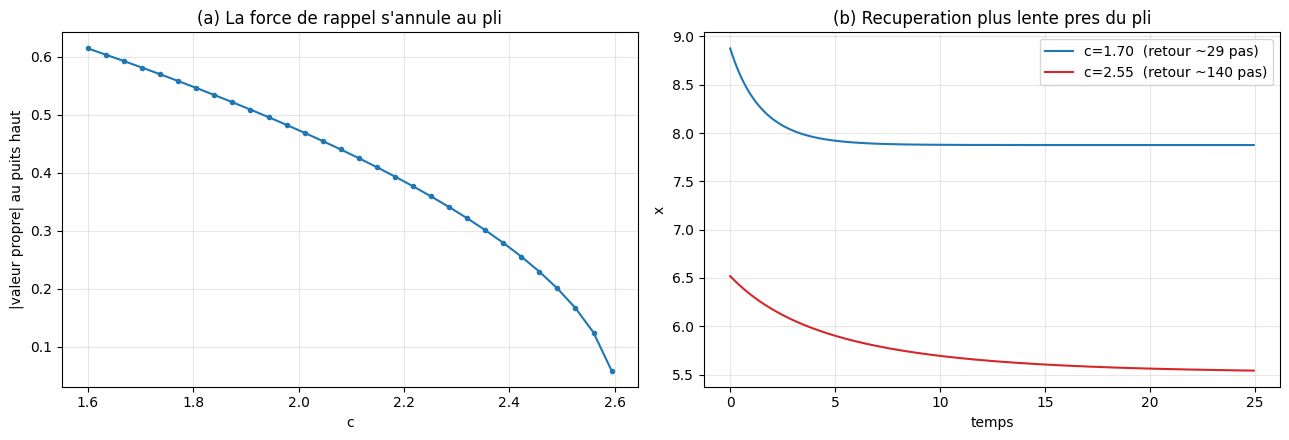

3. Le ralentissement critique

Pres du pli, la valeur propre de l’equilibre haut (la pente \(f'(x^*)\), force de rappel) tend vers zero : le système recupere de plus en plus lentement de ses perturbations. C’est le mécanisme physique qui produit les signaux precurseurs. On le voit de deux facons : (a) directement, \(|f'(x^*)| \to 0\) ; (b) une même perturbation met plus longtemps a se resorber pres du pli.

# (a) valeur propre locale au puits haut -> 0 au pli
cs_loc = np.linspace(1.6, c_fold - 0.01, 30)
lam = np.array([modele.rate_prime(max(x for x, st in modele.equilibria(c) if st), c) for c in cs_loc])

fig, (a1, a2) = plt.subplots(1, 2, figsize=(13, 4.5))
a1.plot(cs_loc, -lam, "o-", ms=3)
a1.set_xlabel("c"); a1.set_ylabel("|valeur propre| au puits haut")
a1.set_title("(a) La force de rappel s'annule au pli"); a1.grid(alpha=0.3)

# (b) recuperation deterministe d'une meme perturbation (vers le haut), loin vs pres du pli
for c, col in [(1.7, "C0"), (c_fold - 0.05, "C3")]:
    xhigh = max(x for x, st in modele.equilibria(c) if st)
    x, dt, traj = xhigh + 1.0, 0.05, []
    for _ in range(500):
        traj.append(x); x = x + dt * float(modele.rate(x, c))
    traj = np.array(traj); t = np.arange(len(traj)) * dt
    rt = ew.recovery_time(traj, baseline=xhigh, tol=0.05 * xhigh)
    a2.plot(t, traj, color=col, label=f"c={c:.2f}  (retour ~{rt} pas)")
a2.set_xlabel("temps"); a2.set_ylabel("x")
a2.set_title("(b) Recuperation plus lente pres du pli"); a2.legend(); a2.grid(alpha=0.3)
plt.tight_layout(); plt.show()

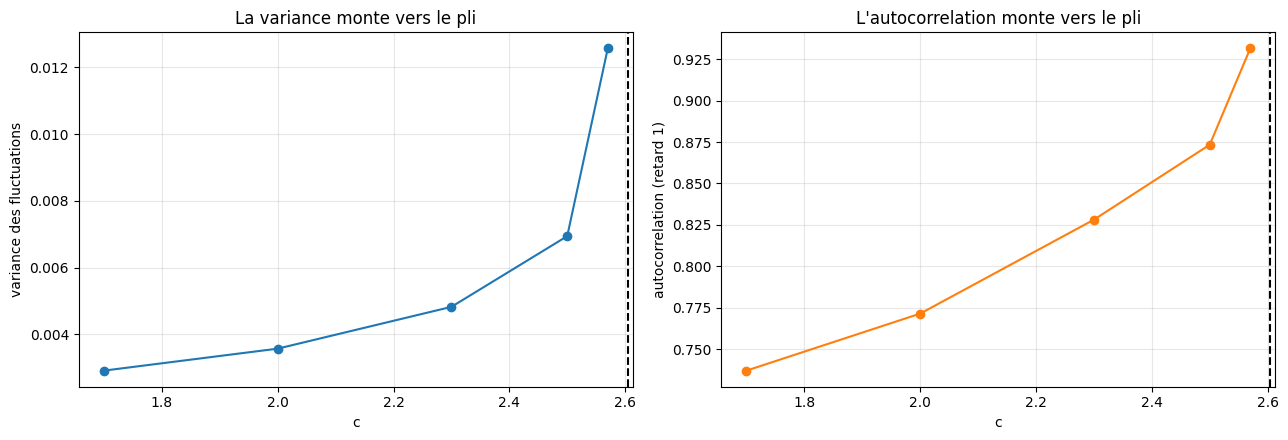

4. Les signaux precurseurs — variance et autocorrelation

Le ralentissement critique laisse deux empreintes statistiques dans les fluctuations d’un système bruite, avant la bascule :

  • la variance augmente (le système s’ecarte plus loin et plus longtemps de l’equilibre) ;
  • l’autocorrelation de retard 1 (AR1) augmente (les ecarts persistent — la « memoire » s’allonge).

On applique le protocole canonique (Dakos/Scheffer) : a chaque \(c\) fixe approchant le pli, une simulation stochastique stationnaire, puis variance et AR1 des fluctuations (après amincissement et detrendage — on y revient juste après). On attend que les deux montent vers le pli.

c_values = [1.7, 2.0, 2.3, 2.5, 2.57]
variances, ar1s = [], []
for c in c_values:
    xhigh = max(x for x, st in modele.equilibria(c) if st)
    serie = modele.simulate_sde(c=c, x0=xhigh, sigma=0.06, dt=0.01, T=300000,
                                seed=GRAINE + int(c * 100))
    s = ew.detrend(ew.thin(serie[50000:], factor=50), sigma=50)  # burn-in + thin + detrend
    variances.append(s.var()); ar1s.append(ew.lag1_autocorr(s))
variances, ar1s = np.array(variances), np.array(ar1s)

tau_v, p_v = ew.kendall_tau(c_values, variances)
tau_a, p_a = ew.kendall_tau(c_values, ar1s)
for c, v, a in zip(c_values, variances, ar1s):
    print(f"c={c:.2f}  (pli-c = {c_fold-c:+.2f})   variance={v:.5f}   AR1={a:+.4f}")
print(f"\nTendance vers le pli :  variance  tau={tau_v:+.2f} (p={p_v:.1e})"
      f"    AR1  tau={tau_a:+.2f} (p={p_a:.1e})")

fig, (a1, a2) = plt.subplots(1, 2, figsize=(13, 4.5))
a1.plot(c_values, variances, "o-"); a1.axvline(c_fold, ls="--", color="k")
a1.set_xlabel("c"); a1.set_ylabel("variance des fluctuations")
a1.set_title("La variance monte vers le pli"); a1.grid(alpha=0.3)
a2.plot(c_values, ar1s, "o-", color="C1"); a2.axvline(c_fold, ls="--", color="k")
a2.set_xlabel("c"); a2.set_ylabel("autocorrelation (retard 1)")
a2.set_title("L'autocorrelation monte vers le pli"); a2.grid(alpha=0.3)
plt.tight_layout(); plt.show()
c=1.70  (pli-c = +0.90)   variance=0.00291   AR1=+0.7370
c=2.00  (pli-c = +0.60)   variance=0.00357   AR1=+0.7714
c=2.30  (pli-c = +0.30)   variance=0.00482   AR1=+0.8282
c=2.50  (pli-c = +0.10)   variance=0.00694   AR1=+0.8734
c=2.57  (pli-c = +0.03)   variance=0.01256   AR1=+0.9315

Tendance vers le pli :  variance  tau=+1.00 (p=1.4e-02)    AR1  tau=+1.00 (p=1.4e-02)

Lecture chiffree - la montee des deux precurseurs. Les cinq lignes vont de \(c=1{,}70\) (+0,90 du pli) a \(c=2{,}57\) (+0,03 du pli) : la variance passe de \(0{,}00291\) a \(0{,}01256\) (multiplication par \(4{,}3\)) et l’AR1 de \(0{,}7370\) a \(0{,}9315\) : l’AR1 gagne \(0{,}19\) sur la table, et il lui reste une marge de \(0{,}07\) avant saturation (\(1 - \mathrm{AR1}\), la definition reprise en section 5). Les deux colonnes montent donc de conserve – c’est la co-signature du ralentissement critique : le systeme s’ecarte plus loin (variance) et oublie plus lentement (AR1). Le test de tendance conclut sur les deux a \(\tau = +1{,}00\) (\(p = 1{,}4\times10^{-2}\)) : monotonie parfaite sur 5 points, mais la significativite qui restera modeste – c’est le prix d’un echantillonnage stationnaire rare ; la valeur de la table n’est pas la certitude, c’est la direction.

5. Sans complaisance : la lecon de protocole

Voici le fil le plus important du notebook. Les deux indicateurs ci-dessus ne se mesurent pas naivement. Sur la même serie pres du pli :

  • si on calcule l’AR1 sur la serie brute (pas d’integration très fin devant le temps de relaxation), elle est ecrasee pres de 1 et n’a aucune marge pour monter — le signal est invisible. Il faut amincir la serie a une cadence comparable au temps de relaxation ;
  • si on calcule la variance sans retirer la tendance, on mesure la derive déterministe de l’equilibre, pas les fluctuations — on peut ainsi fabriquer un faux signal ou masquer le vrai.

Autrement dit : la metaphore « le système ralentit » n’est creditee que parce qu’on l’a mesuree correctement. Une première mesure naive de ce notebook avait d’ailleurs echoue — c’est le protocole, pas le substrat, qui etait en cause.

c = 2.55
xhigh = max(x for x, st in modele.equilibria(c) if st)
serie = modele.simulate_sde(c=c, x0=xhigh, sigma=0.06, dt=0.01, T=300000, seed=GRAINE)[50000:]

ar1_dense = ew.lag1_autocorr(serie)                  # brute (sur-echantillonnee)
ar1_thin  = ew.lag1_autocorr(ew.thin(serie, 50))     # amincie
var_brute    = serie.var()                           # tendance incluse
var_detrend  = ew.detrend(serie, sigma=2000).var()   # fluctuations seules

print(f"AR1 brute (sur-echantillonnee) = {ar1_dense:.4f}   <- saturee pres de 1, sans marge")
print(f"AR1 apres amincissement (x50)  = {ar1_thin:.4f}   <- le vrai signal se degage")
print(f"variance brute (tendance incluse)    = {var_brute:.5f}")
print(f"variance des fluctuations (detrendee) = {var_detrend:.5f}")
print("\nMeme systeme, meme instant : la mesure naive masque, le protocole correct revele.")
AR1 brute (sur-echantillonnee) = 0.9987   <- saturee pres de 1, sans marge
AR1 apres amincissement (x50)  = 0.9386   <- le vrai signal se degage
variance brute (tendance incluse)    = 0.01427
variance des fluctuations (detrendee) = 0.00980

Meme systeme, meme instant : la mesure naive masque, le protocole correct revele.

Lecture chiffree - les deux pollutions de la mesure. La meme serie, pres du pli, donne deux verdicts qui ne se ressemblent pas. AR1 : la mesure brute (sur-echantillonnee) rend \(0{,}9987\) – collee a 1, sa marge avant saturation n’est que de \(0{,}0013\) et aucun signal ne peut y grimper. Apres amincissement x50, la meme serie rend \(0{,}9386\) : une marge de \(0{,}06\) au lieu de \(0{,}0013\) (environ 47 fois plus large), et le signal redevient lisible. Variance : la mesure brute (tendance incluse) rend \(0{,}01427\), contre \(0{,}00980\) une fois les fluctuations detrendees – la derive deterministe de l’equilibre represente donc \(0{,}00447\), soit ~31 % de la variance brute. Mesurer sans detrendre, ce n’est pas mesurer les fluctuations du puits, c’est mesurer la pente du puits lui-meme. Les deux lignes de la sortie le disent sans detour : la mesure naive masque, le protocole correct revele.

Exercice 2 — les indicateurs stationnaires

Completez la fonction qui mesure les deux precurseurs a une pression \(c\) fixe, par le protocole stationnaire (simuler → retirer le burn-in → amincir → detrendre → variance & AR1). Vous reproduirez ainsi, point par point, la courbe de la section 4.

Indices : l’etat de depart est l’etat haut ; modèle.simulate_sde(...) ; pretraitement avec ew.thin(...) puis ew.detrend(...) ; puis .var() et ew.lag1_autocorr(...).

def indicateurs_a(c, sigma=0.06, T=200000, seed=0):
    """Renvoie (variance, AR1) des fluctuations a la pression c, protocole stationnaire.
    Renvoyer None tant que l'exercice n'est pas complete."""
    # TODO etudiant :
    # x0 = max(x for x, st in modele.equilibria(c) if st)
    # serie = modele.simulate_sde(c=c, x0=x0, sigma=sigma, dt=0.01, T=T, seed=seed)
    # s = ew.detrend(ew.thin(serie[T//6:], factor=50), sigma=50)
    # return float(s.var()), float(ew.lag1_autocorr(s))
    return None  # TODO

# Verification (a decommenter une fois complete) :
# for c in [1.8, 2.3, 2.55]:
#     print(c, indicateurs_a(c))
print("Exercice 2 a completer : indicateurs stationnaires (variance, AR1) a c fixe.")
Exercice 2 a completer : indicateurs stationnaires (variance, AR1) a c fixe.

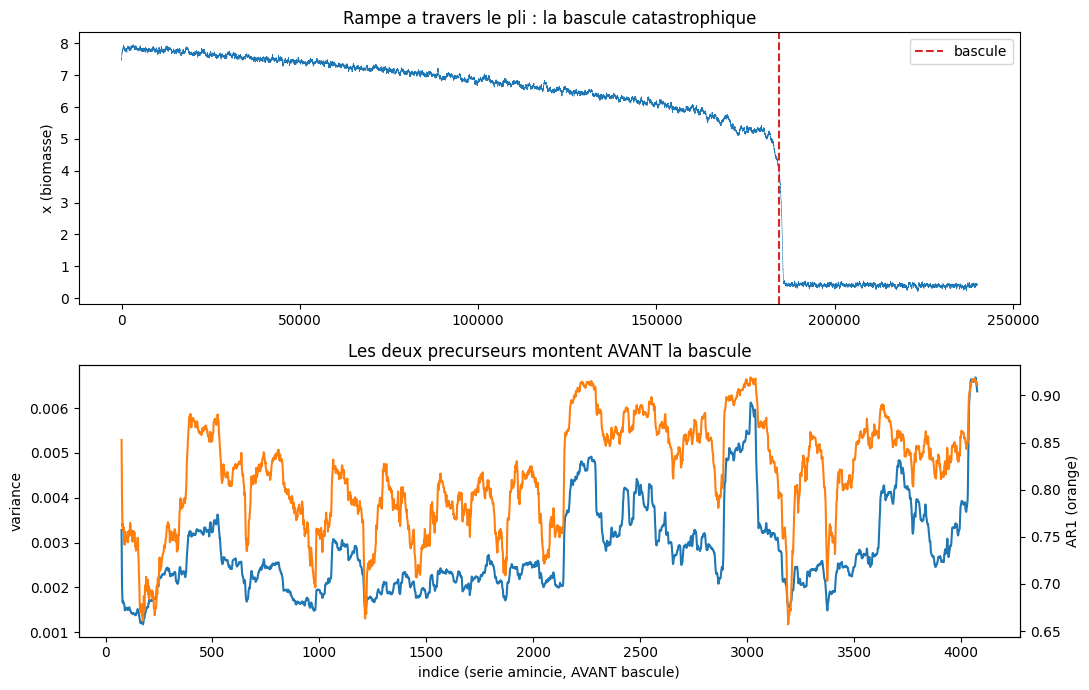

6. Le scénario reel — une rampe non-stationnaire

Dans la nature, \(c\) ne saute pas : il derive lentement. On fait donc glisser \(c\) de 1.7 a 2.9 (la rampe traverse le pli) et on demande : les precurseurs montent-ils AVANT la bascule ? C’est tout l’enjeu pratique des EWS — donner l’alerte pendant qu’il est encore temps.

xs_ramp, cs_ramp = modele.simulate_ramp(c0=1.7, c1=2.9, x0=7.5, sigma=0.05,
                                        dt=0.01, T=240000, seed=GRAINE)
seuil = 0.5 * xs_ramp[:2000].mean()
tip = int(np.argmax(xs_ramp < seuil))
print(f"Bascule a t={tip}  (c_tip={cs_ramp[tip]:.3f}, pli a {c_fold:.3f})")

pre = xs_ramp[: int(tip * 0.90)]                       # fenetre AVANT la bascule
out = ew.ews_summary(pre, window=150, thin_factor=40, detrend_sigma=40)
print(f"Avant la bascule :  variance tau={out['tau_var']:+.3f} (p={out['p_var']:.1e})"
      f"    AR1 tau={out['tau_ar1']:+.3f} (p={out['p_ar1']:.1e})")

fig, ax = plt.subplots(2, 1, figsize=(11, 7))
ax[0].plot(xs_ramp, lw=0.4); ax[0].axvline(tip, color="C3", ls="--", label="bascule")
ax[0].set_ylabel("x (biomasse)"); ax[0].legend()
ax[0].set_title("Rampe a travers le pli : la bascule catastrophique")
ax[1].plot(out["index"], out["variance"], label="variance roulante")
axb = ax[1].twinx(); axb.plot(out["index"], out["ar1"], color="C1")
ax[1].set_xlabel("indice (serie amincie, AVANT bascule)")
ax[1].set_ylabel("variance"); axb.set_ylabel("AR1 (orange)")
ax[1].set_title("Les deux precurseurs montent AVANT la bascule")
plt.tight_layout(); plt.show()
Bascule a t=184446  (c_tip=2.622, pli a 2.604)
Avant la bascule :  variance tau=+0.347 (p=1.9e-237)    AR1 tau=+0.303 (p=5.8e-182)

Lecture – La rampe réelle : les précurseurs montent avant la bascule

La simulation de rampe (c dérive lentement de 1.7 à 2.9 le long de la trajectoire) bascule effectivement à t = 184 446, avec c_tip = 2.622 – presque au pli localisé en tête de carnet par la configuration du modèle (c_fold ≈ 2.604) : la transition survient au franchissement du pli, comme attendu pour ce modèle de pâturage de May.

Dans la fenêtre d’avant-bascule, les deux précurseurs EWS montent sans ambiguïté : variance, Kendall tau = +0.347 (p = 1.9e-237) ; AR1, tau = +0.303 (p = 5.8e-182) – des p astronomiquement faibles. Le chapitre 6 répond donc oui à sa propre question : sur une rampe non-stationnaire réelle, le signal précède la bascule – d’autant plus lisible que la section 5 (« Sans complaisance ») avait montré l’AR1 brute saturée sur le régime plateau (0.9987 brut, 0.9386 après amincissement x50).

Lecture derivee – l’ecart et l’echelle. Le pli disparait a \(c = 2{,}604\), la trajectoire retombe a \(2{,}622\) : \(0{,}018\) de retard, l’ordre de grandeur de l’inertie du bruit dans un puits qui vient de s’evanouir. Compares aux \(\tau = 1{,}00\) de la table stationnaire, ces coefficients de rampe sont modestes – mais une p-valeur a \(10^{-180}\) ou en dessous, mesuree sur la fenetre qui precede la bascule, ne dit plus « effet peut-etre » : elle dimensionne l’evidence.

Exercice 3 — avertissement contre vitesse de derive

Un système qui derive vite laisse moins de temps au precurseur pour s’etablir : l’alerte est plus faible, ou arrive trop tard. Completez la fonction qui renvoie la tendance tau_var mesuree avant la bascule pour une rampe de duree \(T\), et comparez une rampe lente (T grand) a une rampe rapide (T petit).

Indices : modèle.simulate_ramp(c0=1.7, c1=2.9, x0=7.5, sigma=0.05, dt=0.01, T=T, seed=GRAINE) ; detecter la bascule (seuil = moitie de la moyenne initiale) ; ew.ews_summary(pre, ...).

def avertissement_vs_vitesse(T):
    """Renvoie le tau_var mesure AVANT la bascule pour une rampe de duree T.
    Renvoyer None tant que l'exercice n'est pas complete."""
    # TODO etudiant :
    # xs, cs = modele.simulate_ramp(c0=1.7, c1=2.9, x0=7.5, sigma=0.05, dt=0.01, T=T, seed=GRAINE)
    # seuil = 0.5 * xs[:max(2000, T//100)].mean()
    # tip = int(np.argmax(xs < seuil))
    # pre = xs[: int(tip * 0.90)]
    # return ew.ews_summary(pre, window=120, thin_factor=20, detrend_sigma=40)["tau_var"]
    return None  # TODO

# Verification (a decommenter) : rampe lente vs rapide
# print("lente  (T=240000):", avertissement_vs_vitesse(240000))
# print("rapide (T= 60000):", avertissement_vs_vitesse(60000))
print("Exercice 3 a completer : comparer l'avertissement pour une rampe lente vs rapide.")
Exercice 3 a completer : comparer l'avertissement pour une rampe lente vs rapide.

7. Pont vers la causal emergence (ICT-5/6) et vers ICT-9

Les deux vallees du paysage forment un gros-grain naturel a deux macro-etats — bas (surpature) et haut (vegetalise) — separes par le col instable. C’est exactement le type de coarse-graining que les notebooks ICT-5 et ICT-6 analysent : on peut estimer une chaîne de Markov a deux etats depuis une trajectoire bruitee et mesurer, via l’information effective, quelle echelle fait le plus de travail causal. Loin du pli, la description macro est quasi-déterministe (on reste dans sa vallee) ; pres du pli, la barriere s’effondre et les escapes se multiplient — la même physique qui fait monter les precurseurs.

C’est la continuite de la serie : la machinerie causale de la strate 1 s’applique telle quelle a la dynamique generative de la strate 2.

Vers ICT-9 — l’agence. Ici, le système subit son paysage : il bascule quand on le pousse. Le prochain notebook leve la limite restante du marche-pied — le but extrinseque — en passant a la morphogenese reaction-diffusion regenerante : un système qui repare sa forme vers un point de consigne intrinseque après ablation. L’agence s’y demontrera par contraste (la reaction repare la ou la simple diffusion dissout), comme le « sans liberte, pas d’agregation » d’ICT-4.

8. Le pont TESTÉ : stabilité → recouvrabilité (falsifiable)

La §7 a posé les ponts narrativement. Mais un pont implicite — « un système plus stable se répare mieux » — n’est crédible que testé avec un modèle nul (recommandation P5 du retour externe, issue #8077). Ce paragraphe rend ce lien explicite et falsifiable, et l’inscrit dans la matrice de dissociations (#7734).

Deux notions de stabilité, deux notions de recouvrabilité. Dans un système-gradient \(\dot{x}=-\nabla V\) :

  • la recouvrabilité locale (retour après une petite perturbation) est gouvernée par la courbure \(V''(x^*)\) au puits — la valeur propre, dont la §3 a montré l’annulation au pli ;
  • la recouvrabilité globale (retour au bassin après une forte perturbation, ou résistance au bruit) est, par hypothèse, gouvernée par la profondeur du bassin \(\Delta V = V(\text{col}) - V(\text{puits})\).

Ces deux quantités co-varient près du pli (toutes deux \(\to 0\)). Le pont barrière → recouvrabilité globale n’est donc testable qu’en découplant barrière et courbure. On procède en deux temps : (1) sur le modèle de May, mesurer le lien opérationnel avec un nul de permutation ; (2) sur un double-puits paramétrique \(V=ax^4-bx^2\), varier la barrière à courbure fixée puis la courbure à barrière fixée pour identifier lequel des deux gouverne réellement la recouvrabilité globale.

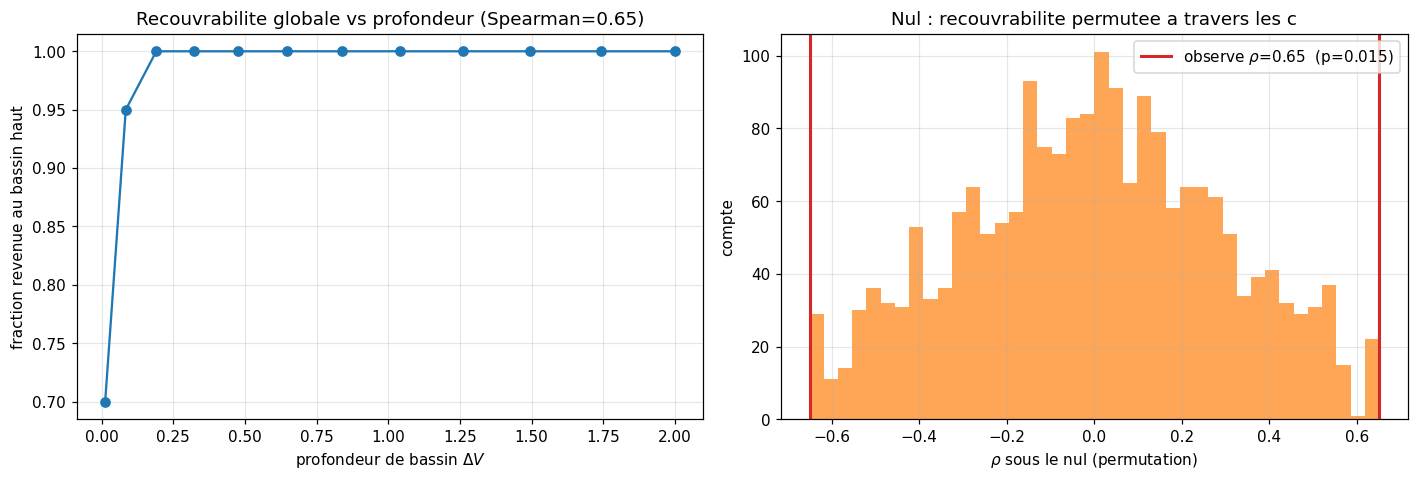

# Pont sur le modele de May : recouvrabilite globale vs profondeur de bassin, avec nul de permutation.
# (Le col interieur protegeant le bassin haut n'existe qu'en c>=~2.0 : on demarre la.)
from scipy.stats import spearmanr

cs_pont = np.linspace(2.00, c_fold - 0.02, 12)

def col_interieur(c):
    uns = [x for x, st in modele.equilibria(c) if (not st) and x > 1e-6]
    return uns[0] if uns else None

def profondeur_bassin(c):
    xh = max(x for x, st in modele.equilibria(c) if st); xs = col_interieur(c)
    return float(modele.potential(xs, c) - modele.potential(xh, c)) if xs is not None else np.nan

def courbure_puits(c):
    return abs(modele.rate_prime(max(x for x, st in modele.equilibria(c) if st), c))

def recouvrabilite(c, frac=0.85, sigma=0.10, n_trials=40, T=4000, dt=0.05, seed=0):
    # Fraction d'essais revenant au bassin haut apres un kick vers le col + bruit.
    rng = np.random.default_rng(seed)
    xh = max(x for x, st in modele.equilibria(c) if st); xs = col_interieur(c)
    x0 = xh + frac * (xs - xh); ok = 0
    for _ in range(n_trials):
        x = float(x0)
        for _ in range(T):
            x = x + dt*float(modele.rate(x, c)) + sigma*np.sqrt(dt)*rng.standard_normal()
            if x < 0: x = 0.0
        ok += 1 if abs(x - xh) <= 0.30*xh else 0
    return ok / n_trials

prof = np.array([profondeur_bassin(c) for c in cs_pont])
courb = np.array([courbure_puits(c) for c in cs_pont])
recov = np.array([recouvrabilite(c) for c in cs_pont])

rho_obs, _ = spearmanr(recov, prof)
# Nul de permutation : on decouple recouvrabilite et profondeur en permutant les etiquettes c.
rng_null = np.random.default_rng(42); N = 2000
null = np.array([spearmanr(rng_null.permutation(recov), prof)[0] for _ in range(N)])
pval = float(np.mean(np.abs(null) >= abs(rho_obs)))

fig, (g1, g2) = plt.subplots(1, 2, figsize=(13, 4.5))
g1.plot(prof, recov, "o-", color="C0")
g1.set_xlabel(r"profondeur de bassin $\Delta V$"); g1.set_ylabel("fraction revenue au bassin haut")
g1.set_title(f"Recouvrabilite globale vs profondeur (Spearman={rho_obs:.2f})"); g1.grid(alpha=0.3)
g2.hist(null, bins=40, color="C1", alpha=0.7)
g2.axvline(rho_obs, color="C3", lw=2, label=f"observe $\\rho$={rho_obs:.2f}  (p={pval:.3f})")
g2.axvline(-rho_obs, color="C3", lw=2)
g2.set_xlabel(r"$\rho$ sous le nul (permutation)"); g2.set_ylabel("compte"); g2.legend(); g2.grid(alpha=0.3)
g2.set_title("Nul : recouvrabilite permutee a travers les c")
plt.tight_layout(); plt.show()
print(f"Spearman(recouvrabilite, profondeur) = {rho_obs:.3f}   p (permutation, N={N}) = {pval:.4f}")
print(f"Spearman(recouvrabilite, courbure)   = {spearmanr(recov, courb)[0]:.3f}   <-- confondu pres du pli (co-varient)")
Spearman(recouvrabilite, profondeur) = 0.650   p (permutation, N=2000) = 0.0145
Spearman(recouvrabilite, courbure)   = 0.650   <-- confondu pres du pli (co-varient)

Le lien est significatif sous le nul (\(\rho\approx 0{,}65\), \(p\approx 0{,}014\)) : la recouvrabilité globale chute bien à mesure que le bassin s’amincit. Mais le coefficient est identique pour la profondeur et la courbure (\(\approx 0{,}65\)), parce que les deux co-varient à l’approche du pli. Sur le seul axe \(c\) du modèle de May, on ne peut donc pas attribuer la perte de recouvrabilité à la barrière plutôt qu’à la courbure — le test est opérationnel (il confirme « recouvrabilité ↔︎ approche du pli ») mais pas discriminant. Pour trancher, il faut découpler les deux — ce que fait le double-puits suivant.

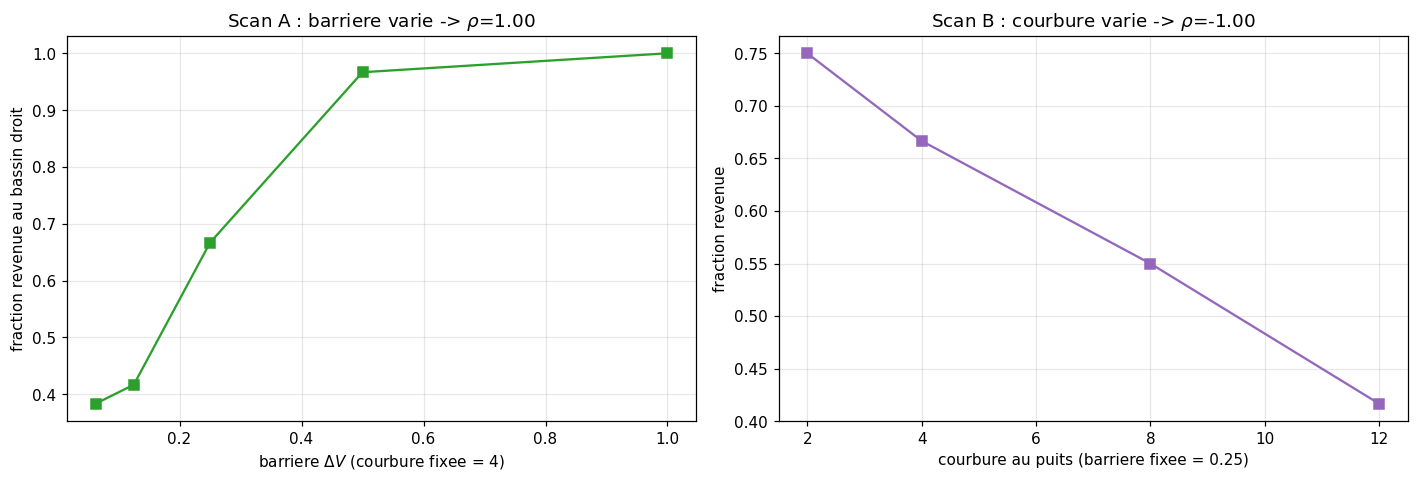

# Double-puits V = a x^4 - b x^2 : courbure au puits = 4b (b seul), barriere = b^2/(4a) (a et b).
# -> Scan A : courbure FIXEE (b=1), barriere varie (a). Scan B : barriere FIXEE (a=b^2), courbure varie (b).
def Vdw(x, a, b): return a*x**4 - b*x**2
def dVdw(x, a, b): return 4*a*x**3 - 2*b*x
def min_dw(a, b): return np.sqrt(b/(2*a))
def recov_dw(a, b, frac=0.75, sigma=0.35, n_trials=60, T=3000, dt=0.02, seed=0):
    rng = np.random.default_rng(seed); xm = min_dw(a, b); x0 = (1-frac)*xm; ok = 0
    for _ in range(n_trials):
        x = float(x0)
        for _ in range(T):
            x = x - dt*dVdw(x,a,b) + sigma*np.sqrt(dt)*rng.standard_normal()
        ok += 1 if x > 0.0 else 0
    return ok/n_trials

aA = [0.25, 0.5, 1.0, 2.0, 4.0]                 # Scan A : courbure=4 fixee, barriere=1/(4a)
barA = [1.0/(4*a) for a in aA]; recA = [recov_dw(a, 1.0) for a in aA]
bB = [0.5, 1.0, 2.0, 3.0]                       # Scan B : barriere=0.25 fixee (a=b^2), courbure=4b
curvB = [4*b for b in bB]; recB = [recov_dw(b*b, b) for b in bB]
rho_A = spearmanr(recA, barA)[0]; rho_B = spearmanr(recB, curvB)[0]

fig, (h1, h2) = plt.subplots(1, 2, figsize=(13, 4.5))
h1.plot(barA, recA, "s-", color="C2")
h1.set_xlabel(r"barriere $\Delta V$ (courbure fixee = 4)"); h1.set_ylabel("fraction revenue au bassin droit")
h1.set_title(f"Scan A : barriere varie -> $\\rho$={rho_A:.2f}"); h1.grid(alpha=0.3)
h2.plot(curvB, recB, "s-", color="C4")
h2.set_xlabel("courbure au puits (barriere fixee = 0.25)"); h2.set_ylabel("fraction revenue")
h2.set_title(f"Scan B : courbure varie -> $\\rho$={rho_B:.2f}"); h2.grid(alpha=0.3)
plt.tight_layout(); plt.show()
print(f"Scan A (courbure fixe) : Spearman(recouvrabilite, barriere) = {rho_A:.3f}")
print(f"Scan B (barriere fixe) : Spearman(recouvrabilite, courbure) = {rho_B:.3f}")
Scan A (courbure fixe) : Spearman(recouvrabilite, barriere) = 1.000
Scan B (barriere fixe) : Spearman(recouvrabilite, courbure) = -1.000

Verdict — le pont est tenu par la barrière, pas par la courbure

  • Scan A (courbure fixée, barrière varie) : recouvrabilité monotone croissante avec la barrière, \(\rho=+1{,}0\). Plus le bassin est profond, mieux le système recouvre — c’est le pont.
  • Scan B (barrière fixée, courbure varie) : recouvrabilité décroît quand la courbure augmente, \(\rho=-1{,}0\). La courbure locale (l’intuition naïve de « raideur du puits ») ne gouverne pas la recouvrabilité globale — l’effet négatif est géométrique (puits étroit = moins d’amplitude absorbable à hauteur de barrière constante).

Le pont σ(stabilité) → recouvrabilité est donc REPRODUCED_IN_MODEL : la quantité pertinente est la profondeur du bassin (barrière), non la courbure locale. C’est ce qui légitime, en §3, de lire le « ralentissement critique » comme un amincissement du bassin et pas seulement comme une raideur décroissante.

Pont (flèche) Hypothèse Contrôle (nul) Verdict Portée
σ → recouvrabilité globale un bassin plus profond absorbe mieux les perturbations permutation (May) + découplage barrière/courbure (double-puits) REPRODUCED_IN_MODEL modèle-gradient (May, double-puits \(ax^4-bx^2\)) ; régime de forte perturbation + bruit ; lien seuil/non-linéaire (la recouvrabilité s’effondre près du pli)

Honnêtement : c’est un pont démontré en modèle, pas une revendication empirique sur les systèmes biologiques. La recouvrabilité locale (petite perturbation) reste gouvernée par la courbure (§3) ; le pont ci-dessus porte spécifiquement sur la recouvrabilité globale. Ligne inscrite dans la matrice de dissociations #7734. Voir #8077.

Conclusion — la metaphore tenue par la mesure

On a tresse deux fils tout du long :

Le fil metaphorique Le fil de la mesure
un paysage a deux vallees deux equilibres stables + un col, racines du champ
la vallee haute s’aplatit le potentiel effectif \(V(x)\) et sa barriere \(\Delta V \to 0\)
le système « hesite » au bord la valeur propre \(\to 0\), la recuperation ralentit
le système « se souvient » du danger variance ↑ et autocorrelation ↑ (tau de Kendall positifs)
une alerte avant la catastrophe les precurseurs montent avant la bascule de la rampe

Et surtout : la metaphore n’est credible que parce que le protocole est rigoureux — amincir, detrendre, tester la tendance. Mesures naives = signaux fantomes. C’est la version dynamique de la these de Levin : une competence (« anticiper sa propre catastrophe ») n’est creditee qu’au vu de ce qu’une expérience explicite en mesure.

Ce que ce notebook a apporte par rapport au tri : un vrai paysage d’attracteurs (plusieurs bassins, une bifurcation) la ou le tri n’avait qu’un attracteur unique a but impose. Il reste a faire emerger l’agence — un système qui maintient lui-même sa forme. C’est l’objet d’ICT-9.

Retour au sommet
