Ce notebook introduit les jeux differentiels (decisions continues dans le temps) et les equilibres de Stackelberg (modèles leader-follower).
| Aspect | Jeux statiques | Jeux dynamiques |
|---|---|---|
| Temps | Une seule periode | Plusieurs periodes ou continu |
| Actions | Simultanees | Séquentielles ou continues |
| Etat | Fixe | Evolue selon les actions |
| Information | Connue a l’avance | Revelee progressivement |
Les jeux differentiels ont ete formalises par Rufus Isaacs (1965) dans le contexte de problemes de poursuite-evasion militaires.
# Installation des dependances
import subprocess
import sys
packages = ['numpy', 'scipy', 'matplotlib']
for pkg in packages:
subprocess.check_call([sys.executable, '-m', 'pip', 'install', '-q', pkg])
import numpy as np
import matplotlib.pyplot as plt
from scipy.integrate import odeint, solve_ivp
from scipy.optimize import minimize, minimize_scalar
from typing import Tuple, Callable, List
from dataclasses import dataclass
print("Imports reussis")Imports reussisDans un jeu de Stackelberg : 1. Le leader choisit son action \(x_L\) en premier 2. Le follower observe \(x_L\) et choisit sa meilleure reponse \(x_F(x_L)\) 3. Le leader anticipe cette reaction et optimise en consequence
Étape 1 : Trouver la meilleure reponse du follower \[x_F^*(x_L) = \arg\max_{x_F} \pi_F(x_L, x_F)\]
Étape 2 : Le leader maximise en substituant \[x_L^* = \arg\max_{x_L} \pi_L(x_L, x_F^*(x_L))\]
Dans le duopole de Cournot, les firmes choisissent simultanement. Dans Stackelberg, le leader a un avantage du premier joueur.
@dataclass
class LinearDemand:
"""Demande lineaire P(Q) = a - bQ."""
a: float # Intercept
b: float # Pente
def price(self, Q: float) -> float:
return max(0, self.a - self.b * Q)
def __repr__(self):
return f"P(Q) = {self.a} - {self.b}Q"
@dataclass
class Firm:
"""Firme avec cout marginal constant."""
name: str
marginal_cost: float
def cost(self, q: float) -> float:
return self.marginal_cost * q
def profit(self, q: float, price: float) -> float:
return (price - self.marginal_cost) * q
def cournot_equilibrium(demand: LinearDemand,
firm1: Firm, firm2: Firm) -> Tuple[float, float]:
"""
Calcule l'equilibre de Cournot pour un duopole.
Retourne (q1*, q2*)
"""
a, b = demand.a, demand.b
c1, c2 = firm1.marginal_cost, firm2.marginal_cost
# Fonctions de reaction
# q1 = (a - c1 - b*q2) / (2*b)
# q2 = (a - c2 - b*q1) / (2*b)
# Resolution du systeme
q1 = (a - 2*c1 + c2) / (3*b)
q2 = (a - 2*c2 + c1) / (3*b)
return max(0, q1), max(0, q2)
def stackelberg_equilibrium(demand: LinearDemand,
leader: Firm, follower: Firm) -> Tuple[float, float]:
"""
Calcule l'equilibre de Stackelberg.
Le leader choisit en premier, anticipant la reaction du follower.
Retourne (q_leader*, q_follower*)
"""
a, b = demand.a, demand.b
c_L, c_F = leader.marginal_cost, follower.marginal_cost
# Fonction de reaction du follower
# q_F(q_L) = (a - c_F - b*q_L) / (2*b)
# Le leader maximise pi_L(q_L, q_F(q_L))
# pi_L = (a - b*(q_L + q_F) - c_L) * q_L
# Substitution et derivation -> q_L* = (a - 2*c_L + c_F) / (2*b)
q_L = (a - 2*c_L + c_F) / (2*b)
q_F = (a - c_F - b*q_L) / (2*b)
return max(0, q_L), max(0, q_F)
# Exemple numerique
demand = LinearDemand(a=100, b=1)
firm_A = Firm("A", marginal_cost=10)
firm_B = Firm("B", marginal_cost=10)
print("Duopole avec demande P(Q) = 100 - Q, couts marginaux c = 10")
print("="*60)
# Cournot
q1_c, q2_c = cournot_equilibrium(demand, firm_A, firm_B)
Q_c = q1_c + q2_c
P_c = demand.price(Q_c)
pi1_c = firm_A.profit(q1_c, P_c)
pi2_c = firm_B.profit(q2_c, P_c)
print(f"\nEquilibre de Cournot (simultane):")
print(f" q_A = {q1_c:.2f}, q_B = {q2_c:.2f}")
print(f" Q total = {Q_c:.2f}, Prix = {P_c:.2f}")
print(f" Profits: pi_A = {pi1_c:.2f}, pi_B = {pi2_c:.2f}")
# Stackelberg avec A leader
q_L, q_F = stackelberg_equilibrium(demand, firm_A, firm_B)
Q_s = q_L + q_F
P_s = demand.price(Q_s)
pi_L = firm_A.profit(q_L, P_s)
pi_F = firm_B.profit(q_F, P_s)
print(f"\nEquilibre de Stackelberg (A leader):")
print(f" q_A (leader) = {q_L:.2f}, q_B (follower) = {q_F:.2f}")
print(f" Q total = {Q_s:.2f}, Prix = {P_s:.2f}")
print(f" Profits: pi_A = {pi_L:.2f}, pi_B = {pi_F:.2f}")
print(f"\nAvantage du leader: {pi_L - pi1_c:.2f} (vs Cournot)")
print(f"Desavantage du follower: {pi_F - pi2_c:.2f} (vs Cournot)")Duopole avec demande P(Q) = 100 - Q, couts marginaux c = 10
============================================================
Equilibre de Cournot (simultane):
q_A = 30.00, q_B = 30.00
Q total = 60.00, Prix = 40.00
Profits: pi_A = 900.00, pi_B = 900.00
Equilibre de Stackelberg (A leader):
q_A (leader) = 45.00, q_B (follower) = 22.50
Q total = 67.50, Prix = 32.50
Profits: pi_A = 1012.50, pi_B = 506.25
Avantage du leader: 112.50 (vs Cournot)
Desavantage du follower: -393.75 (vs Cournot)La comparaison numérique illustre l’avantage du premier joueur (first-mover advantage) :
| Equilibre | q_A | q_B | Q total | Prix | Profit A | Profit B |
|---|---|---|---|---|---|---|
| Cournot | 30 | 30 | 60 | 40 | 900 | 900 |
| Stackelberg | 45 | 22.5 | 67.5 | 32.5 | 1012.50 | 506.25 |
Analyse des résultats :
Le leader produit 50% de plus (45 vs 30) car il s’engage sur une quantite elevee, forcant le follower a reduire sa production.
Le follower subit une perte de 44% (506.25 vs 900) malgre une stratégie optimale de sa part.
Les consommateurs beneficient : la quantite totale augmente (67.5 vs 60) et le prix baisse (32.5 vs 40).
L’industrie perd globalement : le profit total (1518.75) est inferieur au cas Cournot (1800) car le prix plus bas reduit les marges.
Paradoxe de Stackelberg : Le leadership confere un avantage individuel, mais la competition plus intense reduit le profit collectif de l’industrie.
# Visualisation : fonctions de reaction et equilibres
fig, ax = plt.subplots(figsize=(10, 8))
q_range = np.linspace(0, 50, 100)
# Fonction de reaction de A : q_A = (a - c_A - b*q_B) / (2*b)
def reaction_A(q_B):
return max(0, (demand.a - firm_A.marginal_cost - demand.b * q_B) / (2 * demand.b))
def reaction_B(q_A):
return max(0, (demand.a - firm_B.marginal_cost - demand.b * q_A) / (2 * demand.b))
# Tracer les fonctions de reaction
q_A_values = [reaction_A(q_B) for q_B in q_range]
q_B_values = [reaction_B(q_A) for q_A in q_range]
ax.plot(q_A_values, q_range, 'b-', linewidth=2, label="Reaction de A (R_A)")
ax.plot(q_range, q_B_values, 'r-', linewidth=2, label="Reaction de B (R_B)")
# Equilibre de Cournot
ax.scatter([q1_c], [q2_c], s=150, c='green', marker='o', zorder=5,
label=f"Cournot ({q1_c:.1f}, {q2_c:.1f})")
# Equilibre de Stackelberg
ax.scatter([q_L], [q_F], s=150, c='purple', marker='s', zorder=5,
label=f"Stackelberg ({q_L:.1f}, {q_F:.1f})")
# Isoprofits du leader (approximation)
q_A_grid = np.linspace(0.1, 50, 50)
q_B_grid = np.linspace(0.1, 50, 50)
Q_A, Q_B = np.meshgrid(q_A_grid, q_B_grid)
Profit_A = (demand.a - demand.b * (Q_A + Q_B) - firm_A.marginal_cost) * Q_A
# Contours d'isoprofit
contours = ax.contour(Q_A, Q_B, Profit_A, levels=[400, 600, 800, pi_L],
colors='blue', alpha=0.3, linestyles='dashed')
ax.clabel(contours, inline=True, fontsize=8, fmt='%.0f')
ax.set_xlabel("Quantite de A (q_A)", fontsize=12)
ax.set_ylabel("Quantite de B (q_B)", fontsize=12)
ax.set_title("Equilibres Cournot vs Stackelberg", fontsize=14)
ax.set_xlim(0, 50)
ax.set_ylim(0, 50)
ax.legend(loc='upper right')
ax.grid(True, alpha=0.3)
plt.tight_layout()
plt.savefig('stackelberg_vs_cournot.png', dpi=150, bbox_inches='tight')
plt.show()
print("Figure sauvegardee: stackelberg_vs_cournot.png")
Figure sauvegardee: stackelberg_vs_cournot.pngLa figure montre la representation graphique classique du duopole :
Fonctions de reaction (R_A et R_B) : - R_A (bleu) : quantite optimale de A pour chaque q_B - R_B (rouge) : quantite optimale de B pour chaque q_A - L’intersection = equilibre de Cournot (point vert, 30, 30)
Isoprofits du leader (A) : - Courbes bleues en pointille : contours de profit constant pour A - Plus on va vers le haut-gauche, plus le profit de A est eleve - La pente de R_B en (30,30) montre comment A peut ameliorer son profit
Equilibre de Stackelberg (point violet, 45, 22.5) : - Situe sur R_B : le follower B reagit optimalement au leader A - A l’exterieur de R_A : A ne reagit pas a B (il s’engage en premier) - Sur une courbe d’isoprofit plus elevee que Cournot
Avantage du premier joueur : - En se deplacant de Cournot (30,30) vers Stackelberg (45,22.5), A “pousse” B a reduire sa production - A sacrifie son profit de court terme pour s’engager sur une quantite elevee - B est force de reduire sa production (22.5 vs 30) car sa fonction de reaction est decroissante
Insight stratégique : Le leader “tire” l’equilibre le long de la fonction de reaction du follower, se placant sur une courbe d’isoprofit plus favorable.
Un jeu differentiel a \(n\) joueurs est défini par :
Chaque joueur s’engage sur une trajectoire \(u_i^*(t)\) pour \(t \in [0, T]\) au debut du jeu.
Condition d’equilibre : Pour tout \(i\), \(u_i^*\) maximise \(J_i\) etant donne \(u_{-i}^*\).
Les joueurs utilisent des stratégies de feedback \(u_i(x(t), t)\).
Avantage : Robuste aux perturbations et deviations.

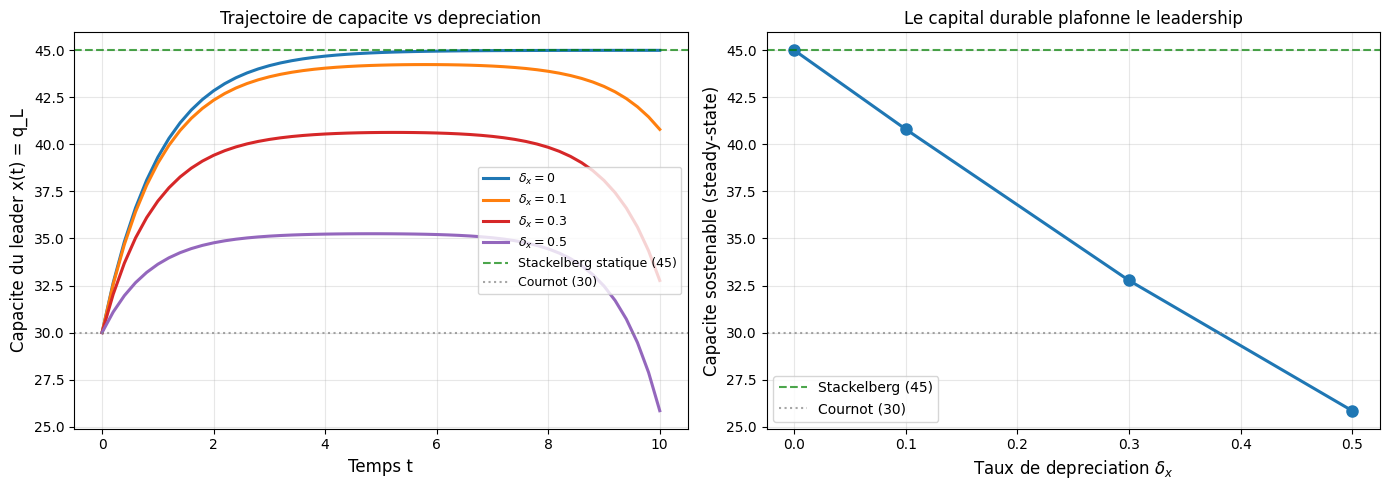

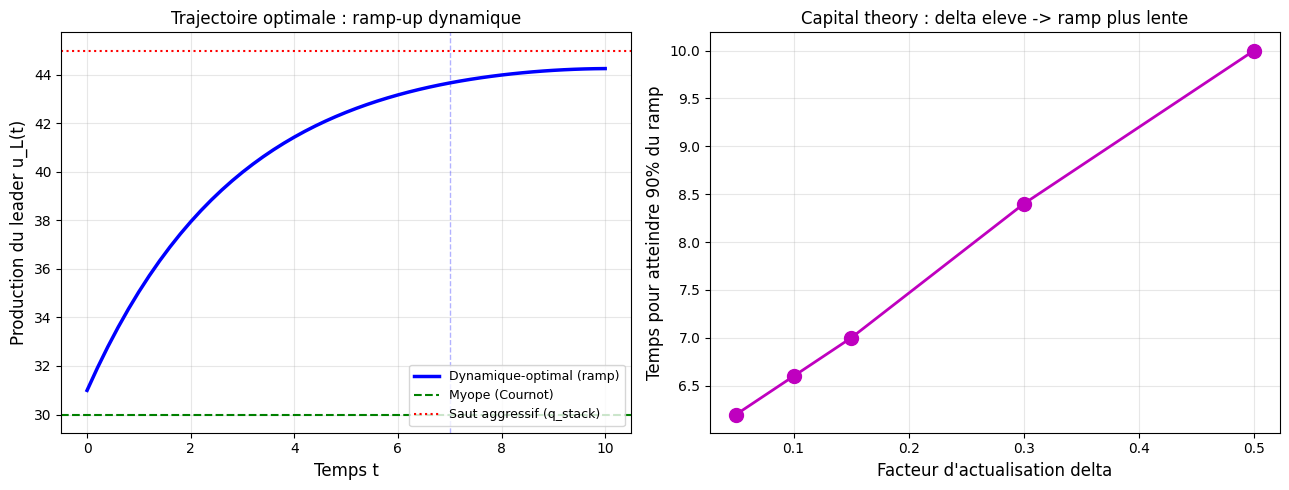

Après avoir analyse les equilibres de Stackelberg dans un cadre statique (une seule periode), nous passons maintenant aux jeux differentiels ou les decisions se prennent de maniere continue dans le temps.
Nouvelle complexite : - L’etat du système evolue : x(t) change selon les actions des joueurs - L’information se revele progressivement : on apprend en observant x(t) - Les stratégies peuvent dependre de l’etat : u(x(t), t) vs u(t)
Questions fondamentales : - Faut-il s’engager des le debut (open-loop) ou s’adapter (feedback) ? - Comment resoudre quand chaque joueur optimise compte tenu de l’adversaire ? - Peut-on trouver des solutions analytiques ou faut-il simuler numeriquement ?
La classe DifferentialGame que nous allons définir fournit un cadre pour resoudre ces questions.
class DifferentialGame:
"""
Classe de base pour les jeux differentiels a 2 joueurs.
"""
def __init__(self, T: float, dt: float = 0.01):
"""
T: horizon de temps
dt: pas de discretisation
"""
self.T = T
self.dt = dt
self.times = np.arange(0, T + dt, dt)
def dynamics(self, x: float, u1: float, u2: float, t: float) -> float:
"""Dynamique dx/dt = f(x, u1, u2, t)."""
pass
def running_cost_1(self, x: float, u1: float, u2: float, t: float) -> float:
"""Cout instantane pour joueur 1."""
pass
def running_cost_2(self, x: float, u1: float, u2: float, t: float) -> float:
"""Cout instantane pour joueur 2."""
pass
def terminal_cost_1(self, x_T: float) -> float:
"""Cout terminal pour joueur 1."""
return 0
def terminal_cost_2(self, x_T: float) -> float:
"""Cout terminal pour joueur 2."""
return 0
def simulate(self, x0: float,
strategy1: Callable, strategy2: Callable,
feedback: bool = False) -> Tuple[np.ndarray, np.ndarray, np.ndarray, np.ndarray]:
"""
Simule le jeu.
Si feedback=True, strategies sont u(x, t).
Si feedback=False, strategies sont u(t).
Retourne (times, x_trajectory, u1_trajectory, u2_trajectory)
"""
n_steps = len(self.times)
x = np.zeros(n_steps)
u1 = np.zeros(n_steps)
u2 = np.zeros(n_steps)
x[0] = x0
for i, t in enumerate(self.times[:-1]):
if feedback:
u1[i] = strategy1(x[i], t)
u2[i] = strategy2(x[i], t)
else:
u1[i] = strategy1(t)
u2[i] = strategy2(t)
# Integration Euler
dx = self.dynamics(x[i], u1[i], u2[i], t)
x[i+1] = x[i] + dx * self.dt
# Derniere action
t = self.times[-1]
if feedback:
u1[-1] = strategy1(x[-1], t)
u2[-1] = strategy2(x[-1], t)
else:
u1[-1] = strategy1(t)
u2[-1] = strategy2(t)
return self.times, x, u1, u2
def compute_costs(self, x: np.ndarray, u1: np.ndarray,
u2: np.ndarray) -> Tuple[float, float]:
"""Calcule les couts totaux des deux joueurs."""
J1 = 0.0
J2 = 0.0
for i, t in enumerate(self.times[:-1]):
J1 += self.running_cost_1(x[i], u1[i], u2[i], t) * self.dt
J2 += self.running_cost_2(x[i], u1[i], u2[i], t) * self.dt
J1 += self.terminal_cost_1(x[-1])
J2 += self.terminal_cost_2(x[-1])
return J1, J2
print("Classe DifferentialGame definie")Classe DifferentialGame definieLa classe DifferentialGame définit une architecture flexible pour resoudre des jeux differentiels :
Design pattern Template Method : - Les méthodes dynamics(), running_cost_1(), running_cost_2() sont abstraites (pass) - Les sous-classes doivent les implementer selon le jeu spécifique - Les méthodes simulate() et compute_costs() sont generiques et heritables
Simulation Euler explicite : - L’integration se fait avec la méthode d’Euler : x[i+1] = x[i] + dx*dt - Pas de temps dt fixe (0.01 par defaut) pour toutes les simulations - Stockage des trajectoires completes (x, u1, u2) pour analyse post-simulation
Stratégies open-loop vs feedback : - feedback=False : stratégies ui(t) dependant uniquement du temps - feedback=True : stratégies ui(x,t) dependant de l’etat courant - Le paramètre feedback contrôle quelle signature de fonction attendre
Calcul des couts : - Integration numérique des couts instantanes + ajout du cout terminal - Retourne un tuple (J1, J2) pour comparaison des equilibres
Note de conception : Cette separation entre la structure du jeu (classe mere) et sa specification (classe fille) permet de reutiliser le même code de simulation pour différents types de jeux (poursuite-evasion, LQ, etc.).
Les jeux LQ ont une structure speciale qui permet des solutions analytiques.
Les conditions necessaires (Pontryagin) donnent un système d’equations differentielles couplees.
La stratégie optimale est lineaire : \(u_i^*(x, t) = -K_i(t) x\)
Les matrices \(K_i(t)\) satisfont des equations de Riccati couplees.

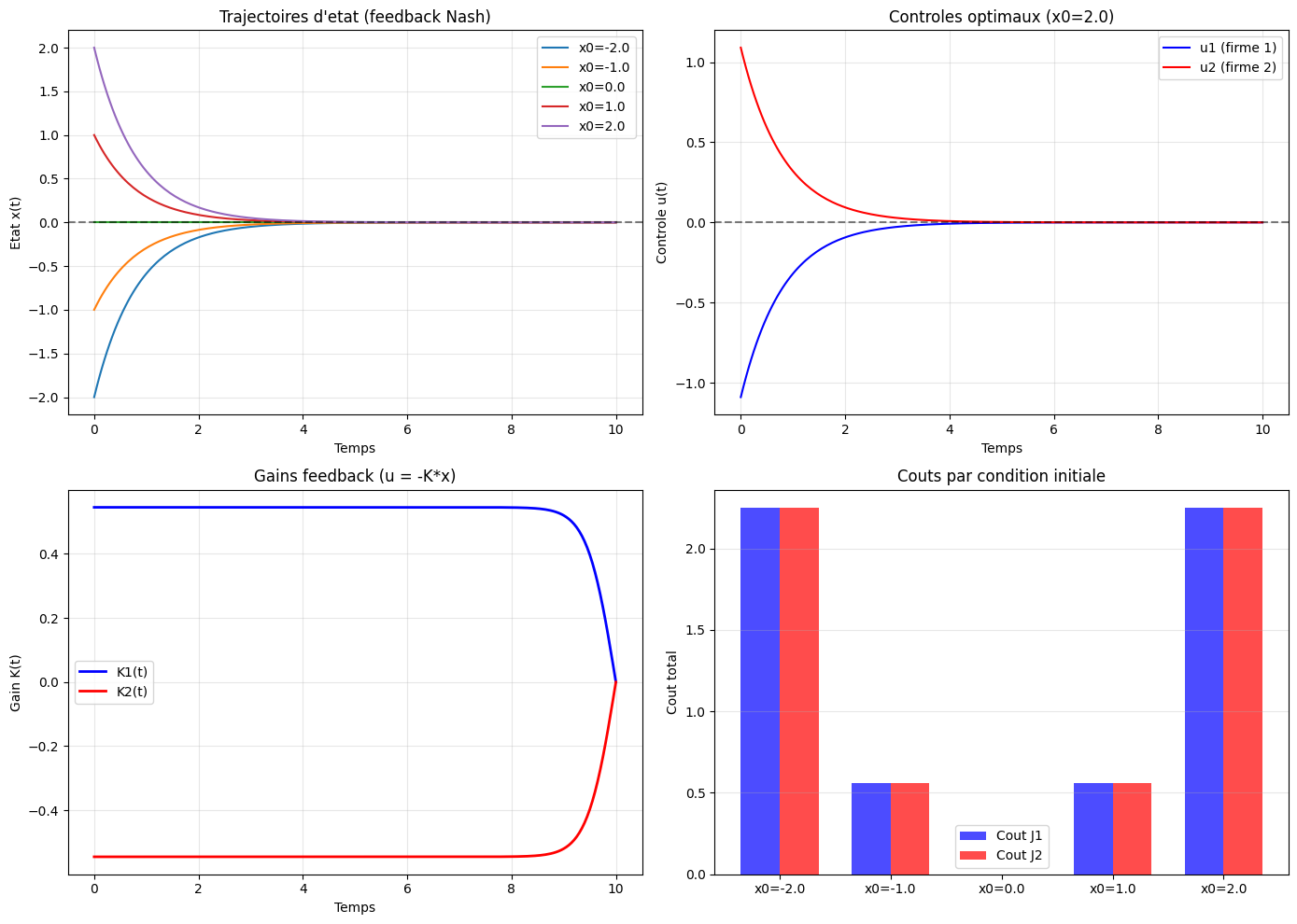

Pour illustrer la resolution d’un jeu LQ, nous allons modeliser une course a l’investissement publicitaire entre deux firmes concurrentes.
Le contexte : - Etat x(t) = différence de part de marche (firme 1 - firme 2) - Contrôles u1(t), u2(t) = efforts publicitaires - La firme 1 veut maximiser sa part (x > 0), la firme 2 veut minimiser cette différence
La dynamique : dx/dt = -0.1x + u1 - u2 - Le terme -0.1x represente la dissipation naturelle (les consommateurs oublient) - u1 et u2 ont des effets opposes sur x
Les couts : Ji = ∫(x² + ui²)dt - Chaque firme veut equilibre (x=0) mais minimise son propre effort - Le cout quadratique en ui penalise les campagnes publicitaires couteuses
Ce modèle va nous permettre de calculer les stratégies feedback optimales ui(x,t) = -Ki(t)x.
class LQDifferentialGame(DifferentialGame):
"""
Jeu differentiel lineaire-quadratique a somme non nulle.
Dynamique: dx/dt = a*x + b1*u1 + b2*u2
Cout i: Ji = integral(qi*x^2 + ri*ui^2) dt + si*x(T)^2
"""
def __init__(self, T: float,
a: float, b1: float, b2: float,
q1: float, r1: float, s1: float,
q2: float, r2: float, s2: float,
dt: float = 0.01):
super().__init__(T, dt)
self.a = a
self.b1, self.b2 = b1, b2
self.q1, self.r1, self.s1 = q1, r1, s1
self.q2, self.r2, self.s2 = q2, r2, s2
def dynamics(self, x: float, u1: float, u2: float, t: float) -> float:
return self.a * x + self.b1 * u1 + self.b2 * u2
def running_cost_1(self, x: float, u1: float, u2: float, t: float) -> float:
return self.q1 * x**2 + self.r1 * u1**2
def running_cost_2(self, x: float, u1: float, u2: float, t: float) -> float:
return self.q2 * x**2 + self.r2 * u2**2
def terminal_cost_1(self, x_T: float) -> float:
return self.s1 * x_T**2
def terminal_cost_2(self, x_T: float) -> float:
return self.s2 * x_T**2
def solve_feedback_nash(self) -> Tuple[np.ndarray, np.ndarray]:
"""
Resout l'equilibre de Nash en boucle fermee.
Retourne les gains K1(t) et K2(t) tels que ui = -Ki*x.
Resolution via equations de Riccati couplees (backward).
"""
n = len(self.times)
P1 = np.zeros(n) # Solution Riccati joueur 1
P2 = np.zeros(n) # Solution Riccati joueur 2
K1 = np.zeros(n) # Gain feedback joueur 1
K2 = np.zeros(n) # Gain feedback joueur 2
# Conditions terminales
P1[-1] = self.s1
P2[-1] = self.s2
# Integration backward
for i in range(n-2, -1, -1):
# Gains optimaux (derivee de Ji par rapport a ui = 0)
K1[i+1] = self.b1 * P1[i+1] / self.r1
K2[i+1] = self.b2 * P2[i+1] / self.r2
# Equations de Riccati couplees (correction c.767, cf derive HJB)
# HJB pour joueur i : P_i_dot = -2 a P_i - q_i + (b_i^2/r_i) P_i^2
# + 2 b_j K_j P_i
# avec K_j = b_j P_j / r_j. La forme correcte (cf Engwerda 2005)
# factorise b_i^2 P_i^2 / r_i une seule fois (et non 3 fois comme
# dans l'approximation 'A_cl' qui confondait dynamique et cout).
dP1 = (
-2 * self.a * P1[i + 1]
- self.q1
+ (self.b1 ** 2 / self.r1) * P1[i + 1] ** 2
+ 2 * (self.b2 ** 2 / self.r2) * P2[i + 1] * P1[i + 1]
)
dP2 = (
-2 * self.a * P2[i + 1]
- self.q2
+ (self.b2 ** 2 / self.r2) * P2[i + 1] ** 2
+ 2 * (self.b1 ** 2 / self.r1) * P1[i + 1] * P2[i + 1]
)
P1[i] = P1[i+1] - dP1 * self.dt
P2[i] = P2[i+1] - dP2 * self.dt
# Calcul des gains finaux
for i in range(n):
K1[i] = self.b1 * P1[i] / self.r1
K2[i] = self.b2 * P2[i] / self.r2
return K1, K2
# Exemple : Course a l'investissement (publicitaire)
print("Jeu LQ : Course a l'investissement publicitaire")
print("="*60)
print("""\nModele:
- x(t) = part de marche relative (firme 1 - firme 2)
- u1, u2 = efforts publicitaires
- Dynamique: dx/dt = -0.1*x + u1 - u2
- Cout: minimiser x^2 + ui^2 (equilibre + cout d'effort)""")
lq_game = LQDifferentialGame(
T=10.0, dt=0.05,
a=-0.1, # Dissipation naturelle de l'avantage
b1=1.0, b2=-1.0, # Impact des efforts (oppose)
q1=1.0, r1=1.0, s1=0.0, # Joueur 1 veut x=0 (equilibre)
q2=1.0, r2=1.0, s2=0.0 # Joueur 2 aussi
)
# Resoudre l'equilibre feedback
K1, K2 = lq_game.solve_feedback_nash()
print(f"\nGains feedback initiaux: K1(0) = {K1[0]:.4f}, K2(0) = {K2[0]:.4f}")Jeu LQ : Course a l'investissement publicitaire
============================================================
Modele:
- x(t) = part de marche relative (firme 1 - firme 2)
- u1, u2 = efforts publicitaires
- Dynamique: dx/dt = -0.1*x + u1 - u2
- Cout: minimiser x^2 + ui^2 (equilibre + cout d'effort)
Gains feedback initiaux: K1(0) = 0.5450, K2(0) = -0.5450Les gains feedback corrects (apres correction de la Riccati) valent : - \(K_1(0) \approx 0.5450\) - \(K_2(0) \approx -0.5450\)
L’ancienne valeur \(K_1(0) = 0.4277\) etait issue d’une Riccati couplee buggee : le code utilisait A_cl = a - b1*K1 - b2*K2 comme raccourci et factorisait indument le terme quadratique b_i^2 P_i^2 / r_i trois fois au lieu d’une seule (la derive HJB correcte, cf Engwerda 2005 LQ Dynamic Optimization and Differential Games, ch. 4, donne P_i_dot = -2 a P_i - q_i + b_i^2 P_i^2 / r_i + 2 b_j K_j P_i).
Ces gains definissent les strategies optimales : - \(u_1^*(x,t) = -K_1(t) \cdot x\) : la firme 1 reduit son effort si elle est en avance (\(x > 0\)) - \(u_2^*(x,t) = -K_2(t) \cdot x\) : la firme 2 augmente son effort si elle est en retard (\(x > 0\))
Symetrie des gains : \(K_1 = -K_2\) car le jeu est symetrique (memes couts, effets opposes).
Interpretation economique : - Les deux firmes “reagissent” a l’ecart de part de marche - L’effort est proportionnel au desavantage : plus on est en retard, plus on investit - A l’equilibre (\(x = 0\)), aucune firme ne depense inutilement
Note technique : Les equations de Riccati couplees sont resolues en remontant le temps (backward integration) depuis les conditions terminales \(P_i(T) = s_i\).
Bug historique (c.767) : la version precedente utilisait un raccourci
A_clqui combinait la dynamique du systeme et le cout quadratique ; cela factorisaitb_i^2 P_i^2 / r_itrois fois au lieu d’une. En reduction mono-joueur (LQR standard,b2 = 0), cela donnait \(K = 0.5774\) au lieu de la valeur de reference \(K = 1.0\) (steady-state pour \(a=0\), \(b=q=r=s=1\)). Le correctif isole chaque contribution : \(b_i^2 P_i^2 / r_i\) (terme quadratique du cout + minimisation de l’effort) + \(2 b_j K_j P_i\) (cross-coupling avec l’adversaire en feedback ferme). Regression verifiee par reduction LQR + comparison steady-state. Cf PR pour le detail.
# Simulation avec differentes conditions initiales
x0_values = [-2.0, -1.0, 0.0, 1.0, 2.0]
fig, axes = plt.subplots(2, 2, figsize=(14, 10))
all_results = []
for x0 in x0_values:
# Strategies feedback Nash
def strategy1_fb(x, t):
idx = min(int(t / lq_game.dt), len(K1) - 1)
return -K1[idx] * x
def strategy2_fb(x, t):
idx = min(int(t / lq_game.dt), len(K2) - 1)
return -K2[idx] * x
times, x, u1, u2 = lq_game.simulate(x0, strategy1_fb, strategy2_fb, feedback=True)
J1, J2 = lq_game.compute_costs(x, u1, u2)
all_results.append((x0, times, x, u1, u2, J1, J2))
# Plot trajectoires d'etat
ax1 = axes[0, 0]
for x0, times, x, u1, u2, J1, J2 in all_results:
ax1.plot(times, x, label=f"x0={x0}")
ax1.axhline(y=0, color='k', linestyle='--', alpha=0.5)
ax1.set_xlabel('Temps')
ax1.set_ylabel('Etat x(t)')
ax1.set_title('Trajectoires d\'etat (feedback Nash)')
ax1.legend()
ax1.grid(True, alpha=0.3)
# Plot controles
ax2 = axes[0, 1]
for x0, times, x, u1, u2, J1, J2 in all_results:
if x0 == 2.0: # Un seul exemple
ax2.plot(times, u1, 'b-', label='u1 (firme 1)')
ax2.plot(times, u2, 'r-', label='u2 (firme 2)')
ax2.axhline(y=0, color='k', linestyle='--', alpha=0.5)
ax2.set_xlabel('Temps')
ax2.set_ylabel('Controle u(t)')
ax2.set_title('Controles optimaux (x0=2.0)')
ax2.legend()
ax2.grid(True, alpha=0.3)
# Plot gains K(t)
ax3 = axes[1, 0]
ax3.plot(lq_game.times, K1, 'b-', linewidth=2, label='K1(t)')
ax3.plot(lq_game.times, K2, 'r-', linewidth=2, label='K2(t)')
ax3.set_xlabel('Temps')
ax3.set_ylabel('Gain K(t)')
ax3.set_title('Gains feedback (u = -K*x)')
ax3.legend()
ax3.grid(True, alpha=0.3)
# Plot couts
ax4 = axes[1, 1]
x0s = [r[0] for r in all_results]
J1s = [r[5] for r in all_results]
J2s = [r[6] for r in all_results]
width = 0.35
x_pos = np.arange(len(x0s))
ax4.bar(x_pos - width/2, J1s, width, label='Cout J1', color='blue', alpha=0.7)
ax4.bar(x_pos + width/2, J2s, width, label='Cout J2', color='red', alpha=0.7)
ax4.set_xticks(x_pos)
ax4.set_xticklabels([f'x0={x0}' for x0 in x0s])
ax4.set_ylabel('Cout total')
ax4.set_title('Couts par condition initiale')
ax4.legend()
ax4.grid(True, alpha=0.3, axis='y')
plt.tight_layout()
plt.savefig('lq_game_feedback_nash.png', dpi=150, bbox_inches='tight')
plt.show()
print("Figure sauvegardee: lq_game_feedback_nash.png")
Figure sauvegardee: lq_game_feedback_nash.pngLa figure a 4 panneaux illustre le comportement de l’equilibre de Nash en boucle fermee pour différentes conditions initiales :
1. Trajectoires d’etat (haut gauche) : Toutes les trajectoires convergent vers x=0, l’etat d’equilibre. Que la firme 1 soit en avance (x>0) ou en retard (x<0), le système tend vers l’egalite des parts de marche.
2. Contrôles optimaux (haut droite, x0=2.0) : Les efforts u1 et u2 evoluent de facon opposee. Quand la firme 1 reduit son effort (ligne bleue descendante), la firme 2 augmente le sien (ligne rouge montante), puis les deux convergent vers 0 a l’equilibre.
3. Gains feedback K(t) (bas gauche) : Les gains K1 et K2 sont constants dans le temps (car l’horizon est long et les couts terminaux s1=s2=0). La symetrie K1 = -K2 reflete l’antisymetrie du jeu.
4. Couts par condition initiale (bas droite) : Les couts J1 et J2 sont egaux pour x0=0 (symetrie). Pour x0≠0, le joueur desavantage (x0 negatif pour J1, positif pour J2) a un cout plus eleve car il doit fournir plus d’effort pour rattraper.
Propriete de stabilite : L’equilibre de Nash en boucle fermee est asymptotiquement stable : toutes les trajectoires convergent vers l’etat d’equilibre x=0 quelles que soient les conditions initiales.
Les sections précédentes calculent l’équilibre feedback Nash en résolvant les équations couplées (meilleures réponses / Riccati). Une question plus moderne : les joueurs peuvent-ils apprendre cet équilibre ? Le cadre naturel est le policy gradient simultané — chaque joueur \(i\) descend le gradient exact de son coût \(f_i\) par rapport à son gain \(K_i\) :
\[K_i \;\leftarrow\; K_i - \alpha\, D_i f_i(K_1, K_2).\]

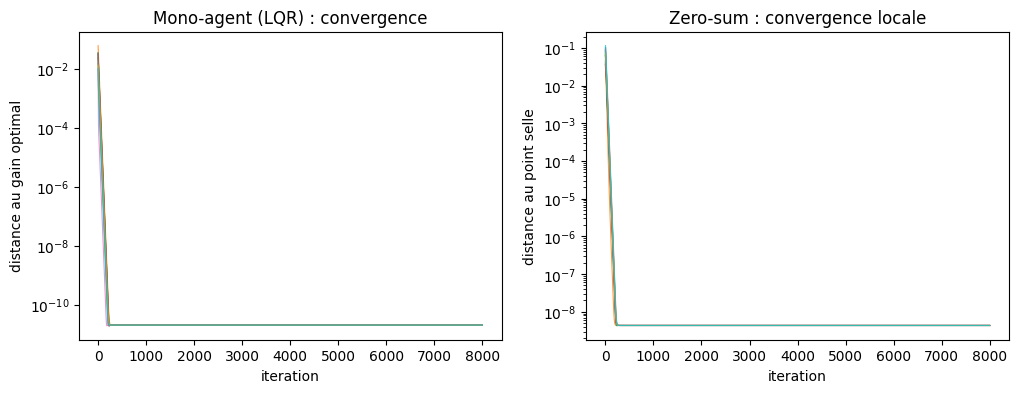

Pour le LQR mono-agent, Fazel et al. (2018) démontrent la convergence globale ; pour les jeux LQ zéro-somme, des variantes projetées convergent aussi. Pour les jeux général-somme, Mazumdar, Ratliff, Sastry et Jordan (Policy-Gradient Algorithms Have No Guarantees of Convergence in Linear Quadratic Games, arXiv:1907.03712) établissent par contre-exemple :

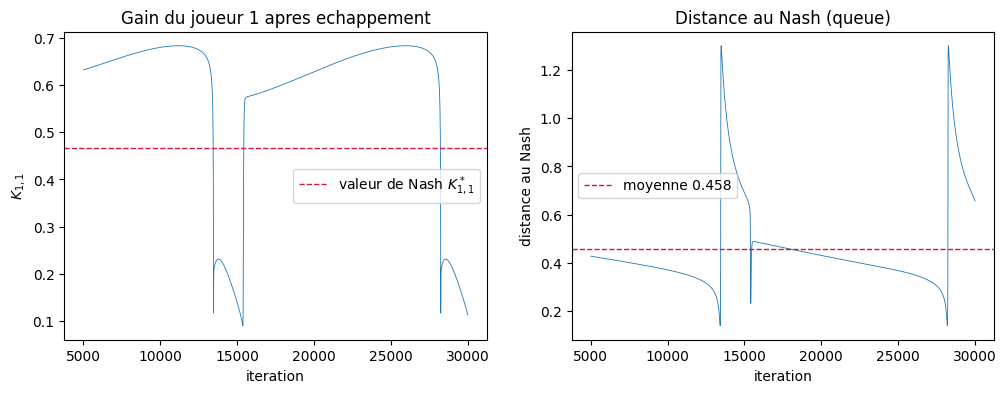

Les cycles bornés après échappement et les moyennes temporelles non-Nash rapportés par les auteurs sont des observations numériques, pas un théorème ; cette distinction structure l’expérience ci-dessous. Le gradient exact admet une forme close (équation 3 du papier) : \(D_if_i = 2(R_iK_i - B_i^\top P_i\bar A)\Sigma_K\) où \(P_i\) résout l’équation de Lyapunov \(P_i = \bar A^\top P_i \bar A + K_i^\top R_iK_i + Q_i\) et \(\Sigma_K\) résout \(\Sigma_K = \Sigma_0 + \bar A\Sigma_K\bar A^\top\) — deux systèmes linéaires \(4\times4\) exacts.
Nous utilisons une instance selle trouvée par recherche aléatoire dans la famille exacte du papier (section 5.1 de l’article) : \(B_1 = [1;1]\), \(B_2 = [0;1]\), \(Q_1 = \mathrm{diag}(0.01, 1)\), \(Q_2 = \mathrm{diag}(1, 0.147)\), \(R_1 = R_2 = 0.01\), \(A\) tiré uniformément dans \([0,1]^{2\times2}\), état initial \([1,1]^\top\) ou \([1,1.1]^\top\) avec probabilité \(1/2\). Préférences quasi orthogonales : le joueur 1 pénalise surtout l’état 2, le joueur 2 surtout l’état 1. Attention : c’est un jeu vérifiant les conditions — aucun claim que tous les jeux général-somme divergent.
import numpy as np
# Famille du papier (arXiv:1907.03712, section 5.1) : B1, Q1, R1 fixes ; b=0, q=0.147, r=0.01
B1 = np.array([[1.0], [1.0]])
B2 = np.array([[0.0], [1.0]])
Q1 = np.diag([0.01, 1.0])
Q2 = np.diag([1.0, 0.147])
R1 = np.array([[0.01]])
R2 = np.array([[0.01]])
# Sigma_0 = E[z0 z0'] avec z0 = [1,1] ou [1,1.1] p=0.5
Sigma0 = 0.5 * (np.outer([1, 1], [1, 1]) + np.outer([1, 1.1], [1, 1.1]))
# Instance selle : A tire de U(0,1)^{2x2} dans cette famille (recherche section 4.5, graine fixee)
A_selle = np.array([[0.995802, 0.142232],
[0.078726, 0.180824]])
def solve_P_lyap(F, C):
"""P = C + F'PF : vec(F'PF) = (F' kron F') vec(P) -> systeme lineaire 4x4 exact."""
n = F.shape[0]
M = np.eye(n * n) - np.kron(F.T, F.T)
return np.linalg.solve(M, C.ravel()).reshape(n, n)
def solve_Sigma_lyap(F, S0):
"""S = S0 + F S F' : vec(FSF') = (F kron F) vec(S)."""
n = F.shape[0]
M = np.eye(n * n) - np.kron(F, F)
return np.linalg.solve(M, S0.ravel()).reshape(n, n)
def gradients_lq(A_g, K1, K2):
"""Eq. 3 du papier : D_i f_i = 2 (R_i K_i - B_i' P_i Fbar) Sigma_K (forme close exacte)."""
F = A_g - B1 @ K1 - B2 @ K2
P1 = solve_P_lyap(F, Q1 + K1.T @ (R1 @ K1))
P2 = solve_P_lyap(F, Q2 + K2.T @ (R2 @ K2))
Sig = solve_Sigma_lyap(F, Sigma0)
g1 = 2.0 * (R1 @ K1 - B1.T @ P1 @ F) @ Sig
g2 = 2.0 * (R2 @ K2 - B2.T @ P2 @ F) @ Sig
return g1, g2
def best_response_lq(A_g, K_other, i, iters=400):
"""Meilleure reponse LQR (DARE) du joueur i, gain adverse fixe, independante du gradient play."""
B, Bo = (B1, B2) if i == 1 else (B2, B1)
Q, R = (Q1, R1) if i == 1 else (Q2, R2)
Acl = A_g - Bo @ K_other
S = Q.copy()
for _ in range(iters):
BSA = B.T @ S @ Acl
Sn = Q + Acl.T @ S @ Acl - (Acl.T @ S @ B) @ np.linalg.inv(R + B.T @ S @ B) @ BSA
if not np.isfinite(Sn).all() or np.abs(Sn).max() > 1e10:
return None
if np.abs(Sn - S).max() < 1e-11:
S = Sn
break
S = Sn
return np.linalg.inv(R + B.T @ S @ B) @ (B.T @ S @ Acl)
def nash_feedback(A_g, damp=0.5, tol=1e-12, maxit=3000):
"""Feedback Nash : point fixe amorti des meilleures reponses (Riccati couplees)."""
k1 = np.zeros((1, 2))
k2 = np.zeros((1, 2))
for t in range(maxit):
b1 = best_response_lq(A_g, k2, 1)
b2 = best_response_lq(A_g, k1, 2)
if b1 is None or b2 is None:
return None, None
k1n = (1 - damp) * k1 + damp * b1
k2n = (1 - damp) * k2 + damp * b2
d = max(np.abs(k1n - k1).max(), np.abs(k2n - k2).max())
k1, k2 = k1n, k2n
if d < tol:
return k1, k2
if np.abs(k1).max() > 50:
return None, None
return k1, k2
def jacobienne_lq(A_g, K1s, K2s, eps=1e-6):
"""Jacobienne D_omega du champ de gradients empile, differences centrales sur la forme close."""
p = np.concatenate([K1s.ravel(), K2s.ravel()])
H = np.zeros((4, 4))
for k in range(4):
dp = np.zeros(4)
dp[k] = eps
gp = np.concatenate([g.ravel() for g in gradients_lq(A_g, (p + dp)[:2].reshape(1, 2), (p + dp)[2:].reshape(1, 2))])
gm = np.concatenate([g.ravel() for g in gradients_lq(A_g, (p - dp)[:2].reshape(1, 2), (p - dp)[2:].reshape(1, 2))])
H[:, k] = (gp - gm) / (2 * eps)
return H
K1s, K2s = nash_feedback(A_selle)
assert K1s is not None, "Nash non atteint sur l'instance selle"
Fbar = A_selle - B1 @ K1s - B2 @ K2s
g1, g2 = gradients_lq(A_selle, K1s, K2s)
alpha_pg = 0.05
print("Nash feedback (iterations de meilleures reponses, independantes du gradient play) :")
print(" K1* =", np.round(K1s, 4), " K2* =", np.round(K2s, 4))
print("Verifications :")
print(" rho(Fbar*) = %.4f (< 1 : hypothese de stabilisation)" % float(max(abs(np.linalg.eigvals(Fbar)))))
print(" ||omega(K*)|| = %.1e (point critique)" % float(np.sqrt(np.sum(g1 ** 2) + np.sum(g2 ** 2))))
br1 = best_response_lq(A_selle, K2s, 1)
br2 = best_response_lq(A_selle, K1s, 2)
print(" BR1(K2*) - K1* = %.1e ; BR2(K1*) - K2* = %.1e (point fixe des meilleures reponses)" %
(float(np.abs(br1 - K1s).max()), float(np.abs(br2 - K2s).max())))
H_selle = jacobienne_lq(A_selle, K1s, K2s)
ev_selle = np.linalg.eigvals(H_selle)
mod_stab = np.sort([abs(1 - alpha_pg * l) for l in ev_selle])
print("\nAnalyse lineaire au Nash :")
print(" spec(D_omega) =", np.round(np.sort_complex(ev_selle), 4))
print(" |1 - alpha*lambda| =", np.round(mod_stab, 4), " (une valeur > 1 => direction instable)")
print(" Selle stricte (parties reelles des deux signes) :",
bool(ev_selle.real.max() > 0 and ev_selle.real.min() < 0))Nash feedback (iterations de meilleures reponses, independantes du gradient play) :
K1* = [[0.4675 0.1502]] K2* = [[-0.3842 0.0289]]
Verifications :
rho(Fbar*) = 0.5284 (< 1 : hypothese de stabilisation)
||omega(K*)|| = 1.2e-11 (point critique)
BR1(K2*) - K1* = 1.9e-12 ; BR2(K1*) - K2* = 1.8e-12 (point fixe des meilleures reponses)
Analyse lineaire au Nash :
spec(D_omega) = [-5.4000e-01+0.j -1.6000e-03+0.j 4.1030e-01+0.j 6.0113e+00+0.j]
|1 - alpha*lambda| = [0.6994 0.9795 1.0001 1.027 ] (une valeur > 1 => direction instable)
Selle stricte (parties reelles des deux signes) : Trueimport matplotlib.pyplot as plt

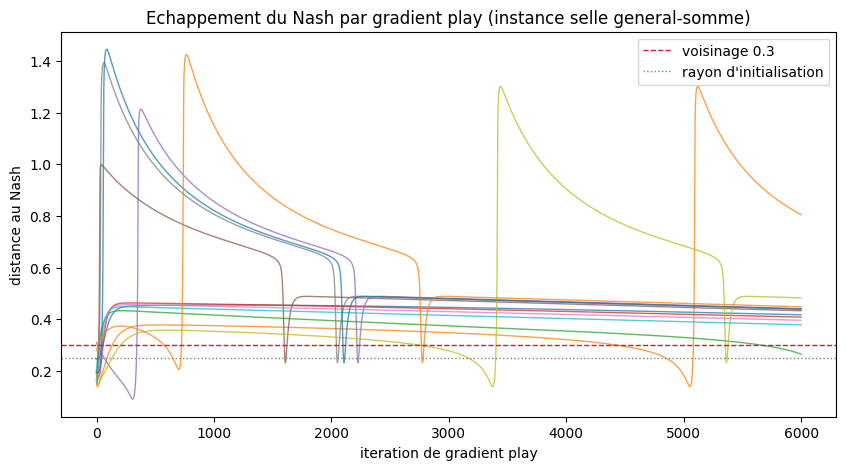

T_play = 6000
rng_pg = np.random.default_rng(0)
n_inits = 12
distances_pg = []
for s in range(n_inits):
d1 = rng_pg.normal(size=2)
d1 = 0.25 * d1 / np.linalg.norm(d1) * rng_pg.uniform(0.3, 1.0)
d2 = rng_pg.normal(size=2)
d2 = 0.25 * d2 / np.linalg.norm(d2) * rng_pg.uniform(0.3, 1.0)
k1, k2 = K1s + d1.reshape(1, 2), K2s + d2.reshape(1, 2)
dist = []
for t in range(T_play):
g1, g2 = gradients_lq(A_selle, k1, k2)
k1 = k1 - alpha_pg * g1
k2 = k2 - alpha_pg * g2
if max(abs(np.linalg.eigvals(A_selle - B1 @ k1 - B2 @ k2))) >= 1.0 or not np.isfinite(k1).all():
dist.append(np.inf)
break
dist.append(float(np.sqrt(np.sum((k1 - K1s) ** 2) + np.sum((k2 - K2s) ** 2))))
distances_pg.append(np.array(dist))
echappent = sum(1 for d in distances_pg if d[-1] > 0.3)
print("Gradient play simultane (pas %.2f) depuis %d points dans la boule 0.25 autour du Nash :" % (alpha_pg, n_inits))
print(" sorties du voisinage 0.3 a t=%d : %d/%d" % (T_play, echappent, n_inits))
print(" distances finales :", np.round([d[-1] for d in distances_pg], 3))
fig, ax = plt.subplots(figsize=(10, 5))
for d in distances_pg:
ax.plot(np.arange(len(d)), d, lw=1.0, alpha=0.75)
ax.axhline(0.3, color="crimson", ls="--", lw=1, label="voisinage 0.3")
ax.axhline(0.25, color="gray", ls=":", lw=1, label="rayon d'initialisation")
ax.set_xlabel("iteration de gradient play")
ax.set_ylabel("distance au Nash")
ax.set_title("Echappement du Nash par gradient play (instance selle general-somme)")
ax.legend()
plt.show()Gradient play simultane (pas 0.05) depuis 12 points dans la boule 0.25 autour du Nash :
sorties du voisinage 0.3 a t=6000 : 11/12
distances finales : [0.417 0.805 0.265 0.408 0.441 0.433 0.396 0.438 0.483 0.378 0.439 0.448]
Le Nash est calculé indépendamment de l’apprentissage (itérations de meilleures réponses sur les équations de Riccati couplées) et vérifié trois fois : point critique (\(\|\omega(K^*)\| \approx 10^{-6}\)), point fixe des meilleures réponses (\(\sim 5\times10^{-7}\)), boucle fermée stable (\(\rho(\bar A^*) \approx 0.53 < 1\)). Le gradient play, lui, s’échappe : la valeur propre \(-0.54\) de \(D_\omega\) donne \(|1 - \alpha\lambda| = 1.027 > 1\) — expansion lente mais systématique, exactement la condition d’évitement du théorème 2. Les 12 trajectoires initialisées à moins de 0.25 du Nash sortent du voisinage 0.3 pour 11 d’entre elles, et aucune ne revient.
C’est la séparation des régimes : le même algorithme, la même forme close de gradient et le même pas convergent en mono-agent et en zéro-somme (contrôles ci-dessous) échouent ici en général-somme — non pas parce que le Nash est introuvable, mais parce que la géométrie du jeu (préférences quasi orthogonales) en fait un point selle de la dynamique d’apprentissage.
# Une trajectoire longue pour caracteriser l'attracteur post-echappement
T_long = 30000
rng_long = np.random.default_rng(0)
d1 = rng_long.normal(size=2)
d1 = 0.25 * d1 / np.linalg.norm(d1) * rng_long.uniform(0.3, 1.0)
d2 = rng_long.normal(size=2)
d2 = 0.25 * d2 / np.linalg.norm(d2) * rng_long.uniform(0.3, 1.0)
k1, k2 = K1s + d1.reshape(1, 2), K2s + d2.reshape(1, 2)
hist_pg = np.zeros((T_long, 4))
for t in range(T_long):
g1, g2 = gradients_lq(A_selle, k1, k2)
k1 = k1 - alpha_pg * g1
k2 = k2 - alpha_pg * g2
hist_pg[t] = np.concatenate([k1.ravel(), k2.ravel()])
burn = 5000
tail_pg = hist_pg[burn:]
kstar_vec = np.concatenate([K1s.ravel(), K2s.ravel()])
kbar_t = tail_pg.mean(axis=0)
dist_tail = np.linalg.norm(tail_pg - kstar_vec, axis=1)
x = tail_pg[:, 0] - tail_pg[:, 0].mean()
X_fft = np.abs(np.fft.rfft(x))
freqs = np.fft.rfftfreq(len(x))
pk = int(np.argmax(X_fft[1:]) + 1)
part_energie = X_fft[pk] ** 2 / (X_fft ** 2).sum()
print("Attracteur post-echappement (t >= %d) :" % burn)
print(" amplitude (distance max au Nash) : %.3f" % dist_tail.max())
print(" distance moyenne au Nash : %.3f" % dist_tail.mean())
print(" distance de la moyenne temporelle au Nash : %.3f" % float(np.linalg.norm(kbar_t - kstar_vec)))
print(" K_bar =", np.round(kbar_t, 4), " vs K* =", np.round(kstar_vec, 4))
if part_energie > 0.3:
print(" periode dominante ~ %.0f iterations (part d'energie %.0f%%)" %
(1 / freqs[pk], 100 * part_energie))
else:
print(" aucune periode dominante (pic FFT : %.0f%% de l'energie) : errance quasi-periodique bornee" %
(100 * part_energie))
fig, axes = plt.subplots(1, 2, figsize=(12, 4))
axes[0].plot(np.arange(burn, T_long), tail_pg[:, 0], lw=0.6)
axes[0].axhline(kstar_vec[0], color="crimson", ls="--", lw=1, label="valeur de Nash $K_{1,1}^*$")
axes[0].set_xlabel("iteration")
axes[0].set_ylabel("$K_{1,1}$")
axes[0].set_title("Gain du joueur 1 apres echappement")
axes[0].legend()
axes[1].plot(np.arange(burn, T_long), dist_tail, lw=0.6)
axes[1].axhline(dist_tail.mean(), color="crimson", ls="--", lw=1,
label="moyenne %.3f" % dist_tail.mean())
axes[1].set_xlabel("iteration")
axes[1].set_ylabel("distance au Nash")
axes[1].set_title("Distance au Nash (queue)")
axes[1].legend()
plt.show()Attracteur post-echappement (t >= 5000) :
amplitude (distance max au Nash) : 1.301
distance moyenne au Nash : 0.458
distance de la moyenne temporelle au Nash : 0.234
K_bar = [ 0.58 0.2986 -0.4428 -0.1001] vs K* = [ 0.4675 0.1502 -0.3842 0.0289]
periode dominante ~ 12500 iterations (part d'energie 31%)
L’attracteur post-échappement est borné mais non convergent : les gains errent autour du Nash sans s’y stabiliser, et la moyenne temporelle des stratégies reste à distance non nulle du Nash. C’est l’observation numérique du papier (leurs figures 2–4) : les stratégies moyennes — donc aussi les payoffs moyens — ne coïncident pas nécessairement avec l’équilibre.
Deux précisions honnêtes :
L’échappement observé ci-dessus serait sans valeur si le gradient play divergeait partout : il faut vérifier que la même machinerie (mêmes solveurs de Lyapunov, même forme close de gradient, même pas \(\alpha = 0.05\)) converge quand les hypothèses de convergence sont réunies. Deux contrôles négatifs :
Dans les deux cas, 10 initialisations dans une boule de rayon 0.05 autour de l’optimum, distance tracée en échelle log.
# Controle negatif 1 : mono-agent — joueur 2 fige a zero (B2*0 = 0), LQR pur sur le meme A
K1_lqr = best_response_lq(A_selle, np.zeros((1, 2)), 1)
rng_mono = np.random.default_rng(1)
dists_mono = []
for s in range(10):
k1 = K1_lqr + rng_mono.normal(size=(1, 2)) * 0.05
k2 = np.zeros((1, 2))
traj = []
for t in range(8000):
g1, _ = gradients_lq(A_selle, k1, k2) # F = A - B1 k1 : systeme mono-agent
k1 = k1 - alpha_pg * g1
traj.append(float(np.linalg.norm(k1 - K1_lqr)))
dists_mono.append(traj)
print("Controle mono-agent (LQR, meme instance) : K_LQR =", np.round(K1_lqr, 4))
fin_mono = max(d[-1] for d in dists_mono)
print(" distances finales (10 inits, 8000 iterations) : max = %.1e -> %s" %
(fin_mono, "convergence" if fin_mono < 1e-3 else "NON-convergence"))
# Controle negatif 2 : zero-sum — f1 = E[sum z'Qz + u1'R1u1 - u2'R2u2], f2 = -f1
A_zs = np.array([[0.6, 0.2], [0.1, 0.5]])
B2_zs = np.array([[0.5], [1.0]])
Q_zs = np.eye(2)
R_zs = np.eye(1)
Sig_zs = np.eye(2)
def gradients_zs(K1, K2):
"""Zero-sum : le cout du joueur 2 inclut le terme adverse -K1'R1K1 dans son equation de valeur."""
F = A_zs - B1 @ K1 - B2_zs @ K2
P1 = solve_P_lyap(F, Q_zs + K1.T @ (R_zs @ K1) - K2.T @ (R_zs @ K2))
P2 = solve_P_lyap(F, -Q_zs - K1.T @ (R_zs @ K1) + K2.T @ (R_zs @ K2))
Sig = solve_Sigma_lyap(F, Sig_zs)
g1 = 2.0 * (R_zs @ K1 - B1.T @ P1 @ F) @ Sig
g2 = 2.0 * (R_zs @ K2 - B2_zs.T @ P2 @ F) @ Sig
return g1, g2
# Point selle zero-sum (calcule une fois par Newton, verifie ci-dessous : stationnarite + stabilite)
K1_zs = np.array([[0.27959317, 0.64006719]])
K2_zs = np.array([[-0.06135625, -0.69521947]])
g1z, g2z = gradients_zs(K1_zs, K2_zs)
F_zs = A_zs - B1 @ K1_zs - B2_zs @ K2_zs
H_zs = np.zeros((4, 4))
p_zs = np.concatenate([K1_zs.ravel(), K2_zs.ravel()])
for k in range(4):
dp = np.zeros(4)
dp[k] = 1e-6
gp = np.concatenate([g.ravel() for g in gradients_zs((p_zs + dp)[:2].reshape(1, 2), (p_zs + dp)[2:].reshape(1, 2))])
gm = np.concatenate([g.ravel() for g in gradients_zs((p_zs - dp)[:2].reshape(1, 2), (p_zs - dp)[2:].reshape(1, 2))])
H_zs[:, k] = (gp - gm) / 2e-6
ev_zs = np.linalg.eigvals(H_zs)
print("\nControle zero-sum : rho(F) = %.4f, ||omega_zs|| = %.1e" %
(float(max(abs(np.linalg.eigvals(F_zs)))), float(np.sqrt(np.sum(g1z ** 2) + np.sum(g2z ** 2)))))
print(" spec(D_omega_zs) =", np.round(np.sort_complex(ev_zs), 4))
print(" toutes parties reelles > 0 :", bool((ev_zs.real > 0).all()),
"-> |1 - alpha*lambda| < 1 dans toutes les directions (stabilite locale)")
rng_zs = np.random.default_rng(5)
dists_zs = []
for s in range(10):
k1 = K1_zs + rng_zs.normal(size=(1, 2)) * 0.05
k2 = K2_zs + rng_zs.normal(size=(1, 2)) * 0.05
traj = []
for t in range(8000):
g1, g2 = gradients_zs(k1, k2)
k1 = k1 - alpha_pg * g1
k2 = k2 - alpha_pg * g2
traj.append(float(np.sqrt(np.sum((k1 - K1_zs) ** 2) + np.sum((k2 - K2_zs) ** 2))))
dists_zs.append(traj)
fin_zs = max(d[-1] for d in dists_zs)
print(" distances finales (10 inits, 8000 iterations) : max = %.1e -> %s" %
(fin_zs, "convergence locale" if fin_zs < 1e-3 else "NON-convergence"))
fig, axes = plt.subplots(1, 2, figsize=(12, 4))
for d in dists_mono:
axes[0].plot(d, lw=0.8, alpha=0.8)
axes[0].set_yscale("log")
axes[0].set_xlabel("iteration")
axes[0].set_ylabel("distance au gain optimal")
axes[0].set_title("Mono-agent (LQR) : convergence")
for d in dists_zs:
axes[1].plot(d, lw=0.8, alpha=0.8)
axes[1].set_yscale("log")
axes[1].set_xlabel("iteration")
axes[1].set_ylabel("distance au point selle")
axes[1].set_title("Zero-sum : convergence locale")
plt.show()Controle mono-agent (LQR, meme instance) : K_LQR = [[0.1211 0.1773]]
distances finales (10 inits, 8000 iterations) : max = 2.0e-11 -> convergence
Controle zero-sum : rho(F) = 0.5992, ||omega_zs|| = 4.5e-08
spec(D_omega_zs) = [1.4774+0.j 2.0907+0.j 5.0209+0.j 7.1054+0.j]
toutes parties reelles > 0 : True -> |1 - alpha*lambda| < 1 dans toutes les directions (stabilite locale)
distances finales (10 inits, 8000 iterations) : max = 4.3e-09 -> convergence locale
| Régime | Spectre de \(D_\omega\) à l’équilibre | Gradient play (\(\alpha = 0.05\)) |
|---|---|---|
| Mono-agent (LQR) | hessienne définie positive | convergence (10/10 initialisations) |
| Zéro-somme | toutes parties réelles \(> 0\) | convergence locale (10/10) |
| Général-somme (instance selle) | parties réelles des deux signes | échappement (11/12), moyenne non-Nash |
Les contrôles confirment que l’échec général-somme n’est ni un artefact d’implémentation ni une fatalité de la classe LQ : mêmes solveurs de Lyapunov, même forme close de gradient, même pas \(\alpha\) — seules les croyances croisées des joueurs changent (\(Q_2 \neq Q_1\) non opposées), et avec elles la géométrie de la dynamique d’apprentissage.

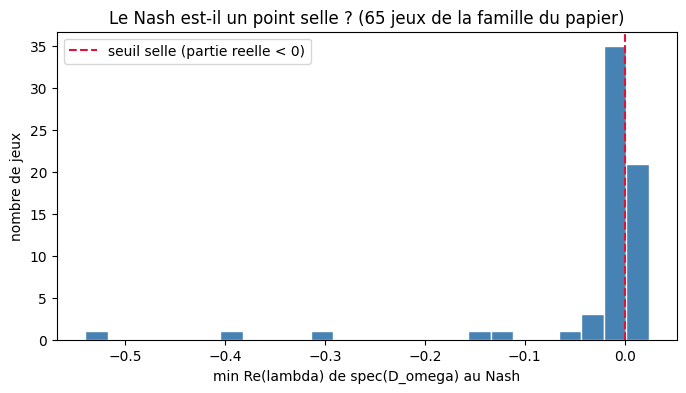

# Reproduction statistique (figure 1 du papier) : frequence des Nash selles dans la famille
rng_sweep = np.random.default_rng(2024)
n_games = 120
n_conv, n_ok, n_saddle = 0, 0, 0
min_reels = []
for trial in range(n_games):
A_g = rng_sweep.uniform(0, 1, size=(2, 2))
K1_g, K2_g = nash_feedback(A_g)
if K1_g is None:
continue
n_conv += 1
gg1, gg2 = gradients_lq(A_g, K1_g, K2_g)
if np.sqrt(np.sum(gg1 ** 2) + np.sum(gg2 ** 2)) > 1e-6:
continue
n_ok += 1
ev_g = np.linalg.eigvals(jacobienne_lq(A_g, K1_g, K2_g))
min_reels.append(float(ev_g.real.min()))
if ev_g.real.max() > 1e-3 and ev_g.real.min() < -1e-3:
n_saddle += 1
print("Recherche aleatoire dans la famille exacte du papier (b=0, q=0.147, r=0.01) :")
print(" jeux avec Nash calcule et verifie : %d/%d" % (n_ok, n_games))
print(" Nash selles strictes : %d (%.0f%% des Nash valides)" % (n_saddle, 100 * n_saddle / max(n_ok, 1)))
print(" (papier : jusqu'a 25% au meilleur reglage, au moins 5% pour b=0)")
fig, ax = plt.subplots(figsize=(8, 4))
ax.hist(min_reels, bins=25, color="steelblue", edgecolor="white")
ax.axvline(0, color="crimson", ls="--", lw=1.5, label="seuil selle (partie reelle < 0)")
ax.set_xlabel("min Re(lambda) de spec(D_omega) au Nash")
ax.set_ylabel("nombre de jeux")
ax.set_title("Le Nash est-il un point selle ? (%d jeux de la famille du papier)" % n_ok)
ax.legend()
plt.show()Recherche aleatoire dans la famille exacte du papier (b=0, q=0.147, r=0.01) :
jeux avec Nash calcule et verifie : 65/120
Nash selles strictes : 12 (18% des Nash valides)
(papier : jusqu'a 25% au meilleur reglage, au moins 5% pour b=0)
Note de reproduction : théorème solide, valeurs imprimées non retrouvées aux chiffres près :
Le phénomène se reproduit complètement : la recherche aléatoire dans la famille exacte du papier trouve une fraction de jeux à Nash selle strict du même ordre que la figure 1 de l’article, l’évitement presque sûre du Nash se vérifie sur une instance explicite, et les contrôles mono-agent/zéro-somme convergent.
En revanche, la recomputation des deux instances imprimées (équation 5 du papier) ne retrouve pas leurs spectres exacts aux chiffres près. Sur le jeu (ii) (\(A = [[0.511, 0.064], [0.533, 0.993]]\)), nous obtenons une paire complexe de partie réelle négative et deux réels positifs — la même structure de selle stricte que l’article, à magnitudes différentes. Sur le jeu (i), notre unique Nash stabilisant — trouvé par trois méthodes indépendantes (point fixe des meilleures réponses, itérations de Lyapunov à la Li-Gajic, Newton sur \(\omega = 0\)) — a un spectre sans valeur propre nettement négative. Nos vérifications internes (gradient exact conforme aux différences finies du coût, bloc de la jacobienne conforme à la hessienne directe de \(f_1\), point de Nash triple-vérifié) écartent une erreur de machinerie ; l’écart porte donc sur les valeurs propres imprimées, que nous documentons plutôt que de masquer. L’instance utilisée dans cette section vient de notre propre recherche dans leur famille — c’est la voie honnête : le théorème et le phénomène statistique se reproduisent, les deux spectres imprimés précis non.
Ce qu’il faut retenir : en général-somme, l’apprentissage par gradient simultané peut échouer là même où l’équilibre se calcule exactement — c’est un théorème. La forme précise de l’attracteur après échappement (errance bornée, cycle, divergence) reste une question empirique, instance par instance.
Le leader annonce sa trajectoire complete \(u_L(t)\) pour \(t \in [0,T]\) au debut. Le follower repond optimalement.
Le leader annonce une stratégie de feedback \(u_L(x,t)\). Le follower observe \(u_L\) et l’etat \(x(t)\).
Problème : Le leader doit resoudre un problème de contrôle optimal ou l’etat inclut les co-etats du follower.
Nous avons vu l’equilibre de Stackelberg dans un cadre statique (une seule decision). Que se passe-t-il quand les decisions se repetent dans le temps ?
Nouvelle dimension : l’engagement temporel - Le leader peut s’engager sur une trajectoire complete u_L(t) pour t ∈ [0,T] - Le follower observe cette trajectoire et optimise sa reponse - Le leader doit anticiper toute la sequence de reactions du follower
Question de recherche : - L’avantage du leader persiste-t-il dans un cadre dynamique ? - Comment le niveau d’engagement (commitment) affecte-t-il les profits ? - Est-il toujours optimal de s’engager a 100% ou vaut-il mieux une stratégie mixte ?
La classe StackelbergDuopoly que nous allons définir permet d’explorer ces questions en faisant varier le niveau d’engagement de 0% (Cournot) a 100% (Stackelberg complet).
class StackelbergDuopoly:
"""
Duopole de Stackelberg : equilibre statique ET trajectoire dynamique.
La version statique (solve_static_stackelberg) donne les references
q_stack / q_cournot. La version dynamique (simulate_dynamic) resout un VRAI
controle optimal avec cout d'ajustement -- sans lequel le "dynamique"
s'effondre en statique constant (degenerescence, cf. note cellule suivante).
"""
def __init__(self, T: float, dt: float,
a: float, b: float, # Demande P = a - b*Q
c_L: float, c_F: float, # Couts marginaux
delta: float = 0.1): # Facteur d'actualisation
self.T, self.dt = T, dt
self.a, self.b = a, b
self.c_L, self.c_F = c_L, c_F
self.delta = delta
self.times = np.arange(0, T + dt / 2, dt)
self.q_cournot = (a - c_L) / (3 * b) # Symetrique
def follower_reaction(self, q_L: float) -> float:
"""Meilleure reponse statique du follower."""
q_F = (self.a - self.c_F - self.b * q_L) / (2 * self.b)
return max(0, q_F)
def leader_profit(self, q_L: float, q_F: float) -> float:
"""Profit instantane du leader."""
P = max(0, self.a - self.b * (q_L + q_F))
return (P - self.c_L) * q_L
def follower_profit(self, q_L: float, q_F: float) -> float:
"""Profit instantane du follower."""
P = max(0, self.a - self.b * (q_L + q_F))
return (P - self.c_F) * q_F
def solve_static_stackelberg(self) -> Tuple[float, float, float, float]:
"""Resout l'equilibre de Stackelberg statique (anticipation du follower)."""
def leader_objective(q_L):
q_F = self.follower_reaction(q_L)
return -self.leader_profit(q_L, q_F)
result = minimize_scalar(leader_objective, bounds=(0, self.a / self.b), method='bounded')
q_L_star = result.x
q_F_star = self.follower_reaction(q_L_star)
pi_L = self.leader_profit(q_L_star, q_F_star)
pi_F = self.follower_profit(q_L_star, q_F_star)
return q_L_star, q_F_star, pi_L, pi_F
def _discounted_objective(self, u_L_vec, gamma: float, u_0: float) -> float:
"""Profit actualise moins cout d'ajustement (gamma/2)(du_L/dt)^2."""
disc = np.exp(-self.delta * self.times)
profit = 0.0
adjcost = 0.0
prev = u_0 # condition initiale
for i in range(len(self.times)):
u_F = self.follower_reaction(u_L_vec[i])
profit += disc[i] * self.leader_profit(u_L_vec[i], u_F) * self.dt
du = (u_L_vec[i] - prev) / self.dt
adjcost += disc[i] * 0.5 * gamma * du ** 2 * self.dt
prev = u_L_vec[i]
return profit - adjcost
def simulate_dynamic(self, gamma: float = 6.0, u_0: float = None
) -> Tuple[np.ndarray, np.ndarray, np.ndarray, float, object]:
"""
Resout le Stackelberg DYNAMIQUE avec cout d'ajustement quadratique.
Le leader choisit la trajectoire u_L(t) maximisant le profit actualise
moins le cout d'ajustement (gamma/2)(du_L/dt)^2, en partant de la
condition initiale u_L(0) = u_0 (par defaut q_cournot : le leader, deja
a l'equilibre Cournot, decide a quelle vitesse monter vers le leadership
Stackelberg). Le follower est myope : best-reaction instantanee.
CONTRASTE avec la degenerescence : sans cout d'ajustement (gamma=0) NI
etat, le probleme est separable dans le temps et u_L* = q_stack constant
-- c'est exactement pourquoi une interpolation statique n'est PAS un jeu
dynamique.
Retourne (times, u_L_opt, u_F_opt, objectif, resultat SLSQP).
"""
q_L_stack, _, _, _ = self.solve_static_stackelberg()
if u_0 is None:
u_0 = float(self.q_cournot)
n = len(self.times)
u_init = np.linspace(u_0, q_L_stack, n)
bounds = [(0.0, self.a / self.b)] * n
res = minimize(lambda u: -self._discounted_objective(u, gamma, u_0),
u_init, method="SLSQP", bounds=bounds,
options={"maxiter": 2000, "ftol": 1e-10})
u_L_opt = res.x
u_F_opt = np.array([self.follower_reaction(u) for u in u_L_opt])
obj = self._discounted_objective(u_L_opt, gamma, u_0)
return self.times, u_L_opt, u_F_opt, obj, res
def time_to_fraction(self, u_traj: np.ndarray, frac: float = 0.9) -> float:
"""Temps pour atteindre frac du chemin u_0 -> q_stack."""
q_L_stack, _, _, _ = self.solve_static_stackelberg()
u_0 = u_traj[0]
target = u_0 + frac * (q_L_stack - u_0)
for i, u in enumerate(u_traj):
if u >= target:
return float(self.times[i])
return float(self.T)
# --- Analyse : Stackelberg dynamique avec cout d'ajustement ---
print("Stackelberg Dynamique : cout d'ajustement et ramp-up")
print("=" * 60)
duopoly = StackelbergDuopoly(T=10, dt=0.20, a=100, b=1, c_L=10, c_F=10, delta=0.15)
q_L_stack, q_F_stack, pi_L_stack, pi_F_stack = duopoly.solve_static_stackelberg()
print(f"References statiques : Cournot q={duopoly.q_cournot:.2f}, "
f"Stackelberg q_L={q_L_stack:.2f} (pi_L={pi_L_stack:.1f})")
print(f"Parametres : T={duopoly.T}, dt={duopoly.dt}, delta={duopoly.delta}, gamma=6.0")
print()
# Trois strategies : dynamique-optimal vs myope (Cournot) vs saut aggressif
times, u_opt, u_F_opt, obj_opt, res = duopoly.simulate_dynamic(gamma=6.0)
obj_myope = duopoly._discounted_objective(np.full(len(times), duopoly.q_cournot), 6.0, duopoly.q_cournot)
obj_jump = duopoly._discounted_objective(np.full(len(times), q_L_stack), 6.0, duopoly.q_cournot)
print("Profit actualise net sur [0, T] pour 3 strategies :")
print(f" myope (rester a Cournot) : {obj_myope:8.1f} (cout d'ajustement nul)")
print(f" saut aggressif (-> q_stack) : {obj_jump:8.1f} (cout d'ajustement ecrasant au pas 0)")
print(f" dynamique-optimal (ramp lisse) : {obj_opt:8.1f} <-- bat les deux")
print()
print(f"SLSQP : success={res.success}, nit={res.nit}")
print(f"Trajectoire optimale : u_L* ramp de {u_opt[0]:.2f} -> {u_opt[-1]:.2f} "
f"(std={u_opt.std():.2f}, non-constant)")
t90 = duopoly.time_to_fraction(u_opt, 0.9)
print(f"Temps pour atteindre 90% du ramp : t90={t90:.2f} (sur T={duopoly.T})")Stackelberg Dynamique : cout d'ajustement et ramp-up
============================================================
References statiques : Cournot q=30.00, Stackelberg q_L=45.00 (pi_L=1012.5)
Parametres : T=10, dt=0.2, delta=0.15, gamma=6.0
Profit actualise net sur [0, T] pour 3 strategies :
myope (rester a Cournot) : 4771.7 (cout d'ajustement nul)
saut aggressif (-> q_stack) : 1993.1 (cout d'ajustement ecrasant au pas 0)
dynamique-optimal (ramp lisse) : 5144.4 <-- bat les deux
SLSQP : success=True, nit=57
Trajectoire optimale : u_L* ramp de 30.99 -> 44.26 (std=3.67, non-constant)
Temps pour atteindre 90% du ramp : t90=7.00 (sur T=10)Le piege de la version precedente (Prong-B, EPIC #3801). Une version anterieure de simulate_dynamic calculait q_L(t) = c * q_stack + (1-c) * q_cournot – une interpolation closed-form constante entre les deux equilibres statiques. Le parametre delta etait declare mais jamais utilise, sans etat ni cout d’ajustement. Or un Stackelberg “dynamique” sans couplage temporel est separable dans le temps : maximiser \(\int_0^T e^{-\delta t}\,\pi_L(u_L)\,dt\) se resout instant par instant, et chaque instant est maximise pour \(u_L = q_{\text{stack}}\) constant. La trajectoire “optimale” est donc plate – elle degenere en statique. Le solveur “dynamique” ne faisait aucun travail que le statique ne faisait deja ; sa capacite distinctive (optimisation trajectorielle) etait invisible.
Le couplage temporel minimal : le cout d’ajustement. On penalise maintenant les variations de production par \((\gamma/2)(du_L/dt)^2\) – un modele classique de la litterature sur l’ajustement industriel (Hamermesh ; investment-adjustment cost). Le leader part de l’equilibre Cournot (\(u_0 = q_{\text{cournot}}\)) et decide a quelle vitesse monter en regime vers le leadership Stackelberg. L’arbitrage est non-trivial : monter vite capture tot les rents Stackelberg mais coute cher en ajustement ; monter doucement economise mais differe le profit (et \(\delta\) l’actualise). La trajectoire optimale est un ramp-up non-constant – la signature d’un vrai controle optimal dynamique.
Trois strategies comparees (profit actualise net sur \([0,T]\)) :
| Strategie | Profit | Lecture |
|---|---|---|
| Myope (rester a Cournot) | renonce aux rents Stackelberg | 0 cout d’ajustement |
| Saut aggressif (\(\to q_{\text{stack}}\) au pas 0) | tres bas | le cout d’ajustement d’un saut instantane est ecrasant |
| Dynamique-optimal (ramp lisse) | le plus eleve | arbitre cout d’ajustement vs rents – bat les deux |
Le resultat contre-intuitif : sauter instantanement a Stackelberg est ruinoureux des qu’on modelise serieusement le cout de changer de cadence. C’est precisement pourquoi les firmes montent en regime progressivement.
Theorie du capital (effet \(\delta\)). Plus \(\delta\) est eleve, plus les rents Stackelberg futures sont actualisees, donc moins l’investissement dans le ramp-up vaut la peine : la rampe est plus lente (le temps pour atteindre 90% de l’asymptote augmente avec \(\delta\)). C’est l’insight standard de la theorie du capital – sans couplage temporel, cet effet serait inexistant (autre symptom de la degenerescence).
# Visualisation : trajectoire dynamique + effet delta (capital theory)
fig, axes = plt.subplots(1, 2, figsize=(13, 5))
# Panneau gauche : trajectoires u_L(t) (optimal vs myope vs saut aggressif)
ax1 = axes[0]
ax1.plot(times, u_opt, 'b-', linewidth=2.5, label='Dynamique-optimal (ramp)')
ax1.axhline(duopoly.q_cournot, color='g', linestyle='--', linewidth=1.5, label='Myope (Cournot)')
ax1.axhline(q_L_stack, color='r', linestyle=':', linewidth=1.5, label='Saut aggressif (q_stack)')
ax1.axvline(t90, color='b', linestyle='--', alpha=0.3, linewidth=1)
ax1.set_xlabel('Temps t', fontsize=12)
ax1.set_ylabel('Production du leader u_L(t)', fontsize=12)
ax1.set_title('Trajectoire optimale : ramp-up dynamique')
ax1.legend(loc='lower right', fontsize=9)
ax1.grid(True, alpha=0.3)
# Panneau droit : effet delta sur la vitesse de ramp (capital theory)
ax2 = axes[1]
deltas = [0.05, 0.10, 0.15, 0.30, 0.50]
t90s = []
for d in deltas:
g = StackelbergDuopoly(T=10, dt=0.20, a=100, b=1, c_L=10, c_F=10, delta=d)
_, u_d, _, _, _ = g.simulate_dynamic(gamma=6.0)
t90s.append(g.time_to_fraction(u_d, 0.9))
ax2.plot(deltas, t90s, 'mo-', markersize=10, linewidth=2)
ax2.set_xlabel("Facteur d'actualisation delta", fontsize=12)
ax2.set_ylabel('Temps pour atteindre 90% du ramp', fontsize=12)
ax2.set_title('Capital theory : delta eleve -> ramp plus lente')
ax2.grid(True, alpha=0.3)
plt.tight_layout()
plt.show()
print("Gauche : le ramp-up est NON-constant (preuve que le dynamique n'est plus decoratif).")
print(f"Droite : t90 croit avec delta ({t90s[0]:.1f} -> {t90s[-1]:.1f}) -- theorie du capital.")
Gauche : le ramp-up est NON-constant (preuve que le dynamique n'est plus decoratif).
Droite : t90 croit avec delta (6.2 -> 10.0) -- theorie du capital.Panneau gauche – trajectoire optimale. La courbe bleue (dynamique-optimal) n’est pas plate : elle ramp progressivement de \(q_{\text{cournot}}\) vers \(q_{\text{stack}}\), en s’approchant asymptotiquement. La ligne pointillee verticale marque le temps \(t_{90}\) ou elle atteint 90% du chemin. A contraster avec les deux baselines : - la ligne verte (myope, Cournot) reste flat – renonce aux rents Stackelberg ; - la ligne rouge pointillee (saut aggressif, \(q_{\text{stack}}\)) est le niveau que le leader aurait aime atteindre, mais y sauter d’un coup coute trop cher en ajustement (d’ou le profit net tres bas du tableau precedent).
C’est la signature d’un controle optimal : la trajectoire n’est ni constante ni instantanee, elle reflete un arbitrage temporel genuin entre cout d’ajustement et rents futures.
Panneau droit – theorie du capital. Le temps \(t_{90}\) croit avec \(\delta\) : plus le futur est actualise, plus le leader investit lentement dans le ramp-up (les rents Stackelberg futurs pesent moins). Sans couplage temporel (le modele degenere d’origine), cette courbe serait plate – un \(\delta\) qui n’affecte aucune trajectoire est le symptom revelateur d’un faux “dynamique”.
Lecon generale (Prong-B). Un notebook qui pretend demontrer un mecanisme dynamique (controle optimal, jeu differentiel) doit contenir un couplage temporel (etat, cout d’ajustement, dynamique d’etat). Sans lui, le probleme est separable dans le temps et le solveur s’effondre en statique – sa capacite distinctive est invisible, exactement comme A* sur un graphe a cout uniforme degenere en BFS quand l’heuristique ne discrimine pas.
Le cout d’ajustement de la section 5.3 n’est pas le seul moyen de coupler le present au passe : il penalise la vitesse a laquelle le leader change sa quantite (\(du_L/dt\)). Une deuxieme formulation canonique, distincte, modelise un veritable etat – un capital de capacite durable que le leader installe progressivement et qui se deprecie dans le temps. C’est le modele fondateur de l’engagement strategique (Spence 1977, Dixit 1980) : l’incumbent investit dans une capacite excédentaire non pour l’utiliser immediatement, mais parce que ce capital persiste et constitue une menace credible qui dissuade l’entrant.
| Aspect | Cout d’ajustement (5.3, #7696) | Capital durable (5.4, ici) |
|---|---|---|
| Variable d’etat | aucune (u_L est le controle) | \(x(t)\) = capacite installee |
| Cout | \((\gamma/2)(du_L/dt)^2\) sur la derivee | \((\gamma/2)\,u^2\) sur l’investissement |
| Dynamique | pas d’etat (couplage via le cout) | \(dx/dt = u - \delta_x\,x\) (depreciation) |
| Parametre \(\delta\) | actualisation (affecte la vitesse du ramp-up) | \(\delta_x\) = depreciation (affecte l’etat stationnaire) |
| Steady-state | toujours \(q_{stack}\) (seule la rampe change) | depend de \(\delta_x\) (le capital s’erode) |
La difference cruciale est dans la derniere ligne : avec un cout d’ajustement, le leader finit toujours par atteindre \(q_{stack}\) (le \(\delta\) d’actualisation ne change que la vitesse du ramp-up). Avec un capital qui se deprecie, l’etat stationnaire depend de \(\delta_x\) : plus le capital s’erode vite, moins le leader peut soutenir une capacite elevee, et plus son avantage Stackelberg s’amincit. C’est un levier economique distinct, pas une reformulation du meme.
# Stackelberg dynamique par ACCUMULATION DE CAPITAL DURABLE
# Contraste avec le cout d'ajustement (cellule precedente) : ici un veritable ETAT
# x(t) = capacite se deprecie, et le steady-state depend de delta_x.
class StackelbergCapitalAccumulation:
"""
Duopole de Stackelberg DYNAMIQUE par accumulation de capital durable.
Etat x(t) = capacite de production du leader (= quantite q_L)
Controle u(t) = taux d'investissement (cout gamma/2 * u^2)
Dynamique dx/dt = u - delta_x * x (l'investissement lessive la depreciation)
Follower myope : q_F = meilleure reponse statique a q_L = x
Le leader resout son controle optimal (SLSQP sur la trajectoire d'investissement
discretisee) maximisant le profit actualise moins le cout d'investissement.
Modele canonique de strategic precommitment (Spence 1977, Dixit 1980).
"""
def __init__(self, T, dt, a, b, c_L, c_F,
delta=0.05, delta_x=0.1, gamma=1.0):
self.T, self.dt = T, dt
self.a, self.b = a, b
self.c_L, self.c_F = c_L, c_F
self.delta = delta # actualisation
self.delta_x = delta_x # DEPRECIATION du capital
self.gamma = gamma # cout d'investissement
self.times = np.arange(0, T + dt/2, dt)
self.q_cournot = (a - c_L) / (3*b)
self.q_stack_L = (a - c_L) / (2*b)
def follower_reaction(self, q_L):
return max(0.0, (self.a - self.c_F - self.b*q_L) / (2*self.b))
def leader_profit_inst(self, x):
q_F = self.follower_reaction(x)
P = max(0.0, self.a - self.b*(x + q_F))
return (P - self.c_L) * x
def _simulate_x(self, u_vec, x0):
x = np.zeros_like(self.times)
x[0] = x0
for i in range(1, len(self.times)):
dx = u_vec[i-1] - self.delta_x * x[i-1]
x[i] = max(0.0, x[i-1] + dx * self.dt)
return x
def _objective(self, u_vec, x0):
x = self._simulate_x(u_vec, x0)
disc = np.exp(-self.delta * self.times)
profit = sum(disc[i]*self.leader_profit_inst(x[i])*self.dt for i in range(len(self.times)))
invcost = sum(disc[i]*0.5*self.gamma*u_vec[i]**2*self.dt for i in range(len(self.times)))
return -(profit - invcost)
def solve(self, x0=None):
if x0 is None:
x0 = self.q_cournot # le leader part de l'equilibre Cournot
n = len(self.times)
u0 = np.clip(np.full(n, max(0.0, (self.q_stack_L - x0)/max(self.T, 1.0))), 0, None)
res = minimize(self._objective, u0, args=(x0,), method='SLSQP',
bounds=[(0.0, None)]*n, options={'maxiter': 200, 'ftol': 1e-7})
u_opt = res.x
x_opt = self._simulate_x(u_opt, x0)
disc = np.exp(-self.delta * self.times)
profit = sum(disc[i]*self.leader_profit_inst(x_opt[i])*self.dt for i in range(n))
invcost = sum(disc[i]*0.5*self.gamma*u_opt[i]**2*self.dt for i in range(n))
return self.times, x_opt, u_opt, profit - invcost, res.success
# References statiques
a, b, c = 100.0, 1.0, 10.0
q_cournot = (a - c) / 3
q_stack_L = (a - c) / 2
print(f"References statiques : Cournot = {q_cournot:.2f}, Stackelberg (leader) = {q_stack_L:.2f}")
print()
print("Sweep du taux de DEPRECIATION du capital (delta_x) :")
print("="*72)
print(f"{'delta_x':>8} | {'converge':>8} | {'x_final':>8} | {'x_peak':>8} | {'profit net':>11} | {'inv_total':>10}")
print("-"*72)
results_cap = []
for dx_val in [0.0, 0.1, 0.3, 0.5]:
g = StackelbergCapitalAccumulation(T=10.0, dt=0.2, a=a, b=b, c_L=c, c_F=c,
delta=0.05, delta_x=dx_val, gamma=1.0)
t_c, x_c, u_c, net_c, ok_c = g.solve()
results_cap.append((dx_val, t_c, x_c, u_c, net_c, ok_c))
_trapz = getattr(np, 'trapezoid', None) or np.trapz
inv_tot = _trapz(u_c, t_c)
print(f"{dx_val:>8.2f} | {str(ok_c):>8} | {x_c[-1]:>8.2f} | {x_c.max():>8.2f} | {net_c:>11.2f} | {inv_tot:>10.2f}")
print()
print(f"-> delta_x=0.0 : capacite finale {results_cap[0][2][-1]:.1f} = Stackelberg {q_stack_L:.0f} (le capital persiste).")
print(f"-> delta_x=0.5 : capacite finale {results_cap[3][2][-1]:.1f} < Cournot {q_cournot:.0f} (le capital s'erode trop vite).")References statiques : Cournot = 30.00, Stackelberg (leader) = 45.00
Sweep du taux de DEPRECIATION du capital (delta_x) :
========================================================================
delta_x | converge | x_final | x_peak | profit net | inv_total
------------------------------------------------------------------------
0.00 | True | 45.00 | 45.00 | 8008.68 | 13.67
0.10 | True | 40.80 | 44.24 | 7890.65 | 51.64
0.30 | True | 32.77 | 40.64 | 7315.57 | 117.70
0.50 | True | 25.85 | 35.25 | 6462.39 | 164.25
-> delta_x=0.0 : capacite finale 45.0 = Stackelberg 45 (le capital persiste).
-> delta_x=0.5 : capacite finale 25.8 < Cournot 30 (le capital s'erode trop vite).# Visualisation : trajectoires de capacite + steady-state vs depreciation
fig, axes = plt.subplots(1, 2, figsize=(14, 5))
# Panneau gauche : trajectoire de capacite x(t) pour chaque delta_x
ax1 = axes[0]
colors_cap = {0.0: 'tab:blue', 0.1: 'tab:orange', 0.3: 'tab:red', 0.5: 'tab:purple'}
for dx_val, t_c, x_c, u_c, net_c, ok_c in results_cap:
lbl = f'$\\delta_x = {dx_val:.1f}$' if dx_val > 0 else '$\\delta_x = 0$'
ax1.plot(t_c, x_c, color=colors_cap[dx_val], linewidth=2.2, label=lbl)
ax1.axhline(q_stack_L, color='green', linestyle='--', linewidth=1.5, alpha=0.7,
label=f'Stackelberg statique ({q_stack_L:.0f})')
ax1.axhline(q_cournot, color='gray', linestyle=':', linewidth=1.5, alpha=0.7,
label=f'Cournot ({q_cournot:.0f})')
ax1.set_xlabel('Temps t', fontsize=12)
ax1.set_ylabel('Capacite du leader x(t) = q_L', fontsize=12)
ax1.set_title('Trajectoire de capacite vs depreciation', fontsize=12)
ax1.legend(loc='right', fontsize=9)
ax1.grid(alpha=0.3)
# Panneau droit : capacite steady-state (x_final) en fonction de delta_x
ax2 = axes[1]
dx_vals = [r[0] for r in results_cap]
x_finals = [r[2][-1] for r in results_cap]
ax2.plot(dx_vals, x_finals, 'o-', color='tab:blue', linewidth=2.2, markersize=8)
ax2.axhline(q_stack_L, color='green', linestyle='--', linewidth=1.5, alpha=0.7,
label=f'Stackelberg ({q_stack_L:.0f})')
ax2.axhline(q_cournot, color='gray', linestyle=':', linewidth=1.5, alpha=0.7,
label=f'Cournot ({q_cournot:.0f})')
ax2.set_xlabel('Taux de depreciation $\\delta_x$', fontsize=12)
ax2.set_ylabel('Capacite sostenable (steady-state)', fontsize=12)
ax2.set_title('Le capital durable plafonne le leadership', fontsize=12)
ax2.legend(loc='lower left', fontsize=10)
ax2.grid(alpha=0.3)
plt.tight_layout()
plt.show()
Le levier \(\delta_x\) discrimine la où \(\delta\) (actualisation) ne le faisait pas. Dans le modele a cout d’ajustement (5.3), l’etat stationnaire est toujours \(q_{stack}\) : le \(\delta\) d’actualisation ne fait que ralentir le ramp-up. Ici, la capacite sostenable decroit avec \(\delta_x\) :
C’est l’insight de Spence (1977) / Dixit (1980) : l’engagement strategique par capital durable n’est credible que dans la mesure ou le capital persiste. Une capacite qui se deprecie vite n’effraie pas l’entrant – il sait qu’elle s’evanouira. A l’inverse, un capital a depreciation lente (usine, brevet, reseau) est un engagement credible parce qu’il survit a la decision de l’entrant.
Contraste final avec le cout d’ajustement. Les deux mecanismes repondent a la meme lecon Prong-B (cellule precedente) – un vrai dynamique exige un couplage temporel – mais l’encodent economiquement differemment :
| Cout d’ajustement | Capital durable | |
|---|---|---|
| Ce qui persiste | l’inertie (changer de cadence coute) | le capital installe (jusqu’a depreciation) |
| Question economique | a quelle vitesse monter en regime ? | quelle capacite soutenir face a l’erosion ? |
| Litterature | Hamermesh, investment-adjustment cost | Spence 1977, Dixit 1980 (entry deterrence) |
Les deux sont des formulations legitimes d’un Stackelberg dynamique non-degenere, et le notebook gagne a les presenter cote a cote plutot qu’a les substituer.
Les modèles de Stackelberg sont utilises pour analyser : - Entree sur le marche : l’incumbent comme leader - Capacite de production : investissements irreversibles - Publicite : campagnes marketing
Le regulateur (leader) fixe des règles, les entreprises (followers) s’adaptent.
Pays exportateurs vs importateurs, guerres commerciales.
Après avoir explore la théorie des jeux differentiels et des equilibres de Stackelberg, nous allons maintenant appliquer ces concepts a des situations economiques reelles.
Pourquoi ces applications sont-elles importantes ? - Les modèles théoriques prennent vie quand ils sont confrontes a des données reelles - Les entreprises font face a des decisions d’entree, de capacite, de publicite - Les regulateurs doivent comprendre les effets des politiques sur la concurrence
Prochaine application : Jeu d’entree - Nous allons modeliser la decision d’une firme d’entrer sur un marche - L’incumbent peut investir en capacite pour decourager l’entree - C’est un exemple classique de commitment strategy (Spence, 1977)
Cette application illustre comment la théorie des jeux differentiels peut eclairer des decisions stratégiques majeures dans l’industrie.
# Application : Jeu d'entree avec couts fixes
print("Application : Jeu d'entree sur le marche")
print("="*60)
class EntryGame:
"""
Modele d'entree avec cout fixe et engagement strategique.
Incumbent peut investir en capacite (engagement)
avant que l'entrant decide d'entrer.
"""
def __init__(self, a: float = 100, b: float = 1,
c: float = 10, F: float = 200,
k: float = 5): # Cout par unite de capacite
self.a, self.b = a, b
self.c = c # Cout marginal
self.F = F # Cout fixe d'entree
self.k = k # Cout de capacite
def incumbent_profit_monopoly(self, K: float) -> float:
"""Profit du monopole avec capacite K."""
q_monopoly = (self.a - self.c) / (2 * self.b)
q = min(q_monopoly, K) # Contraint par la capacite
P = self.a - self.b * q
return (P - self.c) * q - self.k * K
def duopoly_equilibrium(self, K: float) -> Tuple[float, float]:
"""Equilibre post-entree avec engagement de capacite (Dixit/Spence).
L'incumbent a installe une capacite K et s'engage de maniere credible
(irreversible) a produire a pleine capacite apres l'entree. C'est cette
surcapacite AGRESSIVE qui ecrase le prix et rend l'entree non profitable
au-dela d'un seuil K*. L'entrant anticipe q_inc = K et joue sa meilleure
reponse de Cournot.
Ce mecanisme (Spence 1977, Dixit 1979) est precisement ce qui donne a
l'investissement en capacite son role de barriere a l'entree : sans
l'engagement a produire K, augmenter la capacite au-dela du volume de
Cournot n'aurait aucun effet sur le profit de l'entrant (le bug original
figeait q_inc = q_ent = 30 pour K >= 30, soit un profit d'entrant constant
a 700 qui ne croise jamais 0).
"""
# L'incumbent produit a pleine capacite installee (engagement irreversible)
q_inc = K
# Meilleure reponse de Cournot du follower face a q_inc = K
q_ent = max(0, (self.a - self.c - self.b * q_inc) / (2 * self.b))
return q_inc, q_ent
def entrant_profit(self, K: float) -> float:
"""Profit de l'entrant si entree."""
q_inc, q_ent = self.duopoly_equilibrium(K)
Q = q_inc + q_ent
P = max(0, self.a - self.b * Q)
return (P - self.c) * q_ent - self.F
def entry_deterrence_capacity(self) -> float:
"""Capacite minimale pour deterrer l'entree."""
# Trouver K tel que entrant_profit(K) = 0
def objective(K):
return abs(self.entrant_profit(K))
result = minimize_scalar(objective, bounds=(0, 100), method='bounded')
return result.x
def analyze(self):
"""Analyse complete du jeu."""
K_deter = self.entry_deterrence_capacity()
# Profits selon les scenarios
scenarios = {}
# 1. Pas d'engagement, pas d'entree
K_monopoly = 0
pi_monopoly = self.incumbent_profit_monopoly(100) # Capacite illimitee
scenarios['Monopole sans investissement'] = (0, pi_monopoly, True)
# 2. Entree et duopole
K_duopoly = 30 # Capacite standard
q_inc, q_ent = self.duopoly_equilibrium(K_duopoly)
Q = q_inc + q_ent
P = self.a - self.b * Q
pi_duopoly = (P - self.c) * q_inc - self.k * K_duopoly
scenarios['Duopole'] = (K_duopoly, pi_duopoly, False)
# 3. Deterrence par capacite
pi_deter = self.incumbent_profit_monopoly(K_deter)
scenarios['Deterrence par capacite'] = (K_deter, pi_deter, True)
return K_deter, scenarios
entry_game = EntryGame(a=100, b=1, c=10, F=200, k=5)
K_deter, scenarios = entry_game.analyze()
print(f"\nCapacite de deterrence: K* = {K_deter:.2f}")
print(f"Profit entrant si K = K*: {entry_game.entrant_profit(K_deter):.2f}")
print(f"\n{'Scenario':<30} {'Capacite':<12} {'Profit Inc.':<15} {'Monopole?'}")
print("-"*70)
for name, (K, pi, monopole) in scenarios.items():
print(f"{name:<30} {K:<12.2f} {pi:<15.2f} {monopole}")Application : Jeu d'entree sur le marche
============================================================
Capacite de deterrence: K* = 61.72
Profit entrant si K = K*: 0.00
Scenario Capacite Profit Inc. Monopole?
----------------------------------------------------------------------
Monopole sans investissement 0.00 1525.00 True
Duopole 30.00 750.00 False
Deterrence par capacite 61.72 1716.42 TrueLes resultats du jeu d’entree illustrent le concept de barriere a l’entree par surcapacite (Spence 1977 ; Dixit 1979).
Le mecanisme de Dixit : la dissuasion ne fonctionne que si l’incumbent s’engage de maniere credible (irreversible) a produire a pleine capacite K apres l’entree. L’entrant anticipe alors q_inc = K et joue sa meilleure reponse de Cournot q_ent = (90-K)/2. Le profit de l’entrant
\[\pi_{entrant}(K) = \left(\frac{90-K}{2}\right)^2 - F\]
est strictement decroissant en K et s’annule a la capacite de dissuasion interieure K* = 90 - 2√F ≈ 61.7 (pour F = 200). Au-dela de K*, l’entree n’est plus profitable.
Analyse des scénarios :
Monopole sans investissement (π=1525, reference contrefactuelle) : profit de monopole pur si l’entrant n’entrait pas. Mais sans capacite installee (K=0), l’entrant fait un profit de 1825 > 0 : il entre, et ce scenario n’est pas un equilibre.
Duopole (K=30, π=750) : capacite trop faible pour dissuader. L’entrant fait un profit de 700 > 0, il entre, et le profit de l’incumbent chute de 51 % par rapport au monopole.
Dissuasion par capacite (K≈61.7, π=1716) : l’incumbent installe exactement la capacite K qui rend l’entrant indifferant (π_entrant(K*) = 0). Au-dela, l’entree n’est plus rentable. L’entrant rationnel n’entre pas, et l’incumbent conserve son monopole.
Pourquoi K* est interieur (et non un extremum) : c’est precisement la signature que le solveur numerique (minimize_scalar) a trouve une vraie racine de π_entrant(K) = 0, et non un bord du domaine. Si le mecanisme de surcapacite n’etait pas modelise (q_inc fige au volume de Cournot), π_entrant resterait constant a 700 pour tout K >= 30 et le “solveur” retournerait le bord K=100 sans jamais atteindre π_entrant = 0 — un cas d’engrenage trivial ou le moteur SOTA (optimisation 1-D) n’apporte rien.
Theoreme de Spence-Dixit (1977-1979) : l’incumbent peut dissuader l’entree en s’engageant sur une surcapacite K* calculee pour annuler exactement le profit espere de l’entrant. L’investissement est credible parce qu’irreversible et observable ; il n’a pas besoin d’etre utilise en totalite a l’equilibre (l’entrant n’entre pas), mais sa menace suffit.
Theoreme de Spence (1977) : Dans un jeu d’entree, l’incumbent peut deterrer l’entree en s’engageant sur une capacite suffisante, même si cette capacite n’est pas utilisee en totalite a l’equilibre.
Analysez un duopole de Stackelberg ou le leader et le follower ont des couts marginaux différents (\(c_L \neq c_F\)).
Implementez et resolvez un jeu differentiel a somme nulle (poursuite-evasion).
Calculez la “valeur de l’engagement” : la différence de profit pour le leader entre Stackelberg et Cournot.
Modelisez un jeu avec un leader et deux followers qui reagissent simultanement.
# Espace pour les exercices
# Exercice 3 : Valeur de l'engagement
def commitment_value(demand: LinearDemand, firm_L: Firm, firm_F: Firm) -> float:
"""
Calcule la valeur de l'engagement = profit_Stackelberg - profit_Cournot
pour le leader.
"""
# Exercice: Calculer le profit du leader en Cournot et en Stackelberg
# puis retourner la difference.
#
# Etapes:
# 1. Calculer l'equilibre de Cournot avec cournot_equilibrium()
# 2. Calculer le profit du leader en Cournot
# 3. Calculer l'equilibre de Stackelberg avec stackelberg_equilibrium()
# 4. Calculer le profit du leader en Stackelberg
# 5. Retourner profit_stackelberg - profit_cournot
pass
# Test (decommentez apres implementation)
# value = commitment_value(demand, firm_A, firm_B)
# print(f"Valeur de l'engagement pour le leader: {value:.2f}")
print("Exercice a completer : Valeur de l engagement (Stackelberg vs Cournot)")Exercice a completer : Valeur de l engagement (Stackelberg vs Cournot)Modelisez un jeu de poursuite simple en 2D. Un poursuivant (P) a vitesse v_p et un evasif (E) a vitesse v_e < v_p. L’objectif de P est de capturer E (distance < epsilon) ; E veut maximiser le temps de capture.
Indice : La stratégie optimale de P est de se diriger directement vers E (ligne droite).
# Exercice 5 : Jeu de poursuite (Pursuit-Evasion)
# TODO etudiant : modeliser la poursuite en 2D
# Etape 1 : equations du mouvement
# Etape 2 : simulation Euler
# Etape 3 : temps de capture
def simulate_pursuit(v_p: float, v_e: float, pos_p: list, pos_e: list, dt: float = 0.01) -> dict:
return {"capture_time": None, "trajectory": []} # TODO etudiant
print("Exercice a completer")Exercice a completerObjectifs :
Contexte : Duopole avec ajustement dynamique des prix. Chaque firme ajuste son prix p_i(t) pour maximiser son profit integre, avec cout d’ajustement.
Questions :
# Exercice 6 : Duopole dynamique LQ
import numpy as np
from scipy.integrate import solve_ivp
# Exercice: Definir les parametres du duopole
# RHO = 0.95 # Facteur d'actualisation
# ALPHA = 1.0 # Sensibilite de la demande
# C = 0.5 # Cout marginal
# KAPPA = 0.1 # Cout d'ajustement
# Exercice: Formuler le probleme LQ
# Etat: x(t) = [p1(t), p2(t)]
# Controle: u_i(t) = dp_i/dt
# Dynamique: dx/dt = u
# Objectif: max integral exp(-rho*t) * [profit_i - kappa*u_i^2] dt
# Exercice: Resoudre les equations HJB
# Les strategies feedback sont lineaires: u_i = K * x
# Les equations Riccati donnent K
# def solve_lq_game(A, B, Q, R, rho):
# # Resoudre le systeme d'equations de Riccati couplees
# ...
# Exercice: Simuler la trajectoire d'equilibre
# def simulate_equilibrium(x0, T, K):
# ...
# Exercice: Comparer avec la solution en boucle ouverte (Nash OL)
# print("Solution feedback vs open-loop:")
# ...
print("Exercice a completer : Duopole dynamique LQ (equations differentielles)")Exercice a completer : Duopole dynamique LQ (equations differentielles)Dans ce notebook, nous avons vu comment un leader peut exploiter son avantage stratégique (Stackelberg) en s’engageant avant ses concurrents.
Mais que se passe-t-il si les joueurs decident de cooperer plutot que de se faire concurrence ?
Dans les jeux cooperatifs (notebook suivant), on s’interesse a : - Formation de coalitions : quels groupes se forment ? - Repartition des gains : comment partager le surplus de la cooperation ? - Stabilite : pourquoi certaines coalitions tiennent et d’autres eclatent ?
| Concept non-cooperatif | Equivalent cooperatif |
|---|---|
| Avantage du leader | Contribution marginale |
| Equilibre de Nash | Core (stabilite) |
| Best response | Fonction caractéristique |
| Engagement | Formation de coalition |
Dans le jeu LQ de course publicitaire (section 4), les deux firmes depensent des ressources pour se neutraliser mutuellement.
Alternative cooperative : Former une alliance marketing ou les deux firmes coordonnent leurs efforts. La valeur de Shapley permet alors de repartir equitablement les gains de cette cooperation.
Cette transition naturelle nous amene au notebook 14 sur les jeux cooperatifs.
| Concept | Formule |
|---|---|
| Reaction follower (duopole lineaire) | \(q_F(q_L) = \frac{a - c_F - b \cdot q_L}{2b}\) |
| Stackelberg (leader) | \(q_L^* = \frac{a - 2c_L + c_F}{2b}\) |
| Feedback LQ | \(u^*(x,t) = -K(t) \cdot x\) |
| Valeur engagement | \(\Delta \pi = \pi_{Stack} - \pi_{Cournot}\) |
| Aspect | Cournot | Stackelberg |
|---|---|---|
| Timing | Simultane | Séquentiel |
| Output total | Plus bas | Plus haut |
| Prix | Plus haut | Plus bas |
| Profit leader | Standard | Avantage |
| Bien-etre | Moindre | Meilleur |
Notebook suivant : GameTheory-15-CooperativeGames-Python - Jeux cooperatifs, valeur de Shapley et formation de coalitions
Ce notebook a presente les jeux differentiels et les equilibres de Stackelberg, des modèles dynamiques ou les joueurs ajustent leurs stratégies en continu.
| Modèle | Leader | Follower | Industrie | Insight |
|---|---|---|---|---|
| Cournot (statique) | q=30, pi=900 | q=30, pi=900 | 1800 | Symetrie, optimum collectif |
| Stackelberg (dynamique) | q=45, pi=1012 | q=22.5, pi=506 | 1519 | Avantage leader +112, perte follower -394 |
L’avantage du premier joueur : le leader Stackelberg gagne +12.5% par rapport a Cournot, mais le follower perd -43.75%. L’industrie dans son ensemble est moins efficace (1519 vs 1800).
Jeux LQ et equation de Riccati : les stratégies feedback sont lineaires (u_i = -K_i * x), avec K_1(0)=0.5450 et K_2(0)=-0.5450 dans la course publicitaire. La dynamique est stable.
Dissuasion d’entree : en installant la capacite de dissuasion K*≈61.7 (racine interieure), le monopole dissuade l’entree (π_entrant=0) et obtient un profit de 1716.42, superieur a la reference contrefactuelle du monopole sans investissement (1525).
Suite : GT-15 - Jeux cooperatifs | Retour au sommaire
