Tweety-02f — Le zoo modal : huit systèmes, une carte dont chaque trait est prouvé

Série Tweety — laboratoires croisés Java ↔︎ Lean (EPIC #15066, Tranche G, module #17642). Le sous-cube modal FormalLogic.ModalZoo du lake formal_logic_lean certifie huit systèmes normaux — K, KD, KT, KTB, K4, S4, KD45, S5 — et l’ordre qui les relie : onze arêtes de couverture et sept paires incomparables. Ce labo lit ces listes dans le module lui-même, en refait le calcul en Python, puis dessine la carte : chaque trait, et chaque absence de trait, a son théorème.

Navigation : Tweety-3b-Modal-Lab-Lean (cadres et formules modales, côté exécution) · Tweety-02e-Preuves-Hilbert-Gentzen-Lean (calculs de preuve) · Tweety-02d-FOL-Lab-Lean (labo FOL) · README

Objectifs pédagogiques

Exporter les données certifiées du module (ModalZoo.toJson), exécutées par le noyau du lake épinglé — et non recopiées dans le carnet ;
Lire les profils des huit systèmes, et comprendre pourquoi le profil n’est pas la liste des axiomes : KT prouve D, S5 prouve B et 4 ;
Recalculer l’ordre en Python à partir des seuls profils exportés, puis confronter ce calcul aux deux listes du module (onze arêtes, sept paires incomparables) ;

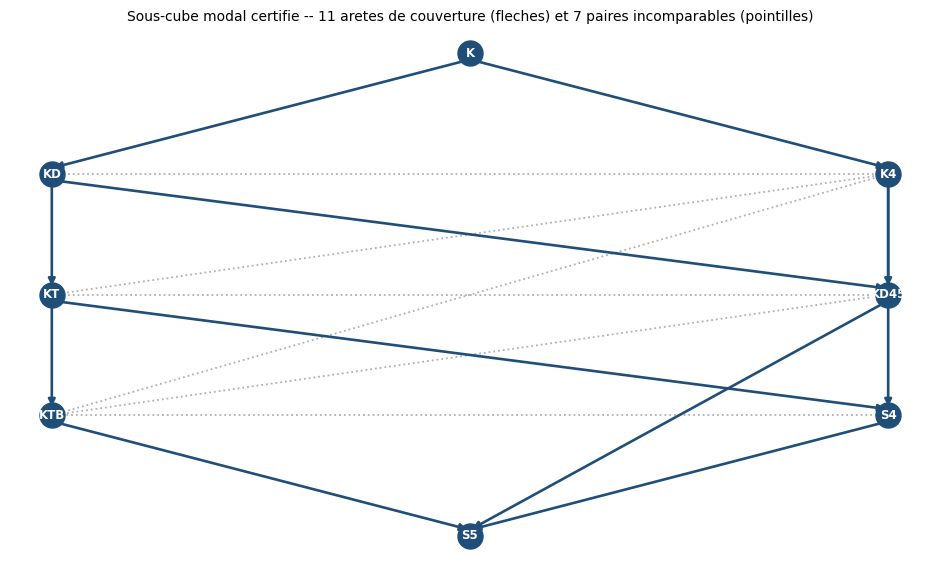

Dessiner le diagramme de Hasse, et distinguer les 28 paires du cube : 21 ordonnées, 7 incomparables ;
Certifier un trait (strict_of_mem_covers) et une absence de trait (incomparable_of_mem), puis mesurer avec #print axioms ce que ces preuves coûtent.

Prérequis

hôte Windows avec WSL et elan : les certificats Lean passent par WSL (règle F — on répare, on ne contourne pas) ;
le lake formal_logic_lean construit (lake exe cache get puis lake build FormalLogic.ModalZoo) ;
avoir parcouru Tweety-02e (ce qu’est un certificat) et, pour le versant modal exécuté, Tweety-3b.

Durée estimée : 45 minutes

Position dans la série

Les trois labos Lean de l’arc 02 (les logiques du corpus FFL) se partagent trois gestes : Tweety-02d certifie un raisonnement, Tweety-02e certifie des calculs de preuve, ce labo-ci certifie une comparaison — huit systèmes, et la carte de leurs forces relatives.

1. La question du labo

« Lequel est le plus fort ? » est la mauvaise question. Prenez KTB — réflexivité (T) et symétrie (B) — et S4 — réflexivité et transitivité (4). Aucun des deux ne contient l’autre : KTB ne prouve pas 4, S4 ne prouve pas B. La relation « être plus faible que » n’est donc pas un ordre total mais un ordre partiel — et c’est cette structure que le labo dessine.

Le module FormalLogic.ModalZoo (livré par la #17642) traite huit systèmes normaux :

Système	Générateurs (`gens`)	Profil (`profile`)
`K`	—	—
`KD`	`D`	`D`
`KT`	`T`	`D`, `T`
`KTB`	`T`, `B`	`D`, `T`, `B`
`K4`	`4`	`4`
`S4`	`T`, `4`	`D`, `T`, `4`
`KD45`	`D`, `4`, `5`	`D`, `4`, `5`
`S5`	`T`, `5`	`D`, `T`, `B`, `4`, `5`

Deux colonnes, et déjà l’essentiel : le profil n’est pas la liste des générateurs. KT prouve D (une relation réflexive est sérielle), S5 prouve B et 4 sans les avoir pour axiomes. Sur les cinq schémas D, T, B, 4, 5 il existe 32 profils possibles (2⁵) ; huit seulement portent un nom d’usage — le zoo est un sous-cube choisi, pas une énumération.

Provenance des colonnes. La colonne « profil » et les deux listes qui suivent sont exportées par le module et lues à la section 2 : elles ne sont pas recopiées ici. La colonne « générateurs » reflète la définition Sys.gens du module, elle aussi relue à la section 2 — la section 1 n’est qu’une carte de lecture, la donnée vient du lake.

Trois lectures indépendantes, sur les mêmes données :

le module sérialise ses listes (toJson) ; lake env lean les exécute — le carnet lit ce texte ;
un recalcul Python reconstruit l’ordre à partir des seuls profils exportés, et confronte le résultat aux listes du module ;
Lean certifie : chaque trait dessiné est une inclusion stricte (strict_of_mem_covers), chaque absence de trait une incomparabilité (incomparable_of_mem).

Ce que le recalcul a le droit de faire — et pourquoi. Le module porte provable_iff_mem_profile, qui établit pour les 40 cases du tableau (8 systèmes × 5 schémas) l’équivalence s.logic ⊢ a.formula ↔︎ a ∈ s.profile. Comparer des profils par inclusion est donc exactement comparer les systèmes par dérivabilité : c’est le théorème weakerThan_iff_profile, et sans lui le recalcul de la section 3 ne vaudrait rien de plus qu’un tri de listes.


# --- Initialisation : chemins du depot, helpers WSL (patron Tweety-02d / Tweety-5e) ---
# Ce labo est certifiant de bout en bout : sa seule dependance d'execution est le lake sibling
# `formal_logic_lean`. Pas de JVM ici -- le versant Java de la modale est le labo Tweety-3b.
import json
import os
import pathlib
import shutil
import subprocess
import sys
import tempfile

TWEETY_DIR = pathlib.Path.cwd()
if TWEETY_DIR.name != "Tweety":
    # execution hors du dossier Tweety : retour au chemin canonique, puis remontee des parents
    candidat = pathlib.Path("MyIA.AI.Notebooks") / "SymbolicAI" / "Tweety"
    if not candidat.is_dir():
        for parent in pathlib.Path.cwd().resolve().parents:
            if (parent / candidat).is_dir():
                candidat = parent / candidat
                break
    if candidat.is_dir():
        os.chdir(candidat)
        TWEETY_DIR = pathlib.Path.cwd()
assert TWEETY_DIR.name == "Tweety", f"dossier Tweety introuvable depuis {TWEETY_DIR}"

LAKE_DIR = (TWEETY_DIR.parent / "Lean" / "formal_logic_lean").resolve()
assert (LAKE_DIR / "lakefile.lean").is_file(), f"lake introuvable : {LAKE_DIR}"


def to_wsl(p):
    """Chemin Windows -> chemin WSL /mnt/..."""
    win = p.resolve().as_posix()
    return "/mnt/" + win[0].lower() + win[2:]


def run_wsl(command, timeout):
    """Commande dans WSL, echec explicite si le binaire manque (patron Tweety-5e)."""
    if shutil.which("wsl") is None:
        raise RuntimeError(
            "les certificats Lean passent par WSL (`wsl -e bash -lc`) : binaire `wsl` "
            "introuvable. Ce labo exige un hote Windows + WSL -- reparer l'environnement "
            "(regle F), aucun contournement."
        )
    return subprocess.run(
        ["wsl", "-e", "bash", "-lc", command],
        capture_output=True, text=True, encoding="utf-8", errors="replace",
        timeout=timeout,
    )


# Chemins RELATIFS a la racine du depot : une sortie de cellule ne doit pas
# figer le chemin d'une machine (les carnets jumeaux 02d/02e n'en portent aucun).
RACINE = TWEETY_DIR.parents[2]  # <racine>\MyIA.AI.Notebooks\SymbolicAI\Tweety
print("Serie Tweety    :", TWEETY_DIR.relative_to(RACINE).as_posix())
print("Lake certifiant :", LAKE_DIR.relative_to(RACINE).as_posix())
print("WSL             :", "present" if shutil.which("wsl") else "absent")
print("Python          :", sys.version.split()[0])

Serie Tweety    : MyIA.AI.Notebooks/SymbolicAI/Tweety
Lake certifiant : MyIA.AI.Notebooks/SymbolicAI/Lean/formal_logic_lean
WSL             : present
Python          : 3.13.14

Lecture : trois choses mesurées, aucune déclarée

le dossier de la série est résolu, et un échec de résolution interrompt le carnet (pas de chemin par défaut silencieux qui ferait lire un autre lake) ;
le lake certifiant est le sibling ../Lean/formal_logic_lean : c’est le même lake que 02d et 02e interrogent — un seul corpus FFL épinglé pour toute la série ;
wsl est présent, et son absence lèverait une exception nommée. Le -lc n’est pas décoratif : il fait charger le profil du shell WSL, donc elan et le lake du toolchain — un shell non interactif ne les aurait pas dans son PATH.

Le choix d’exécuter tout le versant certifiant dans WSL est un choix de moteur, pas de confort : c’est là que lake dispose du toolchain du pin, et c’est le backend sur lequel les labos précédents de l’arc ont été validés.


# --- Provenance mesuree (pins git REELS vs lake-manifest.json) puis build de la cible ---

# 1) Les packages structurants : git rev-parse DANS .lake/packages, confronte au manifeste
manifest = json.loads((LAKE_DIR / "lake-manifest.json").read_text(encoding="utf-8"))
pins_attendus = {p["name"]: p["rev"] for p in manifest["packages"]}
print("Provenance mesuree (git rev-parse dans .lake/packages) :")
for pkg in ["mathlib", "ModalLogic", "Foundation"]:
    r = run_wsl(f"git -C {to_wsl(LAKE_DIR)}/.lake/packages/{pkg} rev-parse HEAD", timeout=120)
    mesure = (r.stdout or "").strip()
    if r.returncode != 0 or not mesure:
        raise RuntimeError(
            f"package {pkg} illisible dans .lake/packages (exit {r.returncode}) : construire le "
            f"lake (`lake exe cache get` puis `lake build FormalLogic.ModalZoo`) avant d'executer "
            f"ce notebook -- aucun contournement (regle F)."
        )
    statut = "pin confirme" if mesure == pins_attendus[pkg] else "DERIVE"
    print(f"  {pkg:<18s} {mesure[:12]}  [{statut}]")
    assert mesure == pins_attendus[pkg], f"{pkg} a derive : {mesure[:12]}"

# 2) Build cible : le module du zoo doit compiler sur ces sources (idempotent)
r = run_wsl(f"cd {to_wsl(LAKE_DIR)} && lake build FormalLogic.ModalZoo", timeout=3600)
sortie = ((r.stdout or "") + (r.stderr or "")).strip()
print("\n$ lake build FormalLogic.ModalZoo")
print("\n".join(sortie.splitlines()[-3:]) if sortie else "(aucune sortie : rien a recompiler)")
assert r.returncode == 0, "lake build FormalLogic.ModalZoo a echoue -- voir sortie ci-dessus"
print("\nBUILD OK : le module du zoo compile sur les sources du pin.")

Provenance mesuree (git rev-parse dans .lake/packages) :
  mathlib            0df444a360ea  [pin confirme]
  ModalLogic         71968137b917  [pin confirme]
  Foundation         81810b9f22c4  [pin confirme]

$ lake build FormalLogic.ModalZoo

Note: This linter can be disabled with `set_option linter.defProp false`
Build completed successfully (1023 jobs).

BUILD OK : le module du zoo compile sur les sources du pin.

Lecture : les pins d’abord, le build ensuite

les trois packages structurants sont mesurés par git rev-parse HEAD dans .lake/packages et confrontés au lake-manifest.json. Mesurer plutôt que déclarer : sans ce contrôle, le carnet compilerait contre une révision inconnue tout en affichant la bonne. Cette tranche dépend de ModalLogic — le fork MyIntelligenceAgency/ModalLogic (upstream 9c485ca9 + trois commits de compatibilité 4.33.1) : le pin mesuré dit lequel des deux le noyau a réellement chargé ;
lake build FormalLogic.ModalZoo doit rendre exit 0. Une compilation déjà à jour n’écrit rien — l’absence de ligne n’est donc pas un échec, et c’est returncode qui tranche, pas la sortie ;
la moindre dérive (package manquant, pin décalé, build en échec) interrompt le carnet, avec le message de réparation. C’est la règle F : un environnement dégradé se répare, il ne se contourne pas.

Un mot sur ModalZoo lui-même : le module ne réimplémente pas la logique modale — il assemble les systèmes de Hilbert déjà présents dans le lake (Modal.K, Modal.KD, …), calcule leurs profils et prouve que ces profils décident l’ordre. Ce carnet consomme ce résultat ; il ne le refait pas.


# --- Export des donnees certifiees : le module serialise, Lean execute ---
def run_lean(source, timeout=1800):
    """Ecrit source dans un temporaire et le fait executer par le noyau du lake
    (lake env lean = toolchain + LEAN_PATH du pin)."""
    d = pathlib.Path(tempfile.mkdtemp(prefix="tweety02f_"))
    f = d / "scratch.lean"
    f.write_text(source, encoding="utf-8")
    r = run_wsl(f"cd {to_wsl(LAKE_DIR)} && lake env lean {to_wsl(f)}", timeout=timeout)
    return (r.stdout or "") + (r.stderr or ""), r.returncode


DEB_ZOO, FIN_ZOO = "<<<MZJSON>>>", "<<<ENDMZJSON>>>"
DEB_GEN, FIN_GEN = "<<<MZGENS>>>", "<<<ENDMZGENS>>>"

export_src = f"""import FormalLogic.ModalZoo

open FormalLogic.ModalZoo

-- Le module serialise lui-meme les trois listes du dessin. Les marqueurs permettent
-- au carnet de recuperer exactement le texte ecrit par Lean, sans recopie.
#eval IO.println ("{DEB_ZOO}" ++ toJson ++ "{FIN_ZOO}")

-- Les generateurs, pour mesurer l'ecart avec le profil (theoreme gens_subset_profile).
#eval IO.println ("{DEB_GEN}" ++ String.intercalate "|" (Sys.all.map (fun s =>
  s.name ++ "=" ++ String.intercalate "+" (s.gens.map Ax.name))) ++ "{FIN_GEN}")
"""

sortie, rc = run_lean(export_src)
print("$ lake env lean scratch.lean")
assert rc == 0, f"l'export a echoue (exit {rc}) :\n{sortie}"
for borne in (DEB_ZOO, FIN_ZOO, DEB_GEN, FIN_GEN):
    assert sortie.count(borne) == 1, f"marqueur {borne} absent ou en double :\n{sortie}"

brut = sortie.split(DEB_ZOO, 1)[1].split(FIN_ZOO, 1)[0]
gens_brut = sortie.split(DEB_GEN, 1)[1].split(FIN_GEN, 1)[0]
zoo = json.loads(brut)
gens = {bloc.split("=", 1)[0]: ([] if bloc.split("=", 1)[1] == "" else bloc.split("=", 1)[1].split("+"))
        for bloc in gens_brut.split("|")}

print(f"\nCharge utile exportee : {len(brut)} caracteres de JSON, {len(gens)} systemes")
print()
print(f"{'Systeme':<8}{'Generateurs':<16}{'Profil':<24}{'Profil \\ gens'}")
print("-" * 68)
for noeud in zoo["nodes"]:
    nom = noeud["name"]
    g, p = gens[nom], noeud["profile"]
    print(f"{nom:<8}{('+'.join(g) or '-'):<16}{(', '.join(p) or '-'):<24}{', '.join(a for a in p if a not in g) or '-'}")

# Controle : tout generateur est dans le profil (c'est le theoreme gens_subset_profile)
ecarts = [(noeud["name"], a) for noeud in zoo["nodes"] for a in gens[noeud["name"]]
          if a not in noeud["profile"]]
assert not ecarts, f"gens_subset_profile viole : {ecarts}"
print("\ngens_subset_profile : verifie sur les 8 systemes (aucun generateur hors profil).")
print("\nCharge utile brute (telle qu'ecrite par Lean) :")
print(brut)

$ lake env lean scratch.lean

Charge utile exportee : 672 caracteres de JSON, 8 systemes

Systeme Generateurs     Profil                  Profil \ gens
--------------------------------------------------------------------
K       -               -                       -
KD      D               D                       -
KT      T               D, T                    D
KTB     T+B             D, T, B                 D
K4      4               4                       -
S4      T+4             D, T, 4                 D
KD45    D+4+5           D, 4, 5                 -
S5      T+5             D, T, B, 4, 5           D, B, 4

gens_subset_profile : verifie sur les 8 systemes (aucun generateur hors profil).

Charge utile brute (telle qu'ecrite par Lean) :
{"axioms": ["D", "T", "B", "4", "5"], "nodes": [{"name": "K", "profile": []}, {"name": "KD", "profile": ["D"]}, {"name": "KT", "profile": ["D", "T"]}, {"name": "KTB", "profile": ["D", "T", "B"]}, {"name": "K4", "profile": ["4"]}, {"name": "S4", "profile": ["D", "T", "4"]}, {"name": "KD45", "profile": ["D", "4", "5"]}, {"name": "S5", "profile": ["D", "T", "B", "4", "5"]}], "covers": [["K", "KD"], ["K", "K4"], ["KD", "KT"], ["KD", "KD45"], ["K4", "S4"], ["K4", "KD45"], ["KT", "KTB"], ["KT", "S4"], ["KTB", "S5"], ["S4", "S5"], ["KD45", "S5"]], "incomparables": [["KD", "K4"], ["KT", "K4"], ["KT", "KD45"], ["KTB", "K4"], ["KTB", "S4"], ["KTB", "KD45"], ["S4", "KD45"]]}

Lecture : ce que l’export certifie, et ce qu’il ne fait pas

La sortie n’est pas une jolie vue : c’est le texte que le module a écrit, récupéré entre marqueurs. Le tableau confirme au passage une distinction que la section 1 annonçait : sa dernière colonne, Profil \ gens, montre les schémas prouvés sans être axiomes — D pour KT, D pour KTB et S4, et D, B, 4 pour S5. Le nom de la colonne est repris tel que le tableau l’imprime : c’est une sortie de moteur, pas un intitulé que le carnet choisit.

Ce que les théorèmes du module garantissent, chacun pour sa part :

Déclaration du module	Ce qu’elle certifie
`mem_covers_iff`	la liste écrite à la main des 11 arêtes est exactement la relation de couverture calculée par `isCover`
`incomparables_complete`	une paire non ordonnée est dans la liste des 7 si et seulement si ni `le s t` ni `le t s`
`weakerThan_iff_profile`	`s.logic ⪯ t.logic ↔︎ profil(s) ⊆ profil(t)` — la clé qui autorise le recalcul Python
`provable_iff_mem_profile`	le tableau des profils est exact sur ses 40 cases, positives et négatives
`gens_subset_profile`	tout générateur figure au profil — le contrôle que la cellule précédente refait sur les données
`strict_of_mem_covers` / `incomparable_of_mem`	chaque arête est une inclusion stricte, chaque paire incomparable l’est dans les deux sens

Ce que l’export ne fait pas : il ne dit pas pourquoi ces listes sont les bonnes. Le module les tient pour exactes ; c’est le rôle du recalcul de la section suivante d’en refaire le calcul depuis une autre source (les profils), et celui de la section 5 de montrer les théorèmes qui les fondent.


# --- Controle croise : l'ordre recalcule en Python a partir des SEULS profils exportes ---
noms = [n["name"] for n in zoo["nodes"]]
profils = {n["name"]: set(n["profile"]) for n in zoo["nodes"]}


def le(a, b):
    """`a` plus faible ou egal a `b` : profil(a) inclus dans profil(b).
    Le module certifie cette equivalence (weakerThan_iff_profile) -- sans quoi ce
    recalcul ne serait qu'un tri de listes sans rapport avec la derivabilite."""
    return profils[a] <= profils[b]


def couvre(a, b):
    """Couverture : inclusion stricte, sans systeme du zoo intercale."""
    return (le(a, b) and not le(b, a)
            and not any(u != a and u != b and le(a, u) and le(u, b) for u in noms))


paires = [(a, b) for i, a in enumerate(noms) for b in noms[i + 1:]]
strictes = sorted(tuple(sorted((a, b))) for a, b in paires
                  if (le(a, b) or le(b, a)) and not (le(a, b) and le(b, a)))
incomparables_calc = sorted(tuple(sorted((a, b))) for a, b in paires
                            if not le(a, b) and not le(b, a))
covers_calc = sorted(tuple(sorted((a, b))) for a in noms for b in noms if couvre(a, b))
covers_calc_orient = {(a, b) for a in noms for b in noms if couvre(a, b)}

covers_mod = sorted(tuple(sorted(p)) for p in zoo["covers"])
covers_mod_orient = {tuple(p) for p in zoo["covers"]}
incomp_mod = sorted(tuple(sorted(p)) for p in zoo["incomparables"])

print(f"Paires du cube (8 systemes) : {len(paires)}")
print(f"  dont ordonnees (strict)   : {len(strictes)}")
print(f"  dont incomparables        : {len(incomparables_calc)}")
print()
print(f"Aretes de couverture  : recalcul == module ? {covers_calc == covers_mod}  "
      f"({len(covers_calc)} aretes, couple oriente identique ? {covers_calc_orient == covers_mod_orient})")
print(f"Paires incomparables  : recalcul == module ? {incomparables_calc == incomp_mod}  "
      f"({len(incomparables_calc)} paires)")
assert covers_calc == covers_mod and covers_calc_orient == covers_mod_orient, "ecart sur les aretes"
assert incomparables_calc == incomp_mod, "ecart sur les incomparables"
print()
print("Aretes (module)      :", ", ".join(f"{a} < {b}" for a, b in zoo["covers"]))
print("Inclusions strictes  :", ", ".join(f"{a} < {b}" for a, b in strictes))
print("Incomparables        :", ", ".join(f"{a} || {b}" for a, b in incomparables_calc))

Paires du cube (8 systemes) : 28
  dont ordonnees (strict)   : 21
  dont incomparables        : 7

Aretes de couverture  : recalcul == module ? True  (11 aretes, couple oriente identique ? True)
Paires incomparables  : recalcul == module ? True  (7 paires)

Aretes (module)      : K < KD, K < K4, KD < KT, KD < KD45, K4 < S4, K4 < KD45, KT < KTB, KT < S4, KTB < S5, S4 < S5, KD45 < S5
Inclusions strictes  : K < K4, K < KD, K < KD45, K < KT, K < KTB, K < S4, K < S5, K4 < KD45, K4 < S4, K4 < S5, KD < KD45, KD < KT, KD < KTB, KD < S4, KD < S5, KD45 < S5, KT < KTB, KT < S4, KT < S5, KTB < S5, S4 < S5
Incomparables        : K4 || KD, K4 || KT, K4 || KTB, KD45 || KT, KD45 || KTB, KD45 || S4, KTB || S4

Lecture : 28 paires, 21 ordonnées, 7 incomparables

Le recalcul retrouve exactement les deux listes du module — y compris l’orientation des arêtes, comparée comme ensemble de couples et non comme suite de lignes (l’ordre d’écriture d’une liste n’est pas une donnée mathématique).

Trois nombres à retenir, et ce qu’ils disent :

28 — les paires non ordonnées du cube : C(8,2). Le zoo est petit, la carte est complète ;
21 — les paires comparables strictement. Les 11 arêtes de couverture n’en sont que le squelette : les 10 autres inclusions s’obtiennent par transitivité (K < KT par K < KD < KT, par exemple). Une carte qui ne montrerait que ses arêtes ne montrerait donc qu’un tiers des relations ;
7 — les paires qu’aucune échelle ne peut ranger : KD | K4, KT | K4, KT | KD45, KTB | K4, KTB | S4, KTB | KD45, S4 | KD45.

L’erreur de lecture que ces sept paires interdisent est la plus répandue sur le sujet : « KD45 est incomparable à S4 » ne veut pas dire « KD45 est un peu plus faible », ni « on ne sait pas ». Cela veut dire qu’il existe un modèle de KD45 qui viole un théorème de S4, et un modèle de S4 qui viole un théorème de KD45 — deux violations, dans deux sens, chacune exhibée par le module. La section 5 en certifie une.

Enfin, l’égalité des listes n’est pas une coïncidence heureuse : le recalcul compare des profils, et c’est weakerThan_iff_profile qui donne à cette comparaison le sens de « être plus faible que ». Le recours au profil n’est pas un raccourci de calcul — c’est le contenu du théorème central du module.


# --- La carte : diagramme de Hasse des 11 aretes, et les 7 paires incomparables en pointilles ---
import matplotlib
import matplotlib.pyplot as plt

# Etagement : rang = plus long chemin depuis K. Un etagement par nombre d'axiomes serait faux --
# le profil de KD (1 schema) et celui de K4 (1 schema) ne sont pas comparables, et (KD, KT) relie
# deux systemes de meme taille de profil.
rang = {n: 0 for n in noms}
for _ in range(len(noms)):
    for a, b in covers_calc:
        rang[b] = max(rang[b], rang[a] + 1)

par_rang = {}
for n in noms:
    par_rang.setdefault(rang[n], []).append(n)
pos = {}
for r, groupe in sorted(par_rang.items()):
    for i, n in enumerate(groupe):
        pos[n] = ((i + 1) / (len(groupe) + 1), -r)

fig, ax = plt.subplots(figsize=(9.5, 5.8))
for a, b in incomparables_calc:                      # les non-traits, dessines
    (x1, y1), (x2, y2) = pos[a], pos[b]
    ax.plot([x1, x2], [y1, y2], linestyle=":", color="#b0b0b0", linewidth=1.3, zorder=1)
for a, b in covers_calc:                             # les traits certifies
    (x1, y1), (x2, y2) = pos[a], pos[b]
    ax.annotate("", xy=(x2, y2 + 0.05), xytext=(x1, y1 - 0.05),
                arrowprops=dict(arrowstyle="-|>", color="#1f4e79", linewidth=1.9), zorder=2)
for n in noms:
    x, y = pos[n]
    ax.plot([x], [y], marker="o", markersize=18, color="#1f4e79", zorder=3)
    ax.text(x, y, n, color="white", ha="center", va="center", fontsize=8.5, zorder=4,
            fontweight="bold")
ax.set_axis_off()
ax.set_title("Sous-cube modal certifie -- 11 aretes de couverture (fleches) "
             "et 7 paires incomparables (pointilles)", fontsize=10)
fig.tight_layout()
plt.show()

print("Rangs (plus long chemin depuis K) :", ", ".join(f"{n}={rang[n]}" for n in noms))
print(f"Aretes de couverture : {len(covers_calc)} ; inclusions strictes : {len(strictes)} "
      f"; deductions par transitivite : {len(strictes) - len(covers_calc)}")
print("Incomparables :", ", ".join(f"{a} || {b}" for a, b in incomparables_calc))

Rangs (plus long chemin depuis K) : K=0, KD=1, KT=2, KTB=3, K4=1, S4=3, KD45=2, S5=4
Aretes de couverture : 11 ; inclusions strictes : 21 ; deductions par transitivite : 10
Incomparables : K4 || KD, K4 || KT, K4 || KTB, KD45 || KT, KD45 || KTB, KD45 || S4, KTB || S4

Lecture : lire la carte — un trait, deux significations, et une absence

La figure porte trois informations, et les confondre est l’erreur que la section précédente a chiffrée :

une flèche pleine = une arête de couverture. a → b signifie a strictement plus faible que b, et aucun système du zoo entre les deux. Chaque flèche est un théorème du module ;
un pointillé = une paire incomparable. Le trait est là pour être vu et barré : c’est la réponse au réflexe qui relie deux nœuds voisins dans un dessin ;
une absence de trait entre deux nœuds reliés par un chemin = une inclusion transitive. K et S4 ne sont pas reliés directement, et pourtant K < S4 — par K < K4 < S4, ou par K < KD < KT < S4.

Deux flèches traversent un étage (K4 → S4 et KD45 → S5) : ce n’est pas un défaut de dessin mais une propriété de l’ordre — sa hauteur est 4 (la chaîne K < KD < KT < KTB < S5 compte cinq éléments), et aucun étagement ne peut faire tenir toutes les arêtes entre étages voisins.

Le compte final est le meilleur résumé du labo : 11 flèches + 10 transitives = 21 inclusions strictes, et 7 paires qu’aucune flèche, dans aucun sens, ne peut relier. Sur les 28 paires du cube, un quart échappe à toute échelle.

Exercices

Les trois exercices reprennent les trois gestes du labo : lire les profils, recalculer l’ordre sur une variante, certifier dans le lake. Les cellules de code ci-dessous sont des ébauches : elles s’exécutent sans erreur et n’affichent que Exercice a completer tant qu’elles ne sont pas remplies.

Exercice 1 : prédire l’ordre avant de le calculer

Contexte

Le tableau des profils suffit à trancher toute question d’ordre — mais l’intuition se trompe systématiquement sur les paires qui ne partagent pas d’axiome, parce qu’elle lit les générateurs au lieu du profil.

Objectifs

Sans exécuter : répondre sur le papier pour les trois couples (KD, S4), (KT, K4) et (KTB, KD45) — inclusion dans un sens, inclusion réciproque, ou incomparabilité ?
Exécuter le contrôle : afficher, pour chaque couple, les profils des deux systèmes et les deux verdicts le(a, b) / le(b, a), puis comparer à vos réponses.
Pour chaque écart éventuel, dire s’il vient des générateurs ou du profil — et citer la case qui décide (indice : le profil de S4 contient un schéma que ses générateurs ne contiennent pas).

Indices : - profils et le sont définis à la section 3 ; gens est le dictionnaire construit à la section 2 ; - la question « KD est-il plus faible que S4 ? » se lit {D} ⊆ {D, T, 4} — c’est une inclusion d’ensembles, pas une comparaison de tailles.


# --- Exercice 1 : predire puis verifier trois couples ---
# TODO etudiant
# Etape 1 : vos trois reponses sur papier -- (KD, S4), (KT, K4), (KTB, KD45)
# Etape 2 : pour chaque couple, afficher profil(a), profil(b), le(a, b) et le(b, a)
# Etape 3 : nommer le schema qui decide, et dire s'il vient des generateurs ou de la cloture
print("Exercice a completer")

Exercice a completer

Exercice 2 : un neuvième système — `K5`

Contexte

Le zoo s’arrête à huit systèmes nommés. Sur les cinq schémas D, T, B, 4, 5, il existe 32 profils ; 24 n’ont pas de nom d’usage. Ajoutez-en un au calcul : K5, de profil {5} — l’axiome d’euclidianité seul, sans réflexivité, sans sérialté, sans transitivité.

Objectifs

Sans exécuter : K5 est-il comparable aux huit systèmes du zoo ? Auxquels, et dans quel sens ? (indice : {5} est inclus dans les profils qui contiennent 5 — lesquels ?)
Ajouter K5 au dictionnaire profils, recalculer le, la liste des arêtes de couverture et celle des paires incomparables. De combien le nombre d’arêtes augmente-t-il, et quelles arêtes existantes disparaissent ?
Le module certifie covers pour ses huit systèmes. Que faudrait-il ajouter au lake pour que la carte à neuf systèmes soit certifiée elle aussi ? Répondre en deux phrases — c’est une question de méthode, pas de code.

Indices : - profils["K5"] = {"5"} ; - noms, couvre et la boucle d’étagement de la section 4 se réutilisent tels quels — pensez à reconstruire paires et strictes après l’ajout ; - pour la question 3 : que certifie exactement mem_covers_iff, et sur quel ensemble de systèmes ?


# --- Exercice 2 : K5 = profil {5} ---
# TODO etudiant
# Etape 1 : predire les systemes comparables a K5 (papier), et le sens de chaque inclusion
# Etape 2 : profils["K5"] = {"5"} ; recalculer aretes de couverture et paires incomparables
# Etape 3 : comparer le compte d'aretes a celui du zoo a huit systemes, et nommer la methode
#           qu'il faudrait suivre pour certifier cette carte a neuf systemes
print("Exercice a completer")

Exercice a completer

Exercice 3 : deux certificats, et ce qu’ils coûtent

Contexte

La section 3 a calculé l’ordre ; le module, lui, le prouve. Reste à relier les deux, et à mesurer le prix des preuves.

Objectifs

Par run_lean, faire vérifier par le noyau strict_of_mem_covers appliqué à une arête de votre choix, et incomparable_of_mem appliqué à une paire incomparable de votre choix. Les deux conclusions doivent apparaître dans la sortie.
Mesurer avec #print axioms les axiomes dont dépendent FormalLogic.ModalZoo.strict_of_mem_covers et FormalLogic.ModalZoo.incomparable_of_mem, et comparer au trio standard [propext, Classical.choice, Quot.sound].
Le recalcul Python et le certificat Lean concluent la même chose sur les mêmes données : dire en une phrase ce que le certificat ajoute au recalcul.

Indices : - le source Lean doit commencer par import FormalLogic.ModalZoo puis open FormalLogic.ModalZoo ; - #check @strict_of_mem_covers affiche son type ; le mettre à l’épreuve demande un example avec la preuve d’appartenance à covers — by decide suffit sur ces listes finies ; - les listes covers et incomparables sont dans le namespace FormalLogic.ModalZoo.


# --- Exercice 3 : certifier une arete et une incomparabilite ---
# TODO etudiant
# Etape 1 : composer un source Lean qui #check les deux theoremes du module
# Etape 2 : ajouter un #print axioms sur chacun, et comparer au trio standard
# Etape 3 : executer via run_lean(...) et interpreter la sortie (conclusions + axiomes)
print("Exercice a completer")

Exercice a completer

Conclusion — une carte, trois lectures

Ce qui est lu	Par quel moteur	Ce que cela prouve
les trois listes (`nodes`, `covers`, `incomparables`)	le module, exécuté par `lake env lean`	les données du dessin viennent du lake épinglé — pas d’une recopie
l’ordre, reconstruit sur les seuls profils	Python, une trentaine de lignes	les 11 arêtes et les 7 incomparables sont reproductibles depuis les profils
les traits et les non-traits	le noyau Lean	21 inclusions strictes et 7 incomparabilités, chacune par un théorème

Le point à retenir n’est pas le nombre de systèmes, mais la nature de la carte : sur 28 paires, 7 ne sont ordonnées dans aucun sens. Une carte mentale qui les rangerait sur une échelle serait fausse — et c’est exactement ce que le comptage, puis le certificat, interdisent. Un ordre partiel n’est pas un ordre total incomplet : c’est une structure d’une autre nature.

Ce que ce labo ne couvre pas

la correspondance cadres ↔︎ axiomes dans le sens suffisant : le module prouve valid_D … valid_five (une condition de cadre valide l’axiome) et exhibe quatre cadres finis pour les réfutations ; la complétude de Kripke pour ces huit systèmes n’y est pas — c’est un résultat d’une autre ampleur, hors du périmètre de cette tranche ;
le versant Java : la syntaxe modale exécutée par Tweety est le sujet de Tweety-3b ; ce labo-ci est certifiant de bout en bout, et l’absence de JVM y est un choix, pas une dégradation ;
les 24 profils sans nom : le zoo est un sous-cube choisi pour ses noms d’usage, pas une énumération des 32 profils — l’exercice 2 en explore un.

Références

le module : FormalLogic/ModalZoo.lean — #17642
l’EPIC : #15066 — Tranche G
le labo modal côté exécution : Tweety-3b-Modal-Lab-Lean

Retour au sommet

Tweety-02f — Le zoo modal : huit systèmes, une carte dont chaque trait est prouvé

Objectifs pédagogiques

Prérequis

Durée estimée : 45 minutes

Position dans la série

1. La question du labo

Lecture : trois choses mesurées, aucune déclarée

Lecture : les pins d’abord, le build ensuite

Lecture : ce que l’export certifie, et ce qu’il ne fait pas

Lecture : 28 paires, 21 ordonnées, 7 incomparables

Lecture : lire la carte — un trait, deux significations, et une absence

Exercices

Exercice 1 : prédire l’ordre avant de le calculer

Contexte

Objectifs

Exercice 2 : un neuvième système — K5

Contexte

Objectifs

Exercice 3 : deux certificats, et ce qu’ils coûtent

Contexte

Objectifs

Conclusion — une carte, trois lectures

Ce que ce labo ne couvre pas

Références

Exercice 2 : un neuvième système — `K5`
