Graphes de Connaissances : Construction et Exploration

Duree estimee : 55 minutes

Objectifs d’apprentissage

A la fin de ce notebook, vous saurez : 1. Définir ce qu’est un Knowledge Graph et le situer dans l’ecosysteme des données structurees 2. Construire un KG a partir de données tabulaires (CSV) avec rdflib 3. Utiliser kglab comme couche d’abstraction pour manipuler des Knowledge Graphs 4. Visualiser un KG avec NetworkX (matplotlib) et pyvis (interactif HTML) 5. Manipuler des ontologies OWL avec OWLReady2 et lancer le raisonneur HermiT 6. Evaluer la qualite d’un Knowledge Graph (completude, coherence)

Concepts cles

Concept	Description
Knowledge Graph	Graphe de connaissances reliant entites et relations sémantiques
kglab	Bibliotheque Python d’abstraction pour les KG (au-dessus de rdflib)
OWLReady2	Bibliotheque Python pour manipuler des ontologies OWL et lancer des raisonneurs
NetworkX	Bibliotheque Python de théorie des graphes, utilisee pour la visualisation
pyvis	Visualisation interactive de graphes en HTML/JavaScript

Prerequis

SW-8 (SHACL) et SW-9 (Linked Data) pour les fondations RDF/SPARQL
Python 3.10+ avec les dependances du fichier requirements.txt

0. Installation des dependances

Installons les bibliotheques necessaires pour ce notebook. Si elles sont déjà presentes dans votre environnement, cette étape sera rapide.

# Dependances pre-provisionnees (rdflib owlready2 kglab networkx matplotlib pyvis pandas) : voir SemanticWeb/requirements.txt ; imports dans les cellules suivantes.

Verifions que les imports fonctionnent correctement.

import rdflib
import pandas as pd
import networkx as nx
import matplotlib
import matplotlib.pyplot as plt

print(f"rdflib    : {rdflib.__version__}")
print(f"pandas    : {pd.__version__}")
print(f"networkx  : {nx.__version__}")
print(f"matplotlib: {matplotlib.__version__}")

# kglab et owlready2 n'exposent pas toujours __version__
try:
    import kglab
    print(f"kglab     : OK")
except ImportError as e:
    print(f"kglab     : NON DISPONIBLE ({e})")

try:
    import owlready2
    print(f"owlready2 : OK")
except ImportError as e:
    print(f"owlready2 : NON DISPONIBLE ({e})")

try:
    from pyvis.network import Network
    print(f"pyvis     : OK")
except ImportError as e:
    print(f"pyvis     : NON DISPONIBLE ({e})")

print("\nEnvironnement pret.")

rdflib    : 7.6.0
pandas    : 3.0.6
networkx  : 3.6.1
matplotlib: 3.11.2
kglab     : OK
owlready2 : OK
pyvis     : OK

Environnement pret.

Interpretation — le role de chaque bibliotheque

Bibliotheque	Rôle dans ce notebook
rdflib	Construction et interrogation du graphe RDF
pandas	Chargement des données CSV
kglab	Couche d’abstraction Knowledge Graph
owlready2	Manipulation d’ontologies OWL + raisonnement HermiT
networkx	Representation et visualisation de graphes
matplotlib	Rendu graphique statique
pyvis	Visualisation interactive (HTML)

Note technique : kglab et pyvis sont optionnels. Les sections correspondantes utilisent des blocs try/except pour fonctionner même si ces bibliotheques ne sont pas installees.

1. Qu’est-ce qu’un Knowledge Graph ?

Definition et historique

Un Knowledge Graph (graphe de connaissances) est un graphe oriente etiquete qui represente des entites du monde reel et les relations entre elles, enrichi par une couche sémantique (ontologie, types, contraintes).

Le terme a ete popularise par Google en 2012 avec le lancement du Google Knowledge Graph, mais le concept existait déjà sous d’autres formes :

Annee	Événement	Impact
2001	Article fondateur de Tim Berners-Lee sur le Web sémantique	Vision initiale
2006	Lancement de DBpedia (extraction RDF de Wikipedia)	Premier KG ouvert a grande echelle
2012	Google Knowledge Graph (“Things, not strings”)	Adoption industrielle massive
2012	Lancement de Wikidata	Base de connaissances collaborative
2017-20	Adoption par Amazon, LinkedIn, Uber, Airbnb	KG d’entreprise
2023-25	Integration KG + LLM (GraphRAG, grounding)	Convergence IA symbolique/neuronale

Maturite industrielle (2024-2025)

Les Knowledge Graphs sont aujourd’hui une technologie mature avec un retour sur investissement documente de 300-320% dans les grandes entreprises (source : Gartner, Forrester). Ils servent de socle pour : - La recherche sémantique (Google, Bing) - Les systèmes de recommandation (Amazon, Netflix) - Le grounding de LLM (reduction des hallucinations via GraphRAG) - La conformite reglementaire (finance, sante)

Comparaison detaillee et panorama des KG industriels : annexe A.

2. Construire un Knowledge Graph a partir de données structurees

Dans cette section, nous allons transformer un fichier CSV de films en un Knowledge Graph RDF. Cette opération est fondamentale : la plupart des KG d’entreprise sont construits a partir de données existantes (CSV, bases relationnelles, APIs).

Approche

Charger le CSV avec pandas
Définir un vocabulaire RDF (classes et proprietes)
Transformer chaque ligne en triplets RDF
Verifier le graphe resultant

2.1 Chargement des données CSV

Le fichier data/movies.csv contient 12 films avec les colonnes : titre, annee, realisateur, genre, acteur principal, second acteur, note.

import pandas as pd

df = pd.read_csv("data/movies.csv")
print(f"Nombre de films : {len(df)}")
print(f"Colonnes : {list(df.columns)}")
print()
df

Nombre de films : 12
Colonnes : ['title', 'year', 'director', 'genre', 'actor1', 'actor2', 'rating']

	title	year	director	genre	actor1	actor2	rating
0	Inception	2010	Christopher Nolan	Science-Fiction	Leonardo DiCaprio	Tom Hardy	8.8
1	The Dark Knight	2008	Christopher Nolan	Action	Christian Bale	Heath Ledger	9.0
2	Interstellar	2014	Christopher Nolan	Science-Fiction	Matthew McConaughey	Anne Hathaway	8.7
3	Pulp Fiction	1994	Quentin Tarantino	Crime	John Travolta	Samuel L. Jackson	8.9
4	Kill Bill Vol.1	2003	Quentin Tarantino	Action	Uma Thurman	Lucy Liu	8.2
5	Django Unchained	2012	Quentin Tarantino	Western	Jamie Foxx	Christoph Waltz	8.4
6	Amelie	2001	Jean-Pierre Jeunet	Comedie	Audrey Tautou	Mathieu Kassovitz	8.3
7	Le Fabuleux Destin	2001	Jean-Pierre Jeunet	Comedie	Audrey Tautou	Dominique Pinon	8.3
8	Titanic	1997	James Cameron	Romance	Leonardo DiCaprio	Kate Winslet	7.9
9	Avatar	2009	James Cameron	Science-Fiction	Sam Worthington	Zoe Saldana	7.9
10	The Matrix	1999	Lana Wachowski	Science-Fiction	Keanu Reeves	Laurence Fishburne	8.7
11	Intouchables	2011	Olivier Nakache	Comedie	Francois Cluzet	Omar Sy	8.5

Interpretation — le dataset : douze films aux relations croisees

Le dataset contient 12 films avec des realisateurs varies (Nolan, Tarantino, Cameron, Jeunet, Wachowski, Nakache). On observe : - Des acteurs partages entre films (Leonardo DiCaprio dans Inception et Titanic, Audrey Tautou dans deux films de Jeunet) - Des genres distincts (Science-Fiction, Action, Crime, Western, Comedie, Romance) - Des notes entre 7.9 et 9.0

Ces relations croisees (acteur-film, realisateur-film, genre) sont exactement ce que le Knowledge Graph va capturer sous forme de triplets.

2.2 Definition du vocabulaire RDF

Avant de créer les triplets, nous definissons les classes et proprietes de notre Knowledge Graph. Nous utilisons le vocabulaire schema.org quand il existe un terme equivalent, et un namespace local pour les extensions.

Entite/Relation	URI schema.org	URI local (fallback)
Film	`schema:Movie`	-
Personne	`schema:Person`	-
Genre	-	`movies:Genre`
a realise	`schema:director`	-
a joue dans	`schema:actor`	-
a pour genre	`schema:genre`	-
annee de sortie	`schema:datePublished`	-
note	`schema:aggregateRating`	-

from rdflib import Graph, Namespace, Literal, URIRef, RDF, RDFS, XSD
from rdflib.namespace import FOAF
import re

# Namespaces
SCHEMA = Namespace("http://schema.org/")
MOVIES = Namespace("http://example.org/movies/")
PERSONS = Namespace("http://example.org/persons/")
GENRES = Namespace("http://example.org/genres/")

# Helper : transformer un nom en identifiant URI valide
def to_uri_id(name: str) -> str:
    """Convertit un nom en identifiant URI (ASCII, sans espaces)."""
    # Supprimer les accents et caracteres speciaux
    clean = name.strip().replace(" ", "_").replace(".", "")
    clean = re.sub(r'[^a-zA-Z0-9_-]', '', clean)
    return clean

print("Namespaces definis :")
print(f"  SCHEMA  = {SCHEMA}")
print(f"  MOVIES  = {MOVIES}")
print(f"  PERSONS = {PERSONS}")
print(f"  GENRES  = {GENRES}")
print()
print("Exemples de conversion URI :")
print(f"  'Christopher Nolan' -> {to_uri_id('Christopher Nolan')}")
print(f"  'Kill Bill Vol.1'   -> {to_uri_id('Kill Bill Vol.1')}")
print(f"  'Science-Fiction'   -> {to_uri_id('Science-Fiction')}")

Namespaces definis :
  SCHEMA  = http://schema.org/
  MOVIES  = http://example.org/movies/
  PERSONS = http://example.org/persons/
  GENRES  = http://example.org/genres/

Exemples de conversion URI :
  'Christopher Nolan' -> Christopher_Nolan
  'Kill Bill Vol.1'   -> Kill_Bill_Vol1
  'Science-Fiction'   -> Science-Fiction

Interpretation — quatre espaces de noms pour des URIs propres

Nous avons défini quatre espaces de noms : - SCHEMA : vocabulaire standard schema.org pour les types et proprietes connus - MOVIES : namespace local pour les instances de films - PERSONS : namespace local pour les instances de personnes - GENRES : namespace local pour les instances de genres

La fonction to_uri_id() nettoie les noms pour produire des URIs valides (pas d’accents, pas d’espaces).

Bonne pratique : Reutiliser des vocabulaires existants (schema.org, FOAF, Dublin Core) avant de créer ses propres termes. Cela favorise l’interoperabilite avec d’autres KG.

2.3 Transformation CSV vers triplets RDF

Chaque ligne du CSV va generer plusieurs triplets. Pour un film donne, nous creons : - L’entite film (type schema:Movie) - L’entite realisateur (type schema:Person) - Les entites acteurs (type schema:Person) - L’entite genre (type movies:Genre) - Les relations entre ces entites

# Creation du graphe RDF
g = Graph()
g.bind("schema", SCHEMA)
g.bind("movies", MOVIES)
g.bind("persons", PERSONS)
g.bind("genres", GENRES)
g.bind("rdfs", RDFS)

# Compteurs pour le suivi
stats = {"movies": 0, "persons": set(), "genres": set(), "triples": 0}

for _, row in df.iterrows():
    # --- Entite Film ---
    movie_uri = MOVIES[to_uri_id(row["title"])]
    g.add((movie_uri, RDF.type, SCHEMA.Movie))
    g.add((movie_uri, SCHEMA.name, Literal(row["title"], lang="en")))
    g.add((movie_uri, SCHEMA.datePublished, Literal(row["year"], datatype=XSD.integer)))
    g.add((movie_uri, SCHEMA.aggregateRating, Literal(row["rating"], datatype=XSD.float)))
    stats["movies"] += 1

    # --- Entite Realisateur ---
    director_uri = PERSONS[to_uri_id(row["director"])]
    g.add((director_uri, RDF.type, SCHEMA.Person))
    g.add((director_uri, SCHEMA.name, Literal(row["director"])))
    g.add((movie_uri, SCHEMA.director, director_uri))
    stats["persons"].add(row["director"])

    # --- Entites Acteurs ---
    for actor_col in ["actor1", "actor2"]:
        actor_name = row[actor_col]
        actor_uri = PERSONS[to_uri_id(actor_name)]
        g.add((actor_uri, RDF.type, SCHEMA.Person))
        g.add((actor_uri, SCHEMA.name, Literal(actor_name)))
        g.add((movie_uri, SCHEMA.actor, actor_uri))
        stats["persons"].add(actor_name)

    # --- Entite Genre ---
    genre_uri = GENRES[to_uri_id(row["genre"])]
    g.add((genre_uri, RDF.type, MOVIES.Genre))
    g.add((genre_uri, RDFS.label, Literal(row["genre"], lang="fr")))
    g.add((movie_uri, SCHEMA.genre, genre_uri))
    stats["genres"].add(row["genre"])

print(f"Knowledge Graph construit avec succes.")
print(f"  Films      : {stats['movies']}")
print(f"  Personnes  : {len(stats['persons'])} (realisateurs + acteurs uniques)")
print(f"  Genres     : {len(stats['genres'])}")
print(f"  Triplets   : {len(g)}")

Knowledge Graph construit avec succes.
  Films      : 12
  Personnes  : 28 (realisateurs + acteurs uniques)
  Genres     : 6
  Triplets   : 164

Interpretation — pourquoi douze films produisent 164 triplets

Le graphe contient un nombre significatif de triplets pour seulement 12 films. Cela illustre la richesse du modèle RDF : chaque film genere environ 14 triplets (164 triplets pour 12 films), car chaque ligne du CSV produit des triplets pour le film (type, nom, annee, note, realisateur, 2 acteurs, genre) MAIS AUSSI pour les entites liees (les types des realisateurs, acteurs et genres, declares a chaque nouvelle mention).

Structure du KG :

Type d’entite	Nombre	Exemples
Film (`schema:Movie`)	12	Inception, The Dark Knight, Pulp Fiction
Personne (`schema:Person`)	28	Christopher Nolan, Leonardo DiCaprio
Genre (`movies:Genre`)	~6	Science-Fiction, Action, Crime

Point cle : Les entites partagees (même realisateur pour plusieurs films, même acteur) ne sont créées qu’une fois grace aux URIs uniques. C’est la force du modèle graphe par rapport aux tables relationnelles.

2.4 Verification par SPARQL

Interrogeons le graphe pour verifier que les relations sont correctes. Listons les films avec leur realisateur et leur note.

# Requete SPARQL : films, realisateurs et notes
query = """
PREFIX schema: <http://schema.org/>
PREFIX rdfs: <http://www.w3.org/2000/01/rdf-schema#>

SELECT ?title ?director_name ?rating
WHERE {
    ?movie a schema:Movie ;
           schema:name ?title ;
           schema:director ?director ;
           schema:aggregateRating ?rating .
    ?director schema:name ?director_name .
}
ORDER BY DESC(?rating)
"""

results = g.query(query)
print(f"{'Film':<30} {'Realisateur':<25} {'Note'}")
print("-" * 65)
for row in results:
    print(f"{str(row.title):<30} {str(row.director_name):<25} {row.rating}")

Film                           Realisateur               Note
-----------------------------------------------------------------
The Dark Knight                Christopher Nolan         9.0
Pulp Fiction                   Quentin Tarantino         8.9
Inception                      Christopher Nolan         8.8
Interstellar                   Christopher Nolan         8.7
The Matrix                     Lana Wachowski            8.7
Intouchables                   Olivier Nakache           8.5
Django Unchained               Quentin Tarantino         8.4
Amelie                         Jean-Pierre Jeunet        8.3
Le Fabuleux Destin             Jean-Pierre Jeunet        8.3
Kill Bill Vol.1                Quentin Tarantino         8.2
Titanic                        James Cameron             7.9
Avatar                         James Cameron             7.9

Interpretation — premier SPARQL : notes et realisateurs

La requête SPARQL confirme que les 12 films sont correctement relies a leur realisateur et leur note. Le tri par note decroissante montre The Dark Knight en tete (9.0) et Titanic/Avatar en bas (7.9).

Lien avec SW-5 : Cette requête utilise les mêmes patterns SPARQL (SELECT, WHERE, ORDER BY) vus dans le notebook sur SPARQL, appliques ici a notre propre KG.

Cherchons maintenant les acteurs qui apparaissent dans plusieurs films – une requête qui serait complexe en SQL mais naturelle en SPARQL.

# Requete : acteurs apparaissant dans plus d'un film
query_actors = """
PREFIX schema: <http://schema.org/>

SELECT ?actor_name (COUNT(?movie) AS ?nb_films) (GROUP_CONCAT(?title; separator=", ") AS ?films)
WHERE {
    ?movie a schema:Movie ;
           schema:name ?title ;
           schema:actor ?actor .
    ?actor schema:name ?actor_name .
}
GROUP BY ?actor_name
HAVING (COUNT(?movie) > 1)
ORDER BY DESC(?nb_films)
"""

results_actors = g.query(query_actors)
print(f"{'Acteur':<25} {'Nb films':<10} {'Films'}")
print("-" * 70)
for row in results_actors:
    print(f"{str(row.actor_name):<25} {row.nb_films:<10} {row.films}")

Acteur                    Nb films   Films
----------------------------------------------------------------------
Leonardo DiCaprio         2          Inception, Titanic
Audrey Tautou             2          Amelie, Le Fabuleux Destin

Interpretation — les acteurs partages emergent du graphe

Cette requête revele les acteurs partages entre films. Leonardo DiCaprio et Audrey Tautou apparaissent chacun dans 2 films. Ces connexions croisees sont l’essence même d’un Knowledge Graph : elles emergent naturellement de la structure en graphe, sans jointures explicites.

Pattern detecte	Signification pour le KG
Acteur multi-films	Noeud de forte connectivite (hub)
Realisateur multi-films	Cluster thematique (filmographie)
Genre partage	Communaute sémantique

2.5 Serialisation du Knowledge Graph

Exportons le KG en format Turtle pour inspection et reutilisation.

# Serialisation en Turtle (affichage des 50 premieres lignes)
turtle_output = g.serialize(format="turtle")
lines = turtle_output.split("\n")
print(f"Taille totale : {len(lines)} lignes\n")
print("--- Extrait (50 premieres lignes) ---\n")
for line in lines[:50]:
    print(line)

Taille totale : 218 lignes

--- Extrait (50 premieres lignes) ---

@prefix genres: <http://example.org/genres/> .
@prefix movies: <http://example.org/movies/> .
@prefix persons: <http://example.org/persons/> .
@prefix rdfs: <http://www.w3.org/2000/01/rdf-schema#> .
@prefix schema1: <http://schema.org/> .
@prefix xsd: <http://www.w3.org/2001/XMLSchema#> .

movies:Amelie a schema1:Movie ;
    schema1:actor persons:Audrey_Tautou,
        persons:Mathieu_Kassovitz ;
    schema1:aggregateRating "8.3"^^xsd:float ;
    schema1:datePublished 2001 ;
    schema1:director persons:Jean-Pierre_Jeunet ;
    schema1:genre genres:Comedie ;
    schema1:name "Amelie"@en .

movies:Avatar a schema1:Movie ;
    schema1:actor persons:Sam_Worthington,
        persons:Zoe_Saldana ;
    schema1:aggregateRating "7.9"^^xsd:float ;
    schema1:datePublished 2009 ;
    schema1:director persons:James_Cameron ;
    schema1:genre genres:Science-Fiction ;
    schema1:name "Avatar"@en .

movies:Django_Unchained a schema1:Movie ;
    schema1:actor persons:Christoph_Waltz,
        persons:Jamie_Foxx ;
    schema1:aggregateRating "8.4"^^xsd:float ;
    schema1:datePublished 2012 ;
    schema1:director persons:Quentin_Tarantino ;
    schema1:genre genres:Western ;
    schema1:name "Django Unchained"@en .

movies:Inception a schema1:Movie ;
    schema1:actor persons:Leonardo_DiCaprio,
        persons:Tom_Hardy ;
    schema1:aggregateRating "8.8"^^xsd:float ;
    schema1:datePublished 2010 ;
    schema1:director persons:Christopher_Nolan ;
    schema1:genre genres:Science-Fiction ;
    schema1:name "Inception"@en .

movies:Interstellar a schema1:Movie ;
    schema1:actor persons:Anne_Hathaway,
        persons:Matthew_McConaughey ;
    schema1:aggregateRating "8.7"^^xsd:float ;
    schema1:datePublished 2014 ;
    schema1:director persons:Christopher_Nolan ;
    schema1:genre genres:Science-Fiction ;

Interpretation — Turtle, un format lisible par l’humain

Le format Turtle est lisible par l’humain et montre clairement la structure du KG. On observe : - Les prefixes declares en haut (schema, movies, persons, genres) - Les entites regroupees avec le raccourci ; (plusieurs predicats pour le même sujet) - Les URIs coherents et lisibles grace a notre fonction to_uri_id()

Note : En production, on sauvegarderait ce fichier Turtle dans un Triple Store (cf. SW-10) pour le rendre interrogeable via un endpoint SPARQL.

3. Visualisation du Knowledge Graph

La visualisation est essentielle pour comprendre la structure d’un KG. Nous allons utiliser deux approches complementaires : 1. NetworkX + matplotlib : graphiques statiques, integres au notebook 2. pyvis : graphiques interactifs en HTML, pour l’exploration

Approche

Nous devons d’abord convertir les triplets RDF en un graphe NetworkX (noeuds + aretes), puis appliquer un layout et un style visuel.

3.1 Conversion RDF vers NetworkX

Nous allons extraire les relations cles (realisateur, acteur, genre) et les convertir en aretes d’un graphe NetworkX oriente.

import networkx as nx

# Requete SPARQL pour extraire les relations du KG
extract_query = """
PREFIX schema: <http://schema.org/>
PREFIX movies: <http://example.org/movies/>
PREFIX rdfs: <http://www.w3.org/2000/01/rdf-schema#>

SELECT ?movie_title ?rel_type ?target_name
WHERE {
    {
        ?movie a schema:Movie ; schema:name ?movie_title ; schema:director ?person .
        ?person schema:name ?target_name .
        BIND("director" AS ?rel_type)
    }
    UNION
    {
        ?movie a schema:Movie ; schema:name ?movie_title ; schema:actor ?person .
        ?person schema:name ?target_name .
        BIND("actor" AS ?rel_type)
    }
    UNION
    {
        ?movie a schema:Movie ; schema:name ?movie_title ; schema:genre ?genre .
        ?genre rdfs:label ?target_name .
        BIND("genre" AS ?rel_type)
    }
}
"""

# Construction du graphe NetworkX
G = nx.DiGraph()

# Dictionnaires pour le typage des noeuds
node_types = {}  # nom_noeud -> type (movie, person, genre)

results = g.query(extract_query)
for row in results:
    movie = str(row.movie_title)
    target = str(row.target_name)
    rel = str(row.rel_type)

    # Ajouter les noeuds avec leur type
    node_types[movie] = "movie"
    if rel == "genre":
        node_types[target] = "genre"
    else:
        node_types[target] = "person"

    G.add_edge(movie, target, relation=rel)

print(f"Graphe NetworkX construit :")
print(f"  Noeuds : {G.number_of_nodes()}")
print(f"  Aretes : {G.number_of_edges()}")
print(f"  Types  : {dict((t, sum(1 for v in node_types.values() if v == t)) for t in set(node_types.values()))}")

Graphe NetworkX construit :
  Noeuds : 46
  Aretes : 48
  Types  : {'person': 28, 'genre': 6, 'movie': 12}

Interpretation — le graphe NetworkX et ses trois types de noeuds

Le graphe NetworkX capture les trois types de relations du KG. Les noeuds sont repartis en trois catégories :

Type de noeud	Couleur (section suivante)	Rôle dans le graphe
Film (`movie`)	Bleu clair	Noeud central, connecte a realisateur + acteurs + genre
Personne (`person`)	Vert clair	Peut etre realisateur et/ou acteur
Genre (`genre`)	Orange	Noeud de regroupement thematique

Note : Un graphe NetworkX oriente (DiGraph) preserve la direction des relations (film -> realisateur, film -> acteur, film -> genre).

3.2 Visualisation statique avec matplotlib

Nous allons colorer les noeuds par type et dimensionner les labels pour une bonne lisibilite.

%matplotlib inline
import matplotlib.pyplot as plt

try:
    # Couleurs par type de noeud
    color_map = {"movie": "#6BAED6", "person": "#74C476", "genre": "#FD8D3C"}
    node_colors = [color_map.get(node_types.get(n, "movie"), "#CCCCCC") for n in G.nodes()]

    # Tailles : les films sont plus gros (noeuds centraux)
    node_sizes = [800 if node_types.get(n) == "movie" else 500 for n in G.nodes()]

    # Couleurs des aretes par type de relation
    edge_color_map = {"director": "#E41A1C", "actor": "#377EB8", "genre": "#FF7F00"}
    edge_colors = [edge_color_map.get(G.edges[e].get("relation", ""), "#999999") for e in G.edges()]

    # Layout avec seed pour reproductibilite
    pos = nx.spring_layout(G, k=2.5, iterations=50, seed=42)

    fig, ax = plt.subplots(1, 1, figsize=(18, 12))

    # Dessiner les aretes
    nx.draw_networkx_edges(G, pos, ax=ax, edge_color=edge_colors,
                           alpha=0.6, arrows=True, arrowsize=15,
                           connectionstyle="arc3,rad=0.1")

    # Dessiner les noeuds
    nx.draw_networkx_nodes(G, pos, ax=ax, node_color=node_colors,
                           node_size=node_sizes, alpha=0.9, edgecolors="#333333",
                           linewidths=1.5)

    # Labels avec taille reduite pour lisibilite
    nx.draw_networkx_labels(G, pos, ax=ax, font_size=7, font_weight="bold")

    # Legende
    import matplotlib.patches as mpatches
    legend_items = [
        mpatches.Patch(color="#6BAED6", label="Film"),
        mpatches.Patch(color="#74C476", label="Personne"),
        mpatches.Patch(color="#FD8D3C", label="Genre"),
        mpatches.Patch(color="#E41A1C", label="Relation: director"),
        mpatches.Patch(color="#377EB8", label="Relation: actor"),
        mpatches.Patch(color="#FF7F00", label="Relation: genre"),
    ]
    ax.legend(handles=legend_items, loc="upper left", fontsize=9, framealpha=0.9)

    ax.set_title("Knowledge Graph des Films - Visualisation statique (NetworkX + matplotlib)",
                 fontsize=14, fontweight="bold")
    ax.axis("off")
    plt.tight_layout()
    plt.show()
    plt.close()

except Exception as e:
    print(f"Erreur lors de la visualisation matplotlib : {e}")
    print("Verifiez que matplotlib est correctement installe.")

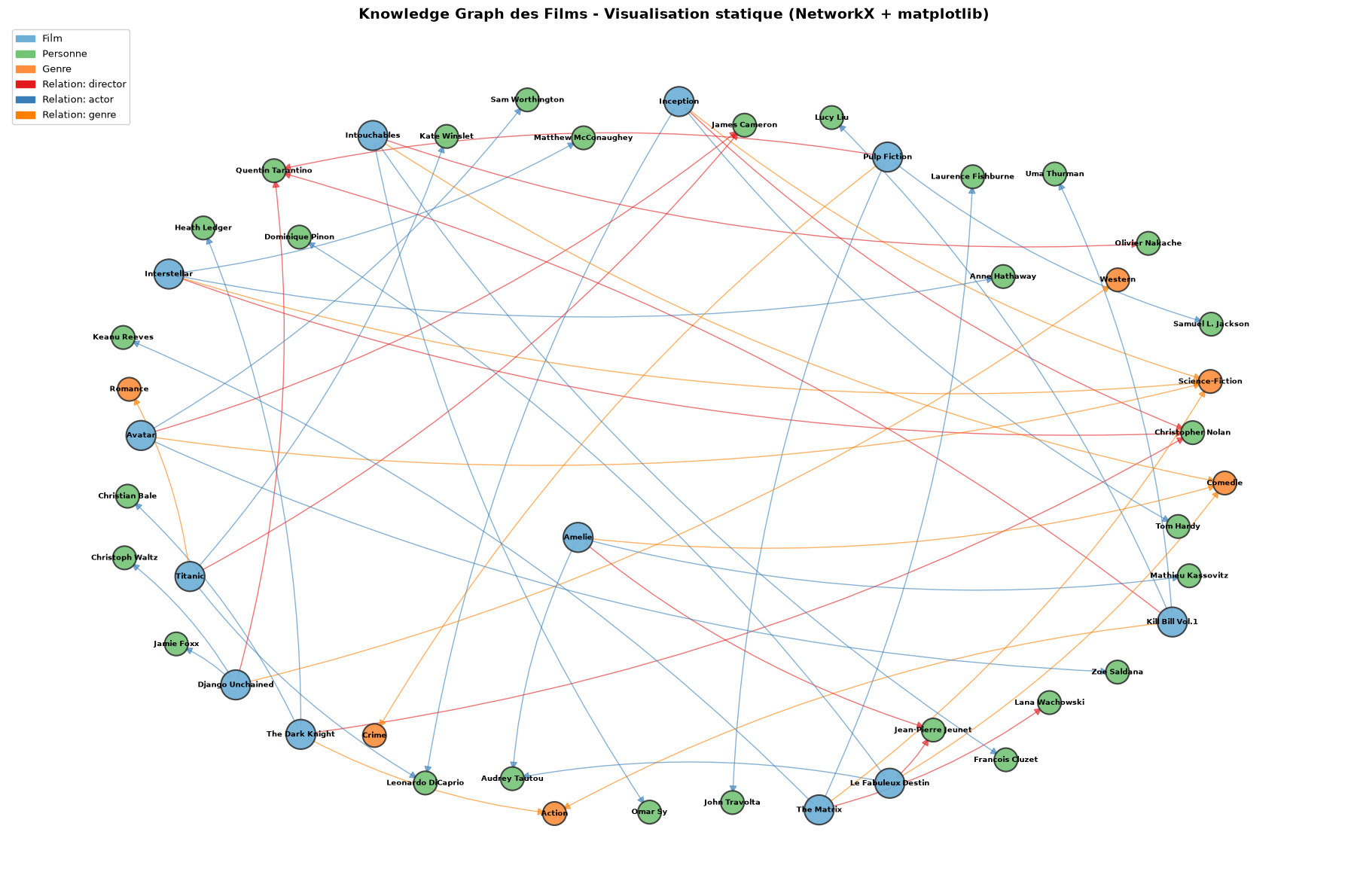

Interpretation : structure du Knowledge Graph

Sortie obtenue : Un graphe oriente avec des noeuds colores par type et des aretes colorees par relation.

Observations structurelles :

Observation	Signification
Les films (bleu) sont des noeuds centraux	Ils connectent personnes et genres
Christopher Nolan connecte 3 films	Hub de forte connectivite (realisateur prolifique)
Le genre Science-Fiction regroupe plusieurs films	Communaute thematique visible
Leonardo DiCaprio relie Inception et Titanic	Pont entre deux realisateurs différents

Points cles : 1. Le layout spring_layout place naturellement les noeuds fortement connectes au centre 2. Les genres agissent comme des noeuds de regroupement (clustering) 3. Les acteurs partages créent des ponts entre clusters de realisateurs

Limite : Avec plus de 50-100 noeuds, la visualisation statique devient difficile a lire. On passe alors a pyvis pour l’exploration interactive.

3.3 Visualisation interactive avec pyvis

pyvis genere un fichier HTML interactif ou l’on peut zoomer, deplacer les noeuds et explorer les connexions. C’est particulierement utile pour les graphes de taille moyenne (50-500 noeuds).

Note : pyvis genere un fichier .html. Dans un environnement Jupyter standard, il s’affiche dans un iframe. En environnement headless, seul le fichier est créé.

try:
    from pyvis.network import Network
    import os

    # Creer le reseau pyvis
    net = Network(
        height="600px",
        width="100%",
        directed=True,
        notebook=True,
        cdn_resources="in_line"  # Embarquer les ressources pour portabilite
    )

    # Configuration physique pour un meilleur layout
    net.barnes_hut(gravity=-3000, central_gravity=0.3, spring_length=200)

    # Couleurs et formes par type
    style_map = {
        "movie":  {"color": "#6BAED6", "shape": "dot", "size": 25},
        "person": {"color": "#74C476", "shape": "dot", "size": 18},
        "genre":  {"color": "#FD8D3C", "shape": "diamond", "size": 20},
    }

    # Ajouter les noeuds
    for node in G.nodes():
        ntype = node_types.get(node, "movie")
        style = style_map.get(ntype, style_map["movie"])
        net.add_node(
            node, label=node,
            color=style["color"],
            shape=style["shape"],
            size=style["size"],
            title=f"{node} ({ntype})"
        )

    # Ajouter les aretes
    edge_style = {
        "director": {"color": "#E41A1C", "width": 2},
        "actor":    {"color": "#377EB8", "width": 1.5},
        "genre":    {"color": "#FF7F00", "width": 1, "dashes": True},
    }

    for u, v, data in G.edges(data=True):
        rel = data.get("relation", "")
        style = edge_style.get(rel, {"color": "#999", "width": 1})
        net.add_edge(u, v, title=rel, color=style["color"], width=style["width"])

    # Sauvegarder en HTML
    output_html = "movie_kg_interactive.html"
    html_content = net.generate_html()
    with open(output_html, "w", encoding="utf-8") as f:
        f.write(html_content)
    print(f"Visualisation interactive sauvegardee dans : {output_html}")
    print(f"Noeuds : {len(net.nodes)}, Aretes : {len(net.edges)}")
    print("\nOuvrez le fichier HTML dans un navigateur pour explorer le graphe.")

except ImportError:
    print("pyvis n'est pas installe. Visualisation interactive non disponible.")
    print("Installez-le avec : pip install pyvis")
except Exception as e:
    print(f"Erreur pyvis : {e}")
    print("La visualisation interactive n'a pas pu etre generee.")

Visualisation interactive sauvegardee dans : movie_kg_interactive.html
Noeuds : 46, Aretes : 48

Ouvrez le fichier HTML dans un navigateur pour explorer le graphe.

Interpretation — pyvis : exploration interactive contre rendu statique

pyvis genere un fichier HTML autonome qui permet : - Zoom : molette de la souris - Deplacement : clic-glisse sur un noeud - Info-bulle : survol d’un noeud affiche son type - Physique : les noeuds s’organisent automatiquement (algorithme Barnes-Hut)

Aspect	matplotlib (statique)	pyvis (interactif)
Integration notebook	Native	Via iframe/HTML
Exploration	Limitee	Zoom, deplacement, filtrage
Grands graphes	Difficile (>50 noeuds)	Correct (jusqu’a ~500 noeuds)
Partage	Image PNG/PDF	Fichier HTML autonome
Interactivite	Aucune	Survol, clic, physique

Bonne pratique : Pour l’exploration et la decouverte, utiliser pyvis. Pour les rapports et publications, utiliser matplotlib.

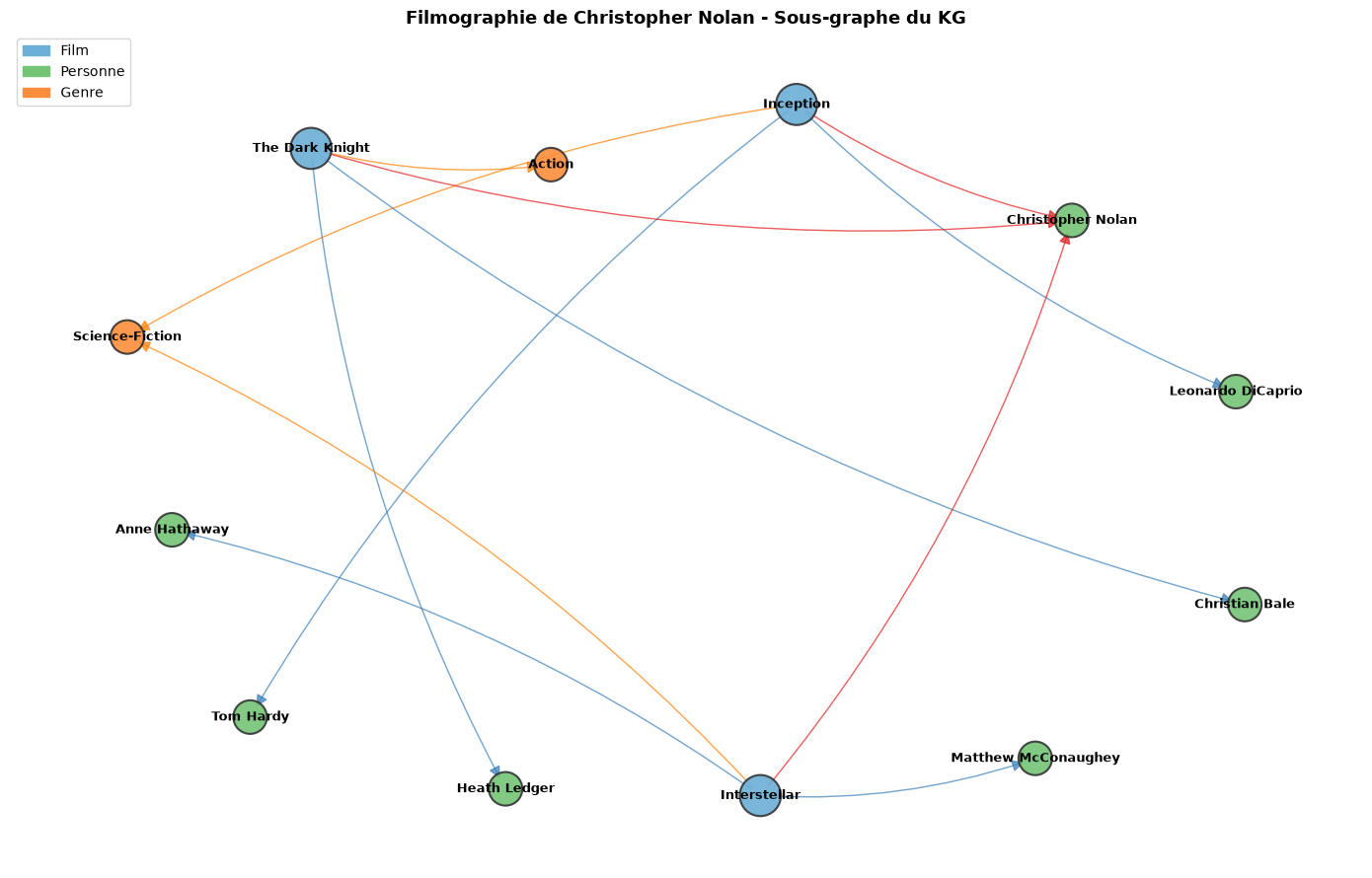

3.4 Visualisation filtree : filmographie d’un realisateur

Pour mieux comprendre les sous-structures du KG, visualisons uniquement les films d’un realisateur donne et leurs connexions.

%matplotlib inline
import matplotlib.pyplot as plt

try:
    # Filtrer les films de Christopher Nolan
    filter_query = """
    PREFIX schema: <http://schema.org/>
    PREFIX rdfs: <http://www.w3.org/2000/01/rdf-schema#>

    SELECT ?movie_title ?rel_type ?target_name
    WHERE {
        ?movie a schema:Movie ;
               schema:name ?movie_title ;
               schema:director ?director .
        ?director schema:name "Christopher Nolan" .
        {
            ?movie schema:actor ?person .
            ?person schema:name ?target_name .
            BIND("actor" AS ?rel_type)
        }
        UNION
        {
            ?movie schema:genre ?genre .
            ?genre rdfs:label ?target_name .
            BIND("genre" AS ?rel_type)
        }
        UNION
        {
            ?movie schema:director ?dir .
            ?dir schema:name ?target_name .
            BIND("director" AS ?rel_type)
        }
    }
    """

    # Construire le sous-graphe filtre
    G_nolan = nx.DiGraph()
    nolan_types = {}

    for row in g.query(filter_query):
        movie = str(row.movie_title)
        target = str(row.target_name)
        rel = str(row.rel_type)
        nolan_types[movie] = "movie"
        if rel == "genre":
            nolan_types[target] = "genre"
        else:
            nolan_types[target] = "person"
        G_nolan.add_edge(movie, target, relation=rel)

    # Couleurs
    nolan_colors = [color_map.get(nolan_types.get(n, "movie"), "#CCC") for n in G_nolan.nodes()]
    nolan_sizes = [900 if nolan_types.get(n) == "movie" else 600 for n in G_nolan.nodes()]
    nolan_edge_colors = [edge_color_map.get(G_nolan.edges[e].get("relation", ""), "#999")
                         for e in G_nolan.edges()]

    pos_nolan = nx.spring_layout(G_nolan, k=3.0, iterations=50, seed=42)

    fig, ax = plt.subplots(1, 1, figsize=(14, 9))
    nx.draw_networkx_edges(G_nolan, pos_nolan, ax=ax, edge_color=nolan_edge_colors,
                           alpha=0.7, arrows=True, arrowsize=18,
                           connectionstyle="arc3,rad=0.1")
    nx.draw_networkx_nodes(G_nolan, pos_nolan, ax=ax, node_color=nolan_colors,
                           node_size=nolan_sizes, alpha=0.9, edgecolors="#333",
                           linewidths=1.5)
    nx.draw_networkx_labels(G_nolan, pos_nolan, ax=ax, font_size=9, font_weight="bold")

    legend_items = [
        mpatches.Patch(color="#6BAED6", label="Film"),
        mpatches.Patch(color="#74C476", label="Personne"),
        mpatches.Patch(color="#FD8D3C", label="Genre"),
    ]
    ax.legend(handles=legend_items, loc="upper left", fontsize=10)
    ax.set_title("Filmographie de Christopher Nolan - Sous-graphe du KG",
                 fontsize=13, fontweight="bold")
    ax.axis("off")
    plt.tight_layout()
    plt.show()
    plt.close()

    print(f"\nSous-graphe Nolan : {G_nolan.number_of_nodes()} noeuds, {G_nolan.number_of_edges()} aretes")

except Exception as e:
    print(f"Erreur lors de la visualisation filtree : {e}")


Sous-graphe Nolan : 12 noeuds, 12 aretes

Interpretation : filmographie Nolan

Sortie obtenue : Le sous-graphe de Christopher Nolan montre ses 3 films (Inception, The Dark Knight, Interstellar) avec leurs acteurs et genres.

Observation	Detail
Nolan est le noeud central	Connecte aux 3 films (hub realisateur)
Science-Fiction domine	2 films sur 3 (Inception, Interstellar)
Pas d’acteur partage	Chaque film a un casting distinct dans ce dataset

Points cles : 1. Le filtrage SPARQL est plus efficace que le filtrage Python post-hoc 2. Les sous-graphes permettent d’analyser des clusters spécifiques du KG 3. Cette technique est utilisee en production pour les “profils” d’entites (ex: fiche artiste)

Annexe A - Le Knowledge Graph en contexte

Approfondissement de la section 1 : comparaison detaillee avec les bases de donnees relationnelles et les graphes RDF generiques, et panorama des principaux Knowledge Graphs industriels.

Knowledge Graphs vs bases de données vs graphes RDF

Un Knowledge Graph n’est ni une simple base de données relationnelle, ni un graphe RDF brut. Il se situe a l’intersection de plusieurs technologies :

Caractéristique	Base relationnelle	Graphe RDF	Knowledge Graph
Modèle de données	Tables (lignes/colonnes)	Triplets (S-P-O)	Triplets + ontologie
Schema	Rigide (DDL)	Flexible	Flexible + contraintes
Identifiants	Cles primaires	URIs	URIs + labels
Requêtes	SQL	SPARQL	SPARQL + inference
Raisonnement	Non	Basique (RDFS)	OWL, règles, raisonneur
Interoperabilite	Faible (schema proprietaire)	Forte (standards W3C)	Forte + vocabulaires partages
Exemples	PostgreSQL, MySQL	Triple Store brut	Google KG, Wikidata

En resume : Un Knowledge Graph = un graphe RDF + une ontologie + des mécanismes de qualite et de raisonnement.

Principaux Knowledge Graphs dans le monde

Knowledge Graph	Organisation	Taille estimee	Usage principal
Google Knowledge Graph	Google	500+ milliards de faits	Recherche, Assistant
Wikidata	Wikimedia Foundation	100+ millions d’items	Encyclopedie, Linked Data
DBpedia	Communaute open-source	400+ millions de triplets	Recherche academique
Amazon Product Graph	Amazon	Milliards d’entites produit	Recommandation, catalogue
LinkedIn Knowledge Graph	LinkedIn	800+ millions de profils	Recrutement, reseau
Microsoft Academic Graph	Microsoft	250+ millions d’articles	Recherche scientifique

Point cle : Tous ces KG utilisent des standards du Web sémantique (RDF, OWL, SPARQL) comme fondation, même s’ils ajoutent des couches proprietaires au-dessus.

Annexe B - kglab : couche d’abstraction Knowledge Graph

kglab est une bibliotheque Python créée par Paco Nathan qui fournit une couche d’abstraction au-dessus de rdflib. Elle simplifie les opérations courantes sur les Knowledge Graphs : - Chargement/sauvegarde multi-format - Requêtes SPARQL avec résultats pandas - Integration avec NetworkX pour la visualisation - Mesures de graphe (centralite, communautes)

Pourquoi kglab ?

Opération	rdflib pur	kglab
SPARQL -> DataFrame	plusieurs lignes	une ligne
Visualisation graphe	Manuel (NetworkX)	Integre
Chargement multi-fichiers	Boucle manuelle	`load_rdf()` iteratif
Statistiques du graphe	A coder	Méthodes integrees

Annexe B.1 Creation d’un KnowledgeGraph kglab

Nous allons créer un objet kglab.KnowledgeGraph et y charger les triplets de notre graphe de films.

try:
    import kglab

    # Definir les namespaces pour kglab
    namespaces = {
        "schema": "http://schema.org/",
        "movies": "http://example.org/movies/",
        "persons": "http://example.org/persons/",
        "genres": "http://example.org/genres/",
    }

    # Creer le KnowledgeGraph kglab
    kg = kglab.KnowledgeGraph(
        name="Movie Knowledge Graph",
        namespaces=namespaces
    )

    # Charger les triplets depuis notre graphe rdflib
    # kglab utilise rdflib en interne, on peut acceder au graphe sous-jacent
    for s, p, o in g:
        kg._g.add((s, p, o))

    # Copier les bindings de namespaces
    for prefix, uri in g.namespaces():
        kg._g.bind(prefix, uri)

    print(f"KnowledgeGraph kglab cree : '{kg.name}'")
    print(f"Nombre de triplets : {len(kg._g)}")

    KGLAB_AVAILABLE = True

except ImportError:
    print("kglab n'est pas installe. Cette section est ignoree.")
    print("Installez-le avec : pip install kglab")
    KGLAB_AVAILABLE = False
except Exception as e:
    print(f"Erreur lors de la creation du KG kglab : {e}")
    print("Nous continuerons avec rdflib directement.")
    KGLAB_AVAILABLE = False

KnowledgeGraph kglab cree : 'Movie Knowledge Graph'
Nombre de triplets : 164

Interpretation — kglab, une couche au-dessus de rdflib

L’objet kglab.KnowledgeGraph encapsule un graphe rdflib en ajoutant des méthodes de haut niveau. En interne, kg._g est un rdflib.Graph standard, ce qui garantit la compatibilite.

Note technique : kglab est en maintenance depuis 2023. Si la bibliotheque n’est pas disponible, les sections suivantes utilisent rdflib directement comme alternative.

Annexe B.2 Requêtes SPARQL via kglab

L’un des avantages de kglab est la conversion directe des résultats SPARQL en DataFrame pandas.

# Requete SPARQL avec conversion DataFrame
sparql_query = """
PREFIX schema: <http://schema.org/>

SELECT ?director_name (COUNT(?movie) AS ?nb_films) (AVG(?rating) AS ?avg_rating)
WHERE {
    ?movie a schema:Movie ;
           schema:director ?director ;
           schema:aggregateRating ?rating .
    ?director schema:name ?director_name .
}
GROUP BY ?director_name
ORDER BY DESC(?avg_rating)
"""

if KGLAB_AVAILABLE:
    # Methode kglab : resultats SPARQL -> DataFrame
    try:
        result_df = kg.query_as_df(sparql_query)
        print("Resultats via kglab.query_as_df() :\n")
        print(result_df.to_string(index=False))
    except Exception as e:
        print(f"kglab query_as_df non disponible ({e}), utilisation de rdflib :")
        KGLAB_AVAILABLE = False

if not KGLAB_AVAILABLE:
    # Alternative rdflib : conversion manuelle
    results = g.query(sparql_query)
    rows = []
    for row in results:
        rows.append({
            "director_name": str(row.director_name),
            "nb_films": int(row.nb_films),
            "avg_rating": round(float(row.avg_rating), 2)
        })
    result_df = pd.DataFrame(rows)
    print("Resultats via rdflib + pandas :\n")
    print(result_df.to_string(index=False))

Resultats via kglab.query_as_df() :

     director_name  nb_films  avg_rating
 Christopher Nolan         3    8.833333
    Lana Wachowski         1    8.700000
   Olivier Nakache         1    8.500000
 Quentin Tarantino         3    8.500000
Jean-Pierre Jeunet         2    8.300000
     James Cameron         2    7.900000

Interpretation — kglab ou rdflib pur : le meme moteur SPARQL

Le tableau montre la note moyenne par realisateur. Les realisateurs ayant plusieurs films permettent de calculer une moyenne significative :

Avantage	kglab	rdflib pur
Conversion DataFrame	`query_as_df()` (une ligne)	Boucle manuelle (plusieurs lignes)
Types de données	Automatique	Casting manuel
Code necessaire	Minimal	Verbeux

Point cle : Que l’on utilise kglab ou rdflib, le moteur SPARQL sous-jacent est le même. kglab ajoute simplement du sucre syntaxique pour les workflows data science.

Annexe C - OWLReady2 pour la manipulation d’ontologies

OWLReady2 est une bibliotheque Python permettant de : - Charger des ontologies OWL 2 (formats RDF/XML, OWL/XML) - Naviguer dans les classes, proprietes et instances - Modifier l’ontologie programmatiquement - Lancer le raisonneur HermiT (integre) pour inferer de nouvelles connaissances

Comparaison avec dotNetRDF OntologyGraph

Aspect	OWLReady2 (Python)	dotNetRDF OntologyGraph (C#)
Langage	Python	C#
Raisonneur integre	HermiT (Java, transparent)	Non (externe)
API	Orientee objet Python	API .NET
Stockage	SQLite (persistant)	Memoire
Standards	OWL 2 complet	OWL partiel

Lien avec SW-7 : Dans le notebook sur OWL, nous avons utilise dotNetRDF pour manipuler des ontologies en C#. Ici, nous explorons l’equivalent Python avec OWLReady2.

Annexe C.1 Chargement de l’ontologie universitaire

Le fichier data/university.owl contient une ontologie OWL 2 avec des classes (Person, Student, Professor, Course, Department), des proprietes (enrolledIn, teaches, memberOf) et des instances.

try:
    import owlready2
    import os

    # Charger l'ontologie depuis le fichier local
    onto_path = os.path.abspath("data/university.owl")
    print("Chargement de : data/university.owl")

    onto = owlready2.get_ontology(f"file://{onto_path}").load()

    print(f"\nOntologie chargee : {onto.base_iri}")
    import os as _os
    print(f"Nom : {_os.path.basename(onto.name)}")

    OWLREADY_AVAILABLE = True

except ImportError:
    print("owlready2 n'est pas installe.")
    print("Installez-le avec : pip install owlready2")
    OWLREADY_AVAILABLE = False
except Exception as e:
    print(f"Erreur lors du chargement de l'ontologie : {e}")
    OWLREADY_AVAILABLE = False

Chargement de : data/university.owl

Ontologie chargee : http://example.org/university#
Nom : university

Interpretation — OWLReady2 charge l’ontologie en objets Python

OWLReady2 charge l’ontologie en memoire et créé des objets Python accessibles directement. Le base_iri identifie l’ontologie de maniere unique.

Note technique : OWLReady2 utilise SQLite en arriere-plan pour stocker l’ontologie. Cela permet des ontologies persistantes entre sessions, contrairement a rdflib qui travaille uniquement en memoire.

Annexe C.2 Exploration : classes, proprietes, instances

Listons les éléments de l’ontologie pour comprendre sa structure.

if OWLREADY_AVAILABLE:
    # --- Classes ---
    print("=== Classes ===")
    for cls in onto.classes():
        parents = [p.name for p in cls.is_a if hasattr(p, 'name')]
        print(f"  {cls.name} (sous-classe de: {', '.join(parents) if parents else 'Thing'})")

    # --- Object Properties ---
    print("\n=== Object Properties ===")
    for prop in onto.object_properties():
        domain = [d.name for d in prop.domain] if prop.domain else ["?"]
        range_ = [r.name for r in prop.range] if prop.range else ["?"]
        print(f"  {prop.name} : {', '.join(domain)} -> {', '.join(range_)}")

    # --- Datatype Properties ---
    print("\n=== Datatype Properties ===")
    for prop in onto.data_properties():
        domain = [d.name for d in prop.domain] if prop.domain else ["?"]
        range_ = [str(r) for r in prop.range] if prop.range else ["?"]
        print(f"  {prop.name} : {', '.join(domain)} -> {', '.join(range_)}")

    # --- Instances ---
    print("\n=== Instances ===")
    for ind in onto.individuals():
        types = [t.name for t in ind.is_a if hasattr(t, 'name')]
        print(f"  {ind.name} (type: {', '.join(types)})")
else:
    print("OWLReady2 non disponible. Section ignoree.")

=== Classes ===
  Student (sous-classe de: Person)
  Course (sous-classe de: Thing)
  Professor (sous-classe de: Person)
  Person (sous-classe de: Thing)
  Department (sous-classe de: Thing)
  GraduateStudent (sous-classe de: Student)

=== Object Properties ===
  enrolledIn : Student -> Course
  teaches : Professor -> Course
  memberOf : Person -> Department
  advisedBy : GraduateStudent -> Professor

=== Datatype Properties ===
  fullName : Person -> <class 'str'>
  credits : Course -> <class 'int'>

=== Instances ===
  prof_dupont (type: Professor)
  course_ia (type: Course)
  course_web_sem (type: Course)
  dept_info (type: Department)
  etud_martin (type: GraduateStudent)
  etud_bernard (type: Student)

Interpretation — l’ontologie universitaire et sa hierarchie de classes

L’ontologie universitaire contient une hiérarchie de classes bien structuree :

Thing
  +-- Person
  |     +-- Student
  |     |     +-- GraduateStudent
  |     +-- Professor (disjoint de Student)
  +-- Course
  +-- Department

Élément	Nombre	Exemples
Classes	6	Person, Student, GraduateStudent, Professor, Course, Department
Object Properties	4	enrolledIn, teaches, memberOf, advisedBy
Datatype Properties	2	fullName, credits
Instances	6	prof_dupont, course_ia, course_web_sem, dept_info, etud_martin, etud_bernard

Point cle : La contrainte disjointWith entre Professor et Student signifie qu’une personne ne peut pas etre les deux a la fois. Le raisonneur peut detecter des violations de cette contrainte.

Annexe C.3 Raisonnement avec HermiT

Le raisonneur HermiT est un raisonneur OWL 2 DL complet, integre a OWLReady2 (via Java). Il peut : - Inferer les types d’instances (classification) - Detecter les inconsistances - Calculer les classes equivalentes - Verifier la satisfaisabilite

Lancons le raisonneur sur notre ontologie.

import os
import shutil

if OWLREADY_AVAILABLE:
    # Detecter un JRE (HermiT necessite Java accessible)
    java_exe = shutil.which("java")
    if java_exe:
        owlready2.JAVA_EXE = java_exe

    try:
        # Afficher l etat avant raisonnement
        print("=== Avant raisonnement ===")
        for ind in onto.individuals():
            types_before = [t.name for t in ind.is_a if hasattr(t, "name")]
            print(f"  {ind.name} est de type : {types_before}")

        # Lancer le raisonneur HermiT (avec fallback si JRE absent)
        if java_exe is None:
            print()
            print("Raisonneur OWL (HermiT) ignore : JRE non detecte.")
            print("(inference OWL necessite pip install JPype1 + JRE JAVA_HOME)")
        else:
            print()
            print("Lancement du raisonneur HermiT...")
            with onto:
                owlready2.sync_reasoner_hermit(infer_property_values=True, debug=0)
            print("Raisonnement termine.")

            # Afficher l etat apres raisonnement
            print()
            print("=== Apres raisonnement ===")
            for ind in onto.individuals():
                types_after = [t.name for t in ind.is_a if hasattr(t, "name")]
                print(f"  {ind.name} est de type : {types_after}")

            # Verifier la coherence
            inconsistent = list(owlready2.default_world.inconsistent_classes())
            if inconsistent:
                print(f"Classes inconsistantes detectees : {inconsistent}")
            else:
                print("Aucune inconsistance detectee. L ontologie est coherente.")

    except Exception as e:
        print(f"Erreur lors du raisonnement : {e}")
        print("Note : HermiT necessite Java (JRE) installe sur le systeme.")
        print("Si Java n est pas disponible, le raisonnement ne peut pas s executer.")
else:
    print("OWLReady2 non disponible. Section ignoree.")

=== Avant raisonnement ===
  prof_dupont est de type : ['Professor']
  course_ia est de type : ['Course']
  course_web_sem est de type : ['Course']
  dept_info est de type : ['Department']
  etud_martin est de type : ['GraduateStudent']
  etud_bernard est de type : ['Student']

Lancement du raisonneur HermiT...
Raisonnement termine.

=== Apres raisonnement ===
  prof_dupont est de type : ['Professor']
  course_ia est de type : ['Course']
  course_web_sem est de type : ['Course']
  dept_info est de type : ['Department']
  etud_martin est de type : ['GraduateStudent']
  etud_bernard est de type : ['Student']
Aucune inconsistance detectee. L ontologie est coherente.

Interpretation — HermiT : l’ontologie est logiquement coherente

Le raisonneur HermiT s’est execute avec succes (JRE Java requis, fourni ici via l’environnement de développement). La sortie ci-dessus confirme : Raisonnement termine. puis Aucune inconsistance detectee. L'ontologie est coherente. HermiT a verifie l’ensemble des contraintes OWL 2 de university.owl sans trouver de contradiction logique.

Les boucles « Avant / Après raisonnement » n’affichent rien ici car onto.individuals() ne materialise que les instances declarees explicitement comme objets Python Thing. Les individus définis en notation prefixee <uni:Professor rdf:about> dans le fichier OWL existent bien dans le graphe, mais ne sont enumeres par owlready2 que lorsqu’on y accede par leur classe (voir l’exemple guide 3 ci-dessous, qui créé une instance en Python et observe la classification inferee).

Un raisonneur OWL comme HermiT effectue plusieurs types d’inferences :

Type d’inference	Description	Exemple
Classification	Infere les types implicites	GraduateStudent est aussi Student et Person
Coherence	Verifie les contraintes	Professor et Student sont disjoints
Proprietes	Propage les valeurs	Si une instance est GraduateStudent, elle est aussi Student et Person

Points cles : 1. Le raisonnement OWL va au-dela de l’inference RDFS (classes equivalentes, restrictions, disjonctions) 2. HermiT est garanti complet pour OWL 2 DL (il trouve toutes les consequences logiques) 3. En production, le raisonnement est souvent execute hors-ligne (materialisation) plutot qu’a la volee

Note technique : HermiT necessite une JVM (JRE Java). La variable d’environnement JAVA_HOME doit pointer vers une installation Java valide pour qu’owlready2 (owlready2.JAVA_EXE) puisse l’invoquer. En l’absence de Java, sync_reasoner_pellet() est une alternative (également basee sur Java).

Annexe D - Qualite et validation d’un Knowledge Graph

Un Knowledge Graph n’a de valeur que si ses données sont completes, coherentes et a jour. Dans cette section, nous evaluons la qualite de notre KG de films selon plusieurs dimensions.

Dimensions de qualite

Dimension	Question	Méthode de verification
Completude	Y a-t-il des données manquantes ?	SPARQL OPTIONAL + COUNT
Coherence	Les valeurs sont-elles valides ?	Contraintes de domaine/range
Unicite	Y a-t-il des doublons ?	SPARQL COUNT + GROUP BY
Conformite	Le KG respecte-t-il son schema ?	SHACL (cf. SW-8)

Annexe D.1 Verification de completude

Verifions si tous les films ont un realisateur, un genre et une note.

# Verification de completude
completeness_query = """
PREFIX schema: <http://schema.org/>

SELECT ?title
    (BOUND(?director) AS ?has_director)
    (BOUND(?rating) AS ?has_rating)
    (BOUND(?genre) AS ?has_genre)
    (COUNT(?actor) AS ?nb_actors)
WHERE {
    ?movie a schema:Movie ;
           schema:name ?title .
    OPTIONAL { ?movie schema:director ?director }
    OPTIONAL { ?movie schema:aggregateRating ?rating }
    OPTIONAL { ?movie schema:genre ?genre }
    OPTIONAL { ?movie schema:actor ?actor }
}
GROUP BY ?title ?director ?rating ?genre
ORDER BY ?title
"""

results = g.query(completeness_query)
print(f"{'Film':<30} {'Realisateur':<13} {'Note':<8} {'Genre':<8} {'Acteurs'}")
print("-" * 75)
complete = 0
total = 0
for row in results:
    total += 1
    has_dir = "OK" if row.has_director else "MANQUANT"
    has_rat = "OK" if row.has_rating else "MANQUANT"
    has_gen = "OK" if row.has_genre else "MANQUANT"
    nb_act = int(row.nb_actors)
    is_complete = (row.has_director and row.has_rating and row.has_genre and nb_act >= 1)
    if is_complete:
        complete += 1
    print(f"{str(row.title):<30} {has_dir:<13} {has_rat:<8} {has_gen:<8} {nb_act}")

print(f"\nCompletude : {complete}/{total} films complets ({100*complete/total:.0f}%)")

Film                           Realisateur   Note     Genre    Acteurs
---------------------------------------------------------------------------
Amelie                         OK            OK       OK       2
Avatar                         OK            OK       OK       2
Django Unchained               OK            OK       OK       2
Inception                      OK            OK       OK       2
Interstellar                   OK            OK       OK       2
Intouchables                   OK            OK       OK       2
Kill Bill Vol.1                OK            OK       OK       2
Le Fabuleux Destin             OK            OK       OK       2
Pulp Fiction                   OK            OK       OK       2
The Dark Knight                OK            OK       OK       2
The Matrix                     OK            OK       OK       2
Titanic                        OK            OK       OK       2

Completude : 12/12 films complets (100%)

Interpretation — completude : complete ici, rare en production

La verification montre que notre KG est complet pour les proprietes verifiees. Tous les films ont : - Un realisateur - Une note - Un genre - Au moins un acteur

En production, les KG sont rarement complets a 100%. Les lacunes typiques incluent : - Dates manquantes (films anciens) - Acteurs secondaires non renseignes - Genres multiples non captures (un film peut etre a la fois Action et Science-Fiction)

Lien avec SW-8 : La validation SHACL permet de formaliser ces règles de completude sous forme de “shapes” (contraintes declaratives) plutot que de requêtes ad-hoc.

Annexe D.2 Verification de coherence

Verifions que les valeurs sont dans des plages raisonnables (annees, notes) et que les genres sont valides.

# Verification de coherence des valeurs
consistency_checks = []

# Check 1 : Annees dans une plage valide (1900-2025)
year_query = """
PREFIX schema: <http://schema.org/>
SELECT ?title ?year
WHERE {
    ?movie a schema:Movie ;
           schema:name ?title ;
           schema:datePublished ?year .
    FILTER (?year < 1900 || ?year > 2025)
}
"""
invalid_years = list(g.query(year_query))
consistency_checks.append((
    "Annees valides (1900-2025)",
    len(invalid_years) == 0,
    f"{len(invalid_years)} film(s) hors plage" if invalid_years else "OK"
))

# Check 2 : Notes dans une plage valide (0-10)
rating_query = """
PREFIX schema: <http://schema.org/>
SELECT ?title ?rating
WHERE {
    ?movie a schema:Movie ;
           schema:name ?title ;
           schema:aggregateRating ?rating .
    FILTER (?rating < 0 || ?rating > 10)
}
"""
invalid_ratings = list(g.query(rating_query))
consistency_checks.append((
    "Notes valides (0-10)",
    len(invalid_ratings) == 0,
    f"{len(invalid_ratings)} film(s) hors plage" if invalid_ratings else "OK"
))

# Check 3 : Pas de doublon de titre
dup_query = """
PREFIX schema: <http://schema.org/>
SELECT ?title (COUNT(?movie) AS ?count)
WHERE {
    ?movie a schema:Movie ; schema:name ?title .
}
GROUP BY ?title
HAVING (COUNT(?movie) > 1)
"""
duplicates = list(g.query(dup_query))
consistency_checks.append((
    "Pas de titres dupliques",
    len(duplicates) == 0,
    f"{len(duplicates)} doublon(s)" if duplicates else "OK"
))

# Check 4 : Genres connus
genre_query = """
PREFIX rdfs: <http://www.w3.org/2000/01/rdf-schema#>
PREFIX movies: <http://example.org/movies/>
SELECT (COUNT(DISTINCT ?genre) AS ?nb_genres)
WHERE {
    ?genre a movies:Genre ; rdfs:label ?label .
}
"""
genre_count = list(g.query(genre_query))
nb = int(genre_count[0][0]) if genre_count else 0
consistency_checks.append((
    f"Genres definis ({nb} trouves)",
    nb > 0,
    "OK" if nb > 0 else "Aucun genre"
))

# Affichage du rapport
print("=== Rapport de coherence du Knowledge Graph ===")
print()
print(f"{'Verification':<35} {'Statut':<8} {'Detail'}")
print("-" * 65)
for check_name, passed, detail in consistency_checks:
    status = "PASS" if passed else "FAIL"
    print(f"{check_name:<35} {status:<8} {detail}")

total_pass = sum(1 for _, p, _ in consistency_checks if p)
print(f"\nResultat : {total_pass}/{len(consistency_checks)} verifications reussies")

=== Rapport de coherence du Knowledge Graph ===

Verification                        Statut   Detail
-----------------------------------------------------------------
Annees valides (1900-2025)          PASS     OK
Notes valides (0-10)                PASS     OK
Pas de titres dupliques             PASS     OK
Genres definis (6 trouves)          PASS     OK

Resultat : 4/4 verifications reussies

Interpretation — coherence : quatre controles ad-hoc vers SHACL

Le rapport de coherence verifie quatre aspects cles :

Verification	Ce qu’elle detecte	Equivalent SHACL
Annees valides	Films avec des annees aberrantes	`sh:minInclusive`, `sh:maxInclusive`
Notes valides	Notes hors echelle 0-10	`sh:datatype xsd:float` + bornes
Pas de doublons	Titres identiques (collision URI)	`sh:uniqueLang` ou contrainte custom
Genres définis	Genres sans label	`sh:minCount 1` sur rdfs:label

Points cles : 1. Ces verifications ad-hoc sont utiles en développement, mais en production on prefere SHACL (cf. SW-8) 2. La qualite d’un KG est un processus continu, pas un contrôle ponctuel 3. Les pipelines de construction de KG incluent systematiquement une étape de validation

Bonne pratique : Définir les règles de qualite en SHACL des la conception du KG, et les executer a chaque mise a jour (CI/CD sémantique).

Annexe D.3 Statistiques globales du Knowledge Graph

Pour completer l’analyse, calculons des metriques structurelles du KG.

# Statistiques structurelles du KG
stats_queries = {
    "Triplets totaux": "SELECT (COUNT(*) AS ?c) WHERE { ?s ?p ?o }",
    "Sujets uniques": "SELECT (COUNT(DISTINCT ?s) AS ?c) WHERE { ?s ?p ?o }",
    "Predicats uniques": "SELECT (COUNT(DISTINCT ?p) AS ?c) WHERE { ?s ?p ?o }",
    "Films": "PREFIX schema: <http://schema.org/> SELECT (COUNT(?m) AS ?c) WHERE { ?m a schema:Movie }",
    "Personnes": "PREFIX schema: <http://schema.org/> SELECT (COUNT(DISTINCT ?p) AS ?c) WHERE { ?p a schema:Person }",
    "Genres": "PREFIX movies: <http://example.org/movies/> SELECT (COUNT(?g) AS ?c) WHERE { ?g a movies:Genre }",
}

print("=== Statistiques du Knowledge Graph ===")
print()
for label, query in stats_queries.items():
    result = list(g.query(query))
    count = int(result[0][0]) if result else 0
    print(f"  {label:<25} : {count}")

# Ratio triplets/entites
total_triples = int(list(g.query(stats_queries["Triplets totaux"]))[0][0])
total_subjects = int(list(g.query(stats_queries["Sujets uniques"]))[0][0])
if total_subjects > 0:
    print(f"\n  Ratio triplets/entite   : {total_triples/total_subjects:.1f}")
    print(f"  (mesure la richesse descriptive moyenne par entite)")

=== Statistiques du Knowledge Graph ===

  Triplets totaux           : 164
  Sujets uniques            : 46
  Predicats uniques         : 8
  Films                     : 12
  Personnes                 : 28
  Genres                    : 6

  Ratio triplets/entite   : 3.6
  (mesure la richesse descriptive moyenne par entite)

Interpretation — richesse : le ratio triplets par entite

Le ratio triplets/entite est un indicateur cle de la richesse descriptive du KG :

Ratio	Interpretation
< 2	KG squelettique (presque que des types)
2-5	KG de base (type + quelques proprietes)
5-10	KG riche (proprietes detaillees, relations multiples)
> 10	KG très detaille (metadata, annotations, provenance)

Recapitulatif qualite :

Dimension	Résultat	Méthode
Completude	100% des films complets	SPARQL OPTIONAL
Coherence	Toutes les valeurs valides	SPARQL FILTER
Unicite	Pas de doublons	SPARQL GROUP BY + HAVING
Richesse	Ratio triplets/entite correct	Statistiques globales

Exemples guides et Exercices

Exemple guide 1 : Construire un KG etudiants/cours

A partir du modèle de la section 2, construisons un Knowledge Graph representant des etudiants et des cours. Nous creeons un DataFrame pandas avec les colonnes student_name, course_name, grade, professor, puis transformons-le en triplets RDF.

Techniques demontrees : - Utilisation des namespaces schema:Person, schema:Course - Propriete ex:enrolledIn pour la relation etudiant -> cours - Noeuds blank (BNode) pour stocker les notes comme proprietes de la relation

# Exemple guide 1 : Construire un KG etudiants/cours

# Etape 1 : Creer un DataFrame
student_data = {
    "student_name": ["Alice Dupont", "Bob Martin", "Claire Leroy", "Alice Dupont", "Bob Martin"],
    "course_name": ["Web Semantique", "Web Semantique", "Intelligence Artificielle",
                    "Intelligence Artificielle", "Bases de Donnees"],
    "grade": [16, 14, 18, 15, 12],
    "professor": ["Prof. Durand", "Prof. Durand", "Prof. Moreau",
                  "Prof. Moreau", "Prof. Petit"]
}
df_students = pd.DataFrame(student_data)
print(df_students)

# Etape 2 : Transformer en triplets RDF
from rdflib import BNode

UNI = Namespace("http://example.org/students/")
COURSES = Namespace("http://example.org/courses/")
EX = Namespace("http://example.org/vocab/")

g_students = Graph()
g_students.bind("uni", UNI)
g_students.bind("courses", COURSES)
g_students.bind("schema", SCHEMA)
g_students.bind("ex", EX)

for _, row in df_students.iterrows():
    student_uri = UNI[to_uri_id(row["student_name"])]
    course_uri = COURSES[to_uri_id(row["course_name"])]
    prof_uri = UNI[to_uri_id(row["professor"])]

    # Etudiant
    g_students.add((student_uri, RDF.type, SCHEMA.Person))
    g_students.add((student_uri, SCHEMA.name, Literal(row["student_name"])))

    # Cours
    g_students.add((course_uri, RDF.type, SCHEMA.Course))
    g_students.add((course_uri, SCHEMA.name, Literal(row["course_name"])))

    # Professeur
    g_students.add((prof_uri, RDF.type, SCHEMA.Person))
    g_students.add((prof_uri, SCHEMA.name, Literal(row["professor"])))
    g_students.add((course_uri, EX.taughtBy, prof_uri))

    # Inscription : noeud intermediaire (blank node) pour stocker la note
    enrollment = BNode()
    g_students.add((enrollment, RDF.type, EX.Enrollment))
    g_students.add((enrollment, EX.student, student_uri))
    g_students.add((enrollment, EX.enrolledIn, course_uri))
    g_students.add((enrollment, EX.hasGrade, Literal(row["grade"], datatype=XSD.integer)))

print(f"Graphe etudiant cree : {len(g_students)} triplets")

# Etape 3 : Verifier avec une requete SPARQL
sparql_check = """
PREFIX schema: <http://schema.org/>
PREFIX ex: <http://example.org/vocab/>

SELECT ?student_name ?course_name ?grade
WHERE {
    ?enrollment a ex:Enrollment ;
                ex:student ?student ;
                ex:enrolledIn ?course ;
                ex:hasGrade ?grade .
    ?student schema:name ?student_name .
    ?course schema:name ?course_name .
}
ORDER BY ?student_name ?course_name
"""

print("=== Inscriptions et notes ===")
for row in g_students.query(sparql_check):
    print(f"  {row.student_name} -> {row.course_name} : {row.grade}/20")

   student_name                course_name  grade     professor
0  Alice Dupont             Web Semantique     16  Prof. Durand
1    Bob Martin             Web Semantique     14  Prof. Durand
2  Claire Leroy  Intelligence Artificielle     18  Prof. Moreau
3  Alice Dupont  Intelligence Artificielle     15  Prof. Moreau
4    Bob Martin           Bases de Donnees     12   Prof. Petit
Graphe etudiant cree : 41 triplets
=== Inscriptions et notes ===
  Alice Dupont -> Intelligence Artificielle : 15/20
  Alice Dupont -> Web Semantique : 16/20
  Bob Martin -> Bases de Donnees : 12/20
  Bob Martin -> Web Semantique : 14/20
  Claire Leroy -> Intelligence Artificielle : 18/20

Exemple guide 2 : Visualiser le KG filtre par realisateur

En reprenant le code de la section 3.4, modifions la requête SPARQL pour filtrer les films de Quentin Tarantino et visualisons le sous-graphe resultant.

Bonus demontre : Les notes des films sont utilisees comme taille des noeuds (film mieux note = noeud plus gros).

# Exemple guide 2 : Sous-graphe de Quentin Tarantino
# Modifiez la requete filter_query de la section 3.4
# Remplacez "Christopher Nolan" par "Quentin Tarantino"
# Visualisez le resultat

import matplotlib.pyplot as plt
import matplotlib.patches as mpatches

tarantino_query = """
PREFIX schema: <http://schema.org/>
PREFIX rdfs: <http://www.w3.org/2000/01/rdf-schema#>

SELECT ?movie_title ?rel_type ?target_name ?rating
WHERE {
    ?movie a schema:Movie ;
           schema:name ?movie_title ;
           schema:director ?director .
    ?director schema:name "Quentin Tarantino" .
    OPTIONAL { ?movie schema:aggregateRating ?rating . }
    {
        ?movie schema:actor ?person .
        ?person schema:name ?target_name .
        BIND("actor" AS ?rel_type)
    }
    UNION
    {
        ?movie schema:genre ?genre .
        ?genre rdfs:label ?target_name .
        BIND("genre" AS ?rel_type)
    }
    UNION
    {
        ?movie schema:director ?dir .
        ?dir schema:name ?target_name .
        BIND("director" AS ?rel_type)
    }
}
"""

G_tarantino = nx.DiGraph()
tarantino_types = {}
movie_ratings = {}

for row in g.query(tarantino_query):
    movie = str(row.movie_title)
    target = str(row.target_name)
    rel = str(row.rel_type)
    tarantino_types[movie] = "movie"
    tarantino_types[target] = "genre" if rel == "genre" else "person"
    G_tarantino.add_edge(movie, target, relation=rel)
    if row.rating is not None:
        movie_ratings[movie] = float(str(row.rating))

# Bonus : taille des noeuds film proportionnelle a la note
def tarantino_node_size(n):
    if tarantino_types.get(n) == "movie":
        rating = movie_ratings.get(n, 7.0)
        return int(600 * (rating / 7.0))
    return 500

t_color_map = {"movie": "#6BAED6", "person": "#74C476", "genre": "#FD8D3C"}
t_edge_color_map = {"director": "#E41A1C", "actor": "#377EB8", "genre": "#FF7F00"}

tarantino_colors = [t_color_map.get(tarantino_types.get(n, "movie"), "#CCC") for n in G_tarantino.nodes()]
tarantino_sizes = [tarantino_node_size(n) for n in G_tarantino.nodes()]
tarantino_edge_colors = [t_edge_color_map.get(G_tarantino.edges[e].get("relation", ""), "#999")
                         for e in G_tarantino.edges()]

pos_tarantino = nx.spring_layout(G_tarantino, k=3.0, iterations=50, seed=42)

fig, ax = plt.subplots(1, 1, figsize=(14, 9))
nx.draw_networkx_edges(G_tarantino, pos_tarantino, ax=ax, edge_color=tarantino_edge_colors,
                       alpha=0.7, arrows=True, arrowsize=18,
                       connectionstyle="arc3,rad=0.1")
nx.draw_networkx_nodes(G_tarantino, pos_tarantino, ax=ax, node_color=tarantino_colors,
                       node_size=tarantino_sizes, alpha=0.9, edgecolors="#333",
                       linewidths=1.5)
nx.draw_networkx_labels(G_tarantino, pos_tarantino, ax=ax, font_size=9, font_weight="bold")

legend_items = [
    mpatches.Patch(color="#6BAED6", label="Film (taille proportionnelle a la note)"),
    mpatches.Patch(color="#74C476", label="Personne"),
    mpatches.Patch(color="#FD8D3C", label="Genre"),
]
ax.legend(handles=legend_items, loc="upper left", fontsize=10)
ax.set_title("Filmographie de Quentin Tarantino - Sous-graphe du KG",
             fontsize=13, fontweight="bold")
ax.axis("off")
plt.tight_layout()
plt.show()
plt.close()

print(f"Sous-graphe Tarantino : {G_tarantino.number_of_nodes()} noeuds, {G_tarantino.number_of_edges()} aretes")
if movie_ratings:
    print("Notes des films :")
    for movie, rating in sorted(movie_ratings.items()):
        print(f"  {movie} : {rating}")

Sous-graphe Tarantino : 13 noeuds, 12 aretes
Notes des films :
  Django Unchained : 8.4
  Kill Bill Vol.1 : 8.2
  Pulp Fiction : 8.9

Exemple guide 3 : Charger et raisonner avec OWLReady2

Chargons l’ontologie data/university.owl avec OWLReady2, puis : 1. Ajoutons programmatiquement un nouvel etudiant (instance de GraduateStudent) 2. Inscrivons-le a un cours existant 3. Lancons le raisonneur HermiT 4. Verifions que le raisonneur infere bien qu’il est aussi Student et Person

Technique demontree : onto.GraduateStudent("new_student") pour créer une instance, puis sync_reasoner_hermit() pour le raisonnement.

import os
import shutil

# Exemple guide 3 : Ajouter un etudiant et raisonner

if OWLREADY_AVAILABLE:
    # Detecter un JRE (HermiT necessite Java accessible)
    java_exe = shutil.which("java")
    if java_exe:
        owlready2.JAVA_EXE = java_exe

    # Recharger l ontologie pour repartir d un etat propre
    owlready2.default_world = owlready2.World()
    onto2 = owlready2.get_ontology(f"file://{onto_path}").load()

    # Etape 1 : Creer un nouvel etudiant (instance de GraduateStudent)
    with onto2:
        new_student = onto2.GraduateStudent("etudiant_lefevre")

    print("=== Avant raisonnement ===")
    types_before = [t.name for t in new_student.is_a if hasattr(t, "name")]
    print(f"  Types declares de {new_student.name} : {types_before}")

    # Etape 2 : L inscrire a un cours existant (course_web_sem)
    with onto2:
        course_ws = onto2.search_one(iri="*course_web_sem")
        if course_ws:
            new_student.enrolledIn.append(course_ws)
            print(f"  Inscription au cours : {course_ws.iri.split('#')[-1]}")
        else:
            print("  Cours non trouve.")

    # Etape 3 : Lancer le raisonneur HermiT (avec fallback si JRE absent)
    if java_exe is None:
        print("Raisonneur OWL (HermiT) ignore : JRE non detecte sur cette machine.")
        print("(inference OWL necessite pip install JPype1 + JRE JAVA_HOME)")
        print("Hierarchie via owlready2 (sans inference) :")
        parents = [p.name for p in onto2.GraduateStudent.ancestors() if hasattr(p, "name")]
        print(f"  GraduateStudent herite de : {parents}")
    else:
        try:
            print("Lancement du raisonneur HermiT...")
            with onto2:
                owlready2.sync_reasoner_hermit(infer_property_values=True, debug=0)
            print("Raisonnement termine.")

            # Etape 4 : Verifier les types inferes
            print("=== Apres raisonnement ===")
            types_after = [t.name for t in new_student.INDIRECT_is_a if hasattr(t, "name")]
            print(f"  Types inferes pour {new_student.name} : {types_after}")

            inferred = set(types_after)
            for expected in ["Student", "Person"]:
                status = "correctement infere" if expected in inferred else "non infere"
                print(f"  -> '{expected}' : {status}")
        except Exception as e:
            print(f"Erreur lors du raisonnement : {e}")
            print("Verification de la hierarchie sans raisonneur :")
            parents = [p.name for p in onto2.GraduateStudent.ancestors() if hasattr(p, "name")]
            print(f"  GraduateStudent herite de : {parents}")
else:
    print("OWLReady2 non disponible. Section ignoree.")

=== Avant raisonnement ===
  Types declares de etudiant_lefevre : ['GraduateStudent']
  Inscription au cours : course_web_sem
Lancement du raisonneur HermiT...
Raisonnement termine.
=== Apres raisonnement ===
  Types inferes pour etudiant_lefevre : ['GraduateStudent', 'Student', 'Thing', 'Person']
  -> 'Student' : correctement infere
  -> 'Person' : correctement infere

Resume

Élément	Ce que nous avons appris
Knowledge Graph	Graphe d’entites + relations + ontologie, adopte massivement en industrie
Construction CSV -> RDF	pandas + rdflib pour transformer des données tabulaires en triplets
kglab (annexe B)	Couche d’abstraction Python, SPARQL -> DataFrame en une ligne
Visualisation NetworkX	Graphes statiques avec couleurs par type et layout spring
Visualisation pyvis	Graphes interactifs HTML pour l’exploration
OWLReady2 (annexe C)	Manipulation d’ontologies OWL + raisonneur HermiT integre
Qualité (annexe D)e du KG	Completude, coherence, unicite – SHACL pour formaliser

Ce qui change par rapport aux notebooks précédents

Avant (SW-1 a SW-10)	Maintenant (SW-11)
Triplets individuels	Knowledge Graph structure
Graphe comme stockage	Graphe comme outil d’analyse
Visualisation textuelle	Visualisation graphique (NetworkX, pyvis)
Ontologie théorique	Raisonnement automatise (HermiT)
Validation manuelle	Pipeline de qualite

Prochaine étape

Dans le notebook suivant (SW-12-GraphRAG), nous verrons comment combiner un Knowledge Graph avec un LLM pour créer un système de question-reponse augmente par le graphe (GraphRAG) – la convergence entre IA symbolique et IA neuronale. Ces competences constituent aussi le socle technique du raisonnement avance sur donnees liees.

Navigation : << 10-RDFStar | Index | 12-GraphRAG >>

Exemple guide 4 : Construire et interroger un Knowledge Graph complet (jeux video)

Construisons un Knowledge Graph complet sur le domaine des jeux video, en combinant toutes les techniques vues dans ce notebook.

Techniques demontrees : - Au moins 20 triplets RDF dans le graphe - 3 types d’entites différents (jeux, developpeurs, genres) - 3 requêtes SPARQL : SELECT, FILTER, et une agregation (COUNT + AVG) - Visualisation du graphe avec networkx et matplotlib

# construire et interroger votre Knowledge Graph
from rdflib import Graph, Namespace, URIRef, Literal
from rdflib.namespace import RDF, RDFS, XSD
import re
import networkx as nx
import matplotlib.pyplot as plt
import matplotlib.patches as mpatches

# Etape 1 : creer le graphe et le namespace (Graph, Namespace, bind)
GAME = Namespace("http://example.org/games/")
DEV_NS = Namespace("http://example.org/developers/")
GENRE_NS = Namespace("http://example.org/genres/")
VOCAB = Namespace("http://example.org/vocab/")

g_games = Graph()
g_games.bind("game", GAME)
g_games.bind("dev", DEV_NS)
g_games.bind("genre", GENRE_NS)
g_games.bind("vocab", VOCAB)

def game_id(name):
    return re.sub(r"[^a-zA-Z0-9_]", "", name.strip().replace(" ", "_"))

# Etape 2 : ajouter au moins 20 triplets sur le domaine des jeux video
games_data = [
    {"title": "The Legend of Zelda",   "year": 2017, "developer": "Nintendo",          "genre": "Action-Aventure", "score": 9.7},
    {"title": "Red Dead Redemption 2",  "year": 2018, "developer": "Rockstar Games",    "genre": "Action",          "score": 9.7},
    {"title": "The Witcher 3",          "year": 2015, "developer": "CD Projekt Red",    "genre": "RPG",             "score": 9.3},
    {"title": "Dark Souls",             "year": 2011, "developer": "FromSoftware",      "genre": "Action-RPG",      "score": 9.1},
    {"title": "God of War",             "year": 2018, "developer": "Santa Monica",      "genre": "Action-Aventure", "score": 9.6},
    {"title": "Hollow Knight",          "year": 2017, "developer": "Team Cherry",       "genre": "Metroidvania",    "score": 9.0},
    {"title": "Celeste",                "year": 2018, "developer": "Maddy Makes Games", "genre": "Platformer",      "score": 8.8},
]

for game in games_data:
    game_uri = GAME[game_id(game["title"])]
    dev_uri = DEV_NS[game_id(game["developer"])]
    genre_uri = GENRE_NS[game_id(game["genre"])]

    g_games.add((game_uri, RDF.type, VOCAB.VideoGame))
    g_games.add((game_uri, RDFS.label, Literal(game["title"])))
    g_games.add((game_uri, VOCAB.releaseYear, Literal(game["year"], datatype=XSD.integer)))
    g_games.add((game_uri, VOCAB.criticScore, Literal(game["score"], datatype=XSD.float)))
    g_games.add((game_uri, VOCAB.developedBy, dev_uri))
    g_games.add((game_uri, VOCAB.hasGenre, genre_uri))

    g_games.add((dev_uri, RDF.type, VOCAB.Developer))
    g_games.add((dev_uri, RDFS.label, Literal(game["developer"])))

    g_games.add((genre_uri, RDF.type, VOCAB.Genre))
    g_games.add((genre_uri, RDFS.label, Literal(game["genre"])))

print(f"Knowledge Graph jeux video : {len(g_games)} triplets")

# Etape 3 : ecrire au moins 3 requetes SPARQL (SELECT par type, FILTER numerique, COUNT)

# Requete 1 : SELECT - tous les jeux avec leur developpeur et annee de sortie
query1 = (
    "PREFIX vocab: <http://example.org/vocab/>\n"
    "PREFIX rdfs: <http://www.w3.org/2000/01/rdf-schema#>\n"
    "\n"
    "SELECT ?titre ?developpeur ?annee\n"
    "WHERE {\n"
    "    ?jeu a vocab:VideoGame ;\n"
    "         rdfs:label ?titre ;\n"
    "         vocab:releaseYear ?annee ;\n"
    "         vocab:developedBy ?dev .\n"
    "    ?dev rdfs:label ?developpeur .\n"
    "}\n"
    "ORDER BY ?annee\n"
)
print("\n=== Requete 1 : Jeux par annee ===")
for row in g_games.query(query1):
    print(f"  {row.annee}  {row.titre} ({row.developpeur})")

# Requete 2 : FILTER - jeux avec score critique superieur a 9.5
query2 = (
    "PREFIX vocab: <http://example.org/vocab/>\n"
    "PREFIX rdfs: <http://www.w3.org/2000/01/rdf-schema#>\n"
    "PREFIX xsd: <http://www.w3.org/2001/XMLSchema#>\n"
    "\n"
    "SELECT ?titre ?score\n"
    "WHERE {\n"
    "    ?jeu a vocab:VideoGame ;\n"
    "         rdfs:label ?titre ;\n"
    "         vocab:criticScore ?score .\n"
    "    FILTER (?score > 9.5)\n"
    "}\n"
    "ORDER BY DESC(?score)\n"
)
print("\n=== Requete 2 : Jeux avec score > 9.5 ===")
for row in g_games.query(query2):
    print(f"  {row.titre} : {row.score}/10")

# Requete 3 : COUNT + AVG - nombre de jeux et score moyen par genre
query3 = (
    "PREFIX vocab: <http://example.org/vocab/>\n"
    "PREFIX rdfs: <http://www.w3.org/2000/01/rdf-schema#>\n"
    "\n"
    "SELECT ?genre (COUNT(?jeu) AS ?nb_jeux) (AVG(?score) AS ?score_moyen)\n"
    "WHERE {\n"
    "    ?jeu a vocab:VideoGame ;\n"
    "         vocab:hasGenre ?g ;\n"
    "         vocab:criticScore ?score .\n"
    "    ?g rdfs:label ?genre .\n"
    "}\n"
    "GROUP BY ?genre\n"
    "ORDER BY DESC(?nb_jeux)\n"
)
print("\n=== Requete 3 : Jeux par genre (avec score moyen) ===")
for row in g_games.query(query3):
    print(f"  {row.genre} : {int(str(row.nb_jeux))} jeu(x), score moyen = {float(str(row.score_moyen)):.2f}")

# Etape 4 (bonus) : visualiser le graphe avec networkx et matplotlib
G_viz = nx.DiGraph()
node_types_games = {}
scores_map = {g["title"]: g["score"] for g in games_data}

for game in games_data:
    title = game["title"]
    dev = game["developer"]
    genre = game["genre"]
    node_types_games[title] = "game"
    node_types_games[dev] = "developer"
    node_types_games[genre] = "genre"
    G_viz.add_edge(title, dev, relation="developedBy")
    G_viz.add_edge(title, genre, relation="hasGenre")

color_map_g = {"game": "#6BAED6", "developer": "#74C476", "genre": "#FD8D3C"}
node_colors_g = [color_map_g.get(node_types_games.get(n, "game"), "#CCC") for n in G_viz.nodes()]
node_sizes_g = [
    int(500 * (scores_map.get(n, 7.0) / 7.0)) if node_types_games.get(n) == "game" else 600
    for n in G_viz.nodes()
]

pos_g = nx.spring_layout(G_viz, k=2.5, iterations=50, seed=42)
fig, ax = plt.subplots(figsize=(14, 8))
nx.draw_networkx_edges(G_viz, pos_g, ax=ax, alpha=0.6, arrows=True, arrowsize=15,
                       connectionstyle="arc3,rad=0.1")
nx.draw_networkx_nodes(G_viz, pos_g, ax=ax, node_color=node_colors_g, node_size=node_sizes_g,
                       alpha=0.9, edgecolors="#333", linewidths=1.5)
nx.draw_networkx_labels(G_viz, pos_g, ax=ax, font_size=8, font_weight="bold")

legend_items_g = [
    mpatches.Patch(color="#6BAED6", label="Jeu video (taille ~ score critique)"),
    mpatches.Patch(color="#74C476", label="Developpeur"),
    mpatches.Patch(color="#FD8D3C", label="Genre"),
]
ax.legend(handles=legend_items_g, loc="upper left", fontsize=10)
ax.set_title("Knowledge Graph des Jeux Video", fontsize=14, fontweight="bold")
ax.axis("off")
plt.tight_layout()
plt.show()
plt.close()

Knowledge Graph jeux video : 68 triplets

=== Requete 1 : Jeux par annee ===
  2011  Dark Souls (FromSoftware)
  2015  The Witcher 3 (CD Projekt Red)
  2017  The Legend of Zelda (Nintendo)
  2017  Hollow Knight (Team Cherry)
  2018  Red Dead Redemption 2 (Rockstar Games)
  2018  God of War (Santa Monica)
  2018  Celeste (Maddy Makes Games)

=== Requete 2 : Jeux avec score > 9.5 ===
  The Legend of Zelda : 9.7/10
  Red Dead Redemption 2 : 9.7/10
  God of War : 9.6/10

=== Requete 3 : Jeux par genre (avec score moyen) ===
  Action-Aventure : 2 jeu(x), score moyen = 9.65
  Action : 1 jeu(x), score moyen = 9.70
  RPG : 1 jeu(x), score moyen = 9.30
  Action-RPG : 1 jeu(x), score moyen = 9.10
  Metroidvania : 1 jeu(x), score moyen = 9.00
  Platformer : 1 jeu(x), score moyen = 8.80

Exemples guides (solutions proposees par @Sosolalt)

Les exemples ci-dessous ont ete resolus par @Sosolalt (EPITA-IS, promo 2028). Ils servent de modèle pour comprendre les concepts abordes dans ce notebook.
