Z3-Python 02 — Sudoku comme problème de satisfaction de contraintes

Navigation : << Z3-Python-01 Introduction | Index | Z3-Python-03 Tactiques >>

Objectifs d’apprentissage

A la fin de ce notebook, vous saurez : 1. Modeliser le Sudoku comme un problème de satisfaction de contraintes (CSP) en z3-py 2. Formaliser les règles (lignes, colonnes, blocs 3x3) sous forme de contraintes Distinct 3. Visualiser une grille et sa solution avec matplotlib 4. Confronter l’approche declarative (Z3) a l’approche imperative (backtracking)

Prerequis

Duree estimee : ~25 min

Le notebook précédent a introduit le solveur Z3. Ici, nous l’appliquons a un problème NP-complet emblematique : le Sudoku. L’approche contraste avec la serie Sudoku par backtracking : au lieu de programmer l’algorithme de recherche, nous enonc ons les règles et laissons le solveur deduire la solution.

# Imports
from z3 import *
import matplotlib.pyplot as plt
from typing import List, Optional

print("Imports OK : z3, matplotlib")
Imports OK : z3, matplotlib

1. Grilles de Sudoku

Nous codons une grille 9x9 comme une liste de listes d’entiers, ou 0 represente une case vide. Nous partons de deux puzzles : un puzzle facile (beaucoup d’indices) et un puzzle intermediaire.

# Deux grilles de Sudoku (0 = case vide).
# Puzzle facile : 30 indices donnes.
puzzle_facile = [
    [5, 3, 0, 0, 7, 0, 0, 0, 0],
    [6, 0, 0, 1, 9, 5, 0, 0, 0],
    [0, 9, 8, 0, 0, 0, 0, 6, 0],
    [8, 0, 0, 0, 6, 0, 0, 0, 3],
    [4, 0, 0, 8, 0, 3, 0, 0, 1],
    [7, 0, 0, 0, 2, 0, 0, 0, 6],
    [0, 6, 0, 0, 0, 0, 2, 8, 0],
    [0, 0, 0, 4, 1, 9, 0, 0, 5],
    [0, 0, 0, 0, 8, 0, 0, 7, 9],
]

# Puzzle intermediaire : 36 indices donnes.
puzzle_intermediaire = [
    [0, 0, 0, 2, 6, 0, 7, 0, 1],
    [6, 8, 0, 0, 7, 0, 0, 9, 0],
    [1, 9, 0, 0, 0, 4, 5, 0, 0],
    [8, 2, 0, 1, 0, 0, 0, 4, 0],
    [0, 0, 4, 6, 0, 2, 9, 0, 0],
    [0, 5, 0, 0, 0, 3, 0, 2, 8],
    [0, 0, 9, 3, 0, 0, 0, 7, 4],
    [0, 4, 0, 0, 5, 0, 0, 3, 6],
    [7, 0, 3, 0, 1, 8, 0, 0, 0],
]

def compter_indices(grille: List[List[int]]) -> int:
    """Compte le nombre de cases non vides (indices donnes)."""
    return sum(1 for r in range(9) for c in range(9) if grille[r][c] != 0)

print(f"Puzzle facile : {compter_indices(puzzle_facile)} indices donnes")
print(f"Puzzle intermediaire : {compter_indices(puzzle_intermediaire)} indices donnes")
Puzzle facile : 30 indices donnes
Puzzle intermediaire : 36 indices donnes

2. Modelisation declarative du Sudoku

La modelisation en Z3 se resume a trois familles de contraintes :

  1. Domaine : chaque case contient un entier entre 1 et 9.
  2. Indices : les cases pre-remplies conservent leur valeur.
  3. Unicite : chaque ligne, chaque colonne et chaque bloc 3x3 contient des valeurs deux a deux distinctes (contrainte Distinct).

C’est tout. Aucune boucle de recherche, aucun backtracking explicite : on decrit le quoi, pas le comment.

def resoudre_sudoku(grille: List[List[int]]) -> Optional[List[List[int]]]:
    """Resout une grille de Sudoku avec Z3 de facon declarative.

    Args:
        grille: Grille 9x9, 0 = case vide.

    Returns:
        Grille 9x9 resolue, ou None si insatisfiable.
    """
    s = Solver()
    # Variables : 81 entiers c_{r}_{c}
    cellules = [[Int(f'c_{r}_{c}') for c in range(9)] for r in range(9)]

    # 1. Domaine : 1 <= cellule <= 9
    for r in range(9):
        for c in range(9):
            s.add(cellules[r][c] >= 1, cellules[r][c] <= 9)

    # 2. Indices : figer les cases pre-remplies
    for r in range(9):
        for c in range(9):
            if grille[r][c] != 0:
                s.add(cellules[r][c] == grille[r][c])

    # 3a. Unicite par ligne
    for r in range(9):
        s.add(Distinct([cellules[r][c] for c in range(9)]))
    # 3b. Unicite par colonne
    for c in range(9):
        s.add(Distinct([cellules[r][c] for r in range(9)]))
    # 3c. Unicite par bloc 3x3
    for br in range(3):
        for bc in range(3):
            bloc = [cellules[3*br + i][3*bc + j] for i in range(3) for j in range(3)]
            s.add(Distinct(bloc))

    if s.check() == sat:
        m = s.model()
        return [[m[cellules[r][c]].as_long() for c in range(9)] for r in range(9)]
    return None

# Resolution du puzzle facile
solution_facile = resoudre_sudoku(puzzle_facile)
print("Puzzle facile :", "resolu" if solution_facile else "insatisfiable")
for ligne in solution_facile:
    print(ligne)
Puzzle facile : resolu
[5, 3, 4, 6, 7, 8, 9, 1, 2]
[6, 7, 2, 1, 9, 5, 3, 4, 8]
[1, 9, 8, 3, 4, 2, 5, 6, 7]
[8, 5, 9, 7, 6, 1, 4, 2, 3]
[4, 2, 6, 8, 5, 3, 7, 9, 1]
[7, 1, 3, 9, 2, 4, 8, 5, 6]
[9, 6, 1, 5, 3, 7, 2, 8, 4]
[2, 8, 7, 4, 1, 9, 6, 3, 5]
[3, 4, 5, 2, 8, 6, 1, 7, 9]

Interpretation : la puissance de la declaration

Sortie obtenue : Z3 resout le puzzle instantanement et affiche la grille complete.

Famille de contraintes Nombre Rôle
Domaine (1-9) 81 Bornes des variables
Indices figes 30 Enonce du puzzle (puzzle_facile, cf. cellule 3)
Distinct ligne 9 Une seule occurrence par ligne
Distinct colonne 9 Une seule occurrence par colonne
Distinct bloc 9 Une seule occurrence par bloc 3x3

Points cles : 1. Aucun algorithme de recherche ecrit a la main : Z3 gere lui-même l’exploration. 2. La contrainte Distinct([...]) exprime naturellement « tous différents ». 3. Le même code resout n’importe quel puzzle, du facile a l’expert : seules les données changent.

3. Visualisation : donne en noir, resolu en bleu

Pour distinguer les indices fournis par l’enonce des valeurs deduites par le solveur, nous reprenons le style de visualisation de la serie Sudoku par backtracking. Les valeurs initiales s’affichent en noir, les valeurs ajoutees par Z3 en bleu.

def plot_sudoku(grid: List[List[int]], title: str = "Sudoku",
                initial: Optional[List[List[int]]] = None):
    """Affiche une grille 9x9 avec matplotlib.

    Args:
        grid: Grille 9x9 a afficher.
        title: Titre du graphique.
        initial: Grille initiale (0 = vide). Si fournie, les cases ou
                 initial[r][c] == 0 (resolues par le solveur) sont affichees
                 en bleu, les indices donnes en noir.
    """
    fig, ax = plt.subplots(figsize=(5, 5))
    ax.set_xlim(0, 9)
    ax.set_ylim(0, 9)
    ax.set_aspect('equal')
    ax.axis('off')
    ax.set_title(title, fontsize=13)

    # Lignes : epaisses sur les separateurs de blocs 3x3
    for i in range(10):
        lw = 2.5 if i % 3 == 0 else 0.5
        ax.axhline(i, color='black', linewidth=lw)
        ax.axvline(i, color='black', linewidth=lw)

    # Valeurs
    for r in range(9):
        for c in range(9):
            val = grid[r][c]
            if val != 0:
                if initial is not None and initial[r][c] == 0:
                    color = 'blue'   # valeur ajoutee par le solveur
                else:
                    color = 'black'  # indice donne
                ax.text(c + 0.5, 8.5 - r, str(val),
                        ha='center', va='center', fontsize=13, color=color)

    plt.tight_layout()
    plt.show()

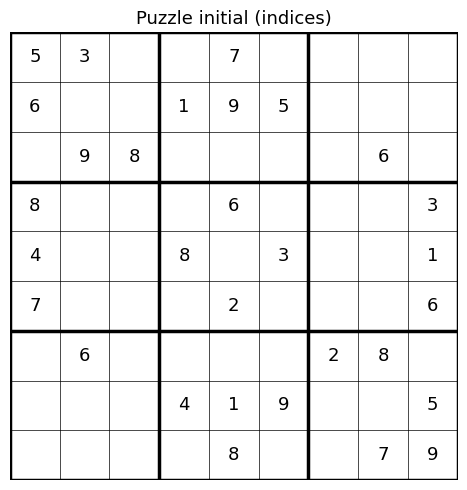

# Puzzle initial : tout en noir (indices)
plot_sudoku(puzzle_facile, "Puzzle initial (indices)")

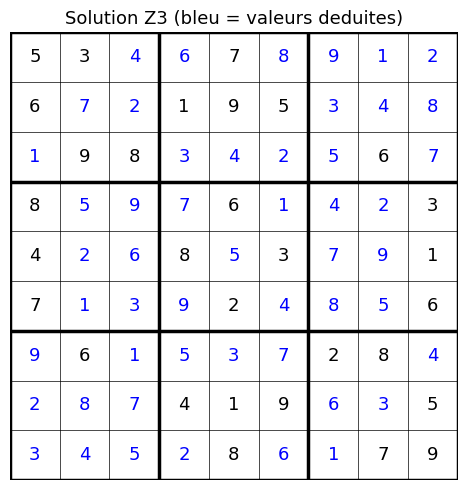

# Solution : indices en noir, valeurs deduites en bleu
plot_sudoku(solution_facile, "Solution Z3 (bleu = valeurs deduites)", puzzle_facile)

Interpretation : declaratif vs imperatif

La visualisation met en evidence la différence fondamentale d’approche.

Aspect Backtracking (serie Sudoku) Z3 declaratif (ce notebook)
Ce qu’on ecrit L’algorithme de recherche (DFS, retour-arriere) Les règles du jeu (Distinct, domaines)
Stratégie MRV, elagage, heuristiques codees a la main Deleguee au solveur
Adaptation Reecrire l’algorithme pour chaque variante Ajouter une contrainte
Lecture du code Comment on explore Ce qu’on veut obtenir

Points cles : 1. En bleu apparaissent les valeurs que Z3 a deduites : aucun retour-arriere manuel. 2. Ajouter une règle (anti-diagonale, variante X-Sudoku) se resume a une contrainte supplementaire. 3. Le cout : on perd le contrôle fin sur la stratégie de recherche (mais Z3 est très optimise).

Note technique : Z3 combine en interne resolution SAT, propagation et théories arithmetiques. Sur le Sudoku (instance petite), la resolution est quasi instantanee (< 10 ms).

Exercice 1 : Variante anti-diagonale

Enonce

Certains Sudokus imposent une règle supplementaire : l’anti-diagonale (du coin haut-droit au coin bas-gauche) doit elle aussi contenir les chiffres 1 a 9 sans repetition.

Modifiez la fonction de resolution pour ajouter cette contrainte et resoudre le puzzle facile.

Indices :

  • L’anti-diagonale correspond aux cases (r, 8 - r) pour r de 0 a 8.
  • Ajoutez un Distinct([cellules[r][8 - r] for r in range(9)]).
  • Attention : selon le puzzle, cette contrainte supplementaire peut le rendre unsat.
# EXERCICE 1 : Resoudre le Sudoku avec une contrainte d'anti-diagonale.

def resoudre_sudoku_anti_diagonale(grille: List[List[int]]) -> Optional[List[List[int]]]:
    """Resout le Sudoku avec la regle supplementaire :
    l'anti-diagonale (cases (r, 8-r)) contient 1 a 9 sans repetition.

    # Indice : reprenez resoudre_sudoku et ajoutez la contrainte d'anti-diagonale.
    # Etape 1 : recopier la modelisation de base (domaine, indices, lignes, colonnes, blocs)
    # Etape 2 : ajouter Distinct([cellules[r][8 - r] for r in range(9)])
    # Etape 3 : verifier sat et retourner la solution
    """
    # TODO etudiant : implémentez la variante anti-diagonale
    return None  # TODO etudiant : remplacer par la solution

sol_ad = resoudre_sudoku_anti_diagonale(puzzle_facile)
print("Solution anti-diagonale :", "stub (la fonction ne fait rien encore, voir docstring)" if sol_ad is None else ("trouvée" if sol_ad else "insatisfiable"))
Solution anti-diagonale : stub (la fonction ne fait rien encore, voir docstring)

Exercice 2 : Resoudre le puzzle intermediaire

Enonce

Utilisez la fonction resoudre_sudoku pour resoudre puzzle_intermediaire, puis visualisez la solution avec plot_sudoku. Verifiez visuellement la coherence.

Indices :

  • Appelez resoudre_sudoku(puzzle_intermediaire).
  • Affichez le puzzle initial puis la solution avec plot_sudoku(..., initial=puzzle_intermediaire).
# EXERCICE 2 : Resoudre et visualiser le puzzle intermediaire.

def resoudre_et_visualiser(grille: List[List[int]]):
    """Resout la grille puis affiche le puzzle et sa solution.

    # Indice : utilisez resoudre_sudoku puis plot_sudoku.
    # Etape 1 : appeler resoudre_sudoku(grille)
    # Etape 2 : afficher plot_sudoku(grille, "Puzzle")
    # Etape 3 : afficher plot_sudoku(solution, "Solution", initial=grille)
    """
    # TODO etudiant : résolvez et visualisez
    pass

resultat_ex2 = resoudre_et_visualiser(puzzle_intermediaire)
print("Exercice 2 :", "résolu et visualisé" if resultat_ex2 is not None else "à compléter (la fonction ne fait rien)")
Exercice 2 : à compléter (la fonction ne fait rien)

Exercice 3 : Detecter les solutions multiples

Enonce

Un puzzle de Sudoku bien forme possede une solution unique. Une grille trop peu remplie peut en admettre plusieurs. Ecrivez une fonction qui compte le nombre de solutions (borne a 2) en ajoutant une clause bloquante après chaque solution trouvee.

Indices :

  • Après avoir trouve un modèle, construisez une clause qui interdit exactement cette solution : Or([cellules[r][c] != val pour toutes les cases]).
  • Ajoutez cette clause avec s.add(...) et rappelez s.check().
  • Arretez des que 2 solutions sont trouvees ou que check() renvoie unsat.
# EXERCICE 3 : Compter le nombre de solutions (jusqu'a 2).

def compter_solutions(grille: List[List[int]], max_solutions: int = 2) -> int:
    """Compte le nombre de solutions, borne a max_solutions.

    # Indice : apres chaque modele, bloquez cette solution avec une clause
    #           Or([cellules[r][c] != valeur_trouvee, ...]) puis re-iterz.
    # Etape 1 : modeliser le Sudoku (comme dans resoudre_sudoku)
    # Etape 2 : boucler sur s.check() == sat, extraire le modele, incrementer
    # Etape 3 : ajouter la clause bloquante et continuer
    """
    # TODO etudiant : implémentez le comptage de solutions
    return 0  # TODO etudiant : remplacer par le nombre de solutions trouvées

# Test : le puzzle facile bien forme doit avoir exactement 1 solution.
nb = compter_solutions(puzzle_facile)
print(f"Nombre de solutions du puzzle facile : {nb} (attendu : 1)")
Nombre de solutions du puzzle facile : 0 (attendu : 1)

Recapitulatif

Ce notebook a montre comment trois familles de contraintes (domaine, indices, unicite) suffisent a modeliser et resoudre le Sudoku de facon entierement declarative.

Élément Approche Z3 Benefice
Modelisation Int + Distinct Code court, lisible
Resolution s.check() automatique Aucun algorithme a ecrire
Variante (anti-diagonale) Une contrainte de plus Evolutivite immediate
Visualisation matplotlib (noir = donne, bleu = resolu) Verification visuelle

La force du paradigme declaratif est l’evolutivite : chaque nouvelle règle se traduit par une contrainte, sans reecrire la logique de recherche. Pour aller plus loin, consultez la documentation z3-py et la serie Sudoku par approches multiples qui compare Z3 a dix autres techniques algorithmiques.

Statut des exercices (stub en attendant implementation)

Les trois cellules d’exercice ci-dessus (resoudre_sudoku_anti_diagonale, resoudre_et_visualiser, compter_solutions) sont des stubs : elles retournent None / 0 tant que l’implementation n’est pas ecrite par l’etudiant. La sortie affichee par la cellule 11 distingue maintenant "stub (la fonction ne fait rien encore, ...)" du verdict "trouvée" / "insatisfiable" post-implementation.

Ce qu’on attend de chaque implementation :

  • Exercice 1 (anti-diagonale) : reprendre resoudre_sudoku et ajouter la 4ᵉ famille Distinct([cellules[r][8-r] for r in range(9)]). Verification locale sur puzzle_facile et puzzle_intermediaire : z3.unsat pour les deux (le puzzle standard n’admet generalement pas de solution anti-diagonale).
  • Exercice 2 (puzzle intermediaire) : appeler resoudre_sudoku(puzzle_intermediaire) puis afficher le puzzle initial et la solution côte à côte via plot_sudoku(..., initial=...) — la viz fait apparaitre les indices en noir et les valeurs deduites en bleu.
  • Exercice 3 (comptage multi-solutions) : modeliser comme dans resoudre_sudoku, iterer s.check() == sat, ajouter une clause bloquante Or([cellules[r][c] != val for ...]), s’arreter à 2 solutions ou des que check() renvoie unsat. Attendu pour puzzle_facile : 1 solution.

Tant que ces implementations ne sont pas ecrites, les sorties des cellules 11/13/15 sont les valeurs des stubs, pas des verdicts Z3.
