Grammaires probabilistes et parsing CYK — de la CFG a la derivation la plus probable

Navigation : << Precedent — 23. TAL, du mot aux dependances | Index de la serie | 26 (ce notebook) | Suivant — 05. HMM et Viterbi >>

Sommaire : 1. CFG explicite · 2. Productions et CNF · 3. Recognizer CYK · 4. PCFG et treebank · 5. Viterbi et inside · 6. Ambiguïté mesuree · 7. Témoin NLTK · 8. Exercices · Conclusion

La serie Texte traite le langage cote modele : prompts, RAG, fine-tuning. Le notebook 01_TAL_Du_Mot_Aux_Dependances.ipynb a execute la seconde tradition — le TAL classique — au niveau du mot : lemmes, etiquettes morphosyntaxiques, dependances, entites nommees. Il manquait l’etage au-dessus : la structure syntaxique d’une phrase entiere.

C’est le role d’une grammaire a contexte libre (CFG) : un ensemble de regles de reecriture S -> NP VP qui decompose recursivement une phrase en constituants. Une CFG repond oui ou non a la question « cette phrase est-elle grammaticale ? ». Une PCFG — sa version ponderee par des probabilites — repond a la question plus fine : « quelle analyse syntaxique est la plus probable ? », ce qui importe des qu’une phrase est ambigue.

Ce notebook construit tout cela from scratch, sur un mini-francais fil rouge (un robot, un ballon, une boite) :

  1. une CFG explicite, convertie en forme normale de Chomsky (CNF) par un convertisseur documente qui preserve les probabilites ;
  2. le recognizer CYK — programmation dynamique en table triangulaire — visualise cellule par cellule ;
  3. l’estimation des probabilites de regles par maximum de vraisemblance sur un mini-treebank construit et explique ici meme ;

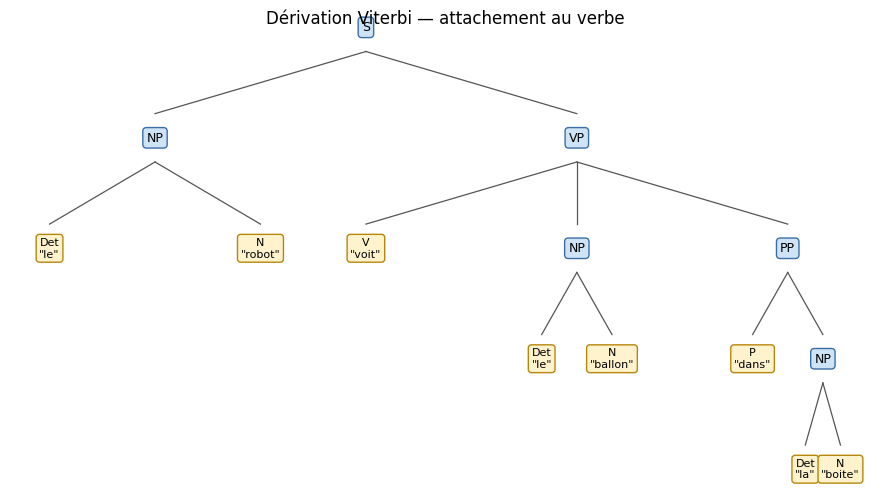

  4. le decodage Viterbi de la meilleure derivation, avec backpointers et reconstruction de l’arbre dans la grammaire d’origine ;

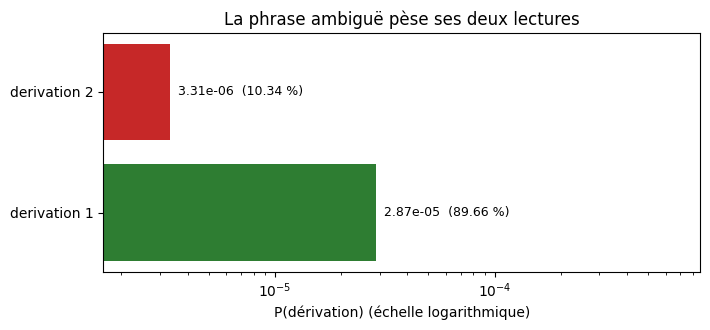

  5. l’ambiguïté mesuree : nombre de derivations, probabilites comparees, et la distinction nette entre meilleure derivation et probabilite totale de la phrase (somme de toutes les derivations, algorithme inside) ;
  6. un temoin : le meme calcul refait par nltk, la bibliotheque de reference, pour verifier que notre implementation donne exactement les memes nombres.

Objectifs d’apprentissage

A la fin de ce notebook, vous saurez :

  1. Ecrire une CFG et la convertir en CNF en preservant les probabilites ;
  2. Implementer CYK (table triangulaire, complexite O(n^3 |G|)) et lire sa table ;
  3. Estimer une PCFG par maximum de vraisemblance sur un treebank et mesurer son biais ;
  4. Decoder la derivation la plus probable (Viterbi + backpointers) et la distinguer de la probabilite totale (inside) ;
  5. Verifier une implementation de parseur contre un temoin de reference (nltk).

Prerequis

  • Python 3.10+, matplotlib, pandas, nltk (CPU uniquement, aucun telechargement de corpus NLTK requis) ;
  • notions du notebook 01_TAL_Du_Mot_Aux_Dependances.ipynb (categories Det/N/V/P) recommandees.

Duree estimee : 55 minutes

1. Une grammaire a contexte libre explicite

Une CFG est un quadruplet : non-terminaux N (S, NP, VP, PP, Det, N, V, P), terminaux T (les mots), un axiome S, et des regles de production A -> alpha ou A est un non-terminal et alpha une sequence de symboles. Le « contexte libre » signifie que la recriture d’un non-terminal ne depend pas de son entourage — c’est ce qui rend le parsing polynomial possible.

Notre mini-francais : sept regles syntaxiques (phrase, groupe nominal avec ou sans complement prepositionnel, groupe verbal intransitif / transitif / transitif+complement, groupe prepositionnel) et un lexique borne de quatre categories. Les deux regles NP -> Det N PP et VP -> V NP PP coexistent : c’est ce qui rendra la phrase fil rouge ambigue (le complement prepositionnel peut s’attacher au nom ou au verbe).

import itertools
import math
from collections import Counter, defaultdict
from fractions import Fraction

import matplotlib
import matplotlib.pyplot as plt
import pandas as pd

%matplotlib inline


REGLES = [
    ("S",  ("NP", "VP")),          # phrase = syntagme nominal + verbal
    ("NP", ("Det", "N")),          # groupe nominal simple
    ("NP", ("Det", "N", "PP")),    # groupe nominal avec complement
    ("VP", ("V",)),                # unite : verbe intransitif
    ("VP", ("V", "NP")),           # groupe verbal transitif
    ("VP", ("V", "NP", "PP")),     # groupe verbal + complement
    ("PP", ("P", "NP")),           # groupe prepositionnel
]
LEXIQUE = {
    "Det": ["le", "la", "un", "une"],
    "N":   ["robot", "ballon", "boite", "camembert", "couteau", "table"],
    "V":   ["voit", "mange", "trouve", "coupe", "dort"],
    "P":   ["dans", "sur", "avec"],
}
AXIOME = "S"

print("Regles syntaxiques :", len(REGLES))
for lhs, rhs in REGLES:
    print(f"  {lhs:3s} -> {' '.join(rhs)}")
n_lex = sum(len(mots) for mots in LEXIQUE.values())
print(f"Regles lexicales   : {n_lex}")
for cat, mots in LEXIQUE.items():
    print(f"  {cat:3s} -> {' | '.join(mots)}")
print(f"Total productions  : {len(REGLES) + n_lex}")
Regles syntaxiques : 7
  S   -> NP VP
  NP  -> Det N
  NP  -> Det N PP
  VP  -> V
  VP  -> V NP
  VP  -> V NP PP
  PP  -> P NP
Regles lexicales   : 18
  Det -> le | la | un | une
  N   -> robot | ballon | boite | camembert | couteau | table
  V   -> voit | mange | trouve | coupe | dort
  P   -> dans | sur | avec
Total productions  : 25

Lecture — la grammaire fil rouge : 25 productions, deux attachements

La grammaire declare 7 regles syntaxiques et 18 regles lexicales (4 determinants + 6 noms + 5 verbes + 3 prepositions), soit 25 productions. La grammaire accepte des phrases de longueur arbitraire (les complements prepositionnels peuvent s’empiler), mais notre jeu de test les borne a trois a huit mots ; surtout, elle autorise les deux formes « avec PP » : NP -> Det N PP (le complement se rattache au nom) et VP -> V NP PP (le complement se rattache au verbe).

Point cle : cette grammaire reste volontairement minuscule. Tout ce qui suit — table CYK, probabilites, Viterbi — sera lisible precisement parce que chaque regle et chaque cellule de table tient dans l’ecran.

2. Productions completes et forme normale de Chomsky

CYK exige une grammaire en forme normale de Chomsky : chaque regle est soit A -> B C (deux non-terminaux), soit A -> w (un seul mot). Notre grammaire viole les deux formes : VP -> V NP PP a trois fils, VP -> V est une regle unitaire (un non-terminal seul), et aucun terminal n’apparait dans un rhs long ici mais le convertisseur doit savoir les traiter.

Le convertisseur vers_cnf applique trois transformations bornees (chacune n’augmente la grammaire que d’un facteur constant sur notre cas) :

Transformation Regle d’origine Regles CNF produites Probabilite
Terminal dans un rhs long A -> B w A -> B TERM_w, TERM_w -> w p garde par A, TERM_w -> w a 1
Binarisation A -> B C D A -> B A_1, A_1 -> C D p sur la tete, 1 sur la suite
Unite A -> B A -> (toutes les regles de B) p(A->B) * p(B->...)

La provenance de chaque regle CNF est enregistree : c’est ce qui permettra, en section 5, de replier un arbre CNF vers l’arbre de la grammaire d’origine sans perdre aucune information.

def productions(regles, lexique):
    """Liste complete des productions : syntaxe + lexique."""
    prods = list(regles)
    for cat, mots in lexique.items():
        for m in mots:
            prods.append((cat, (m,)))
    return prods

PRODUCTIONS = productions(REGLES, LEXIQUE)
print(f"{len(PRODUCTIONS)} productions au total ({len(REGLES)} syntaxiques + {n_lex} lexicales)")

def vers_cnf(productions, probas=None):
    """Convertit une liste de productions (lhs, rhs) vers la CNF.

    Trois transformations, chacune bornee :
    1. terminal dans un rhs de longueur >= 2 -> preterminal TERM_x (p=1) ;
    2. rhs de longueur >= 3 -> binarisation avec marqueurs lhs_1, lhs_2...
       (la tete garde la probabilite d'origine, la suite porte p=1) ;
    3. unite A -> B remplacee par A -> (regles de B), probabilite
       multipliee le long de la chaine.
    Retourne (regles_cnf, probas_cnf, provenance).
    """
    if probas is None:
        probas = {}
    def p(regle):
        return probas.get(regle, 1.0)
    nt = {lhs for lhs, _ in productions}

    prov = {}
    p_cnf = {}

    # --- 1. isoler les terminaux des rhs longs
    etape1 = []
    for lhs, rhs in productions:
        if len(rhs) >= 2 and any(x not in nt for x in rhs):
            nouvelle = []
            for x in rhs:
                if x in nt:
                    nouvelle.append(x)
                else:
                    pt = f"TERM_{x}"
                    regle_pt = (pt, (x,))
                    if regle_pt not in etape1:
                        etape1.append(regle_pt)
                        prov[regle_pt] = ("terminal_isole", x)
                        p_cnf[regle_pt] = 1.0
                    nouvelle.append(pt)
            etape1.append((lhs, tuple(nouvelle)))
            prov[(lhs, tuple(nouvelle))] = ("identique", rhs)
            p_cnf[(lhs, tuple(nouvelle))] = p((lhs, rhs))
        else:
            etape1.append((lhs, rhs))
            prov[(lhs, rhs)] = ("identique", rhs)
            p_cnf[(lhs, rhs)] = p((lhs, rhs))

    # --- 2. binariser les rhs de longueur >= 3
    etape2 = []
    for lhs, rhs in etape1:
        if len(rhs) <= 2:
            etape2.append((lhs, rhs))
        else:
            reste, parent, i = rhs, lhs, 1
            while len(reste) > 2:
                marqueur = f"{lhs}_{i}"
                etape2.append((parent, (reste[0], marqueur)))
                prov[(parent, (reste[0], marqueur))] = ("binarisation", rhs)
                p_cnf[(parent, (reste[0], marqueur))] = p((lhs, rhs)) if parent == lhs else 1.0
                reste = reste[1:]
                parent = marqueur
                i += 1
            etape2.append((parent, reste))
            prov[(parent, reste)] = ("suite_binarisee", rhs)
            p_cnf[(parent, reste)] = 1.0

    # --- 3. eliminer les unites (rhs = un seul non-terminal)
    unites = [(l, r[0]) for l, r in etape2 if len(r) == 1 and r[0] in nt]
    non_unites = [(l, r) for l, r in etape2 if not (len(r) == 1 and r[0] in nt)]
    p_non_unites = {r: p_cnf[r] for r in non_unites}
    p_unite = {(l, (b,)): p_cnf.get((l, (b,)), p((l, (b,)))) for l, b in unites}

    finales = list(non_unites)
    p_finales = dict(p_non_unites)
    for l, b in unites:
        for regle_b, pb in p_non_unites.items():
            if regle_b[0] == b:
                nouvelle = (l, regle_b[1])
                finales.append(nouvelle)
                p_finales[nouvelle] = p_unite[(l, (b,))] * pb
                prov[nouvelle] = ("unite", [(l, (b,)), regle_b])
    return finales, p_finales, prov

CNF_STRUCTURELLE, _, _ = vers_cnf(PRODUCTIONS)

def est_cnf(regles):
    """True ssi toute regle est A -> B C (deux non-terminaux) ou A -> w."""
    nt = {lhs for lhs, _ in regles}
    for lhs, rhs in regles:
        if len(rhs) == 2 and all(x in nt for x in rhs):
            continue
        if len(rhs) == 1 and rhs[0] not in nt:
            continue
        return False
    return True

print(f"{len(PRODUCTIONS)} productions -> {len(CNF_STRUCTURELLE)} regles CNF")
print("Propriete CNF verifiee :", est_cnf(CNF_STRUCTURELLE))
print("\nNouvelles regles introduites par la conversion :")
initiales = set(PRODUCTIONS)
for r in CNF_STRUCTURELLE:
    if r not in initiales:
        lhs, rhs = r
        print(f"  {lhs:5s} -> {' '.join(rhs)}")
25 productions au total (7 syntaxiques + 18 lexicales)
25 productions -> 31 regles CNF
Propriete CNF verifiee : True

Nouvelles regles introduites par la conversion :
  NP    -> Det NP_1
  NP_1  -> N PP
  VP    -> V VP_1
  VP_1  -> NP PP
  VP    -> voit
  VP    -> mange
  VP    -> trouve
  VP    -> coupe
  VP    -> dort

Lecture — 31 règles CNF : neuf règles nouvelles, structurelles pour l’instant

Les 25 productions deviennent 31 regles CNF : la verification est_cnf confirme que chaque regle est bien A -> B C ou A -> w. La conversion a introduit neuf regles nouvelles :

  • deux marqueurs de binarisation : NP_1 -> N PP (suite de NP -> Det N PP) et VP_1 -> NP PP (suite de VP -> V NP PP), avec leurs tetes NP -> Det NP_1 et VP -> V VP_1 ;
  • cinq regles issues de l’unite VP -> V : le verbe intransitif « remonte » comme production directe de VP (VP -> voit, VP -> mange, …), ce qui permettra a un V seul d’etre immediatement un VP ;
  • aucun preterminal TERM_x : notre grammaire ne place jamais un mot dans un rhs long, la transformation 1 reste disponible mais inutilisee ici.

Point cle : la conversion est structurale pour l’instant (toutes les probabilites valent 1 par defaut). Nous la referons en section 4 avec les probabilites estimees, et nous verifierons alors explicitement que la distribution est preservee.

3. Le recognizer CYK — programmation dynamique en table triangulaire

CYK (Cocke-Younger-Kasami) repond a la question d’appartenance : « la phrase est-elle dans le langage de la grammaire ? ». L’idee est la programmation dynamique sur les sous-chaines : on remplit une table triangulaire chart[i][l] = ensemble des non-terminaux qui derivent les mots de la position i a i+l.

  • Base (l = 1) : un mot w est derive par tous les non-terminaux qui ont la regle lexicale A -> w ;
  • Recurrence (l >= 2) : pour chaque point de coupure k, si B derive phrase[i:i+k] et C derive phrase[i+k:i+l], alors tout A -> B C derive phrase[i:i+l] ;
  • Verdict : la phrase est acceptee si l’axiome S est dans chart[0][n] (la cellule au sommet, qui couvre toute la phrase).

La complexite est O(n^3 * |G|) — cubique dans la longueur de la phrase, lineaire dans la taille de la grammaire — et c’est exactement pour cette forme de recurrence a deux coupures que la CNF est necessaire.

On l’execute sur cinq phrases : deux positives (P1 intransitive, P2 transitive), une ambigue (AMB, huit mots, qui donnera deux analyses en section 5), et deux negatives pour des raisons differentes — N1 s’arrete sur un determinant seul : le dernier mot le ouvre un groupe nominal que la phrase ne complete pas et N2 contient un mot hors lexique.

def table_cyk(regles_cnf, phrase, axiome="S"):
    """Table triangulaire CYK : chart[i][l] = NT derivant phrase[i:i+l]."""
    jetons = phrase.split()
    n = len(jetons)
    chart = [[set() for _ in range(n + 1)] for _ in range(n)]
    for i, w in enumerate(jetons):
        for lhs, rhs in regles_cnf:
            if rhs == (w,):
                chart[i][1].add(lhs)
    for l in range(2, n + 1):
        for i in range(n - l + 1):
            for k in range(1, l):
                for lhs, rhs in regles_cnf:
                    if len(rhs) == 2 and rhs[0] in chart[i][k] and rhs[1] in chart[i + k][l - k]:
                        chart[i][l].add(lhs)
    return chart

def reconnait(regles_cnf, phrase, axiome="S"):
    jetons = phrase.split()
    chart = table_cyk(regles_cnf, phrase)
    return axiome in chart[0][len(jetons)], chart

def affiche_chart(chart, phrase, titre=""):
    """Chart CYK en DataFrame triangulaire (ligne = longueur, colonne = debut)."""
    jetons = phrase.split()
    n = len(jetons)
    lignes = {}
    for l in range(n, 0, -1):
        ligne = {}
        for i in range(n):
            if i + l <= n:
                ligne[f"{i}:{jetons[i]}"] = ", ".join(sorted(chart[i][l])) or "-"
        lignes[f"l={l}"] = ligne
    return pd.DataFrame(lignes)

PHRASES = {
    "P1":  "le robot dort",
    "P2":  "le robot voit le ballon",
    "AMB": "le robot voit le ballon dans la boite",
    "N1":  "le robot voit le",
    "N2":  "le zorglub voit le ballon",
}
print("Reconnaissance CYK (grammaire structurelle, sans probabilites) :")
for nom, ph in PHRASES.items():
    ok, _ = reconnait(CNF_STRUCTURELLE, ph)
    verdict = "ACCEPTEE" if ok else "REJETEE "
    print(f"  {nom:3s} {ph!r:45s} -> {verdict}")
Reconnaissance CYK (grammaire structurelle, sans probabilites) :
  P1  'le robot dort'                               -> ACCEPTEE
  P2  'le robot voit le ballon'                     -> ACCEPTEE
  AMB 'le robot voit le ballon dans la boite'       -> ACCEPTEE
  N1  'le robot voit le'                            -> REJETEE
  N2  'le zorglub voit le ballon'                   -> REJETEE

Lecture — les verdicts CYK : trois acceptées, deux rejetées

Les verdicts sont ceux attendus : P1, P2 et AMB sont acceptees, N1 et N2 sont rejetees. Remarquez que le recognizer ne distingue pas encore les deux negations : les deux se soldent par une cellule sommet vide. La section suivante ouvre la table pour comprendre les rejets, puis visualise la phrase ambigue.

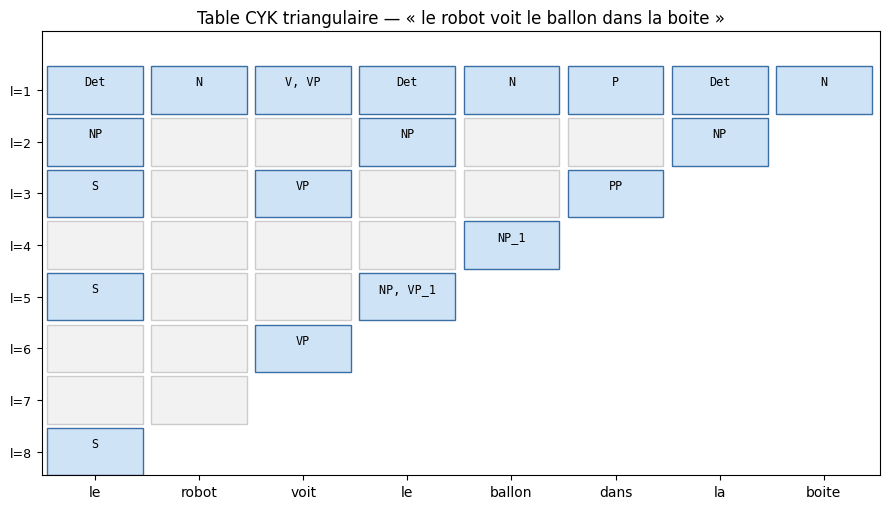

Ouvrir la table : la phrase ambigue

La table triangulaire de AMB (« le robot voit le ballon dans la boite », huit mots) se lit de bas en haut : la ligne l=1 sont les mots, chaque ligne montante couvre des fragments de plus en plus longs, et la cellule sommet l=8 — qui contient S — certifie l’acceptation. Deux representations : le DataFrame textuel, puis la grille colorée.

chart_amb = table_cyk(CNF_STRUCTURELLE, PHRASES["AMB"])
df = affiche_chart(chart_amb, PHRASES["AMB"])
print(df.to_string())

jetons = PHRASES["AMB"].split()
n = len(jetons)
fig, ax = plt.subplots(figsize=(9, 5.2))
for l in range(1, n + 1):
    for i in range(n - l + 1):
        contenu = ", ".join(sorted(chart_amb[i][l]))
        if contenu:
            ax.add_patch(plt.Rectangle((i, n - l), 0.92, 0.92,
                                       facecolor="#cfe3f7", edgecolor="#3b6ea5"))
            ax.text(i + 0.46, n - l + 0.62, contenu, ha="center", va="center",
                    fontsize=8.5, family="monospace")
        else:
            ax.add_patch(plt.Rectangle((i, n - l), 0.92, 0.92,
                                       facecolor="#f2f2f2", edgecolor="#cccccc"))
ax.set_xlim(-0.05, n)
ax.set_ylim(0, n + 0.6)
ax.set_xticks([j + 0.46 for j in range(n)])
ax.set_xticklabels(jetons, fontsize=10)
ax.set_yticks([n - l + 0.46 for l in range(1, n + 1)])
ax.set_yticklabels([f"l={l}" for l in range(1, n + 1)], fontsize=9)
ax.set_title("Table CYK triangulaire — « le robot voit le ballon dans la boite »")
plt.tight_layout()
plt.show()
plt.close("all")
          l=8  l=7  l=6       l=5   l=4  l=3  l=2    l=1
0:le        S    -    -         S     -    S   NP    Det
1:robot   NaN    -    -         -     -    -    -      N
2:voit    NaN  NaN   VP         -     -   VP    -  V, VP
3:le      NaN  NaN  NaN  NP, VP_1     -    -   NP    Det
4:ballon  NaN  NaN  NaN       NaN  NP_1    -    -      N
5:dans    NaN  NaN  NaN       NaN   NaN   PP    -      P
6:la      NaN  NaN  NaN       NaN   NaN  NaN   NP    Det
7:boite   NaN  NaN  NaN       NaN   NaN  NaN  NaN      N

Lecture — la table de la phrase ambiguë : trois cellules portent le sens

La grille montre la dynamique de bas en haut. Trois cellules portent le sens de l’ambiguïté :

  • la cellule (0, 8) — toute la phrase — contient S : la phrase est bien dans le langage ;
  • la cellule (3, 5) — « le ballon dans la boite » — contient a la fois NP et VP_1 : le meme fragment de cinq mots peut etre un groupe nominal complet (attachement nominal) ou la suite binarisee d’un groupe verbal (attachement verbal) — c’est ici, materiellement, que vivent les deux lectures ;
  • la cellule (2, 6) — « voit le ballon dans la boite » — contient VP : le groupe verbal transitif+complement est bien forme.

Point cle : CYK reconnait ; il ne dit pas encore combien d’analyses existent ni laquelle est preferable. C’est l’affaire des probabilites — sections 4 et 5.

Pourquoi les phrases negatives sont-elles rejetees ?

Un « non » de CYK est muet ; la table, elle, se souvient de ou ca a coince. On inspecte deux indices : les mots sans categorie a la ligne l=1, et le contenu de la cellule sommet.

for nom in ["N1", "N2"]:
    ph = PHRASES[nom]
    ok, chart = reconnait(CNF_STRUCTURELLE, ph)
    jetons_n = ph.split()
    n_n = len(jetons_n)
    # derniere cellule (0, n)
    cellule_finale = ", ".join(sorted(chart[0][n_n])) or "(vide)"
    # premiere ligne : mots hors lexique
    hors_lexique = [w for i, w in enumerate(jetons_n) if not chart[i][1]]
    print(f"{nom} {ph!r}")
    print(f"  mots hors lexique : {hors_lexique if hors_lexique else 'aucun'}")
    print(f"  cellule (0, n={n_n}) = {{{cellule_finale}}}")
    print(f"  verdict : {'ACCEPTEE' if ok else 'REJETEE'}")
    print()
N1 'le robot voit le'
  mots hors lexique : aucun
  cellule (0, n=4) = {(vide)}
  verdict : REJETEE

N2 'le zorglub voit le ballon'
  mots hors lexique : ['zorglub']
  cellule (0, n=5) = {(vide)}
  verdict : REJETEE

Lecture — deux rejets, deux causes : structurelle vs lexicale

Les deux rejets ont des causes distinctes, visibles dans la table :

Cas Indice dans la table Cause
N1 « le robot voit le » aucun mot hors lexique, cellule sommet vide structurelle : le determinant final le ouvre un groupe nominal qui reste inacheve — aucun NP ne couvre la fin de phrase, donc la cellule sommet reste vide
N2 « le zorglub voit le ballon » zorglub n’a aucune categorie a l=1 lexicale : le mot est hors vocabulaire, toute derivation est bloquee des la base

Point cle : ces deux echecs reviendront en section 7 — NLTK rejette N2 par une exception documentee, la ou notre recognizer repond simplement « non » : deux conventions d’API pour le meme fait linguistique.

4. La PCFG : estimer les probabilites sur un mini-treebank

Une PCFG est une CFG dont chaque regle A -> alpha porte une probabilite, avec pour chaque non-terminal A : la somme sur toutes ses regles vaut 1. La probabilite d’une derivation est le produit des probabilites des regles qu’elle utilise ; la probabilite d’une phrase est la somme sur toutes ses derivations.

D’ou viennent ces nombres ? D’un treebank : un corpus de phrases deja analysees (des arbres), dont on compte les regles. L’estimation est le maximum de vraisemblance : P(A -> alpha) = #(A -> alpha) / #(A).

Notre treebank est embarque : six arbres ecrits a la main dans le notebook (notation parenthesee de type Penn Treebank), tous dans le mini-francais de la section 1. Il est volontairement petit — chaque comptage reste verifiable a l’oeil — et volontairement biaise : cinq phrases transitives contre une intransitive, un seul attachement nominal. Ce biais n’est pas un defaut : il pilote la desambiguïsation de la section 5, et nous le mesurerons.

TREEBANK = [
    "(S (NP (Det le) (N robot)) (VP (V voit) (NP (Det le) (N ballon))))",
    "(S (NP (Det le) (N robot)) (VP (V mange) (NP (Det le) (N camembert))))",
    "(S (NP (Det un) (N robot)) (VP (V trouve) (NP (Det un) (N ballon)) (PP (P dans) (NP (Det la) (N boite)))))",
    "(S (NP (Det la) (N boite)) (VP (V coupe) (NP (Det le) (N camembert)) (PP (P avec) (NP (Det le) (N couteau)))))",
    "(S (NP (Det le) (N robot)) (VP (V voit) (NP (Det le) (N ballon) (PP (P sur) (NP (Det la) (N table))))))",
    "(S (NP (Det le) (N robot)) (VP (V dort)))",
]

def parse_sexpr(s):
    """S-expression '(A (B b) ...)' -> ('A', [('B', [('b', [])]), ...])."""
    jetons = s.replace("(", " ( ").replace(")", " ) ").split()
    pos = 0
    def lit():
        nonlocal pos
        pos += 1                      # '('
        label = jetons[pos]; pos += 1
        enfants = []
        while jetons[pos] != ")":
            if jetons[pos] == "(":
                enfants.append(lit())
            else:
                enfants.append((jetons[pos], []))
                pos += 1
        pos += 1                      # ')'
        return (label, enfants)
    arbre = lit()
    assert pos == len(jetons)
    return arbre

def regles_de_larbre(arbre, accumulateur):
    """Collecte les productions (pere, (enfants...)) d'un arbre recursivement."""
    label, enfants = arbre
    rhs = []
    for e in enfants:
        regles_de_larbre(e, accumulateur)
        rhs.append(e[0])
    accumulateur.append((label, tuple(rhs)))

comptes = Counter()
for phrase_arbre in TREEBANK:
    regles_vues = []
    regles_de_larbre(parse_sexpr(phrase_arbre), regles_vues)
    comptes.update(regles_vues)

# comptes sur TOUTES les productions de la grammaire : les absentes valent 0
comptes_totaux = {r: comptes.get(r, 0) for r in PRODUCTIONS}
totaux_par_pere = Counter()
for (pere, rhs), c in comptes_totaux.items():
    totaux_par_pere[pere] += c

PROBAS_PCFG = {r: Fraction(c, totaux_par_pere[r[0]])
               for r, c in comptes_totaux.items()}

lignes = []
for (pere, rhs), c in sorted(comptes_totaux.items(), key=lambda kv: (kv[0][0], kv[0][1])):
    lignes.append({
        "regle": f"{pere} -> {' '.join(rhs)}",
        "occurrences": c,
        "total(P|pere)": totaux_par_pere[pere],
        "P": f"{float(PROBAS_PCFG[(pere, rhs)]):.4f}",
    })
df_pcfg = pd.DataFrame(lignes)
print(df_pcfg.to_string(index=False))

# verification : la probabilite somme a 1 pour chaque pere
for pere in totaux_par_pere:
    s = sum(float(PROBAS_PCFG[(p, r)]) for (p, r) in PROBAS_PCFG if p == pere)
    assert abs(s - 1.0) < 1e-9, (pere, s)
print("Verification : somme des probabilites = 1 pour chaque non-terminal (pere)")

zero = [f"{p} -> {' '.join(r)}" for (p, r), pr in PROBAS_PCFG.items() if pr == 0]
print(f"Regles de probabilite nulle (jamais vues dans le treebank) : {zero}")
         regle  occurrences  total(P|pere)      P
     Det -> la            3             14 0.2143
     Det -> le            9             14 0.6429
     Det -> un            2             14 0.1429
    Det -> une            0             14 0.0000
   N -> ballon            3             14 0.2143
    N -> boite            2             14 0.1429
N -> camembert            2             14 0.1429
  N -> couteau            1             14 0.0714
    N -> robot            5             14 0.3571
    N -> table            1             14 0.0714
   NP -> Det N           13             14 0.9286
NP -> Det N PP            1             14 0.0714
     P -> avec            1              3 0.3333
     P -> dans            1              3 0.3333
      P -> sur            1              3 0.3333
    PP -> P NP            3              3 1.0000
    S -> NP VP            6              6 1.0000
    V -> coupe            1              6 0.1667
     V -> dort            1              6 0.1667
    V -> mange            1              6 0.1667
   V -> trouve            1              6 0.1667
     V -> voit            2              6 0.3333
       VP -> V            1              6 0.1667
    VP -> V NP            3              6 0.5000
 VP -> V NP PP            2              6 0.3333
Verification : somme des probabilites = 1 pour chaque non-terminal (pere)
Regles de probabilite nulle (jamais vues dans le treebank) : ['Det -> une']

Lecture — les probabilités MLE : le biais d’attachement et le zéro fatal

Le tableau donne, pour chacune des 25 productions, ses occurrences dans le treebank et la probabilite MLE resultante. Les mesures qui comptent pour la suite :

Regle Compte P Consequence
VP -> V NP 3/6 0,50 le transitif simple domine
VP -> V NP PP 2/6 0,33 l’attachement au verbe est frequent
NP -> Det N PP 1/14 0,07 l’attachement au nom est rare
Det -> une 0/14 0 regle jamais vue : probabilite nulle

Pour la phrase ambigue, les deux lectures ne different que par deux regles locales : l’attachement verbal paie P(VP -> V NP PP) x P(NP -> Det N) = (2/6)(13/14), l’attachement nominal paie P(VP -> V NP) x P(NP -> Det N PP) = (3/6)(1/14). Leur rapport est 26/3 ~ 8,7 : ce produit de regles locales, pas les comptes bruts, est ce qui tranchera la phrase ambigue en section 5.

Point cle — la faiblesse du MLE nu : Det -> une recoit une probabilite nulle. Toute phrase future contenant « une » deviendra intrinsèquement impossible pour cette PCFG, meme si la grammaire structurelle l’accepte : un seul zero dans un produit annule tout. C’est le probleme classique du sparse data, que le lissage (add-one, interpolation…) corrige en production — volontairement hors scope ici, mais les exercices l’explorent.

La CNF ponderee : la conversion preserve la distribution

On re-execute vers_cnf, cette fois avec les probabilites MLE. La conversion doit preserver la normalisation : pour chaque non-terminal, la somme des probabilites de ses regles CNF doit rester 1 — la tete binarisee herite de la probabilite d’origine, la suite porte 1, et une unite A -> B propage p(A->B) * p(B -> ...) le long de la chaine.

CNF_PONDEREE, P_CNF, PROVENANCE = vers_cnf(
    PRODUCTIONS, probas={r: float(p) for r, p in PROBAS_PCFG.items()}
)
print(f"CNF ponderee : {len(CNF_PONDEREE)} regles")
print("Preservation de la normalisation (somme P(.|pere) = 1) :")
sommes = defaultdict(float)
for regle, p in P_CNF.items():
    sommes[regle[0]] += p
for pere in sorted(sommes):
    print(f"  P(.|{pere:5s}) = {sommes[pere]:.6f}")
    assert abs(sommes[pere] - 1.0) < 1e-9, pere
print("Toutes les sommes valent 1 : la conversion CNF preserve la distribution")
CNF ponderee : 31 regles
Preservation de la normalisation (somme P(.|pere) = 1) :
  P(.|Det  ) = 1.000000
  P(.|N    ) = 1.000000
  P(.|NP   ) = 1.000000
  P(.|NP_1 ) = 1.000000
  P(.|P    ) = 1.000000
  P(.|PP   ) = 1.000000
  P(.|S    ) = 1.000000
  P(.|V    ) = 1.000000
  P(.|VP   ) = 1.000000
  P(.|VP_1 ) = 1.000000
Toutes les sommes valent 1 : la conversion CNF preserve la distribution

Lecture — la CNF pondérée : la distribution est préservée

Les 31 regles CNF sont desormais ponderees, et la verification affiche une somme de 1,000000 pour chaque non-terminal — y compris les deux non-terminaux crees par la conversion (NP_1, VP_1, qui n’ont qu’une regle a probabilite 1). La PCFG de la section 4 et sa version CNF decrivent la meme distribution sur les arbres : la preuve operationnelle viendra en section 5, quand le produit des regles sur l’arbre reconstruit egalera exactement le score Viterbi calcule sur la CNF.

5. Viterbi et inside : la meilleure derivation n’est pas la phrase

Le CYK probabiliste generalise la table triangulaire en y maintenant deux quantites par non-terminal et par fragment :

  • Viterbi (best[i][l][A]) : probabilite de la meilleure derivation de ce fragment en A — un maximum sur les points de coupure et les regles ;
  • inside (inside[i][l][A]) : probabilite totale de ce fragment en A — une somme sur toutes ses derivations.

Les deux recurrences se remplissent dans la meme double boucle ; elles ne different que par l’operateur d’agregation (max vs +). C’est la distinction centrale de ce notebook :

Quantite Operateur Sens
P(meilleure derivation) max (Viterbi) l’analyse la plus probable — la reponse du parseur
P(phrase) somme (inside) la vraisemblance totale de la phrase — utile pour comparer des phrases entre elles

Confondre les deux est l’erreur classique : une phrase tres ambigue peut avoir une excellente meilleure derivation et une probabilite totale modeste (sa masse est dispersee), ou l’inverse.

Pour retrouver l’arbre de la meilleure derivation, Viterbi memorise en plus un backpointer par cellule : le point de coupure k et la regle A -> B C qui ont produit le maximum. On le lit en remontant de la cellule sommet vers les feuilles.

def viterbi_inside(regles_cnf, probas_cnf, phrase, axiome="S"):
    """PCYK : meilleure derivation (Viterbi) ET probabilite totale (inside).

    Retourne (best, inside, back, jetons) avec best/inside/back des tables
    [i][l][symbole] et back[i][l][A] = (pointeur_coupure, regle_binaire).
    """
    jetons = phrase.split()
    n = len(jetons)
    best = [[{} for _ in range(n + 1)] for _ in range(n)]
    inside = [[{} for _ in range(n + 1)] for _ in range(n)]
    back = [[{} for _ in range(n + 1)] for _ in range(n)]
    for i, w in enumerate(jetons):
        for (pere, rhs), p in probas_cnf.items():
            if len(rhs) == 1 and rhs[0] == w:
                best[i][1][pere] = p
                inside[i][1][pere] = p
    binaires = [(r, p) for r, p in probas_cnf.items() if len(r[1]) == 2]
    for l in range(2, n + 1):
        for i in range(n - l + 1):
            for k in range(1, l):
                for (pere, rhs), p in binaires:
                    a, b = rhs
                    if a in best[i][k] and b in best[i + k][l - k]:
                        cand = best[i][k][a] * best[i + k][l - k][b] * p
                        if cand > best[i][l].get(pere, 0.0):
                            best[i][l][pere] = cand
                            back[i][l][pere] = (k, (pere, rhs))
                        inside[i][l][pere] = inside[i][l].get(pere, 0.0) + \
                            inside[i][k][a] * inside[i + k][l - k][b] * p
    return best, inside, back, jetons

best_amb, inside_amb, back_amb, jetons_amb = viterbi_inside(
    CNF_PONDEREE, P_CNF, PHRASES["AMB"]
)
n_amb = len(jetons_amb)
p_best = best_amb[0][n_amb].get("S", 0.0)
p_inside = inside_amb[0][n_amb].get("S", 0.0)
print(f"Phrase ambiguë      : {PHRASES['AMB']!r}")
print(f"P(meilleure derivation) [Viterbi] = {p_best:.6e}")
print(f"P(phrase) [inside, toutes derivations] = {p_inside:.6e}")
print(f"Rapport P(phrase)/P(meilleure) = {p_inside / p_best:.4f}")
Phrase ambiguë      : 'le robot voit le ballon dans la boite'
P(meilleure derivation) [Viterbi] = 2.871055e-05
P(phrase) [inside, toutes derivations] = 3.202330e-05
Rapport P(phrase)/P(meilleure) = 1.1154

Lecture — Viterbi contre inside : le rapport de 1,12 mesure l’ambiguïté

Sur la phrase ambigue :

  • P(meilleure derivation) = 2,87e-05 (Viterbi) ;
  • P(phrase) = 3,20e-05 (inside, toutes les derivations) ;
  • rapport = 1,12 : la meilleure derivation porte environ 90 % de la masse totale.

Ce rapport de 1,12 — proche de 1 mais distinct — est la signature d’une phrase legerement ambigue : une lecture domine, l’autre survit en minoritaire. Le parseur reconstruit alors l’arbre de la lecture dominante ; la section « ambiguite mesuree » comptera ensuite toutes les derivations.

Reconstruire l’arbre : des backpointers CNF a la grammaire d’origine

Les backpointers decrivent un arbre CNF — plein de marqueurs NP_1, VP_1 et d’unites inlined qui n’existent pas dans la grammaire d’origine. La reconstruction replie ces artefacts grace a la provenance enregistree par le convertisseur : un marqueur de binarisation fait remonter ses enfants dans le parent (la regle NP -> Det N PP avait ete coupee en deux), et une unite VP -> V -> voit est re-imbriquee en VP -> V, V -> voit.

def arbre_cnfDepuis_backpointers(back, jetons, i, l, symbole):
    """Arbre CNF depuis les backpointers Viterbi (dict imbriques)."""
    if l == 1:
        return {"sym": symbole, "regle": None, "mot": jetons[i], "enfants": []}
    k, regle = back[i][l][symbole]
    a, b = regle[1]
    return {
        "sym": symbole, "regle": regle, "mot": None,
        "enfants": [
            arbre_cnfDepuis_backpointers(back, jetons, i, k, a),
            arbre_cnfDepuis_backpointers(back, jetons, i + k, l - k, b),
        ],
    }

def arbre_original(noeud, provenance):
    """Deplie l'arbre CNF en arbre de la grammaire d'origine.

    - marqueur de binarisation (suite_binarisee) : ses enfants remontent
      dans le parent (la regle A -> B C D etait coupee en deux) ;
    - unite inlined : la chaine A -> B -> w est re-imbriquee.
    """
    origine = provenance.get(noeud["regle"])
    if origine and origine[0] == "suite_binarisee":
        return noeud["enfants"], True      # a fusionner dans le parent
    enfants = []
    for enfant in noeud["enfants"]:
        sous, fusion = arbre_original(enfant, provenance)
        if fusion:
            enfants.extend(sous)
        else:
            enfants.append(sous)
    if origine and origine[0] == "unite":
        chaine = origine[1]                # [(A,(B,)), (B, rhs)]
        (b_sym, rhs_b) = chaine[-1]
        interne = {"sym": b_sym, "regle": (b_sym, rhs_b),
                   "mot": noeud["mot"], "enfants": enfants}
        courant = interne
        for (a_sym, rhs_a) in reversed(chaine[:-1]):
            courant = {"sym": a_sym, "regle": (a_sym, rhs_a),
                       "mot": None, "enfants": [courant]}
        return courant, False
    return {"sym": noeud["sym"], "regle": noeud["regle"],
            "mot": noeud["mot"], "enfants": enfants}, False

def texte_arbre(noeud, prefixe="", dernier=True, lignes=None):
    """Rendu ASCII d'un arbre (branches |-- et `--)."""
    if lignes is None:
        lignes = [noeud["sym"]]
    else:
        lignes.append(prefixe + ("`-- " if dernier else "|-- ") + noeud["sym"])
    nouveau = prefixe + ("    " if dernier else "|   ")
    if noeud["mot"] is not None:
        lignes.append(nouveau + "`-- " + noeud["mot"])
    else:
        for j, e in enumerate(noeud["enfants"]):
            texte_arbre(e, nouveau, j == len(noeud["enfants"]) - 1, lignes)
    return lignes

arbre_cnf_amb = arbre_cnfDepuis_backpointers(back_amb, jetons_amb, 0, n_amb, "S")
arbre_viterbi, _ = arbre_original(arbre_cnf_amb, PROVENANCE)
print("Meilleure derivation (arbre de la grammaire originale) :")
for ligne in texte_arbre(arbre_viterbi):
    print("  " + ligne)
Meilleure derivation (arbre de la grammaire originale) :
  S
      |-- NP
      |   |-- Det
      |   |   `-- le
      |   `-- N
      |       `-- robot
      `-- VP
          |-- V
          |   `-- voit
          |-- NP
          |   |-- Det
          |   |   `-- le
          |   `-- N
          |       `-- ballon
          `-- PP
              |-- P
              |   `-- dans
              `-- NP
                  |-- Det
                  |   `-- la
                  `-- N
                      `-- boite

Lecture — l’arbre reconstruit : la lecture verbale, dans la grammaire d’origine

L’arbre reconstruit est dans la grammaire d’origine — plus aucun VP_1 — et il realise la lecture verbale : le complement dans la boite est enfant direct du VP, au meme niveau que le groupe nominal le ballon. Sous cette lecture, c’est l’action de voir qui se deroule « dans la boite ». La lecture alternative (le ballon est dans la boite) existe aussi : elle sera montree et quantifiee dans deux cellules.

La cellule suivante fait le controle de coherence decisif : recalculer la probabilite de cet arbre original en multipliant directement les regles de la grammaire ponderee, et verifier qu’on retombe sur le score Viterbi calcule sur la CNF.

def proba_arbre(noeud, probas):
    """Probabilite d'un arbre ORIGINAL = produit des probabilites de ses regles."""
    if noeud["mot"] is not None:          # preterminal : regle lexicale
        return probas[(noeud["sym"], (noeud["mot"],))]
    regle = (noeud["sym"], tuple(e["sym"] for e in noeud["enfants"]))
    total = probas[regle]
    for e in noeud["enfants"]:
        total *= proba_arbre(e, probas)
    return total

P_FLOAT = {r: float(p) for r, p in PROBAS_PCFG.items()}
p_produit = proba_arbre(arbre_viterbi, P_FLOAT)
print(f"Produit des regles sur l'arbre reconstruit = {p_produit:.6e}")
print(f"Viterbi sur la CNF                          = {p_best:.6e}")
assert abs(p_produit - p_best) < 1e-12
print("Concordance exacte : la conversion CNF + les backpointers restituent")
print("la derivation de probabilite maximale de la grammaire PONDÉRÉE d'origine")
Produit des regles sur l'arbre reconstruit = 2.871055e-05
Viterbi sur la CNF                          = 2.871055e-05
Concordance exacte : la conversion CNF + les backpointers restituent
la derivation de probabilite maximale de la grammaire PONDÉRÉE d'origine

Lecture — le contrôle de cohérence : produit direct = score Viterbi

Le produit direct sur l’arbre reconstruit vaut 2,871055e-05, identique au score Viterbi calcule sur la CNF : conversion ponderee, backpointers et repli de l’arbre sont mutuellement coherents. C’est la preuve operationnelle que la CNF n’est pas une approximation commode mais une representation exacte de la PCFG d’origine — a un facteur de lisibilite algorithmique pres (la forme binaire).

Note technique : sur de vraies grammaires, les produits de probabilites deviennent si petits qu’on travaille en log-probabilites (sommes au lieu de produits) pour eviter l’underflow flottant. Sur huit mots, les probabilites directes restent lisibles ; c’est un luxe pedagogique.

6. Ambiguïté mesuree : compter les derivations et peser les lectures

Viterbi donne la meilleure ; pour mesurer l’ambiguite il faut les enumerer toutes. On modifie la recurrence en une enumeration memoisee : pour chaque fragment et chaque non-terminal, tous les arbres possibles, puis on replie chacun dans la grammaire d’origine et on calcule sa probabilite. Deux mesures resultent :

  • le nombre de derivations candidates (le degre d’ambiguite brute) ;
  • la probabilite de chaque lecture, comparee a la probabilite totale de la phrase.

Le controle de coherence : la somme des probabilites de toutes les derivations doit egaler le score inside de la section 5.

def enumere_derivations(regles_cnf, probas_cnf, jetons, i, l, symbole, memo=None):
    """Tous les arbres CNF de racine symbole derivant jetons[i:i+l]."""
    if memo is None:
        memo = {}
    cle = (i, l, symbole)
    if cle in memo:
        return memo[cle]
    resultats = []
    if l == 1:
        for (pere, rhs), p in probas_cnf.items():
            if pere == symbole and len(rhs) == 1 and rhs[0] == jetons[i]:
                resultats.append({"sym": symbole, "regle": (pere, rhs),
                                  "mot": jetons[i], "enfants": []})
    else:
        for k in range(1, l):
            for (pere, rhs), p in probas_cnf.items():
                if pere != symbole or len(rhs) != 2:
                    continue
                a, b = rhs
                for ta in enumere_derivations(regles_cnf, probas_cnf, jetons, i, k, a, memo):
                    for tb in enumere_derivations(regles_cnf, probas_cnf, jetons, i + k, l - k, b, memo):
                        resultats.append({"sym": symbole, "regle": (pere, rhs),
                                          "mot": None, "enfants": [ta, tb]})
    memo[cle] = resultats
    return resultats

def etiquette_lecture(arbre):
    """Un NP a trois enfants (Det N PP) = attachement NOMINAL, sinon VERBAL."""
    pile = [arbre]
    while pile:
        n = pile.pop()
        if n["sym"] == "NP" and len(n["enfants"]) == 3:
            return "attachement au NOM (NP -> Det N PP)"
        pile.extend(n["enfants"])
    return "attachement au VERBE (VP -> V NP PP)"

derivations = enumere_derivations(CNF_PONDEREE, P_CNF, jetons_amb, 0, n_amb, "S")
lignes = []
somme_derivations = 0.0
for rang, d in enumerate(sorted(
        derivations,
        key=lambda d: -proba_arbre(arbre_original(d, PROVENANCE)[0], P_FLOAT)), 1):
    arbre_o, _ = arbre_original(d, PROVENANCE)
    p_d = proba_arbre(arbre_o, P_FLOAT)
    somme_derivations += p_d
    lignes.append({
        "rang": rang,
        "lecture": etiquette_lecture(arbre_o),
        "P(derivation)": f"{p_d:.6e}",
        "part de P(phrase)": f"{100 * p_d / p_inside:.2f} %",
    })
df_amb = pd.DataFrame(lignes)
print(df_amb.to_string(index=False))
print(f"\nNombre de derivations        : {len(derivations)}")
print(f"Somme des P(derivation)      : {somme_derivations:.6e}")
print(f"P(phrase) inside             : {p_inside:.6e}")
assert abs(somme_derivations - p_inside) < 1e-12
print("Egalite verifiee : P(phrase) = somme des probabilites de toutes les derivations")
 rang                              lecture P(derivation) part de P(phrase)
    1 attachement au VERBE (VP -> V NP PP)  2.871055e-05           89.66 %
    2  attachement au NOM (NP -> Det N PP)  3.312756e-06           10.34 %

Nombre de derivations        : 2
Somme des P(derivation)      : 3.202330e-05
P(phrase) inside             : 3.202330e-05
Egalite verifiee : P(phrase) = somme des probabilites de toutes les derivations
fig, ax = plt.subplots(figsize=(7.2, 3.4))
labels = [f"derivation {r}" for r in df_amb["rang"]]
valeurs = [float(x) for x in df_amb["P(derivation)"]]
ax.barh(labels, valeurs, color=["#2e7d32", "#c62828"])
ax.set_xscale("log")
ax.set_xlabel("P(dérivation) (échelle logarithmique)")
ax.set_title("La phrase ambiguë pèse ses deux lectures")
for j, (v, part) in enumerate(zip(valeurs, df_amb["part de P(phrase)"])):
    ax.text(v, j, f"  {v:.2e}  ({part})", va="center", fontsize=9)
ax.set_xlim(valeurs[-1] * 0.5, max(valeurs) * 30)
plt.tight_layout()
plt.show()
plt.close("all")

Lecture — l’ambiguïté mesurée : deux dérivations, ~90 % contre ~10 %

La phrase a exactement 2 derivations, et l’enumeration confirme le diagnostic du treebank :

Rang Lecture P(derivation) Part de P(phrase)
1 attachement au verbe 2,87e-05 89,7 %
2 attachement au nom 3,31e-06 10,3 %

La somme des deux egale exactement le score inside — le calcul est boucle. La lecture verbale domine d’un facteur ~8,7, ce qui reflete fidelement le treebank (attachements verbaux 2/6 contre nominal 1/14, combines aux probabilites des regles V -> voit et lexicales). L’histogramme ci-dessus (échelle logarithmique) visualise l’écart.

Le bar chart montre les deux masses de probabilite separees par presque un ordre de grandeur (echelle log). C’est une phrase faiblement ambigue pour cette PCFG : la masse se concentre a ~90 % sur une lecture. Sur une grammaire reelle, l’ambiguite croit fortement avec la taille du lexique et des regles : les lectures rivales s’y multiplient bien au-dela de nos deux cas — ce qui justifie l’existence meme des PCFG : sans probabilites, un parseur ne saurait pas trancher.

La cellule suivante montre la derivation Viterbi en figure : c’est la reponse que le parseur « propose » a l’utilisateur.

def dessine_arbre(ax, noeud, x, y, dx, dy):
    """Dessin recursif : noeud interne = rectangle, feuille = texte."""
    if noeud["mot"] is not None:
        ax.text(x, y, f'{noeud["sym"]}\n"{noeud["mot"]}"', ha="center", va="center",
                fontsize=8, bbox=dict(boxstyle="round,pad=0.28", facecolor="#fff3cd",
                                      edgecolor="#b8860b"))
        return
    ax.text(x, y, noeud["sym"], ha="center", va="center", fontsize=9,
            bbox=dict(boxstyle="round,pad=0.3", facecolor="#cfe3f7", edgecolor="#3b6ea5"))
    k = len(noeud["enfants"])
    for j, e in enumerate(noeud["enfants"]):
        xe = x + (j - (k - 1) / 2) * dx
        ye = y - dy
        ax.plot([x, xe], [y - 0.035, ye + 0.035], color="#555555", lw=0.9)
        dessine_arbre(ax, e, xe, ye, dx / max(k, 1.15), dy)

fig, ax = plt.subplots(figsize=(9, 5))
dessine_arbre(ax, arbre_viterbi, 0.5, 1.0, 0.34, 0.16)
ax.axis("off")
ax.set_title("Dérivation Viterbi — attachement au verbe")
plt.tight_layout()
plt.show()
plt.close("all")

Lecture — l’arbre dessiné : le PP est le troisième enfant de VP

L’arbre dessine confirme visuellement la lecture dominante : PP (P dans, NP la boite) est le troisieme enfant de VP, pas un complement du nom ballon. La figure est le format de sortie canonique d’un parseur : tout systeme TAL qui analyse une phrase produit une telle structure, que ce soit par PCFG, par transition-based parsing ou par un LLM structure.

7. Témoin NLTK : verifier notre parseur contre la reference

Une implementation from scratch n’est credible que si elle coincide avec l’outil de reference. NLTK fournit exactement nos trois algorithmes : ChartParser (toutes les analyses), ViterbiParser (la meilleure), InsideChartParser (toutes les analyses ponderees). On lui donne la meme PCFG — construite production par production depuis nos probabilites MLE — et les memes phrases, puis on compare chiffre a chiffre, avec des assertions d’egalite (tolerance flottante 1e-9 relative).

Ce témoin fait deux choses : il valide notre code (toute divergence invaliderait une hypothese), et il ancre ce notebook dans l’ecosysteme reel — NLTK est la bibliotheque de reference du TAL pedagogique.

from nltk.grammar import PCFG, Nonterminal, ProbabilisticProduction
from nltk.parse import ChartParser, InsideChartParser, ViterbiParser

def pcfg_nltk(probas):
    """Construit la nltk.PCFG de la grammaire PONDÉRÉE d'origine."""
    peres = {pere for pere, _ in probas}
    prods = []
    for (pere, rhs), p in probas.items():
        nrhs = tuple(Nonterminal(x) if x in peres else x for x in rhs)
        prods.append(ProbabilisticProduction(Nonterminal(pere), nrhs, prob=p))
    return PCFG(Nonterminal("S"), prods)

GRAMMAIRE_NLTK = pcfg_nltk(P_FLOAT)

print("Témoin NLTK sur les mêmes phrases et la même grammaire pondérée :")
print(f"{'cas':4s} {'#parses':>8s} {'P_best nltk':>13s} {'P_best nous':>13s} "
      f"{'P_inside nltk':>14s} {'P_inside nous':>14s}")
for nom in ["P1", "P2", "AMB"]:
    jetons_t = PHRASES[nom].split()
    n_parses = len(list(ChartParser(GRAMMAIRE_NLTK).parse(jetons_t)))
    p_best_nltk = next(iter(ViterbiParser(GRAMMAIRE_NLTK).parse(jetons_t))).prob()
    p_inside_nltk = sum(t.prob() for t in InsideChartParser(GRAMMAIRE_NLTK).parse(jetons_t))
    best_t, inside_t, back_t, _ = viterbi_inside(CNF_PONDEREE, P_CNF, PHRASES[nom])
    p_best_ours = best_t[0][len(jetons_t)].get("S", 0.0)
    p_inside_ours = inside_t[0][len(jetons_t)].get("S", 0.0)
    assert math.isclose(p_best_nltk, p_best_ours, rel_tol=1e-9), nom
    assert math.isclose(p_inside_nltk, p_inside_ours, rel_tol=1e-9), nom
    print(f"{nom:4s} {n_parses:8d} {p_best_nltk:13.6e} {p_best_ours:13.6e} "
          f"{p_inside_nltk:14.6e} {p_inside_ours:14.6e}")
print("\nConcordance exacte (best et inside) entre notre implémentation et NLTK")

# nltk : l'arbre Viterbi sur la phrase ambiguë
arbre_nltk = next(iter(ViterbiParser(GRAMMAIRE_NLTK).parse(jetons_amb)))
print("\nArbre Viterbi selon NLTK :")
print(arbre_nltk.pformat())

# negatives chez nltk : mot hors lexique -> exception documentee
try:
    list(ChartParser(GRAMMAIRE_NLTK).parse(PHRASES["N2"].split()))
except ValueError as err:
    print(f"\nNLTK sur N2 : ValueError -> {err}")
Témoin NLTK sur les mêmes phrases et la même grammaire pondérée :
cas   #parses   P_best nltk   P_best nous  P_inside nltk  P_inside nous
P1          1  5.922012e-03  5.922012e-03   5.922012e-03   5.922012e-03
P2          1  4.545101e-03  4.545101e-03   4.545101e-03   4.545101e-03
AMB         2  2.871055e-05  2.871055e-05   3.202330e-05   3.202330e-05

Concordance exacte (best et inside) entre notre implémentation et NLTK

Arbre Viterbi selon NLTK :
(S
  (NP (Det le) (N robot))
  (VP
    (V voit)
    (NP (Det le) (N ballon))
    (PP (P dans) (NP (Det la) (N boite)))))

NLTK sur N2 : ValueError -> Grammar does not cover some of the input words: "'zorglub'".

Lecture — la concordance NLTK : exacte sur les trois phrases

La concordance est exacte sur les trois phrases positives/ambigues et les deux quantites :

Cas #parses NLTK P_best NLTK P_best (nous) P_inside NLTK P_inside (nous)
P1 1 5,92e-03 5,92e-03 5,92e-03 5,92e-03
P2 1 4,55e-03 4,55e-03 4,55e-03 4,55e-03
AMB 2 2,87e-05 2,87e-05 3,20e-05 3,20e-05

L’arbre Viterbi de NLTK, affiche en notation parenthesee, est celui de la lecture verbale — identique a notre reconstruction. Enfin, sur le cas negatif N2, NLTK leve ValueError: Grammar does not cover some of the input words : la ou notre table repond « non » par une cellule vide, NLTK exige que chaque mot soit couvert par le lexique et refuse de lancer le parsing — deux conventions d’API face a un mot inconnu.

Point cle : P1 et P2 ont une seule derivation — pour elles, Viterbi et inside coincident. C’est l’ambiguite seule qui separe les deux quantites ; le rapport de 1,12 mesure sur AMB est donc bien la mesure d’ambiguite annoncee.

8. Exercices

Trois exercices, du plus direct au plus ouvert. Chaque stub est conforme a la convention du cours : il s’execute tel quel et affiche « Exercice a completer » tant que vous n’avez pas ecrit votre solution — aucune erreur n’est provoquee volontairement.

Exercice 1 — compter les analyses de toutes les phrases

La section 6 n’a enumere que la phrase ambigue. Comptez les derivations de chaque phrase de PHRASES : combien valent 0 (rejet), combien valent 1 (non ambigue), combien depassent 1 ? Completez compte_derivations en reutilisant enumere_derivations. Indice : pour une phrase rejetee, l’enumeration retourne une liste vide — pas besoin de CYK separe.

# Exercice 1 : nombre de derivations de chaque phrase du jeu de test.
def compte_derivations(phrases):
    # Etape 1 : pour chaque (nom, phrase), jeter la phrase en tokens.
    # Etape 2 : appeler enumere_derivations(CNF_PONDEREE, P_CNF, jetons, 0, n, AXIOME).
    # Etape 3 : retourner un dict {nom: nombre_de_derivations}.
    # TODO etudiant
    print("Exercice a completer")
    return None

compte_derivations(PHRASES)
Exercice a completer

Exercice 2 — renforcer la lecture nominale

Le treebank penche pour l’attachement verbal. Modifiez-le : ajoutez-y l’analyse alternative de la phrase ambigue (attachement nominal : le ballon dans la boite forme un seul NP), puis re-estimez les probabilites et mesurez comment la part de la lecture nominale progresse. Un seul arbre ajoute reduit l’avantage verbal d’un facteur 8,7 a 3,75 sans le renverser : combien d’exemples nominaux faudrait-il pour inverser la lecture dominante ? Completez treebank_etendu et part_verbale. Indice : l’arbre a ajouter est (S (NP (Det le) (N robot)) (VP (V voit) (NP (Det le) (N ballon) (PP (P dans) (NP (Det la) (N boite)))))) ; il suffit ensuite de rejouer les comptages de la section 4.

# Exercice 2 : ajouter l'attachement nominal au treebank et re-mesurer.
ARBRE_NOMINAL = ("(S (NP (Det le) (N robot)) "
                 "(VP (V voit) (NP (Det le) (N ballon) "
                 "(PP (P dans) (NP (Det la) (N boite))))))")

def treebank_etendu():
    # Etape 1 : construire TREEBANK + [ARBRE_NOMINAL].
    # Etape 2 : re-compter les regles et re-estimer les probabilites MLE.
    # Etape 3 : retourner le nouveau dict de probabilites.
    # TODO etudiant
    print("Exercice a completer")
    return None

def part_verbale(probas):
    # Etape 1 : convertir la grammaire ponderee en CNF (vers_cnf avec probas).
    # Etape 2 : enumerer les derivations de la phrase ambigue.
    # Etape 3 : retourner la part de P(phrase) portee par la lecture verbale.
    # TODO etudiant
    print("Exercice a completer")
    return None

treebank_etendu()
part_verbale(None)
Exercice a completer
Exercice a completer

Exercice 3 — le lissage qui sauve les mots inconnus

Le MLE nu donne P(Det -> une) = 0 : toute phrase avec « une » est condamnee. Implementez le lissage add-one : ajoutez 1 a chaque compte de regle avant de normaliser, puis verifiez que « une robot voit le ballon » (ungrammatical mais parseable) obtient desormais une probabilite non nulle. Completez mle_lisse et proba_phrase. Indice : la somme des comptes augmentee doit rester une distribution ; P(phrase) se lit dans la table inside apres conversion CNF.

# Exercice 3 : lissage add-one des probabilites MLE.
def mle_lisse(comptes, alpha=1):
    # Etape 1 : pour chaque regle, compte + alpha.
    # Etape 2 : re-normaliser par pere (le total par pere augmente de alpha * nb_regles_du_pere).
    # Etape 3 : retourner le dict de probabilites lissees.
    # TODO etudiant
    print("Exercice a completer")
    return None

def proba_phrase(probas, phrase):
    # Etape 1 : convertir en CNF ponderee (vers_cnf avec probas).
    # Etape 2 : viterbi_inside sur la phrase.
    # Etape 3 : retourner inside[0][n].get(AXIOME, 0.0).
    # TODO etudiant
    print("Exercice a completer")
    return None

mle_lisse(comptes)
proba_phrase(None, "une robot voit le ballon")
Exercice a completer
Exercice a completer

Conclusion

Ce notebook a construit, mesure et verifie une chaine complete de parsing probabiliste sur un mini-francais fil rouge :

  • une CFG explicite (7 regles syntaxiques, 18 lexicales) et sa conversion CNF documentee — 31 regles, propriete formelle verifiee, distribution preservee a 1,000000 par non-terminal ;
  • le recognizer CYK from scratch en table triangulaire, avec verdicts positifs, negatifs expliques par la table (echec structurel vs lexical), et visualisation cellule par cellule de la phrase ambigue ;
  • une PCFG estimee par MLE sur un mini-treebank de 6 arbres embarques, avec le biais d’attachement mesure (verbal 0,33 vs nominal 0,07) et le defaut du MLE nu exhibe (Det -> une a 0) ;
  • le decodage Viterbi + backpointers : meilleure derivation 2,87e-05, arbre reconstruit dans la grammaire d’origine, coherence produit-direct/Viterbi exacte ;
  • l’ambiguite mesuree : 2 derivations, 89,7 % / 10,3 %, et la distinction P(meilleure) ≠ P(phrase) = 3,20e-05 demontree par l’egalite inside = somme des derivations ;
  • le temoin NLTK : concordance exacte sur #parses, P_best et P_inside pour les trois cas, et comportement contrasté sur le mot inconnu (exception vs cellule vide).

Points cles a retenir :

  1. La CNF est une representation exacte, pas une approximation : elle existe pour rendre la recurrence a deux coupures (et donc la complexite cubique) possible ;
  2. Viterbi repond « quelle analyse ? », inside repond « quelle vraisemblance ? » — deux questions differentes, deux operateurs (max vs somme) dans la meme table ;
  3. Les probabilites d’une PCFG sont le treebank : changer un arbre dans le corpus d’apprentissage deplace la lecture dominante (exercice 2) ;
  4. Un parseur from scratch se verifie contre un temoin de reference ; l’egalite a 1e-9 est le critere.

Ponts : 01_TAL_Du_Mot_Aux_Dependances.ipynb pour l’etage mot/dependances que cette grammaire sous-tend ; la serie Search pour la programmation dynamique qui est le moteur de CYK ; RAG-et-Memoire-Semantique/04-Tokenisation-From-Scratch.ipynb pour la frontiere entre analyse symbolique (ici) et encodage sous-mot des LLM. Pour aller plus loin : l’algorithme Earley (leve la contrainte CNF), le PCFG lexicalise (Collins), et les parseurs a transitions qui ont succede aux PCFG en production.

Retour au sommet
