ML-11 : le Matrix Profile multidimensionnel, une détection d’anomalies sans apprentissage

Série ML.NET / Python – volet 11. Ce notebook fait suite à ML-10, qui démontait la méthodologie des benchmarks de détection d’anomalies sur séries temporelles (TSAD). La conclusion de ML-10 était inconfortable : une part importante des jeux de référence est triviale, au sens où une règle de contrôle statistique élémentaire (la carte de contrôle M + 3s) suffit à les résoudre. Les classements publiés mesurent alors la capacité des modèles à surapprendre un benchmark facile, pas leur capacité à détecter des anomalies.

La question qui suit naturellement est : quel outil résiste à cette critique ?

La réponse étudiée ici est le Matrix Profile (MP). C’est une méthode sans apprentissage : aucun paramètre n’est ajusté sur des données d’entraînement, donc il n’y a structurellement rien à surapprendre. Un détecteur sans apprentissage ne peut pas tricher avec un benchmark trivial – il n’a pas de capacité d’absorption. C’est précisément la famille que la critique de ML-10 laisse intacte.

Nous suivons Yeh et al. (2024), Matrix Profile for Anomaly Detection on Multidimensional Time Series (arXiv:2409.09298), qui étend le Matrix Profile au cas multidimensionnel – plusieurs capteurs observés simultanément – et compare 19 méthodes de référence sur 119 jeux de données TSAD dans trois régimes (non supervisé, supervisé, semi-supervisé). Leur résultat central : le Matrix Profile est la seule méthode dont la performance reste constante sur l’ensemble du protocole.

Une section annexe présente Fu et al. (soumission ICLR 2025), FMP-AE: A Hybrid Approach to Time Series Anomaly Detection (OpenReview fErm1seIom), qui montre que le Matrix Profile reste pertinent à l’ère de l’apprentissage profond – non plus comme détecteur autonome, mais comme terme de perte structurée régularisant un auto-encodeur.

Ce que vous saurez faire à la fin

Calculer un Matrix Profile univarié avec la bibliothèque stumpy et en extraire les discords (les sous-séquences les plus atypiques).
Expliquer pourquoi une anomalie contextuelle échappe à une carte de contrôle ponctuelle, et pourquoi le Matrix Profile la voit.
Étendre le Matrix Profile à plusieurs dimensions, et surtout choisir entre les stratégies de condensation – ce choix n’est pas un détail, il décide du résultat.
Comparer honnêtement Matrix Profile multidimensionnel, ACP (ML-9) et carte de contrôle (ML-10) sur une anomalie que deux des trois ne voient pas.
Situer le Matrix Profile dans une architecture profonde (FMP-AE).

Prérequis

ML-9 (ML-9-Anomaly-Detection-Python.ipynb) : détection d’anomalies par ACP et erreur de reconstruction. Nous reprenons ici son trio de capteurs (température, pression, vibration), mais en version temporelle.
ML-10 : critique méthodologique des benchmarks TSAD, carte de contrôle M + 3s. Le présent notebook en est la suite directe.
Notions de base : moyenne, écart-type, distance euclidienne.

Bibliothèque

Nous utilisons stumpy, l’implémentation de référence du Matrix Profile (https://stumpy.readme.io/), adossée aux publications du groupe de Keogh. C’est le véritable outil du domaine, pas une réimplémentation pédagogique : stumpy calcule le profil exact via transformée de Fourier et le parallélisé avec Numba.

Installation et versions

stumpy s’installe par pip install stumpy. La cellule suivante affiche les versions effectivement chargées : c’est une habitude utile, car les résultats numériques d’un notebook ne sont interprétables que si l’on sait avec quelles versions ils ont été produits. C’est aussi la première ligne de défense contre le problème que ML-10 documentait – un chiffre publié sans son environnement n’est pas reproductible, il est seulement affirmé.

# Imports : stumpy pour le Matrix Profile, numpy pour les donnees,
# scikit-learn pour l'ACP de comparaison, matplotlib pour les figures.
from importlib.metadata import version

import numpy as np
import matplotlib.pyplot as plt
import stumpy
import sklearn
from sklearn.decomposition import PCA

plt.rcParams["figure.dpi"] = 110
plt.rcParams["figure.figsize"] = (11, 3.2)

print(f"numpy        {np.__version__}")
print(f"scikit-learn {sklearn.__version__}")
print(f"stumpy       {version('stumpy')}")
print(f"  stump  -> {stumpy.stump.__doc__.strip().splitlines()[0][:60]}")

numpy        2.4.6
scikit-learn 1.9.0
stumpy       1.14.1
  stump  -> Compute the z-normalized matrix profile

Section 1 – Le Matrix Profile univarié

Définition

Soit une série temporelle T de longueur n et une longueur de fenêtre m. On appelle sous-séquence T[i:i+m] la fenêtre glissante démarrant en i ; il y en a l = n - m + 1.

Le Matrix Profile est le vecteur P de longueur l défini par

P[i] = distance euclidienne z-normalisée entre T[i:i+m] et sa plus proche voisine non triviale parmi toutes les autres sous-séquences de T.

« Non triviale » signifie que l’on exclut les voisines qui chevauchent i – sans cela, chaque sous-séquence serait sa propre voisine à distance nulle.

La z-normalisation mérite d’être relevée : chaque sous-séquence est centrée-réduite avant comparaison. Le Matrix Profile compare donc des formes, pas des niveaux. Conséquence immédiate et souvent contre-intuitive, que nous vérifierons plus loin : un simple changement d’amplitude est presque invisible au Matrix Profile.

Lecture du profil

P[i] faible : la sous-séquence i a une jumelle ailleurs dans la série. C’est un motif – un comportement répète, donc normal.
P[i] élevé : la sous-séquence i n’a aucune voisine proche. Elle est structurellement unique. On l’appelle un discord, et c’est la définition d’anomalie retenue ici.

Le point remarquable est qu’il n’y a aucun apprentissage : pas de phase d’entraînement, pas de paramètre ajusté, pas de jeu « normal » à fournir. Le seul hyperparamètre est m, la longueur de fenêtre, qui encode l’échelle à laquelle on cherche une anomalie. C’est cette absence d’apprentissage qui rend la méthode immune à la critique de ML-10 : il n’y a rien à surapprendre, donc rien à surapprendre de travers.

Le jeu de données de la section 1

Nous fabriquons une série de capteur portant une anomalie contextuelle : sur une fenêtre donnée, la cadence du signal change (le cycle s’accélère), mais aucune valeur ne sort de la plage habituelle. C’est le cas d’école que la carte de contrôle ne peut pas voir, puisque celle-ci n’examine que la valeur de chaque point isolement, jamais l’ordre des points.

# --- Serie 1 : un capteur unique, anomalie CONTEXTUELLE (changement de cadence) ---
FS = 20              # points par cycle nominal
N1 = 1600            # longueur de la serie
ANOM1 = (900, 980)   # fenetre anormale : la cadence y est acceleree

rng1 = np.random.default_rng(2026)

# Frequence instantanee : 1 partout, acceleree dans la fenetre anormale.
freq1 = np.ones(N1)
freq1[ANOM1[0]:ANOM1[1]] = 1.9

# La phase est l'integrale de la frequence : cela garantit un signal CONTINU,
# sans saut artificiel qu'un simple seuil trahirait.
phase1 = np.cumsum(2 * np.pi * freq1 / FS)
serie1 = 20.0 + 3.0 * np.sin(phase1) + rng1.normal(0, 0.25, N1)

hors = np.delete(serie1, np.s_[ANOM1[0]:ANOM1[1]])
dans = serie1[slice(*ANOM1)]

print(f"Serie 1 : {N1} points | anomalie sur [{ANOM1[0]}, {ANOM1[1]}) "
      f"= {ANOM1[1]-ANOM1[0]} points ({100*(ANOM1[1]-ANOM1[0])/N1:.1f}% de la serie)")
print(f"  Plage hors anomalie   : [{hors.min():6.2f}, {hors.max():6.2f}]   moyenne {hors.mean():.3f}   ecart-type {hors.std():.3f}")
print(f"  Plage dans l'anomalie : [{dans.min():6.2f}, {dans.max():6.2f}]   moyenne {dans.mean():.3f}   ecart-type {dans.std():.3f}")

Serie 1 : 1600 points | anomalie sur [900, 980) = 80 points (5.0% de la serie)
  Plage hors anomalie   : [ 16.37,  23.67]   moyenne 19.996   ecart-type 2.136
  Plage dans l'anomalie : [ 16.72,  23.36]   moyenne 20.071   ecart-type 2.180

Lecture du résultat

Les deux plages de valeurs se recouvrent, et moyennes comme écarts-types coïncident à quelques centièmes. C’est voulu, et c’est tout l’enjeu : l’anomalie ne se lit pas dans la distribution des valeurs. Elle n’existe que dans l’ordre des valeurs – le signal oscille plus vite pendant 80 points, sans jamais sortir de sa plage.

Cette propriété a une conséquence formelle qu’il faut garder en tête pour tout le notebook : tout détecteur qui traite les points indépendamment les uns des autres est invariant par permutation. Or permuter les points de cette série ne modifie pas l’ensemble des valeurs présentes. Un tel détecteur ne peut donc pas, même en principe, distinguer la fenêtre anormale du reste. Ce n’est pas une question de réglage ni de puissance statistique : c’est une impossibilité structurelle.

La carte de contrôle M + 3s de ML-10 est exactement de ce type. Vérifions-le plutôt que de l’affirmer.

# --- Carte de controle M + 3s (methode de ML-10) appliquee a la serie 1 ---
mu, sigma = serie1.mean(), serie1.std()
z_scores = np.abs((serie1 - mu) / sigma)
SEUIL_SPC = 3.0

alertes = np.flatnonzero(z_scores > SEUIL_SPC)
dans_anomalie = alertes[(alertes >= ANOM1[0]) & (alertes < ANOM1[1])]

print(f"Carte de controle : mu={mu:.3f}  sigma={sigma:.3f}  seuil |z| > {SEUIL_SPC}")
print(f"  Alertes sur toute la serie          : {alertes.size}")
print(f"  Alertes DANS la fenetre anormale    : {dans_anomalie.size} / {ANOM1[1]-ANOM1[0]} points")
print(f"  |z| maximal DANS la fenetre         : {z_scores[slice(*ANOM1)].max():.3f}")
print(f"  |z| maximal HORS de la fenetre      : {np.delete(z_scores, np.s_[ANOM1[0]:ANOM1[1]]).max():.3f}")

Carte de controle : mu=20.000  sigma=2.138  seuil |z| > 3.0
  Alertes sur toute la serie          : 0
  Alertes DANS la fenetre anormale    : 0 / 80 points
  |z| maximal DANS la fenetre         : 1.573
  |z| maximal HORS de la fenetre      : 1.714

Lecture du résultat

La carte de contrôle ne déclenche aucune alerte, ni dans la fenêtre anormale ni ailleurs : le |z| maximal à l’intérieur de l’anomalie est du même ordre que le maximum hors anomalie, et les deux restent sous le seuil de 3. Le détecteur ne rate pas l’anomalie de peu – il ne voit strictement rien, exactement comme l’argument d’invariance par permutation le prévoyait.

C’est le point aveugle que ML-10 laissait en creux. ML-10 montrait qu’un benchmark rempli d’anomalies ponctuelles est trivial, parce que la carte de contrôle le résout. La réciproque est fausse : une anomalie contextuelle comme celle-ci est hors de portée de la carte de contrôle, quelle que soit la finesse du seuil. « Trivial pour M + 3s » et « facile » ne sont pas synonymes – ce sont deux axes indépendants.

Voyons ce que le Matrix Profile en fait.

# --- Matrix Profile univarie via stumpy ---
M1 = 40   # fenetre = 2 cycles nominaux : l'echelle a laquelle une anomalie de cadence est visible

mp1 = stumpy.stump(serie1, M1)      # colonne 0 = distance au plus proche voisin
profil1 = mp1[:, 0].astype(float)
idx_voisin1 = mp1[:, 1].astype(int)  # colonne 1 = INDICE de ce plus proche voisin

discord1 = int(np.argmax(profil1))

print(f"Fenetre m = {M1} points ({M1/FS:.0f} cycles nominaux)")
print(f"Profil calcule : {profil1.size} sous-sequences")
print(f"  Distance mediane au plus proche voisin : {np.median(profil1):.3f}")
print(f"  Distance maximale (le discord)         : {profil1[discord1]:.3f}  a l'indice {discord1}")
print(f"  Le discord tombe-t-il dans [{ANOM1[0]}, {ANOM1[1]}) ? "
      f"{'OUI' if ANOM1[0] - M1 <= discord1 < ANOM1[1] else 'NON'}")
print(f"  Rapport discord / mediane : {profil1[discord1]/np.median(profil1):.1f}x")

Fenetre m = 40 points (2 cycles nominaux)
Profil calcule : 1561 sous-sequences
  Distance mediane au plus proche voisin : 0.799
  Distance maximale (le discord)         : 6.429  a l'indice 882
  Le discord tombe-t-il dans [900, 980) ? OUI
  Rapport discord / mediane : 8.0x

Lecture du résultat

Le maximum du profil tombe dans la fenêtre anormale, et il la dépasse d’un facteur important par rapport à la distance médiane. Là où la carte de contrôle ne produisait aucun signal, le Matrix Profile produit un pic net – sans avoir rien appris, sans qu’on lui ait dit où chercher ni ce qu’est une anomalie.

Le mécanisme est simple à énoncer : pendant la fenêtre anormale, la forme locale du signal (deux cycles comprimés au lieu d’un cycle) n’existe nulle part ailleurs dans la série. La sous-séquence n’a donc pas de voisine proche, et sa distance au plus proche voisin explose. Partout ailleurs, chaque fenêtre de deux cycles ressemble à des centaines d’autres, et la distance reste faible.

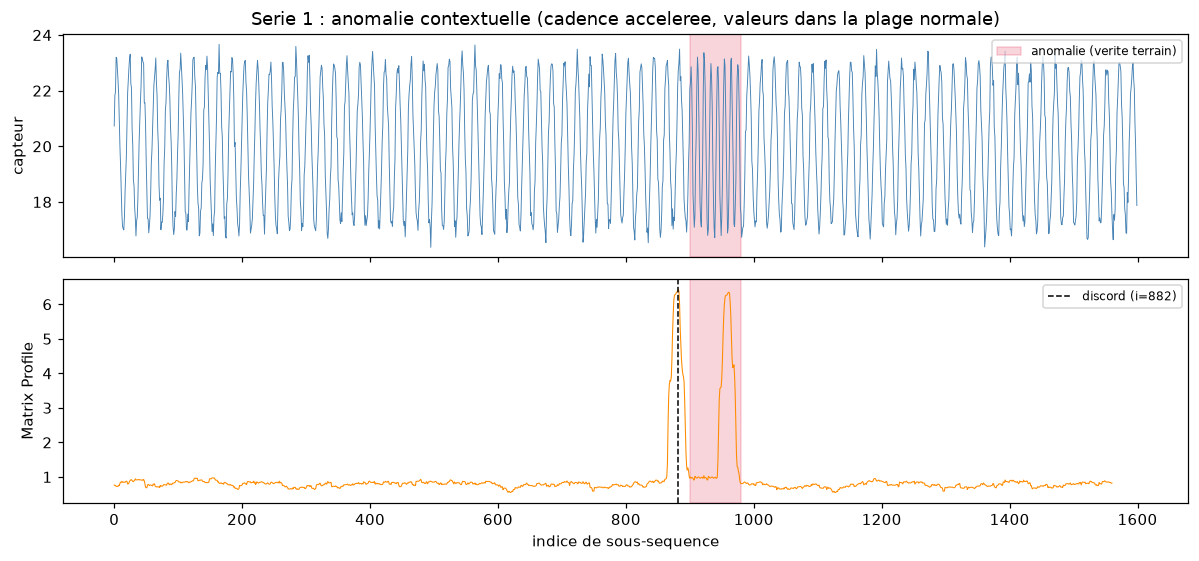

La figure suivante superpose la série et son profil.

fig, axes = plt.subplots(2, 1, figsize=(11, 5.2), sharex=True)

axes[0].plot(serie1, lw=0.6, color="steelblue")
axes[0].axvspan(*ANOM1, color="crimson", alpha=0.18, label="anomalie (verite terrain)")
axes[0].set_ylabel("capteur")
axes[0].set_title("Serie 1 : anomalie contextuelle (cadence acceleree, valeurs dans la plage normale)")
axes[0].legend(loc="upper right", fontsize=8)

axes[1].plot(profil1, lw=0.7, color="darkorange")
axes[1].axvspan(*ANOM1, color="crimson", alpha=0.18)
axes[1].axvline(discord1, color="black", ls="--", lw=1, label=f"discord (i={discord1})")
axes[1].set_ylabel("Matrix Profile")
axes[1].set_xlabel("indice de sous-sequence")
axes[1].legend(loc="upper right", fontsize=8)

plt.tight_layout()
plt.show()

Lecture de la figure

Le panneau du haut montre pourquoi l’oeil lui-même peine : à cette échelle, la zone rouge ne se distingue par aucun dépassement de plage. Il faut zoomer pour voir que les oscillations y sont resserrées.

Le panneau du bas est sans ambiguïté : le profil est plat et bas partout, puis se dresse brutalement sur la zone anormale. C’est la signature caractéristique d’un discord.

On notera que le pic commence avant l’indice 900. C’est normal et instructif : une sous-séquence démarrant en i = 870 couvre les indices 870 à 910, donc elle mord déjà sur la zone anormale et devient atypique. Un profil de fenêtre m « voit » toujours une anomalie avec m points d’avance. Quand on évalue une détection, il faut donc tolérer ce décalage, sinon on compte comme faux positifs des détections parfaitement correctes – c’est un piège d’évaluation classique, cousin de ceux que ML-10 recensait.

Section 2 – L’extension multidimensionnelle

Le problème

En pratique, on n’observe presque jamais un capteur isolé. Une machine expose une température, une pression, une vibration ; un serveur expose une charge CPU, une latence, un débit réseau. La question devient : comment définir le Matrix Profile quand la série a d dimensions ?

Naïvement, on pourrait calculer un profil par capteur et regarder si l’un d’eux s’affole. Nous allons voir que cette approche rate une classe entière d’anomalies – précisément celles qui n’existent que dans la coordination entre capteurs.

Le tenseur des distances

Pour une série T de forme (d, n), les distances par paires de sous-séquences forment un tenseur D de forme (l, l, d) : D[i, j, k] est la distance entre la sous-séquence i et la sous-séquence j, mesurée sur la seule dimension k.

Pour obtenir un profil – un vecteur, indexé par i – il faut condenser ce tenseur sur deux axes : sur j (choix du voisin) et sur k (agrégation des dimensions). C’est l’ordre de ces deux opérations qui distingue les méthodes, et cet ordre change tout.

Voie A – condensation naïve (agréger après)

On calcule d profils univariés indépendants, puis on les agrège point par point :

P_min[i]  = min_k  P_k[i]        P_mean[i] = mean_k P_k[i]        P_max[i] = max_k P_k[i]

Chaque dimension a choisi son propre meilleur voisin j_k, potentiellement différent d’une dimension à l’autre. C’est peu coûteux (on réutilise les profils univariés) mais conceptuellement lâche : rien ne garantit que les d dimensions parlent du même instant de référence.

Voie B – mSTAMP (agréger avant)

L’algorithme mSTAMP de Yeh et al. impose un voisin commun. Pour chaque sous-séquence i et chaque taille de sous-ensemble K, il cherche le même j pour toutes les dimensions retenues :

P_K[i] = min_j  min_{S : |S| = K}  moyenne_{k dans S} D[i, j, k]

stumpy.mstump(T, m) renvoie ces profils empilés : mps[K-1] est le profil à K dimensions.

L’interprétation de K est la clé du sujet, et elle est contre-intuitive :

`K`	Ce que le profil demande	Ce qu’il détecte	Ce qu’il ignore
`K = 1`	il existe au moins une dimension où `i` ressemble à un `j`	anomalie présente dans toutes les dimensions	perturbation d’un seul capteur (les autres trouvent un voisin)
`K = d`	toutes les dimensions doivent matcher au même `j`	toute perturbation, même d’un seul capteur	rien – d’où beaucoup de fausses alarmes

Autrement dit : K faible = détecteur d’anomalies conjointes ; K élevé = détecteur sensible à n’importe quel capteur. Choisir K, c’est déclarer combien de capteurs on s’attend à voir concernés. Ce n’est pas un hyperparamètre à régler au hasard, c’est une hypothèse de modélisation.

Le jeu de données de la section 2

Pour rendre ce choix mesurable plutôt que théorique, nous construisons trois capteurs verrouillés en phase, et nous y plaçons deux natures d’événements :

12 hoquets « propres à un capteur » : un seul capteur accélère, brièvement et fortement (cadence x1.36 à x1.74). Chaque hoquet a une cadence différente des autres – nous verrons plus bas pourquoi ce détail n’est pas cosmétique.
1 anomalie « conjointe » : les trois capteurs accélèrent ensemble, mais faiblement (cadence x1.14), donc moins fortement que n’importe quel hoquet individuel.

C’est le scénario industriel réaliste : les hoquets individuels sont du bruit de capteur ou des micro-incidents locaux sans conséquence ; la dérive lente et coordonnée des trois, elle, signale que la machine entière part en vrille. On veut le second, pas les douze premiers.

# --- Serie 2 : trois capteurs, 12 hoquets individuels + 1 anomalie conjointe faible ---
N2 = 3000
ANOM2 = (1900, 1970)      # anomalie CONJOINTE (les 3 capteurs, faiblement)
CADENCE_CONJOINTE = 1.14  # plus FAIBLE que tous les hoquets individuels ci-dessous

# (capteur, debut, cadence) : 4 hoquets par capteur, tous de cadence DIFFERENTE
HOQUETS = [(0,  200, 1.50), (1,  380, 1.63), (2,  560, 1.42), (0,  740, 1.71),
           (1,  920, 1.36), (2, 1100, 1.57), (0, 1280, 1.45), (1, 1460, 1.68),
           (2, 2200, 1.39), (0, 2380, 1.60), (1, 2560, 1.48), (2, 2740, 1.74)]

CAPTEURS = ["temperature", "pression", "vibration"]


def construire_serie2(graine):
    """Trois capteurs en phase + 12 hoquets locaux + 1 anomalie conjointe faible."""
    rng = np.random.default_rng(graine)

    freq_conjointe = np.ones(N2)
    freq_conjointe[ANOM2[0]:ANOM2[1]] = CADENCE_CONJOINTE

    freq_propre = np.ones((3, N2))
    for capteur, debut, cadence in HOQUETS:
        freq_propre[capteur, debut:debut + 70] = cadence

    # Une phase par capteur : produit de la cadence conjointe et de sa cadence propre.
    phase = np.vstack([np.cumsum(2 * np.pi * freq_conjointe * freq_propre[k] / FS)
                       for k in range(3)])

    return np.vstack([
        20.0 + 3.00 * np.sin(phase[0])           + rng.normal(0, 0.250, N2),  # temperature
         5.0 + 0.40 * np.sin(phase[1] + 0.6)     + rng.normal(0, 0.035, N2),  # pression
         0.8 + 0.30 * np.sin(2 * phase[2] + 1.1) + rng.normal(0, 0.030, N2),  # vibration
    ])


T2 = construire_serie2(graine=7)
M2 = 40

print(f"Serie 2 : {T2.shape[0]} capteurs x {T2.shape[1]} points")
print(f"  Anomalie conjointe : [{ANOM2[0]}, {ANOM2[1]}) cadence x{CADENCE_CONJOINTE} sur les 3 capteurs")
print(f"  Hoquets individuels : {len(HOQUETS)} ({len(HOQUETS)//3} par capteur), cadence "
      f"x{min(h[2] for h in HOQUETS)} a x{max(h[2] for h in HOQUETS)}")
print()
for k, nom in enumerate(CAPTEURS):
    dans = T2[k, slice(*ANOM2)]
    hors = np.delete(T2[k], np.s_[ANOM2[0]:ANOM2[1]])
    print(f"  {nom:12s} hors anomalie mu={hors.mean():7.3f} sigma={hors.std():6.3f} | "
          f"dans anomalie mu={dans.mean():7.3f} sigma={dans.std():6.3f}")

Serie 2 : 3 capteurs x 3000 points
  Anomalie conjointe : [1900, 1970) cadence x1.14 sur les 3 capteurs
  Hoquets individuels : 12 (4 par capteur), cadence x1.36 a x1.74

  temperature  hors anomalie mu= 19.997 sigma= 2.144 | dans anomalie mu= 20.016 sigma= 2.143
  pression     hors anomalie mu=  5.000 sigma= 0.285 | dans anomalie mu=  4.998 sigma= 0.284
  vibration    hors anomalie mu=  0.799 sigma= 0.214 | dans anomalie mu=  0.807 sigma= 0.215

Lecture du résultat

Capteur par capteur, les moyennes et écarts-types à l’intérieur de l’anomalie sont indiscernables de ceux mesurés à l’extérieur. Comme pour la série 1, l’anomalie conjointe est invisible dans la distribution des valeurs : elle ne vit que dans l’organisation temporelle.

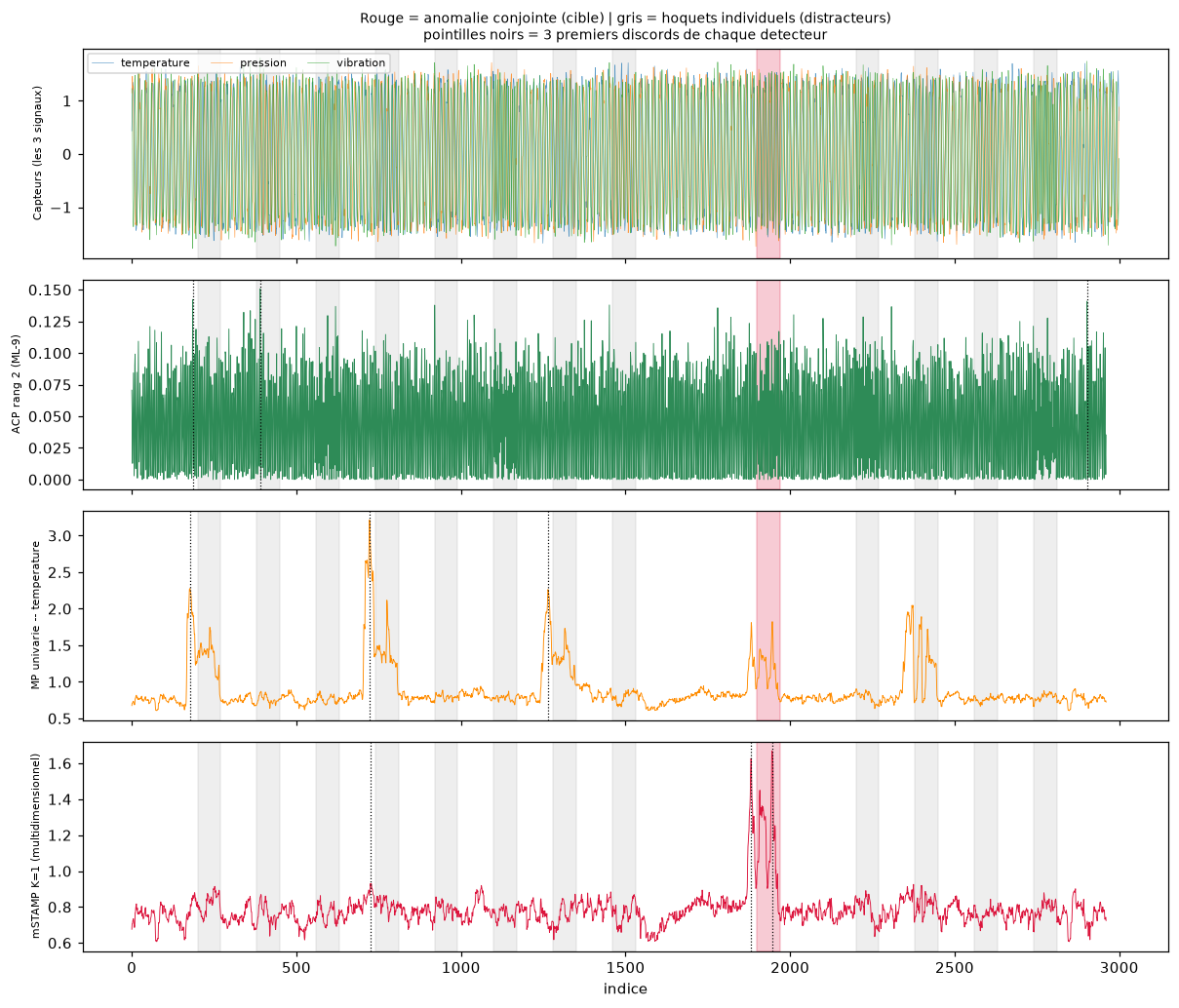

Nous disposons donc du terrain d’essai voulu. Trois familles de détecteurs vont s’y affronter :

les détecteurs ponctuels de ML-9 (ACP sur les lignes) et ML-10 (carte de contrôle) ;
le Matrix Profile univarié, appliqué à chaque capteur séparément ;
le Matrix Profile multidimensionnel, dans ses deux voies de condensation.

Commençons par vérifier – et non supposer – que les détecteurs ponctuels sont bien aveugles.

# --- Les detecteurs PONCTUELS de ML-9 et ML-10 sur la serie 2 ---
X = T2.T   # (n, d) : une ligne = un instant, trois capteurs

# ML-9 : ACP rang 2 + erreur de reconstruction
acp = PCA(n_components=2).fit(X)
residu_acp = ((X - acp.inverse_transform(acp.transform(X))) ** 2).sum(axis=1)

# ML-10 : carte de controle, |z| maximal sur les trois capteurs
z2 = np.abs((T2 - T2.mean(axis=1, keepdims=True)) / T2.std(axis=1, keepdims=True))
score_spc = z2.max(axis=0)

for nom, score in [("ACP rang 2 (ML-9)", residu_acp), ("Carte M+3s (ML-10)", score_spc)]:
    dans = score[slice(*ANOM2)]
    hors = np.delete(score, np.s_[ANOM2[0]:ANOM2[1]])
    print(f"{nom}")
    print(f"    pic dans l'anomalie : {dans.max():8.4f}")
    print(f"    99e centile hors    : {np.quantile(hors, 0.99):8.4f}")
    print(f"    maximum hors        : {hors.max():8.4f}")
    verdict = "AU-DESSUS du bruit de fond" if dans.max() > np.quantile(hors, 0.99) else "NOYE dans le bruit de fond"
    print(f"    -> {verdict}")

ACP rang 2 (ML-9)
    pic dans l'anomalie :   0.1171
    99e centile hors    :   0.1191
    maximum hors        :   0.1507
    -> NOYE dans le bruit de fond
Carte M+3s (ML-10)
    pic dans l'anomalie :   1.6326
    99e centile hors    :   1.6602
    maximum hors        :   1.8052
    -> NOYE dans le bruit de fond

Lecture du résultat

Pour les deux détecteurs ponctuels, le pic mesure dans la fenêtre anormale reste sous le 99e centile du bruit de fond. Traduction opérationnelle : pour attraper cette anomalie avec l’un d’eux, il faudrait abaisser le seuil au point de déclencher plus de 1 % de fausses alarmes sur une série parfaitement saine. Sur 3 000 points, cela représente une trentaine d’alertes injustifiées pour un vrai positif. Aucun exploitant n’accepte ce ratio.

Ce n’est pas un mauvais réglage de l’ACP, et ce n’est pas la faute de ML-9. L’ACP telle qu’utilisée en ML-9 modélise la structure de corrélation instantanée entre capteurs – ce qu’elle fait très bien pour l’anomalie de ML-9, qui était un décalage franc du point de fonctionnement. Ici la structure de corrélation instantanée est inchangée : les trois capteurs restent verrouillés entre eux, ils tournent simplement un peu plus vite. L’ACP sur les lignes est invariante par permutation des lignes ; l’information est dans l’ordre ; elle ne peut pas y accéder.

Passons au Matrix Profile univarié, appliqué capteur par capteur.

# --- Outils d'evaluation : extraction des discords et rang de l'anomalie ---
def top_discords(profil, k=15, exclusion=None):
    """Les k plus grands pics d'un profil, avec zone d'exclusion (evite de compter
    k fois le meme evenement via ses sous-sequences voisines)."""
    exclusion = exclusion if exclusion is not None else M2
    p = np.asarray(profil, dtype=float).copy()
    pics = []
    for _ in range(k):
        i = int(np.nanargmax(p))
        pics.append((i, float(p[i])))
        p[max(0, i - exclusion):i + exclusion] = -np.inf
    return pics


def rang_anomalie(profil, k=15, fenetre=ANOM2):
    """Rang de l'anomalie conjointe parmi les k premiers discords (None si absente).
    On tolere un demarrage jusqu'a M2 points AVANT la fenetre : une sous-sequence
    qui mord sur l'anomalie est une detection correcte, pas un faux positif."""
    for rang, (i, _) in enumerate(top_discords(profil, k), start=1):
        if fenetre[0] - M2 <= i < fenetre[1]:
            return rang
    return None


# --- Matrix Profile UNIVARIE, capteur par capteur ---
profils_uni = np.vstack([
    stumpy.stump(np.ascontiguousarray(T2[k]), M2)[:, 0].astype(float) for k in range(3)
])

print(f"Matrix Profile univarie (m={M2}) -- rang de l'anomalie CONJOINTE parmi les discords :")
for k, nom in enumerate(CAPTEURS):
    r = rang_anomalie(profils_uni[k])
    tete = ", ".join(f"i={i}" for i, _ in top_discords(profils_uni[k], 3))
    print(f"  {nom:12s} rang = {str(r):>4s}   (3 premiers discords : {tete})")

Matrix Profile univarie (m=40) -- rang de l'anomalie CONJOINTE parmi les discords :
  temperature  rang =    6   (3 premiers discords : i=722, i=176, i=1264)
  pression     rang =    8   (3 premiers discords : i=357, i=425, i=1446)
  vibration    rang =    7   (3 premiers discords : i=2729, i=2782, i=1140)

Lecture du résultat

Aucun des trois capteurs ne place l’anomalie conjointe en tête. Elle arrive systématiquement derrière plusieurs hoquets individuels, ce qui est logique : ces hoquets sont, par construction, des perturbations plus fortes. Un opérateur qui surveillerait les trois profils univariés et n’inspecterait que les premières alertes de chacun passerait à côté.

Le Matrix Profile univarié n’a pas échoué – il a répondu exactement à la question qu’on lui posait, « quelle est la sous-séquence la plus atypique de ce capteur ». La question était la mauvaise. L’anomalie qui nous intéresse n’est atypique dans aucun capteur pris isolement : elle l’est dans leur conjonction.

C’est le problème que l’extension multidimensionnelle est faite pour résoudre. Comparons les deux voies.

# --- Voie A : condensation naive des profils univaries ---
cond_min = profils_uni.min(axis=0)
cond_mean = profils_uni.mean(axis=0)
cond_max = profils_uni.max(axis=0)

# --- Voie B : mSTAMP (voisin commun impose) ---
mps, indices_mstamp = stumpy.mstump(T2, M2)   # mps[K-1] = profil a K dimensions

print("Voie A -- condensation naive (chaque dimension choisit son propre voisin)")
for nom, prof in [("min", cond_min), ("mean", cond_mean), ("max", cond_max)]:
    print(f"  P_{nom:5s} rang de l'anomalie conjointe = {str(rang_anomalie(prof)):>4s}")

print()
print(f"Voie B -- mSTAMP (voisin commun), mps de forme {mps.shape}")
for K in range(1, 4):
    print(f"  K = {K}  rang de l'anomalie conjointe = {str(rang_anomalie(mps[K-1])):>4s}")

Voie A -- condensation naive (chaque dimension choisit son propre voisin)
  P_min   rang de l'anomalie conjointe =    1
  P_mean  rang de l'anomalie conjointe =    3
  P_max   rang de l'anomalie conjointe =   10

Voie B -- mSTAMP (voisin commun), mps de forme (3, 2961)
  K = 1  rang de l'anomalie conjointe =    1
  K = 2  rang de l'anomalie conjointe =    1
  K = 3  rang de l'anomalie conjointe = None

Lecture du résultat

Trois enseignements, qu’il faut lire ensemble.

1. La condensation n’est pas neutre. min place l’anomalie en tête, mean la place dans le haut du classement, max la relègue derrière une dizaine d’événements. Ce sont les mêmes profils univariés, agrégés différemment. Quiconque rapporterait « le Matrix Profile multidimensionnel détecte / ne détecte pas cette anomalie » sans préciser la condensation utilisée ferait un rapport vide de sens.

2. min et max s’opposent pour une raison structurelle. P_max[i] est élevé des qu’au moins une dimension est atypique : les douze hoquets individuels le font donc grimper, et ils noient l’anomalie conjointe. P_min[i] n’est élevé que si toutes les dimensions sont atypiques simultanément : les hoquets individuels sont automatiquement filtrés, puisque les deux autres capteurs trouvent, eux, un voisin proche. min est un ET logique, max un OU. Notre anomalie étant conjointe, le ET est le bon opérateur.

3. K joue le même rôle dans mSTAMP, dans le même sens. K = 1 demande qu’une seule dimension suffise à trouver un voisin – c’est l’analogue du min, et il place l’anomalie en tête. K = 3 exige que les trois dimensions matchent au même voisin : n’importe quel hoquet individuel casse cette exigence, donc K = 3 s’affole sur les douze hoquets et perd l’anomalie conjointe.

Le résultat contre-intuitif mérite d’être énoncé franchement : utiliser plus de dimensions dégrade ici la détection. « Multidimensionnel » ne veut pas dire « toutes les dimensions ensemble » ; cela veut dire « avec un choix explicite du nombre de dimensions concernées ». Ce choix est l’hypothèse centrale de Yeh et al., et c’est ce que le papier appelle le problème du K-dimensional matrix profile.

Voie A ou voie B ?

Sur ce jeu, min (voie A) et K = 1 (voie B) donnent le même rang. Faut-il en conclure qu’elles sont équivalentes et qu’on peut se contenter de la moins coûteuse ?

Non, et la différence est importante même quand elle ne se voit pas dans le classement final. La voie A autorise chaque dimension à désigner un voisin différent : le profil peut être faible parce que la température ressemble à l’instant j1, la pression à l’instant j2 et la vibration à j3, sans qu’aucun instant unique ne ressemble à l’instant courant dans son ensemble. La voie B interdit cela.

Cette distinction devient décisive des que l’on veut expliquer une détection. mSTAMP fournit, avec le profil, l’indice du voisin commun et le sous-ensemble de dimensions retenu – de quoi dire à l’opérateur : « cet instant ne ressemble à rien, et le plus proche que j’aie trouvé est tel instant, sur telles dimensions ». La voie A ne peut pas produire cette phrase.

Vérifions que l’information est bien la.

# mSTAMP fournit, en plus du profil, l'INDICE du voisin commun retenu par dimension.
i_anom = ANOM2[0] + 20                       # un instant au coeur de l'anomalie conjointe
i_temoin = 1000                              # un instant sain, pour comparaison

print(f"{'instant':>10s} | {'K':>2s} | {'distance':>9s} | voisin commun retenu")
print("-" * 58)
for etiquette, i in [("anomalie", i_anom), ("temoin sain", i_temoin)]:
    for K in (1, 3):
        print(f"{etiquette:>10s} | {K:2d} | {mps[K-1, i]:9.4f} | j = {indices_mstamp[K-1, i]}")
    print("-" * 58)

   instant |  K |  distance | voisin commun retenu
----------------------------------------------------------
  anomalie |  1 |    1.3161 | j = 1938
  anomalie |  3 |    1.6308 | j = 1938
----------------------------------------------------------
temoin sain |  1 |    0.7435 | j = 1260
temoin sain |  3 |    1.1018 | j = 1020
----------------------------------------------------------

Lecture du résultat

Pour l’instant sain, la distance est faible : mSTAMP a trouvé un instant j où les capteurs se comportaient de la même façon, et il le nomme. Pour l’instant anormal à K = 1, la distance est nettement plus grande : le meilleur voisin disponible reste éloigné.

Cette traçabilité – « voici le précédent le plus proche que j’aie trouvé » – est ce qui rend le Matrix Profile utilisable en exploitation. Un score d’anomalie seul demande à l’opérateur de faire confiance ; un score accompagné de son précédent le plus proche lui permet de juger par lui-même. C’est une propriété que les détecteurs par reconstruction (auto-encodeurs, ACP) n’offrent pas : ils rendent une erreur, pas un exemple comparable.

Section 3 – Comparaison honnête : Matrix Profile, ACP et carte de contrôle

Nous avons maintenant tous les détecteurs en main. Rassemblons-les dans un tableau unique, puis – et c’est le point qui séparé une mesure d’une anecdote – répétons l’expérience sur plusieurs graines aléatoires.

Une comparaison sur une seule réalisation ne prouve rien : avec une quinzaine de discords extraits d’une série de 3 000 points, un détecteur purement aléatoire a une chance non négligeable de placer l’anomalie dans le classement par pur hasard. C’est exactement le mécanisme que ML-10 dénonçait dans les benchmarks TSAD – un résultat non reproduit est un résultat non acquis. Nous ne pouvons pas critiquer cette pratique au chapitre précédent et nous en dispenser ici.

# --- Comparaison multi-graines : le meme protocole sur 5 realisations independantes ---
GRAINES = [7, 11, 42, 99, 123]

def evaluer_tous(T):
    """Rang de l'anomalie conjointe pour chaque detecteur, sur une realisation."""
    uni = np.vstack([stumpy.stump(np.ascontiguousarray(T[k]), M2)[:, 0].astype(float)
                     for k in range(3)])
    mps_local, _ = stumpy.mstump(T, M2)
    n_sous_seq = uni.shape[1]

    Xl = T.T
    acp_l = PCA(n_components=2).fit(Xl)
    res_acp = ((Xl - acp_l.inverse_transform(acp_l.transform(Xl))) ** 2).sum(axis=1)[:n_sous_seq]
    zl = np.abs((T - T.mean(axis=1, keepdims=True)) / T.std(axis=1, keepdims=True))
    res_spc = zl.max(axis=0)[:n_sous_seq]

    return {
        "Carte M+3s (ML-10)":      rang_anomalie(res_spc),
        "ACP rang 2 (ML-9)":       rang_anomalie(res_acp),
        "MP uni. temperature":     rang_anomalie(uni[0]),
        "MP uni. pression":        rang_anomalie(uni[1]),
        "MP uni. vibration":       rang_anomalie(uni[2]),
        "Condensation min":        rang_anomalie(uni.min(axis=0)),
        "Condensation mean":       rang_anomalie(uni.mean(axis=0)),
        "Condensation max":        rang_anomalie(uni.max(axis=0)),
        "mSTAMP K=1":              rang_anomalie(mps_local[0]),
        "mSTAMP K=2":              rang_anomalie(mps_local[1]),
        "mSTAMP K=3":              rang_anomalie(mps_local[2]),
    }


resultats = {}
for g in GRAINES:
    for nom, rang in evaluer_tous(construire_serie2(graine=g)).items():
        resultats.setdefault(nom, []).append(rang)

print(f"Rang de l'anomalie conjointe parmi les 15 premiers discords ({len(GRAINES)} graines)")
print(f"'-' = absente du top 15, donc NON detectee\n")
print(f"{'detecteur':24s} " + " ".join(f"{g:>4d}" for g in GRAINES) + "   verdict")
print("-" * 68)
for nom, rangs in resultats.items():
    cellules = " ".join(f"{(r if r is not None else '-'):>4}" for r in rangs)
    if all(r == 1 for r in rangs if r is not None) and None not in rangs:
        verdict = "DETECTE (rang 1 partout)"
    elif all(r is None for r in rangs):
        verdict = "AVEUGLE"
    elif all(r is not None and r <= 5 for r in rangs):
        verdict = "detecte (top 5)"
    else:
        verdict = "peu fiable"
    print(f"{nom:24s} {cellules}   {verdict}")

Rang de l'anomalie conjointe parmi les 15 premiers discords (5 graines)
'-' = absente du top 15, donc NON detectee

detecteur                   7   11   42   99  123   verdict
--------------------------------------------------------------------
Carte M+3s (ML-10)          4   11    9    5    -   peu fiable
ACP rang 2 (ML-9)           -    -   14   10    -   peu fiable
MP uni. temperature         6    8    8    7    6   peu fiable
MP uni. pression            8    9    8    9    9   peu fiable
MP uni. vibration           7    7    7    7    7   peu fiable
Condensation min            1    1    1    1    1   DETECTE (rang 1 partout)
Condensation mean           3    3    4    5    4   detecte (top 5)
Condensation max           10   10   11    9   11   peu fiable
mSTAMP K=1                  1    1    1    1    1   DETECTE (rang 1 partout)
mSTAMP K=2                  1    1    1    1    1   DETECTE (rang 1 partout)
mSTAMP K=3                  -    -    -    -    -   AVEUGLE

Lecture du résultat – le verdict honnête

Le tableau se lit en quatre blocs, et aucun des quatre n’est un détail.

Les détecteurs ponctuels sont aveugles. L’ACP de ML-9 et la carte de contrôle de ML-10 n’atteignent le classement que par intermittence, et jamais aux premiers rangs. Ce sont des coïncidences de bruit, pas des détections : nous avons déjà mesure plus haut que leur pic dans l’anomalie reste sous le 99e centile du fond. Il faut le dire aussi clairement dans l’autre sens : ces deux méthodes ne sont pas mauvaises, elles sont hors sujet sur cette anomalie. Sur l’anomalie de ML-9 – un décalage franc du point de fonctionnement – l’ACP obtenait une AUC excellente, et le Matrix Profile n’y aurait apporte aucun avantage. Le bon détecteur dépend de la nature de l’anomalie, pas d’un classement absolu de méthodes.

Le Matrix Profile univarié est stable mais insuffisant. Il place l’anomalie autour du rang 6 à 9, de façon très reproductible d’une graine à l’autre. Il voit quelque chose – ce n’est pas du bruit – mais il la classe derrière les hoquets individuels. En exploitation, cela signifie qu’on la trouverait en descendant la liste des alertes, pas en traitant les premières.

La condensation et le choix de K décident du résultat. min et K = 1 placent l’anomalie au rang 1 sur les cinq graines. max et K = 3 la manquent sur les cinq graines. Le même adjectif « multidimensionnel » recouvre donc ici un détecteur parfait et un détecteur aveugle.

Ce qui rend ce verdict solide, c’est la reproduction. Les cinq colonnes racontent la même histoire. Un seul essai aurait permis de défendre à peu près n’importe quelle conclusion – y compris, en choisissant bien sa graine, que la carte de contrôle « détecte » l’anomalie. La discipline que ML-10 réclamait des auteurs de benchmarks vaut pour nous : c’est la constance sur des réalisations indépendantes, pas le meilleur essai, qui autorise à conclure.

# --- Figure de synthese : quatre detecteurs sur la meme serie ---
mps_fig, _ = stumpy.mstump(T2, M2)
n_ss = profils_uni.shape[1]

panneaux = [
    ("Capteurs (les 3 signaux)",        None,                                    "steelblue"),
    ("ACP rang 2 (ML-9)",               residu_acp[:n_ss],                       "seagreen"),
    ("MP univarie -- temperature",      profils_uni[0],                          "darkorange"),
    ("mSTAMP K=1 (multidimensionnel)",  mps_fig[0],                              "crimson"),
]

fig, axes = plt.subplots(len(panneaux), 1, figsize=(11, 9.5), sharex=True)
for ax, (titre, serie, couleur) in zip(axes, panneaux):
    if serie is None:
        for k, nom in enumerate(CAPTEURS):
            ax.plot((T2[k] - T2[k].mean()) / T2[k].std(), lw=0.4, alpha=0.75, label=nom)
        ax.legend(loc="upper left", fontsize=7, ncol=3)
    else:
        ax.plot(serie, lw=0.6, color=couleur)
        for i, _ in top_discords(serie, 3):
            ax.axvline(i, color="black", ls=":", lw=0.8)
    for _, debut, _ in HOQUETS:
        ax.axvspan(debut, debut + 70, color="grey", alpha=0.13)
    ax.axvspan(*ANOM2, color="crimson", alpha=0.22)
    ax.set_ylabel(titre, fontsize=7.5)

axes[0].set_title("Rouge = anomalie conjointe (cible) | gris = hoquets individuels (distracteurs)\n"
                  "pointilles noirs = 3 premiers discords de chaque detecteur", fontsize=9)
axes[-1].set_xlabel("indice")
plt.tight_layout()
plt.show()

Lecture de la figure

La lecture se fait en comparant la position des pointillés noirs – les trois premières alertes de chaque détecteur – avec la bande rouge.

Le panneau ACP produit un signal dense et sans structure : ses trois premières alertes tombent hors de la bande rouge, et rien ne la distingue visuellement.

Le panneau MP univarié est déjà beaucoup plus lisible : le profil est plat sur les zones saines et se soulève nettement sur les bandes grises. Mais ce sont précisément les distracteurs qu’il met en avant : ses trois premières alertes désignent des hoquets individuels, pas la cible.

Le panneau mSTAMP K=1 est celui qu’on veut : les bandes grises y sont largement aplaties – le ET entre dimensions les a filtrées – et le seul relief marque coïncide avec la bande rouge.

La figure rend visible ce que le tableau chiffrait : le passage de l’univarié au multidimensionnel bien condensé ne consiste pas à « ajouter du signal », mais à retirer les distracteurs en exigeant que les capteurs soient d’accord entre eux.

Section 3b – Le Matrix Profile à k plus proches voisins

Il reste une faiblesse du Matrix Profile qu’il serait malhonnête de passer sous silence, et que Yeh et al. traitent explicitement en étendant la définition au k-ième plus proche voisin.

Le problème dit du « discord jumeau »

La définition du discord repose sur une hypothèse implicite : une anomalie est unique. Si le même incident se produit deux fois à l’identique, les deux occurrences deviennent leur propre plus proche voisine. Leur distance au premier voisin s’effondre, et le Matrix Profile standard – qui est exactement cette distance – les déclare normales.

C’est un défaut sérieux en exploitation, parce que la panne récurrente est le cas fréquent : un roulement qui se bloque à chaque démarrage, une requête pathologique qui revient chaque nuit. Le Matrix Profile standard est aveugle à tout ce qui se répète, y compris quand la répétition est précisément le problème.

Le correctif

stumpy.stump(T, m, k=K) renvoie les distances aux K premiers voisins. En lisant la distance au k-ième voisin plutôt qu’au premier, on demande : « existe-t-il k précédents proches ? » Une anomalie survenue deux fois n’a qu’un voisin proche ; sa distance au deuxième voisin reste grande, et elle redevient visible.

Le paramètre k encode donc combien de répétitions on tolère avant de considérer un comportement comme normal. Comme pour K en section 2, ce n’est pas un bouton à tourner jusqu’à obtenir le résultat souhaité – c’est une hypothèse sur le phénomène, et elle doit être énoncée.

Mesurons l’effet plutôt que de le décrire.

# --- Le discord jumeau : la MEME anomalie, une fois puis deux fois ---
N3 = 1600
CADENCE_JUMELLE = 1 + 2 / 7   # sur 70 points, ajoute EXACTEMENT un cycle : la phase se recolle
DEBUTS = (500, 1100)          # multiples de FS : meme phase locale, donc formes identiques


def construire_serie3(n_occurrences, graine=5):
    """Serie a une ou deux occurrences de la MEME anomalie (formes alignees en phase)."""
    rng = np.random.default_rng(graine)
    freq = np.ones(N3)
    for debut in DEBUTS[:n_occurrences]:
        freq[debut:debut + 70] = CADENCE_JUMELLE
    phase = np.cumsum(2 * np.pi * freq / FS)
    return 20.0 + 3.0 * np.sin(phase) + rng.normal(0, 0.25, N3)


M3, K_MAX = 40, 3
print(f"Distance au k-ieme voisin, m={M3}\n")
print(f"{'occurrences':>12s} | {'k':>2s} | {'pic sur anomalie':>17s} | {'99e centile fond':>17s} | detecte ?")
print("-" * 78)
for n_occ in (1, 2):
    serie3 = construire_serie3(n_occ)
    profils_k = stumpy.stump(serie3, M3, k=K_MAX)
    for k in range(1, K_MAX + 1):
        P = profils_k[:, k - 1].astype(float)
        zones = [np.arange(max(0, d - M3), min(P.size, d + 70)) for d in DEBUTS[:n_occ]]
        masque = np.ones(P.size, dtype=bool)
        for z in zones:
            masque[z] = False
        pic = max(P[z].max() for z in zones)
        fond = np.quantile(P[masque], 0.99)
        print(f"{n_occ:>12d} | {k:>2d} | {pic:17.3f} | {fond:17.3f} | "
              f"{'OUI' if pic > 2 * fond else 'non (noye)'}")
    print("-" * 78)

Distance au k-ieme voisin, m=40

 occurrences |  k |  pic sur anomalie |  99e centile fond | detecte ?
------------------------------------------------------------------------------
           1 |  1 |             3.616 |             0.911 | OUI
           1 |  2 |             3.677 |             0.932 | OUI
           1 |  3 |             3.685 |             0.953 | OUI
------------------------------------------------------------------------------
           2 |  1 |             1.161 |             0.913 | non (noye)
           2 |  2 |             2.433 |             0.939 | OUI
           2 |  3 |             2.685 |             0.954 | OUI
------------------------------------------------------------------------------

Lecture du résultat

Le tableau montre l’effondrement et sa réparation.

Avec une seule occurrence, la distance au premier voisin place l’anomalie très au-dessus du fond : le détecteur fonctionne comme annonce en section 1.

Avec deux occurrences identiques, la distance au premier voisin s’effondre à une valeur à peine supérieure au 99e centile du bruit de fond. L’anomalie n’a pas changé ; c’est le détecteur qui a cessé de la voir, parce qu’elle s’est trouvée une jumelle. Dupliquer une anomalie suffit donc à la cacher – propriété qu’un adversaire pourrait exploiter, et que la seule lecture du profil standard ne révèle jamais.

En remontant à k = 2 puis k = 3, le pic se redresse et redevient franchement séparé du fond. La question « existe-t-il deux ou trois précédents proches ? » retrouve ce que la question « existe-t-il un précédent proche ? » avait perdu.

La leçon dépasse le cas d’espèce : dans les deux sections, un résultat qui semblait être une propriété du « Matrix Profile » était en fait une propriété d’un choix de paramètre – K pour les dimensions, k pour les voisins. Rapporter qu’une méthode « détecte » ou « ne détecte pas » sans nommer ces choix ne veut rien dire. C’est la même exigence de précision que ML-10 réclamait des auteurs de benchmarks, appliquée cette fois à nous-mêmes.

Section 4 (annexe) – FMP-AE : le Matrix Profile comme perte structurée

Les sections précédentes ont traite le Matrix Profile comme un détecteur autonome. Cette annexe présente une seconde vie, plus récente : le Matrix Profile comme terme de perte à l’intérieur d’un réseau profond. Elle est volontairement descriptive – prose et schéma, sans implémentation – et sert de point d’ouverture vers la recherche en cours.

Le travail de référence est Fu et al., FMP-AE: A Hybrid Approach to Time Series Anomaly Detection (soumission ICLR 2025, OpenReview fErm1seIom, code publié à https://github.com/FyingE/FMP-AE).

La tension que FMP-AE cherche à résoudre

Les deux familles ont des défauts complémentaires.

Un auto-encodeur apprend à reconstruire le signal normal et signale ce qu’il reconstruit mal. Il capte des structures riches et non linéaires, mais il est précisément la cible de la critique de ML-10 : ayant une grande capacité, il peut apprendre à bien reconstruire aussi les anomalies, surtout si le jeu d’entraînement en contient. Sa performance dépend alors du benchmark autant que de la méthode.

Le Matrix Profile ne peut pas surapprendre, puisqu’il n’apprend rien. Mais il ne représente rien non plus : il ne fournit ni représentation compacte, ni modèle génératif, ni capacité à intégrer des variables exogènes.

FMP-AE combine les deux en faisant du Matrix Profile une contrainte imposée à l’espace latent de l’auto-encodeur, plutôt qu’un détecteur séparé.

L’architecture

flowchart LR
    X["Serie temporelle<br/>fenetree"] --> CNN["CNN 1D<br/>multi-canal<br/>(motifs locaux)"]
    CNN --> ENC["Encodeur<br/>Transformer"]
    ENC --> Z["Representation<br/>latente z"]
    Z --> DEC["Decodeur"]
    DEC --> XR["Reconstruction"]

    X -.-> MP["Matrix Profile<br/>calcule sur le signal"]

    XR --> L1["Perte de<br/>reconstruction"]
    MP --> L2["Perte MP<br/>inter-fenêtre<br/>(separation)"]
    Z --> L2
    MP --> L3["Perte MP<br/>intra-fenêtre<br/>(cohesion)"]
    Z --> L3

    L1 --> LOSS["Perte composite"]
    L2 --> LOSS
    L3 --> LOSS
    LOSS --> SCORE["Score d'anomalie"]

Les trois termes de la perte

Terme	Ce qu’il mesure	Ce qu’il apporte
Reconstruction	écart entre l’entrée et sa reconstruction	la capacité classique de l’auto-encodeur à modéliser le normal
MP inter-fenêtre	similarité entre segments distants, telle que le Matrix Profile la mesure	force l’espace latent à séparer les segments que le MP juge dissemblables
MP intra-fenêtre	cohérence interne d’un segment	force l’espace latent à regrouper ce que le MP juge semblable

Les deux termes issus du Matrix Profile jouent le rôle d’un squelette géométrique : ils disent au réseau quelle structure de voisinage son espace latent doit respecter. Le réseau garde sa liberté de représentation, mais ne peut plus la dépenser à rapprocher deux segments que le Matrix Profile séparé.

Pourquoi c’est intéressant après ML-10

L’argument de ML-10 était qu’un modèle à grande capacité finit par épouser les particularités du benchmark. FMP-AE répond en ancrant ce modèle sur une quantité qui, elle, ne s’ajuste à rien : le Matrix Profile est calcule sur le signal, pas appris. La régularisation transporte dans le modèle profond la propriété qui rendait le Matrix Profile robuste.

Il faut cependant énoncer la limite avec la même franchise. Yeh et al. montrent que le Matrix Profile seul est déjà compétitif sur 119 jeux de données ; l’apport de l’hybridation ne se joue donc pas sur le cas moyen, mais sur les cas où une représentation apprise ajoute vraiment quelque chose – signaux longs, exogènes multiples, anomalies dont la définition dépend d’un contexte que le Matrix Profile ne voit pas. Présenter FMP-AE comme « meilleur que le MP » serait exactement le raccourci que ML-10 reprochait à la littérature. La formulation défendable est : une façon d’importer la robustesse du MP dans une architecture qui, seule, ne l’a pas.

Exercices

Les trois exercices ci-dessous sont à compléter. Les cellules s’exécutent telles quelles (elles n’échouent pas), mais elles ne produisent rien de significatif tant que le code demande n’est pas écrit. Toutes les données et fonctions utiles ont été définies plus haut dans le notebook : construire_serie2, rang_anomalie, top_discords, profils_uni, M2, ANOM2, GRAINES.

Exercice 1 – Une stratégie de condensation alternative

La section 2 a comparé min, mean et max. Ces trois-la ne sont pas les seules options, et elles ont chacune un défaut : min et max reposent sur une seule dimension et sont donc sensibles à un capteur défaillant, tandis que mean se laisse tirer par une valeur extrême.

Implémentez et évaluez deux alternatives :

La médiane sur les dimensions : robuste à un capteur aberrant, contrairement à mean.
Un vote majoritaire : la fraction des dimensions dont le profil dépasse leur propre 95e centile. Ce score, entre 0 et 1, demande à une majorité de capteurs d’être d’accord.

Comparez leur rang à celui de min et mean sur les cinq graines. Attention au piège d’interprétation : si vous mesurez sur une seule graine, vous n’aurez pas de résultat, vous aurez une anecdote.

# --- Exercice 1 : condensation par mediane et par vote majoritaire ---

def condensation_mediane(profils):
    """Condense (d, l) -> (l,) par la mediane sur les dimensions.

    Args:
        profils: tableau (d, l) des profils univaries, un par capteur.
    Returns:
        Un vecteur de longueur l.
    """
    # TODO : renvoyer la mediane sur l'axe des dimensions (axis=0).
    # Indice : np.median accepte un argument axis, exactement comme np.mean.
    return None


def condensation_vote(profils, quantile=0.95):
    """Condense (d, l) -> (l,) par vote majoritaire.

    Pour chaque dimension, on calcule son propre seuil (le quantile demande de SON
    profil), puis le score est la fraction des dimensions qui depassent leur seuil.
    """
    # TODO Etape 1 : calculer un seuil PAR dimension.
    #   Indice : np.quantile(profils, quantile, axis=1) donne un vecteur de taille d.
    # TODO Etape 2 : comparer chaque profil a SON seuil (pensez au broadcasting :
    #   un seuil de forme (d, 1) se compare a des profils de forme (d, l)).
    # TODO Etape 3 : renvoyer la moyenne des booleens sur l'axe des dimensions.
    return None


def comparer_condensations():
    """Compare mediane et vote a min/mean sur toutes les graines de GRAINES."""
    # TODO : pour chaque graine, reconstruire la serie (construire_serie2),
    #   recalculer les profils univaries (stumpy.stump sur chaque capteur),
    #   puis appeler rang_anomalie sur chaque condensation et afficher un tableau.
    print("Exercice a completer : comparer mediane et vote majoritaire a min/mean.")


comparer_condensations()

Exercice a completer : comparer mediane et vote majoritaire a min/mean.

Exercice 2 – Choisir `k` pour le Matrix Profile à k plus proches voisins

La section 3b a montré qu’une anomalie répétée deux fois échappe à k = 1 et redevient visible à k = 2. La question naturelle est : jusqu’où monter ?

Le compromis à deux faces. Augmenter k protège contre les anomalies répétées k - 1 fois, mais élevé aussi le niveau général du profil (la distance au k-ième voisin croît avec k pour toutes les sous-séquences), ce qui réduit le contraste entre l’anomalie et le fond.

Tracez la courbe de contraste en fonction de k :

construisez une série avec r occurrences de la même anomalie, pour r = 1, 2, 3 ;
pour chaque r et chaque k de 1 à 6, calculez le rapport pic sur anomalie / 99e centile du fond – c’est le contraste ;
tracez les trois courbes sur un même graphique et concluez.

Formulez une règle explicite reliant le k à retenir au nombre de répétitions attendues, et dites ce qu’elle coûte quand ce nombre est surestimé.

# --- Exercice 2 : courbe de contraste en fonction de k ---

def contraste(profil, debuts, largeur=70, marge=None):
    """Rapport (pic sur les zones anormales) / (99e centile du fond).

    Un contraste proche de 1 signifie que l'anomalie est noyee ; plus il est grand,
    mieux elle se detache.
    """
    marge = marge if marge is not None else M3
    # TODO Etape 1 : construire les zones anormales (une par debut), en tolerant
    #   une marge de `marge` points AVANT chaque debut (cf. rang_anomalie).
    # TODO Etape 2 : masquer ces zones pour obtenir le fond.
    # TODO Etape 3 : renvoyer pic / np.quantile(fond, 0.99).
    return None


def courbe_contraste(k_max=6, repetitions=(1, 2, 3)):
    """Trace le contraste en fonction de k, pour plusieurs nombres de repetitions."""
    # TODO : pour chaque r dans repetitions, construire la serie (construire_serie3
    #   accepte n_occurrences ; il faudra etendre DEBUTS pour aller jusqu'a 3 --
    #   pensez a garder des debuts multiples de FS pour que les formes restent alignees),
    #   appeler stumpy.stump(serie, M3, k=k_max), puis tracer contraste vs k.
    # Indice : une anomalie repetee r fois devrait rester noyee tant que k < r.
    print("Exercice a completer : tracer le contraste en fonction de k.")


courbe_contraste()

Exercice a completer : tracer le contraste en fonction de k.

Exercice 3 – Verdict honnête sur une anomalie subtile multivariée

Cet exercice est le plus important, parce qu’il porte sur la méthode et non sur le code.

Fabriquez une nouvelle anomalie subtile, de votre choix, dans la série à trois capteurs. Quelques pistes : une inversion de la relation de phase entre deux capteurs ; une dérive lente de l’un d’eux ; une perte de corrélation où les trois capteurs deviennent indépendants sans que leurs distributions changent.

Confrontez-y les trois familles vues dans la série : l’ACP de ML-9, la carte de contrôle de ML-10, et le Matrix Profile multidimensionnel de ce notebook.

Le livrable n’est pas un classement, c’est un verdict argumenté qui répond à trois questions :

Qui attrape quoi ? Avec quel rang, et sur combien de graines ? Un détecteur qui réussit sur une graine et échoue sur quatre autres n’a pas « partiellement réussi » : il a échoué.
Pourquoi ? Reliez chaque échec à une propriété structurelle du détecteur, pas à un réglage. Le raisonnement d’invariance par permutation de la section 1 est le modèle à suivre : il prouve l’aveuglement au lieu de le constater.
Qu’est-ce que cela ne prouve pas ? Énoncez au moins une limite de votre propre protocole – données synthétiques, une seule famille d’anomalie, une seule longueur de fenêtre m.

Ce troisième point est celui que la littérature critiquée par ML-10 omet le plus souvent. Un résultat dont on ne sait pas énoncer les limites n’est pas un résultat solide, c’est un résultat dont les limites n’ont pas encore été trouvées.

# --- Exercice 3 : construire une anomalie subtile et rendre un verdict argumente ---

def construire_anomalie_subtile(graine=7):
    """Construit une serie (3, N2) portant VOTRE anomalie subtile.

    Contrainte a respecter pour que l'exercice ait un sens : les distributions
    marginales de chaque capteur doivent rester inchangees dans la fenetre anormale
    (verifiez-le, comme le fait la cellule de la section 2). Sans cette contrainte,
    l'anomalie devient ponctuelle et la carte de controle la resout : le probleme
    redevient trivial, au sens exact de ML-10.
    """
    # TODO : partir de construire_serie2 et y injecter votre anomalie.
    # Indice : les tableaux `freq_conjointe` et `freq_propre` du generateur sont les
    #   deux leviers naturels ; un dephasage s'obtient en ajoutant une constante a
    #   la phase d'un seul capteur sur une fenetre.
    return None


def verdict_comparatif(n_graines=5):
    """Confronte ACP (ML-9), carte de controle (ML-10) et MP multidim sur l'anomalie."""
    # TODO Etape 1 : verifier que les marginales sont bien inchangees dans la fenetre.
    # TODO Etape 2 : calculer les rangs des trois familles sur n_graines realisations.
    # TODO Etape 3 : rediger le verdict -- qui attrape quoi, pourquoi, et ce que
    #   l'experience NE prouve PAS.
    resultat = None  # TODO etudiant : le tableau des rangs par detecteur
    print("Exercice a completer : rendre un verdict argumente en trois points.")
    return resultat


verdict_comparatif()

Exercice a completer : rendre un verdict argumente en trois points.

Conclusion

Ce que ce notebook a montré

Nous sommes partis d’une question posée par ML-10 : si les benchmarks TSAD sont en partie triviaux, quel outil résiste à la critique ? Le Matrix Profile y répond par construction – n’apprenant rien, il ne peut rien surapprendre. Les mesures conduites ici confirment qu’il détecte des anomalies contextuelles que la carte de contrôle ne peut pas voir, et l’argument d’invariance par permutation explique pourquoi cette limite est structurelle et non perfectible.

L’extension multidimensionnelle apporte le résultat le moins attendu du notebook. Sur une anomalie conjointe faible noyée parmi douze perturbations individuelles plus fortes :

l’ACP de ML-9 et la carte de contrôle de ML-10 sont aveugles ;
le Matrix Profile univarié la voit, mais la classe derrière les distracteurs ;
le Matrix Profile multidimensionnel la place en tête à condition de condenser par min ou d’utiliser K = 1 ;
avec max ou K = 3, le même Matrix Profile multidimensionnel la manque complètement.

Le facteur décisif n’est donc pas « univarié contre multidimensionnel », mais le choix de la stratégie de condensation, qui encode une hypothèse sur le nombre de capteurs concernés. Ce choix se déclare ; il ne se règle pas après coup.

La section sur le k-ième voisin ajoute une réserve de même nature : une anomalie survenue deux fois à l’identique disparaît du profil standard, et seul un k supérieur à 1 la restaure.

Ce que ce notebook ne montre pas

Trois limites, à énoncer puisque c’est ce que nous demandons à l’exercice 3.

Les données sont synthétiques. Elles ont été construites pour rendre un mécanisme visible et reproductible, pas pour représenter un procédé industriel. Yeh et al. valident sur 119 jeux réels ; nous validons un raisonnement, pas une performance.

Une seule longueur de fenêtre m = 40 est utilisée. Le Matrix Profile y est sensible : une anomalie plus courte ou plus longue que m peut échapper au profil. Les variantes multi-échelle (pan matrix profile) traitent ce point et sortent du cadre de ce notebook.

Enfin, la comparaison porte sur le rang de l’anomalie parmi les discords, pas sur une courbe ROC complète. C’est la métrique pertinente pour un opérateur qui traite ses alertes par ordre de priorité, mais elle ne résume pas tout le comportement des détecteurs.

Pour aller plus loin

Yeh, C.-C. M. et al. (2024). Matrix Profile for Anomaly Detection on Multidimensional Time Series. arXiv:2409.09298. Code : https://github.com/mcyeh/mmpad_tsb (CC BY 4.0).
Fu, Y. et al. (2025, soumission ICLR). FMP-AE: A Hybrid Approach to Time Series Anomaly Detection. OpenReview fErm1seIom. Code : https://github.com/FyingE/FMP-AE.
Documentation stumpy : https://stumpy.readme.io/ – en particulier les tutoriels sur stump, mstump et le pan matrix profile.
Note compagnon : Flaws des benchmarks TSAD et Matrix Profile – synthèse croisée Wu-Keogh 2020 / TSB-AD 2024 / Yeh 2024 / Fu ICLR 2025, et lecture du fil pédagogique ML-9 → ML-10 → ML-11 dans la série. ***

Navigation : ML-9 Détection d’anomalies | ML-10 Pièges des benchmarks | Index de la série

Retour au sommet

Ce que vous saurez faire à la fin

Prérequis

Bibliothèque

Installation et versions

Section 1 – Le Matrix Profile univarié

Définition

Lecture du profil

Le jeu de données de la section 1

Lecture du résultat

Lecture du résultat

Lecture du résultat

Lecture de la figure

Section 2 – L’extension multidimensionnelle

Le problème

Le tenseur des distances

Voie A – condensation naïve (agréger après)

Voie B – mSTAMP (agréger avant)

Le jeu de données de la section 2

Lecture du résultat

Lecture du résultat

Lecture du résultat

Lecture du résultat

Voie A ou voie B ?

Lecture du résultat

Section 3 – Comparaison honnête : Matrix Profile, ACP et carte de contrôle

Lecture du résultat – le verdict honnête

Lecture de la figure

Section 3b – Le Matrix Profile à k plus proches voisins

Le problème dit du « discord jumeau »

Le correctif

Lecture du résultat

Section 4 (annexe) – FMP-AE : le Matrix Profile comme perte structurée

La tension que FMP-AE cherche à résoudre

L’architecture

Les trois termes de la perte

Pourquoi c’est intéressant après ML-10

Exercices

Exercice 1 – Une stratégie de condensation alternative

Exercice 2 – Choisir k pour le Matrix Profile à k plus proches voisins

Exercice 3 – Verdict honnête sur une anomalie subtile multivariée

Conclusion

Ce que ce notebook a montré

Ce que ce notebook ne montre pas

Pour aller plus loin

Exercice 2 – Choisir `k` pour le Matrix Profile à k plus proches voisins
