Lab 5 - De la Visualisation au Machine Learning

Navigation : Lab 4 << | Index | >> Lab 6

Objectifs d’apprentissage

À la fin de ce laboratoire, vous saurez : 1. Réaliser une analyse exploratoire avec des visualisations (EDA) 2. Utiliser seaborn et matplotlib pour explorer des données 3. Construire un premier modèle de classification supervisée 4. Évaluer la performance d’un modèle avec l’accuracy

Prérequis

  • Avoir complété le Lab 4 (nettoyage de données avec Pandas)
  • Fichier transactions.csv généré dans le Lab 4
  • Notions de base en statistiques

Durée estimée : 40-50 minutes

Contexte : Le Lab 4 nous a fourni un jeu de données propre sur les transactions. Notre objectif est maintenant de le “faire parler” en utilisant la visualisation de données, puis de construire un premier modèle de Machine Learning capable de faire des prédictions.

  • Étape 1 : Préparation des Données
import pandas as pd
from pathlib import Path

# Resolution robuste (cf. Lab 4) : fonctionne depuis n'importe quel CWD
_data = Path('../Lab4-DataWrangling/transactions.csv')
if not _data.exists():
    for _p in [Path.cwd(), *Path.cwd().parents]:
        _candidate = _p / 'MyIA.AI.Notebooks/ML/DataScienceWithAgents/Track1-LangChain/Day3-Data-Agents/Labs/Lab4-DataWrangling' / 'transactions.csv'
        if _candidate.exists():
            _data = _candidate
            break

# Charger les données depuis le lab précédent
df = pd.read_csv(_data)

# Ré-appliquer les étapes de nettoyage du Lab 4 (révision)

# 1. Gestion des valeurs manquantes - supprimer les lignes sans quantité
df.dropna(subset=['quantite'], inplace=True)
df['prix_unitaire'] = df['prix_unitaire'].fillna(df['prix_unitaire'].median())

# 2. Correction des types de données
df['date'] = pd.to_datetime(df['date'], format='mixed')
df['quantite'] = df['quantite'].astype(int)

# 3. Création de la colonne 'chiffre_affaires'
df['chiffre_affaires'] = df['quantite'] * df['prix_unitaire']

df.head()
date id_produit categorie quantite prix_unitaire chiffre_affaires
0 2023-10-01 A101 Electronique 5 120.0 600.0
1 2023-10-01 B202 Livre 10 15.5 155.0
2 2023-10-02 A101 Electronique 3 75.9 227.7
3 2023-10-03 C303 Maison 2 75.9 151.8
4 2023-10-03 B202 Livre 6 15.5 93.0
  • Étape 2 : Analyse Exploratoire par la Visualisation (EDA)
import matplotlib.pyplot as plt
import seaborn as sns

# Style des graphiques
sns.set_style("whitegrid")

print("Bibliotheques de visualisation chargees (matplotlib, seaborn) - style 'whitegrid' applique")
Bibliotheques de visualisation chargees (matplotlib, seaborn) - style 'whitegrid' applique

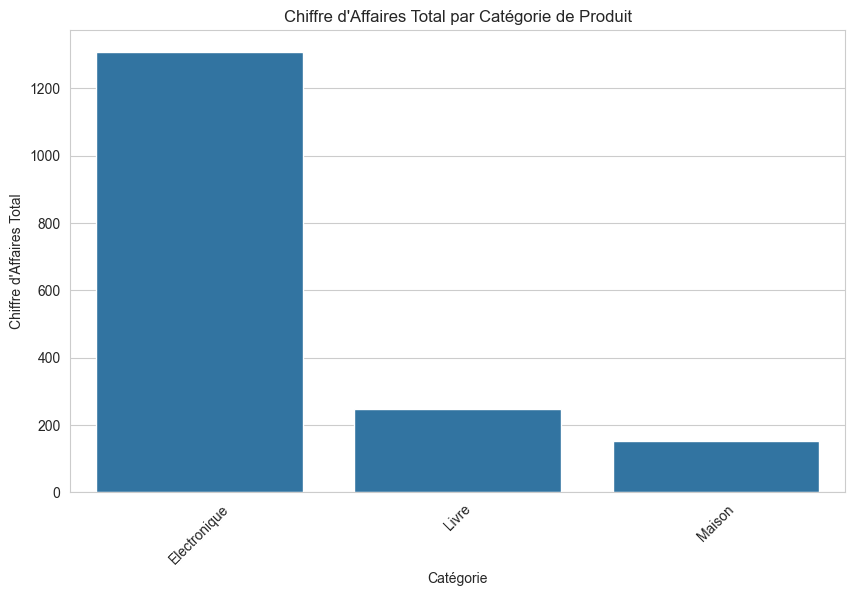

Visualisation 1 : Chiffre d’affaires total par catégorie

plt.figure(figsize=(10, 6))
sns.barplot(x='categorie', y='chiffre_affaires', data=df, estimator=sum, errorbar=None)
plt.title("Chiffre d'Affaires Total par Catégorie de Produit")
plt.xlabel("Catégorie")
plt.ylabel("Chiffre d'Affaires Total")
plt.xticks(rotation=45)
plt.show()

Interprétation : Ce graphique nous montre quelles catégories de produits génèrent le plus de revenus. Exécutez les cellules ci-dessus pour visualiser les résultats et identifier les catégories les plus performantes.

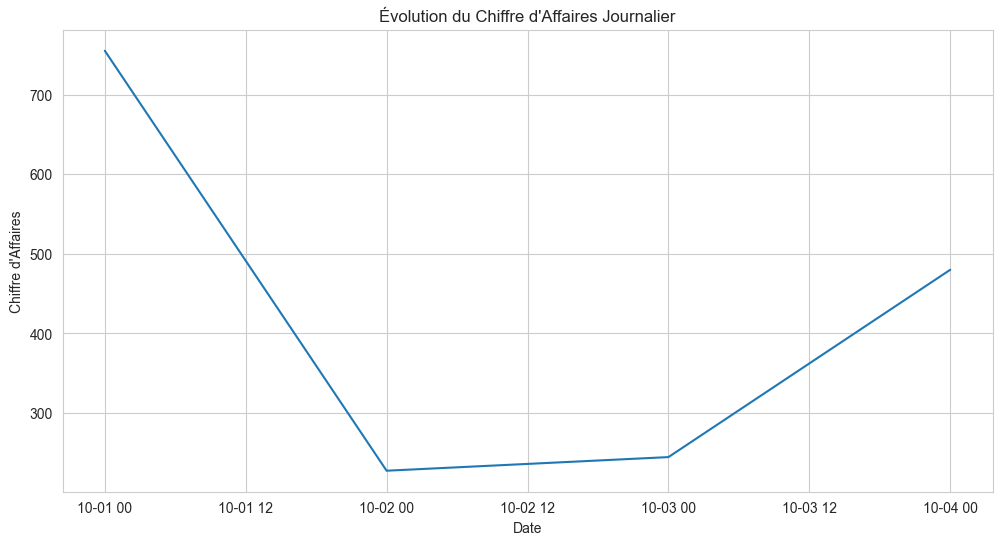

Visualisation 2 : Évolution du chiffre d’affaires journalier

daily_revenue = df.groupby('date')['chiffre_affaires'].sum().reset_index()

plt.figure(figsize=(12, 6))
sns.lineplot(x='date', y='chiffre_affaires', data=daily_revenue)
plt.title("Évolution du Chiffre d'Affaires Journalier")
plt.xlabel("Date")
plt.ylabel("Chiffre d'Affaires")
plt.show()

Interprétation : Ce graphique linéaire permet de visualiser les tendances des ventes au fil du temps. Exécutez les cellules pour repérer d’éventuelles saisonnalités, pics de vente, ou périodes de creux.

  • Étape 3 : Introduction au Machine Learning - Classification

Régression logistique

Pour cette première tâche de classification supervisée, nous utilisons la régression logistique : un modèle linéaire qui estime la probabilité d’appartenance à chaque classe via la fonction logistique (sigmoïde). C’est l’un des classifieurs les plus utilisés et les plus interprétables ; introduit formellement par Cox (1958) pour la régression de variables binaires, il reste une référence pédagogique incontournable. Scikit-learn l’expose via la classe LogisticRegression.

Problématique : Pouvons-nous prédire la catégorie d’un produit en nous basant uniquement sur son prix_unitaire et la quantite vendue ?

from sklearn.model_selection import train_test_split
from sklearn.linear_model import LogisticRegression
from sklearn.metrics import accuracy_score

# Définir les features (X) et la target (y)
features = ['prix_unitaire', 'quantite']
target = 'categorie'

# S'assurer qu'il n'y a pas de valeurs manquantes dans les features
df_clean = df.dropna(subset=features + [target])

X = df_clean[features]
y = df_clean[target]

# Diviser les données en ensembles d'entraînement et de test
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.3, random_state=42)

print(f"Donnees preparees : {len(X_train)} echantillons d'entrainement, {len(X_test)} de test")
print(f"Features utilisees : {features} | Target : {target}")
Donnees preparees : 4 echantillons d'entrainement, 2 de test
Features utilisees : ['prix_unitaire', 'quantite'] | Target : categorie

Entraînement et Évaluation du modèle

# Instancier et entraîner le modèle
model = LogisticRegression()
model.fit(X_train, y_train)

# Faire des prédictions
y_pred = model.predict(X_test)

# Calculer la précision
accuracy = accuracy_score(y_test, y_pred)

print(f"Précision du modèle : {accuracy:.2f}")
Précision du modèle : 1.00

Interprétation du score : Le score de précision (accuracy) nous indique le pourcentage de prédictions correctes que notre modèle a faites sur l’ensemble de test. Exécutez les cellules ci-dessus pour obtenir le score, puis interprétez-le : - > 0.7 : le modèle distingue bien les catégories à partir du prix et de la quantité. - 0.4-0.7 : les features choisies donnent des résultats mitigés. - < 0.4 : le prix et la quantité seuls ne suffisent pas à différencier les catégories de produits.

Conclusion

Félicitations ! Vous avez acquis deux compétences fondamentales en Data Science : 1. L’analyse exploratoire par la visualisation, pour comprendre vos données. 2. La modélisation prédictive, pour utiliser vos données afin de faire des prédictions.

Lien avec les agents d’IA : Ce processus que nous avons mené manuellement peut être entièrement automatisé par un agent d’IA. Imaginez pouvoir demander simplement : “Analyse les ventes du trimestre dernier, identifie les 3 meilleures catégories de produit, et construis un modèle pour prédire la catégorie des nouveaux produits.”

Pour ce faire, l’agent utiliserait des outils (tools) qui encapsuleraient la logique que nous venons d’écrire avec pandas, seaborn et sklearn. Le rôle de l’agent est d’orchestrer ces outils pour répondre à la demande de l’utilisateur.

Exemple guidé

À vous de pratiquer la visualisation et la classification binaire !

Retour au sommaire : Index ML

# Exercice : Creez une nouvelle visualisation et entrainez un autre modele
# 1. Creez un graphique montrant le prix moyen par categorie
# 2. Entrainez un modele pour predire si le chiffre d'affaires est > 50

# --- Exercice 1 : Prix moyen par categorie ---
# Exercice: Calculez le prix moyen par categorie avec groupby
# Indice: df.groupby('categorie')['prix_unitaire'].mean().reset_index()
prix_moyen = None  # Remplacez None

# Exercice: Creez un barplot avec seaborn
# Indice: sns.barplot(x=..., y=..., data=prix_moyen)
# plt.figure(figsize=(10, 6))
# ...
# plt.title("Prix Moyen par Categorie")
# plt.show()

# --- Exercice 2 : Classification binaire ---
# Exercice: Creez une colonne binaire 'ca_eleve' (1 si chiffre_affaires > 50, 0 sinon)
# Indice: (df_clean['chiffre_affaires'] > 50).astype(int)
# df_clean['ca_eleve'] = None  # Remplacez None

# Exercice: Definissez X (features) et y (target), puis split train/test
# Indice: memes features que l'exemple guide (prix_unitaire, quantite)
# X_bin = None
# y_bin = None

# Exercice: Entrainez un LogisticRegression et evaluez l'accuracy
# Indice: meme pattern que l'etape 3 (fit, predict, accuracy_score)
# model_bin = LogisticRegression()
# ...
# print(f"Precision du modele binaire (CA > 50) : {accuracy_bin:.2f}")

Exercice 2 : Analyse de la distribution des prix

La comprehension de la distribution des variables est essentielle avant de construire un modèle. Vous allez créer un histogramme et un boxplot pour analyser la repartition des prix unitaires par catégorie.

Objectif : Visualiser la distribution de prix_unitaire avec un histogramme global et un boxplot par catégorie.

Indices : - Utilisez sns.histplot() avec le paramètre bins pour l’histogramme - Utilisez sns.boxplot() avec x='catégorie' et y='prix_unitaire' pour le boxplot - Utilisez plt.subplots(1, 2, figsize=(14, 5)) pour afficher les deux graphiques cote a cote

# Exercice 2 : Distribution des prix unitaires
# Creez un histogramme et un boxplot pour analyser les prix

# Etape 1: Creez une figure avec deux sous-graphiques (1 ligne, 2 colonnes)
# Indice: fig, axes = plt.subplots(1, 2, figsize=(14, 5))

# Etape 2: Histogramme de la distribution globale des prix
# Indice: sns.histplot(data=df, x='prix_unitaire', bins=10, ax=axes[0])
# axes[0].set_title("Distribution des prix unitaires")

# Etape 3: Boxplot des prix par categorie
# Indice: sns.boxplot(data=df, x='categorie', y='prix_unitaire', ax=axes[1])
# axes[1].set_title("Prix unitaires par categorie")

# plt.tight_layout()
# plt.show()

print("Exercice 2 a completer : distribution des prix avec histogramme et boxplot")
Exercice 2 a completer : distribution des prix avec histogramme et boxplot

Exercice 3 : Evaluation avec la matrice de confusion

L’accuracy seule ne suffit pas toujours a evaluer un modèle de classification. Vous allez utiliser la matrice de confusion et le rapport de classification pour obtenir une vue detaillee des performances de votre modèle par catégorie.

Objectif : Afficher la matrice de confusion et le rapport de classification du modèle LogisticRegression entraine precedemment.

Indices : - Importez confusion_matrix et classification_report depuis sklearn.metrics - Utilisez confusion_matrix(y_test, y_pred) pour obtenir la matrice - Utilisez sns.heatmap() pour visualiser la matrice de confusion - Appelez classification_report(y_test, y_pred) pour le rapport detaille

# Exercice 3 : Matrice de confusion et rapport de classification
# Evaluez plus finement les performances du modele de classification

# Etape 1: Importez les metriques
# Indice: from sklearn.metrics import confusion_matrix, classification_report

# Etape 2: Calculez la matrice de confusion
# Indice: cm = confusion_matrix(y_test, y_pred, labels=model.classes_)
cm = None  # Remplacez None

# Etape 3: Affichez la matrice avec un heatmap seaborn
# Indice: sns.heatmap(cm, annot=True, fmt='d', xticklabels=model.classes_, yticklabels=model.classes_)
# plt.xlabel("Predit")
# plt.ylabel("Reel")
# plt.title("Matrice de confusion")
# plt.show()

# Etape 4: Affichez le rapport de classification
# Indice: print(classification_report(y_test, y_pred))

print("Exercice 3 a completer : matrice de confusion et rapport de classification")
Exercice 3 a completer : matrice de confusion et rapport de classification

Exercice 4 : Courbe ROC et evaluation visuelle du modèle

L’accuracy et la matrice de confusion donnent une vision globale, mais la courbe ROC (Receiver Operating Characteristic) permet de visualiser le compromis entre le taux de vrais positifs et le taux de faux positifs a différents seuils de decision. Vous allez tracer la courbe ROC pour la classification binaire (chiffre d’affaires eleve vs. bas).

Objectif : Construire une cible binaire (ca_eleve = 1 si chiffre_affaires > 50), entrainer un LogisticRegression, puis tracer la courbe ROC avec sklearn.metrics.roc_curve.

Indices : - Créez la cible binaire : df_clean['ca_eleve'] = (df_clean['chiffre_affaires'] > 50).astype(int) - Utilisez roc_curve(y_test_bin, y_proba) ou y_proba = model.predict_proba(X_test_bin)[:, 1] - Tracez avec plt.plot(fpr, tpr) et ajoutez la diagonale de reference plt.plot([0,1], [0,1], '--', color='gray') - Calculez l’AUC avec roc_auc_score(y_test_bin, y_proba)

Référence. La courbe ROC et l’AUC sont issues de la théorie du signal (radars, années 1950) et popularisées en apprentissage automatique par Fawcett (2006), An Introduction to ROC Analysis, Pattern Recognition Letters 27(8):861-874. L’AUC (aire sous la courbe) résume la performance du classifieur sur tous les seuils.

# Exercice 4 : Courbe ROC pour la classification binaire
# Construisez un modele binaire et tracez la courbe ROC

# Etape 1: Creez la cible binaire
# Indice: df_clean['ca_eleve'] = (df_clean['chiffre_affaires'] > 50).astype(int)
df_clean['ca_eleve'] = None  # TODO etudiant

# Etape 2: Preparez les donnees (features, target, split)
# Indice: X_bin = df_clean[['prix_unitaire', 'quantite']]
# Indice: y_bin = df_clean['ca_eleve']
# Indice: X_train_bin, X_test_bin, y_train_bin, y_test_bin = train_test_split(X_bin, y_bin, test_size=0.3, random_state=42)

# Etape 3: Entrainez le modele et obtenez les probabilites
# Indice: model_bin = LogisticRegression()
# Indice: model_bin.fit(X_train_bin, y_train_bin)
# Indice: y_proba = model_bin.predict_proba(X_test_bin)[:, 1]
y_proba = None  # TODO etudiant

# Etape 4: Tracez la courbe ROC
# Indice: from sklearn.metrics import roc_curve, roc_auc_score
# Indice: fpr, tpr, thresholds = roc_curve(y_test_bin, y_proba)
# Indice: auc = roc_auc_score(y_test_bin, y_proba)
# plt.figure(figsize=(8, 6))
# plt.plot(fpr, tpr, linewidth=2, label=f'ROC (AUC = {auc:.2f})')
# plt.plot([0, 1], [0, 1], '--', color='gray', label='Hasard')
# plt.xlabel('Taux de faux positifs')
# plt.ylabel('Taux de vrais positifs')
# plt.title('Courbe ROC - Classification binaire (CA > 50)')
# plt.legend()
# plt.grid(True, alpha=0.3)
# plt.show()

print("Exercice 4 a completer : courbe ROC et AUC")
Exercice 4 a completer : courbe ROC et AUC

References

  1. D. R. Cox, The Regression Analysis of Binary Sequences, Journal of the Royal Statistical Society: Series B (Methodological) 20(2), 1958, pp. 215-232. Origine formelle de la régression logistique pour les variables binaires — classifieur central de l’Étape 3 de ce laboratoire.
  2. T. Fawcett, An Introduction to ROC Analysis, Pattern Recognition Letters 27(8), 2006, pp. 861-874. Référence canonique de la courbe ROC et de l’AUC (Exercice 4).
  3. F. Pedregosa et al., Scikit-learn: Machine Learning in Python, JMLR 12, 2011, pp. 2825-2830. Implémentation LogisticRegression / roc_curve / train_test_split — référence détaillée au Lab 1.
  4. J. W. Tukey, Exploratory Data Analysis, Addison-Wesley, 1977. Cadre de l’EDA (Étape 2) — référence détaillée au Lab 4.
