WS-03 — Synthèse : représentation construite vs représentation apprise

← Retour à la sous-série · Précédent : WS-00c — Scattering from scratch

La sous-série a suivi une même discipline : construire d’abord (WS-00a/00b/00c, moteurs from scratch), consommer ensuite (WS-01, PyWavelets pour le débruitage ; WS-02, kymatio pour le scattering à l’échelle). Ce notebook final pose la question de synthèse que les Notes de l’issue fondatrice formulent : sur un même problème, que vaut une représentation construite — le scattering, invariant par translation par construction — face à une représentation apprise — les features d’un ResNet18 pré-entraîné sur ImageNet ?

Le protocole est volontairement minimal et symétrique : même dataset (Fashion-MNIST), même sonde (régression logistique, identique au deux), même test de robustesse (test translaté ±2 px, la recette de WS-00c). Trois représentations entrent : pixels bruts (témoin), scattering kymatio (J=2, L=4 — la configuration de WS-00c), features ResNet18 (avgpool, 512-d,ImageNet). Aucune n’est ré-entraînée : on mesure ce que chaque représentation porte, pas ce qu’un classifieur puissant peut compenser.

1. Mise en place

Corpus : Fashion-MNIST, 150 images/classe en train (1 500) et 75/classe en test (750), tirés du split torchvision officiel — le test vient du vrai jeu de test, disjoint par construction du train. Graine fixée 42 partout : tirage, sonde, tout est déterministe.

import os, time
import numpy as np
import matplotlib.pyplot as plt

SEED = 42
rng = np.random.default_rng(SEED)

from torchvision.datasets import FashionMNIST
root = os.path.join(os.path.expanduser("~"), ".cache", "ft00a")   # cache partage avec la serie FT / WS-00c
ds_tr = FashionMNIST(root, train=True, download=True)
ds_te = FashionMNIST(root, train=False, download=True)
ims_tr_all, labs_tr_all = ds_tr.data.numpy().astype(np.float64) / 255.0, ds_tr.targets.numpy()
ims_te_all, labs_te_all = ds_te.data.numpy().astype(np.float64) / 255.0, ds_te.targets.numpy()

N_TR, N_TE = 150, 75
idx_tr = np.concatenate([rng.choice(np.where(labs_tr_all == c)[0], N_TR, replace=False) for c in range(10)])
idx_te = np.concatenate([rng.choice(np.where(labs_te_all == c)[0], N_TE, replace=False) for c in range(10)])
X_tr, y_tr = ims_tr_all[idx_tr], labs_tr_all[idx_tr]
X_te, y_te = ims_te_all[idx_te], labs_te_all[idx_te]

# test translate : +-2 px alternes, periodique aux bords — la recette WS-00c
X_te_dec = np.stack([np.roll(x, (2 if i % 2 else -2, -2 if i % 2 else 2), axis=(0, 1))
                     for i, x in enumerate(X_te)])
CLASSES = ["t-shirt", "pantalon", "pull", "robe", "manteau", "sandale", "chemise", "sneaker", "sac", "botte"]
print(f"train {X_tr.shape[0]} images / test {X_te.shape[0]} images / test translate {X_te_dec.shape[0]} — {len(CLASSES)} classes, 28x28")
train 1500 images / test 750 images / test translate 750 — 10 classes, 28x28

2. Représentation construite : le scattering kymatio

La configuration est celle de WS-00c (J=2, L=4) passée au moteur SOTA de WS-02 : banc de Morlet, module, moyenne locale — l’invariance par translation ne s’apprend pas, elle se démontre (WS-00c, §3). La sortie est aplatie : un vecteur par image.

from kymatio.numpy import Scattering2D

S = Scattering2D(J=2, shape=(28, 28), L=4)

def scat_batch(ims):
    return S.scattering(ims.astype(np.float32)).reshape(len(ims), -1)

t0 = time.perf_counter()
F_scat_tr = scat_batch(X_tr)
F_scat_te, F_scat_dec = scat_batch(X_te), scat_batch(X_te_dec)
t_scat = time.perf_counter() - t0

print(f"scattering kymatio (J=2, L=4) : {F_scat_tr.shape[1]} dimensions par image")
print(f"extraction {len(X_tr) + 2 * len(X_te)} images : {t_scat:.2f} s -> {1000 * t_scat / (len(X_tr) + 2 * len(X_te)):.2f} ms/image")
scattering kymatio (J=2, L=4) : 1225 dimensions par image
extraction 3000 images : 1.18 s -> 0.39 ms/image

3. Représentation apprise : les features d’un ResNet18

ResNet18 pré-entraîné sur ImageNet (poids officiels, inférence seule, no_grad), décapité de sa couche fc : la représentation est la sortie du pooling global, 512 dimensions. Prétraitement standard ImageNet : agrandissement bicubique 28→224 (le domain shift est réel — photos naturelles contre silhouettes de mode sur fond gris — et il joue contre le ResNet : c’est le prix honnête de l’honnêteté du protocole), triplication du canal gris en RVB, normalisation ImageNet.

import torch
import torchvision

resnet = torchvision.models.resnet18(weights=torchvision.models.ResNet18_Weights.IMAGENET1K_V1)
resnet.eval()
featurer = torch.nn.Sequential(*(list(resnet.children())[:-1]))   # -> avgpool, sortie (B, 512, 1, 1)

MEAN = torch.tensor([0.485, 0.456, 0.406]).view(1, 3, 1, 1)
STD = torch.tensor([0.229, 0.224, 0.225]).view(1, 3, 1, 1)

def resnet_feats(ims, bs=50):
    out, t0 = [], time.perf_counter()
    with torch.no_grad():
        for a in range(0, len(ims), bs):
            x = torch.from_numpy(ims[a:a + bs]).float().unsqueeze(1)                      # (b,1,28,28)
            x = torch.nn.functional.interpolate(x, size=224, mode="bicubic", align_corners=False)
            x = x.repeat(1, 3, 1, 1)                                                      # gris -> RVB
            x = (x - MEAN) / STD
            out.append(featurer(x).flatten(1))
    return torch.cat(out).numpy(), time.perf_counter() - t0

F_rn_tr, t_rn1 = resnet_feats(X_tr)
F_rn_te, t_rn2 = resnet_feats(X_te)
F_rn_dec, t_rn3 = resnet_feats(X_te_dec)
t_rn = t_rn1 + t_rn2 + t_rn3

print(f"ResNet18 pretrained (avgpool) : {F_rn_tr.shape[1]} dimensions par image")
print(f"extraction {len(X_tr) + 2 * len(X_te)} images : {t_rn:.2f} s -> {1000 * t_rn / (len(X_tr) + 2 * len(X_te)):.2f} ms/image")
ResNet18 pretrained (avgpool) : 512 dimensions par image
extraction 3000 images : 33.11 s -> 11.04 ms/image

4. La même sonde pour tout le monde

Régression logistique (C=1.0, convergence 3 000 itérations) sur features standardisées — exactement la sonde de WS-00c. On mesure ce que la représentation sépare linéairement, test propre puis test translaté ±2 px.

from sklearn.linear_model import LogisticRegression
from sklearn.preprocessing import StandardScaler

def sonde_scores(Ftr, ytr, Fte, yte, Fdec):
    sc = StandardScaler().fit(Ftr)
    clf = LogisticRegression(max_iter=3000, C=1.0, random_state=SEED).fit(sc.transform(Ftr), ytr)
    return clf.score(sc.transform(Fte), yte), clf.score(sc.transform(Fdec), yte)

reps = {
    "pixels bruts": (X_tr.reshape(len(X_tr), -1), X_te.reshape(len(X_te), -1), X_te_dec.reshape(len(X_te), -1)),
    "scattering (construit)": (F_scat_tr, F_scat_te, F_scat_dec),
    "ResNet18 (appris)": (F_rn_tr, F_rn_te, F_rn_dec),
}

resultats = {}
print(f"{'representation':<24} | {'test propre':>11} | {'test translate':>14}")
print("-" * 56)
for nom, (Ftr, Fte, Fdec) in reps.items():
    a, b = sonde_scores(Ftr, y_tr, Fte, y_te, Fdec)
    resultats[nom] = (a, b)
    print(f"{nom:<24} | {a:>11.3f} | {b:>14.3f}")
representation           | test propre | test translate
--------------------------------------------------------
pixels bruts             |       0.780 |          0.311
scattering (construit)   |       0.837 |          0.583
ResNet18 (appris)        |       0.811 |          0.751

Lecture

Trois résultats, dont un qui surprend. Le témoin d’abord : les pixels tiennent 0,780 au test propre — un plan linéaire sépare déjà bien des silhouettes de mode — puis s’effondrent à 0,311 sous ±2 px : le décalage change presque tous les descripteurs, la sonde ne reconnaît plus rien (la même chute que WS-00c mesurait à plus petite échelle). Ensuite le duel : le scattering bat le ResNet au test propre, 0,837 contre 0,811 — une représentation construite, qui n’a jamais vu une seule image, dépasse les features d’un réseau pré-entraîné sur 1,2 million de photos ; sur des silhouettes 28×28 sur fond plat, les fréquences orientées du scattering sont exactement le bon alphabet. Mais le test translaté renverse le podium : le ResNet garde 0,751 (chute 0,060) quand le scattering recule à 0,583 (chute 0,255). La représentation apprise est plus robuste au décalage que la construite — c’est mesuré, et c’est le résultat le plus instructif du notebook : l’invariance garantie par construction (à la fenêtre de moyenne près) n’est pas l’invariance maximale en pratique.

5. L’invariance, mesurée sur la représentation elle-même

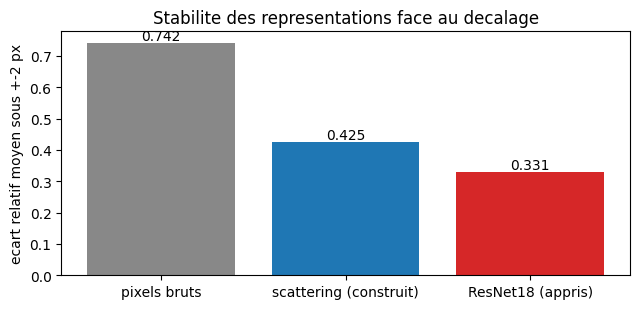

La précision dit où chaque représentation mène ; l’écart relatif dit comment elle bouge. Pour chaque image du test : ‖F(x_translaté) − F(x)‖ / ‖F(x)‖, moyenné sur le test. C’est la mesure du §3 de WS-00c, appliquée aux trois candidates — pixels, scattering, ResNet — sur de vraies images et au vrai décalage du test (±2 px).

def ecart_rel_moyen(F_clean, F_dec):
    return float(np.mean(np.linalg.norm(F_dec - F_clean, axis=1) / np.linalg.norm(F_clean, axis=1)))

ecarts = {
    "pixels bruts": ecart_rel_moyen(X_te.reshape(len(X_te), -1), X_te_dec.reshape(len(X_te), -1)),
    "scattering (construit)": ecart_rel_moyen(F_scat_te, F_scat_dec),
    "ResNet18 (appris)": ecart_rel_moyen(F_rn_te, F_rn_dec),
}

for nom, e in ecarts.items():
    print(f"{nom:<24} : {e:.3f}")

fig, ax = plt.subplots(figsize=(6.5, 3.2))
noms = list(ecarts)
vals = [ecarts[n] for n in noms]
ax.bar(noms, vals, color=["#888", "#1f77b4", "#d62728"])
for i, v in enumerate(vals):
    ax.text(i, v + 0.01, f"{v:.3f}", ha="center", fontsize=10)
ax.set_ylabel("ecart relatif moyen sous +-2 px")
ax.set_title("Stabilite des representations face au decalage")
plt.tight_layout()
plt.show()
pixels bruts             : 0.742
scattering (construit)   : 0.425
ResNet18 (appris)        : 0.331

Lecture

L’écart relatif range les trois représentations dans l’ordre que le test translaté avait déjà donné : ResNet 0,331 < scattering 0,425 < pixels 0,742. Deux lectures honnêtes s’imposent. Pourquoi le scattering n’est-il pas plus bas ? Son invariance est garantie à la taille de sa fenêtre de moyenne près — J=2, donc une cellule de 4 px et une grille de sortie 7×7 : un décalage de ±2 px déplace l’énergie jusqu’à une demi-cellule, elle migre entre cellules voisines de la grille aplatie, et le contenu qui sort d’un bord par np.roll périodique réentre de l’autre — une déformation aux yeux du théorème, pas une translation pure. La garantie théorique de WS-00c porte sur le régime des petits décalages ; ici on l’utilise à sa frontière. Pourquoi le ResNet est-il si stable ? Parce que sa géométrie est plus grossière : quatre étages de convolution stride-2 sur une entrée agrandie à 224 px, puis un pooling global — chaque dimension de la features est une moyenne sur l’image entière, et un décalage de 2 px en entrée ne déplace l’énergie que de quelques pixels réceptifs en profondeur. La stabilité du ResNet n’est pas un théorème, mais à cette échelle elle est presque totale.

6. Tableau de synthèse — le dernier mot de la sous-série

Les quatre axes que les six notebooks ont tenus séparément, réunis : discrimination (sonde), stabilité (translation), coût (extraction), taille (dimension).

import pandas as pd

lignes = []
for nom, (a, b) in resultats.items():
    lignes.append({"representation": nom,
                   "test propre": round(a, 3),
                   "test translate": round(b, 3),
                   "chute": round(a - b, 3),
                   "dimensions": {"pixels bruts": 784, "scattering (construit)": F_scat_tr.shape[1],
                                  "ResNet18 (appris)": F_rn_tr.shape[1]}[nom],
                   "extraction ms/img": {"pixels bruts": 0.0,
                                         "scattering (construit)": round(1000 * t_scat / (len(X_tr) + 2 * len(X_te)), 2),
                                         "ResNet18 (appris)": round(1000 * t_rn / (len(X_tr) + 2 * len(X_te)), 2)}[nom],
                   "ecart relatif +-2px": round(ecarts[nom], 3)})
df = pd.DataFrame(lignes).set_index("representation")
print(df.to_string())
                        test propre  test translate  chute  dimensions  extraction ms/img  ecart relatif +-2px
representation
pixels bruts                  0.780           0.311  0.469         784               0.00                0.742
scattering (construit)        0.837           0.583  0.255        1225               0.39                0.425
ResNet18 (appris)             0.811           0.751  0.060         512              11.04                0.331

Lecture

Le tableau referme la sous-série sur une conclusion à deux visages — aucune représentation ne domine les quatre axes. Le construit gagne la discrimination au test propre (0,837) et le coût d’extraction (~28× moins cher — rapport du tableau ci-dessus) — et il ne doit ce résultat à aucune donnée d’entraînement. L’appris gagne la robustesse (chute 0,060 contre 0,255) et la compacité (512 contre 1 225 dimensions). C’est exactement le pourquoi du from scratch et le quand du SOTA que la feuille de route demandait de justifier — mais la mesure ajoute ce que l’intuition ne disait pas : la frontière n’est pas « le SOTA gagne toujours », elle est axe par axe. Le scattering est la représentation à saisir quand les données sont rares, le budget serré, ou le régime propre ; le ResNet quand la robustesse aux déformations domine le cahier des charges. Les exercices (§7) explorent les trois questions que ce tableau laisse ouvertes : où l’invariance du ResNet s’installe, si les deux se complètent, et ce que dit la courbe quand le train se raréfie.

7. Exercices

Trois prolongements, en difficulté croissante. Les stubs respectent la règle C.1 : le notebook s’exécute de bout en bout sans les compléter.

def couche_intermediaire(nom_couche="layer3"):
    """Ou l'invariance du ResNet s'installe-t-elle ?
    TODO etudiant
    Indice : tronquer le ResNet jusqu'a layer3 (256-d apres avgpool) au lieu de layer4,
             refaire extraction + sonde, comparer (accuite, chute sous translation) a layer4.
    Etape 1 : construire le tronc jusqu'a nom_couche + pooling adaptatif (AdaptiveAvgPool2d(1))
    Etape 2 : extraire train / test / test translate
    Etape 3 : retourner (score_propre, score_translate, dimension)
    """
    print("Exercice a completer")
    return None


print("couche intermediaire :", couche_intermediaire())
Exercice a completer
couche intermediaire : None
def concatenation():
    """Construit + appris : complementaires ou redondants ?
    TODO etudiant
    Indice : concatener scattering et ResNet feature par feature (memes images, ordre conserve),
             sonde lineaire sur la concatenation, comparer aux deux seuls.
    Etape 1 : verifier les alignements (meme nb de lignes) puis np.concatenate axis=1
    Etape 2 : sonde + scores test propre / translate
    Etape 3 : retourner (score_propre, score_translate, dimension_totale)
    """
    print("Exercice a completer")
    return None


print("concatenation :", concatenation())
Exercice a completer
concatenation : None
def rarete_de_donnees(tailles=(25, 50, 100, 150)):
    """Le construit garde-t-il l'avantage quand le train se raréfie ?
    TODO etudiant
    Indice : pour chaque taille n (images/classe), restreindre X_tr aux n premieres par classe,
             refaire les DEUX sondes (scattering, ResNet) et collecter les quatre scores.
    Etape 1 : construire le sous-ensemble equilibre par classe
    Etape 2 : sonde scattering + sonde ResNet sur ce sous-ensemble
    Etape 3 : retourner la liste [(n, acc_scat, acc_rn), ...]
    """
    print("Exercice a completer")
    return None


print("rarete de donnees :", rarete_de_donnees())
Exercice a completer
rarete de donnees : None

8. Ce que la sous-série a établi

WS-00a : aucune base n’est universellement parcimonieuse. WS-00b : le pouvoir de parcimonie est conditionnel au budget. WS-00c : le module rend la moyenne invariante. WS-01 : le SOTA du débruitage s’appuie sur les mêmes seuillages que la main. WS-02 : le moteur SOTA accélère le scattering sans en changer la loi. WS-03 referme la boucle : construit et appris ne répondent pas à la même question — l’un garantit, l’autre performe — et le tableau ci-dessus est la mesure, pas l’opinion.

Voir l’issue fondatrice pour la feuille de route complète.
