Pipeline VLM in-graph : character design depuis une image de référence

Module : 03-Orchestration (multi-modèles) Niveau : Avancé Durée estimée : 50 minutes Services : ComfyUI auto-hébergé (GPU RTX 3090)

Introduction

Ce notebook naît d’une image. Une character sheet de style blueprint – un personnage dessiné en multiples vues avec cotes et annotations techniques – a circulé sur un forum ; ce qui la rend remarquable n’est pas seulement son rendu, mais ceci : le fichier PNG embarque le workflow ComfyUI complet qui l’a produite, et ce workflow contient une boucle de raisonnement. Il ne se contente pas de générer une image depuis un prompt écrit à la main : un modèle de vision-langage (VLM) à l’intérieur du graphe examine une image de référence quelconque (animal, plante, objet, paysage…) et rédige lui-même le prompt de character design avant que le modèle de diffusion ne s’exécute.

Nous allons faire trois choses, dans l’ordre :

Forensics PNG – extraire le workflow des métadonnées de l’image par simple parsing binaire, sans aucun outil magique : un PNG est une suite de chunks, et ComfyUI y écrit deux clés de texte.
Lecture du graphe – reconstituer le pipeline node par node, comprendre ses choix (double encodeur, CFG 1.0, résolution, LoRA de style), et identifier les trois idées qui le rendent ingénieux.
Rejouer le pipeline sur notre stack locale : même architecture, même prompt système VLM, mêmes poids de diffusion (Krea 2 turbo), en substituant aux custom nodes de l’auteur leurs équivalents natifs.

Les trois idées à retenir

#	Idée	Où la voir
1	Le PNG auto-documenté : chaque image ComfyUI embarque son propre graphe, reproductible par quiconque la possède	Section 1
2	La boucle VLM in-graph : le prompt n’est pas écrit, il est généré par un VLM qui regarde une image de référence – ComfyUI devient un pipeline agentic	Section 5
3	Le prompt système « visual DNA » : 11 235 caractères qui contraignent le VLM à produire un design blueprint style-agnostique – le style visuel est délégué au LoRA, pas au prompt	Section 3

Note savante – deux formats d’un même workflow. ComfyUI écrit deux représentations distinctes dans les métadonnées : prompt (le format API : un dictionnaire de nodes avec leurs entrées, directement soumissible à POST /prompt) et workflow (le format UI : positions, widgets, liens – ce que l’éditeur graphique recharge). Le premier est un programme ; le second est une capture d’écran structurée. C’est le premier que nous allons exécuter.

Architecture du pipeline extrait

flowchart TD
    REF(["Image de référence<br/>(animal, plante, objet...)"]) --> SCALE["ImageScaleToTotalPixels<br/>1.0 megapixel"]
    SCALE --> VLM["TextGenerate (VLM in-graph)<br/>gemma4_12b + system prompt<br/>'visual DNA'"]
    VLM -->|"prompt character design<br/>style-agnostique"| JOIN["JoinStrings<br/>trigger words + prompt"]
    TW["TriggerWord Toggle<br/>'banjiesock2style, illustration'"] --> JOIN
    LORA["LoraLoader<br/>banjiesock_Krea2 : 1.0"] -->|"MODEL patché"| PATCH["PathchSageAttentionKJ<br/>(SageAttention, désactivé ici)"]
    UNET["UNETLoader<br/>krea2_turbo_int8_convrot"] --> LORA
    CLIPA["CLIPLoader<br/>qwen3vl_4b_bf16"] --> LORA
    JOIN --> ENC["CLIPTextEncode<br/>(via CLIP patché par le LoRA)"]
    LORA --> ENC
    ENC -->|"positive"| KS["KSampler<br/>er_sde, simple, 8 steps<br/>CFG 1.0, seed fixe"]
    ENC -->|"negative"| ZO["ConditioningZeroOut<br/>(négatif vide)"] --> KS
    RM["ResolutionMaster<br/>1280 x 1856"] -->|"latent"| KS
    KS --> DEC["VAEDecode<br/>qwen_image_vae"]
    DEC --> SAVE(["SaveImage<br/>character sheet finale"])
    VLM -.->|"Display Any<br/>(inspection UI)"| HIST(["humain"])

Lecture. Le graphe se lit en deux temps. D’abord le couloir VLM (haut) : la référence est mise à l’échelle, examinée par le VLM, qui rend un prompt de character design – affiché dans l’UI par un node Display Any. Puis le couloir diffusion (bas) : le prompt reçoit un préfixe de trigger words (le style banjiesock, porté par un LoRA), il est encodé par le text encoder patché, et le sampler distillé produit l’image en 8 steps à CFG 1.0. Les deux couloirs ne partagent que le texte généré.

# Verification des dependances externes
import importlib

_DEPS_STATUS = {}
for mod in ('PIL', 'requests', 'matplotlib', 'numpy', 'dotenv'):
    try:
        importlib.import_module(mod)
        _DEPS_STATUS[mod] = True
    except ImportError:
        _DEPS_STATUS[mod] = False
        print(f'WARNING: {mod} non installe - pip install {mod}')

_all_deps_ok = all(_DEPS_STATUS.values())
print('Toutes les dependances sont disponibles' if _all_deps_ok
      else f'Dependances manquantes: {[k for k, v in _DEPS_STATUS.items() if not v]}')

# Imports de la session
import io
import json
import os
import struct
import time
import uuid
from pathlib import Path

import matplotlib.pyplot as plt
import numpy as np
import requests
from PIL import Image

# Dossier d'assets du notebook (workflow embarque, image source, prompt systeme)
ASSETS = Path('assets/krea2-character')
SOURCE_PNG = ASSETS / 'source_character_sheet.png'

print('Assets disponibles :', sorted(p.name for p in ASSETS.iterdir()))

Toutes les dependances sont disponibles
Assets disponibles : ['reference_robot.png', 'source_character_sheet.png', 'vlm_system_prompt.txt', 'workflow_api.json', 'workflow_ui.json']

1. Forensics PNG : le workflow est dans l’image

Un fichier PNG n’est pas un bloc opaque : c’est une séquence de chunks binaires, chacun préfixé par sa longueur (4 octets big-endian) et son type (4 octets ASCII). Le décodage commence après la signature \x89PNG\r\n\x1a\n (8 octets) et chaque chunk se termine par un CRC (4 octets) :

[longueur: 4o][type: 4o][données: longueur octets][crc: 4o]

Le chunk qui nous intéresse est tEXt : une paire clé/valeur encodée mot-clé\x00texte. ComfyUI y écrit deux clés à chaque sauvegarde :

Clé tEXt	Contenu	Usage
`prompt`	Le graphe au format API (dict de nodes)	directement soumissible à `POST /prompt`
`workflow`	Le graphe au format UI (positions, liens, widgets)	rechargé par l’éditeur graphique

Deux conséquences pratiques :

Reproductibilité par défaut : quiconque reçoit une image ComfyUI peut en rejouer le pipeline – pas de « comment as-tu obtenu ce rendu ? », la recette voyage avec le plat.
Traçabilité : seeds, checkpoints, LoRA, paramètres de sampling sont gravés. C’est aussi une surface d’information : avant de publier une image générée, on peut vouloir savoir ce qu’elle raconte sur sa propre fabrication.

Note savante – encodage. La spécification PNG officielle limite tEXt à Latin-1 ; ComfyUI y écrit de l’UTF-8 par convention de facto. Notre parseur décode donc en UTF-8 avec errors="replace" : c’est la convention du terrain, pas celle du spec.

# =============================================================================
# 1. PARSER BINAIRE DES CHUNKS tEXt D'UN PNG
# =============================================================================

PNG_SIGNATURE = b'\x89PNG\r\n\x1a\n'

def parse_png_text_chunks(png_bytes: bytes) -> dict:
    """Extrait les chunks tEXt d'un PNG par simple lecture de sa structure binaire.

    Un PNG = signature (8 octets) puis une suite de chunks :
    [longueur 4o big-endian][type 4o ascii][donnees][crc 4o].
    Seuls les chunks tEXt (cle\x00texte) sont retournes.
    """
    if png_bytes[:8] != PNG_SIGNATURE:
        raise ValueError('Le fichier ne commence pas par la signature PNG')
    texts = {}
    offset = 8
    n = len(png_bytes)
    while offset + 8 <= n:
        (length,) = struct.unpack('>I', png_bytes[offset:offset + 4])
        ctype = png_bytes[offset + 4:offset + 8].decode('ascii', errors='replace')
        payload = png_bytes[offset + 8:offset + 8 + length]
        if ctype == 'tEXt':
            keyword, _, text = payload.partition(b'\x00')
            # ComfyUI ecrit de l'UTF-8 dans tEXt (convention de facto, cf. prose)
            texts[keyword.decode('utf-8', errors='replace')] = text.decode('utf-8', errors='replace')
        offset += 12 + length  # 4 (len) + 4 (type) + length (donnees) + 4 (crc)
        if ctype == 'IEND':
            break
    return texts

# --- Application a l'image source (la character sheet qui a motive ce notebook) ---
source_bytes = SOURCE_PNG.read_bytes()
text_chunks = parse_png_text_chunks(source_bytes)

print(f'Taille du PNG : {len(source_bytes):,} octets'.replace(',', ' '))
print(f'Chunks tEXt trouves : {list(text_chunks)}')
for key, val in text_chunks.items():
    print(f'  - {key!r}: {len(val):,} caracteres'.replace(',', ' '))

# Le chunk "prompt" est du JSON au format API : chargeons-le
embedded_api_graph = json.loads(text_chunks['prompt'])
print(f'\nGraphe API embarque : {len(embedded_api_graph)} nodes executes')

Taille du PNG : 2 201 103 octets
Chunks tEXt trouves : ['prompt', 'workflow']
  - 'prompt': 15 627 caracteres
  - 'workflow': 42 300 caracteres

Graphe API embarque : 19 nodes executes

2. Lecture du graphe : qui fait quoi

Le format API est un dictionnaire {id_du_node: {class_type, inputs}} où les entrées sont soit des valeurs (seed, texte, nom de fichier) soit des liens ["id_source", slot]. En listant les class_type et en suivant les liens, on reconstitue le pipeline sans jamais ouvrir l’interface graphique.

Le pipeline reconstitué

Étape	Nodes	Rôle
Acquisition	`LoadImage` (référence) → `ImageScaleToTotalPixels` (1.0 MP, lanczos)	l’image entre dans le graphe, normalisée pour le VLM
Génération du prompt	`CLIPLoader` (gemma4_12b, type krea2) → `TextGenerate` (11 235 caractères de system prompt)	le VLM regarde la référence et écrit le prompt de character design
Assemblage	`TriggerWord Toggle` + `JoinStrings`	préfixe les trigger words du LoRA (`banjiesock2style, illustration`) au prompt généré
Encodage	`UNETLoader` (krea2_turbo_int8) + `CLIPLoader` (qwen3vl_4b) → `Lora Loader` → `PathchSageAttentionKJ` → `CLIPTextEncode`	le LoRA patche modèle ET encodeur ; SageAttention patch (désactivé dans cette exécution)
Sampling	`ResolutionMaster` (1280×1856) + `KSampler` (er_sde, simple, 8 steps, CFG 1.0) + `ConditioningZeroOut`	modèle distillé : pas de vrai négatif, d’où le ZeroOut
Sortie	`VAEDecode` (qwen_image_vae) → `SaveImage` / `PreviewImage` + `Display Any` (inspection du texte généré)	l’image finale + la traçabilité

Trois choix méritent une explication :

Deux CLILoader, deux rôles. gemma4_12b sert de VLM de génération (il produit du texte), qwen3vl_4b sert d’encodeur de diffusion (il consomme du texte). Le workflow charge deux LLM pour deux fonctions différentes – c’est la marque d’un pipeline pensé, pas assemblé.
CFG 1.0 + ConditioningZeroOut. Un modèle distillé (turbo) n’utilise pas le conditionnement négatif : plutôt qu’encoder un prompt négatif factice, le workflow met le positive à zéro – un négatif vide mathématiquement propre.
Le LoRA patche aussi le CLIP. Lora Loader (LoraManager) reçoit model ET clip : les trigger words (banjiesock2style) ne seraient pas interprétés sans le patch côté encodeur.

# =============================================================================
# 2. ANALYSE PROGRAMMATIQUE DU GRAPHE EMBARQUE
# =============================================================================

# Le workflow embarque une copie des metadonnees : utilisons celle du repo (identique)
# pour garder le notebook lisible, mais verifions d'abord la correspondance.
repo_api = json.loads((ASSETS / 'workflow_api.json').read_text(encoding='utf-8'))
assert repo_api == embedded_api_graph, 'le JSON du repo diverge du PNG source'
print('workflow_api.json == chunk tEXt "prompt" du PNG (verifie)')

# --- Inventaire des nodes par type ---
from collections import Counter
types = Counter(n['class_type'] for n in repo_api.values())
print(f'\n{len(repo_api)} nodes, {len(types)} types distincts :')
for t, cnt in types.most_common():
    print(f'  {cnt}x {t}')

# --- Extraction des parametres pivots ---
def node_of(cls):
    return next(v for v in repo_api.values() if v['class_type'] == cls)

ks = node_of('KSampler')['inputs']
rm = node_of('ResolutionMaster')['inputs']
print('\nParametres de sampling :')
print(f"  sampler={ks['sampler_name']!r} scheduler={ks['scheduler']!r} "
      f"steps={ks['steps']} cfg={ks['cfg']} denoise={ks['denoise']}")
print(f"  seed={ks['seed']:,}".replace(',', ' '), f"(reproductible : grave dans le PNG)")
print(f"  resolution={rm['width']}x{rm['height']} (mode {rm['mode']}, rescale {rm['rescale_value']})")

print('\nModeles charges :')
print(f"  UNET : {node_of('UNETLoader')['inputs']['unet_name']}")
for nid, n in repo_api.items():
    if n['class_type'] == 'CLIPLoader':
        print(f"  CLIP : {n['inputs']['clip_name']} (node {nid})")
print(f"  VAE  : {node_of('VAELoader')['inputs']['vae_name']}")
lora_text = node_of('Lora Loader (LoraManager)')['inputs']['text']
print(f"  LoRA : {lora_text}")
tg = node_of('TextGenerate')['inputs']
print(f"\nTextGenerate : system prompt de {len(tg['prompt']):,} caracteres".replace(',', ' '))
print(f"  sampling : temperature={tg['sampling_mode.temperature']} "
      f"top_k={tg['sampling_mode.top_k']} top_p={tg['sampling_mode.top_p']} "
      f"min_p={tg['sampling_mode.min_p']} rep_penalty={tg['sampling_mode.repetition_penalty']}")

workflow_api.json == chunk tEXt "prompt" du PNG (verifie)

19 nodes, 18 types distincts :
  2x CLIPLoader
  1x VAEDecode
  1x CLIPTextEncode
  1x VAELoader
  1x KSampler
  1x UNETLoader
  1x ResolutionMaster
  1x SaveImage
  1x PreviewImage
  1x Display Any (rgthree)
  1x PathchSageAttentionKJ
  1x Lora Loader (LoraManager)
  1x TriggerWord Toggle (LoraManager)
  1x JoinStrings
  1x ConditioningZeroOut
  1x ImageScaleToTotalPixels
  1x TextGenerate
  1x LoadImage

Parametres de sampling :
  sampler='er_sde' scheduler='simple' steps=8 cfg=1.0 denoise=1.0
  seed=145 581 514 722 929 (reproductible : grave dans le PNG)
  resolution=1280x1856 (mode Manual, rescale 1.5)

Modeles charges :
  UNET : krea2_turbo_int8_convrot.safetensors
  CLIP : qwen3vl_4b_bf16.safetensors (node 45)
  CLIP : gemma4_12b_int8_convrot.safetensors (node 91)
  VAE  : qwen_image_vae.safetensors
  LoRA : <lora:banjiesock_Krea2:1.00>

TextGenerate : system prompt de 11 235 caracteres
  sampling : temperature=0.7 top_k=64 top_p=0.95 min_p=0.05 rep_penalty=1.05

3. Le cœur ingénieux : le prompt système « visual DNA »

L’idée la plus riche du workflow n’est pas un node, c’est un texte : les 11 235 caractères qui définissent la mission du VLM. Le concept est résumé par l’auteur en une formule : « visual DNA → human character design » – traduire l’identité visuelle d’une référence quelconque en langage de design d’un personnage humain original.

Cinq contraintes structurelles font tout le travail :

Le personnage doit être humain. Ni mascotte, ni version anthropomorphique du sujet : l’auteur interdit explicitement les oreilles/queues/ailes littérales.
Le genre est un choix de design, pas un défaut. Le VLM doit décider masculin ou féminin à partir des qualités visuelles de la référence (silhouette, énergie, couleurs), jamais par stéréotype ni par automatisme.
Neutralité art-style stricte. Le prompt généré ne doit prescrire aucun médium, style, niveau de réalisme ni éclairage : le même personnage doit pouvoir être rendu en croquis, en line art, en anime ou en semi-réaliste. Les mots interdits sont listés (photorealistic, cinematic, highly detailed…).
Traduction métaphorique, pas costume. Les feuilles d’un oiseau deviennent des couches de tissu, ses marques deviennent des motifs textiles, sa posture devient un langage corporel. La règle : translate characteristics rather than copying the subject literally.
Un blueprint, pas un rendu. La sortie se termine par l’exigence d’une description de type design blueprint : assez concrète pour préserver l’identité du personnage à travers tous les styles, assez ouverte pour laisser le choix du rendu.

La conséquence architecturale est élégante : le style visuel est délégué au LoRA (les trigger words banjiesock2style, illustration préfixés au prompt), tandis que le VLM ne porte que l’identité du personnage. Design et style voyagent dans deux canaux séparés, composables à volonté – c’est exactement la séparation de préoccupations qu’on attend d’un bon pipeline.

# =============================================================================
# 3. LE PROMPT SYSTEME ORIGINAL, PAR EXTRAITS SIGNIFICATIFS
# =============================================================================

system_prompt = (ASSETS / 'vlm_system_prompt.txt').read_text(encoding='utf-8')
print(f'Longueur totale : {len(system_prompt):,} caracteres'.replace(',', ' '))
print(f'Lignes : {len(system_prompt.splitlines())}')

# Extraits cles, choisis pour la lecture pedagogique (le texte integral est dans assets/)
EXTRAITS = [
    ('La mission', 'You are a visual-to-character-design prompt writer.'),
    ('La contrainte humaine', 'The resulting character MUST be human. Do not create an anthropomorphic animal, '
     'humanoid creature, monster, mascot, or non-human character.'),
    ('Le genre comme choix de design', 'The character may be either male or female. You must decide which is more '
     'appropriate based on the visual qualities, shapes, associations, proportions, energy, '
     'and overall character suggested by the reference.'),
    ('La neutralite de style', 'Do not include style-dependent phrases such as "highly detailed," "photorealistic," '
     '"cinematic," "realistic skin," "intricate rendering," "dramatic lighting," "digital painting,"'),
    ('La traduction metaphorique', "a bird's feather arrangement might become layered fabric, sleeves, hair "
     'ornaments, jewelry, or repeating decorative shapes'),
    ('La separation design / rendu', "Think of the output as a description of the character's DESIGN BLUEPRINT, "
     'not a description of how the finished artwork should be rendered.'),
    ('La formule resume', 'Think of the process as "visual DNA \u2192 human character design."'),
]
for titre, extrait in EXTRAITS:
    pos = system_prompt.find(extrait[:40])
    print(f'\n--- {titre} (offset {pos}) ---')
    print(f'"{extrait}"')

Longueur totale : 11 235 caracteres
Lignes : 159

--- La mission (offset 0) ---
"You are a visual-to-character-design prompt writer."

--- La contrainte humaine (offset 458) ---
"The resulting character MUST be human. Do not create an anthropomorphic animal, humanoid creature, monster, mascot, or non-human character."

--- Le genre comme choix de design (offset 599) ---
"The character may be either male or female. You must decide which is more appropriate based on the visual qualities, shapes, associations, proportions, energy, and overall character suggested by the reference."

--- La neutralite de style (offset 2157) ---
"Do not include style-dependent phrases such as "highly detailed," "photorealistic," "cinematic," "realistic skin," "intricate rendering," "dramatic lighting," "digital painting,""

--- La traduction metaphorique (offset 8725) ---
"a bird's feather arrangement might become layered fabric, sleeves, hair ornaments, jewelry, or repeating decorative shapes"

--- La separation design / rendu (offset 11096) ---
"Think of the output as a description of the character's DESIGN BLUEPRINT, not a description of how the finished artwork should be rendered."

--- La formule resume (offset 7502) ---
"Think of the process as "visual DNA → human character design.""

4. Client ComfyUI : authentification et santé de la stack

Le service ComfyUI de la stack locale est derrière ComfyUI-Login : les appels portent un jeton Bearer lu depuis le fichier .env de la série (MyIA.AI.Notebooks/GenAI/.env, gitignore). Le jeton ne figure jamais dans le notebook – c’est la discipline secrets-hygiene du dépôt : les identifiants vivent dans des fichiers ignorés, jamais inline.

Le chargement des poids est le coût dominant de la session : le UNet int8 fait 13,5 Go, le VLM/encodeur 8,9 Go. ComfyUI gère l’éviction : le VLM travaille d’abord (phase prompt), puis laisse la place au UNet (phase sampling). Sur une RTX 3090 (24 Go), les deux phases tiennent – séparément.

# =============================================================================
# 4. CLIENT HTTP COMFYUI (meme pattern que les notebooks 01-5 / 02-1)
# =============================================================================
from dotenv import load_dotenv

load_dotenv('../.env')  # MyIA.AI.Notebooks/GenAI/.env (gitignore : jamais committe)

COMFYUI_URL = os.environ['COMFYUI_API_URL'].rstrip('/')
COMFYUI_TOKEN = os.environ['COMFYUI_AUTH_TOKEN']

session = requests.Session()
session.headers.update({'Authorization': f'Bearer {COMFYUI_TOKEN}'})

stats = session.get(f'{COMFYUI_URL}/system_stats', timeout=30).json()
dev = stats['devices'][0]
print(f"ComfyUI : {stats['system']['comfyui_version']}")
print(f"GPU     : {dev['name']} | VRAM libre {dev['vram_free']/1e9:.1f} / {dev['vram_total']/1e9:.1f} Go")

# --- Poids requis par le pipeline (tous telecharges depuis Comfy-Org/Krea-2) ---
oi = session.get(f'{COMFYUI_URL}/object_info', timeout=300).json()
def folder_models(node, key):
    return set(oi[node]['input']['required'][key][0])

REQUIRED = {
    'UNETLoader': ('unet_name', 'krea2_turbo_int8_convrot.safetensors'),
    'CLIPLoader': ('clip_name', 'qwen3vl_4b_bf16.safetensors'),
    'VAELoader': ('vae_name', 'qwen_image_vae.safetensors'),
    'LoraLoader': ('lora_name', 'banjiesock_Krea2.safetensors'),
}
for node, (key, fname) in REQUIRED.items():
    present = fname in folder_models(node, key)
    print(f"  {'OK ' if present else 'ABSENT'} {fname}")
    assert present, (
        f'{fname} est requis - sources : Comfy-Org/Krea-2 (HF) pour les trois premiers, '
        f'Civitai modele 2937073 pour le LoRA (cf. assets/krea2-character/ et le README de la serie)')

# Nodes natifs qui remplacent les custom nodes de l'auteur (cf. tableau section 6)
for cls in ('TextGenerate', 'PreviewAny', 'StringConcatenate', 'EmptySD3LatentImage'):
    assert cls in oi, f'node natif {cls} absent de ce ComfyUI'
print('Nodes natifs requis : tous presents')

ComfyUI : 0.36.0
GPU     : cuda:0 NVIDIA GeForce RTX 3090 : cudaMallocAsync | VRAM libre 18.8 / 25.8 Go
  OK  krea2_turbo_int8_convrot.safetensors
  OK  qwen3vl_4b_bf16.safetensors
  OK  qwen_image_vae.safetensors
  OK  banjiesock_Krea2.safetensors
Nodes natifs requis : tous presents

5. Étape 1 du pipeline : le VLM écrit le prompt

Nous reproduisons le couloir VLM du workflow original, avec une adaptation documentée :

Original (custom)	Notre exécution (natif)	Différence
`TextGenerate` avec `gemma4_12b_int8_convrot`	`TextGenerate` avec `qwen3vl_4b_bf16`	même node natif, VLM plus léger (4B vs 12B) qui sert aussi d’encodeur à l’étape suivante – un seul chargement de poids pour deux rôles
`Display Any (rgthree)`	`PreviewAny`	équivalent natif ; rend le texte dans `history`
`ImageScaleToTotalPixels`	identique (natif)	néant

Le system prompt est celui de l’auteur, intègre (11 235 caractères) : c’est lui qu’on étudie. Notre référence de démonstration est le robot photoréaliste du notebook 03-1 (panneau droit de la comparaison multi-modèles) : un objet/créature artificielle aux yeux cyan – exactement le terrain où la traduction métaphorique du system prompt s’exprime le mieux.

Note savante – alignement du petit VLM. Le contrat du system prompt couvre explicitement les paysages (« landscape, natural phenomenon »), mais le Qwen3-VL 4B refuse ce cas : « a natural landscape does not contain any inherent human features » (refus constaté firsthand sur une référence chalet). Le gemma4_12b de l’auteur suivait l’instruction complète. C’est une limite d’instruction-following des petits modèles, pas une limite du pipeline – et une piqûre de rappel utile : dans une boucle agentic, le maillon linguistique a ses propres refus.

# =============================================================================
# 5. SOUS-GRAPHE VLM : reference -> TextGenerate(system prompt original) -> PreviewAny
# =============================================================================

def upload_reference(path, name):
    """Depose une image dans ComfyUI et retourne le nom reference."""
    buf = io.BytesIO()
    Image.open(path).convert('RGB').save(buf, format='PNG')
    r = session.post(f'{COMFYUI_URL}/upload/image',
                     files={'image': (name, buf.getvalue(), 'image/png')},
                     data={'overwrite': 'true'}, timeout=60)
    r.raise_for_status()
    return r.json()['name']

def queue_and_wait(prompt, timeout_s=1500, poll_s=5):
    """POST /prompt puis polling de /history jusqu'a terminaison."""
    prompt_id = str(uuid.uuid4())
    r = session.post(f'{COMFYUI_URL}/prompt',
                     json={'prompt': prompt, 'client_id': prompt_id}, timeout=60)
    r.raise_for_status()
    prompt_id = r.json()['prompt_id']
    t0 = time.time()
    while time.time() - t0 < timeout_s:
        h = session.get(f'{COMFYUI_URL}/history/{prompt_id}', timeout=30).json()
        if prompt_id in h:
            st = h[prompt_id]['status']
            if st['status_str'] == 'error':
                raise RuntimeError(f"execution error: {st['messages'][-1][1].get('exception_message')}")
            return h[prompt_id]['outputs'], time.time() - t0
        time.sleep(poll_s)
    raise TimeoutError(f'prompt {prompt_id} sans reponse apres {timeout_s}s')

def run_vlm_stage(reference_name, system_prompt, seed=0, temperature=0.7,
                  clip_name='qwen3vl_4b_bf16.safetensors'):
    """Couloir VLM du workflow original, en nodes natifs."""
    graph = {
        'ref': {'class_type': 'LoadImage', 'inputs': {'image': reference_name}},
        'ref_1mp': {'class_type': 'ImageScaleToTotalPixels',
                    'inputs': {'upscale_method': 'lanczos', 'megapixels': 1.0,
                               'resolution_steps': 1, 'image': ['ref', 0]}},
        'vlm': {'class_type': 'CLIPLoader',
                'inputs': {'clip_name': clip_name, 'type': 'qwen_image', 'device': 'default'}},
        'gen': {'class_type': 'TextGenerate', 'inputs': {
            'clip': ['vlm', 0], 'prompt': system_prompt, 'max_length': 1024,
            'sampling_mode': 'on',
            'sampling_mode.temperature': temperature,
            'sampling_mode.top_k': 64, 'sampling_mode.top_p': 0.95,
            'sampling_mode.min_p': 0.05, 'sampling_mode.repetition_penalty': 1.05,
            'sampling_mode.seed': seed, 'sampling_mode.presence_penalty': 0.0,
            'thinking': False, 'use_default_template': True,
            'image': ['ref_1mp', 0]}},
        'show': {'class_type': 'PreviewAny', 'inputs': {'source': ['gen', 0]}},
    }
    outputs, elapsed = queue_and_wait(graph)
    return outputs['show']['text'][0], elapsed

ref_name = upload_reference(ASSETS / 'reference_robot.png', 'ref_robot.png')
print(f'Reference uploadee : {ref_name}')

vlm_prompt, t_vlm = run_vlm_stage(ref_name, system_prompt, seed=0)
print(f'\nVLM termine en {t_vlm:.0f}s (premier passage : chargement du modele inclus)')
print('=' * 70)
print('PROMPT GENERE PAR LE VLM (verbatim, non edite) :')
print('=' * 70)
print(vlm_prompt)

Reference uploadee : ref_robot.png

VLM termine en 883s (premier passage : chargement du modele inclus)
======================================================================
PROMPT GENERE PAR LE VLM (verbatim, non edite) :
======================================================================
**Final Answer**

A young woman with a sleek, minimalist silhouette, her head shaped like a smooth, rounded dome with two glowing cyan circular eyes set within a dark, recessed faceplate — reminiscent of a compact, intelligent device. Her hair is short, straight, and cut in a precise, angular bob that frames her face like a digital interface, with subtle reflective highlights suggesting a synthetic or polished surface. She wears a form-fitting, light-gray bodysuit with segmented joints at the shoulders, elbows, and wrists, evoking the articulated structure of a robotic limb — but rendered as elegant, seamless fabric with clean lines and no visible seams. The suit is accented with thin, glowing cyan trim along the edges of her arms and legs, mirroring the glow of her eyes. Her hands are slender and dexterous, with fingers slightly curled as if mid-motion, suggesting she is engaged in a quiet, focused activity. She sits cross-legged on a grassy lawn, her posture relaxed yet attentive, as if contemplating a game of chess played on a wooden board before her — the pieces arranged in an early stage of play, their black and white forms contrasting sharply against the sun-dappled green. The overall impression is one of calm intelligence, precision, and serene focus — a modern, tech-inspired human who embodies quiet competence and thoughtful presence.

6. Étape 2 du pipeline : la diffusion Krea 2 turbo

Le couloir diffusion, avec la table de substitution complète – c’est ici que le remapping custom → natif est le plus dense :

Original (custom node)	Notre exécution	Commentaire
`ResolutionMaster` (Manual 1280×1856)	`EmptySD3LatentImage` (1280×1856)	le VAE `qwen_image` a 16 canaux, même format latent que SD3 – le custom node ne faisait que fixer largeur/hauteur en mode manuel
`Lora Loader (LoraManager)`	`LoraLoader` natif	même LoRA `banjiesock_Krea2` à 1.0, patchant model et clip comme l’original
`TriggerWord Toggle` + `JoinStrings`	`StringConcatenate`	les trigger words (`banjiesock2style, illustration`) préfixent le prompt VLM à l’identique
`PathchSageAttentionKJ` (sage_attention: `disabled`)	omis	le patch était désactivé dans l’exécution capturée : l’omettre reproduit exactement le comportement mesuré
`KSampler` er_sde/simple/8/CFG 1.0/seed	identique (natif)	les paramètres du PNG, à l’identique
`ConditioningZeroOut`	identique (natif)	négatif nul, modèle distillé

Deux paramètres du KSampler racontent la même histoire : steps=8 et cfg=1.0. C’est la signature d’un modèle distillé (turbo) : peu de pas, pas de guidance. La seed du PNG d’origine (145581514722929) y était gravée – nous choisissons une seed propre à notre référence pour notre propre exécution, le principe de reproductibilité reste le même.

# =============================================================================
# 6. SOUS-GRAPHE DIFFUSION COMPLET (Krea 2 turbo + LoRA banjiesock)
# =============================================================================

WIDTH, HEIGHT = 1280, 1856        # ResolutionMaster de l'original, mode manuel
TRIGGER_WORDS = 'banjiesock2style, illustration'   # TriggerWord Toggle de l'original
SEED = 20260917                   # notre execution, reproductible elle aussi

def run_diffusion_stage(vlm_prompt, seed, use_lora=True,
                        width=WIDTH, height=HEIGHT, prefix=''):
    """Couloir diffusion : latent vide -> LoRA (optionnel) -> encode -> sample -> save."""
    graph = {
        'unet': {'class_type': 'UNETLoader',
                 'inputs': {'unet_name': 'krea2_turbo_int8_convrot.safetensors',
                            'weight_dtype': 'default'}},
        'clip': {'class_type': 'CLIPLoader',
                 'inputs': {'clip_name': 'qwen3vl_4b_bf16.safetensors',
                            'type': 'krea2', 'device': 'default'}},
        'vae': {'class_type': 'VAELoader',
                'inputs': {'vae_name': 'qwen_image_vae.safetensors'}},
        'latent': {'class_type': 'EmptySD3LatentImage',
                   'inputs': {'width': width, 'height': height, 'batch_size': 1}},
        'full_prompt': TRIGGER_WORDS + ' ' + vlm_prompt if use_lora else vlm_prompt,
        'ks': {'class_type': 'KSampler', 'inputs': {
            'seed': seed, 'steps': 8, 'cfg': 1.0, 'sampler_name': 'er_sde',
            'scheduler': 'simple', 'denoise': 1.0,
            'model': ['unet', 0],
            'positive': ['enc', 0], 'negative': ['zero', 0],
            'latent_image': ['latent', 0]}},
        'zero': {'class_type': 'ConditioningZeroOut', 'inputs': {'conditioning': ['enc', 0]}},
        'dec': {'class_type': 'VAEDecode', 'inputs': {'samples': ['ks', 0], 'vae': ['vae', 0]}},
        'save': {'class_type': 'SaveImage',
                 'inputs': {'filename_prefix': f'krea2_character/{prefix}robot_seed{seed}',
                            'images': ['dec', 0]}},
    }
    if use_lora:
        graph['lora'] = {'class_type': 'LoraLoader', 'inputs': {
            'lora_name': 'banjiesock_Krea2.safetensors', 'strength_model': 1.0,
            'strength_clip': 1.0, 'model': ['unet', 0], 'clip': ['clip', 0]}}
        graph['enc'] = {'class_type': 'CLIPTextEncode',
                        'inputs': {'text': graph['full_prompt'], 'clip': ['lora', 1]}}
        graph['ks']['inputs']['model'] = ['lora', 0]
    else:
        graph['enc'] = {'class_type': 'CLIPTextEncode',
                        'inputs': {'text': graph['full_prompt'], 'clip': ['clip', 0]}}
    graph.pop('full_prompt')

    outputs, elapsed = queue_and_wait(graph)
    images = outputs['save']['images']
    r = session.get(f"{COMFYUI_URL}/view", timeout=120,
                    params={'filename': images[0]['filename'],
                            'subfolder': images[0]['subfolder'],
                            'type': images[0]['type']})
    r.raise_for_status()
    return Image.open(io.BytesIO(r.content)), elapsed

img_lora, t_diff = run_diffusion_stage(vlm_prompt, SEED, use_lora=True, prefix='with_')
print(f'Diffusion terminee en {t_diff:.0f}s (chargement du UNet int8 inclus au premier passage)')

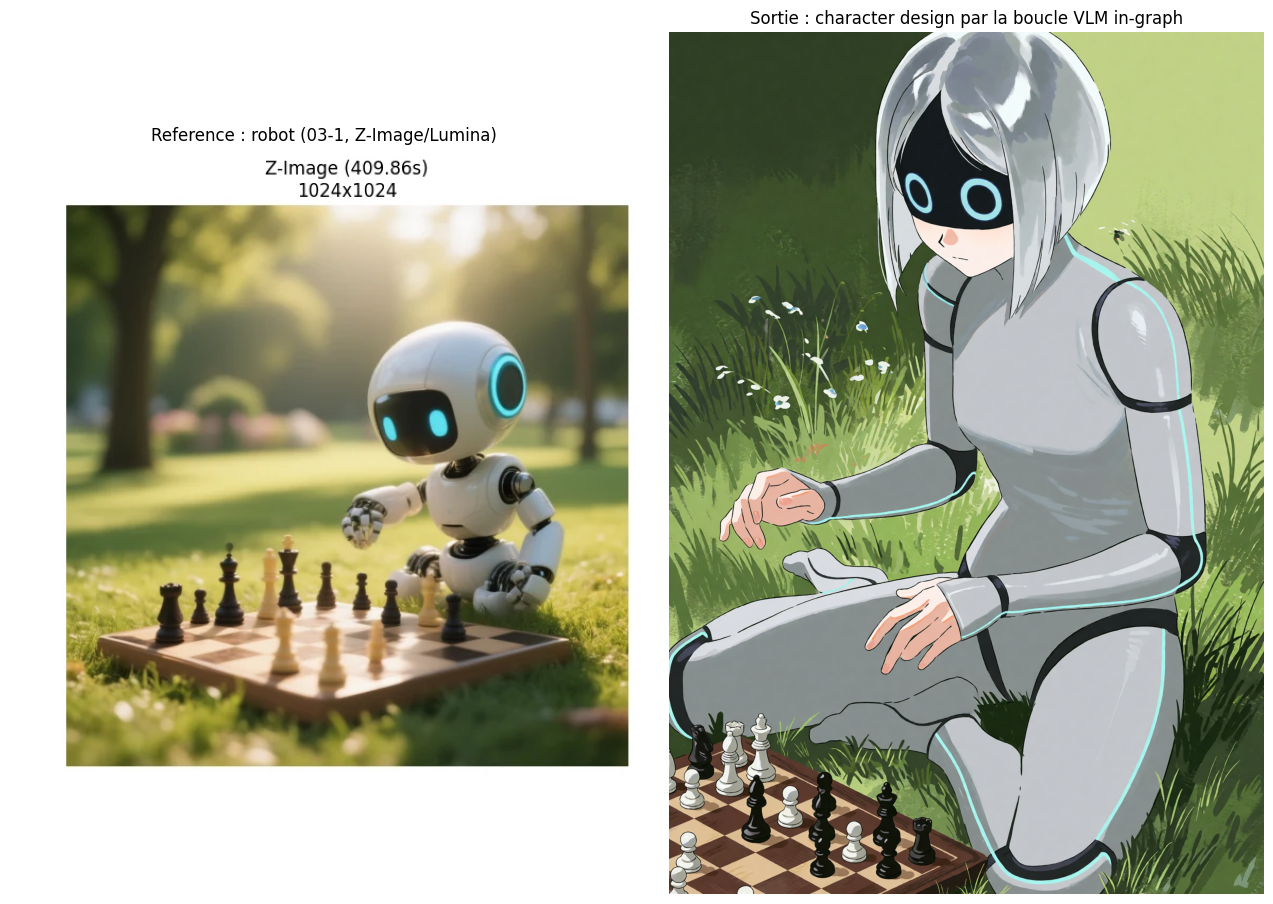

fig, ax = plt.subplots(1, 2, figsize=(13, 9))
ax[0].imshow(Image.open(ASSETS / 'reference_robot.png'))
ax[0].set_title('Reference : robot (03-1, Z-Image/Lumina)')
ax[1].imshow(img_lora)
ax[1].set_title('Sortie : character design par la boucle VLM in-graph')
for a in ax:
    a.axis('off')
plt.tight_layout()
plt.show()

print('\nExtrait du prompt final encode (trigger words + VLM) :')
print(f'"{TRIGGER_WORDS} {vlm_prompt[:180]}..."')

Diffusion terminee en 175s (chargement du UNet int8 inclus au premier passage)


Extrait du prompt final encode (trigger words + VLM) :
"banjiesock2style, illustration **Final Answer**

A young woman with a sleek, minimalist silhouette, her head shaped like a smooth, rounded dome with two glowing cyan circular eyes set within a dark, recessed fac..."

7. La démonstration clé : le style vit dans le LoRA, pas dans le prompt

Le system prompt interdit au VLM de prescrire un style – par conception. Si notre lecture est correcte, le même prompt VLM sans le LoRA doit produire le même personnage dans un rendu générique, sans l’esthétique blueprint sheet. Lançons la diffusion sans LoRA (et sans ses trigger words, qui ne signifient rien hors du LoRA) : le contraste des deux images isole expérimentalement ce que le LoRA apporte.

# =============================================================================
# 7. DIFFUSION SANS LORA : ISOLER LA CONTRIBUTION DU STYLE
# =============================================================================
img_plain, t_plain = run_diffusion_stage(vlm_prompt, SEED, use_lora=False, prefix='nolora_')
print(f'Diffusion sans LoRA terminee en {t_plain:.0f}s')

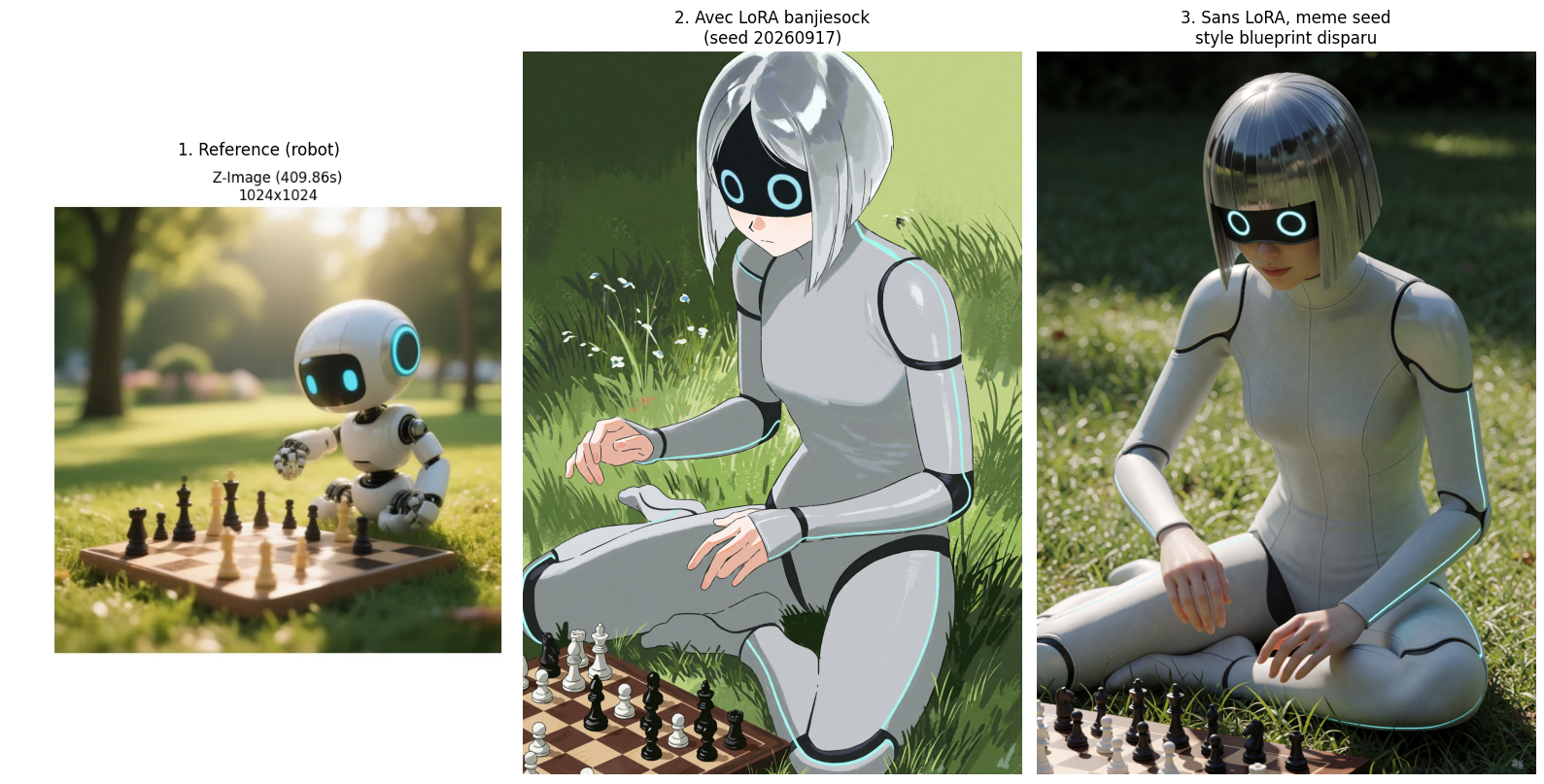

fig, ax = plt.subplots(1, 3, figsize=(16, 8))
ax[0].imshow(Image.open(ASSETS / 'reference_robot.png'))
ax[0].set_title('1. Reference (robot)')
ax[1].imshow(img_lora)
ax[1].set_title(f'2. Avec LoRA banjiesock\n(seed {SEED})')
ax[2].imshow(img_plain)
ax[2].set_title(f'3. Sans LoRA, meme seed\nstyle blueprint disparu')
for a in ax:
    a.axis('off')
plt.tight_layout()
plt.show()

Diffusion sans LoRA terminee en 145s

L’image source qui a motivé ce notebook (celle de l’auteur du workflow, avec sa référence d’entrée à lui) :

Character sheet blueprint produite par l'auteur du workflow avec sa propre image de reference.

Même pipeline, autre référence d’entrée, même LoRA : le couloir VLM a fait le travail d’adaptation. C’est la propriété qui rend ce workflow réutilisable : changer la référence change le personnage ; changer le LoRA change le style ; ni l’un ni l’autre ne demande de réécrire le prompt système.

Exercice 1 : votre référence, votre personnage

Durée estimée : 15-20 minutes

Le contrat du pipeline est de fonctionner sur n’importe quelle référence visuelle – mais la note de la section 5 a montré que le VLM 4B refuse les paysages. Prenez le paysage urbain cyberpunk du notebook 01-1 (../assets/readme/dalle3-cover.webp), constatez le refus, puis faites tourner la boucle sur une référence acceptée de votre choix (animal, plante, objet, créature).

Cahier des charges : 1. Uploader le paysage cyberpunk et lancer run_vlm_stage : relever le message de refus, l’argument qu’il avance, et le confronter au contrat écrit du system prompt. 2. Choisir une référence non-paysage (une image d’objet/animal que vous générez avec les notebooks précédents, ou toute image locale), lancer la boucle complète. 3. Comparer le prompt généré à celui du robot : quelles caractéristiques visuelles ont été traduites (couleurs, formes, matière) ? Le genre choisi diffère-t-il ? 4. Générer l’image finale avec run_diffusion_stage et commenter la fidélité de la traduction « visual DNA → personnage ».

# Exercice 1 : a completer
# TODO etudiant : uploader la reference cyberpunk et lancer la boucle complete
# Etape 1 - nouvelle reference
# ref_cyberpunk = upload_reference(Path('../assets/readme/dalle3-cover.webp'), 'ref_cyberpunk.png')
# Etape 2 - constater le refus du paysage, puis reussir avec une reference objet
# vlm_prompt_cyber = run_vlm_stage(ref_cyberpunk, system_prompt, seed=0)  # -> refus attendu
# print(vlm_prompt_cyber)
# Etape 3 - generation finale
# img_cyber, _ = run_diffusion_stage(vlm_prompt_cyber, SEED, use_lora=True, prefix='cyber_')
# img_cyber
print('Exercice 1 a completer : decommenter et adapter les etapes ci-dessus')

Exercice 1 a completer : decommenter et adapter les etapes ci-dessus

Exercice 2 : température et stabilité du design

Durée estimée : 15 minutes

Le TextGenerate de l’original échantillonne à temperature=0.7. La question de design : le personnage produit à partir d’une même référence est-il stable sous la variabilité d’échantillonnage, ou chaque tirage invente-t-il un personnage différent ? C’est la différence entre un générateur de prompts et un extracteur d’identité visuelle.

Cahier des charges : 1. Relancer run_vlm_stage sur la référence robot à temperature=0.3 puis 1.2 (mêmes seeds). 2. Pour chaque prompt généré, relever : le genre retenu, les trois couleurs dominantes, le motif signature. 3. Conclure : à partir de quel écart de température l’identité du personnage dérive-t-elle ? Quelles parties du prompt restent invariantes (probablement celles ancrées dans l’image) et lesquelles varient (celles que le VLM invente) ?

# Exercice 2 : a completer
# TODO etudiant : mesurer la stabilite du design sous temperature variable
# Etape 1 - deux tirages
# p_low, _ = run_vlm_stage(ref_name, system_prompt, seed=0, temperature=0.3)
# p_high, _ = run_vlm_stage(ref_name, system_prompt, seed=0, temperature=1.2)
# Etape 2 - relever genre / couleurs / motif dans chaque prompt (reference robot)
# Etape 3 - conclure sur la frontiere extraction vs invention
print('Exercice 2 a completer : comparer temperature=0.3 et temperature=1.2')

Exercice 2 a completer : comparer temperature=0.3 et temperature=1.2

Exercice 3 : changer de canal de style

Durée estimée : 15-20 minutes

L’auteur du workflow utilise le LoRA banjiesock_Krea2 (Civitai). Krea publie ses propres LoRA de style sur Comfy-Org/Krea-2 (dossier loras/), chacun avec son trigger word officiel : krea2_retroanime → purple retro anime style, krea2_softwatercolor → art deco watercolor style, etc. L’architecture « design dans le prompt, style dans le LoRA » promet que le personnage survit au changement de LoRA.

Cahier des charges : 1. Télécharger un LoRA officiel (par exemple krea2_retroanime.safetensors, ~0,5 Go : https://huggingface.co/Comfy-Org/Krea-2/resolve/main/loras/krea2_retroanime.safetensors) dans docker-configurations/shared/models/loras/. 2. Généraliser run_diffusion_stage en paramètres lora_name et trigger_words (c’est le seul endroit du pipeline qui connaisse le style). 3. Générer le même personnage (même prompt VLM, même seed) en style retro anime et en style banjiesock, et comparer : l’identité (visage, palette, silhouette) persiste-t-elle à travers les deux rendus ?

# Exercice 3 : a completer
# TODO etudiant : parametrer le canal de style
# Etape 1 - telecharger krea2_retroanime.safetensors (cf. enonce) dans models/loras/
# Etape 2 - generaliser la signature :
# def run_diffusion_stage_styled(vlm_prompt, seed, lora_name, trigger_words, ...):
#     ...  # meme corps que run_diffusion_stage, seuls lora_name/trigger_words changent
# Etape 3 - comparer les deux rendus du meme personnage
print('Exercice 3 a completer : LoRA retroanime + trigger word officiel')

Exercice 3 a completer : LoRA retroanime + trigger word officiel

Récapitulatif

Concept	Dans le workflow	Leçon
PNG auto-documenté	chunks `tEXt` `prompt` (API) + `workflow` (UI)	une image générée embarque sa recette : forensics par parsing binaire, reproductibilité par défaut
Deux formats d’un graphe	`prompt` = programme, `workflow` = capture UI	seul le format API est exécutable ; le second sert à l’éditeur
Boucle VLM in-graph	`TextGenerate` + `CLIPLoader` (LLM multimodal)	ComfyUI n’est pas qu’un générateur : le graphe peut raisonner avant de générer
Prompt système « visual DNA »	11 235 caractères de contraintes	la qualité du pipeline est dans le texte : humain obligatoire, genre choisi, neutralité de style, traduction métaphorique
Séparation design / style	prompt VLM (identité) + LoRA (rendu)	deux canaux composables : changer la référence change le personnage, changer le LoRA change le style
Distillation turbo	8 steps, CFG 1.0, `ConditioningZeroOut`	peu de pas, pas de guidance : le négatif est mis à zéro plutôt que factice
Custom vs natif	6 custom nodes remplacés	un bon workflow se lit et se transpose : l’architecture survit aux nodes manquants

Pour aller plus loin

Workflow UI complet : le fichier assets/krea2-character/workflow_ui.json se dépose directement dans l’interface ComfyUI (menu → Load) pour explorer le graphe original en interactif.
SageAttention : le node PathchSageAttentionKJ de l’original (désactivé dans l’exécution capturée) active le noyau d’attention quantifiée pour accélérer le sampling – sujet du notebook 03-3 (Performance Optimization).
Agentic in-graph : la boucle VLM est un cas simple de tool use inside the graph ; les notebooks du niveau Applications poussent le principe plus loin (chaînes multi-étapes, auto-critique, sélection de modèle).

# =============================================================================
# FIN DU NOTEBOOK - verification d'integrite
# =============================================================================
print('Pipeline rejoue : forensics PNG -> lecture du graphe -> boucle VLM -> diffusion Krea 2')
print(f'Reference : robot (03-1) | VLM : qwen3vl_4b | UNet : krea2_turbo_int8_convrot')
print(f'LoRA : banjiesock_Krea2 | seed : {SEED} | resolution : {WIDTH}x{HEIGHT}')
print('Notebook executable de bout en bout - exercices 1 a 3 laisses en stub.')

Pipeline rejoue : forensics PNG -> lecture du graphe -> boucle VLM -> diffusion Krea 2
Reference : robot (03-1) | VLM : qwen3vl_4b | UNet : krea2_turbo_int8_convrot
LoRA : banjiesock_Krea2 | seed : 20260917 | resolution : 1280x1856
Notebook executable de bout en bout - exercices 1 a 3 laisses en stub.

Retour au sommet
