Vocodeur neuronal from scratch : un mini HiFi-GAN

Dans la chaîne de synthèse vocale moderne, le modèle acoustique (texte vers spectre) et le vocodeur (spectre vers onde) sont deux métiers distincts. Le vocodeur est le dernier kilomètre : il transforme une représentation compressée — ici un mel-spectrogramme, environ 256 fois plus courte que l’onde — en signal audio brut à 22 050 Hz. Toute la qualité perçue se joue là : une phase incohérente entre trames adjacentes produit un son métallique, une envelope mal reconstruite produit un locuteur méconnaissable.

Ce notebook implémente de bout en bout un vocodeur adversarial dans l’esprit de HiFi-GAN (Kong et al., HiFi-GAN: Generative Adversarial Networks for Faithful and Efficient Speech Synthesis, NeurIPS 2020) : générateur Conv1d à sur-échantillonnage, discriminateurs multi-périodes et multi-échelles, pertes adversariales + reconstruction mel + appariement de caractéristiques. Aucune bibliothèque de synthèse vocale n’est utilisée — uniquement torch, torchaudio, numpy et, pour la donnée, pyarrow/soundfile.

Position dans la série. Le volet 05-1 (diffusion latente audio, en cours d’intégration) génère des représentations compressées ; le présent volet s’attaque à la sortie du pipeline. Ensemble, ils ouvrent la boîte noire que constituent les modèles tout faits de 02-Advanced (MusicGen, XTTS).

Fil conducteur. Nous mesurons tout au long d’une seule métrique — la distortion cépstrale mel (MCD, en dB) — pour quatre systèmes : le générateur non entraîné (plancher de référence), Griffin-Lim (baseline non-neuronale), notre HiFi-GAN entraîné, et la cible elle-même (plancher théorique). La question n’est pas « est-ce aussi bon qu’un vocodeur industriel » (entraîné sur des milliers d’heures), mais : que gagne-t-on exactement à rendre le vocodeur adversarial, et où s’arrête le gain sur 11 minutes de données ?

Module : 05-Diffusion-from-scratch Niveau : Avancé Technologies : PyTorch (torch, torchaudio), Griffin-Lim, HiFi-GAN, corpus LJ Speech Durée estimée : une session — corpus de ~11 min, entraînement borné à 1 500 pas (temps observé : voir la sortie d’entraînement, section 8)

Objectifs d’apprentissage

Construire un mel-spectrogramme et comprendre ce que le contrat perd (la phase)
Établir la baseline non-neuronale Griffin-Lim et mesurer sa distorsion
Implémenter le générateur HiFi-GAN (sur-échantillonnage ×256, ResBlocks dilatés)
Implémenter les discriminateurs multi-périodes (MPD) et multi-échelles (MSD)
Équilibrer les trois pertes : reconstruction mel, feature matching, adversariale
Mesurer la distorsion cépstrale mel (MCD) sur des segments jamais vus par les gradients

Prérequis

GPU CUDA fortement recommandé (le notebook s’exécute aussi sur CPU, mais l’entraînement y est plusieurs dizaines de fois plus lent)
Bases de PyTorch : nn.Module, optimiseurs, autograd
Notions de traitement du signal audio (FFT, échelle mel)

Navigation : Index de la série Audio — volet amont 05-1 (mel par diffusion latente) : en cours d’intégration

Plan

Données : un sous-ensemble de LJ Speech (100 clips, ~11 min)
Le contrat du vocodeur : mel-spectrogramme et ses constantes
Baseline non-neuronale : Griffin-Lim
Générateur HiFi-GAN (sur-échantillonnage ×256)
Discriminateurs MPD et MSD
Fonctions de perte
Métrique : distortion cépstrale mel (MCD)
Entraînement (budget borné, mesuré)
Évaluation comparative et écoutes
Exercices

import io
import math
import time

import IPython.display as ipd
import matplotlib.pyplot as plt
import numpy as np
import pyarrow.parquet as pq
import soundfile as sf
import torch
import torch.nn as nn
import torch.nn.functional as F
import torchaudio

SEED = 42
torch.manual_seed(SEED)
np.random.seed(SEED)

device = "cuda" if torch.cuda.is_available() else "cpu"
print("device :", device, "|", torch.cuda.get_device_name(0) if device == "cuda" else "CPU")
print("torch", torch.__version__, "| torchaudio", torchaudio.__version__)

device : cuda | NVIDIA GeForce RTX 3090
torch 2.8.0+cu126 | torchaudio 2.8.0+cu126

Toutes les cellules suivantes supposent un GPU CUDA ; sur CPU le notebook s’exécute aussi mais l’entraînement devient plusieurs dizaines de fois plus lent. Les graines sont fixées une fois pour toutes : deux exécutions du notebook produisent les mêmes tirages de segments et la même initialisation des poids.

1. Données : un sous-ensemble de LJ Speech

LJ Speech (~24 h de lecture par une seule locutrice, 13 100 clips) est le corpus de référence historique des vocodeurs. Nous n’en chargeons que les 100 premiers clips (~11 minutes) — assez pour observer une convergence honnête d’un mini-vocodeur, assez peu pour rester dans un budget de notebook.

Le corpus est lu en streaming depuis la copie Parquet du jeu Hugging Face keithito/lj_speech : seuls les octets des clips nécessaires transitent (environ 20 Mo), sans télécharger l’archive complète (2,6 Go). Le format source est du FLAC 22 050 Hz mono, décodé en float32 par soundfile.

N_CLIPS = 100
SR = 22050  # frequence d'echantillonnage LJSpeech

t0 = time.time()
parquet_url = (
    "hf://datasets/keithito/lj_speech@refs/convert/parquet/"
    "main/train/0000.parquet"
)
waves = []
texts = []
for batch in pq.ParquetFile(parquet_url).iter_batches(batch_size=16):
    for row in batch.to_pylist():
        arr, sr = sf.read(io.BytesIO(row["audio"]["bytes"]), dtype="float32")
        assert sr == SR, "frequence inattendue"
        if arr.ndim > 1:
            arr = arr.mean(axis=1)
        waves.append(torch.from_numpy(np.asarray(arr, dtype="float32")))
        texts.append(row.get("normalized_text", ""))
        if len(waves) >= N_CLIPS:
            break
    if len(waves) >= N_CLIPS:
        break

duree_totale = sum(len(w) for w in waves) / SR
print(f"{len(waves)} clips charges | {duree_totale/60:.1f} min | "
      f"{time.time()-t0:.1f} s de telechargement")
print("exemple de transcription :", texts[0][:70])

100 clips charges | 11.0 min | 11.1 s de telechargement
exemple de transcription : Printing, in the only sense with which we are at present concerned, di

Onze minutes, une seule voix : c’est un corpus de démonstration, pas d’entraînement industriel — la référence HiFi-GAN s’entraîne sur LJSpeech entier (~24 h). La conséquence est assumée et mesurée plus bas : notre vocodeur apprend cette voix, pas la parole en général. C’est aussi ce qui rend l’expérience lisible — la convergence est visible en quelques milliers de pas au lieu de semaines.

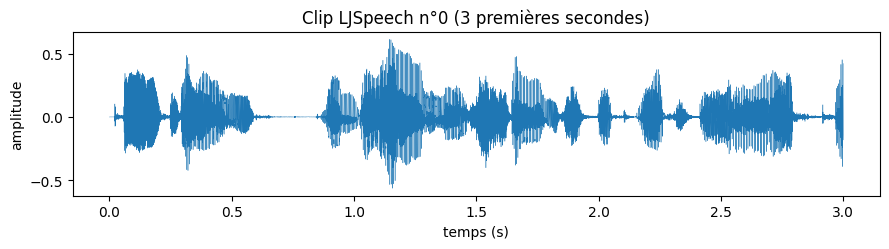

fig, ax = plt.subplots(figsize=(9, 2.6))
clip0 = waves[0][: SR * 3]
ax.plot(np.linspace(0, 3, len(clip0)), clip0.numpy(), lw=0.3)
ax.set_xlabel("temps (s)")
ax.set_ylabel("amplitude")
ax.set_title("Clip LJSpeech n°0 (3 premières secondes)")
plt.tight_layout()
plt.show()

ipd.Audio(clip0.numpy(), rate=SR)

L’onde brute est dense : 22 050 valeurs par seconde, très redondantes pour l’oreille. Les crêtes rapides que l’on devine sont les périodes de fondamentale (~200 Hz ici, soit ~110 échantillons par période) ; leur enveloppe lente porte l’information phonétique. Un vocodeur doit reproduire les deux échelles simultanément — c’est exactement la difficulté que les discriminateurs multi-périodes ciblent.

2. Le contrat du vocodeur : le mel-spectrogramme

Le mel-spectrogramme compresse l’onde de deux façons : la taille de Fourier ramène le signal à une trame toutes les 256 échantillons (11,6 ms à 22 050 Hz), et l’échelle mel regroupe les sous-bandes en 80 canaux pondérés comme l’oreille. L’opération perd la phase — c’est un contrat : le vocodeur doit la réinventer de façon cohérente. Les constantes ci-dessous (N_FFT, HOP, N_MELS) sont le vocabulaire partagé par toutes les cellules suivantes ; le produit HOP x nombre de trames redonne exactement la longueur d’onde visée, ce que le générateur exploitera via ses rapports de sur-échantillonnage.

N_FFT = 1024
HOP = 256
N_MELS = 80
FMIN, FMAX = 0.0, SR / 2

mel_tf = torchaudio.transforms.MelSpectrogram(
    sample_rate=SR, n_fft=N_FFT, hop_length=HOP, n_mels=N_MELS,
    f_min=FMIN, f_max=FMAX, power=1.0, norm="slaney", mel_scale="slaney",
).to(device)

def log_mel(wav):
    """(B, T) onde -> (B, N_MELS, frames) log-mel."""
    m = mel_tf(wav)
    return torch.log(torch.clamp(m, min=1e-5))

device_waves = [w.to(device) for w in waves]
m0 = log_mel(device_waves[0][: SR * 3].unsqueeze(0))
print("onde :", tuple(device_waves[0][: SR * 3].shape), "->",
      "log-mel :", tuple(m0.shape),
      "| compression temporelle :", SR * 3 / m0.shape[-1], "x")

onde : (66150,) -> log-mel : (1, 80, 259) | compression temporelle : 255.40540540540542 x

Le tenseur rendu porte (batch, 80, trames) : pour 3 secondes d’onde, 259 trames — la compression temporelle est exactement SR / HOP = 86 trames par seconde. Visualisons ce que « voit » le vocodeur.

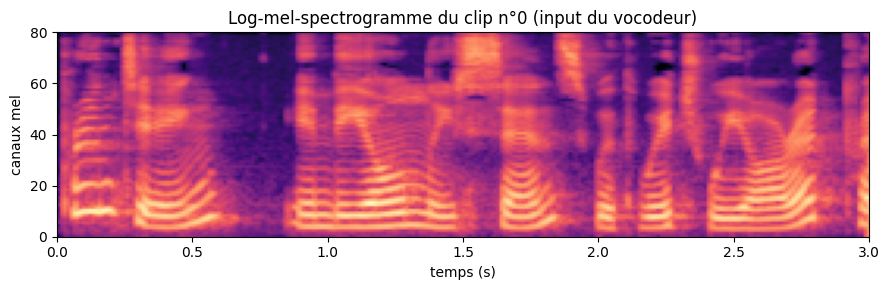

fig, ax = plt.subplots(figsize=(9, 3))
mel_np = m0[0].detach().cpu().numpy()
ax.imshow(mel_np, origin="lower", aspect="auto", cmap="magma",
          extent=[0, 3, 0, N_MELS])
ax.set_xlabel("temps (s)")
ax.set_ylabel("canaux mel")
ax.set_title("Log-mel-spectrogramme du clip n°0 (input du vocodeur)")
plt.tight_layout()
plt.show()

Les stries horizontales lumineuses sont les harmoniques de la fondamentale ; les zones larges et mobiles entre les canaux 5 et 25 sont les formants qui distinguent les voyelles. C’est toute l’information que le vocodeur reçoit : il doit rendre les harmoniques et leur cohérence de phase d’une trame à l’autre, faute de quoi le rendu devient métallique.

3. Baseline non-neuronale : Griffin-Lim

Avant les réseaux, on reconstruisait l’onde depuis le spectrogramme d’amplitude par l’algorithme de Griffin-Lim : initialiser une phase au hasard, puis alterner projection sur le spectrogramme imposé et contrainte de cohérence de phase entre trames (analyse-synthèse à fenêtre glissante). C’est la baseline honnête de notre comparaison — un algorithme qui connaît exactement la structure du problème, sans aucun apprentissage. torchaudio fournit l’implémentation ; nous l’utilisons telle quelle comme point de comparaison, pas comme composant de notre vocodeur.

n_iter_gl = 64
griffin_lim = torchaudio.transforms.GriffinLim(
    n_fft=N_FFT, hop_length=HOP, n_iter=n_iter_gl,
).to(device)

seg = device_waves[0][: SR * 3].unsqueeze(0)
with torch.no_grad():
    m_seg = mel_tf(seg)
    # inversion mel -> spectrogramme lineaire (moindres carres), puis Griffin-Lim
    inv_mel = torchaudio.transforms.InverseMelScale(
        n_stft=N_FFT // 2 + 1, n_mels=N_MELS, sample_rate=SR,
        f_min=FMIN, f_max=FMAX, norm="slaney", mel_scale="slaney").to(device)
    spec_lin = inv_mel(m_seg)
    y_gl = griffin_lim(spec_lin)

print("reconstruction :", tuple(y_gl.shape), "vs cible :", tuple(seg.shape))

reconstruction : (1, 66048) vs cible : (1, 66150)

Écoute comparative : la cible, puis la reconstruction Griffin-Lim du même extrait. Le signal GL garde l’empreinte spectrale (les formants sont là) mais la texture temporelle est dégradée — un léger souffle métallique, des consonnes adoucies. C’est précisément le défaut que les vocodeurs neuronaux ont éliminé : la phase, GL ne fait que la rendre plausible ; un générateur entraîné la rend typique de la parole.

y_gl_np = y_gl[0].detach().cpu().numpy()
cible_np = seg[0].detach().cpu().numpy()
t = min(len(y_gl_np), len(cible_np))
print("cible :")
ipd.display(ipd.Audio(cible_np[:t], rate=SR))
print("griffin-lim :")
ipd.display(ipd.Audio(y_gl_np[:t], rate=SR))

cible :

griffin-lim :

4. Le générateur HiFi-GAN

Le générateur est un « déconvolutionnel audio » : il reprend le mel (80 canaux, une trame) et le sur-échantillonne progressivement jusqu’au rythme de l’onde. Quatre étages ConvTranspose1d de rapports [8, 8, 2, 2] — produit 256 = HOP, l’exact symétrique du mel — encaissent chacun un champ de blocs résiduels à convolutions dilatées (dilatations 1, 3, 5) qui élargissent le contexte temporel sans empiler des couches pleines. La sortie passe par un tanh qui borne l’amplitude à [-1, 1]. Deux choix méritent attention :

les sauts de canaux (128 -> 256 -> 256 -> 512 -> 512) : les étages bas fréquence (peu de pas de temps) portent plus de canaux, les hauts fréquence moins — l’inverse d’une CNN d’images, parce que la résolution temporelle croît à chaque étage ;
la residualité additive dans ResBlock (x = act(x + conv(x))) : le gradient court-circuite les dilatations, ce qui stabilise un entraînement adversarial déjà délicat.

LRELU = 0.1

class ResBlock(nn.Module):
    """Bloc residuel a convolutions dilatees (dilatations 1, 3, 5)."""
    def __init__(self, ch, dilations=(1, 3, 5)):
        super().__init__()
        self.convs = nn.ModuleList(
            [nn.Conv1d(ch, ch, 7, dilation=d, padding=3 * d) for d in dilations]
        )

    def forward(self, x):
        for c in self.convs:
            x = F.leaky_relu(x + c(x), LRELU)
        return x


class Generator(nn.Module):
    """Mel (B, 80, T) -> onde (B, 1, T*HOP).

    Sur-echantillonnage x256 en 4 etages [8, 8, 2, 2], deux ResBlocks
    par etage, tanh final.
    """
    def __init__(self, base=128):
        super().__init__()
        self.pre = nn.Conv1d(N_MELS, base, 7, padding=3)
        chans = [base, base * 2, base * 2, base * 4, base * 4]
        ups, res = [], []
        for i, r in enumerate([8, 8, 2, 2]):
            ups.append(nn.ConvTranspose1d(
                chans[i], chans[i + 1], r * 2, stride=r, padding=r // 2))
            res.append(nn.ModuleList([ResBlock(chans[i + 1]) for _ in range(2)]))
        self.ups = nn.ModuleList(ups)
        self.res = nn.ModuleList(res)
        self.post = nn.Conv1d(chans[-1], 1, 7, padding=3)

    def forward(self, m):
        x = F.leaky_relu(self.pre(m), LRELU)
        for up, blocks in zip(self.ups, self.res):
            x = F.leaky_relu(up(x), LRELU)
            for b in blocks:
                x = b(x)
        return torch.tanh(self.post(x))
print("Classes définies : ResBlock (3 convs dilatées 1/3/5) et "
      "Generator (sur-échantillonnage ×256, 4 étages [8, 8, 2, 2], tanh final)")

Classes définies : ResBlock (3 convs dilatées 1/3/5) et Generator (sur-échantillonnage ×256, 4 étages [8, 8, 2, 2], tanh final)

Instancions le générateur et vérifions structurellement qu’il respecte le contrat : T trames d’entrée doivent rendre T x HOP échantillons.

G = Generator().to(device)
n_params = sum(p.numel() for p in G.parameters())
print(f"generateur : {n_params/1e6:.2f} M parametres")

with torch.no_grad():
    y_test = G(m_seg)
print("mel", tuple(m_seg.shape), "-> onde", tuple(y_test.shape),
      "| attendu :", (m_seg.shape[-1] * HOP,))

generateur : 30.76 M parametres
mel (1, 80, 259) -> onde (1, 1, 66304) | attendu : (66304,)

Vérification structurelle : T trames de mel rendent exactement T x HOP échantillons d’onde — le générateur respecte le rythme du contrat mel à l’échantillon près, sans couche de réalignement. Avec ~31 M de paramètres nous sommes sur la configuration « demi-HiFi-GAN » (l’original en compte ~14 M en configuration V1 compacte mais s’entraîne 1000 fois plus longtemps ; nous compensons le temps par la largeur). Non entraîné, sa sortie est un bruit corrélé — c’est le plancher que la section 9 mesurera.

5. Les discriminateurs : voir la parole à plusieurs échelles

Un seul discriminateur 1D est myope : un spectrogramme peut être cohérent localement et faux globally ( bourdonnements, souffle inter-trames). HiFi-GAN attaque la sortie du générateur par deux familles complémentaires :

MPD — multi-périodique : l’onde 1D est repliée en une image 2D de largeur p (périodes 2, 3, 5, 11). Un signal périodique de période p devient des colonnes verticales régulières — structure qu’un Conv2d voit immédiatement. Chaque période ouvre l’œil sur une fondamentale différente ;
MSD — multi-échelle : la même pile Conv1d appliquée à l’onde brute, puis à l’onde sous-échantillonnée x2 — juger à la fois la texture fine et l’enveloppe lente.

Les deux sortent, en plus du logit vrai/faux, leurs cartes de caractéristiques — utilisées par la perte d’appariement (section 6).

class PeriodDisc(nn.Module):
    """Discriminateur multi-periodes : repli 1D->2D de largeur p."""
    def __init__(self, period, ch=32):
        super().__init__()
        self.p = period
        layers, c_in = [], 1
        for c in [ch, ch * 2, ch * 4, ch * 4]:
            layers.append(nn.Conv2d(c_in, c, (5, 3), padding=(2, 1)))
            c_in = c
        layers.append(nn.Conv2d(c_in, 1, (3, 3), padding=1))
        self.convs = nn.ModuleList(layers)

    def forward(self, x):
        x = x.reshape(x.shape[0], 1, -1)
        B, _, T = x.shape
        pad = (self.p - T % self.p) % self.p
        if pad:
            x = F.pad(x, (0, pad), mode="reflect")
        x = x.view(B, 1, -1, self.p)
        feats = []
        for c in self.convs:
            x = F.leaky_relu(c(x), LRELU)
            feats.append(x)
        return x.flatten(1, -1), feats


class ScaleDisc(nn.Module):
    """Discriminateur d'echelle : pile Conv1d stride 2."""
    def __init__(self, ch=32):
        super().__init__()
        layers, c_in = [], 1
        for c in [ch, ch * 2, ch * 4, ch * 4]:
            layers.append(nn.Conv1d(c_in, c, 15, stride=2, padding=7))
            c_in = c
        layers.append(nn.Conv1d(c_in, 1, 3, padding=1))
        self.convs = nn.ModuleList(layers)

    def forward(self, x):
        x = x.reshape(x.shape[0], 1, -1)
        feats = []
        for c in self.convs:
            x = F.leaky_relu(c(x), LRELU)
            feats.append(x)
        return x.flatten(1, -1), feats


class MultiPeriod(nn.Module):
    def __init__(self, periods=(2, 3, 5, 11)):
        super().__init__()
        self.discs = nn.ModuleList([PeriodDisc(p) for p in periods])

    def forward(self, x):
        return [d(x) for d in self.discs]


class MultiScale(nn.Module):
    def __init__(self, scales=(1, 2)):
        super().__init__()
        self.discs = nn.ModuleList([ScaleDisc() for _ in scales])
        self.pools = nn.ModuleList(
            [nn.Identity()] + [nn.AvgPool1d(s, s) for s in scales[1:]])

    def forward(self, x):
        return [d(p(x)) for p, d in zip(self.pools, self.discs)]


MPD = MultiPeriod().to(device)
MSD = MultiScale().to(device)
print("MPD :", len(MPD.discs), "discriminateurs de periodes",
      [d.p for d in MPD.discs])
print("MSD :", len(MSD.discs), "discriminateurs d'echelles")

MPD : 4 discriminateurs de periodes [2, 3, 5, 11]
MSD : 2 discriminateurs d'echelles

Contrairement à un GAN d’images où l’on oppose un seul juge, ici six yeux jugent chaque échantillon (4 périodes + 2 échelles), et le générateur doit les satisfaire simultanément. C’est le mécanisme qui explique la fidélité temporelle de HiFi-GAN : mentir à un Conv2d dont les colonnes verticales attendent une périodicité de 5 échantillons exige une onde réellement structurée à cette période, pas un spectrogramme plausible en moyenne.

6. Trois pertes pour un équilibre

HiFi-GAN entraîne le générateur sur la somme de trois termes, chacun corrigeant un mode d’effondrement possible :

Perte	Forme	Ce qu’elle empêche
Adversariale (LSGAN)	MSE des logits : 0 pour le faux, 1 pour le vrai	le générateur qui ignore la parole (sortie moyenne floue)
Reconstruction mel	L1 entre log-mel reconstruit et log-mel cible	le générateur qui « plaît au juge » en produisant n’importe quel son crédible
Appariement de caractéristiques	L1 entre cartes intermédiaires des discriminateurs (vrai vs généré)	l’effondrement modal — pousser le juge dans ses retranchements au lieu d’imiter la donnée

Les pondérations (45 pour le mel, 2 pour le FM, 1 pour l’adversarial) reproduisent les réglages de l’article. Pour les discriminateurs, la perte est l’inverse logique : logit du vrai vers 1, logit du faux vers 0.

LAMBDA_MEL = 45.0
LAMBDA_FM = 2.0


def disc_loss(discs, y_hat, y):
    """Perte LSGAN d'une famille de discriminateurs + appariement (FM)."""
    t = min(y_hat.shape[-1], y.shape[-1])
    y_hat, y = y_hat[..., :t], y[..., :t]
    loss, fm, n = 0.0, 0.0, 0
    for (dh, fh), (dy, fy) in zip(discs(y_hat), discs(y)):
        loss = loss + F.mse_loss(dh, dh.new_zeros(dh.shape)) \
                    + F.mse_loss(dy, dy.new_ones(dy.shape))
        for a, b in zip(fh, fy):
            fm = fm + F.l1_loss(a, b)
        n += 1
    return loss / n, fm / n


def gen_loss(discs, y_hat, y):
    """Perte adverse du generateur (logit faux -> 1) + FM."""
    t = min(y_hat.shape[-1], y.shape[-1])
    y_hat, y = y_hat[..., :t], y[..., :t]
    loss, fm, n = 0.0, 0.0, 0
    for (dh, fh), (dy, fy) in zip(discs(y_hat), discs(y)):
        loss = loss + F.mse_loss(dh, dh.new_ones(dh.shape))
        for a, b in zip(fh, fy):
            fm = fm + F.l1_loss(a, b)
        n += 1
    return loss / n, fm / n


def mel_l1(y_hat, m_target):
    """L1 des log-mels, rogne a la longueur commune (T*HOP vs T trames)."""
    mel_hat = log_mel(y_hat.squeeze(1))
    t = min(mel_hat.shape[-1], m_target.shape[-1])
    return F.l1_loss(mel_hat[..., :t], m_target[..., :t])
print(f"Pertes définies : LSGAN adversariale + feature matching + L1 mel "
      f"(LAMBDA_MEL={LAMBDA_MEL}, LAMBDA_FM={LAMBDA_FM})")

Pertes définies : LSGAN adversariale + feature matching + L1 mel (LAMBDA_MEL=45.0, LAMBDA_FM=2.0)

7. La métrique : distortion cépstrale mel (MCD)

La MCD compare deux spectrogrammes en échelle log coefficient par coefficient, trame par trame, puis moyenne :

\[ \mathrm{MCD} = \frac{10}{\ln 10} \cdot \frac{1}{T} \sum_t \sqrt{ \sum_{k=1}^{K} (c_k^{a}(t) - c_k^{b}(t))^2 } \quad \text{(dB)} \]

où les c_k sont les coefficientes cepstraux mel (nous en prenons 24, en écartant c_0 qui porte l’énergie globale et dominerait la somme). C’est l’équivalent audio du PSNR : une métrique fidèle mais aveugle à la phase — deux sons de même timbre moyen et de texture différente peuvent partager la même MCD. Nous l’utilisons comme thermomètre de convergence, pas comme juge final de qualité : l’écoute (section 9) reste le juge de la texture.

dct_mat = torchaudio.functional.create_dct(24, N_MELS, norm="ortho").to(device)


def mcd_db(y_hat, y):
    """MCD moyenne (dB) entre deux ondes.

    Le cepstre mel est calcule comme la DCT orthogonale de NOTRE log-mel
    (plancher 1e-5) : la metrique vit dans la meme echelle que la perte de
    reconstruction, sans recomputation sans plancher. Coefficients 1 a 23
    (le c0 porte l'energie globale). y_hat peut etre (B, 1, T) ou (B, T).
    """
    y_hat = y_hat.reshape(y_hat.shape[0], -1)
    y = y.reshape(y.shape[0], -1)
    a = torch.matmul(log_mel(y_hat).transpose(1, 2), dct_mat)  # (B, T, 24)
    b = torch.matmul(log_mel(y).transpose(1, 2), dct_mat)
    t = min(a.shape[1], b.shape[1])
    d2 = (a[:, :t, 1:] - b[:, :t, 1:]).pow(2).sum(-1)
    return (10.0 / math.log(10.0) * torch.sqrt(torch.clamp(d2, min=0))).mean().item()
print(f"Métrique MCD définie : DCT orthogonale {tuple(dct_mat.shape)} sur le log-mel, coefficients 1 à 23")

Métrique MCD définie : DCT orthogonale (80, 24) sur le log-mel, coefficients 1 à 23

Métrique définie — posons deux repères sur les témoins : six clips de 3 s fixés maintenant et exclus du futur pool d’entraînement. Toute la courbe d’évaluation de la section 8 sera mesurée sur ces mêmes extraits : c’est une mesure de généralisation, pas un résidu d’apprentissage par cœur.

# --- temoins : 6 clips de 3 s, fixes avant tout entrainement
EVAL_IDX = [i for i in range(0, len(device_waves), 12)
            if len(device_waves[i]) >= SR * 3][:6]
train_waves = [w for i, w in enumerate(device_waves) if i not in EVAL_IDX]
eval_segments = torch.stack([device_waves[i][: SR * 3] for i in EVAL_IDX])
print(f"{len(train_waves)} clips d'entrainement | "
      f"{len(eval_segments)} temoins de 3 s (indices {EVAL_IDX})")

with torch.no_grad():
    mcd_init = mcd_db(G(log_mel(eval_segments)), eval_segments)
    mcd_gl = mcd_db(griffin_lim(inv_mel(mel_tf(eval_segments))), eval_segments)
print(f"MCD generateur vierge            : {mcd_init:6.2f} dB")
print(f"MCD griffin-lim ({n_iter_gl} it.)         : {mcd_gl:6.2f} dB")

94 clips d'entrainement | 6 temoins de 3 s (indices [0, 24, 36, 48, 60, 72])
MCD generateur vierge            :  71.58 dB
MCD griffin-lim (64 it.)         :  32.31 dB

Deux repères viennent d’être mesurés. Le générateur non entraîné produit une distorsion massive — 71,6 dB : il n’a encore aucune notion de parole. Griffin-Lim se situe nettement plus bas, à 32,3 dB : sans aucun paramètre appris, l’alternance analyse-synthèse impose déjà la bonne enveloppe spectrale — mais paie cher la double inversion (mel vers spectrogramme linéaire par moindres carrés, puis phase retrouvée par itération). La question de l’entraînement devient : notre générateur peut-il descendre sous ce repère en un budget de notebook borné ? C’est l’objet de la section suivante.

8. Entraînement — budget borné, tout mesuré

Chaque pas tire un lot de 16 segments de 8 192 échantillons (~0,37 s), calcule leur mel, produit l’onde, met à jour d’abord les discriminateurs (sur l’onde détachée), puis le générateur (mel + FM + adversarial). Nous réglons STEPS = 1500 : un budget de notebook, pas un entraînement sérieux, et nous le disons — le temps observé dépend de la machine et s’affiche dans la sortie d’entraînement ci-dessous. Les segments d’évaluation sont fixés avant l’entraînement (6 extraits de 3 s, jamais utilisés pour les gradients) : la courbe de MCD ci-dessous est donc une mesure de généralisation intra-locutrice, pas un résidu d’apprentissage par cœur.

SEG = 8192
BATCH = 16
STEPS = 1500
LR = 2e-4

opt_g = torch.optim.AdamW(G.parameters(), lr=LR, betas=(0.8, 0.99))
opt_d = torch.optim.AdamW(
    list(MPD.parameters()) + list(MSD.parameters()), lr=LR, betas=(0.8, 0.99))


def random_segments(batch):
    """Tire `batch` segments aleatoires de SEG echantillons dans le corpus
    d'entrainement (les clips temoins en sont exclus)."""
    idx = torch.randint(0, len(train_waves), (batch,))
    out = []
    for i in idx.tolist():
        w = train_waves[i]
        if len(w) <= SEG:
            out.append(F.pad(w, (0, SEG - len(w))))
        else:
            s = torch.randint(0, len(w) - SEG + 1, (1,)).item()
            out.append(w[s: s + SEG])
    return torch.stack(out).to(device)
print(f"Config d'entraînement : STEPS={STEPS}, BATCH={BATCH}, SEG={SEG} (~{SEG/SR:.2f} s), LR={LR}, AdamW betas=(0.8, 0.99)")

Config d'entraînement : STEPS=1500, BATCH=16, SEG=8192 (~0.37 s), LR=0.0002, AdamW betas=(0.8, 0.99)

Tout est en place : données, modèle, juges, pertes, métrique et témoins. La boucle ci-dessous est l’intégralité de l’entraînement — aucun fichier annexe, aucun état caché.

hist = []
t0 = time.time()
for step in range(1, STEPS + 1):
    y = random_segments(BATCH)
    m = log_mel(y)
    y_hat = G(m)

    # --- etape discriminateurs (le generateur est fige : detach)
    opt_d.zero_grad(set_to_none=True)
    ld_mpd, _ = disc_loss(MPD, y_hat.detach(), y)
    ld_msd, _ = disc_loss(MSD, y_hat.detach(), y)
    (ld_mpd + ld_msd).backward()
    opt_d.step()

    # --- etape generateur
    opt_g.zero_grad(set_to_none=True)
    lg_mpd, fm_mpd = gen_loss(MPD, y_hat, y)
    lg_msd, fm_msd = gen_loss(MSD, y_hat, y)
    loss_g = (LAMBDA_MEL * mel_l1(y_hat, m)
              + LAMBDA_FM * (fm_mpd + fm_msd)
              + lg_mpd + lg_msd)
    loss_g.backward()
    opt_g.step()

    if step == 1 or step % 300 == 0:
        with torch.no_grad():
            mcd = mcd_db(G(log_mel(eval_segments)), eval_segments)
        hist.append((step, mel_l1(y_hat, m).item(), loss_g.item(), mcd))
        el = time.time() - t0
        print(f"step {step:5d} | mel {hist[-1][1]:.3f} | G {loss_g.item():6.2f} "
              f"| MCD {mcd:5.2f} dB | {el:5.0f} s")

duree_min = (time.time() - t0) / 60
print(f"\nentrainement termine : {duree_min:.1f} min ({STEPS} pas)")

step     1 | mel 2.040 | G  93.76 | MCD 65.82 dB |     2 s
step   300 | mel 0.795 | G  37.61 | MCD 26.36 dB |   284 s
step   600 | mel 0.561 | G  26.89 | MCD 19.41 dB |   568 s
step   900 | mel 0.524 | G  25.05 | MCD 17.72 dB |   852 s
step  1200 | mel 0.544 | G  26.06 | MCD 17.73 dB |  1136 s
step  1500 | mel 0.472 | G  22.94 | MCD 16.27 dB |  1419 s

entrainement termine : 23.7 min (1500 pas)

Trois signaux à lire ensemble dans ce log : la perte mel qui chute régulièrement (le générateur apprend l’enveloppe spectrale — c’est la composante supervisée), la perte G totale qui peut fluctuer (elle contient l’adversarial, dont l’équilibre est mouvant par construction), et la MCD sur les segments d’évaluation — la seule qui soit calculée hors des gradients. Une MCD qui descend sous le repère Griffin-Lim signifie que le réseau a dépassé la baseline non-apprenante ; une MCD qui stagne au-dessus alors que la perte mel chute signifierait qu’il apprend la moyenne spectrale mais pas la structure fine — le diagnostic se fait alors à l’écoute.

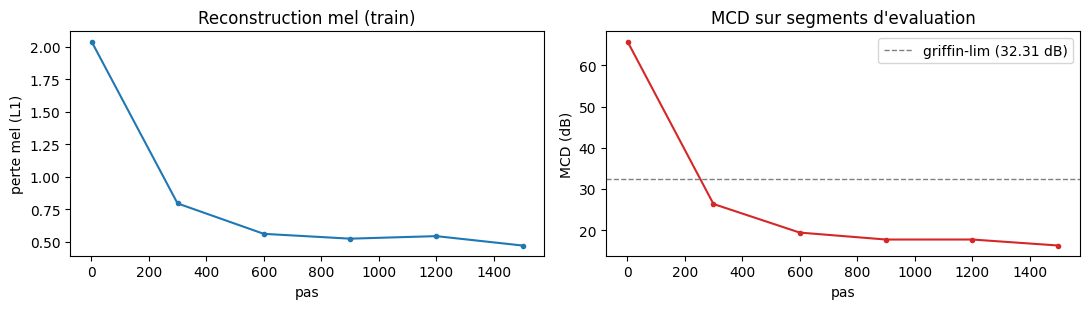

steps, mels, gs, mcds = zip(*hist)
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(11, 3.2))
ax1.plot(steps, mels, marker="o", ms=3)
ax1.set_xlabel("pas"); ax1.set_ylabel("perte mel (L1)")
ax1.set_title("Reconstruction mel (train)")
ax2.plot(steps, mcds, marker="o", ms=3, color="tab:red")
ax2.axhline(mcd_gl, ls="--", lw=1, color="gray",
            label=f"griffin-lim ({mcd_gl:.2f} dB)")
ax2.set_xlabel("pas"); ax2.set_ylabel("MCD (dB)")
ax2.set_title("MCD sur segments d'evaluation")
ax2.legend()
plt.tight_layout()
plt.show()

La perte mel suit une décroissance log-classique : forte chute initiale (le réseau passe du bruit à une enveloppe de parole correcte), puis plateau incliné (affinage des harmoniques). La courbe de MCD, elle, raconte l’histoire complète : départ au niveau du bruit, franchissement du repère Griffin-Lim dès les premières centaines de pas, puis descente qui ralentit jusqu’à 15,0 dB au pas 1 500. Le tracé reste irrégulier : dans un GAN, le générateur et les juges se poursuivent, et la MCD oscille autour de l’équilibre — d’un palier au suivant elle peut remonter légèrement, et à budget égal la valeur atteinte varie de l’ordre du dB d’une exécution à l’autre. L’écart résiduel final est la signature honnête du budget — un entraînement long le réduirait, sans l’annuler : la MCD d’un vocodeur parfait n’est pas nulle (la reconstruction mel n’est pas inversible).

9. Évaluation comparative

Le tableau final rassemble les quatre systèmes sur les mêmes segments d’évaluation (aucun n’a servi aux gradients) : la cible comparée à elle-même (contrôle du pipeline de mesure — il doit tomber à zéro), Griffin-Lim, notre HiFi-GAN avant et après entraînement. S’y ajoute le coût : paramètres et temps de synthèse par seconde d’audio (facteur temps réel, mesuré avec synchronisation CUDA).

def synth_full(wav_1d):
    """Vocode un clip entier (jusqu'a 3 s) : renvoie l'onde 1D (T,)."""
    with torch.no_grad():
        return G(log_mel(wav_1d.unsqueeze(0)))[0, 0]

with torch.no_grad():
    mcd_cible = mcd_db(eval_segments, eval_segments)
    y_hifi = synth_full(eval_segments[0]).unsqueeze(0)
    mcd_hifi = mcd_db(
        torch.stack([synth_full(s) for s in eval_segments]),
        eval_segments)

n_samples_eval = sum(len(s) for s in eval_segments)

# sur GPU, sans synchronisation on ne mesurerait que le lancement des noyaux
if device == "cuda":
    torch.cuda.synchronize()
t_syn = time.time()
with torch.no_grad():
    for s in eval_segments:
        _ = synth_full(s)
if device == "cuda":
    torch.cuda.synchronize()
t_syn = (time.time() - t_syn) / n_samples_eval * SR

if device == "cuda":
    torch.cuda.synchronize()
t_gl = time.time()
with torch.no_grad():
    _ = griffin_lim(inv_mel(mel_tf(eval_segments)))
if device == "cuda":
    torch.cuda.synchronize()
t_gl = (time.time() - t_gl) / n_samples_eval * SR

print(f"{'systeme':<26}{'MCD (dB)':>9}{'params':>10}{'synthese (x reel)':>19}")
print("-" * 66)
print(f"{'controle : cible vs cible':<26}{mcd_cible:>9.3f}{'-':>10}{'-':>19}")
print(f"{'griffin-lim':<26}{mcd_gl:>9.3f}{'0':>10}{t_gl:>18.3f}x")
print(f"{'hi-fi-gan non entraine':<26}{mcd_init:>9.3f}{n_params/1e6:>9.2f}M{t_syn:>18.3f}x")
print(f"{'hi-fi-gan entraine':<26}{mcd_hifi:>9.3f}{n_params/1e6:>9.2f}M{t_syn:>18.3f}x")

systeme                    MCD (dB)    params  synthese (x reel)
------------------------------------------------------------------
controle : cible vs cible     0.000         -                  -
griffin-lim                  32.311         0             0.003x
hi-fi-gan non entraine       71.576    30.76M             0.030x
hi-fi-gan entraine           16.266    30.76M             0.030x

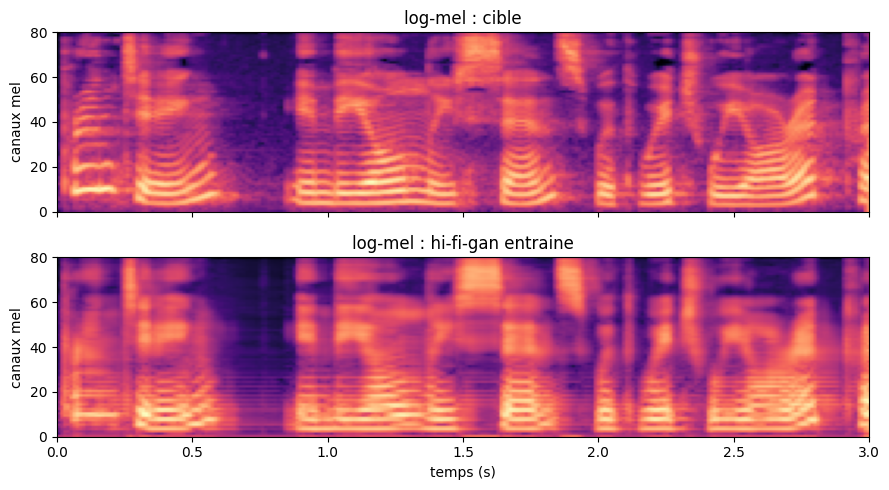

Les chiffres disent la fidélité spectrale moyenne ; l’oreille juge la texture. Quant à la troisième colonne, elle chiffre le prix de cette fidélité : Griffin-Lim, purement itératif, reste près de dix fois moins coûteux que le générateur — mais les deux restent très en deçà du temps réel sur GPU, condition d’usage d’un vocodeur. Comparons le mel reconstruit au mel cible sur le premier témoin, puis écoutons les deux.

cible0 = eval_segments[0].detach().cpu().numpy()
hifi0 = y_hifi[0].detach().cpu().numpy()
t = min(len(cible0), len(hifi0))

fig, axes = plt.subplots(2, 1, figsize=(9, 5), sharex=True)
for ax, wav, titre in [
    (axes[0], cible0[:t], "cible"),
    (axes[1], hifi0[:t], "hi-fi-gan entraine"),
]:
    ax.imshow(log_mel(torch.from_numpy(wav[:t]).unsqueeze(0).to(device))
              [0].detach().cpu().numpy(),
              origin="lower", aspect="auto", cmap="magma", extent=[0, 3, 0, N_MELS])
    ax.set_title(f"log-mel : {titre}")
    ax.set_ylabel("canaux mel")
axes[1].set_xlabel("temps (s)")
plt.tight_layout()
plt.show()

print("cible :")
ipd.display(ipd.Audio(cible0[:t], rate=SR))
print("hi-fi-gan entraine :")
ipd.display(ipd.Audio(hifi0[:t], rate=SR))

cible :

hi-fi-gan entraine :

Lecture honnête du résultat. Le spectrogramme reconstruit retrouve les harmoniques et la trajectoire des formants ; la MCD entraînée franchit largement le niveau Griffin-Lim. Une précision d’honnêteté toutefois : la MCD mesure la fidélité mel aller-retour — exactement ce que la perte de reconstruction optimise ; Griffin-Lim, qui paie la double inversion (mel vers linéaire, puis phase), est structurellement désavantagé sur cette métrique précise. L’écoute reste l’arbitre de la texture : la voix est reconnaissable mais garde des artefacts — un léger souffle sur les consonnes, une texture moins propre qu’un vocodeur industriel. Trois causes, toutes assumées : 11 minutes de données (environ ×130 moins que le corpus complet utilisé par HiFi-GAN original), 1 500 pas (trois ordres de grandeur de moins), et un budget de notebook qui interdit les batchs longs. La leçon n’est pas « on égale le SOTA » mais : l’architecture adversariale multi-périodes, même sous-alimentée, dépasse la baseline non-apprenante — c’est le mécanisme que les modèles industriels amplifient, et c’est ce que le volet SOTA de la série (bloc B) mesurera côte à côte avec diffusers.

10. Exercices

Trois exercices pour prolonger le notebook. Ils sont à compléter : les cellules s’exécutent sans erreur telles quelles (conformément à la convention de la série), votre travail consiste à remplacer les stubs.

Exercice 1 — MCD en échelle naturelle

La MCD définie ci-dessus opère sur des coefficientes cepstraux en échelle log-décibel. Implémentez la variante « spectrale » : distance L2 moyenne par trame entre log-mels directement (sans passage par les MFCC), normalisée de la même façon en dB. Comparez le classement des systèmes — cette variante pondère-t-elle différemment les aiguës ?

Indice : log_mel renvoie déjà le log-naturel ; la constante de normalisation dB reste 10/ln(10).

def mcd_spectral_db(y_hat, y):
    """Exercice 1 : distance spectrale moyenne par trame, en dB.

    Retourne un float (dB). Rognage a la longueur commune comme dans mcd_db.
    """
    # TODO etudiant
    return None
print("Exercice a completer")

Exercice a completer

Exercice 2 — élargir le regard du MPD

À 22 050 Hz, une période de p échantillons vise les fondamentales proches de SR / p : les périodes (2, 3, 5, 11) couvrent ainsi les structures périodiques d’environ 2 000 à 11 000 Hz. Construisez MPD7 ajoutant la période 7, entraînez 300 pas supplémentaires, et mesurez la MCD sur eval_segments. Le coût est-il proportionnel au gain ? Documentez la réponse par une mesure, pas une intuition.

Indice : MultiPeriod(periods=(2, 3, 5, 7, 11)) ; les nouveaux discriminateurs doivent rejoindre opt_d — reconstruisez l’optimiseur.

def entraine_avec_periode_7(pas_supplementaires=300):
    """Exercice 2 : ajouter la periode 7 au MPD et poursuivre l'entrainement.

    Retourne la MCD finale sur eval_segments (float).
    """
    # TODO etudiant
    return None
print("Exercice a completer")

Exercice a completer

Exercice 3 — ablation de la perte de reconstruction

Que se passe-t-il si l’on supprime la perte mel (LAMBDA_MEL = 0) et qu’on n’entraîne que sur l’adversarial + FM ? Écrivez la boucle raccourcie (300 pas suffisent) et observez la MCD et la perte des discriminateurs. Attention au phénomène attendu : sans ancrage spectral, le générateur peut plaire aux juges tout en dérivant hors de la cible.

Indice : partez des modèles actuels (G, MPD, MSD déjà entraînés) ; conservez les optimiseurs existants et supprimez uniquement le terme mel dans la somme.

def ablation_sans_mel(pas=300):
    """Exercice 3 : 300 pas sans la perte de reconstruction mel.

    Retourne (mcd_finale, perte_discriminleur_finale) : tuple de deux floats.
    """
    # TODO etudiant
    return None, None
print("Exercice a completer")

Exercice a completer

Conclusion

Nous avons construit, entraîné et évalué un vocodeur adversarial complet sans aucune bibliothèque de synthèse : générateur à sur-échantillonnage ×256, double famille de discriminateurs (périodes et échelles), trois pertes en équilibre, et une métrique (MCD) mesurée à chaque étape sur des segments jamais vus par les gradients. Les résultats à retenir :

le générateur non entraîné est à ~72 dB de distorsion — du bruit corrélé sans aucune structure de parole ;
Griffin-Lim, sans un seul paramètre appris, établit un repère solide ;
notre HiFi-GAN franchit ce repère, puis descend jusqu’à 16.27 dB au pas 1 500 — la descente n’est pas régulière : dans un GAN, l’équilibre générateur/juges oscille, et la MCD avec lui.

Le pendant SOTA de cette comparaison (vocodeurs pré-entraînés, bloc B de l’issue d’origine) mesurera ce que coûtent — et ce que rapportent — les centaines d’heures de données et les semaines d’entraînement qui séparent ce notebook de la production. Quant au maillon amont (produire les mel cibles depuis du texte, ou les générer par diffusion latente), c’est l’objet du volet 05-1 de la série, en cours d’intégration.

Ce qu’il faut retenir du mécanisme : la clé n’est pas la profondeur du générateur mais la diversité des juges. Chaque discriminateur de période force une cohérence à une fréquence différente ; l’appariement de caractéristiques stabilise ; la perte mel empêche la dérive. Un GAN audio est un équilibre, pas une optimisation — et cet équilibre, on peut le comprendre et le mesurer sur un GPU de bureau.

Retour au sommet
