# Imports et reglages (noyau Python, D7)
import heapq
import math
import matplotlib.pyplot as plt
import numpy as np
print("imports OK : python stdlib + numpy + matplotlib")imports OK : python stdlib + numpy + matplotlibCompression-01 — Codes préfixes : de Shannon-Fano à Huffman
Navigation : Index de la série | Série Complexity — voisine
Public : Découverte. Aucun prérequis de la série — ce carnet est le socle du premier pli de la sous-série Compression (format Origami : la série se déploie pli par pli, voir l’EPIC #18706). On y construit, de zéro, la notion de code préfixe, l’inégalité de Kraft, puis deux algorithmes de compression historiques : Shannon-Fano (1949) et Huffman (1952), avant de voir pourquoi le second bat toujours le premier.
Durée estimée : 45 minutes.
Ce que vous saurez faire : décoder un code préfixe sans jamais revenir en arrière ; vérifier qu’une famille de longueurs est réalisable (Kraft) ; construire Shannon-Fano et Huffman ; mesurer l’écart à l’entropie, la borne théorique.
1. Longueur fixe, longueur variable
Un fichier est une suite de symboles. Pour stocker 8 symboles différents (disons les notes de musique de do à do), la solution la plus simple donne à chacun un mot binaire de même longueur : 3 bits par symbole, parce que 2^3 = 8.
Cette uniformité est un gaspillage dès que les symboles ne sont pas équiprobables : en français, le « e » est bien plus fréquent que le « k ». L’idée de la compression sans perte est simple à énoncer : donner des mots courts aux symboles fréquents, des mots longs aux symboles rares — et pouvoir relire le message sans aucune ambiguïté.
SYMBOLES_8 = ["do", "re", "mi", "fa", "sol", "la", "si", "do2"]
bits_fixes = math.ceil(math.log2(len(SYMBOLES_8)))
message = ["do", "mi", "sol", "do", "la", "si", "do", "re", "mi", "do"]
cout_fixe = len(message) * bits_fixes
print(f"{len(SYMBOLES_8)} symboles distincts -> {bits_fixes} bits par symbole en longueur fixe")
print()
print(f"{'symbole':<8} | {'code fixe':<10} | bits")
print("-" * 32)
for i, s in enumerate(SYMBOLES_8):
print(f"{s:<8} | {format(i, '03b'):<10} | {bits_fixes}")
print()
print(f"message de {len(message)} notes -> {cout_fixe} bits au total")8 symboles distincts -> 3 bits par symbole en longueur fixe
symbole | code fixe | bits
--------------------------------
do | 000 | 3
re | 001 | 3
mi | 010 | 3
fa | 011 | 3
sol | 100 | 3
la | 101 | 3
si | 110 | 3
do2 | 111 | 3
message de 10 notes -> 30 bits au totalLecture. Avec 8 symboles, la longueur fixe coûte exactement 3 bits par note, quelle que soit la musique. Si « do » apparaît 4 fois sur 10 dans le message, lui donner 2 bits et 4 aux autres serait déjà un gain — à condition de savoir où s’arrête chaque mot. C’est le problème que le code préfixe résout.
2. Codes préfixes : décoder sans revenir en arrière
Un code est préfixe si aucun mot du code n’est le début d’un autre mot du code. C’est exactement la condition pour lire un message binaire de gauche à droite, un seul passage : dès que les bits lus forment un mot du code, ce mot est forcément le bon — aucun mot plus long ne peut commencer pareil.
Un arbre binaire le rend visible : chaque symbole est une feuille, chaque bit lu descend d’un niveau (0 à gauche, 1 à droite). Un décodage est une simple marche de la racine aux feuilles.
# Un code prefixe a 4 symboles, et un code AMBIGU pour comparer
code_prefixe = {"do": "00", "re": "01", "mi": "10", "sol": "11"}
code_ambigu = {"do": "0", "re": "01", "mi": "10", "sol": "110"} # "0" prefixe de "01"
def est_prefixe(codes):
mots = sorted(codes.values())
for i in range(len(mots) - 1):
if mots[i + 1].startswith(mots[i]):
return False, (mots[i], mots[i + 1])
return True, None
def decoder(message_bits, codes):
inverse = {mot: symbole for symbole, mot in codes.items()}
sortie, tampon = [], ""
for b in message_bits:
tampon += b
if tampon in inverse:
sortie.append(inverse[tampon])
tampon = ""
assert tampon == "", "reste non decode : le code n'est pas prefixe ?"
return sortie
bits = "".join(code_prefixe[s] for s in ["do", "sol", "re", "mi"])
print(f"message binaire : {bits}")
print(f"decode : {decoder(bits, code_prefixe)}")
ok, couple = est_prefixe(code_prefixe)
print(f"code a 4 symboles equiprobables prefixe ? {ok}")
ok2, couple2 = est_prefixe(code_ambigu)
print(f"code ambigu prefixe ? {ok2} -- collision : {couple2}")message binaire : 00110110
decode : ['do', 'sol', 're', 'mi']
code a 4 symboles equiprobables prefixe ? True
code ambigu prefixe ? False -- collision : ('0', '01')Lecture. Le décodage s’arrête net à chaque mot reconnu : c’est la propriété préfixe qui l’autorise. Le code « ambigu » échoue au test car « 0 » (do) est le début de « 01 » (re) : à la lecture de 01..., impossible de savoir si c’est do suivi d’autre chose, ou re. La propriété préfixe n’est pas une option de confort, c’est la condition d’existence du décodage en un passage.
3. L’inégalité de Kraft : ce qu’un code préfixe peut se permettre
Soit un code de \(n\) mots de longueurs \(\ell_1, \ell_2, \ldots, \ell_n\). Le code est réalisable en préfixe si et seulement si :
\[\sum_{i=1}^{n} 2^{-\ell_i} \;\leq\; 1 \qquad \text{(inégalité de Kraft)}\]
Intuition : dans l’arbre binaire infini, un mot de longueur \(\ell\) occupe une feuille à profondeur \(\ell\), c’est-à-dire une fraction \(2^{-\ell}\) des feuilles de cette profondeur. Les feuilles choisies ne doivent pas se chevaucher : leurs fractions totalisent au plus 1.
On vérifie numériquement, et l’on voit aussi le cas d’égalité : quand la somme vaut exactement 1, l’arbre est complet — aucun bit perdu.
def somme_kraft(longueurs):
return sum(2.0 ** -l for l in longueurs)
exemples = {
"code fixe 3 bits x 8": [3] * 8,
"prefixe 4 symboles (2 bits)": [2, 2, 2, 2],
"arbre complet 1+2+3+3": [1, 2, 3, 3],
"impossible : 1+1+...": [1, 1, 2, 3],
}
print(f"{'exemple':<28} | somme Kraft | realisable en prefixe")
print("-" * 66)
for nom, ls in exemples.items():
s = somme_kraft(ls)
print(f"{nom:<28} | {s:<11.4f} | {'oui' if s <= 1.0 + 1e-12 else 'NON'}")exemple | somme Kraft | realisable en prefixe
------------------------------------------------------------------
code fixe 3 bits x 8 | 1.0000 | oui
prefixe 4 symboles (2 bits) | 1.0000 | oui
arbre complet 1+2+3+3 | 1.0000 | oui
impossible : 1+1+... | 1.3750 | NONLecture. Les trois premières lignes satisfont Kraft — la dernière non : deux mots de longueur 1 occupent déjà tout l’arbre (les deux feuilles de profondeur 1), il ne reste aucune place pour les autres symboles. Le cas « 1+2+3+3 » atteint exactement 1 : arbre complet, chaque branche mène à un symbole utile. Kraft ne dit pas lequel des codes réalisables est bon — seulement lesquels existent.
4. Shannon-Fano : couper la masse en deux (1949)
L’algorithme de Shannon-Fano part des symboles triés par probabilité décroissante, puis divise récursivement le bloc en deux groupes de masses aussi égales que possible ; un 0 est ajouté aux mots du premier groupe, un 1 au second.
C’est un découpage descendant (top-down) : on décide du premier bit des mots les plus fréquents avant de savoir comment le reste va s’agencer.
def shannon_fano(probs):
"""Construit le code Shannon-Fano d'une liste [(symbole, probabilite), ...]."""
blocs = sorted(probs, key=lambda x: -x[1])
codes = {s: "" for s, _ in blocs}
def couper(bloc):
if len(bloc) <= 1:
return
total = sum(p for _, p in bloc)
cumul, meilleur_i, meilleur_ecart = 0.0, 0, float("inf")
for i in range(len(bloc) - 1):
cumul += bloc[i][1]
ecart = abs(2 * cumul - total) # masse a gauche vs a droite
if ecart < meilleur_ecart:
meilleur_ecart, meilleur_i = ecart, i
gauche, droite = bloc[: meilleur_i + 1], bloc[meilleur_i + 1:]
for s, _ in gauche:
codes[s] += "0"
for s, _ in droite:
codes[s] += "1"
couper(gauche)
couper(droite)
couper(blocs)
return codes
DISTRIBUTION = [("do", 0.40), ("re", 0.25), ("mi", 0.15), ("fa", 0.10), ("sol", 0.06), ("la", 0.04)]
sf = shannon_fano(DISTRIBUTION)
print(f"{'symbole':<8} | {'proba':<6} | {'code SF':<8} | longueur")
print("-" * 42)
for s, p in DISTRIBUTION:
print(f"{s:<8} | {p:<6.2f} | {sf[s]:<8} | {len(sf[s])}")symbole | proba | code SF | longueur
------------------------------------------
do | 0.40 | 0 | 1
re | 0.25 | 10 | 2
mi | 0.15 | 110 | 3
fa | 0.10 | 1110 | 4
sol | 0.06 | 11110 | 5
la | 0.04 | 11111 | 5Lecture. Le découpage donne bien 1 bit au symbole le plus fréquent (do, 40 %) et 4 bits aux deux plus rares. La masse totale vaut 1 ; à chaque coupe, le « plus équilibré » des coupages possibles est choisi — mais ce choix est local : il optimise la coupe présente, pas la longueur finale des mots.
5. Huffman : fusionner depuis les feuilles (1952)
Huffman procède à l’inverse : ascendant (bottom-up). On part des symboles seuls, et l’on fusionne à chaque étape les deux noeuds de plus petite masse, le noeud fusionné prenant leur somme. Le premier bit assigné l’est donc aux symboles les plus rares — c’est le dernier bit décidé qui va aux fréquents.
L’algorithme est optimal : parmi tous les codes préfixes d’une distribution donnée, Huffman minimise la longueur moyenne (preuve par échange, hors scope ici).
def huffman(probs):
"""Construit le code de Huffman d'une liste [(symbole, probabilite), ...]."""
tas = [(p, i, [s]) for i, (s, p) in enumerate(probs)]
heapq.heapify(tas)
codes = {s: "" for s, _ in probs}
compteur = len(probs)
while len(tas) > 1:
p1, _, g1 = heapq.heappop(tas)
p2, _, g2 = heapq.heappop(tas)
for s in g1:
codes[s] = "0" + codes[s]
for s in g2:
codes[s] = "1" + codes[s]
compteur += 1
heapq.heappush(tas, (p1 + p2, compteur, g1 + g2))
return codes
hu = huffman(DISTRIBUTION)
print(f"{'symbole':<8} | {'proba':<6} | {'code SF':<8} | {'code Huffman':<13} | |SF| | |Hu|")
print("-" * 66)
for s, p in DISTRIBUTION:
print(f"{s:<8} | {p:<6.2f} | {sf[s]:<8} | {hu[s]:<13} | {len(sf[s])} | {len(hu[s])}")symbole | proba | code SF | code Huffman | |SF| | |Hu|
------------------------------------------------------------------
do | 0.40 | 0 | 0 | 1 | 1
re | 0.25 | 10 | 10 | 2 | 2
mi | 0.15 | 110 | 110 | 3 | 3
fa | 0.10 | 1110 | 1110 | 4 | 4
sol | 0.06 | 11110 | 11111 | 5 | 5
la | 0.04 | 11111 | 11110 | 5 | 5Lecture. Sur cette distribution presque harmonieuse, les deux algorithmes attribuent les mêmes longueurs — les mots diffèrent, le coût est identique. Ce n’est pas toujours le cas, et c’est l’objet de la section suivante : il existe des distributions où la coupe descendante de Shannon-Fano est mesurable- ment moins bonne.
6. Le match : quand Shannon-Fano perd
Shannon-Fano choisit chaque coupe en équilibrant les masses locales ; Huffman choisit chaque fusion en prenant les plus petites masses restantes. Ces deux gloutonneries ne coïncident pas toujours : sur certaines distributions, la première coupe de Shannon-Fano est « équilibrée » mais mal placée, et l’arbre final laisse passer quelques centièmes de bit par symbole.
def longueur_moyenne(probs, codes):
return sum(p * len(codes[s]) for s, p in probs)
def entropie(probs):
return -sum(p * math.log2(p) for _, p in probs)
BANQUE = {
"uniforme 8": [(f"s{i}", 1 / 8) for i in range(8)],
"harmonieuse (sec. 4)": DISTRIBUTION,
"fib-like": [(f"x{i}", w) for i, w in enumerate([1, 1, 2, 3, 5, 8, 13, 21])],
"discriminante": [("A", 0.35), ("B", 0.17), ("C", 0.17), ("D", 0.16), ("E", 0.15)],
"tres skew": [("A", 0.39), ("B", 0.21), ("C", 0.14), ("D", 0.13), ("E", 0.13)],
}
print(f"{'distribution':<22} | {'H':>6} | {'L SF':>6} | {'L Hu':>6} | SF-Hu")
print("-" * 58)
for nom, probs_brut in BANQUE.items():
tot = sum(p for _, p in probs_brut)
probs = [(s, p / tot) for s, p in probs_brut]
c_sf, c_hu = shannon_fano(probs), huffman(probs)
L_sf, L_hu = longueur_moyenne(probs, c_sf), longueur_moyenne(probs, c_hu)
print(f"{nom:<22} | {entropie(probs):>6.4f} | {L_sf:>6.4f} | {L_hu:>6.4f} | {L_sf - L_hu:+.4f}")distribution | H | L SF | L Hu | SF-Hu
----------------------------------------------------------
uniforme 8 | 3.0000 | 3.0000 | 3.0000 | +0.0000
harmonieuse (sec. 4) | 2.2008 | 2.2500 | 2.2500 | +0.0000
fib-like | 2.3714 | 2.4444 | 2.4444 | +0.0000
discriminante | 2.2328 | 2.3100 | 2.3000 | +0.0100
tres skew | 2.1650 | 2.2600 | 2.2200 | +0.0400Lecture. Sur les trois premières distributions, égalité parfaite. Sur les deux dernières, Shannon-Fano perd : 2,31 contre 2,30 bits, puis 2,26 contre 2,22. Le mécanisme sur la distribution « discriminante » : Huffman donne 1 bit au symbole à 35 % (fusion 16+15, puis 17+17, puis 31+34, puis 35 contre le reste), tandis que Shannon-Fano, en cherchant une coupe équilibrée 52/48 dès le premier pas, condamne ce même symbole à 2 bits. Quelques centièmes de bit par symbole, multipliés par des milliards de symboles, font des mégaoctets.
7. L’entropie comme borne
Peut-on faire mieux que Huffman ? La réponse tient en une inégalité : pour tout code préfixe d’une source de distribution \(p\), la longueur moyenne \(L\) vérifie
\[H(p) \;\leq\; L, \qquad H(p) = -\sum_i p_i \log_2 p_i \quad \text{(entropie de Shannon)}\]
et Huffman reste à moins de 1 bit de cette borne : \(L_{Huffman} < H(p) + 1\). L’entropie est donc le plancher absolu (théorème du codage de source), atteint seulement en moyennant des blocs de symboles — objet des plis suivants de la série.
# Verifications : H <= L pour tout code prefixe construit ci-dessus
print(f"{'distribution':<22} | {'H':>6} | {'L SF':>6} | {'L Hu':>6} | H<=L ?")
print("-" * 58)
for nom, probs_brut in BANQUE.items():
tot = sum(p for _, p in probs_brut)
probs = [(s, p / tot) for s, p in probs_brut]
H = entropie(probs)
L_sf = longueur_moyenne(probs, shannon_fano(probs))
L_hu = longueur_moyenne(probs, huffman(probs))
ok = H <= L_sf + 1e-9 and H <= L_hu + 1e-9 and L_hu < H + 1
print(f"{nom:<22} | {H:>6.4f} | {L_sf:>6.4f} | {L_hu:>6.4f} | {ok}")

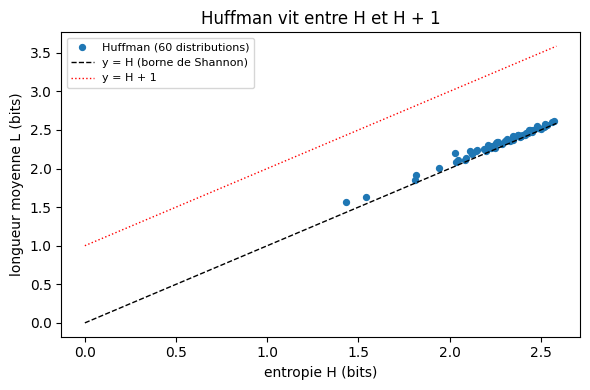

# Nuage : longueur Huffman vs entropie sur des distributions aleatoires (graine fixee)
rng = np.random.default_rng(42)
Hs, Ls = [], []
for _ in range(60):
p = rng.dirichlet(np.ones(6) * rng.uniform(0.5, 4.0))
probs = [(f"s{i}", float(pi)) for i, pi in enumerate(p)]
Hs.append(entropie(probs))
Ls.append(longueur_moyenne(probs, huffman(probs)))
fig, ax = plt.subplots(figsize=(6, 4))
ax.scatter(Hs, Ls, s=18, color="#1f77b4", label="Huffman (60 distributions)")
borne = np.linspace(0, math.log2(6), 100)
ax.plot(borne, borne, "k--", linewidth=1, label="y = H (borne de Shannon)")
ax.plot(borne, borne + 1, "r:", linewidth=1, label="y = H + 1")
ax.set_xlabel("entropie H (bits)")
ax.set_ylabel("longueur moyenne L (bits)")
ax.set_title("Huffman vit entre H et H + 1")
ax.legend(loc="upper left", fontsize=8)
plt.tight_layout()
plt.show()distribution | H | L SF | L Hu | H<=L ?
----------------------------------------------------------
uniforme 8 | 3.0000 | 3.0000 | 3.0000 | True
harmonieuse (sec. 4) | 2.2008 | 2.2500 | 2.2500 | True
fib-like | 2.3714 | 2.4444 | 2.4444 | True
discriminante | 2.2328 | 2.3100 | 2.3000 | True
tres skew | 2.1650 | 2.2600 | 2.2200 | True
Lecture. Chaque point du nuage tombe strictement entre les deux lignes : jamais sous la borne noire (aucun code préfixe ne peut), jamais au-dessus de la rouge (Huffman le garantit). L’écart à la borne noire se resserre quand la distribution se rapproche de puissances de 1/2 — c’est le cas exactement réalisable, comme le code fixe de la section 1 pour l’uniforme.
Exercices
Les trois exercices se font dans l’ordre : vérifier qu’un code peut exister, le faire fonctionner (encodage et décodage), puis trouver la faille de Shannon-Fano par vous-même. Chaque stub s’exécute sans erreur tel quel — complétez-le, puis relancez la cellule.
Exercice 1 — Kraft en pratique
Un format de fichier prétend coder 6 symboles avec les longueurs \([1, 3, 4, 4, 5, 5]\).
Étape 1 : écrire satisfait_kraft(longueurs) qui renvoie True si la somme de Kraft est inférieure ou égale à 1 (à \(10^{-9}\) près), False sinon.
Étape 2 : vérifier les longueurs du format ci-dessus, puis celles du code de la section 4 ([2, 2, 3, 4, 4, 4]).
Indice : la fonction somme_kraft de la section 3 fait déjà la moitié du travail — il ne reste que la comparaison.
def satisfait_kraft(longueurs):
# TODO etudiant : renvoyer True si sum(2**-l) <= 1 a 1e-9 pres, False sinon
return None
longueurs_format = [1, 3, 4, 4, 5, 5]
print("Exercice a completer : satisfait_kraft renvoie encore None")Exercice a completer : satisfait_kraft renvoie encore NoneExercice 2 — Encoder, décoder, vérifier
Étape 1 : écrire encoder(message, codes) qui renvoie la chaîne binaire obtenue en remplaçant chaque symbole par son mot de code.
Étape 2 : écrire decoder(bits, codes) qui relit cette chaîne en un seul passage, à l’aide d’un tampon qui grossit bit à bit et se vide dès qu’il forme un mot du code (la fonction de la section 2 montre le principe).
Étape 3 : vérifier la rond-trip sur ["do", "sol", "re", "mi"] avec le code de la section 2 : l’encodage puis le décodage doivent redonner la liste exacte.
Indice : construire une fois le dictionnaire inverse {mot: symbole} avant de boucler sur les bits.
def encoder(message, codes):
# TODO etudiant : renvoyer la concatenee des mots de code des symboles
return None
def decoder(bits, codes):
# TODO etudiant : relire bits en un passage et renvoyer la liste des symboles
return None
message_test = ["do", "sol", "re", "mi"]
print("Exercice a completer : encoder/decoder renvoient encore None")Exercice a completer : encoder/decoder renvoient encore NoneExercice 3 — Battez Shannon-Fano
Étape 1 : écrire ecart_sf_huffman(probs) qui renvoie la différence \(L_{SF} - L_{Huffman}\) d’une distribution (négatif ou nul si Shannon-Fano ne perd pas).
Étape 2 : la faire tourner sur la distribution « discriminante » de la section 6 et retrouver \(+0{,}01\).
Étape 3 : chercher à la main une distribution de 5 symboles qui maximise cet écart. Essayez de dépasser \(0{,}04\) bit par symbole.
Indice : pour que Shannon-Fano perde, il faut que sa première coupe équilibrée sépare mal les symboles fréquents — une masse dominante autour de 0,35 à 0,40 et quatre petites masses comparables font l’affaire.
def ecart_sf_huffman(probs):
# TODO etudiant : renvoyer longueur_moyenne(SF) - longueur_moyenne(Huffman)
return None
ma_distribution = [("A", 0.35), ("B", 0.17), ("C", 0.17), ("D", 0.16), ("E", 0.15)]
print("Exercice a completer : ecart_sf_huffman renvoie encore None")Exercice a completer : ecart_sf_huffman renvoie encore NoneConclusion
| Notion | Ce qu’elle dit | Où la voir |
|---|---|---|
| Code préfixe | aucun mot n’est préfixe d’un autre ; décodage en un passage | section 2 |
| Kraft | \(\sum 2^{-\ell_i} \leq 1\) : les longueurs réalisables | section 3 |
| Shannon-Fano | coupe descendante équilibrée ; simple, parfois sous-optimal | sections 4 et 6 |
| Huffman | fusion ascendante des plus petites masses ; optimal parmi les préfixes | sections 5 et 6 |
| Entropie | \(H \leq L\) pour tout code préfixe, Huffman à moins de 1 de \(H\) | section 7 |
Ce premier pli a posé le socle : symboles, mots, arbres, et la borne. Les plis suivants (format Origami, ouverts à la livraison de celui-ci — EPIC #18706) traitent du codage par blocs qui approche la borne, des codecs réels, et du jumeau Lean des définitions.
Pour aller plus loin : la série voisine Complexity traite du coût de calculer — ici on a traité du coût de représenter ; les deux questions se rejoignent dans le compromis temps de calcul contre taille de sortie.
Références
- C. E. Shannon, A Mathematical Theory of Communication, 1948.
- R. M. Fano, The Transmission of Information, 1949 (technique de coupe).
- D. A. Huffman, A Method for the Construction of Minimum-Redundancy Codes, 1952.
- T. M. Cover, J. A. Thomas, Elements of Information Theory, 2e éd., 2006, chap. 5.
